ГС-520 Верстат свердлильно-фрезерний настільний
Опис, характеристики, схеми

ГС-520 вертикальний свердлильно-фрезерний верстат







Відомості про виробника свердлильно-фрезерного верстата ГС-520

Виробником свердлильно-фрезерного верстата моделі ГС-520 є Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

Завод вже понад 50 років випускає верстати токарні з ЧПУ; верстати токарно-гвинторізні; верстати свердлильні; вузли верстатів.

У 1970 році завод приступив до виготовлення вузлів до токарно-гвинторізних верстатів: коробки подач та фартухи.

З 1976-1991 роки завод входив до складу Московського виробничого об'єднання "Червоний Пролетар".

У 1972 році освоєно випуск радіально - свердлильних верстатів моделі 2Е52.

В даний час ВАТ «Гомельський завод верстатних вузлів» виробляє металорізальні верстати та комплектуючі до них.





Продукція Гомельського заводу верстатних вузлів ДЗСУ


ГС-520 свердлильно-фрезерний настільний верстат. Призначення та сфера застосування

Свердлильно-фрезерний верстат ГС520 призначений для фрезерування, свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів ГС520 .

Відлік глибини свердління провадиться за плоскою шкалою або упором.

Свердлильно-фрезерний верстат ГС520 дозволяє виконувати такі операції:

Конструктивні особливості верстата ГС520 :


Комплект постачання верстата ГС520:

Постачається на вимогу замовника за окрему платню:

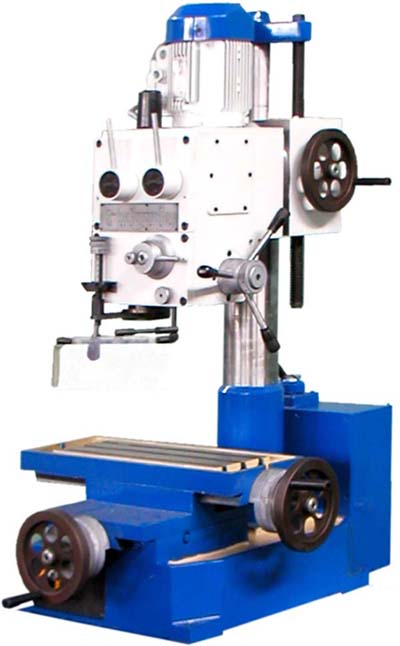

Загальний вигляд свердлильно-фрезерного верстата ГС-520

ГС-520 Фото свердлильно-фрезерного верстата

Фото свердлильно-фрезерного верстата ГС-520

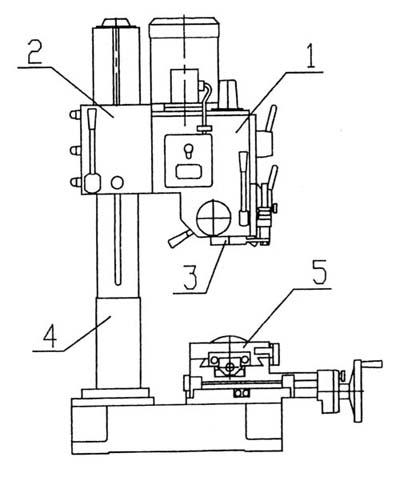

Розташування складових частинин свердлильно-фрезерного верстата ГС-520

ГС-520 Розташування складових частинин свердлильно-фрезерного верстата

Розташування складових частинин верстата ГС-520

Перелік складових частинин свердлильно-фрезерного верстата ГС-520

  1. Корпус шпиндельної головки – 042.0000.009
  2. Корпус – 042.0000.019
  3. Шпиндель - 042.0100.000
  4. Колона – 042.0500.000
  5. Стіл – 047.0000.000

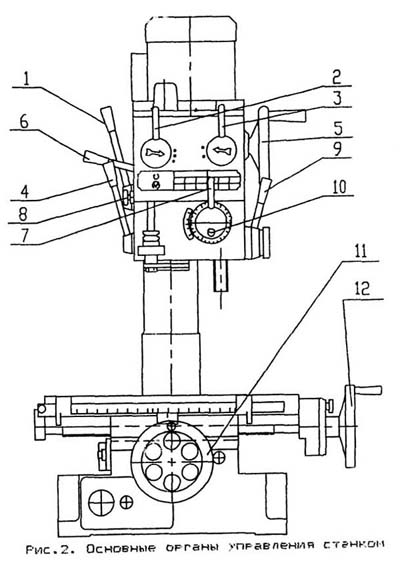

Розташування органів керування свердлильно-фрезерним верстатом ГС-520

ГС-520 Розташування органів керування сверлильно-фрезерного верстата

Розташування органів керування верстатом ГС-520

Список органів керування сверлильно-фрезерного верстата ГС-520

  1. Рукоятка зажиму корпуса на колонне
  2. Рукоятка переключения швидкостей шпинделя
  3. Рукоятка переключения швидкостей шпинделя
  4. Рукоятка зажиму обоймы шпинделя в корпусе
  5. Маховик переміщення сверлильно-фрезерной головки по колонне
  6. Рукоятка реверса шпинделя
  7. Рукоятка тонкой подачі шпинделя
  8. Кнопка фиксации положения сверлильно-фрезерной головки относительно колонны
  9. Рукоятка ручной подачі шпинделя
  10. Гайка фиксации лимба
  11. Маховик поперечного переміщення стола
  12. Маховик продольного переміщення стола

Корпус (042.0000.019) сверлильно-фрезерного верстата ГС-520

Корпус предназначен для крепления, переміщення сверлильно-фрезерной головки по колонне і поворота її вокруг колонны. Крепление головки к корпусу осуществляется тремя болтами, вставленными в корпус головки в кольцевой Т-образный паз. Сверлильно-фрезерна головка поворачивается вокруг горизонтальной оси вручную при отжатых болтах.

В корпусе расположены: механізм переміщення головки по колонне, механізм зажиму корпуса на колонне, механізм фиксации положения сверлильно-фрезерной головки относительно колонны.


Механізм зажиму корпуса на колонне

ГС-520 Механізм зажиму корпуса на колонне сверлильно-фрезерного верстата

Механізм зажиму корпуса на колонне

Механізм зажиму (рис.4) предназначен для зажиму корпуса на колонне. Зажим-разжим корпуса производится поворотом рукоятки 3 в одну или другую сторону. Рукоятка з помощью гвинта поз.4 стягивает втулки поз.1 і 2.


Механізм фиксации положения сверлильно-фрезерной головки относительно колонны

Механізм фиксации сверлильно-фрезерной головки (рис.4) предназначен для фиксации одного положения головки относительно колонны. Фиксация производится вводом фиксатора поз.5 в имеющийся на колонне паз.

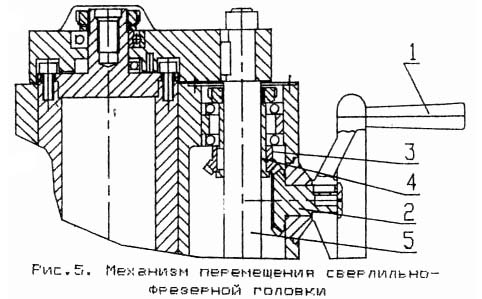

Механізм переміщення сверлильно-фрезерной головки по колонне

ГС-520 Механізм переміщення сверлильно-фрезерной головки по колонне сверлильно-фрезерного верстата

Механізм переміщення сверлильной головки по колонне

Механізм переміщення (рис.5) предназначен для ручного подъема і опускания сверлильно-фрезерной головки по колонне. Привід осуществляется от маховика поз.1 на коническую пару 2-3. Коническое зубчатое колесо связано з гайкой 4, которая вращаясь по нерухомомуу винту поз.5 осуществляет вертикальное перемещение корпуса по колонне осуществляется за счет ковзання.


Сверльно-фрезерна головка сверлильно-фрезерного верстата ГС-520

Сверлильно-фрезерна головка состоит из корпуса 042.0000.009, шпинделя, коробки швидкостей з механізмом переключения, механізма реверса обертання шпинделя, механізма зажиму обоймы шпинделя.

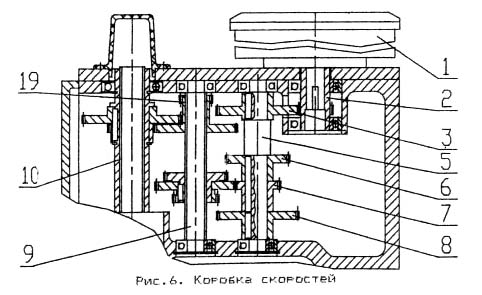

Коробка швидкостей верстата ГС520

ГС-520 Коробка швидкостей сверлильно-фрезерного верстата

Коробка швидкостей сверлильно-фрезерного верстата ГС520

Вращение от електродвигуна 1 (рис.6) через зубчасті колеса 2,3 передається на вал 5. С вала 5 через зубчасті колеса 6,7 і 8 передається на вал 9. Далее через двухвенцовый блок 9 вращение передається на полый вал 10, внутри которого проходит шлицевой хвостовик шпинделя. Установка необходимой частоти обертання шпинделя производится двумя рукоятками, расположенными на лицевой стороне коробки швидкостей.

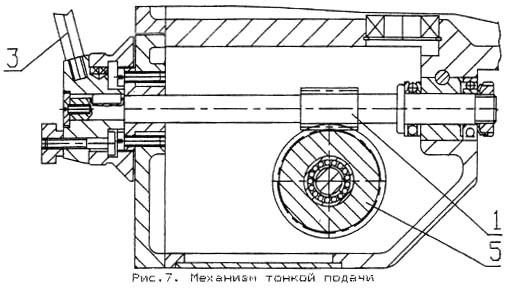

Механізм подач сверлильно-фрезерного верстата ГС-520

ГС-520 Механізм подач сверлильно-фрезерного верстата

Механізм подач сверлильно-фрезерного верстата ГС-520

Механізм тонкой подачі (рис.7) состоит из червяка поз.1, получающего ручное вращение от рукоятки тонкой подачі поз.3 Червяк входит в зацепление з червячным колесом поз.5 вала штурвального пристроя. При етом надо замкнуть зубчатую муфту поз.8 (рис.8) при помощи грибка поз.9.

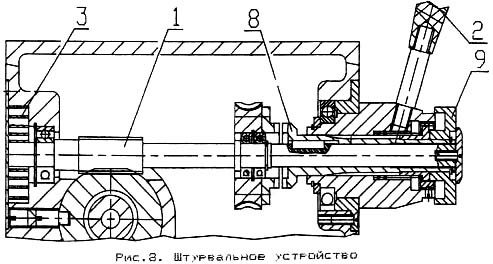

Штурвальное пристрій сверлильно-фрезерного верстата ГС-520

ГС-520 Штурвальное пристрій сверлильно-фрезерного верстата

Штурвальное пристрій сверлильно-фрезерного верстата ГС-520

Пристрій (рис.8) представляет собой вал-шестерню поз.1, получающего вращение от рукоятки поз.2. Вал-шестерня поз.1 входит в зацепление з рейкой, нарезанной на гильзе шпинделя. Кроме того, на етом же валу находится спиральная пружина поз.3 уравновешивающая шпиндель і предотвращающая его от самопроизвольного опускания.

Подача шпинделя осуществляется рукояткой поз.2 при отключенной зубчатой муфте поз.8.

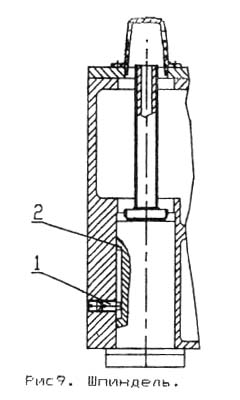

Шпиндель сверлильно-фрезерного верстата ГС-520

ГС-520 Шпиндель сверлильно-фрезерного верстата

Шпиндель сверлильно-фрезерного верстата ГС-520

Шпиндель представляет собой полый вал (рис.9) і предназначен для передачи обертання инструменту, установленному в его конусе. При работе фрезами, снимается колпак поз.4 і в отверстие шпинделя вставляется штревель, который вкручивается в резьбовое отверстие инструмента. Шпиндель монтируется на підшипниках высокого класса точності. Штырь поз.1 является жестким упором, ограничивающим ход шпинделя в его крайних положениях. Зубчатая рейка гильзы поз.2 шпинделя находится в постоянном зацеплении з реечным зубчатым колесом вала штурвального пристроя. Выбивку инструмента производят при выдвинутом шпинделе і совмещении пазов в гильзе шпинделя і самом шпинделе.

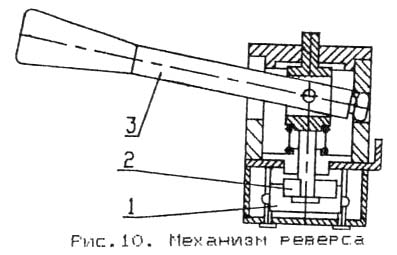

Механізм реверса шпинделя

ГС-520 Механізм реверса шпинделя сверлильно-фрезерного верстата

Механізм реверса шпинделя

Механізм (рис.10) предназначен для увімкнення і остановки шпинделя, а также для изменения направления обертання. Изменение обертання осуществляется з помощью двух микропереключателей 1 і кулачка 2, приводимого в рух рукояткой 3.

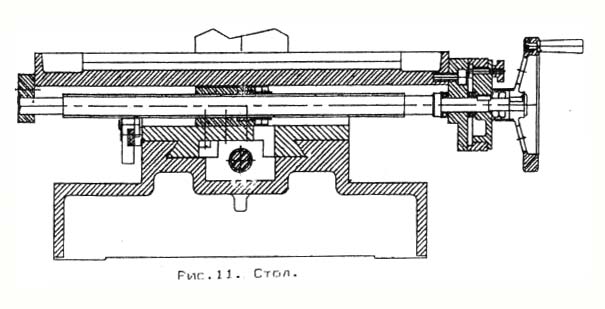

Стол сверлильно-фрезерного верстата ГС-520

ГС-520 Стол сверлильно-фрезерного верстата

Стол сверлильно-фрезерного верстата ГС-520

На столе (рис.11) имеются три Т-образных паза для закрепления станочных пристосувань на столе. Продольная і поперечная подачі осуществляются вручную вращением маховиков. Размер стола 500x220. Ход стола: продольный 320мм, поперечний 200мм.

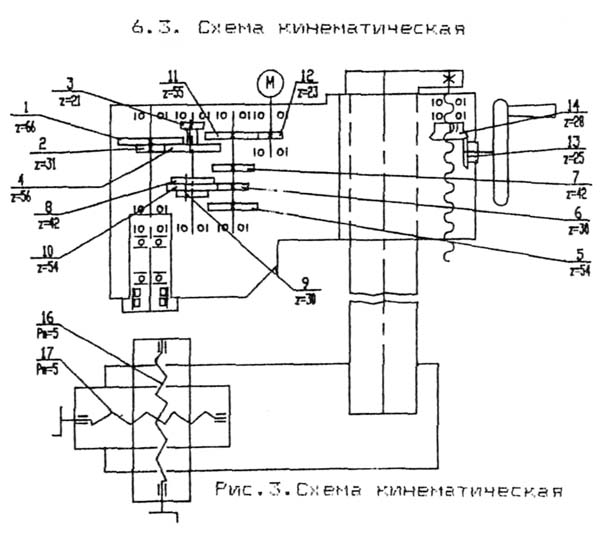

Кінематична схема сверлильно-фрезерного верстата ГС-520

ГС-520 Схема кінематична сверлильно-фрезерного верстата

Кінематична схема сверлильно-фрезерного верстата ГС-520

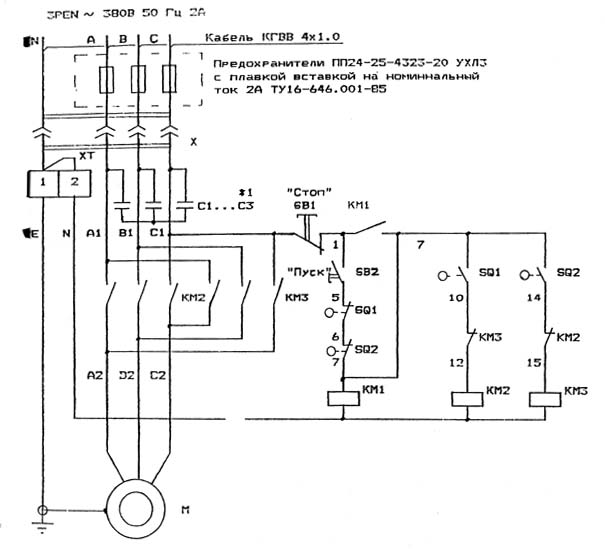

Електроустаткування і електрична схема сверлильно-фрезерного верстата ГС-520

ГС-520 Схема Електричнасверлильно-фрезерного верстата

Електрична схема сверлильно-фрезерного верстата ГС-520

На станке ГС-520 установлен один асинхронный електродвигатель мощностью 0,75 кВт для приводу шпинделя.

В станке применяются наступні величины напряжений переменного тока ~380 ± 10% В, 50 ± 2% Гц.


Опис роботи електросхеми сверлильно-фрезерного верстата ГС-520

При нажатии кнопки ЗБ2 "ПУСК" (кнопка расположена на пульті керування верстата), через нормально замкнутые контакты конечных выключателей SQ1 і SQ2 механізма реверса, включается пускатель КН1, который становится на самоблокировку і своим контактом подает напряжение на ланцюг управлений шпинделем. ВНИМАНИЕ. При включении верстата, рукоятка механізма реверса должна находится в нейтральном

При повороте рукоятки механізма реверса в одно из крайних положений, включается пускатель КМ2 или КМЗ через нормально разомкнутые контакты конечных выключателей SQ1 или 3Q2.

Пускачі КМ1 і КМ2 запускають електродвигун головного приводу М за годинниковою або проти годинникової стрілки відповідно. Зупинка обертання шпинделя відбувається при поверненні рукоятки в нейтральне положення.

Для зупинки верстата слід натиснути на червоний штовхач кнопки "СТОП".





Технічні характеристики верстата ГС-520

Найменування параметру 2M112 GS2112 GS520
Основні параметри верстата
Найбільший діаметр свердління сталі 45, мм 12 12 16
Найбільший діаметр різьби, що нарізається, в сталі 45, мм М16
Найбільший умовний діаметр торцевого фрезерування сталі 45, мм 40
Найменша та найбільша відстань від торця шпинделя до столу 0..400 50..400 0..400
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм 190 190 227
Робочий стіл
Ширина робочої поверхні столу, мм 250 250 200 х 500
Число Т-подібних пазів Розміри Т-подібних пазів 3 3 3
Поздовжнє та поперечне переміщення столу - - 320 х 200
Свердлильно-фрезерна головка. Шпіндель
Найбільше переміщення шпиндельної головки (бабки), мм 250 320
Кут повороту шпиндельної головки (бабки) навколо горизонтальної осі, град - - ±90
Кут повороту шпиндельної головки (бабки) навколо колони, град - - ±180
Хід гільзи шпинделя, мм 100 100 60
Ціна поділу лімба тонкої подачі, мм - - 0,05
Частота обертання шпинделя, об/хв 450..4500 450..4500 100, 180, 315, 560, 1000, 1800
Кількість швидкостей шпинделя 5 5 6
Конус шпинделя Морзе В18 Морзе 2
Привід
Електродвигун приводу головного руху Потужність, кВт 0,55 0,55 0,75
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм 795 х 370 х 950 340 х 690 х 960 690 х 690 х 1280
Маса верстата, кг 120 100 260


    Список літератури

  1. Верстат настільний свердлильно-фрезерний ГС520. Посібник з експлуатації 047.000.000 РЕ, 1993

  2. Барун В.А. Робота на свердлильних верстатах,1963
  3. Вінніков І.З., Френкель М.І. Свердлильник, 1971
  4. Вінніков І.З. Свердлильні верстати та робота на них, 1988
  5. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
  6. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
  7. Попов В.М., Гладиліна І.І. Свердлильник, 1958
  8. Сисоєв В.І. Довідник молодого свердлувальника,1962
  9. Тепінкічієв В.К. Металорізальні верстати, 1973
