Відомості про виробника коробки подач 16Б16П.070.000

Производитель коробки подач моделі 16Б16П.070.000 - Гомельский завод станочных вузлів ГЗСУ, основанный в 1961 году.

Продукция Гомельского завода станочных вузлів ГЗСУ

Унифицированная коробка подач 16Б16П.070.000СБ для токарно-гвинторізного верстата. Назначение, область применения

Коробка подач 16Б16П.070 разработана для токарно-гвинторізного верстата підвищеної точності 16Б16. Коробка подач 16Б16П.070 і фартук 16Б16п.061 етого верстата стали стандартом для всех післядующих моделей етой серии.

Принцип роботи і особливості конструкції верстата коробки подач 16Б16П.070

Коробка подач 16Б16П.070 выполнена как самостоятельный узел і размещена слева на передньої стенке станины под шпиндельной бабкой.

Рух от шпиндельной бабки через сменные шестерни коробки передач (гітари) передається механізму коробки подач. Механізм коробки подач дает возможность нарезать все виды різьби і обеспечивает подачі для обробки деталей методами обычного, скоростного і силового різання.

Механізм коробки подач 16Б16П.070 в сочетании со звеном увеличения шага і набором сменных шестерен коробки передач позволяет получить 24 продольные і 24 поперечные подачі.

Для нарізання різьби підвищеної точності в коробке подач предусмотрено положение, при котором ходовой винт включается, минуя механізм коробки подач.

Для осуществления быстрых перемещений каретки і суппорта в коробке подач смонтирована муфта свободного ходу (обгонная муфта), которая при включении електродвигуна быстрых перемещений автоматически отключает ходовой вал от механізма коробки подач, т.е. позволяет ходовому валу вращаться значительно быстрее чем выходной вал коробки подач.

С целью повышения коеффициента полезного дії верстата і увеличения долговечности все валы коробки подач установлены на підшипниках качения.

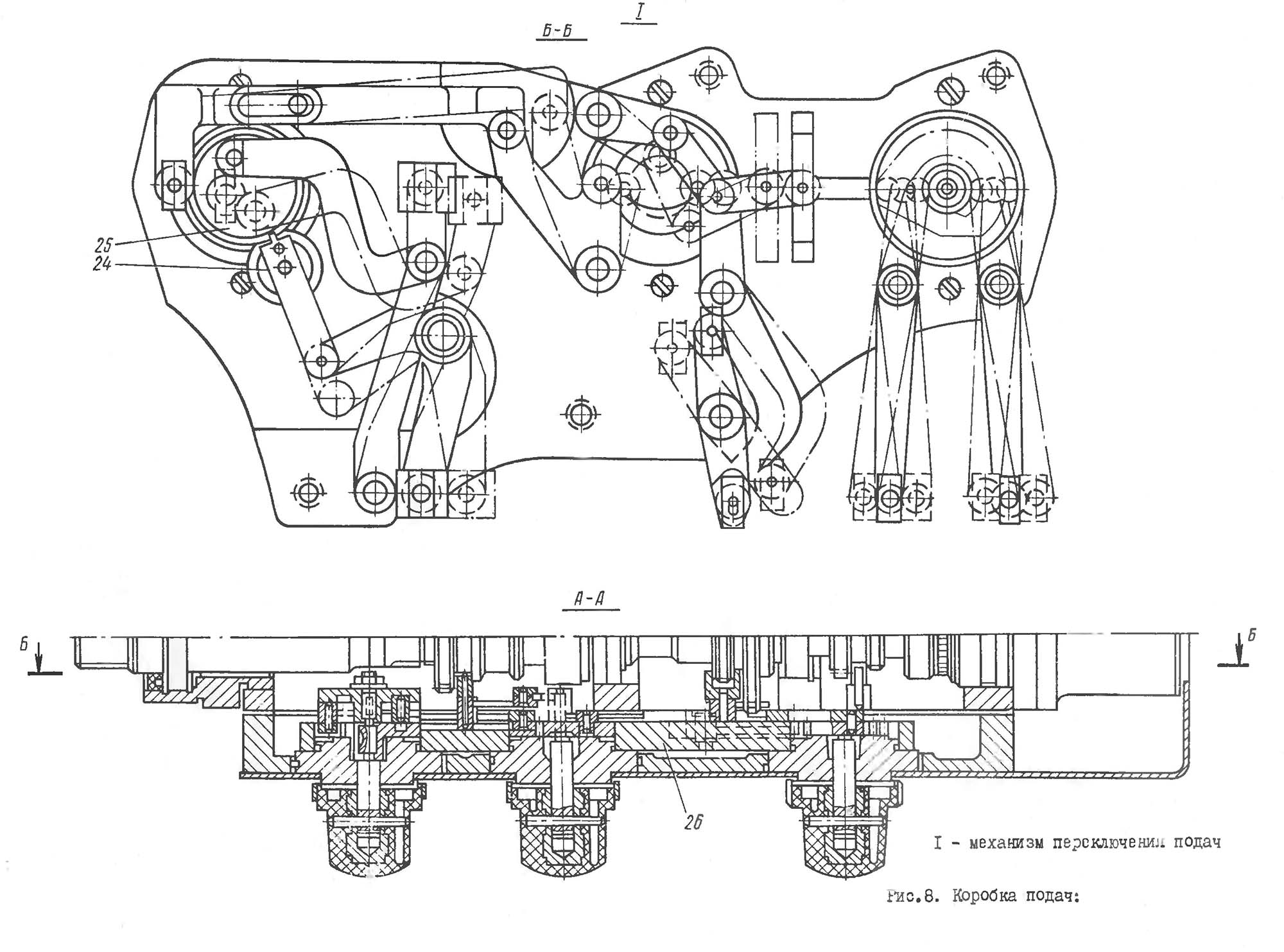

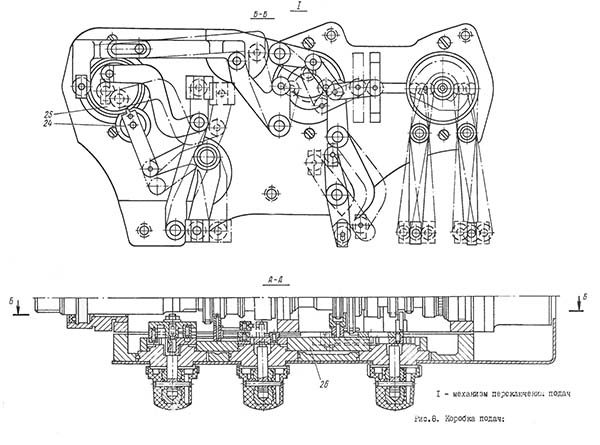

При ремонтi верстата особое внимание следует обратить на правильность монтажа механізма переключения зубчатых колес, смонтированного на плите, которая крепится к корпусу коробки подач. Во избежание нарушения порядка сцепления зубчатых колес коробки подач при сборке совместить риски, нанесенные на шестернях.

Унифицированная коробка подач 16Б16П.070 входит в состав многих моделей токарно-винторезных верстатів.

Коробка подач предназначена для изменения передаточного отношения при передаче обертання от входного вала к ходовому винту или ходовому валу токарно-винторезных верстатів з диаметром обробки над станиной до 500 мм.

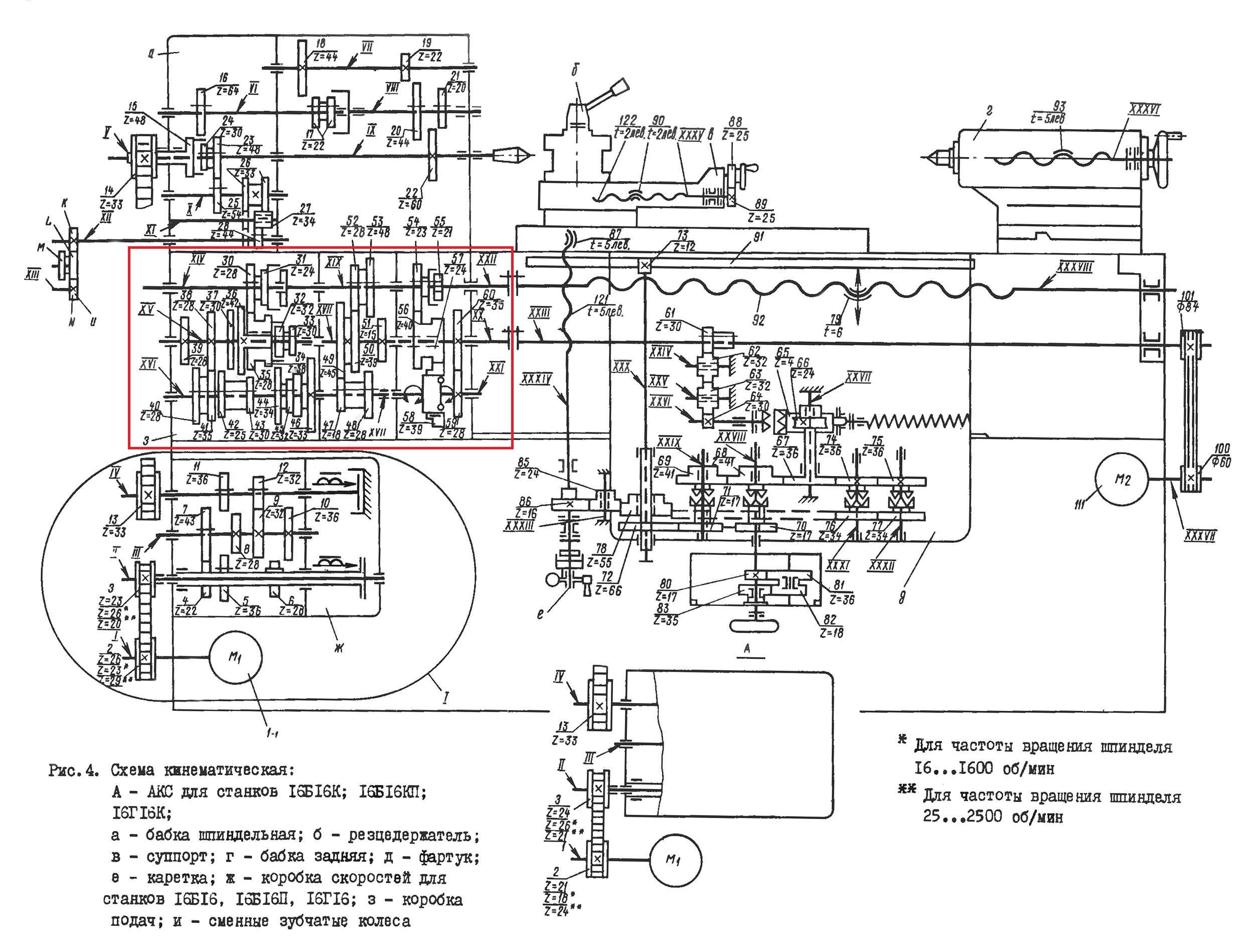

Коробка подач 16Б16П.070 унифицирована і является типовой конструкцией закрытой коробки з передвижными блоками. Коробка подач состоит из основной коробки з валами XII; XIII і XIV з муфтами МФ2; МФ3; MФ4, множительного механізма з валами XV; XVI; XVII і механізма передачи обертання на ходовой винт XXI или ходовой вал XXII. При нарезании різьб вращение передається з вала XII на вал XXII.

В коробках подач токарно-винторезных верстатів подачі расположены не по геометрическому ряду і налаштування верстата на необходимую подачу производят по таблицам, расположенным на панелі передньої бабки.

В случае нарізання точных різьб вращение може быть передано от гітари сменных колес непосредственно на ходовой винт з шагом t = 12 мм через валы XII, XVII, XVIII, XXI при включенных зубчатых муфтах МФ3 і МФ5, минуя механізм коробки подач.

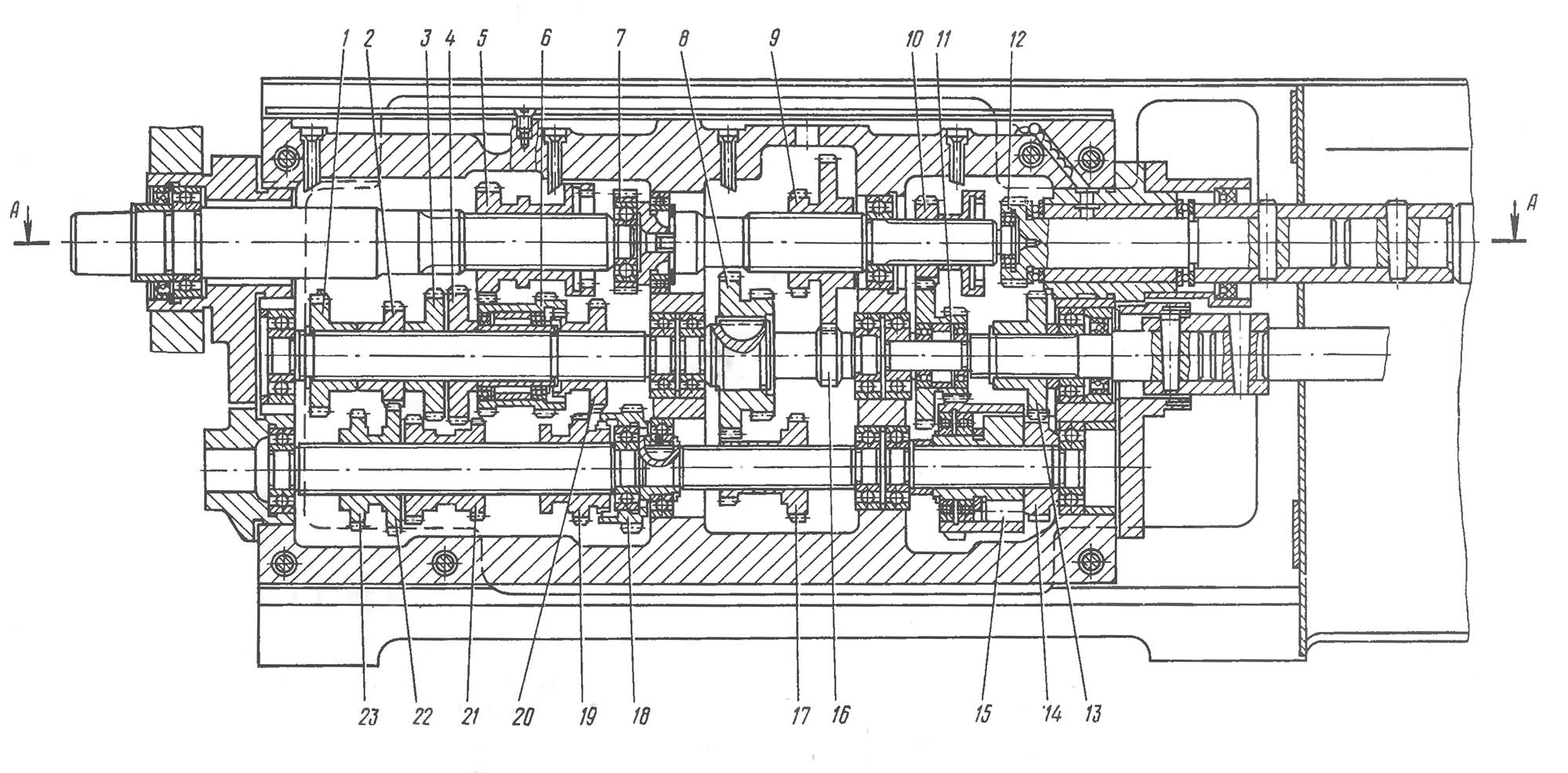

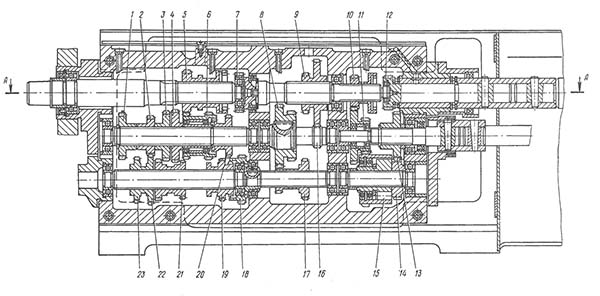

Конструкція коробки подач 16Б16П.070 токарно-гвинторізного верстата

Связь шпинделя і суппорта верстата для обеспечения оптимального режима різання осуществляется з помощью механізма подач, состоящего из реверсирующего пристроя (трензеля) і гітари, которые осуществляют изменение направления і скорости переміщення суппорта.

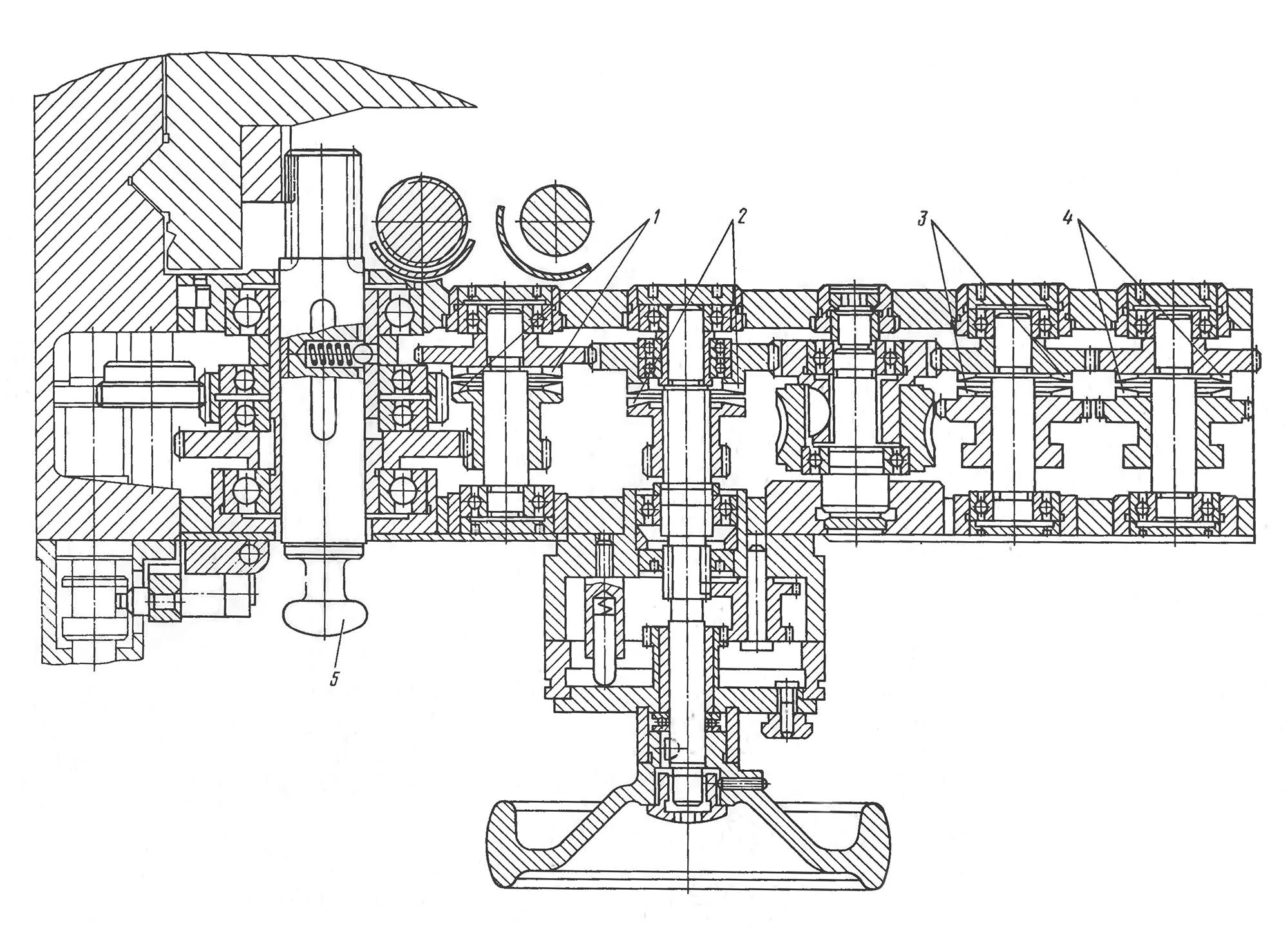

Коробка подач закреплена на станине ниже шпиндельной (передньої) бабки і имеет несколько валов, на которых установлены подвижные блоки зубчатых колес і переключаемые зубчасті муфты. В правом положении муфты получает вращение ходовой винт, а в левом її положении (как показано на рисунке) через муфту обгона вращается ходовой вал.

Подачи продольные (22 шт), мм/об: 0,05-0,06-0,075-0,09-0,1-0,125-0,15-0,175-0,2-0,25-0,3-0,35-0,4-0,5-0,6-0,7-0,8-1-1,6-2-2,4-2,8.

Подачи поперечные (24 шт), мм/об: 0,025-0,03-0,0375-0,045-0,05-0,0625-0,075-0,0875-0,1-0,125-0,15-0,175-0,2-0,25-0,3-0,35-0,4-0,5-0,6-0,7-0,8-1-1,2-1,4.

Регулювання коробки подач верстата

При ремонтi верстата особое внимание следует обратить на правильность монтажа механізма переключения зубчатых колес, смонтированного на плите 38, которая крепится к корпусу 3, коробки подач. Во избежание нарушения порядка сцепления зубчатых колес коробки подач при сборке нужно совместить риски, нанесенные на шестернях 51 і 52.

Модифікації коробок подач для токарно-винторезных верстатів типа 16К20

16Б20П.070 - Базовая модель коробки подач (16 ступеней)
16Б20П.061 - Базовая модель фартука
077 - Коробка подач (18 ступеней) для токарных верстатів типа 16Б20П позволяет нарезать резьбу 11 і 19 ниток на дюйм
067 - Фартук з встроенным приводом ускоренного переремещения для токарных верстатів типа 16К20,....
