Виробництво металорізальних верстатів на Середньоволзькому верстатобудівному заводі вперше почалося наприкінці січня 1926 року. Першим випущеним верстатом на підприємстві був токарно-гвинторізний верстат зі східчастиним шківом моделі ТВ-155В.
У 1934 році на заводі було створено оригінальний токарно-гвинторізний верстат моделі СП-162 з числом швидкостей - 8, числом обертів шпинделя за хвилину - від 24 до 482. На верстаті вперше було встановлено індивідуальний електродвигун потужністю 1,5 кВт.
В 1935 завод першим в СРСР виготовив різьбофрезерний верстат моделі 561, а з військового 1941 приступає до випуску цілої гами різьбофрезерних напівавтоматів: 5А63, 5А64, 5М63, 5М64.
У роки війни завод освоїв випуск токарно-гвинторізного верстата 1615 року і незабаром модернізував його, довівши швидкість шпинделя до 1000 обертів на хвилину.
У 1949 році запущений у серійне виробництво верстат 1616 , у шістдесятих роках моделі - 1В616 та 1А616 , а з початку сімдесятих років почався випуск серії 16Б16 .
З 90-х років минулого століття підприємство СВСЗ випускає токарні верстати під торговою маркою SAMAT .
Верстати виробництва Середньоволзького верстатобудівного заводу, СВСЗ, м. Самара
Samat 400 Верстат токарно-гвинторізний універсальний. Призначення та сфера застосування
Торгова марка Samat 400 включає лінійку верстатів, спроектованих на базі 16Б16А і 16Б16П .
SAMAT 400 XS/SS - універсальні прецизійні токарно-гвинторізні верстати
Токарно-гвинторізні верстати SAMAT 400 XS/SS особливо високої точності спроектовані на базі моделі 16Б16А (клас точності А за ГОСТ 8-82) призначені для виконання особливо точних технологічних операцій із застосуванням найпрогресивнішого інструменту.
Samat 400 XS - токарно-гвинторізний особливо високої точності, Ø 400 мм, РМЦ = 500 мм

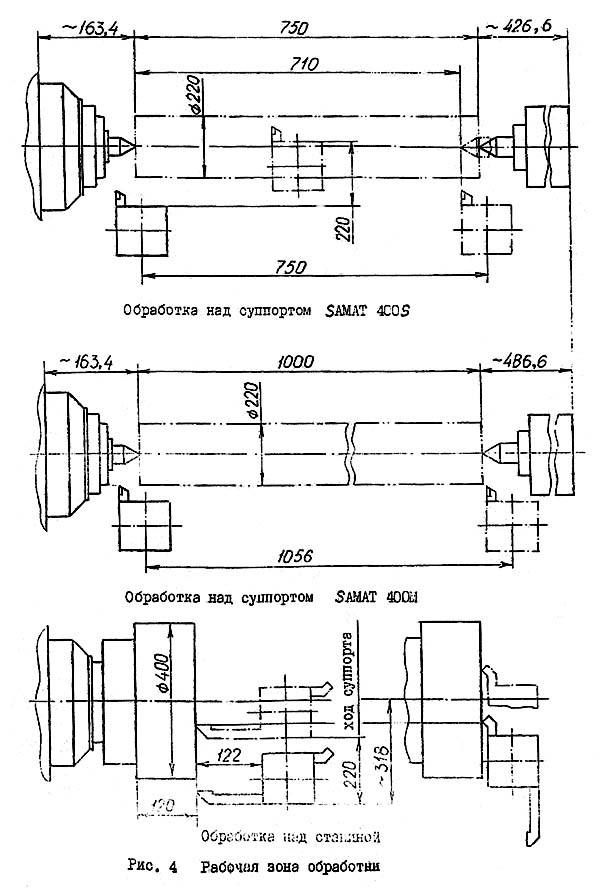

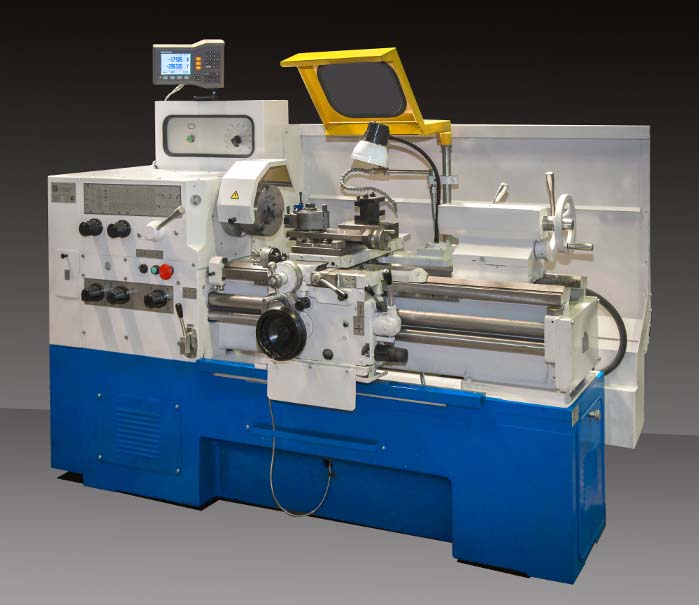

Samat 400 SS - токарно-гвинторізний особливо високої точності, Ø 400 мм, РМЦ = 750 мм
Показники точності верстата:
шорсткість площини Ra1, 25 (для робіт із чорним металом)
некруглість не більше 1 мкм
рівність граней не більше 2,5 мкм
Можливе застосування у серійному та дрібносерійному виробництві на великих заводах, а також у приватних невеликих цехах.
Переваги моделі верстата SAMAT 400 S/S:
висока точність обробки - обробка з точністю до мікрон, що дозволяє уникнути шліфування на кінцевому етапі
численні варіації токарної роботи, можливість виконання будь-якого різьблення (метричного, модульного, дюймового або питного)
привід основного руху безступінчастиний 2800 об/хв
великий діапазон поперечних та поздовжніх подач
прискорене переміщення супорта на холостому ходу (за рахунок швидкого обертання ходового валу)
режим мікроподач - поздовжні подачі 0,01 мм
висока точність обробки - фінішна обробка поверхонь, у тому числі різьблення, без подальшого шліфування.

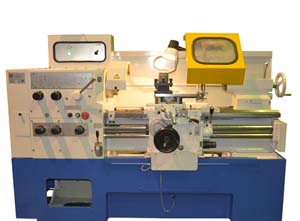

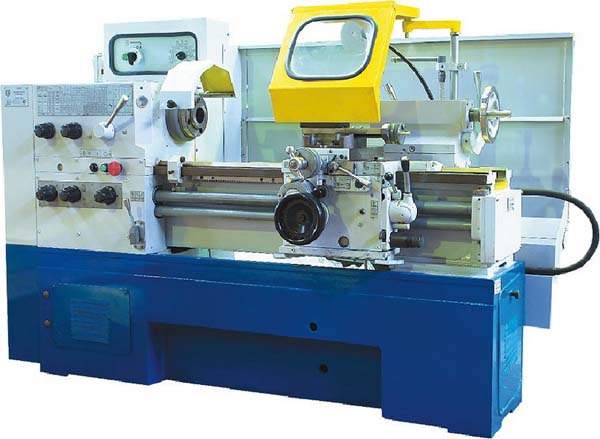

SAMAT 400 X/S/M/L, XV/SV/MV/LV - універсальні токарно-гвинторізні верстати підвищеної точності
Токарно-гвинторізні верстати SAMAT 400 X/S/M/L підвищеної точності спроектовані на базі моделі 16Б16П (клас точності П за ГОСТ 8-82) можуть бути використані як у промисловому виробництві, так і в індивідуальних майстернях.
Верстати призначені для виконання різноманітних токарних видів обробки, включаючи нарізування метричних, дюймових, модульних та різьб. Технічні характеристики, висока жорсткість і велика потужність приводу дозволяють проводити на ньому напівчорнові та чистові операції, обробляти чорні та кольорові метали, а також загартовані до високої твердості сталі з шорсткістю оброблених поверхонь до 1,25 Ra.
Універсальні токарно-гвинторізні верстати з механічним перемиканням швидкостей (20 фіксованих швидкостей з діапазоном 25-2000 об/хв)
Samat 400 X - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 500 мм
Samat 400 S - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 750 мм
Samat 400 M - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 1000 мм
Samat 400 L - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 1500 мм
Універсальні токарно-гвинторізні верстати з безступінчастиним регулюванням головного приводу
Samat 400 XV - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 500 мм)
Samat 400 SV - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 750 мм

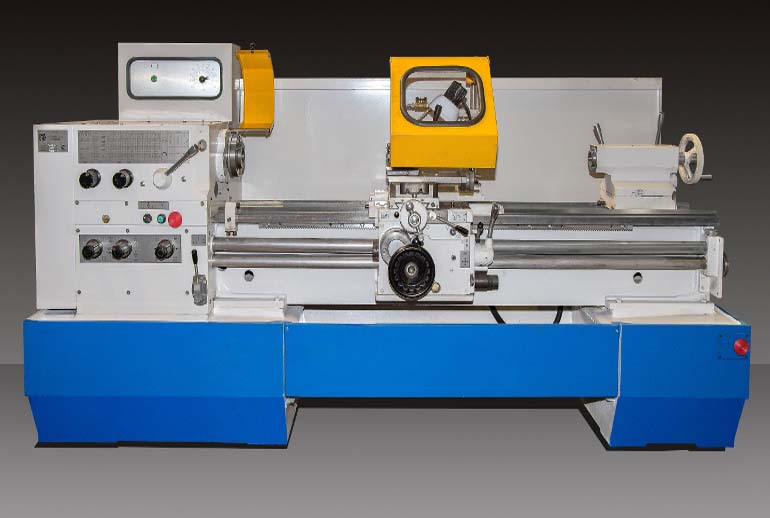

Samat 400 MV - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 1000 мм
Samat 400 LV - верстат токарно-гвинторізний підвищеної точності, Ø 400 мм, РМЦ = 1500 мм
Привід основного руху потужністю 5,5 або 7,5 кВт (за бажанням Замовника) може бути виготовлений як з механічним перемиканням швидкостей (20 фіксованих швидкостей з діапазоном 25-2000 об/хв), так і безступінчастиним з регулюванням кількості обертів шпинделя.
Головним приводом верстатів з безступінчастиним регулюванням Samat 400 (S, M, L) з літерою "V" є також асинхронний двигун N = 5,5 кВт, який керується частотними перетворювачами японських фірм або "Mitsubishy electric" або "Omron", гарантія надійності яких складає до 3-х років.
Використання частотного перетворювача у приводі головного руху верстата дозволяє безступінчасто регулювати швидкість шпинделя та підбирати оптимальний режим обробки деталей.
Переваги безступінчастого приводу:
знижується рівень шуму
підвищується ефективна потужність до 8,0...9,0 кВт
розширюється діапазон регулювання частот обертання шпинделя з 12 до 2200 об/хв
знижується пусковий струм, що дозволяє експлуатувати верстати в умовах слабких силових ланцюгів
підвищується ремонтопридатність та надійність верстата в цілому
Висока точність і чистота обробки забезпечуються точністю виготовлення всіх базових деталей і ретельністю складання верстата, застосуванням в якості опор шпинделя високоточних підшипників, балансуванням всіх деталей верстата, що швидко обертаються, широким діапазоном швидкостей різання з безступінчастиним регулюванням.
Тривале збереження гарантованої точності та працездатності верстата забезпечуються застосуванням у конструкції верстата досконалої системи мастила, високолегованих сталей з подальшою азотацією для виготовлення шпинделів, шестерень, валів і т.д., виготовлена з високоміцного чавуну (СЧ 25), загартована до HRC 42-45 ретельно відшліфована станина, а також застосування роликових радіально-упорних високоточних саморегульованих шпиндельних підшипників.
Для найбільшої зручності роботи на верстаті може встановлюватися система цифрової індикації з дискретністю, що забезпечує задану точність верстата.

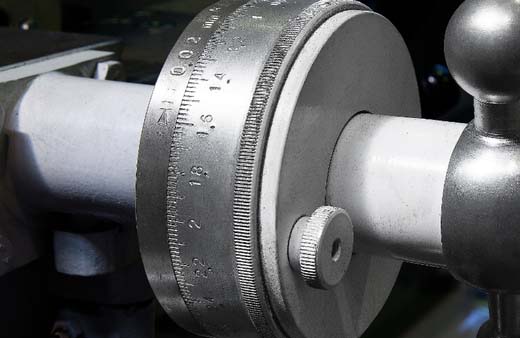

Відлік поздовжніх та поперечних переміщень різця ведеться за лімбами або індикаторними упорами, встановленими на каретці та станині верстата.
Широкий діапазон поздовжніх та поперечних подач, всіляких різьблень та спіралей забезпечуються коробкою подач при максимальній кількості змінних шестерень.
Для покращення якостей оброблюваних деталей та розширення технологічних можливостей зі верстатом можуть поставлятися рухомі та нерухомі люнети, конусна лінійка, барабан упорів, задній супорт.
У комплект обов'язкового поставки входить патрон 3-х кулачковий ф 200, жорсткий упор поздовжнього ходу, мінімальний комплект змінних шестерень, центр Морзе 5, що обертається, центри упорні Морзе 4 і 5, інструмент для обслуговування верстата, гарантований комплект запасних частинин, посібник з експлуатації.
Верстат має прискорений хід каретки та супорта у поздовжньому та поперечному напрямках.

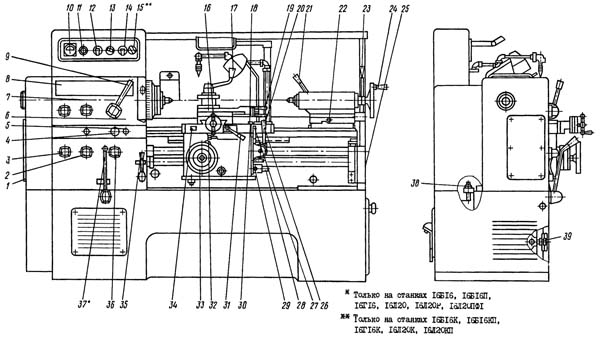

Керування робітниками та прискореними переміщеннями каретки та супорта здійснюється однією рукояткою, зручно розташованою на фартуху.

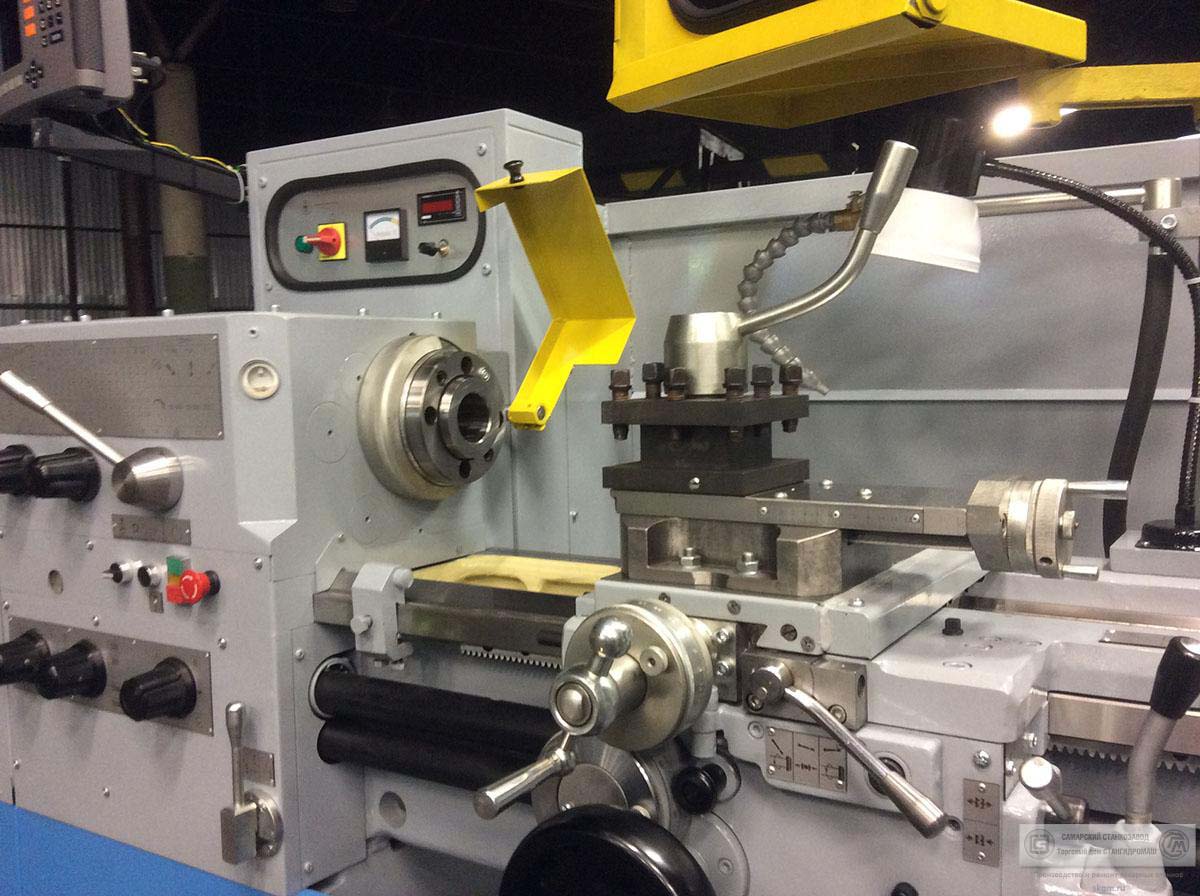

Верстат комплектується чотирипозиційним різцеутримувачем та різцеутримувачем з механізмом швидкого відведення різця при нарізанні різьблень.
Частота обертання шпинделя встановлюється ручкою, розташованою на фартуху. Її можна змінювати під час обертання шпинделя.

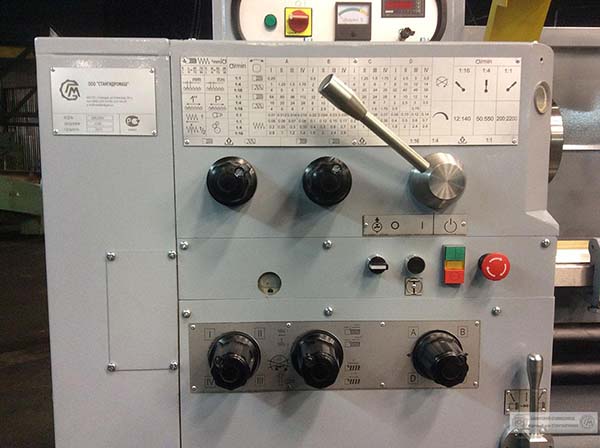

У шпиндельній бабці є два перебори 1:4 та 1:16.

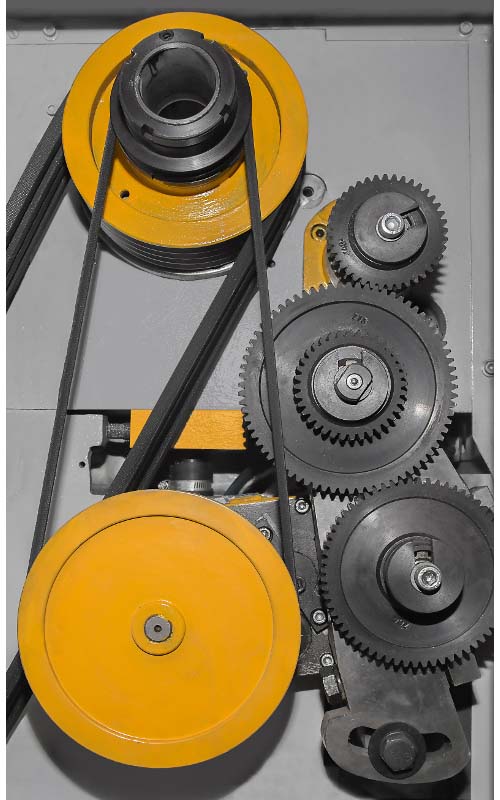

При виконанні обробки обробки рух від шпинделя коробці подач передається ремінною передачею, що сприяє плавній роботі верстата при високій частоті обертання шпинделя і тривалому збереженню точності змінних коліс.
Верстат має сучасну архітектурну форму, зручний в управлінні та обслуговуванні.

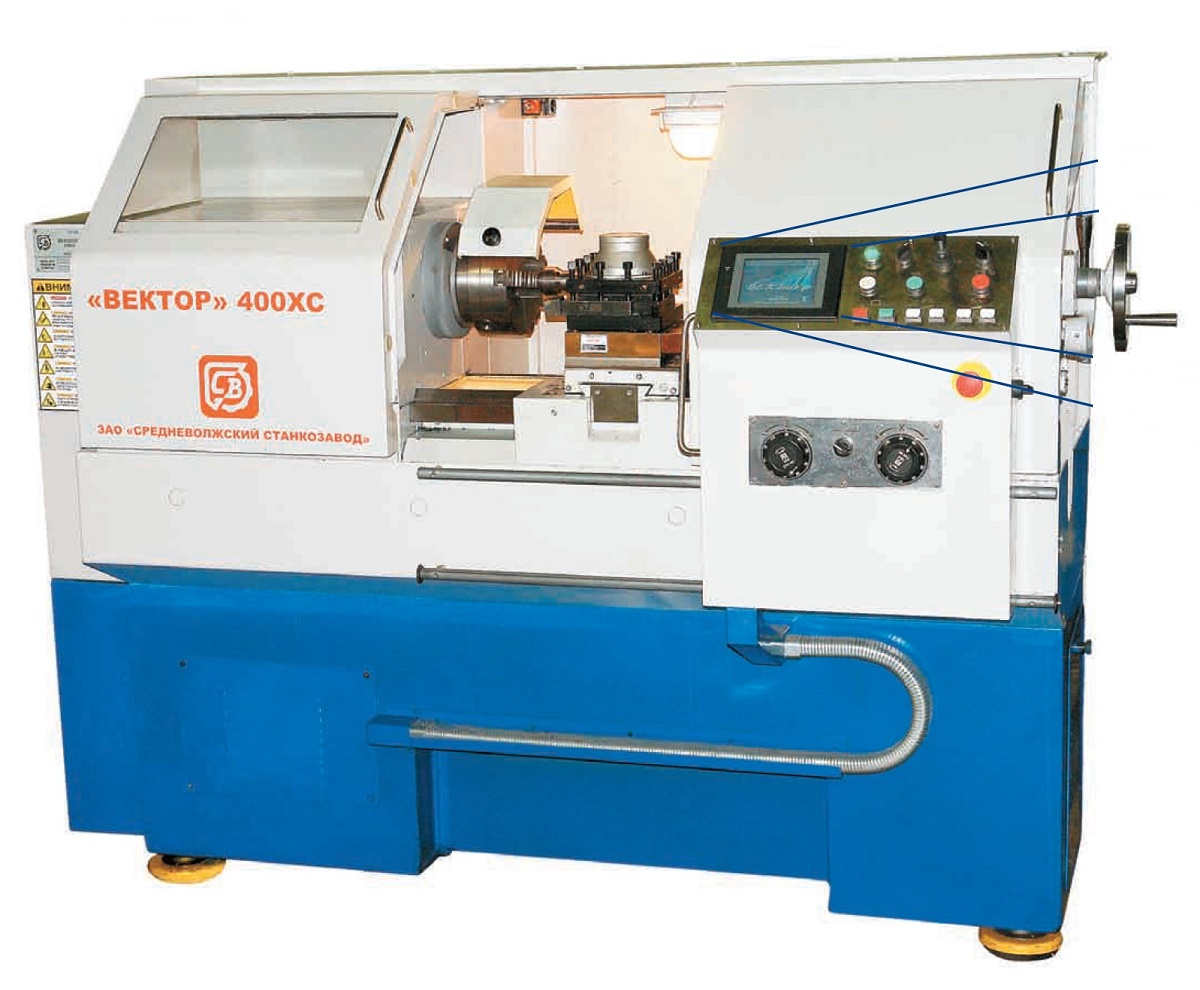

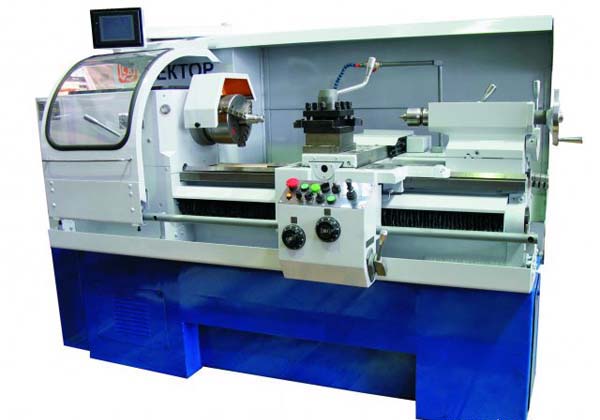

SAMAT 400 XC/SC "Вектор" - токарні верстати високої точності з оперативним керуванням
Токарні верстати з оперативною системою керування (ОСУ) моделі SAMAT 400 XC/SC «ВЕКТОР » забезпечують високу точність, продуктивність та якість.
Верстати SAMAT 400 XC / SC ВЕКТОР – це верстати нового покоління, що відповідають сучасним тенденціям світового верстатобудування.
Вектор - токарно-гвинторізний верстат Samat 400XC, Samat 400SC, Samat 400SC - оснащений пристроєм оперативного керування Штурман , що складається з програмованого контролера та рідкокристалічного терміналу з тактильним ефектом.
Верстати призначені для різноманітних токарних робіт у одиничному, дрібносерійному та серійному виробництві.
Зберігши всі переваги універсального, верстат дозволяє здійснювати роботу в автоматичному режимі за введеними програмами або за допомогою широкого набору мікроциклів, або в процесі виконання оператором першої деталі.
При оснащенні 4-х позиційною автоматичною головкою верстат застосовується у великосерійному та масовому виробництві.
Переваги верстата
Висока продуктивність - можливість обробки в автоматичному режимі;
Простота керування – швидка підготовка операторів;
Інтуїтивно зрозумілий інтерфейс;
Широкий набір мікроциклів - поздовжнє точення, розточування отворів, всі види різьблення, конус, сфера та ін;
Широкі можливості інструментального оснащення;
Оптимізація режимів різання за допомогою безступінчастого регулювання швидкості обертання шпинделя;
Простота керування подібна до керованості звичайного універсального токарного верстата;
Не потребує спеціальних навичок програмування;
Режим навчання скорочує час підготовки програми.
Пристрій оперативного керування забезпечує універсальні функції верстата:
точення циліндричних, конічних та сферичних поверхонь
нарізування будь-яких метричних, конічних, багатозахідних та дюймових різьблень
використовувати мікроцикли чорнових вибірок
виконувати автоматичне повторення переміщень, що виконуються оператором під час виготовлення деталі
Пристрій оперативного керування дозволяє:
працювати з набором інструментів (максимум 9), зберігаючи в пам'яті коректора їх вильотів після вимкнення верстата
працювати зі зміщенням початкової точки (максимум 5), також зберігаючи у пам'яті значення зсувів після вимкнення верстата
редагувати запам'ятовані переміщення (програму)
використовувати частинину програми як підпрограму, що виконується багаторазово із завданням постійного відносного усунення
керувати охолодженням із програми
виконувати зациклювання програми
редагувати робочі подачі
додавати зупинку наприкінці кадру
Максимальна кількість кадрів повторення та мікроциклів в одній програмі становить 99.
Максимальна кількість запам'ятовуваних програм складає 50.
Значення коректорів інструментів, усунення початкових точок, параметрів мікроциклів зберігають своє значення при вимкненні верстата.
У системі використовується загальноприйнята для токарних верстатів система координат:
поздовжня координата Z зі зменшенням відображуваного значення розташування при русі до шпинделя і збільшення – при русі від шпинделя
поперечная координата X з уменьшением отображаемого значения местоположения при движении к оси обертання ( к шпинделю) і увеличении – при движении от оси обертання (от шпинделя)
Класс точності верстата П по ГОСТ 8—71.
Комплектация SAMAT 400 XC / SC "Вектор" - токарного верстата високою точності з оперативным керуванням:
система оперативного керування на базе программируемого контроллера;
резцедержатель Multifix, со сменными картриджами (4шт.);
