ГС2112 Верстат свердлильний настільний
Опис, характеристики, схеми

Відомості про виробника настільно-свердлувального верстата ГС2112

Виробником настільно-свердлильного верстата моделі ГС2112 є Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

Завод вже понад 50 років випускає верстати токарні з ЧПУ; верстати токарно-гвинторізні; верстати свердлильні; вузли верстатів.

У 1970 році завод приступив до виготовлення вузлів до токарно-гвинторізних верстатів: коробки подач та фартухи.

З 1976-1991 роки завод входив до складу Московського виробничого об'єднання "Червоний Пролетар".

У 1972 році освоєно випуск радіально - свердлильних верстатів моделі 2Е52.

В даний час ВАТ «Гомельський завод верстатних вузлів» виробляє металорізальні верстати та комплектуючі до них.

ГС2112 свердлильний верстат настільний. Призначення та сфера застосування

Настільний свердлильний верстат ГС2112 виготовлений згідно з ТУ РБ 00222479-101-95.

Свердлильний верстат ГС2112 призначений для свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Принцип роботи та особливості конструкції верстата ГС2112

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів.

Відлік глибини свердління провадиться за плоскою шкалою або упором.

П'ятиступінчасті шківи приводу дозволяють отримувати п'ять швидкостей обертання шпинделя, що забезпечує вільний вибір швидкостей різання.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Верстати ГС2112 дозволяють виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання - ні
• нарізання різьблення - ні

Вказівка ​​заходів безпеки

1. При розпаковуванні верстата, його розконсервації, транспортуванні, установці, підготовці до роботи, експлуатації та ремонту необхідно дотримуватись відповідних вимог безпеки, встановлених інструкціями на проведення кожного з видів робіт.
2. Верстат ГС2112 повинен бути надійно заземлений, згідно з п.7.5 цього посібника, електричний опір, виміряний між гвинтом заземлення та будь-якою металевою частининою верстата не повинен перевищувати 0,1 Ом.
3. Перед обробкою деталі необхідно надійно закріпити свердлильну головку на колоні рукояткою затискача, деталь на столі верстата (у лещатах) та інструмент на шпинделі верстата.
4. Під час роботи на верстаті не дозволяється:
• Працювати при відкритому кожусі ремінної передачі
• Вибивати патрон при обертанні шпинделя.
• Зупиняти обертання вимкненого шпинделя рукою
5. Час зупинки обертання шпинделя після вимкнення не перевищує 5 сек.
6. На кожусі, що закриває пасову передачу, встановлений знак "Обережно! Інші небезпеки" та попереджувальна табличка "При увімкненому верстаті не відкривати".
7. Освітленість робочої поверхні в зоні обробки в системі комбінованого освітлення (загальне плюс місцеве) повинна бути не менше 1000 Лк (забезпечується споживачем із встановленням на підставку (верстат), на якій встановлено верстат, світильника місцевого освітлення).
8. Конструкція та виконання верстата забезпечують вимоги щодо віброакустики та шуму.

Захисний кожух ремінної передачі блокований з приводом верстата для його відключення при відкритті кожуха. При цьому електродвигун верстата може бути запущений тільки після закриття кожуха.

У таблиці частот обертання шпинделя наведено попереджувальну символіку, що вказує на неприпустимість перемикання рукоятки керування при обертанні шпинделя. Для підключення до мережі живлення на верстаті встановлено штепсельний роз'єм, біля якого встановлений попереджувальний знак "Електрична напруга" та табличка з характеристикою мережі живлення, ланцюгів керування, величиною плавкою уставки запобіжників для захисту від короткого замикання.

Шпиндель свердлильного верстата ГС2112

Шпиндель призначений передачі обертання інструменту, закріпленому в патроні, який встановлюється на кінці шпинделя. Шпиндель монтується у гільзі на підшипниках кочення. Зубчаста рейка гільзи знаходиться у постійному зачепленні із зубчастиним колесом штурвального пристрою.

Гайка на кінці шпинделя призначена для зняття патрона свердлильного з конуса шпинделя.

Для запобігання мимовільному опусканню шпинделя на валу штурвального пристрою закріплена спіральна пружина.

Специфікація складових частинин свердлувального верстата ГС2112

1. Тарілка - 045.0000.012
2. Колона - 044.0200.000
3. Шпиндельна бабка – 044.0000.000
4. Механізм підйому шпиндельної бабки - 044.0000.000
5. Електроустаткування - 045.0500.000

Специфікація органів керування верстата ГС2112

1. Кнопка "Стоп"
2. Кнопка увімкнення прямого обертання шпинделя
3. Кнопка включення зворотного обертання шпинделя
4. Рукоятка переміщення шпиндельної бабки
5. Рукоятка натягу ременя
6. Рукоятка переміщення шпинделя
7. Рукоятка затискача шпиндельної бабки на колоні

Загальний вигляд свердлильного верстата ГС2112

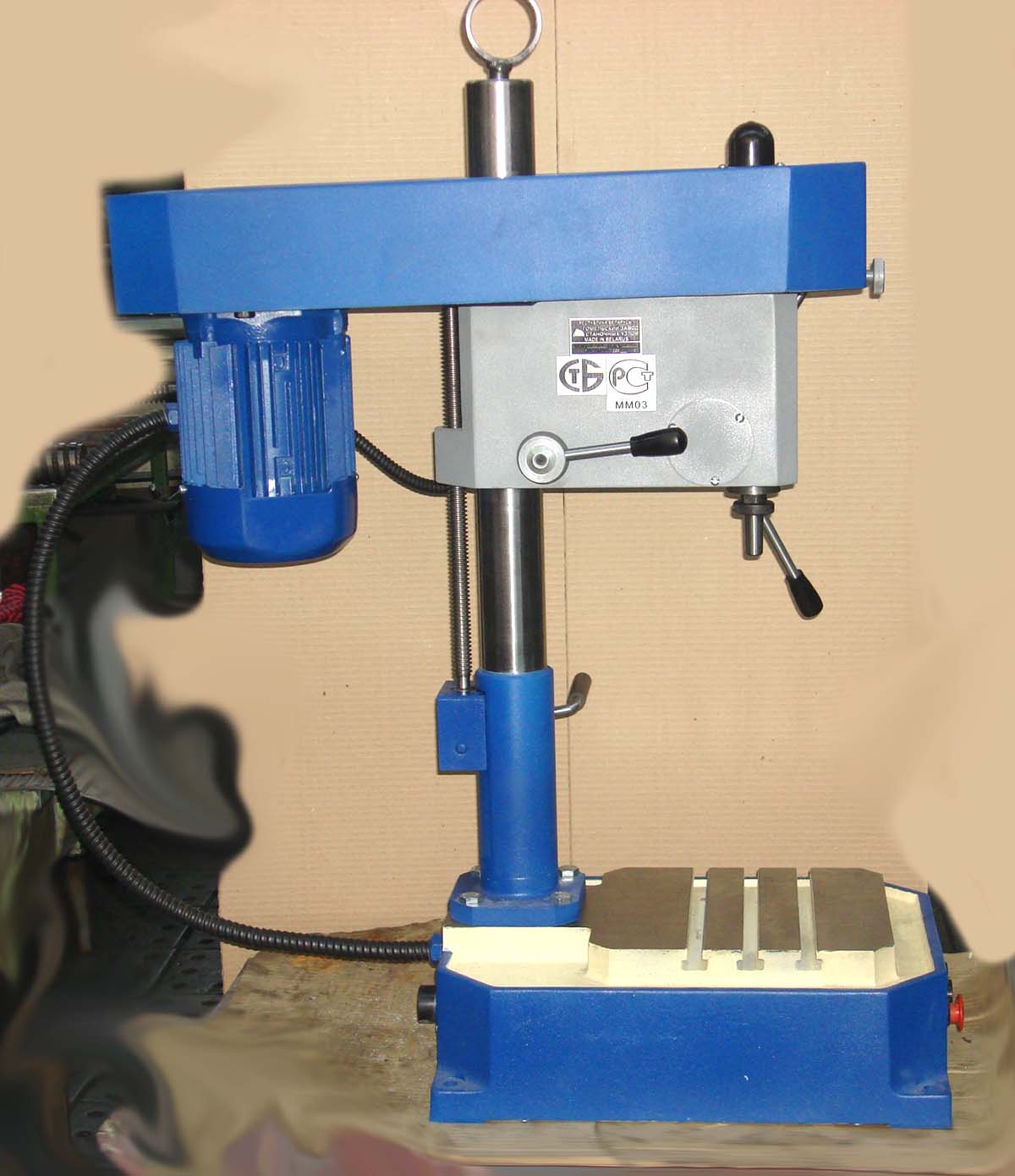

Фото свердлильного верстата ГС2112

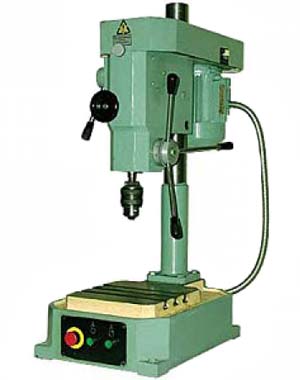

Фото свердлильного верстата ГС2112

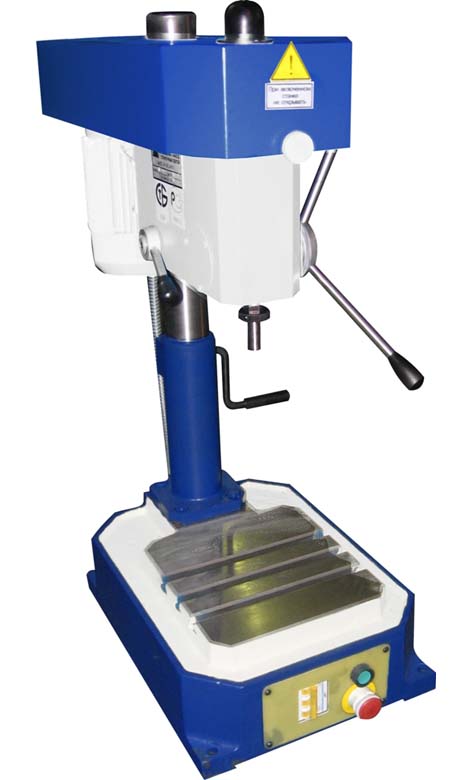

Фото свердлильного верстата ГС2112. Дивитись у збільшеному масштабі

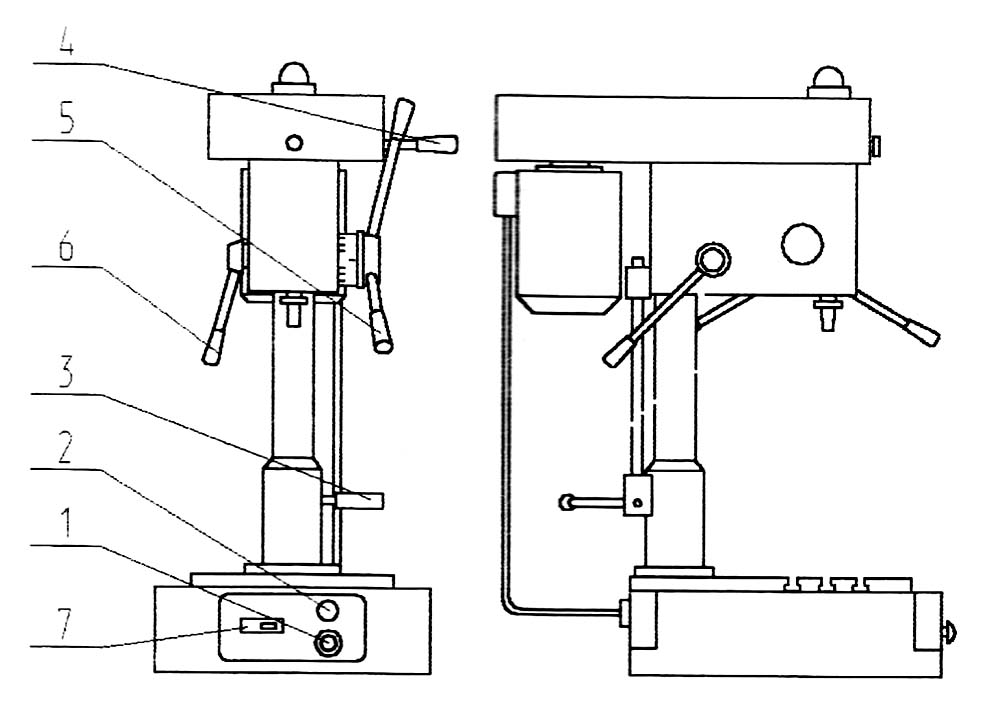

Розташування органів керування свердлильним верстатом ГС2112

Розташування органів керування свердлильним верстатом ГС2112

1. Кнопка "Стоп"
2. Кнопка увімкнення обертання шпинделя
3. Рукоятка переміщення шпиндельной бабки по колонне
4. Рукоятка зажиму натяжения ремня
5. Рукоятка переміщення шпинделя
6. Рукоятка зажиму шпиндельной бабки на колонне
7. Рукоятка вводного автоматичного выключателя

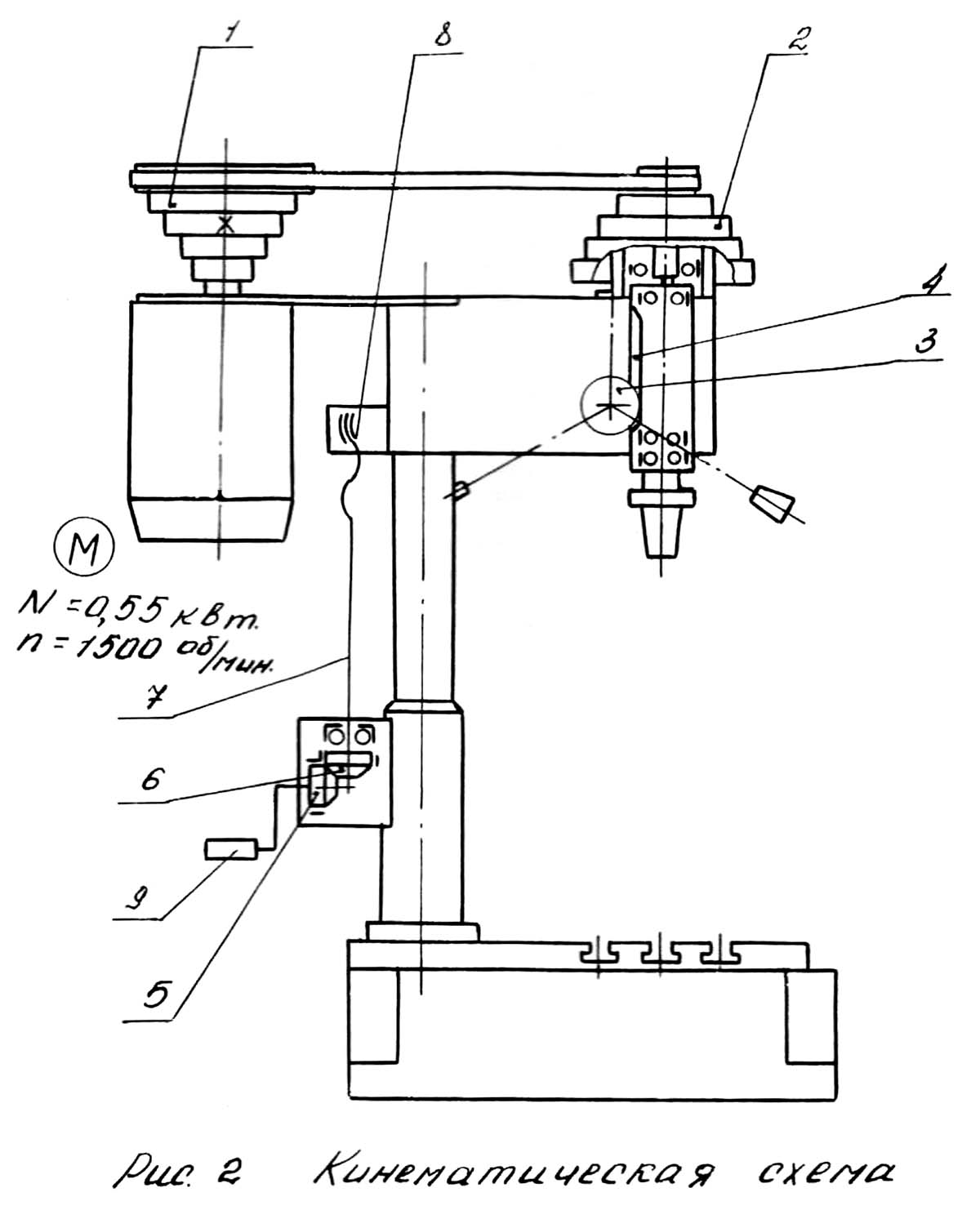

Кінематична схема сверлильного верстата ГС2112

Кінематична схема сверлильного верстата гс2112

Кінематична схема сверлильного верстата ГС2112. Дивитись у збільшеному масштабі

Кінематична схема верстата (рис.2) содержит три кинематические ланцюги: обертання шпинделя, ручной подачі і перемещение шпиндельной бабки по колонне.

Вращение от електродвигуна М передається через ременную передачу на вал шпинделя.

Ручная подача осуществляется рукоятками штурвального пристроя, вращение которых через зубчатое колесо 3 передається на рейку 4 пиноли шпинделя.

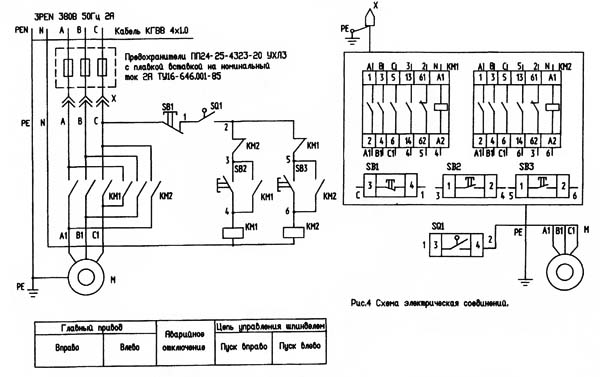

Електроустаткування і електрична схема сверлильного верстата ГС2112

Електрична схема сверлильного верстата гс2112

На станке ГС2112 установлен один асинхронный електродвигатель мощностью 0,55 кВт для приводу шпинделя.

В станке применяются наступні величины напряжений переменного тока:

• силовая ланцюг 3PEN ~380 ± 10% В, 50 ± 2% Гц;
• ланцюг керування 220 ± 10%В, 50 ± 2% Гц

По классу защиты от поражения електрическим током, електрообладнання относится к I классу по ГОСТ 12.2.007.0-75

Технічні характеристики верстата ГС2112

Наименование параметра	2М112	ГС2112
Основні параметри верстата
Наибольший диаметр сверления, мм	12	12
Наименьшее і наибольшее расстояние от торца шпинделя до стола	0..400	50..400
Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм	190	190
Рабочий стол
Ширина рабочей поверхности стола, мм	250	250
Число Т-образных пазов Розміри Т-образных пазов	3	3
Шпиндель
Наибольшее перемещение шпиндельной головки (бабки), мм		250
Ход гильзы шпинделя, мм	100	100
Частота обертання шпинделя, об/мин	450..4500	450..4500
Количество швидкостей шпинделя	5	5
Конус шпинделя	Морзе В18
Привод
Електродвигун приводу головного руху Мощность, кВт	0,55	0,55
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм	795 х 370 х 950	340 х 690 х 960
Масса верстата, кг	120	100
