2Н112 Верстат свердлильний настільний
Опис, характеристики, схеми

2Н112 вертикальний свердлильний верстат


Відомості про виробника настільно-свердлувального верстата моделі 2Н112

Виробник настільного свердлувального верстата моделі 2Н112 - Навчально-виробничі майстерні Пермського механічного технікуму ім. Слов'янова .

Верстати, що випускаються Навчально-виробничими майстернями Пермського механічного технікуму ім. Слов'янова


2Н112 Верстат свердлильний настільний. Призначення та сфера застосування

Свердлильний настільний верстат 2Н112 призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Відлік глибини свердління провадиться за плоскою шкалою або упором.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Використання тумби для установки верстата 2Н112 дає можливість свердліти торці довгих деталей, наприклад валів. Діаметр валу – до сто двадцяти міліметрів, довжина – до тисячі міліметрів.

Свердлильний верстат 2Н112 дозволяє виконувати такі операції:

Шпиндель верстата 2Н112 отримує 7 швидкостей обертання від 4-ступінчастиних шківів приводу, що забезпечує вибір швидкостей різання в діапазоні від 500 до 4000 об/хв.

Кінець шпинделя – зовнішній укорочений конус морзе КМ2, позначення В18 за ГОСТ 9953 (Конуси інструментальні укорочені) – конус укорочений: D = 17,780 мм, довжина конуса 37,0 мм.

Укороченому конусу В18 відповідає свердлильний трикулачковий патрон 16-го типорозміру за ГОСТ 8522 (Патрони трикулачкові свердлильні) з діапазоном затиску від 3 до 16 мм.

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 16, з конусним приєднувальним отвором В18:


Патрон 16-Б18 ГОСТ 8522-79



Основні технічні характеристики свердлильного настільного верстата 2Н112

Розробник – Молодечненський верстатобудівний завод МСЗ.

Виробник – Навчально-виробничі майстерні Пермського механічного технікуму ім. Слов'янова.

Параметри верстата відповідають - ТУ2-024-734 від 2.03.1967 р. та ГОСТ 8-53.


Конус Морзе інструментальний укорочений

Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.

Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).

Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.

Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.

Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .

Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .

  1. B7 - конус Морзе КМ0 , D = 7,067 мм;
  2. B10 - конус Морзе КМ1 , D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 - конус Морзе КМ1 , D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 - конус Морзе КМ2 , D = 15,733 мм. Патрон 10-16 (1÷10 мм), Патрон 13-16 (1÷13 мм);
  5. B18 - конус Морзе КМ2 , D = 17,780 мм. Патрон 16-18 (3÷16 мм);
  6. B22 - конус Морзе КМ3 , D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 - конус Морзе КМ3 , D = 23,825 мм;
  8. B32 - конус Морзе КМ4 , D = 31,267 мм;
  9. B45 - конус Морзе КМ5 , D = 44,399 мм.

Де D – діаметр конуса в основній площині.

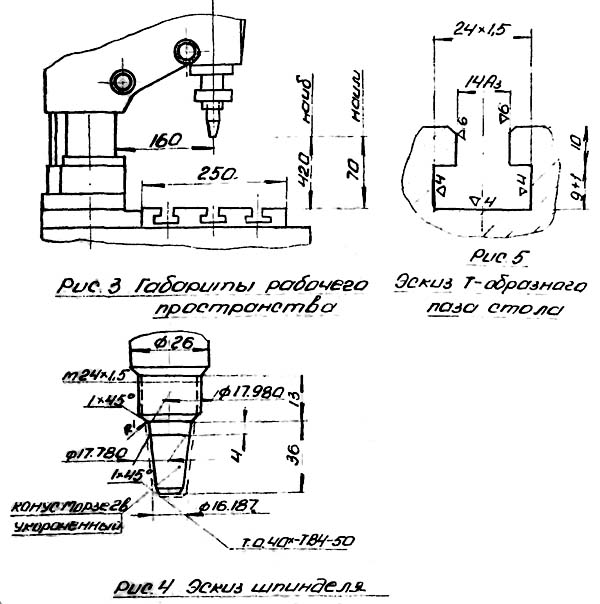

Посадочні місця та приєднувальні розміри свердлильного настільного верстата 2Н112

Посадочні місця та приєднувальні розміри свердлильного настільного верстата 2Н112

Посадочні місця та приєднувальні розміри свердлильного верстата 2Н112


Загальний вигляд свердлильного настільного верстата 2Н112

2Н112 Загальний вигляд свердлильного верстата

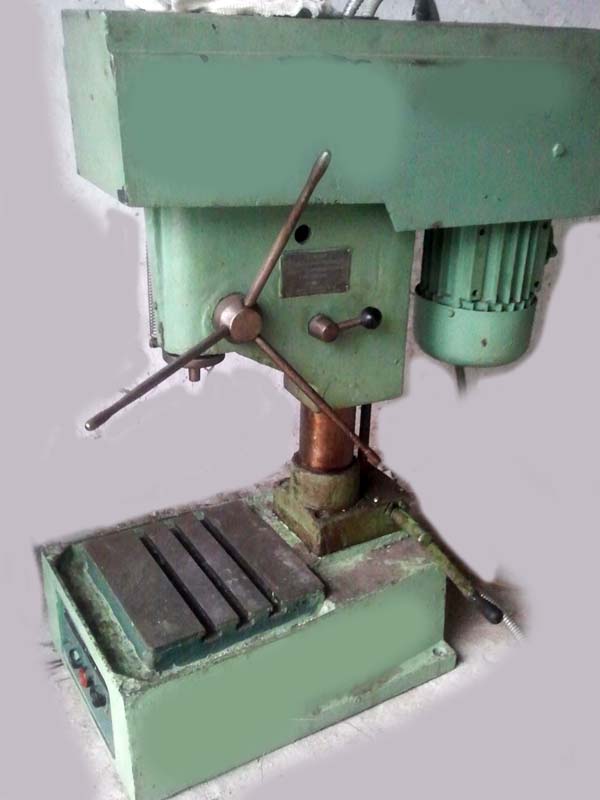

Фото свердлильного верстата 2н112


2Н112 Загальний вигляд свердлильного верстата

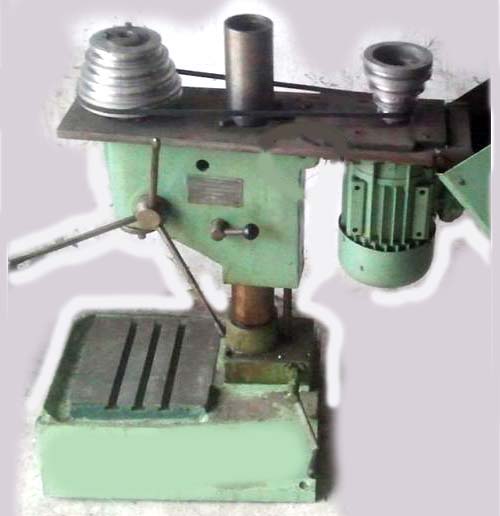

Фото свердлильного верстата 2н112

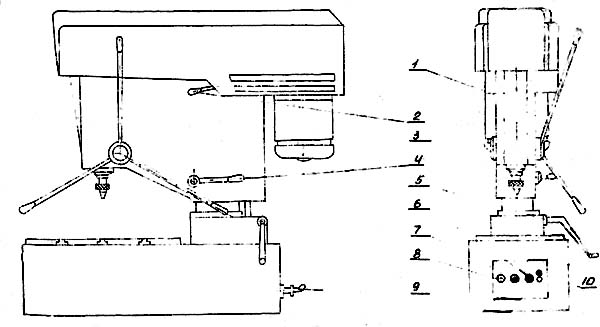

Розташування органів керування свердлильним верстатом 2Н112

2Н112 Розташування органів керування свердлильним верстатом 2Н112

Розташування органів керування свердлильним верстатом 2н112


Специфікація органів керування верстата 2Н112

  1. Рукоятка натягу ременя
  2. Рукоятка затискача підмоторної плити
  3. Рукоятка ручної подачі шпинделя
  4. Рукоятка фіксації шпиндельної бабки на колонці
  5. Рукоятка для переміщення шпиндельної бабки колонкою
  6. Кнопка "Вправо"
  7. Кнопка "Вліво"
  8. Кнопка "Стоп"
  9. Штепсельний роз'єм
  10. Тумблер "Освітлення"

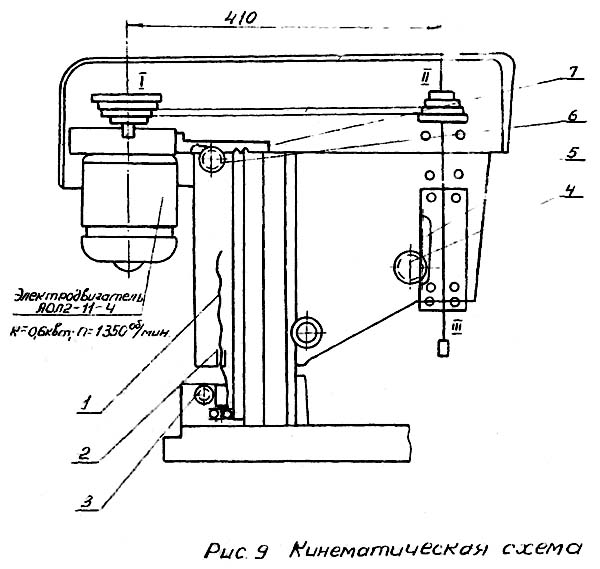

Кінематична схема свердлильного верстата 2Н112

2Н112 Схема кінематична сверлильного верстата

Кінематична схема свердлильного верстата 2н112

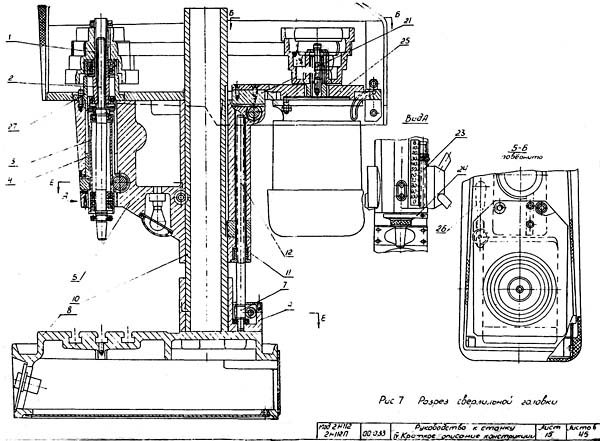

Шпиндельна бабка свердлильного верстата 2Н112

2Н112 Шпиндельная бабка сверлильного верстата 2Н112

Шпиндельна бабка свердлильного верстата 2н112

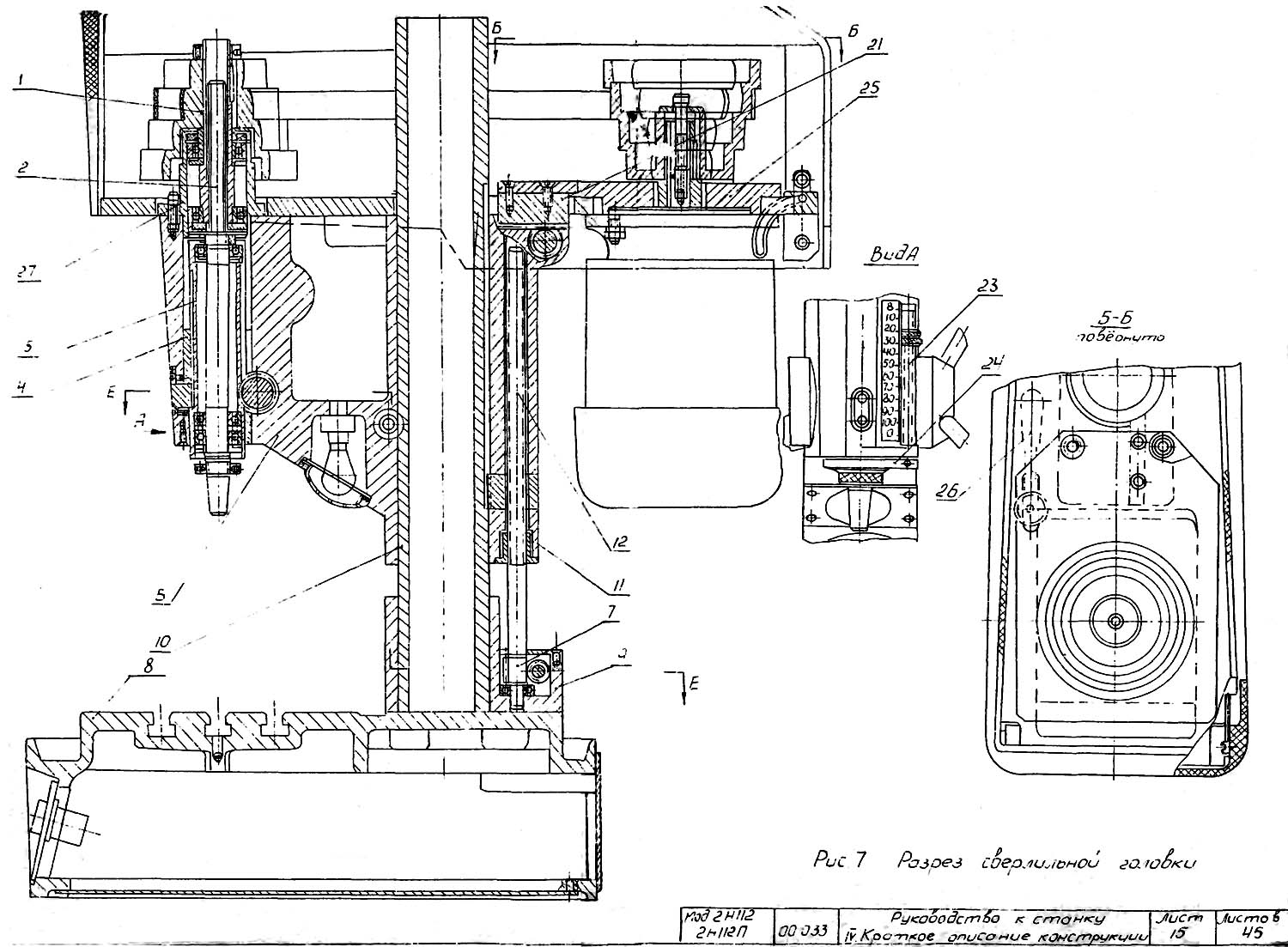

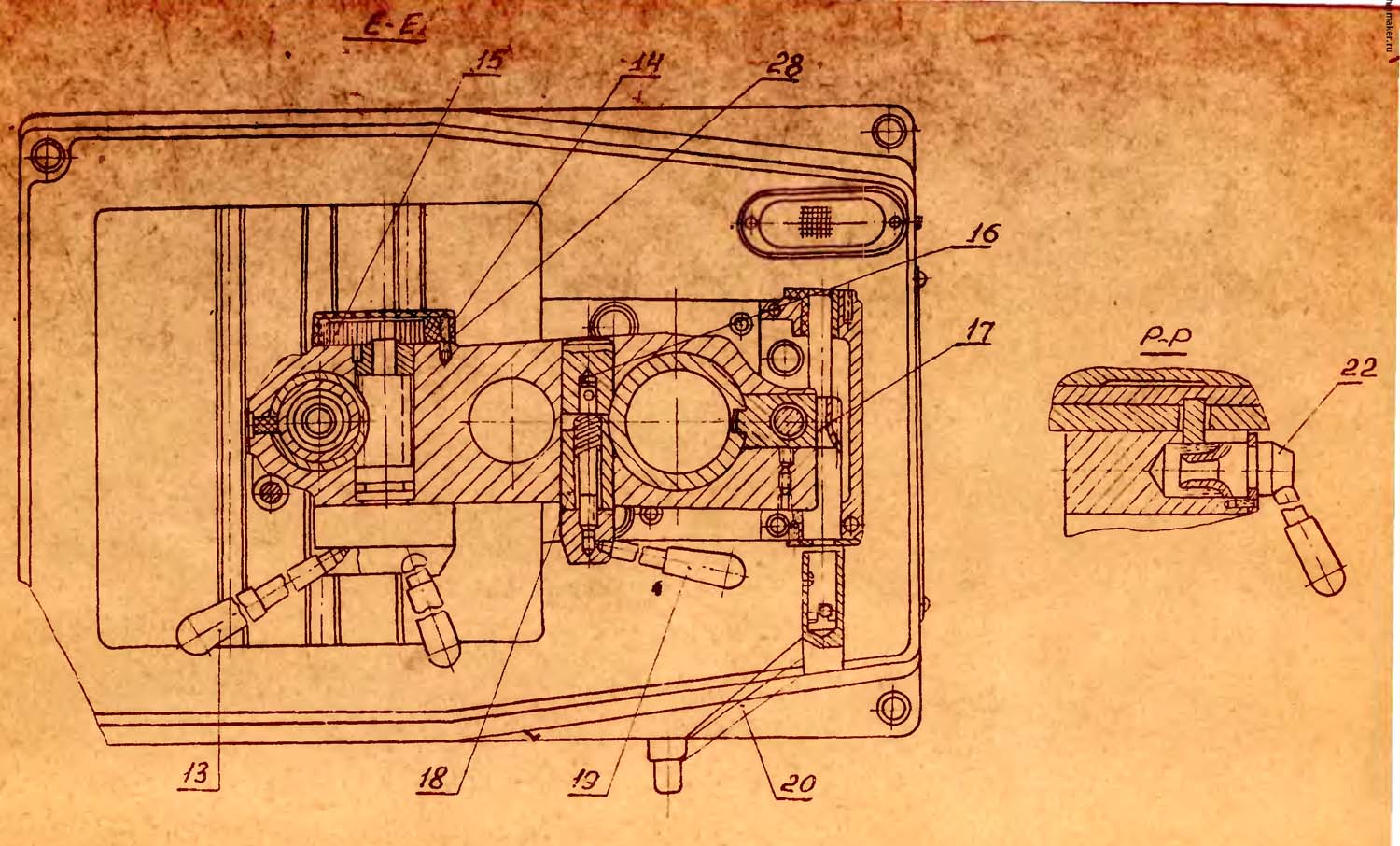

Шпиндельна бабка свердлувального верстата 2Н112. Дивитись у збільшеному масштабі



2Н112 Шпиндельная бабка сверлильного верстата 2Н112

Шпиндельна бабка свердлильного верстата 2н112

Шпиндельна бабка свердлувального верстата 2Н112. Дивитись у збільшеному масштабі

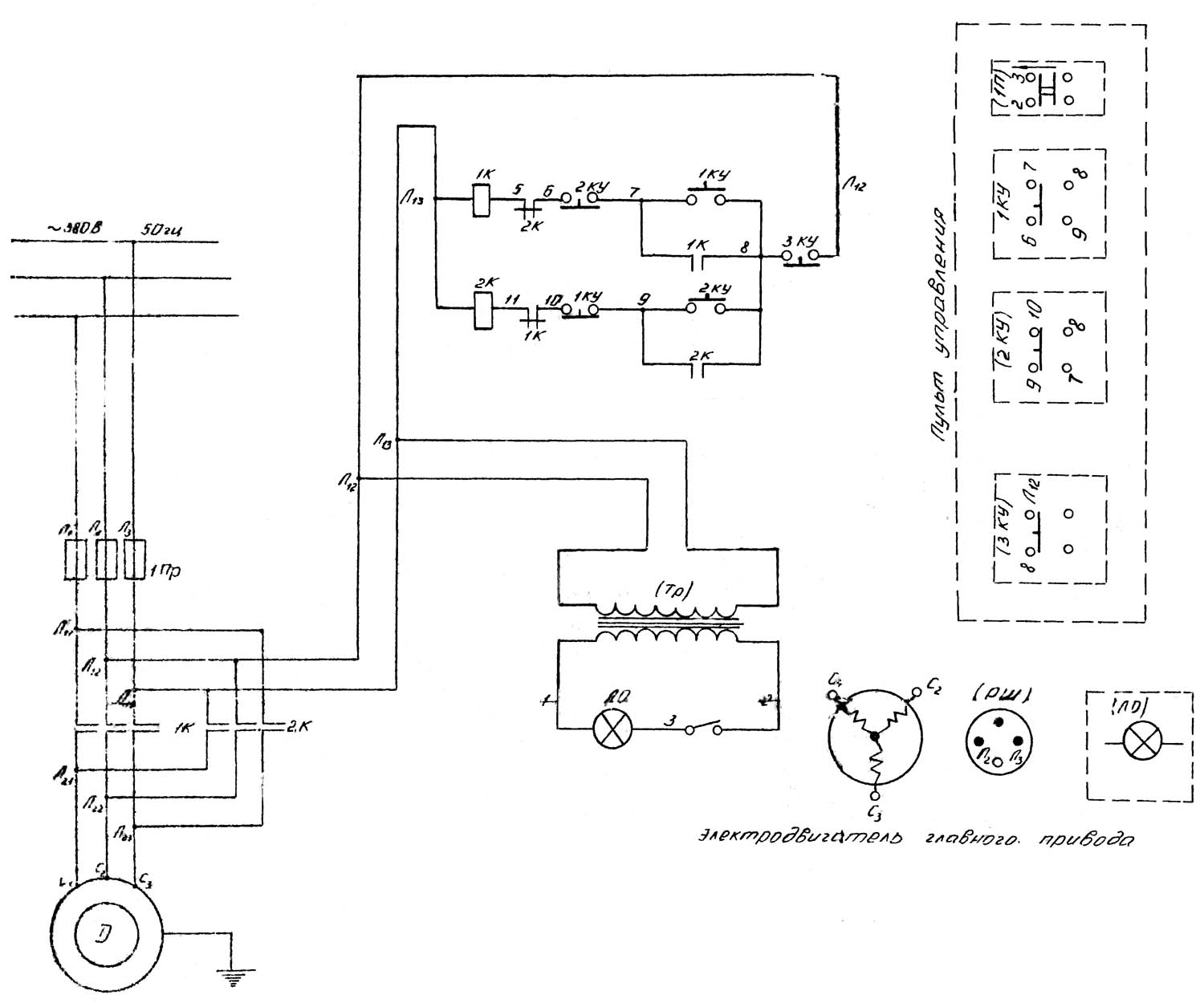

Електроустаткування та електрична схема свердлильного верстата 2Н112

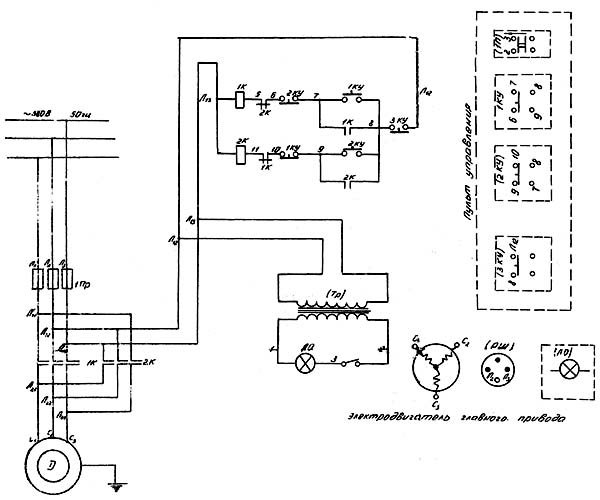

Електрична схема сверлильного верстата 2Н112 на 380В

Електрична схема свердлильного верстата 2н112

Електрична схема свердлильного верстата 2н112. Дивитись у збільшеному масштабі





Верстат свердлильний настільний 2Н112. Відео.



Технічні характеристики верстата 2Н112

Найменування параметру 2M112 2H112 2H115 вечора
Основні параметри верстата
Найбільший умовний діаметр свердління, мм 12 12 15
Найменша та найбільша відстань від торця шпинделя до столу 0...400 70..420 70..520
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм 190 160 160
Робочий стіл
Ширина робочої поверхні столу, мм 250 х 250 250 х 250 250 х 250
Число Т-подібних пазів 3 3 3
Шпиндель
Найбільше переміщення шпиндельної (свердлувальної) головки по колоні, мм 250 350
Хід гільзи шпинделя, мм 100 100 100
Частота обертання шпинделя, об/хв 450, 800, 1400, 2500, 4500 500, 710, 1000, 1400, 2000, 2800, 4000 500, 710, 1000, 1400, 2000, 2800, 4000
Кількість швидкостей шпинделя 5 7 7
Конус шпинделя Морзе В18 Морзе В18 Морзе В18
Привід
Електродвигун приводу головного руху, кВт (об/хв) 0,55 0,6 (1350) 0,8 (1350)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм 795 х 370 х 950 785 х 465 х 795 785 х 465 х 895
Маса верстата, кг 120 120 130


    Список літератури

  1. Барун В.А. Робота на свердлильних верстатах,1963
  2. Вінніков І.З., Френкель М.І. Свердлильник, 1971
  3. Вінніков І.З. Свердлильні верстати та робота на них, 1988
  4. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
  5. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
  6. Попов В.М., Гладиліна І.І. Свердлильник, 1958
  7. Сисоєв В.І. Довідник молодого свердлувальника,1962
