3В641 Верстат універсально-заточний
опис, характеристики, схеми

3Е642Е загальний вигляд універсального заточувального верстата







Відомості про виробника універсально-заточувального верстата 3В641

Виробником універсального заточувального верстата 3В641 - Читинський верстатобудівний завод , заснований у 1957 році.

Завод виробляв таке обладнання:





Верстати, що випускаються Читинським верстатобудівним заводом



3В641 Верстат заточувальний універсальний. Загальні відомості

Універсальний заточувальний верстат 3В641 призначений для заточування та доведення основних видів різальних інструментів абразивними та алмазними колами основних видів ріжучого інструменту: різців, фрез, зенкерів тощо з інструментальної сталі, твердого сплаву, металокераміки абразивними, алмазними та ель.

Верстат 3В641 може бути застосований в одиничному, дрібносерійному та серійному виробництві.

Заточування та шліфування інструментів здійснюється за допомогою пристроїв, що входять до комплекту верстата або поставляються за окрему плату. Додатково на верстати можна поставити:

Особливості конструкції та принцип роботи верстата

Верстати мають такі основні вузли: станину, колону, супорт, шліфувальну головку, механізм підйому шліфувальної головки, планетарний редуктор, систему охолодження.

Універсально-заточним верстатом моделі 3В641 можна користуватися для заточування інструментів алмазними та звичайними шліфувальними колами з охолодженням та без охолодження. Для заточування твердосплавного інструменту застосовують шліфувальні круги з карбіду кремнію або алмазні тих самих розмірів та форми.

Для захисту від розбризкування охолоджувальної рідини та відведення її в бак використовують спеціальну огорожу.

Область використання універсально-заточувальних верстатів розширюється пристроями, що додаються до них:

Верстат виконаний з вертикальним переміщенням шліфувальної головки, з поздовжнім та поперечним переміщенням столу та нижнім розташуванням приводу шпинделя.

Усі механізми верстата змонтовані всередині станини та на її верхній площині. Робоче місце залежно від характеру роботи може бути або попереду верстата, або зліва.

Пиловідведення призначене для відсмоктування пилу. Сопло та металорукав пилососа встановлюють на кронштейні, закріпленому на корпусі шліфувальної головки, після чого його підводять до шліфувального круга.

Для зручності роботи є три змінні сопла різних конструкцій. Пиловідведення поставляється в комплекті зі верстатом, а пилосос - на особливе замовлення.

Верстат виконаний з вертикальним переміщенням шліфувальної головки, з поздовжнім та поперечним переміщенням столу та нижнім розташуванням приводу шпинделя. Усі механізми верстата змонтовані всередині станини та на її верхній площині (рис. 2).

Робоче місце залежно від характеру роботи може бути або попереду верстата, або зліва. Відповідно до цього розміщені органи керування.

Верстати універсально заточувальні 3В641 мають литу чавунну станину, це підвищує точність обробки і зменшує коливання, викликані при обробці деталі.

Пристосування, що встановлюються на верхній площині поворотного столу, закріплюються за допомогою болтів із Т-подібними головками.

Як видно з переліку пристроїв, на верстатах можна проводити, крім заточувальних операцій, також зовнішнє, внутрішнє та плоске шліфування.

Кліматичне виконання та категорія розміщення верстатів, окремо розташованого обладнання та приладдя відповідає ГОСТ 15150-69 для поставки в райони:

з помірним кліматом – УХЛ4;

Клас точності верстата - П. Шорсткість обробленої поверхні V8-V10.

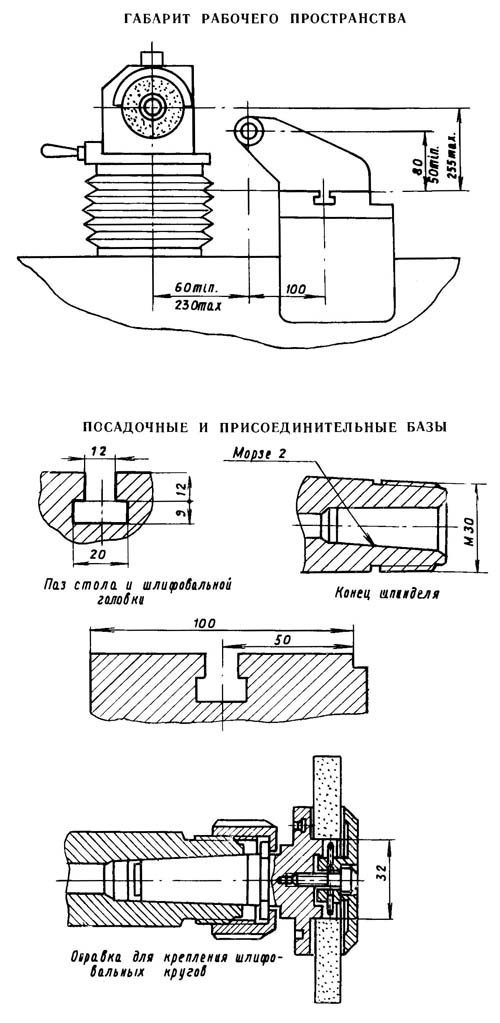

3В641 Габаритні розміри робочого простору

Габаритні розміри робочого простору 3В641

Габаритні розміри робочого простору верстата 3в641

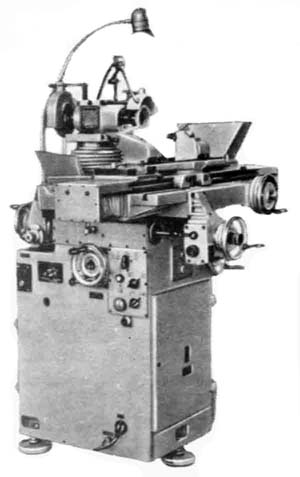

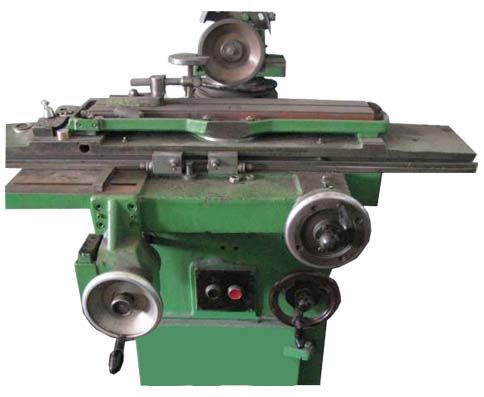

3В641 Загальний вигляд заточувального верстата

Загальний вигляд заточувального верстата 3В641

Загальний вигляд універсально-заточувального верстата 3-641


Специфікація складових частинин заточувального верстата 3В641

  1. Станина - 3Б641.10.000
  2. Підтримка - 3V641.30.000
  3. Пристрій - 3Б641.П1.000
    Пристрій - 3В641.П2.000
    Пристрій - 3Б641.П3.000
    Пристрій -
    3Б641.П4.000 Пристрій
    -
    3Б641.П5.000
    Пристрій - 3Б643. - 3Б641.П9.000
    Пристрій - 3Б641.П16.000
    Пристрій - 3Б641.П40.000
  4. Електроустаткування - 3В64141.80.000
  5. Шліфувальна головка - 3Б641.40.000
  6. Механізм підйому - 3Б641.21.000
  7. Колона - 3Б641.20.000
  8. Охолодження – 3Б641.60.000
  9. Кожухи - 3Б641.92.000

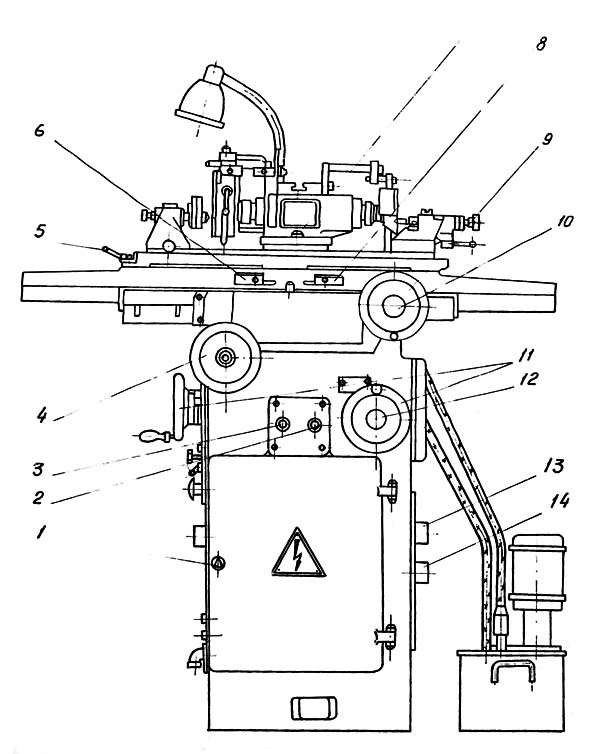

3В641 Розташування органів керування заточувальним верстатом

Розташування органів керування заточувальним верстатом 3В641

Розташування органів керування универсально-заточным 3в641

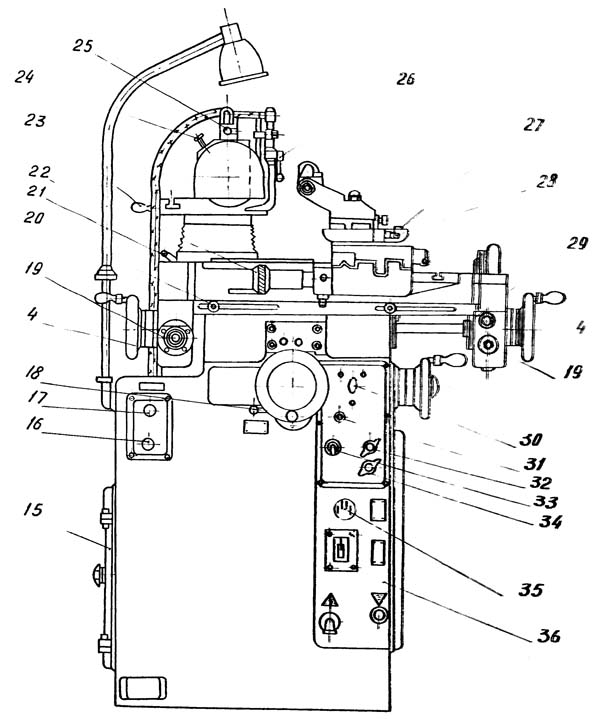

Розташування органів керування заточувальним верстатом 3В641

Розташування органів керування универсально-заточным 3в641


3В641 Список органів керування заточным верстатом

  1. Замок крышки електрошафи
  2. Кнопка «Стоп» всех електродвигателей
  3. Кнопка «Пуск» електродвигуна шпинделя
  4. Маховики поперечної подачі суппорта
  5. Рукоятка закрепления стола от поворота
  6. Лівий упор стола
  7. Гайка зажиму шлифовальной головки
  8. Правый упор стола
  9. Маховик медленной поздовжньої подачі стола
  10. Кнопка увімкнення медленной поздовжньої подачі стола
  11. Маховики вертикальной подачі шлифовальной головки
  12. Кнопка увімкнення медленной вертикальной подачі шлифовальной головки
  13. Розетка штепсельного соединения для подключения електродвигуна системы охлаждения
  14. Розетка штепсельного соединения для подключения електродвигуна пылеотсасывающего пристроя
  15. Крышка для доступа к електродвигателю шпинделя
  16. Кнопка «Стоп» всех електродвигателей (дублирующая)
  17. Кнопка «Пуск» електродвигуна шпинделя (дублирующая)
  18. Рукоятка увімкнення медленной вертикальной подачі шлифовальной головки
  19. Маховичок тонкой поперечної подачі суппорта
  20. Гайка зажиму суппорта от поперечного переміщення
  21. Рукоятка зажиму шлифовальной головки от вертикального переміщення
  22. Рукоятка быстрой поздовжньої подачі стола
  23. Рукоятка поворота шлифовальной головки
  24. Кнопка фиксации шпинделя от поворота
  25. Зажимы кожухов шлифовального круга
  26. Кран системы охлаждения
  27. Гайка закрепления стола от поворота
  28. Винт поворота стола
  29. Рычаг механізма толчковой подачі суппорта
  30. Переключатель числа оборотів шпинделя
  31. Сигнальная лампа
  32. Переключатель реверса шпинделя шлифовальной головки
  33. Выключатель електродвигуна приспособления
  34. Переключатель системы охлаждения і пылеотсасывающего пристроя
  35. Розетка штепсельного соединения для подключения електродвигуна приспособления
  36. Автоматический выключатель

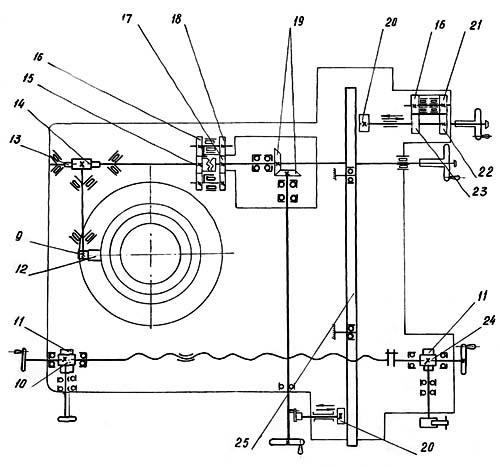

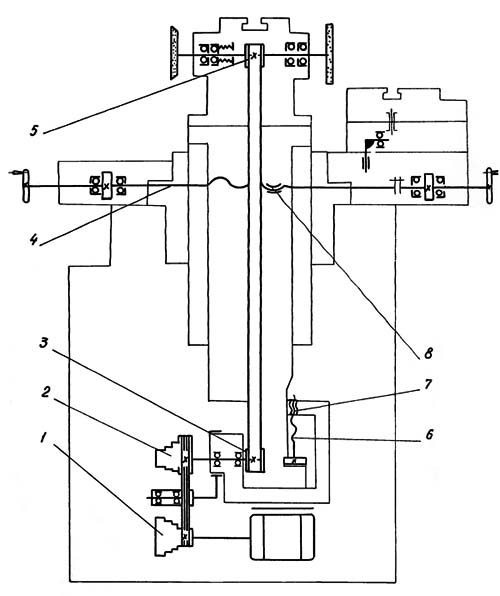

3В641 Кінематична схема заточного верстата

Кінематична схема заточувального верстат 3В641

Кінематична схема универсально-заточного верстата 3в641


Кінематична схема заточувального верстат 3В641

Кінематична схема универсально-заточного верстата 3в641


Кинематические ланцюги осуществляют наступні рабочие і установочные руху:

  1. Вращение шпинделя шлифовальной головки
  2. Продольное перемещение стола
  3. Поперечное перемещение стола
  4. Вертикальное перемещение шлифовальной головки
  5. Вращение шпинделя приводной бабки

Вращение шпинделя шлифовальной головки производится от двухскоростного електродвигуна мощностью 0.6/0,85 кВт з числом оборотів 1400 і 2700 в минуту. Установленный на валу електродвигуна шкив имеет четыре ручья. Вращение от електродвигуна на шпиндель шлифовальной головки передається клиновым і плоским ремнями.

Продольное перемещение стола осуществляется вручную з двух рабочих мест — переднего і бокового. С переднего робочого места производится медленное продольное перемещение стола шестерней 20 через планетарный механізм, состоящий из шестерен 16, 21, 22 і 23; з бокового робочого места — быстрое продольное перемещение стола.

Поперечное перемещение стола происходит при помощи ходового гвинта 4, перемещающегося вместе со столом относительно закрепленной в станине гайки 8. При помощи зубчатых колес 10. 11, 24 возможно более медленное, тонкое поперечное перемещение стола, применяемое головним образом для подачі при заточке. С переднего робочого места предусмотрена также возможность толчковой поперечної подачі.

Вертикальное перемещение шлифовальной головки производится подъемом і опусканием колонны. Это перемещение осуществляется з переднего і бокового рабочих мест. Вращение от маховичков через коническую пару 19 передається на планетарный механізм, состоящий из шестерен 15, 16, 17 і 18, а от него на червячную передачу 13, 14. От червячного колеса вращение через шестерню 9 передається на рейку 12. укрепленную на гильзе несущей колонны. Вертикальное перемещение колонны може осуществляться быстро і медленно при помощи увімкнення і отключения планетарного механізма.

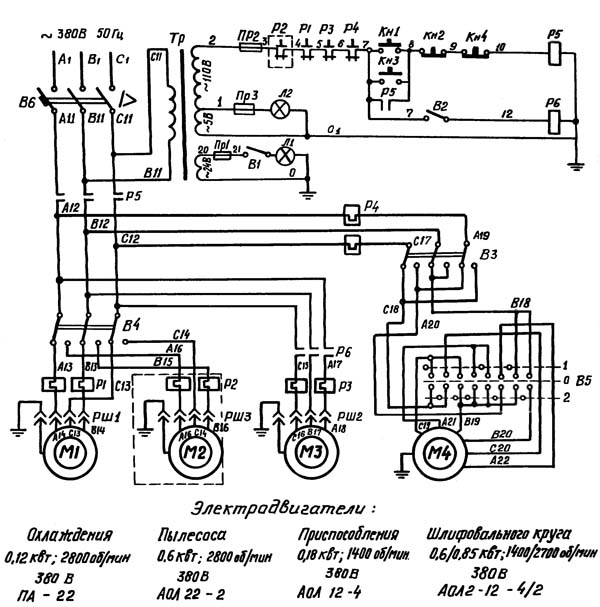

3В641 Схема електрична принципова верстата

Схема електрична заточувального верстата 3В641

Електрична схема универсально-заточного верстата 3в641

На станке применяются наступні величины напряжений переменного тока з частотой 50 Гц:

Питание електродвигателей охлаждения, приспособления і пылесоса осуществляется через соответствующие штепсельные соединения.

Рабочее место освещается светильником з гибкой стойкой з лампой Л1 МО 24X25.

Ввод питающих проводов должен быть осуществлен проводом з сечением 1,5 мм² черного цвета для линейных і зеленого цвета - для заземления.

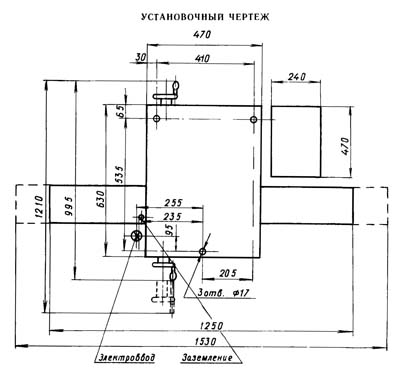

3В641 Настановне креслення верстата

Настановне креслення заточувального верстата 3В641

Настановне креслення универсально-заточного верстата 3в641





3В641 Верстат заточной універсальний. Відеоролик.




Технічні данные і характеристики верстата 3В641

Наименование параметра 3В642 3В641
Основні параметри
Класс точності по ГОСТ 8-82 П П
Наибольшие розміри обрабатываемых изделий в центрах (длина х диаметр), мм 630 х 250 400 х 160
Расстояние между центрами универсальной і задньої бабок, мм 550
Расстояние между осью шлифовального круга і линией центров в горизонтальной плоскости, мм 70..300 60..230
Расстояние между осью шлифовального круга і линией центров в вертикальной плоскости, мм 65..185 50..255
Рабочий стол верстата
Розміри рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм 1900 х 140 1095 х 100
Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/ 230 280/ 170
Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/ 0,01 0,1/ 0,01
Перемещение поперечное стола на одно деление тонкой подачі, мм 0,0025 0,0025
Угол поворота стола в горизонтальной плоскости, град ±45 ±45
Бабка шлифовальная
Наибольшее вертикальное перемещение бабки, мм 250 205
Цена деления лимба подачі вертикального переміщення стола, мм 0,005 0,005
Угол поворота бабки в горизонтальной плоскости, град 350 350
Шлифовальная головка
Число оборотів заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300 1120, 1600, 2240, 3150 4500, 6300, 9000
Кінець шлифовального шпинделя по ГОСТ 2324-77 виконання 2 Морзе 3 Морзе 4
Найбільший діаметр шліфувального круга, що встановлюється, мм 200 150
Найбільший діаметр встановлюваного шліфувального кола інших типів, мм 150 125
Універсальна головка
Розмір внутрішніх конусів шпинделів Морзе 5 Морзе 4
Кут повороту в горизонтальній та вертикальній областях, град 360 360
Електроустаткування та привід верстата
Кількість електродвигунів на верстаті 4 4
Електродвигун приводу шпинделя шліфувальних кругів, кВт 1,5/ 1,1 0,6/ 0,85
Електродвигун приводу виробу, кВт 0,25 0,18
Електродвигун насоса охолодження, кВт 0,125 0,125
Електродвигун пилососа, кВт 0,125 0,6
Загальна встановлена ​​потужність усіх електродвигунів, кВт 1,795
рід струму мережі живлення 50Гц, 380/220 В 50Гц, 380 В
Габарити та маса верстата
Розміри машини, мм 2050 х 1820 х 1550 1375 х 1260 х 1410
Маса верстата, кг 1250 790

    Список літератури:

  1. Верстат універсальний 3В641. Посібник з експлуатації 3В641.00.000 РЕ, 1975

  2. Дібнер Л.Г., Цофін Е.Є. Заточувальні автомати та напівавтомати, 1978
  3. Дем'яновський К.І., Дунаєв В.Д. Заточення дереворізального інструменту, 1965
  4. Кудряшов О.О. Верстати інструментального виробництва, 1968
  5. Лісовий А.І. Пристрій, налагодження та експлуатація металорізальних верстатів, 1971
  6. Меніцький І.Д. Універсально-заточувальні верстати, 1968
  7. Палей М. М. Технологія виробництва металорізальних інструментів, 1982
  8. Рожков Д.С. Конструкція , налаштування та експлуатація обладнання для заточування дереворізального інструменту, 1978
