Відомості про виробника продольно-фрезерного верстата 6м610

Производитель продольно-фрезерного верстата 6м610 - Минский станкостроительный завод им. Октябрьской революции, МЗОР, основанный в 1908 году

Верстати, выпускаемые Минским станкостроительным заводом им. Октябрьской революции, МЗОР

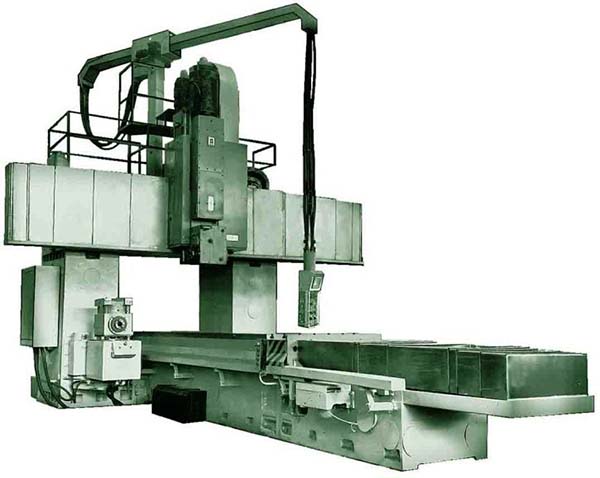

6М610 Верстат фрезерный продольный двостоєчний з нерухомою поперечиной. Назначение, область применения

Верстат входит в семейство тяжелых фрезерно-расточных верстатів 6М610, 6м612, 6м616, которые отличаются размером робочого стола і мощностью електроустаткування:

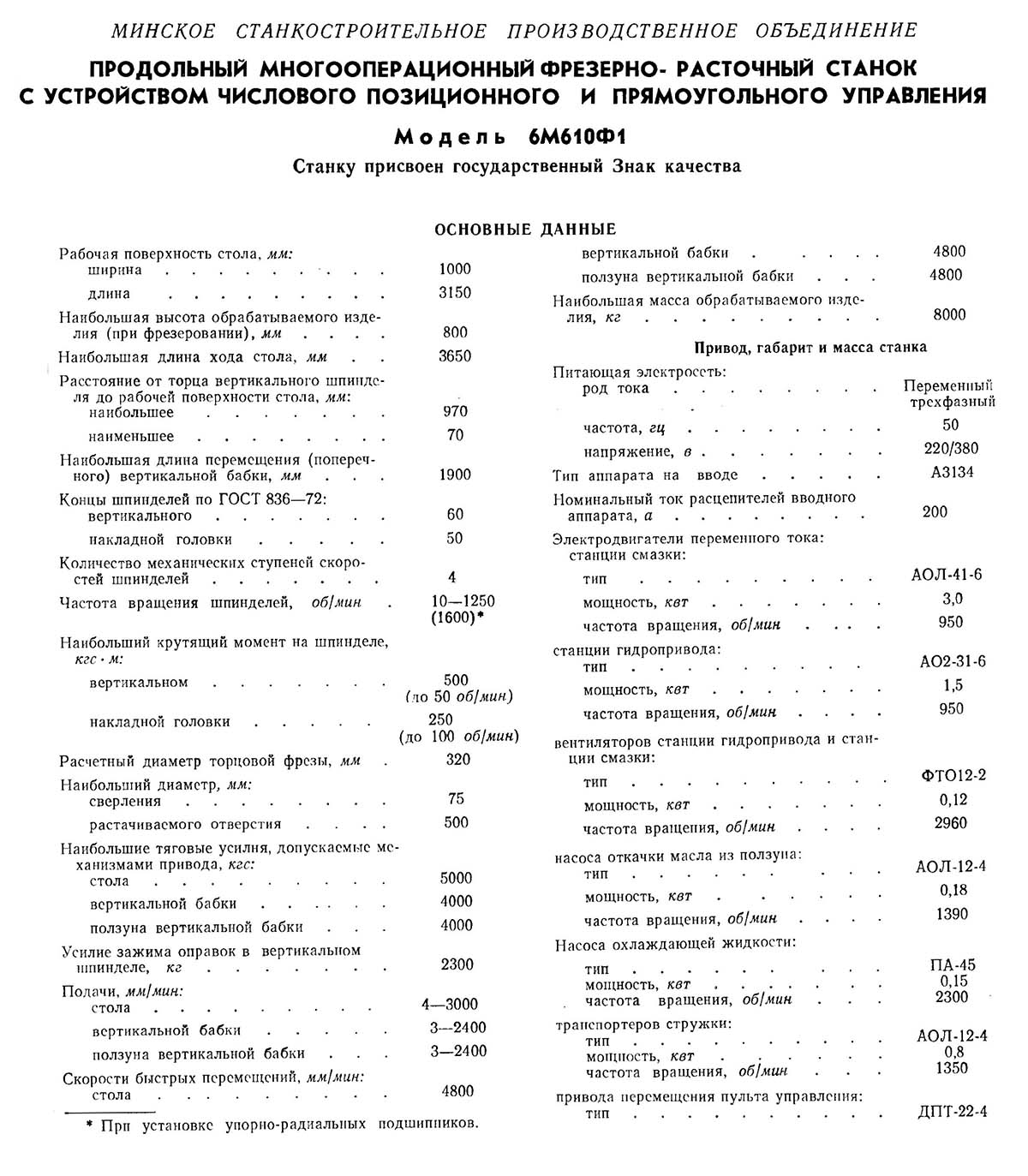

6М610 - стол: 1000 х 3150
6М612 - стол: 1250 х 4000
6М616 - стол: 1600 х 5000

Продольный фрезерно-расточной верстат 6М610 предназначен для фрезерування крупногабаритных деталей из чугуна, стали і цветных металлов методами фрезерування, сверления в единичном, мелкосерийном і серийном производстве.

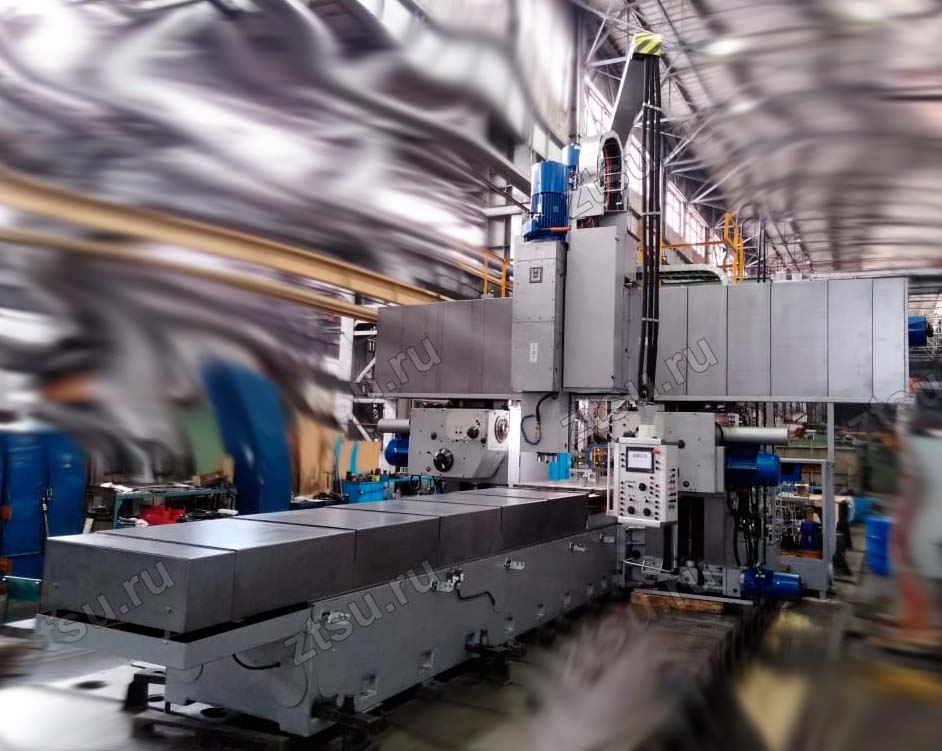

Особливості конструкції фрезерного продольного верстата 6М610

Продольный фрезерно-расточной верстат 6М610Ф1 оснащен пристрійм цифровой индикации (УЦИ) і одной вертикальной фрезерно-расточной бабкой ползункового типа. Ползун фрезерно-расточной бабки имеет встроенный вертикальний шпиндель і стыковочные поверхности на торце і на передньої поверхности для установки накладных сменных головок. На торце ползуна устанавливаются накладные торцевые головки і удлинители, на передньої стыковочной поверхности - накладные лобовые головки. Установка і крепление торцовой накладной головки - механизированы. Большой ход ползуна вертикальной бабки і накладные головки обеспечивают возможность обробки детали з 5-и сторон за одну установку.

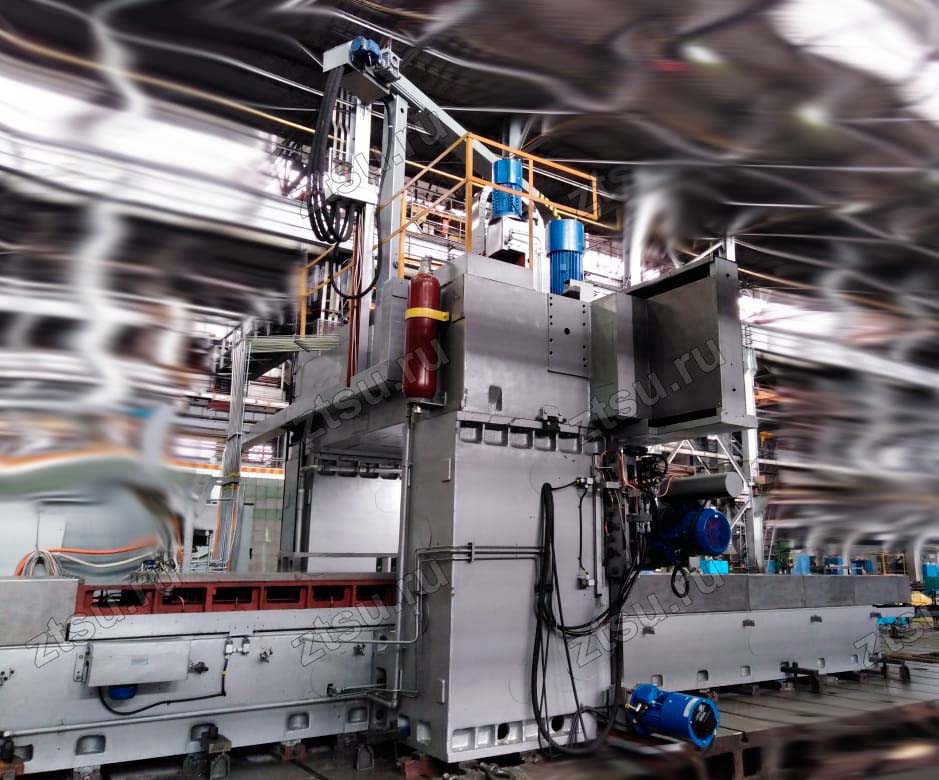

Продольно-подвижный стол з гідростатическими направляющими замкнутого типа і нерухомий портал обеспечивают высокую жесткость верстата, что позволяет вести как черновую, так і чистовую обработку деталей, а также сохранение точності верстата в период длительной експлуатации.

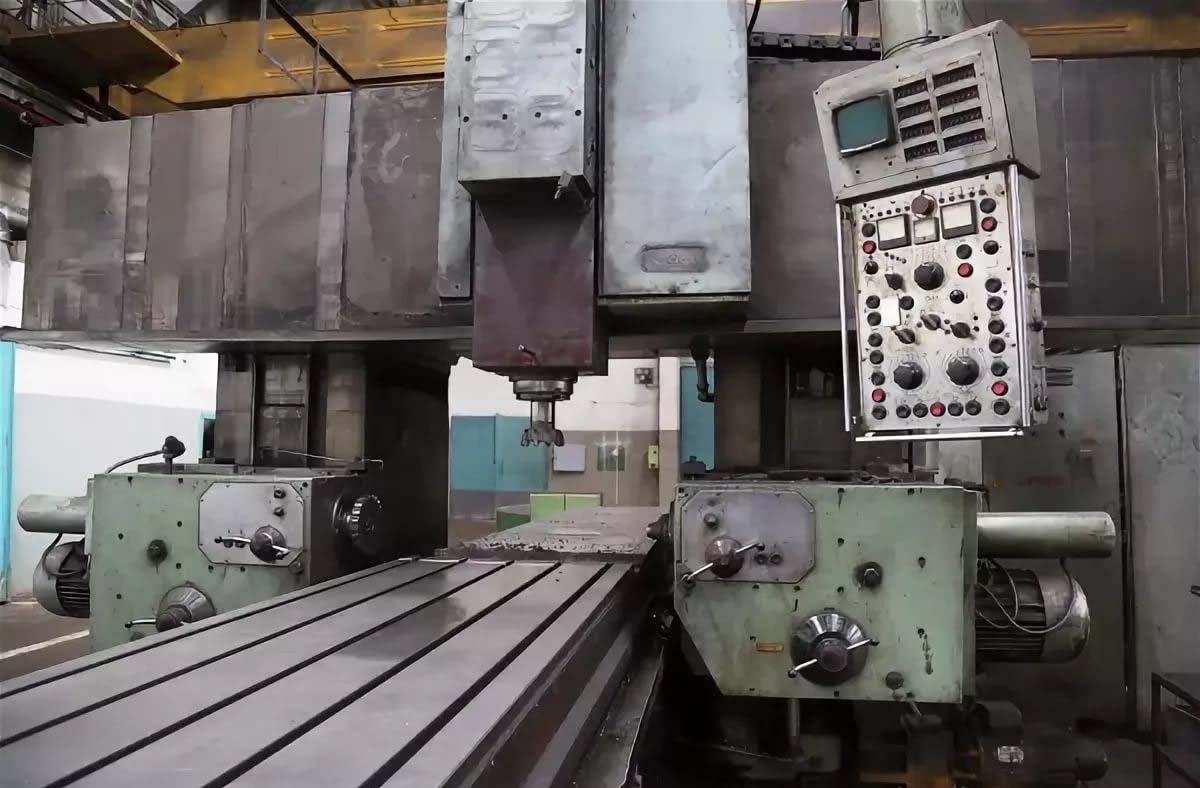

Особливості конструкції верстата:

верстат оснащен пристрійм числового позиционного і прямоугольного керування, обеспечивающим автоматическое перемещение стола, бабки і ползуна в заранее заданную координату і цифровую индикацию их положения;
имеет жесткий портал з нерухомою поперечиной;
бабка верстата ползункового типа з беззазорными (с предварительным натягом) направляющими ползуна;
двигатели головного приводу і приводов подач постоянного тока;
дистанционное переключение шестерен передачи обертання шпинделя;
автоматический зажим подвижных вузлів;
стальные закаленные направляющие поперечини і ползуна;
гідростатические направляющие стола:
армированные антифрикционными накладками горизонтальные направляющие;
шариковинтовые передачи приводов подач бабки і ползуна;
автоматическая централизованная смазка всех направляючих і зубчатых передач;
телескопическая защита направляючих;
имеется пристрій устранения зазоров в червячной передаче приводу стола при попутном фрезеровании.

Выносное обладнання имеет готовую електропроводку со штепсельными разъемами і клеммными коробками.

Класс точності верстата Н.

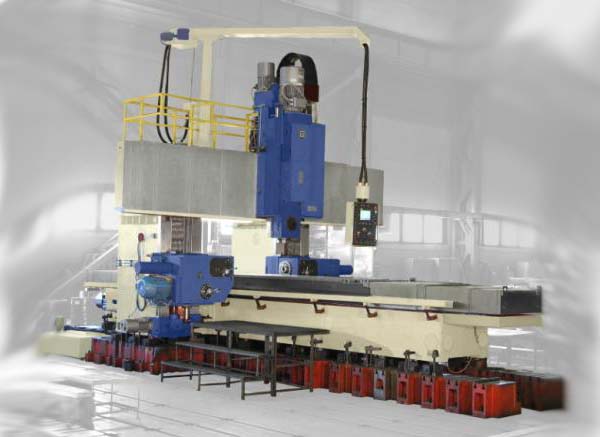

Модифікації продольного фрезерно-расточного верстата 6М610

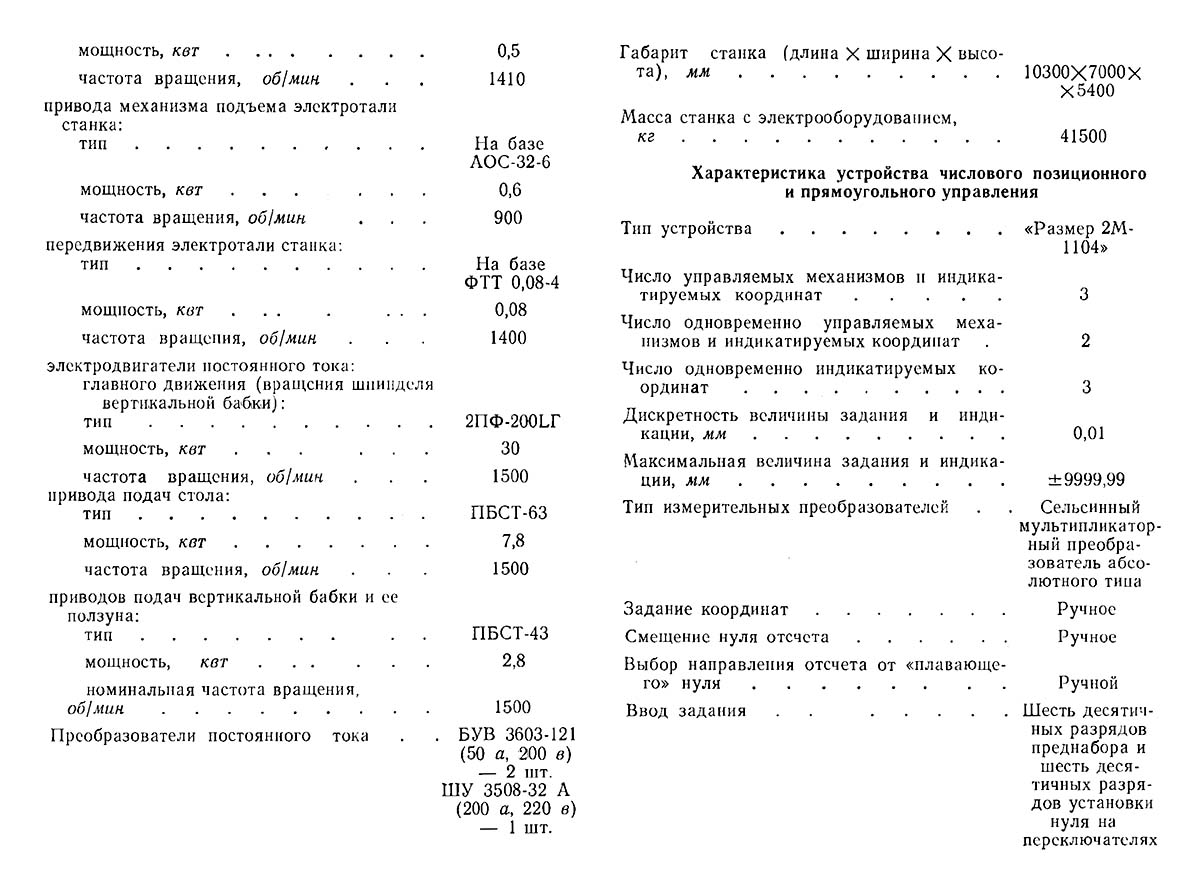

6М610Ф1, 6М612Ф1, 6М616Ф1 - з Пристрійм цифровой индикации Размер2М-1104 і преднабором координат, 1 бабка;
6М610Ф1-08 - УЦИ,
6М610Ф11-20, 6М612Ф11-20, 6М616Ф11-20 -
6М610Ф11-20.2, 6М612Ф11-20.2, 6М616Ф11-20.2 - УЦИ, 2 бабки
6М610Ф11-20.3, 6М612Ф11-20.3, 6М616Ф11-20.3 - УЦИ, 3 бабки
6М610Ф3-1, 6М612Ф3-1, 6М616Ф3-1 - з ЧПУ
6М610Ф4, 6М612Ф4, 6М616Ф4 - з ЧПУ і АСИ
6М610Ф4-20, 6М612Ф4-20, 6М616Ф420 - з ЧПУ і АСИ
6М610ФМ4, 6М612ФМ4, 6М616МФ4 - з ЧПУ і АСИ

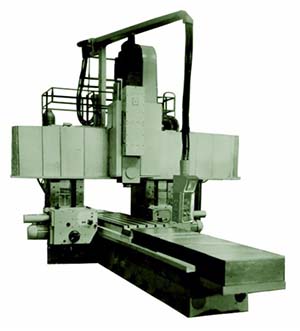

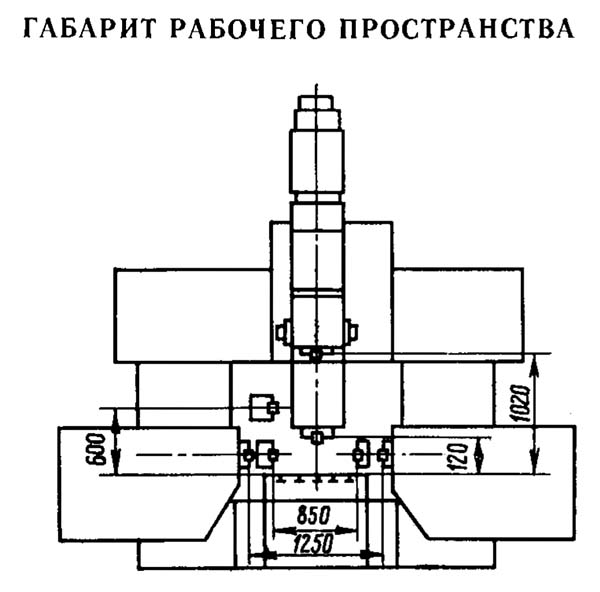

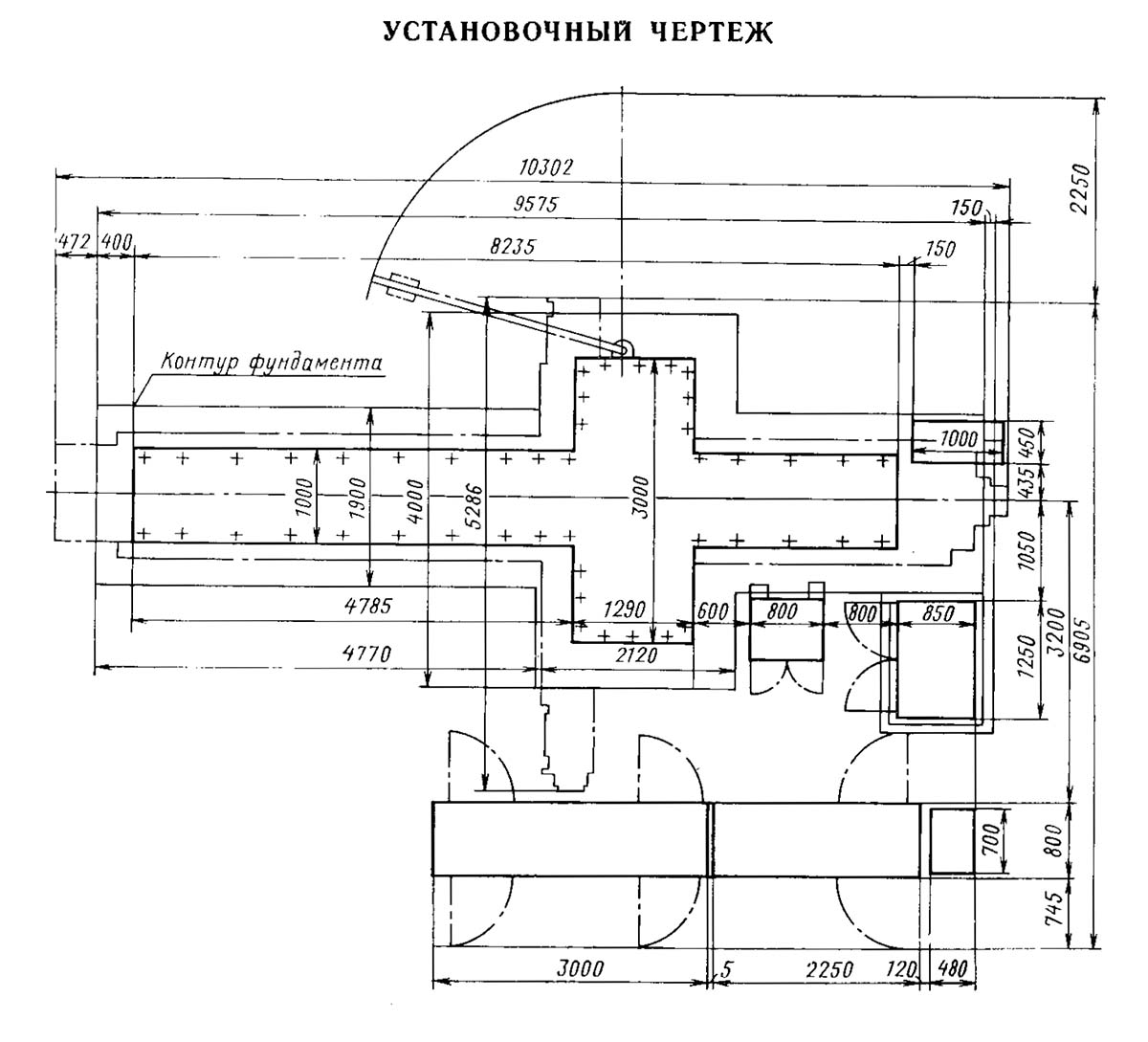

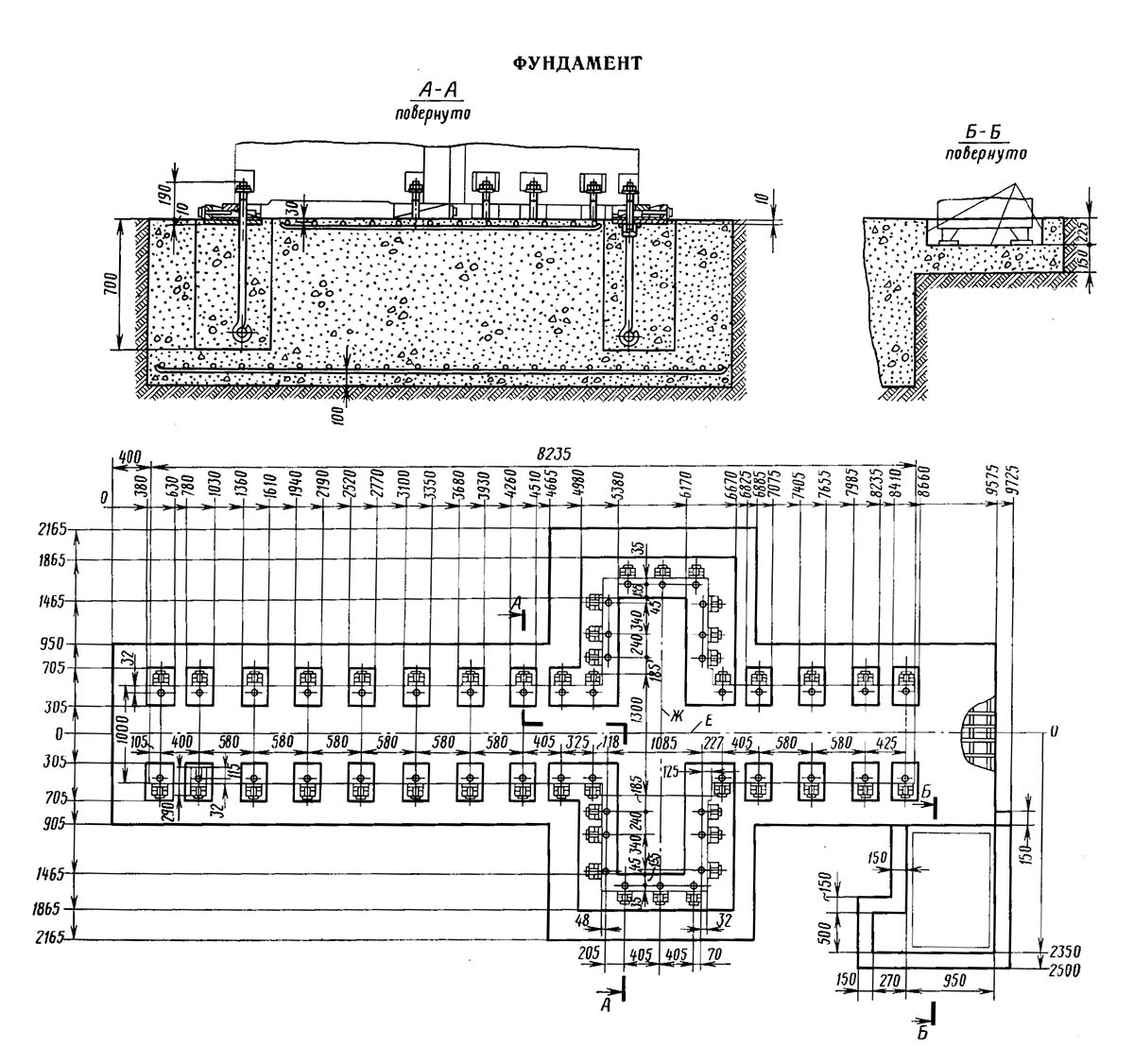

Габаритные розміри робочого простору продольного фрезерного верстата 6М610

6М610 Габаритные розміри робочого простору продольно-фрезерного верстата

Габаритные розміри робочого простору верстата 6М610

Габаритные розміри робочого простору верстата 6М610. Дивитись у збільшеному масштабі
