Барс-5 Верстат круглопильный двухдисковый для углового пиления
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата Барс-5

Производителем круглопильного верстата Барс-5 является компания Барс НПО, ООО г. Челябинск.

Барс-5 Верстат круглопильный двухдисковый для углового пиления до Ø 950 мм. Назначение, область применения

Автоматический двухдисковый бревнопильный верстат Барс-5 кареточного типа производит распиловку круглого леса і используется для производства обрезной доски, бруса, рейки і др.

Угловой бревнопильный верстат Барс-5 предназначен для роботи в лесопильном цехе по производству заготовок для погонажных изделий, клееного бруса, мебельного щита, окон, паркета, мебели.

Принцип роботи і особливості конструкції верстата Барс-5

Верстат круглопильный двухдисковый Барс-5 производит распиловку круглого леса одновременно двумя дисковыми пилами, перемещаясь по рельсам з помощью цепной подачі вдоль нерухомого бревна.

Один диск расположен в горизонтальной плоскости, другой диск - в вертикальной под углом 90° (так реализуется угловой принцип пиления) і за проход в одну сторону выпиливается одна доска или брус.

Налаштування дисков на заданный размер производится для каждого бревна под контролем микропроцессорной системы керування в соответствии з картой раскроя, рассчитанной программой оптимизации.

Для распиловки применяются пильные диски из высокопрочной стали з твердосплавными зубьями. Диски расположены горизонтальной і вертикальной плоскостях.

Каждая дискова пила имеет свой електродигатель, который непосредственно соединен з пильным валом. Пильный диск устанавливается на кінці пильного вала.

Верстат Барс-5 стационарного типа. Привід подачі пильного блока електромеханический.

Режущим инструментом является дискова пила как простая, так і з победитовыми напайками отечественного или импортного производства. Диаметр посадочный - 50 мм.

Зажим і выравнивание бревна осуществляются при помощи гідравлической системы.

Съем отпиленной доски производится автоматически обратным ходом портала на максимальной скорости.

После съема доски цикл автоматичного позиционирования дисков, подачі в распил повторяется.

Технологический процесс

Погрузка пиловочника на станину производится грузоподъемными механізмами цеха или гідрозагрузчиком.

В процессе погрузки пиловочника активизируются 2 цепных L-образных кантователя. Конструкція кантователя позволяет производить манипуляции в щадящем для бревна режиме, не повреждая его поверхности.

Позиционирование бревна в горизонтальной плоскости осуществляется самостоятельным гідравлическим выравнивателем, что позволяет з високою точностью центрировать пиловочник і получить максимальный полезный выход.

Пиловочник крепится на станине з помощью механических или гідравлических устройств. Шесть пар зажимов надежно удерживают бревно в процессе распиловки, оставляя горбыль після распиловки не более 1,5-2 см.

Налаштування верстата Барс-5

Вертикальное і горизонтальное перемещение супортів з пилами осуществляется посредством ходовых винтов. Ходовые винты обеспечивают максимальную точность переміщення.

Перемещение дисков на заданный размер производится под контролем микропроцессорной системы керування в соответствии з картой раскроя, рассчитанной программой оптимизации. Высокая точность установки на заданный размер пильных дисков обеспечивается системой числового программного керування, что позволяет производить распиловку бревна непрерывно.

Позиционирование дисков може осуществляться оператором в пошаговом режиме или з использованием системы оптимизации. Система оптимизации – в базовой модификации верстата.

Автосброс доски

Съем отпиленной доски производится автоматически обратным ходом портала на максимальной скорости. Система автосброса пиломатериала – в базовой модификации верстата. Система автосброса позволяет работать в полностью автоматическом режиме при диаметре пиловочника до 600 мм. После съема доски цикл автоматичного позиционирования дисков, подачі в распил повторяется.

Показатели роботи верстата Барс-5

Точность геометрии получаемых пиломатериалов составляет ±0,5 мм на всей длине бревна.

Полезный выход пиломатериалов до 70%

Максимальное сечение пиломатериалов 200 х 200 мм

Производительность от 1 до 1,5 куб.м готового пиломатериала в час

Программное обеспечение Барс-5

Система оптимизации Барс Оптима — программно-аппаратная система, обеспечивающая расчет оптимальных схем распила і керування верстатом з помощью пакета специальных программ.

Система Барс Оптима выполняет наступні функции:

• осуществляет автоматический расчет оптимальных карт распила з заданными параметрами индивидуально для каждого бревна,
• позволяет произвести распил кругляка в автоматическом режиме,
• позволяет оператору вмешиваться в процесс распила для учета реальных особенностей распиливаемого бревна з післядующим возвратом в автоматический режим,
• наглядно отображает процесс пиления на екране компьютера,
• имеет встроенные функции формирования базы данных для учета і контроля за работой верстата і персонала

Программа Барс Оптима решает наступні задачи:

• ускоряет процесс распиловки,
• увеличивает выход радиальных і ценных пиломатериалов,
• увеличивает выход пиломатериалов з заданными характеристиками,
• ведет автоматический учет переработанного кругляка і готовой продукции,
• сокращает объемный выход горбыля і опилок,
• уменьшает технологические перерывы,
• сокращает время обучения операторов верстата.

Работа в системе оптимизации раскроя бревна осуществляется следующим образом:

• оператор заносит в программу диаметры комля, вершины, длину бревна і задаёт набор готовых изделий,
• программа в течение 3-5 секунд рассчитывает оптимальную карту раскроя по заданному критерию і выводит её на монитор компьютера, где оператор видит данные по процентному выходу радиальной, полурадиальной, тангентальной доски, опилок і горбыля, а также количество входящего пиловочника і готового пиломатериала в кубических метрах,
• значения перемещений пильных дисков в соответствии з рассчитанной картой передаются в контроллер верстата для післядующего пропила,
• при обнаружении в процессе пиления скрытых дефектов древесины оператор имеет возможность в любой момент выйти из режима оптимизации і осуществить распил в ручном пошаговом режиме.

Реализуемый на станке «БАРС» способ распиловки бревен з использованием системы оптимизации распила і сам верстат защищены патентом РФ № 2217299.

Комплект поставки верстата Барс-5

Верстат Барс-5 поставляется в комплекте з программным обеспечением «Оптима» і «Мониторинг»

Программа оптимизации:

- автоматический расчет оптимальной схеми распила бревна по критерию максимального выхода пиломатериалов з заданными параметрами, в том числе радиально ориентированного, индивидуально для каждого бревна без сортировки по диаметрам.

- формирование базы данных, включающей полную информацию по исходному пиловочнику, напиленному пиломатериалу, временным і другим параметрам роботи верстата з целью учета і контроля роботи верстата і персонала.

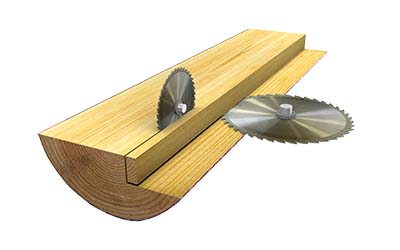

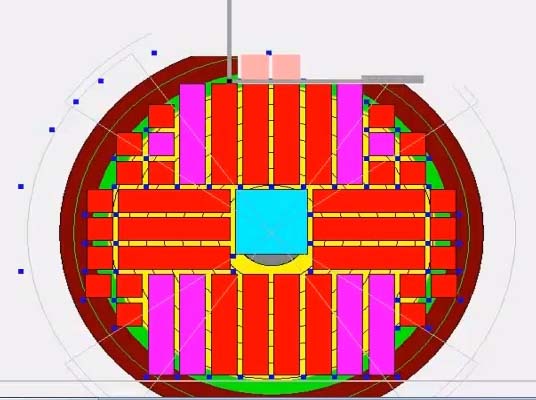

Схема распиловки на круглопильном станке Барс-5

Схема распиловки на круглопильном угловом станке Барс-5

Схема распиловки на круглопильном угловом станке Барс-5

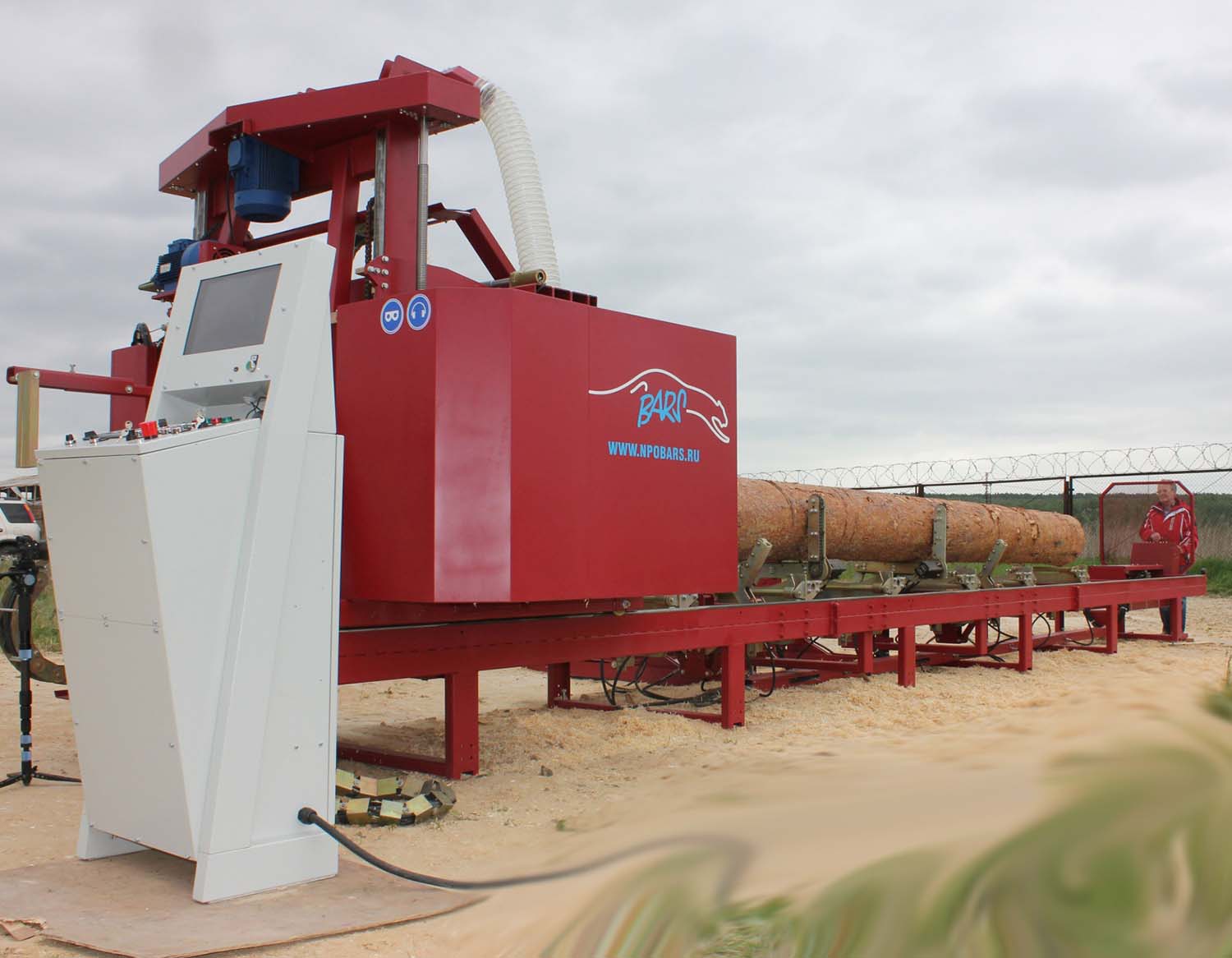

Загальний вигляд круглопильного двухдискового горизонтального верстата Барс-5

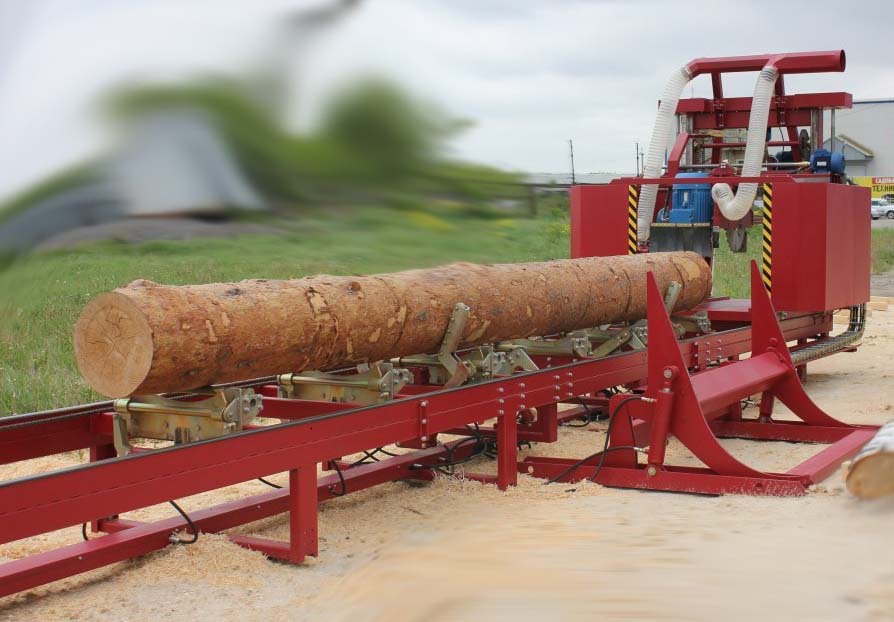

Фото углового круглопильного двухдискового верстата Барс-5

Фото круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

Фото углового круглопильного двухдискового верстата Барс-5

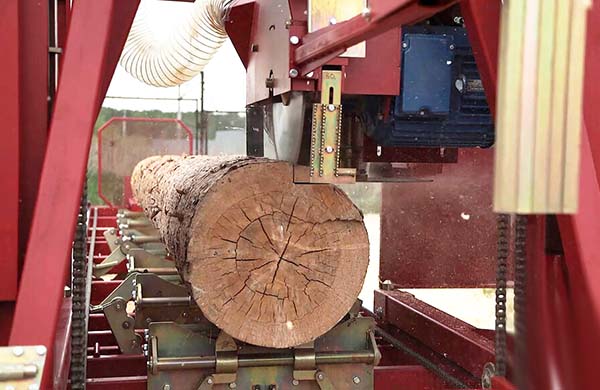

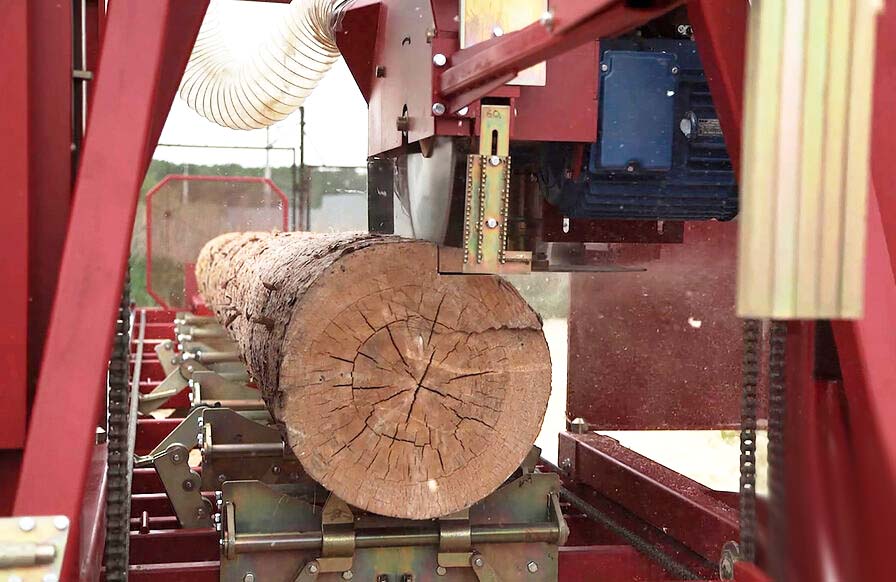

Рабочая зона углового круглопильного двухдискового верстата Барс-5

Фото круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

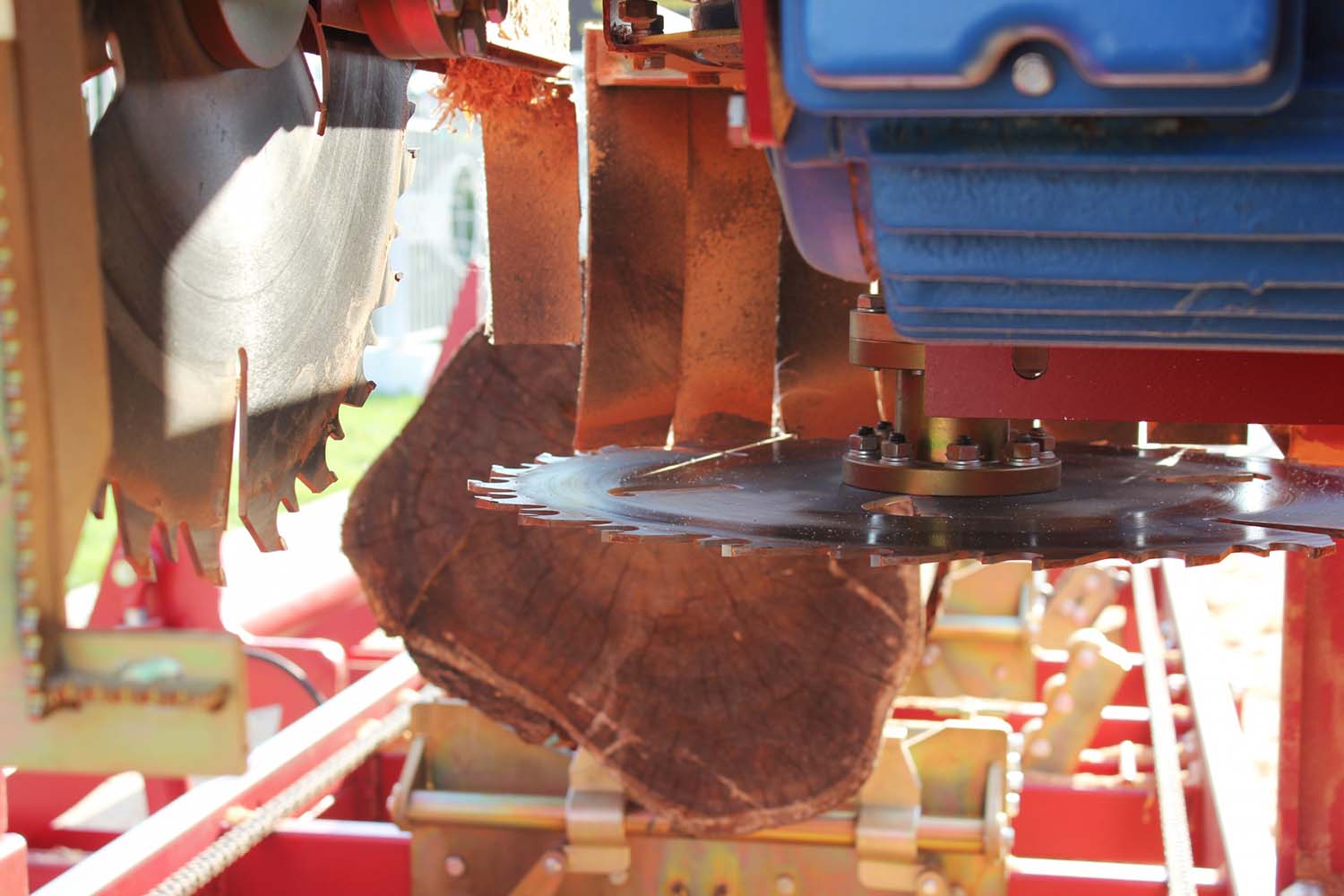

Рабочая зона углового круглопильного двухдискового верстата Барс-5

Фото круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

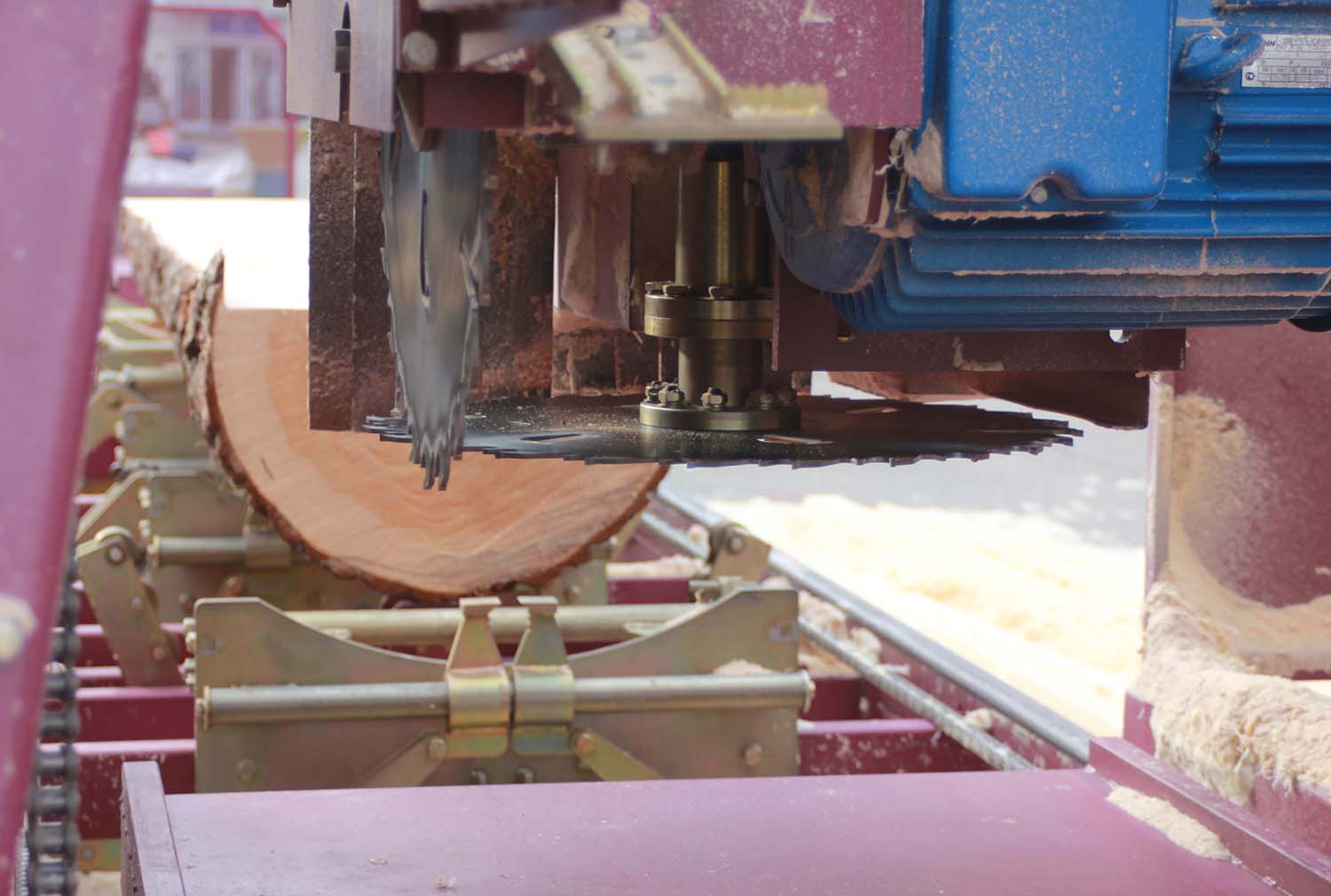

Рабочая зона углового круглопильного двухдискового верстата Барс-5

Рабочая зона круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

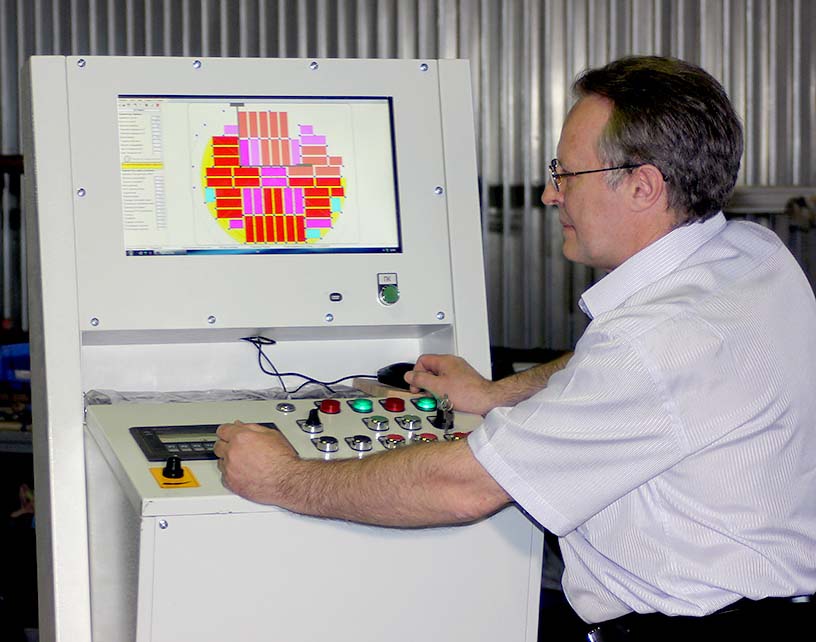

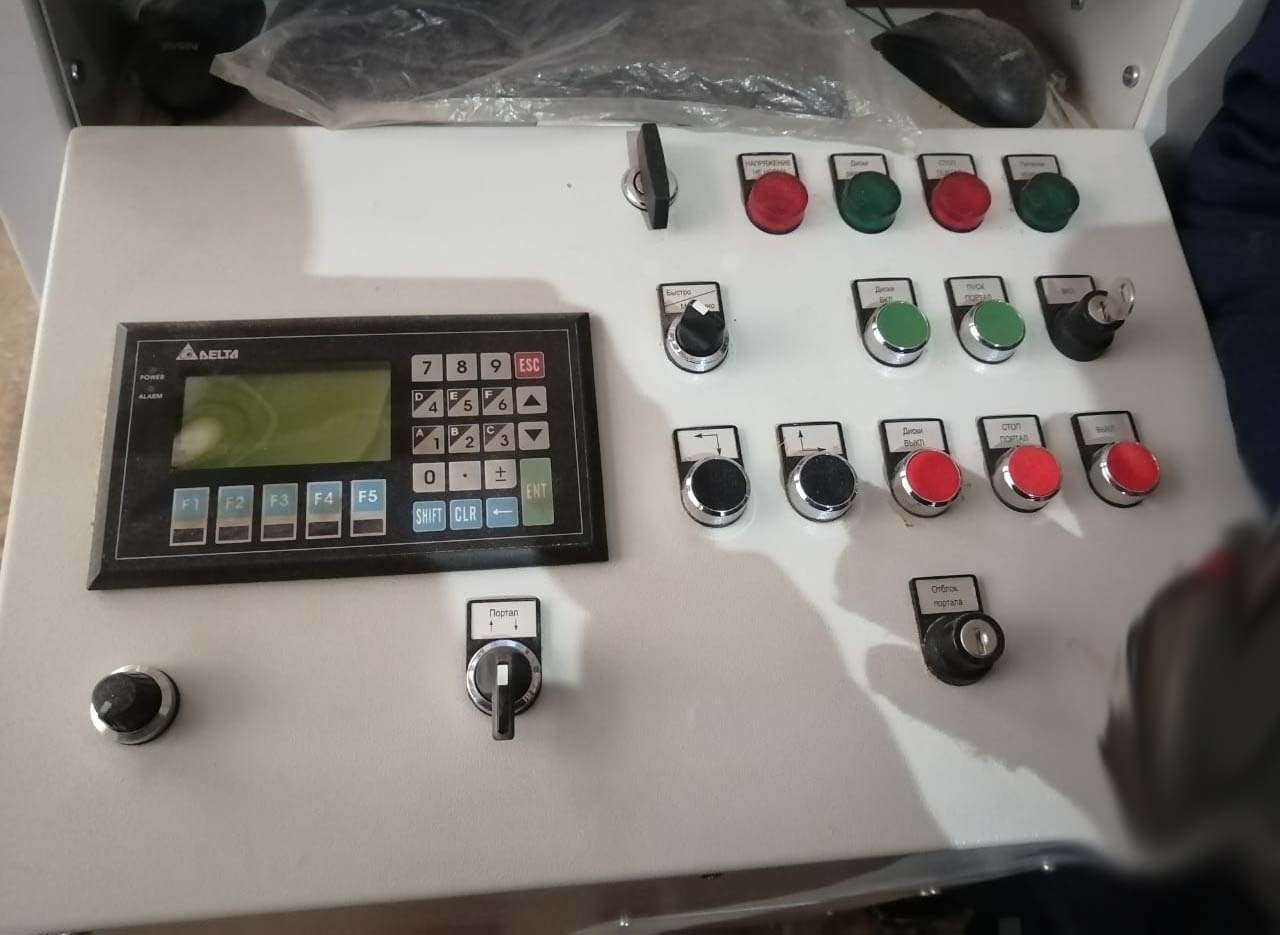

Пульт керування углового круглопильного двухдискового верстата Барс-5

Пульт керування углового круглопильного двухдискового верстата Барс-5

Пульт керування круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

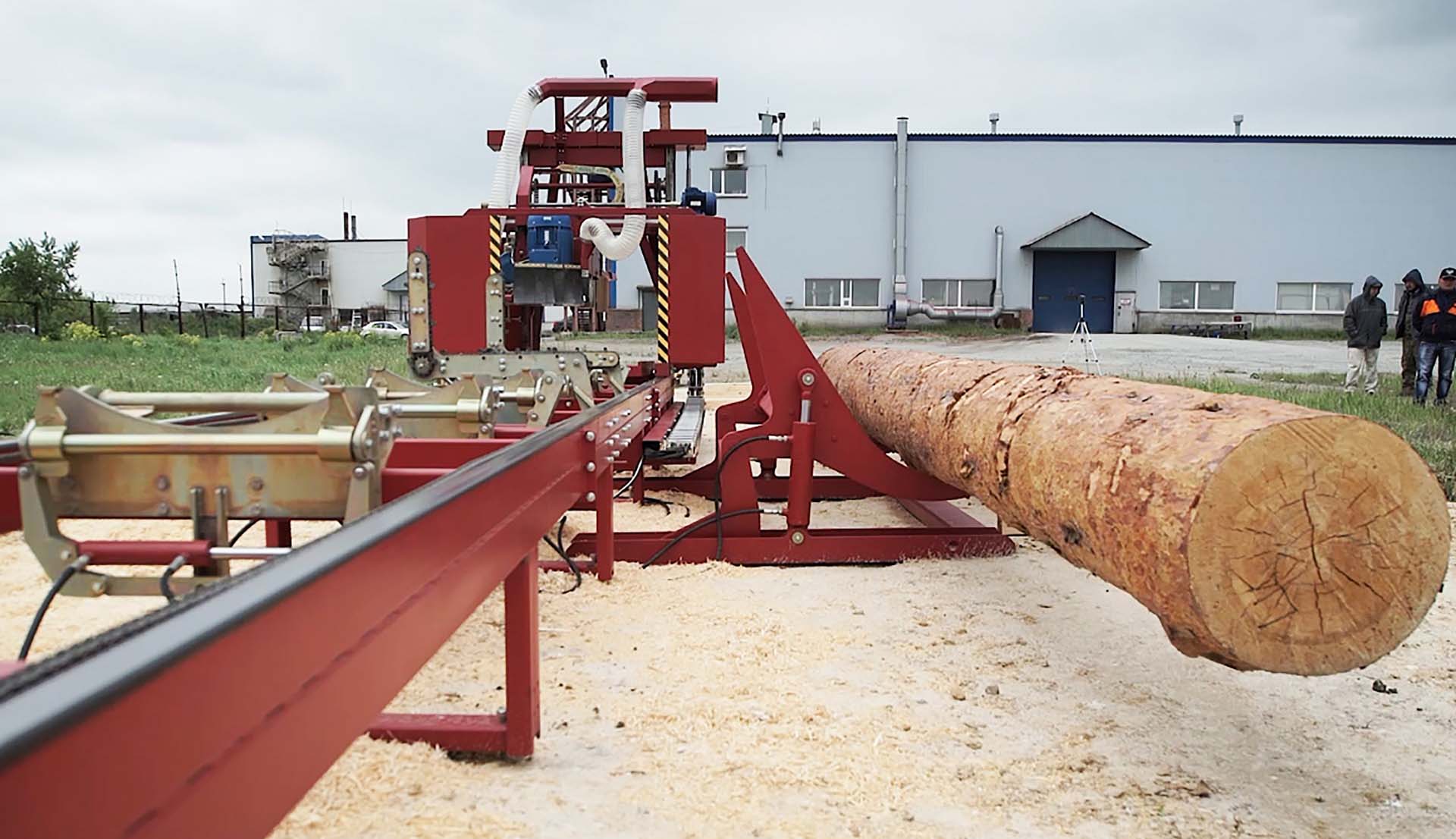

Гідроподъемник углового круглопильного двухдискового верстата Барс-5

Гідроподъемник круглопильного двухдискового верстата Барс-5. Дивитись у збільшеному масштабі

Барс-5 Верстат круглопильный двухдисковый для углового пиления. Відеоролик.

Технічні характеристики круглопильного універсального верстата Барс-5

Наименование параметра	Барс-5
Основні параметри верстата
Диаметр обрабатываемого бревна, м	100..950
Скорость подачі (пиления), м/мин	0..90
Длина обрабатываемого бревна, м	2..6
Длина направляючих верстата, мм	11600
Диаметр устанавливаемых горизонтальных пил (пильных дисков), мм	400..550
Максимальное сечение выпиливаемого бруса (глубина пропила), мм	200 х 200
Диаметр устанавливаемых вертикальних пил (пильных дисков), мм	450..550
Диаметр пильного вала (посадочное отверстие пильного диска), мм
Толщина пропила, мм
Удельное енергопотребление, кВт/куб.м	7
Производительность по пиловочнику в час, куб. м	1..2,5
Електроустаткування верстата
Род тока питающей сети	380В 50Гц
Количество електродвигателей на станке, шт
Електродвигун пилы вертикальной і горизонтальной, кВт (об/мин)	22 (2940)
Електродвигун вузла подъема (регулировка высоты), кВт
Електродвигун подачі, кВт
Габарит і масса верстата
Габарит пильного блока верстата (длина х ширина х высота), мм	11,5 х 2,36 х 3,0
Масса пильного блока верстата, кг	2670
