ЦОД-450 Верстат круглопильный кромкообрезной двухдисковый
Схеми, опис, характеристики

Відомості про виробника круглопильного кромкообрезного верстата ЦОД-450

Производителем круглопильного кромкообрезного верстата ЦОД-450 является компания ЛесоТехника, ООО, г. Санкт Петербург.

ЦОД-450 Верстат кромкообрезной двухдисковый для обрізання кромок і раскроя необрезной доски. Назначение, область применения

Верстат ЦОД-450 предназначен для обрізання кромок і раскроя необрезной доски з целью получения обрезного пиломатериала, а также для двухсторонней откромковки горбыльной доски з целью дальнейшей её переработки в обрезной пиломатериал на горбыльно-ребровом станке типа ГР-500. Другое применение верстата не рекомендуется.

Принцип роботи і особливості конструкції кромкообрезного верстата ЦОД-450

Пиломатериал базируется на станине кромкообрезного верстата ЦОД-450 нерухомо і зажимается з торца, а пильная тележка вручную перемещается по направляющим станины.

Для распиловки применяются пильные диски диаметром до 450 мм как простые, так из высокопрочной стали з твердосплавными зубьямии или победитовыми напайками отечественного или импортного производства. Диаметр посадочный - 50 мм.

Каждая дискова пила имеет свой електродигатель, соединенный непосредственно з пильным валом.

Одна пила устанавливается на нерухомий шпиндель, другая на подвижный. Расстояние между пилами регулируется винтовым механізмом по линейке.

Подвижная пила имеет механізм быстрой фиксации размеров з помощью упоров.

На верстат ЦОД-450 также може устанавливаться лазерный указатель пропила МЛК-10, рисующий линию по всей длине доски в месте прохождения пильных дисков, что увеличивает еффективность роботи на станке в случае необходимости оптимизации раскроя материала.

Особливості кромкообрезного верстата ЦОД-450:

• Распиловка материала производится в двух направлениях;
• Возможность роботи как одним диском так і двумя дисками одновременно;
• Кромкует горбыльную і необрезную доску;
• Кабель к електродвигунам подвешен на постоянно натянутом тросе.

Комплект поставки кромкообрезного верстата ЦОД-450:

• Станина 4 секции
• Опорная стойка 8 шт.
• Торцевой зажим 2 шт.
• Стойка натяжения троса 2 шт.
• Трос металлический комплект
• Крепеж комплект
• Пильная тележка 1 шт. в сборе
• Роликовый прижим 2 шт.
• Электрический разъем 1 шт.
• Ключ рожковый №41 1 шт.
• Ключ рожковый №60 1 шт.
• Ключ трубчатый 17 мм 2 шт.
• Инструкция по експл. 1 шт.

Схема распиловки на круглопильном кромкообрезном двухдисковом станке ЦОД-450

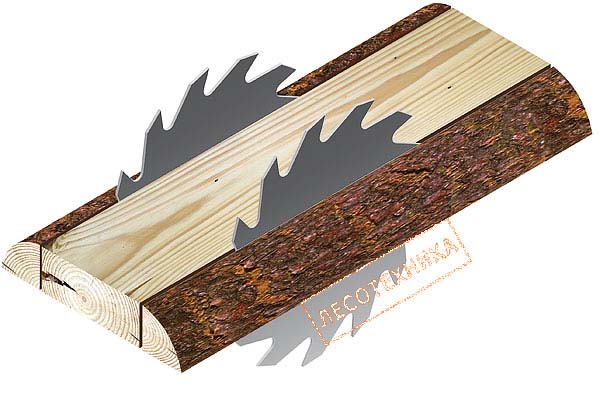

Схема распиловки на кромкообрезном станке ЦОД-450

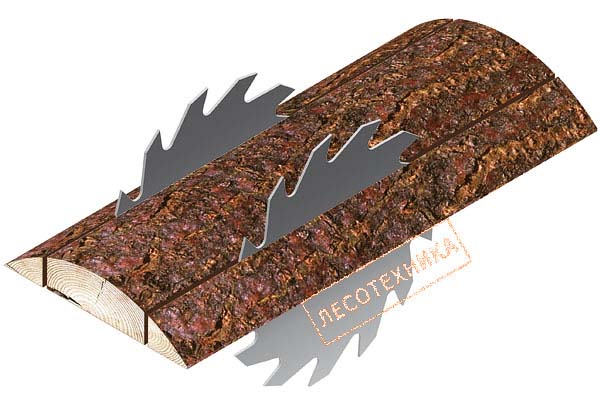

Схема распиловки на кромкообрезном станке ЦОД-450

Загальний вигляд круглопильного кромкообрезного двухдискового верстата ЦОД-450

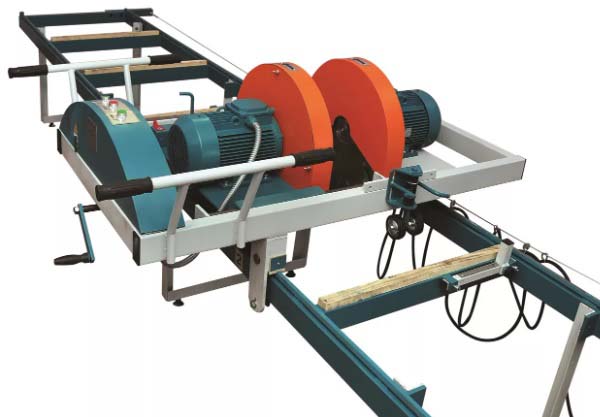

Фото кромкообрезного двухдискового верстата ЦОД-450

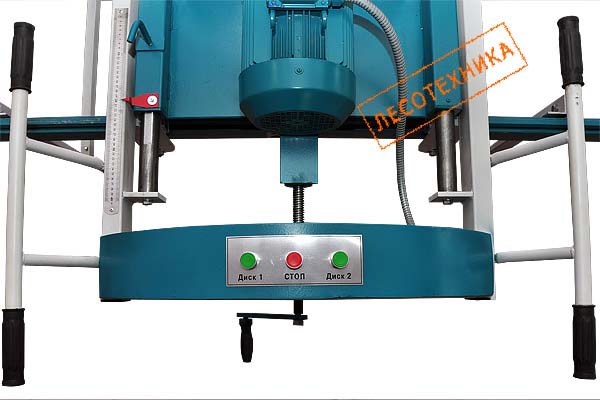

Фото кромкообрезного двухдискового верстата ЦОД-450

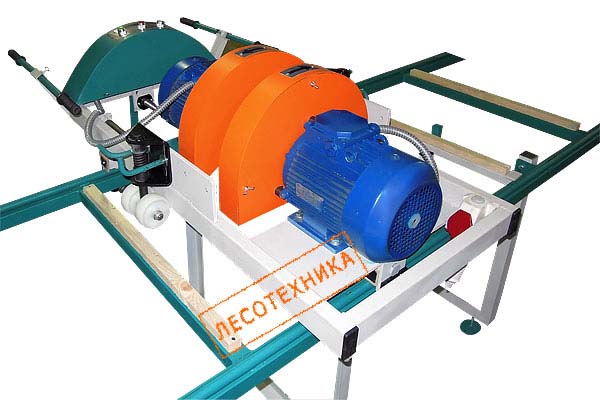

Фото кромкообрезного двухдискового верстата ЦОД-450

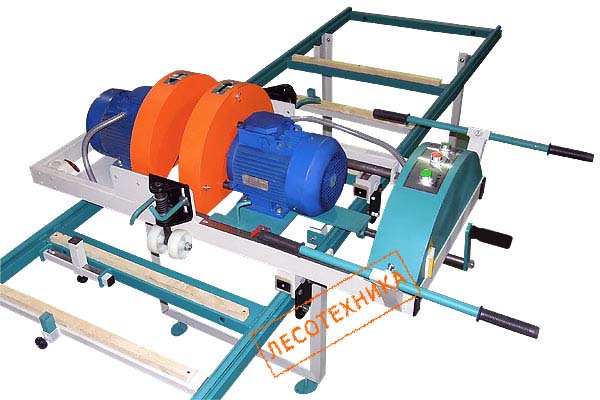

Фото кромкообрезного двухдискового верстата ЦОД-450

ЦОД-450 Верстат круглопильный кромкообрезной двухдисковый. Відеоролик.

Технічні характеристики кромкообрезного верстата ЦОД-450

Наименование параметра	ЦОД-450
Основні параметри верстата
Толщина обрабатываемого материала, мм	10..80
Ширина обрабатываемого материала, мм	60..700
Длина обрабатываемого материала, м	800..7000
Диаметр устанавливаемых пил (пильных дисков), мм	350, 400, 450
Диаметр пильного вала (посадочное отверстие пильного диска), мм	50
Просвет пильной рамки, мм	100
Наибольшее расстояние между пилами, мм	50..350
Размер получаемой заготовки при работе по упору, мм	5..170
Способ подачі пильной каретки	вручную
Способ переміщення подвижного диска	винтовой
Возможность пиления в 2-х направлениях	да
Раскрой необрезной / обрезной доски	да
Раскрой горбыльной доски	да
Раскрой на рейку, штакетник і т.д.	да
Подключение установки удаления опилок	да
Електроустаткування верстата
Род тока питающей сети	380В 50Гц
Количество електродвигателей на станке, шт	2
Електродвигун пилы, кВт (об/мин)	11 (3000) х 2
Габарит і масса верстата
Габарит пильного блока верстата (длна х ширина х высота), м	1400 х 1200 х 8550
Масса пильного блока верстата, кг	400
