ГР-500 Верстат круглопильный горбыльно-ребровой
Схеми, опис, характеристики

Відомості про виробника круглопильного горбыльно-ребрового верстата ГР-500

Производителем круглопильного горбыльного верстата ГР-500 является компания ЛесоТехника, ООО, г. Санкт Петербург.

ГР-500 Верстат круглопильный горбыльно-ребровой для переработки горбыля. Назначение, область применения

Горбыльный верстат ГР-500 проходного типа, однопильный з вертикальным расположением пильного диска предназначен для переработки отходов лесопиления, которые появляются в основном процессе деревопереработки (деловой горбыль, трехкантный брус, обрезки досок і т. д.) на качественный пиломатериал для максимального выхода деловой древесины.

Горбыль (горбыльная доска) распиливается на горбыль і необрезную доску пригодную для дальнейшей обробки на кромкообрезном станке.

Кромленый горбыль распиливается на рейки і дощечки, обеспечивая, таким образом, больший коеффициент использования древесины і тем самым, повышая рентабельность производства.

Верстат ГР-500 применяется в столярном производстве, на лесопильных предприятиях, в производстве погонажных изделий і паллетной заготовки.

Верстат ГР-500 устанавливается как отдельное обладнання или в составе производственной линии совместно з брусующим і многопильным верстатом.

Верстат предназначен:

• для переработки горбыльной доски
• для переработки обрезков, остающихся після раскроя необрезной доски
• в качестве делительного верстата
• в качестве верстата второго ряда для распиловки трехкантного бруса в обрезную доску

Принцип роботи і особливості конструкції верстата ГР-500

Верстат настраивается на толщину выпиливаемой доски. Для етого передвигается упорно—роликовая линейка з помощью гвинта з трапециедальной резьбой і линейки.

Подающий механізм захватывает заготовку і перемещает її прижимая її к упорно—роликовой линейке. Текстолитовая пластина для уменьшения коеффициента трения заготовки об стол.

Механізм подачі копирующего типа обеспечивает одинаковое давление прижима заготовки к роликовой линейке независимо от толщины заготовки.

Для удаления опилок предусмотрен патрубок диаметром 100 мм для подсоединения к аспирационной установці (системе).

За пильным диском установлен расклинивающий нож, который защищает пильный диск от перегрева і увеличивает срок службы инструмента.

Расклинивающий нож - ето металлическая пластина, установленная в плоскости пильного диска з целью предотобертання трения і заклинивания задньої частини пильного диска в распиливаемом материале в следствии внутренних напряжений древесины или при смещении заготовки от оси пильного диска.

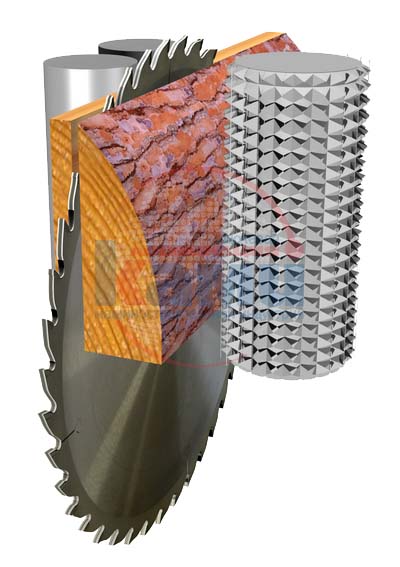

Схема распиловки на круглопильном горбыльно-ребровом станке ГР-500

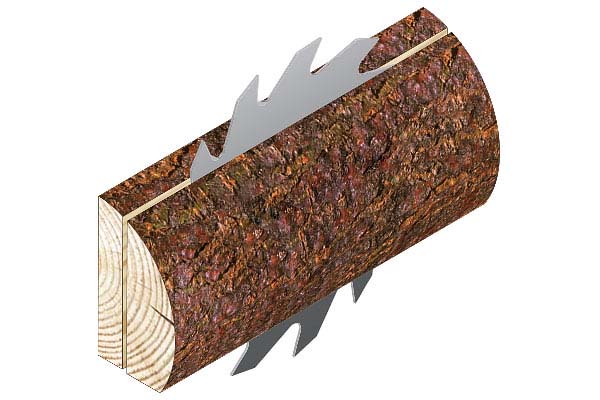

Схема распиловки горбыля на станке ГР-500

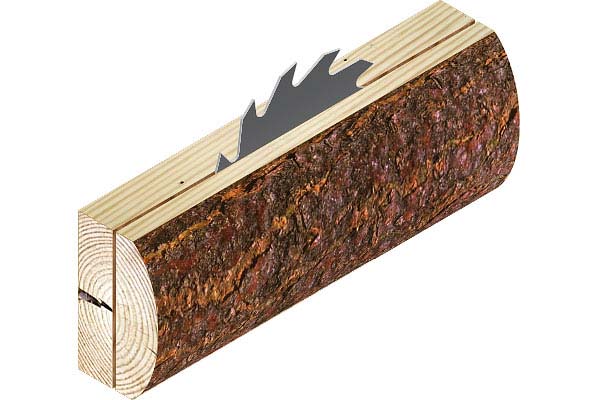

Схема распиловки трехкантного бруса на станке ГР-500

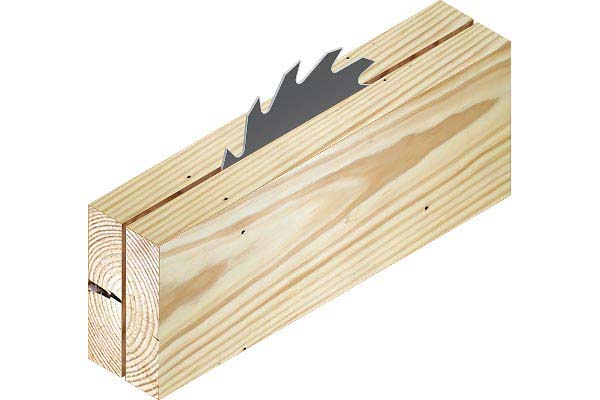

Схема распиловки четырехкантного бруса на станке ГР-500

Схема распиловки на горбыльно-ребровом станке ГР-500

Загальний вигляд круглопильного горбыльно-ребрового верстата ГР-500

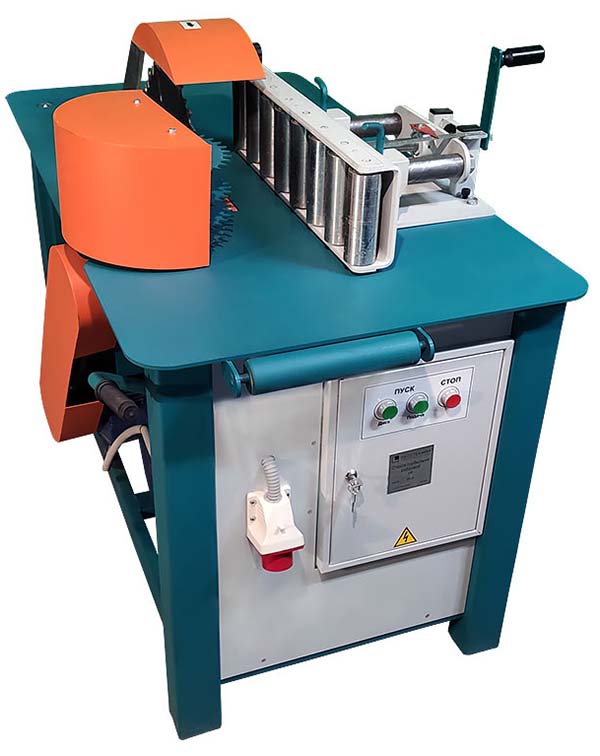

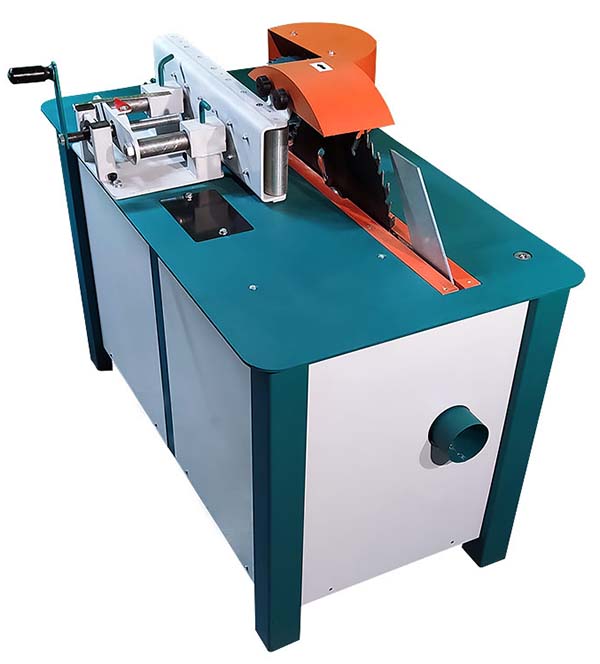

Фото горбыльно-ребрового верстата ГР-500

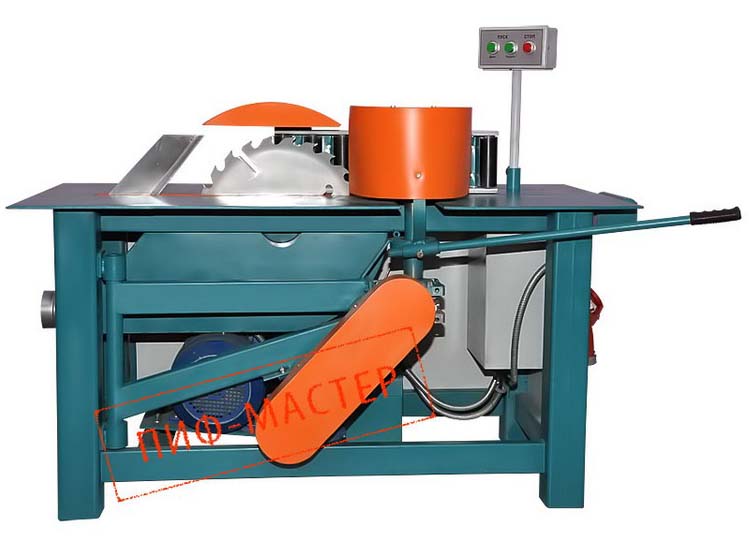

Фото горбыльно-ребрового верстата ГР-500

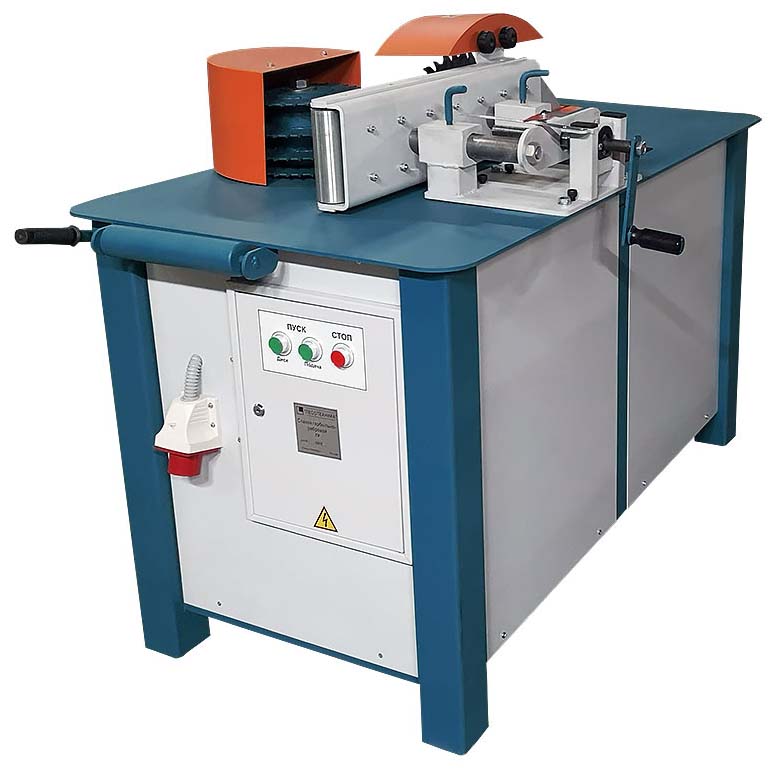

Фото горбыльно-ребрового верстата ГР-500

Фото горбыльно-ребрового верстата ГР-500

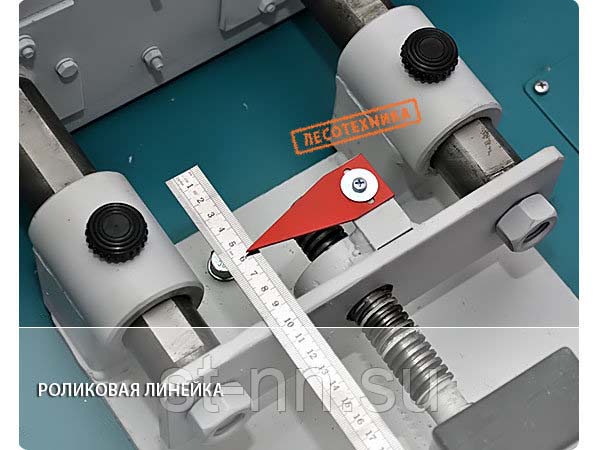

Фото линейки горбыльно-ребрового верстата ГР-500

ГР-500 Верстат круглопильный горбыльно-ребровой. Відеоролик.

Технічні характеристики горбыльного верстата ГР-500

Наименование параметра	ГР-500	ГР-630	СМ-500
Основні параметри верстата
Толщина обрабатываемого материала, мм	10..350	10..350	10..200
Ширина обрабатываемого материала (высота обробки), мм	150	240	50..175
Длина обрабатываемого материала, м	800..∞	800..∞	800..∞
Диаметр устанавливаемых пил (пильных дисков), мм	400-450-500	450-500-630	400-450-500
Диаметр пильного вала (посадочное отверстие пильного диска), мм	50	50	50
Скорость подачі, м/мин	9; 13; 17	9; 13; 17	12; 16; 20
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	2	2
Електродвигун пильного диска, кВт (об/мин)
Електродвигун подачі, кВт (об/мин)
Установленная мощность, кВт (об/мин)	12,1	19,3	15,75
Габарит і масса верстата
Габарит пильного блока верстата (длна х ширина х высота), м	1820 х 821 х 1550	1700 х 1200 х 1350	1000 х 760 х 1060
Масса пильного блока верстата, кг	480	620	380
