OPTIdrill B 28H Верстат свердлильний
схеми, опис, характеристики

Відомості про виробника свердлильного верстата OPTIdrill B 28H

Виробник – компанія Optimum Maschinen Germany GmbH Dr. Robert-Pfleger-Str. 26 D-96103 Hallstadt.

Постачальником настільного свердлувального верстата OPTIdrill B 28H є ПГ Векпром , ТОВ зареєстрована за адресою 140181, Московська обл., м. Жуковський, вул. Праволінійна, д. 33, ОФІС 310-315. Компанії присвоєно ІПН 5040108151, КПП 504001001, ОГРН 1115040007378. https://opti-drill.ru/

OPTIdrill B 28H свердлильний верстат. Призначення, сфера застосування

Cверлильний верстат B 28H призначений для обробки отворів діаметром до 28 мм у середніх деталях.

На верстаті B 28H можна виконувати: свердління, розсвердлювання, зенкерування, розгортання та розточування отворів.

Принцип роботи та особливості конструкції верстата

• Потужний та малошумний промисловий електродвигун;
• Окрема кнопка аварійного вимкнення верстата.
• Стійка лита колона;
• Обмежувач глибини свердління;
• Високоточний, стійкий свердлильний стіл з діагональними Т-подібними пазами та периферичним каналом відведення охолоджуючої рідини.
• Свердлильний стіл обертається на 360 °;
• Захисний кожух клинопасової передачі з кінцевим вимикачем;
• Механізм швидкої фіксації клинопасової передачі;
• Великий та зручний литий алюмінієвий штурвал подачі пінолі (з м'якими накладками на рукоятках для моделей B 16H та B 24H);
• Масивна, великогабаритна опорна плита з пазами, посилена ребрами твердості;
• При знятому свердлильному столі поверхня основи верстата може бути використана для встановлення особливо високих заготовок;
• Гарантоване радіальне биття пінолі шпинделя трохи більше 0,015 мм;
• Шпиндель встановлений у високоточних шарикопідшипниках;
• Високоякісний швидкозатискний патрон входить до стандартної комплектації;
• Великий захисний екран із кінцевим вимикачем легко регулюється по висоті;
• Починаючи з моделі B 24H - Верстатний світильник.
• Починаючи з моделі B 24H (400 В) - Пряме та зворотне обертання шпинделя.
• Починаючи з моделі B 28H – Швидка заміна інструменту за допомогою вбудованого виштовхувача;

Комплектація свердлильного верстата B 28H

• Швидкозатискний патрон 1-16 мм;
• Перехідне оправлення МК 3/ B 16;
• Гайки для Т-подібних пазів.

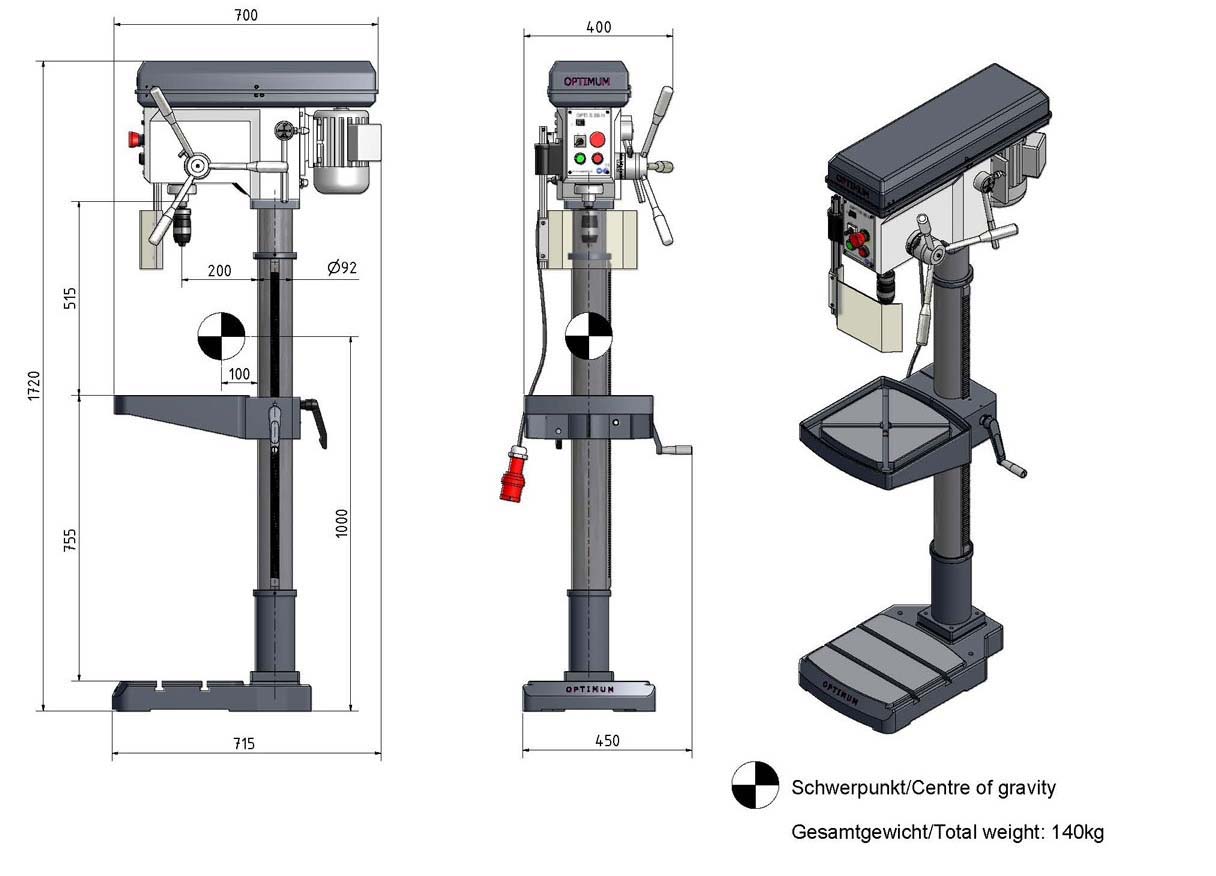

Загальний вигляд свердлувального верстата OPTIdrill B 28H

Загальний вигляд свердлувального верстата OPTIdrill B 28H

Загальний вигляд свердлувального верстата OPTIdrill B 28H. Дивитись у збільшеному масштабі

Розташування органів керування свердлильним верстатом OPTIdrill B 28H

Розташування органів керування свердлильним верстатом OPTIdrill B 28H

Розташування органів керування свердлильним верстатом OPTIdrill B 28H. Дивитись у збільшеному масштабі

Специфікація органів керування свердлильним верстатом OPTIdrill B 28H

• 1. Ремінна передача під кришкою
• 2. Важіль подачі шпинделя
• 3. Кнопка аварійної зупинки
• 4. Керування включенням/вимкненням двигуна верстата
• 5. Свердлильний патрон
• 6. Робочий стіл
• 7. Регулювання висоти столу
• 8. Важіль натягу ременя

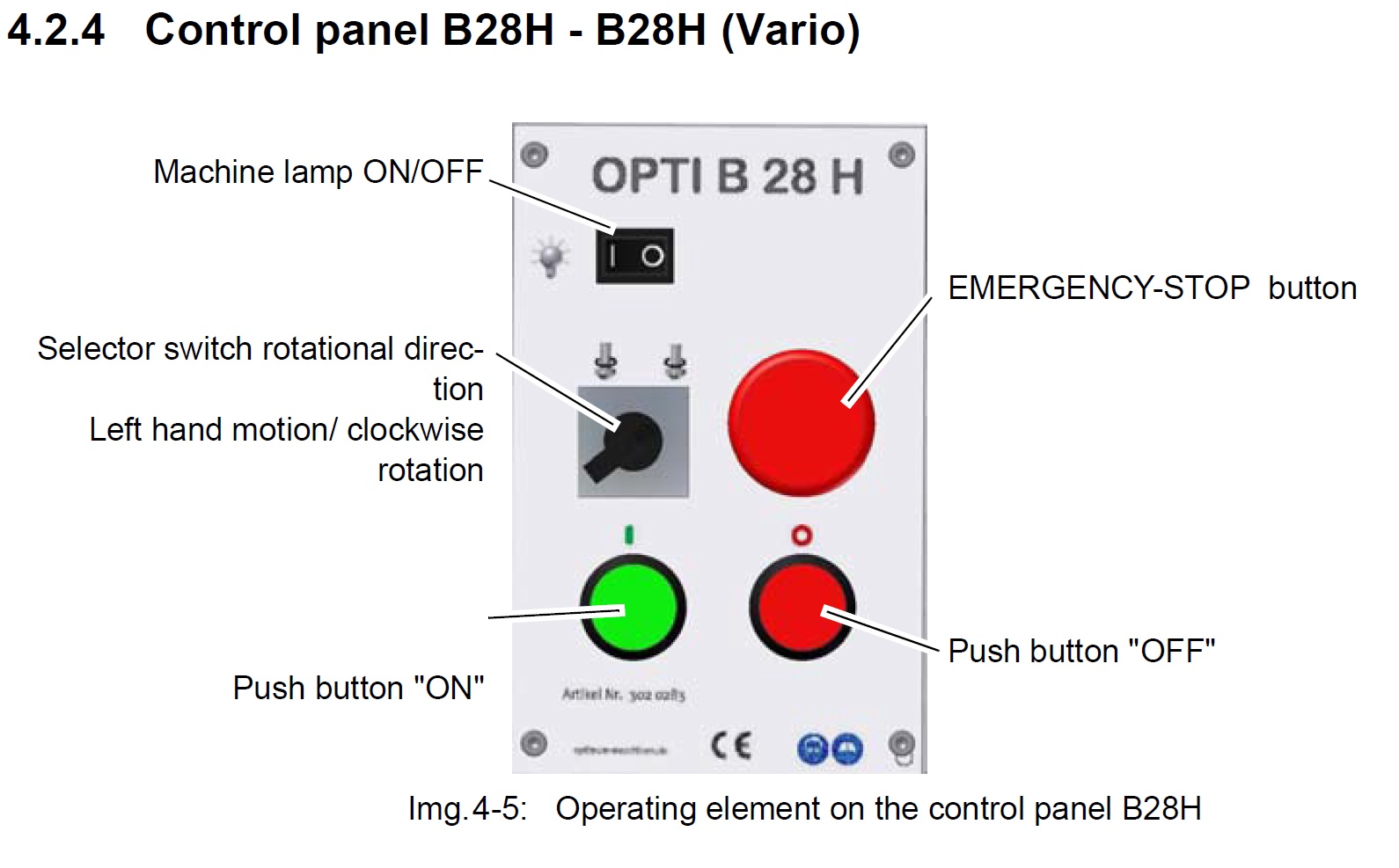

Пульт керування свердлильним верстатом OPTIdrill B 28H

Пульт керування свердлильним верстатом OPTIdrill B 28H. Дивитись у збільшеному масштабі

Пульт керування свердлильним верстатом OPTIdrill B 28H

• Вмикач освітлення верстата - Machine lamp ON/OFF
• Перемикач напряму обертання шпинделя - Selector switch rotational direction
• Аварійна кнопка СТОП - EMERGENCY-STOP button
• Кнопка вмикання електродигача - Push button "ON"
• Кнопка вимкнення електродигача - Push button "OFF"

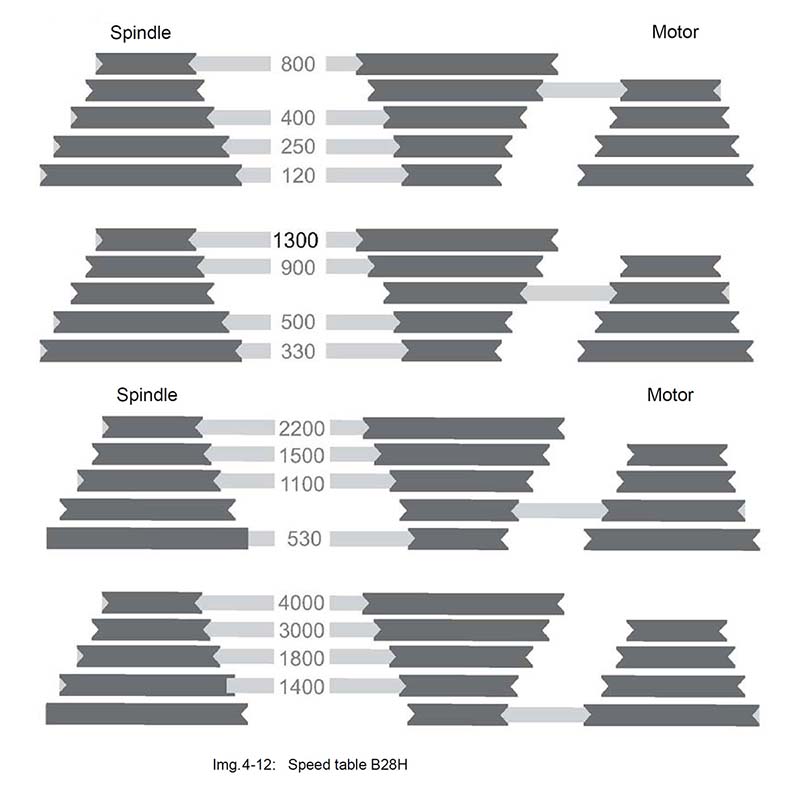

Схема перемикання швидкості шпинделя верстата OPTIdrill B 28H

Схема перемикання швидкості шпинделя верстата OPTIdrill B 28H

Схема перемикання швидкості шпинделя верстата OPTIdrill B 28H. Дивитись у збільшеному масштабі

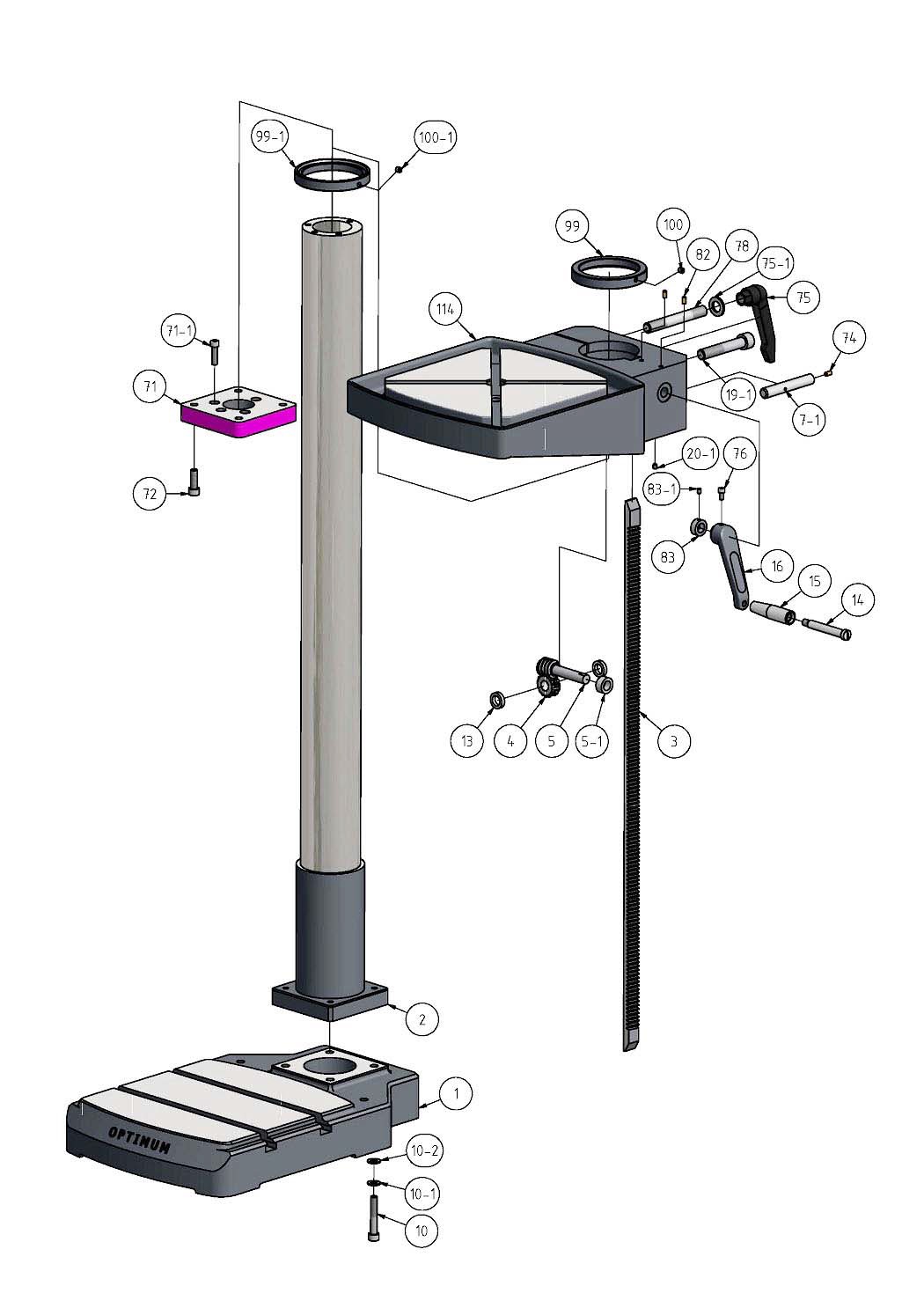

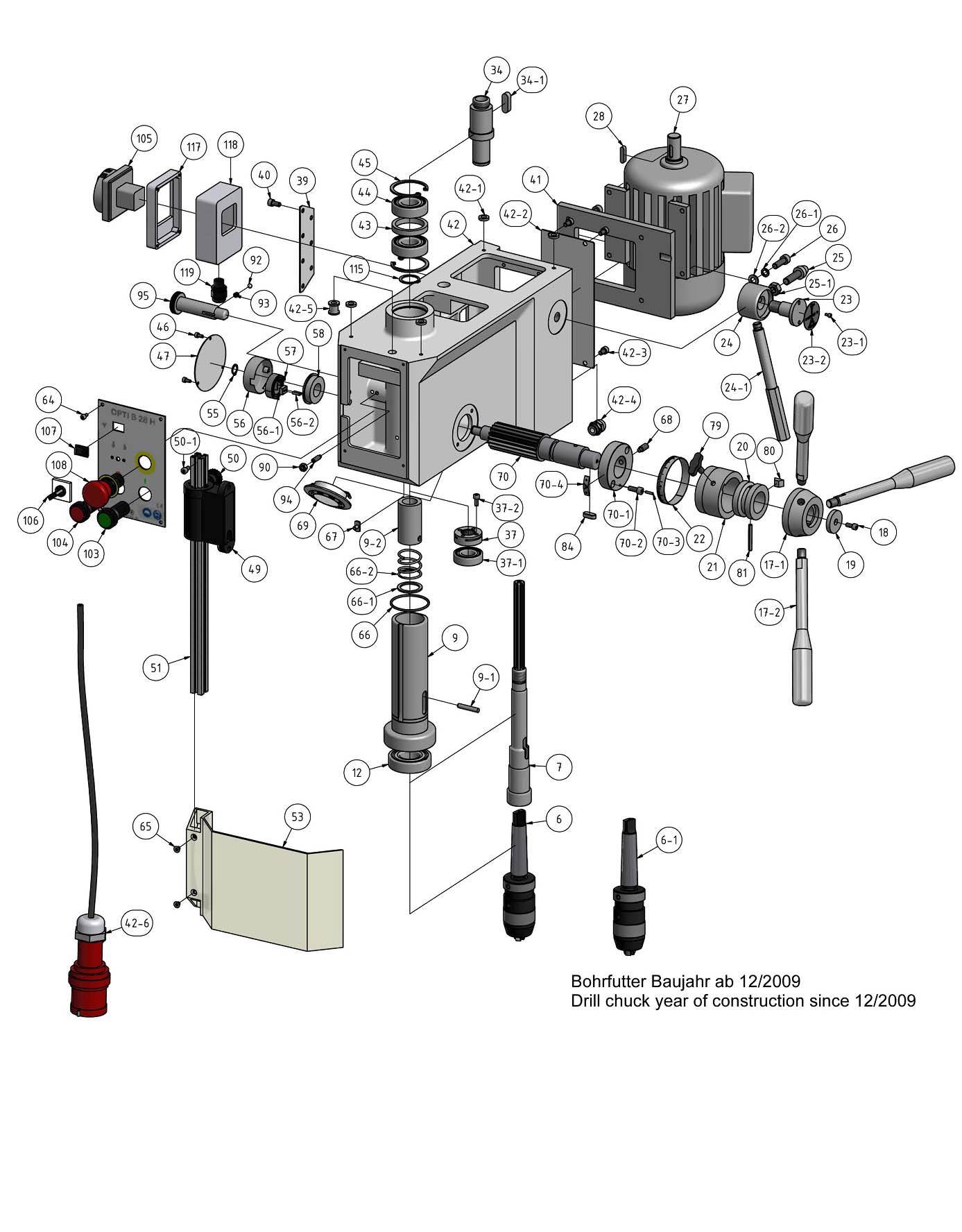

Схема складання свердлильного верстата OPTIdrill B 28H

Схема складання свердлильного верстата OPTIdrill B 28H

Схема складання свердлильного верстата OPTIdrill B 28H. Дивитись у збільшеному масштабі

Схема складання свердлильного верстата OPTIdrill B 28H

Схема складання свердлильного верстата OPTIdrill B 28H. Дивитись у збільшеному масштабі

Схема складання свердлильного верстата OPTIdrill B 28H

Схема складання свердлильного верстата OPTIdrill B 28H. Дивитись у збільшеному масштабі

Технічні характеристики верстата OPTIdrill B 28H

Найменування параметру	OPTIdrill B 24H	OPTIdrill B 24HV (Vario)	OPTIdrill B 28H	OPTIdrill B 28HV (Vario)
Основні параметри верстата
Діаметр свердління сталі, мм	20	20	28	28
Розмір столу, мм	280 х 300	280 х 300	340 x 360	340 x 360
Поворот столу, град	360°	360°	360°	360°
Розмір основи (опорної бази верстата), мм	300 x 447	300 x 447	320 x 320	320 x 370
Діаметр колони, мм	80	80	92	92
Найбільша відстань від торця шпинделя до столу, мм	515	515	858	858
Найбільша відстань від торця шпинделя до основи, мм	681	681	1274	1274
Відстань від шпинделя до колони (виліт, радіус повороту), мм	165	165	200	200
Шпиндель
Швидкість обертання шпинделя, об/хв (Число ступенів)	350..4000 (7)	100..5950 (4)	120..4000 (16)	35..5600 (12)
Хід шпинделя (пінолі), мм	85	85	105	105
Конус шпинделя	MT2	MT2	MT3	MT3
Електроустаткування
Номінальна напруга живлення,	230В, 400В, 0,85 кВт	230В, 1,5 кВт	400В, 0,85 кВт	230В, 1,5 кВт
Тип двигуна	асинхронний	асинхронний	асинхронний	асинхронний
Габарити та маса верстата
Габарити пакування верстата (довжина ширина висота), мм	670 х 435 х 1000	670 х 435 х 1000	1600 х 1800 х 2000	1600 х 1800 х 2000
Маса верстата нетто/брутто, кг	84	85	140	141
