OPTIdrill B 28HV (Vario) Верстат свердлильний схеми, опис, характеристики
Відомості про виробника свердлильного верстата OPTIdrill B 28HV (Vario)
Виробник – компанія Optimum Maschinen Germany GmbH Dr. Robert-Pfleger-Str. 26 D-96103 Hallstadt.
Постачальником настільного свердлувального верстата OPTIdrill B 28HV є ПГ Векпром , ТОВ зареєстрована за адресою 140181, Московська обл., м. Жуковський, вул. Праволінійна, д. 33, ОФІС 310-315. Компанії присвоєно ІПН 5040108151, КПП 504001001, ОГРН 1115040007378. https://opti-drill.ru/
OPTIdrill B 28HV верстат свердлильний. Призначення, сфера застосування
Cверлильний верстат B 28HV призначений для обробки отворів діаметром до 28 мм у середніх деталях.
На верстаті B 28HV можна виконувати: свердління, розсвердлювання, зенкерування, розгортання та розточування отворів.
Принцип роботи та особливості конструкції верстата
Основна відмінність свердлильного верстата B 28HV (Vario) від B 28H – в електричній частинині, а саме – безступінчасте регулювання швидкості шпинделя. Інші вузли верстатів повністю ідентичні.

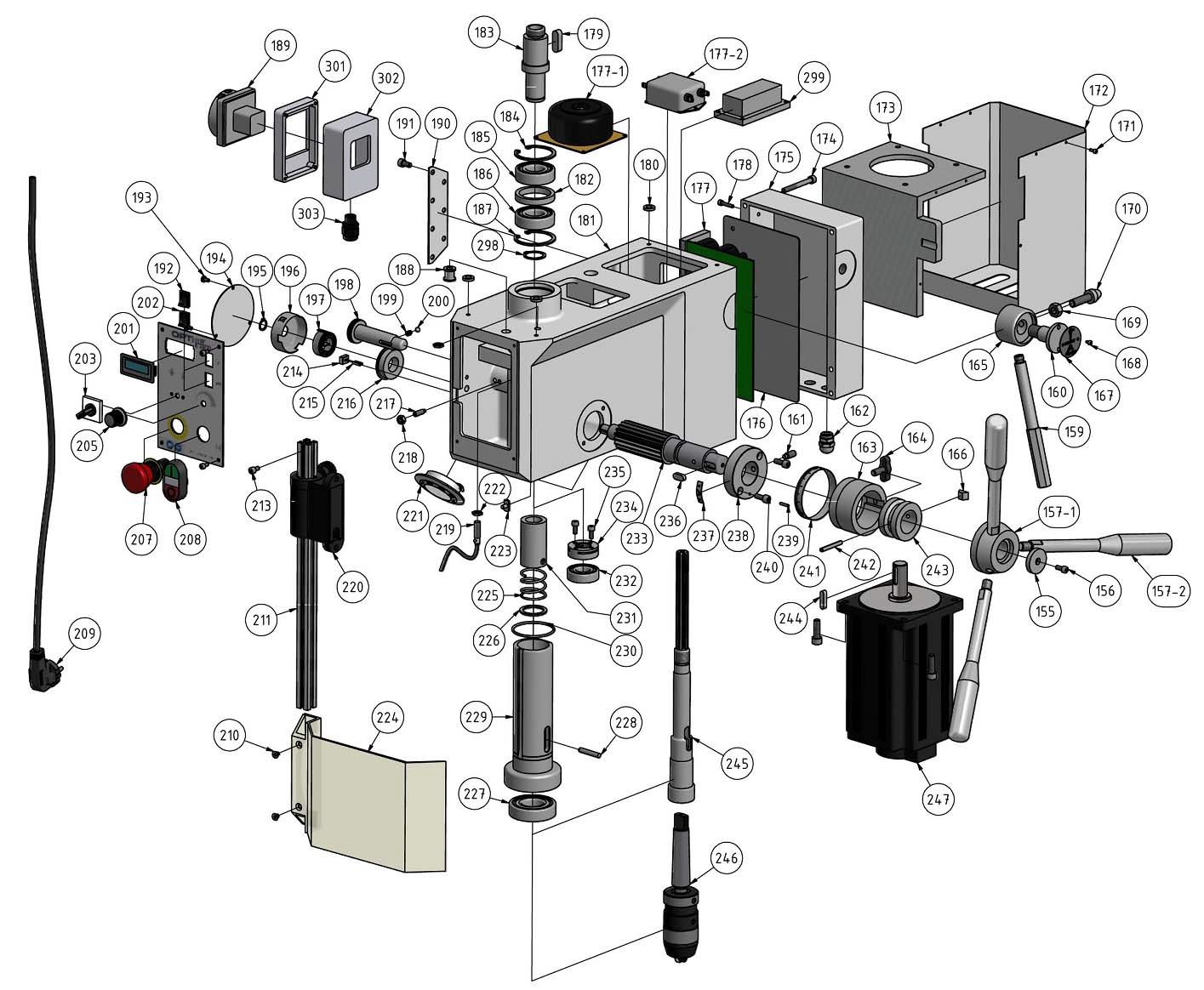

Потужний та малошумний промисловий електродвигун;

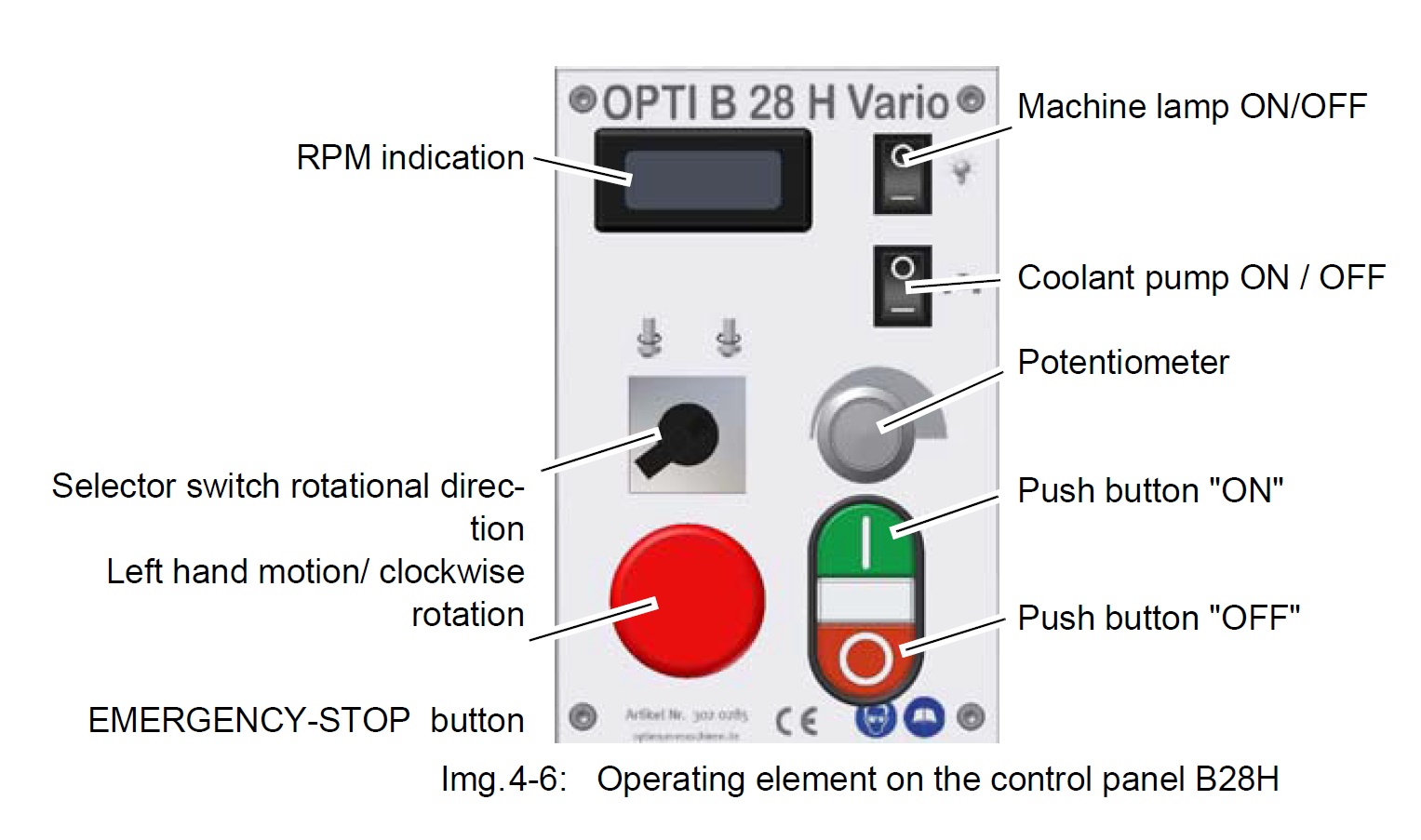

Окрема кнопка аварійного вимкнення верстата.

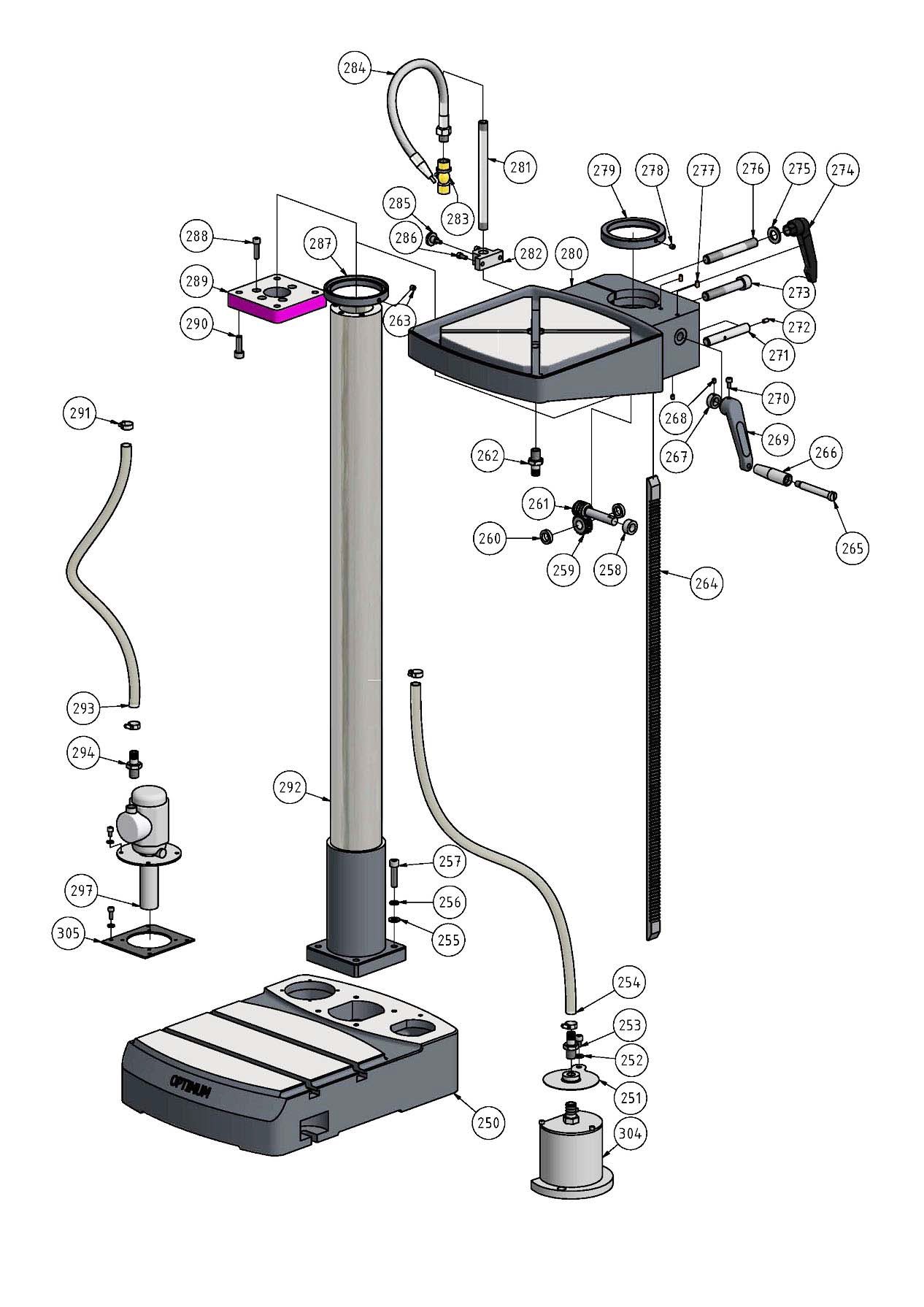

Стійка лита колона;
Обмежувач глибини свердління;
Високоточний, стійкий свердлильний стіл з діагональними Т-подібними пазами та периферичним каналом відведення охолоджуючої рідини.
Свердлильний стіл обертається на 360 °;

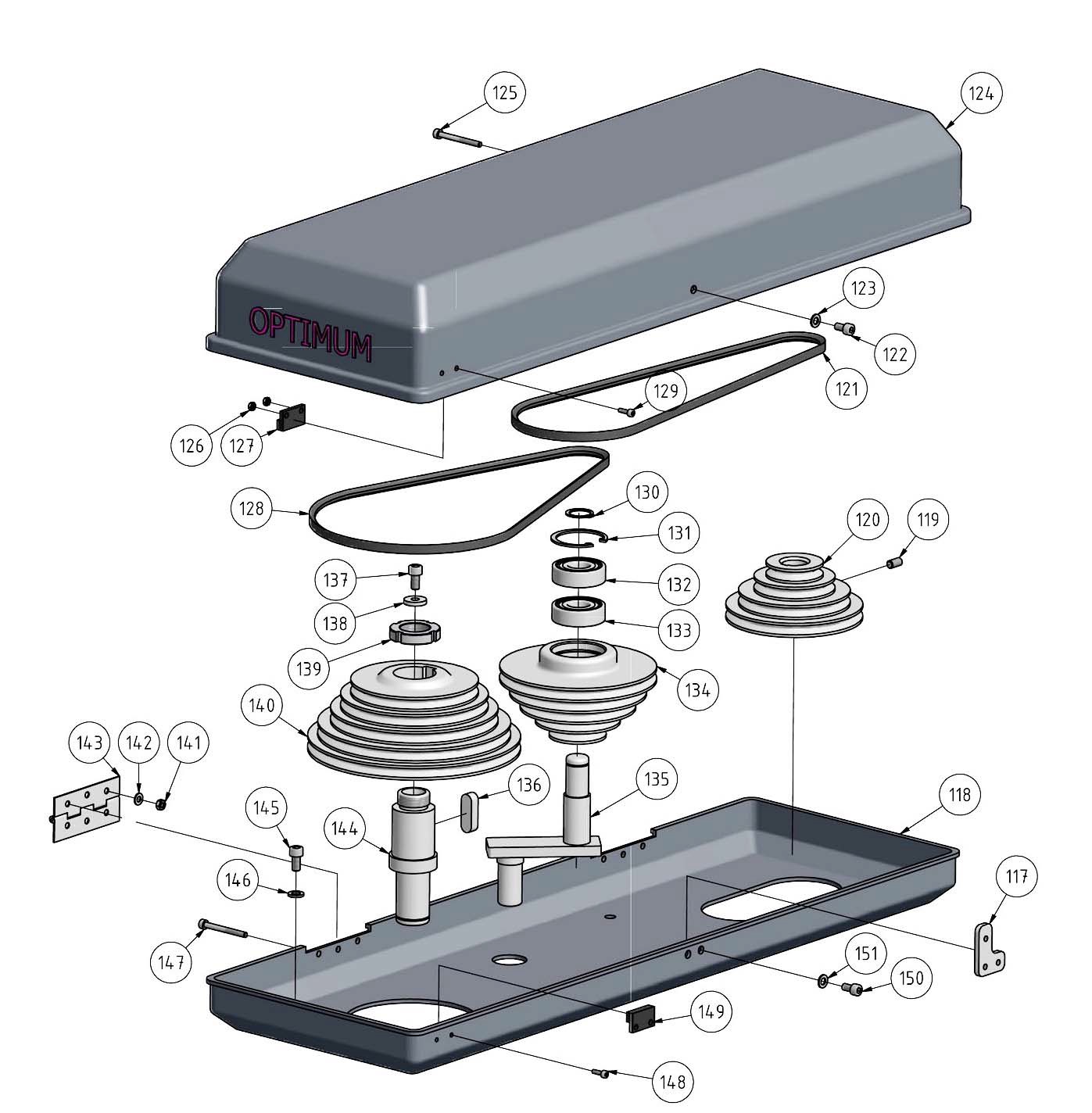

Захисний кожух клинопасової передачі з кінцевим вимикачем;
Механізм швидкої фіксації клинопасової передачі;
Великий та зручний литий алюмінієвий штурвал подачі пінолі (з м'якими накладками на рукоятках для моделей B 16H та B 24H);
Масивна, великогабаритна опорна плита з пазами, посилена ребрами твердості;
При знятому свердлильному столі поверхня основи верстата може бути використана для встановлення особливо високих заготовок;
Гарантоване радіальне биття пінолі шпинделя трохи більше 0,015 мм;
Шпиндель встановлений у високоточних шарикопідшипниках;
Високоякісний швидкозатискний патрон входить до стандартної комплектації;
Великий захисний екран із кінцевим вимикачем легко регулюється по висоті;
Починаючи з моделі B 24H - Верстатний світильник.
Починаючи з моделі B 24H (400 В) - Пряме та зворотне обертання шпинделя.
Починаючи з моделі B 28H – Швидка заміна інструменту за допомогою вбудованого виштовхувача;
Комплектація свердлильного верстата B 28HV
Швидкозатискний патрон 1-16 мм;
Перехідне оправлення МК 3/ B 16;
Гайки для Т-подібних пазів.

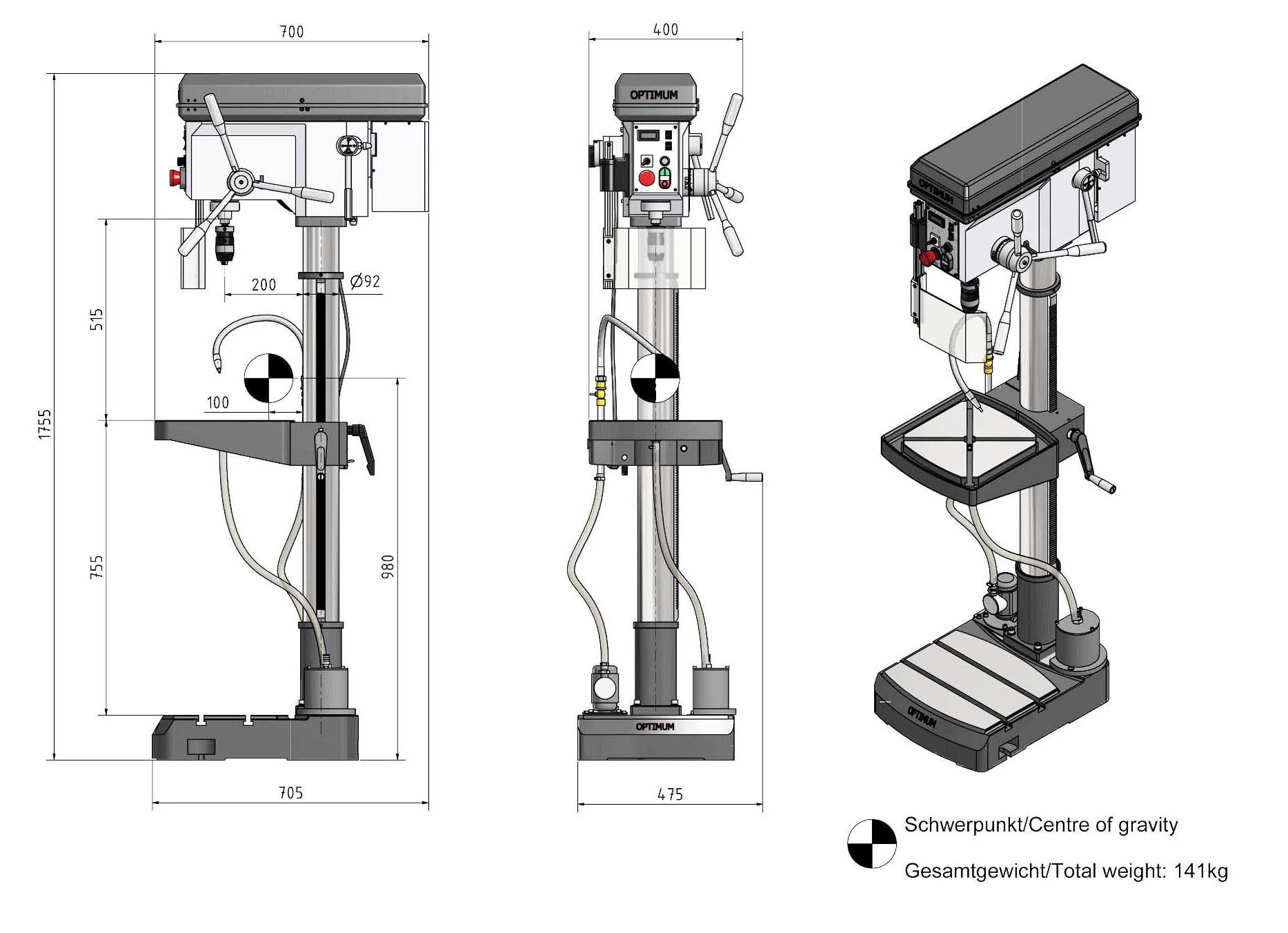

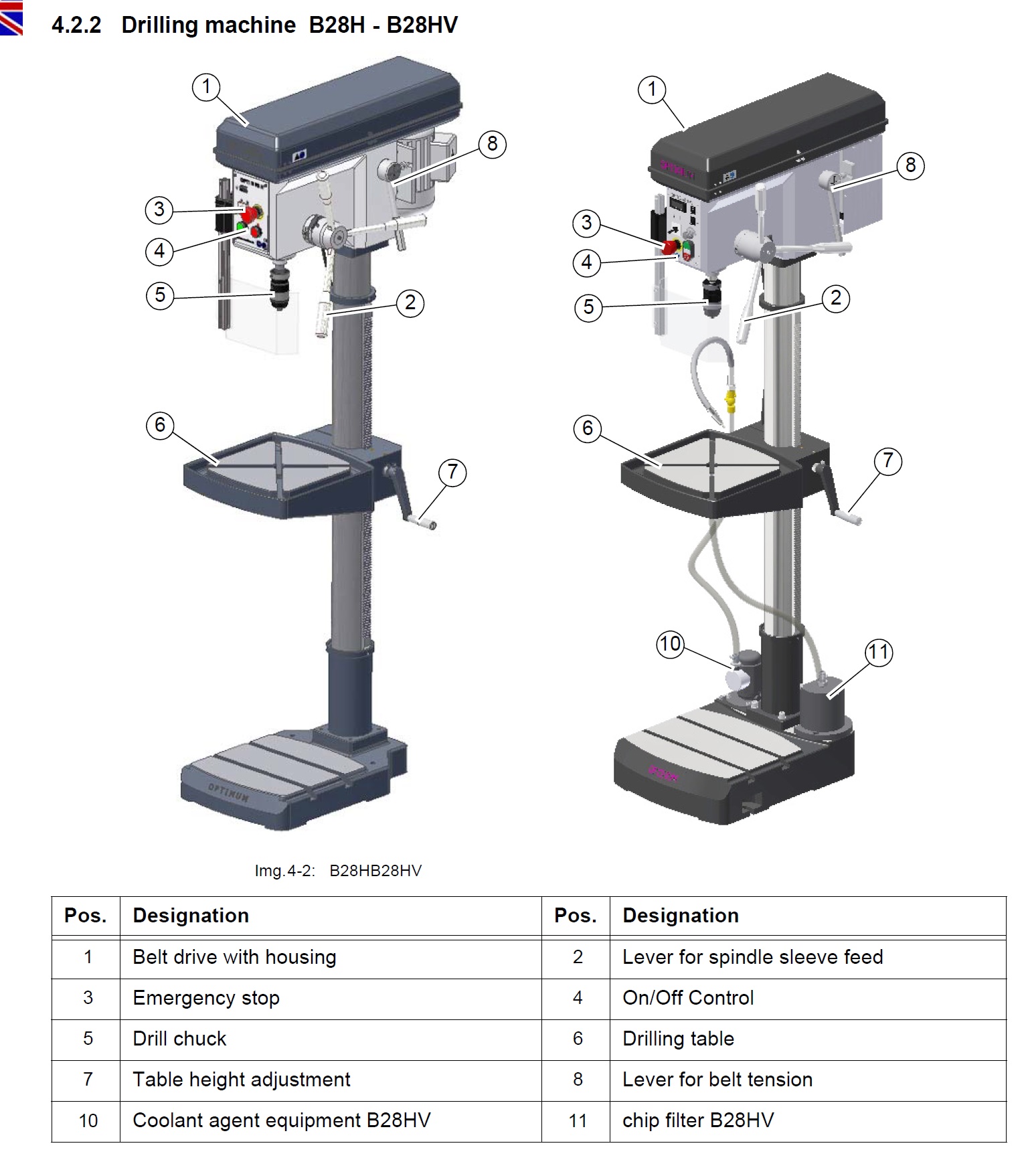

Загальний вигляд свердлильного верстата OPTIdrill B 28HV
Загальний вигляд свердлильного верстата OPTIdrill B 28HV
Найбільша відстань від торця шпинделя до столу, мм
515
515
858
858
Найбільша відстань від торця шпинделя до основи, мм
681
681
1274
1274
Відстань від шпинделя до колони (виліт, радіус повороту), мм
165
165
200
200
Шпиндель

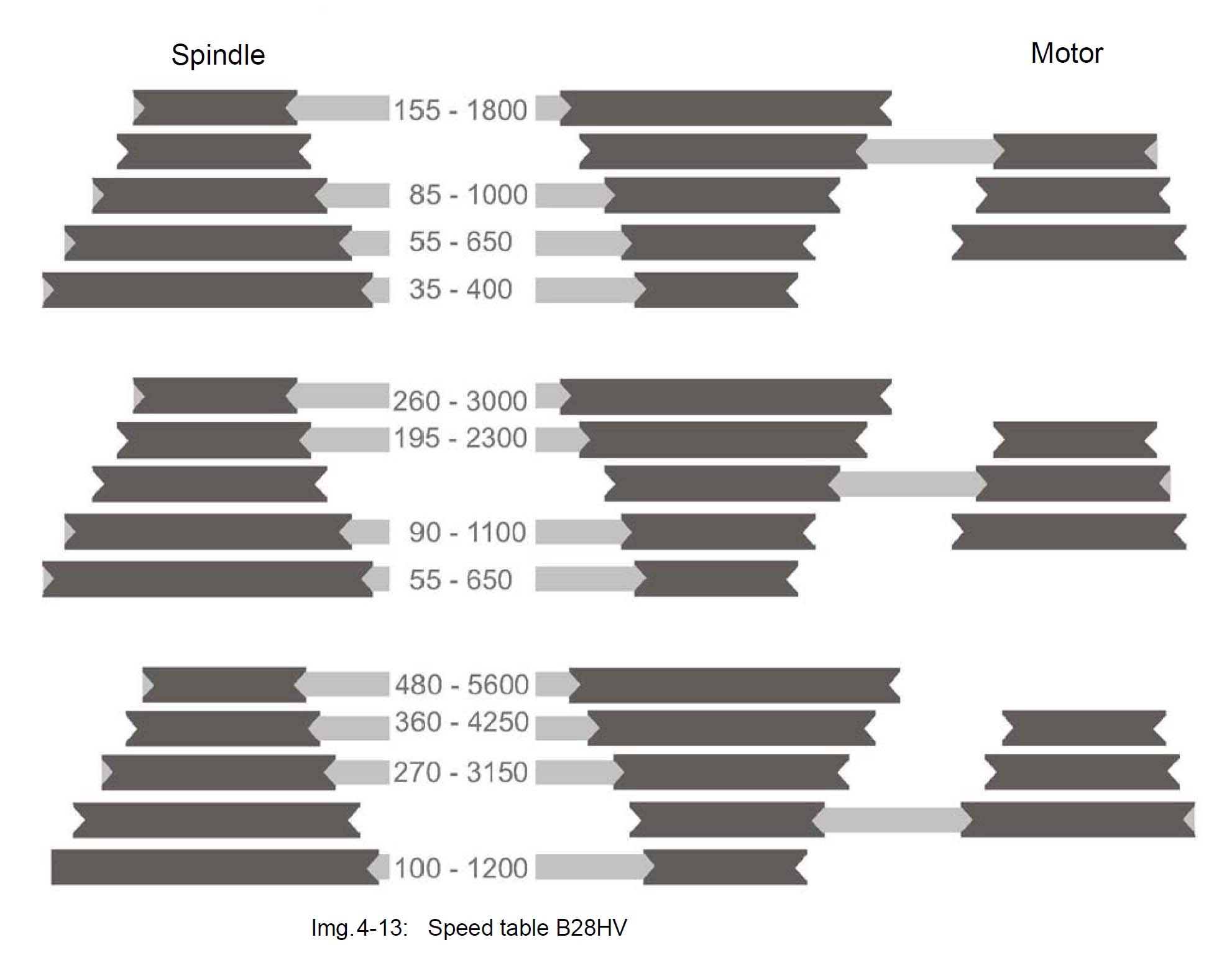

Швидкість обертання шпинделя, об/хв (Число ступенів)
350..4000 (7)
100..5950 (4)
120..4000 (16)
35..5600 (12)
Хід шпинделя (пінолі), мм
85
85
105
105
Конус шпинделя
MT2
MT2
MT3
MT3
Електроустаткування
Номінальна напруга живлення,
230В, 400В, 0,85 кВт
230В, 1,5 кВт
400В, 0,85 кВт
230В, 1,5 кВт
Тип двигуна
асинхронний
асинхронний
асинхронний
асинхронний
Габарити та маса верстата
Габарити пакування верстата (довжина ширина висота), мм
670 х 435 х 1000
670 х 435 х 1000
1600 х 1800 х 2000
1600 х 1800 х 2000
Маса верстата нетто/брутто, кг
84
85
140
141
