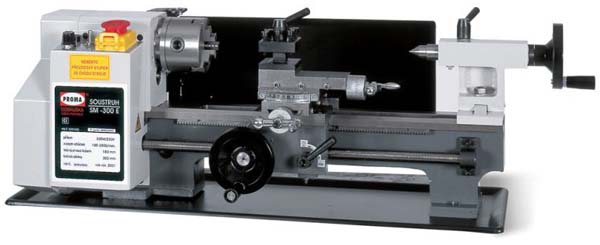

Виробником настільного міні-токарно-гвинторізного верстата SM-300E є PROMA-group. Міжнародна промислова група компаній , заснована в 1992 році в Чехії.
Proma-group була створена як торговельна асоціація, яка займалася збутом заточувальних верстатів, матеріалів, оснастки та електроінструменту. Пізніше профіль асоціації набув більш виразних форм, вона стала орієнтуватися переважно на якісні електроінструменти та обробні верстати.
У 2003 році PROMA-group вийшла на російський ринок і відкрила своє представництво у Москві.
Міні-токарний верстат Proma SM-300E є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.
Токарно-гвинторізний верстат Proma SM-300E призначений для токарної обробки заготовок із металів або пластмас з поверхнями, що мають форму тіл обертання. При цьому оброблена поверхня деталі може бути зовнішньою або внутрішньою, циліндричною, конічною або складною, утвореною поєднанням різних кривих.
Токарний верстат металу SM-300E призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.
Верстат SM-300E є настільним токарним верстатом і призначається для всіляких токарних робіт:
Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.
У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.
Настільний токарний верстат Proma SM-300E – чудове рішення для домашньої майстерні.
Токарно-гвинторізний верстат SM-300E призначений для роботи від однофазної мережі змінного струму напругою 220 ± 10 % і частотою 50 Гц.
Верстат SM-300E призначений для експлуатації за таких умов:
| Найменування параметру | СМ-300Е | |
|---|---|---|
| Основні параметри верстата | ||
| Найбільший діаметр заготовки над станиною, мм | 180 | |
| Найбільший діаметр заготовки над супортом, мм | 110 | |
| Найбільша довжина заготовки у центрах (РМЦ), мм | 250 | |
| Рекомендована глибина точення за один прохід, мм | ||
| Максимальна глибина точення за один прохід, мм | ||
| Максимальний розмір державки різця, мм | ||
| Шпиндель | ||
| Діаметр наскрізного отвору в шпинделі, мм | 20 | |
| Конус шпинделя | Морзе 3 | |
| Число ступенів частот прямого обертання шпинделя | Б/с | |
| Частота прямого обертання шпинделя, об/хв | 0..2500 | |
| Диаметр токарного патрона, мм | ||
| Кріплення шпинделя | ||
| Супорт. Подання | ||
| Найбільше поздовжнє переміщення каретки супорта, мм | 300 | |
| Переміщення супорта поздовжнє на один поділ лімба, мм | 0,025 | |
| Найбільше поперечне переміщення супорта, мм | 70 | |
| Переміщення супорта поперечне на один поділ лімба, мм | 0,025 | |
| Найбільше переміщення верхнього поворотного супорта (різцевих санок), мм | 70 | |
| Кут повороту різцевих санчат, град | ±90° | |
| Межі поздовжніх робочих подач супорту, мм/про | ||
| Межі кроків різьб метричних, що нарізаються, мм | 0,4..2 (10 стовпців) | |
| Межі кроків різьб дюймових, ниток/дюйм (TPI) | 12..52 (18 стовпців) | |
| Задня бабка | ||
| Конус задньої бабки | Морзе 2 | |
| Найбільше переміщення пінолі, мм | 50 | |
| Електроустаткування | ||
| Номінальна напруга живлення, | 220 в, 50 Гц | |
| Електродвигун головного приводу, кВт | 0,3 | |
| Габарити та маса верстата | ||
| Габарити верстата (довжина ширина висота), мм | 730 × 330 × 330 | |
| Маса верстата, кг | 40 |
