СРФ-204-1500 Верстат деревообрабатывающий рейсмусно-фуговальный переносной
Схеми, опис, характеристики

Відомості про виробника рейсмусового верстата СРФ-204-1500

Производителем рейсмусового деревообрабатывающего верстата СРФ-204-1500 является компания Зубр ОВК, ЗАО. Компания была основана в 2005 году і расположена в городе Мытищи. Адрес сайта: http://www.zubr.ru

Зубр СРФ-204-1500 Верстат рейсмусно-фуговальный настільний. Назначение, область применения

Верстат рейсмусно-фуговальный СРФ-204-1500, имеющий функции рейсмуса і фуганка, позволяет строгать заготовки из древесины толщиной до 120 мм і шириной 204 мм, строгальный вал имеет 2 ножа і скорость обертання 9000 об/мин, мощность електродвигуна 1,5 кВт, скорость подачі 8 м/мин.

Рейсмус настільного комбинированного верстата Зубр СРФ-204-1500 служит для строгания і столярной обробки заготовок из древесины в предварительно заданные розміри по высоте з помощью двух вращающихся ножей.

Система регулировок і дополнительные приспособления дают высокую точность выполнения операций і обеспечивают безопасную работу.

Для відведення опилок возможно подключение пылесоса.

Верстат СРФ-204-1500 предназначен для работ при нагрузках средней интенсивности в районах з умеренным климатом з характерной температурой от +5 до +35°С, относительной влажностью воздуха не более 80% і отсутствием прямого воздействия атмосферных осадков і чрезмерной запыленности воздуха.

Отличительные особливості рейсмусового верстата СРФ-204-1500:

Компактный переносной рейсмусно-фуговальный верстат Зубр СРФ-204-1500 предназначен для строгания деревянных заготовок в столярной мастерской или на строительной площадке.

• Экономичный двигатель з защитой от перегрузки
• Ременная передача защищает двигатель от перегрузок і снижает шум при работе
• Магнитный пускатель исключает самопроизвольный пуск верстата після временного отключения електроживлення
• Автоматическая подача заготовки (рейсмус)
• Литой рабочий стол з полированной поверхностью для отличного ковзання
• Регулювання наклона направляющего упора на угол от 0 до 45°
• Высокая скорость обертання ножевого вала обеспечивает получение чистой поверхности
• Два ножа из быстрорежущей стали подходят для обробки как мягких, так і твердых пород древесины
• Полированные рабочие столы облегчают подачу заготовки в зону різання
• Патрубок пылесборника легко устанавливается в необходимое положение, обеспечивая чистоту робочого места

Комплект поставки верстата СРФ-204-1500

• Верстат - 1 шт.
• Параллельный упор з креплением - 1шт.
• Защитная планка з кронштейном - 1 шт.
• Набор ключів - 1 компл.
• Шаблон для установки ножей - 1 шт.
• Прижим - 2 шт.
• Пылесборник - 1 шт.
• Резиновая опора - 4 шт.
• Крепежные елементы - 1 компл.
• Руководство по експлуатации - 1 екз.

СРФ-204-1500 Загальний вигляд рейсмусно-фуговального верстата

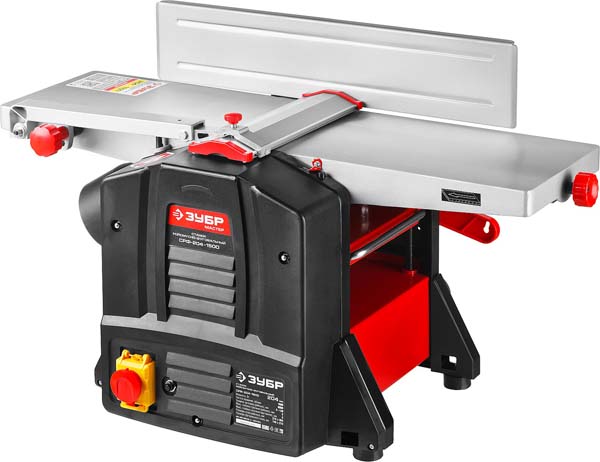

Фото рейсмусно-фуговального верстата СРФ-204-1500

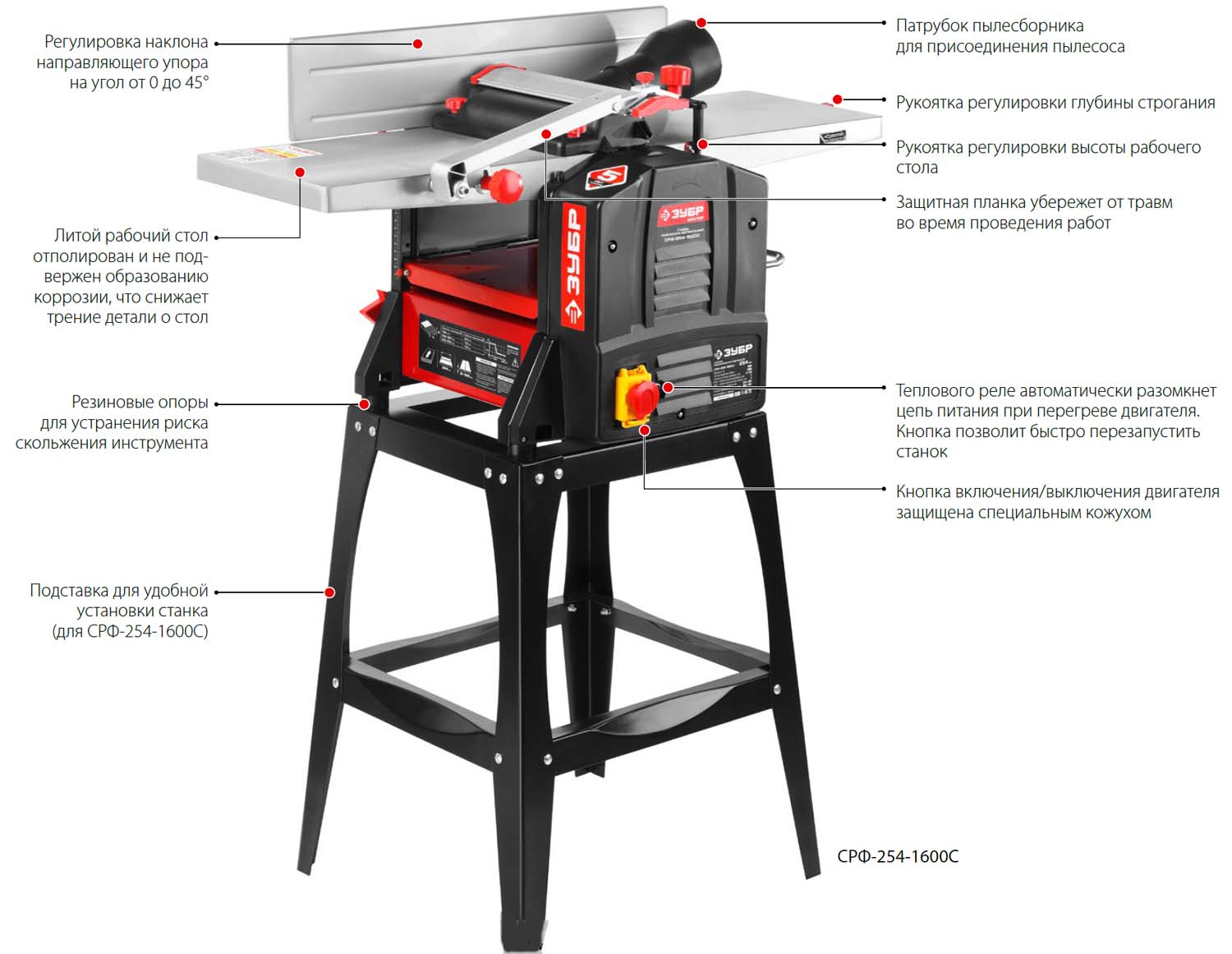

Фото рейсмусно-фуговального верстата СРФ-204-1500. Дивитись у збільшеному масштабі

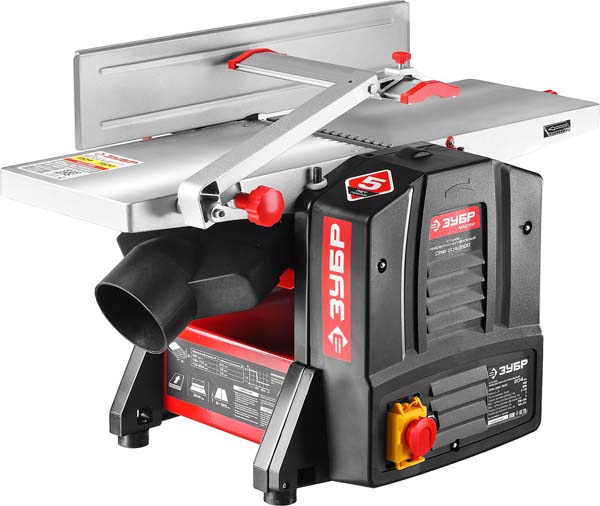

Верстат СРФ-204-1500 в режиме фуганка. Вид спереди

Верстат СРФ-204-1500 в режиме фуганка. Пылеотвод

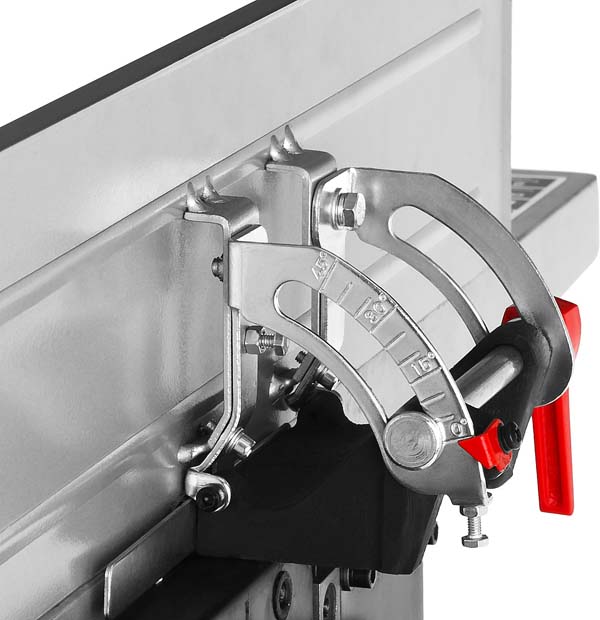

Узел наклона упорной планки на станке СРФ-204-1500

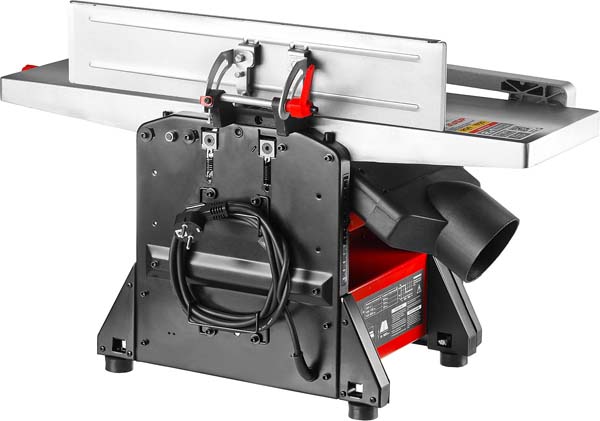

Верстат СРФ-204-1500 в режиме фуганка. Вид сзади

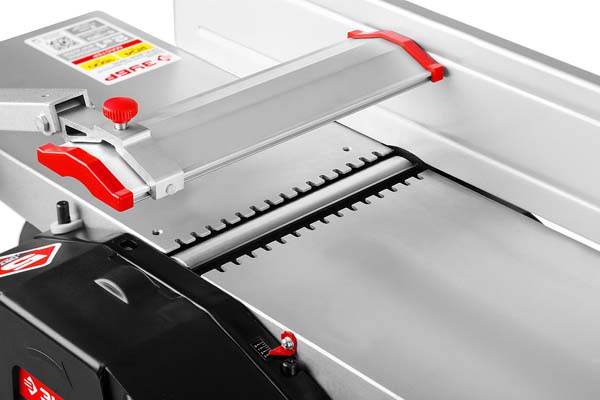

Срогальный вал і защитная планка верстата СРФ-204-1500

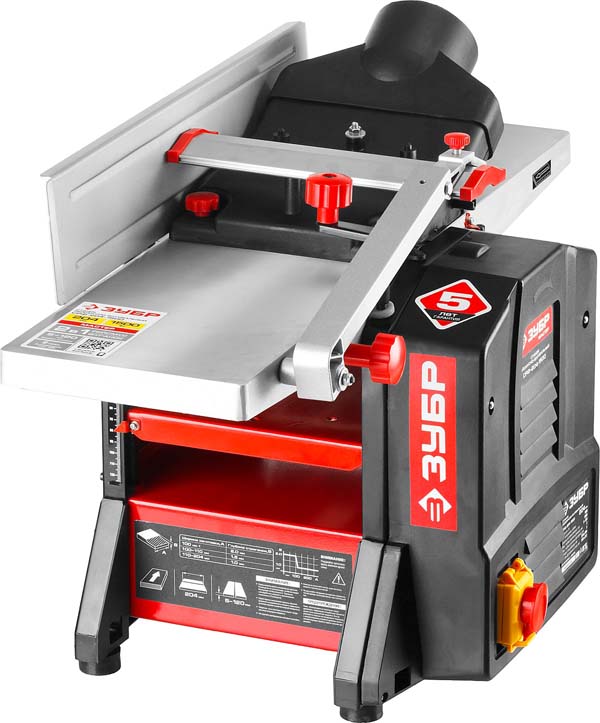

Верстат СРФ-204-1500 в режиме рейсмуса. Вид спереди

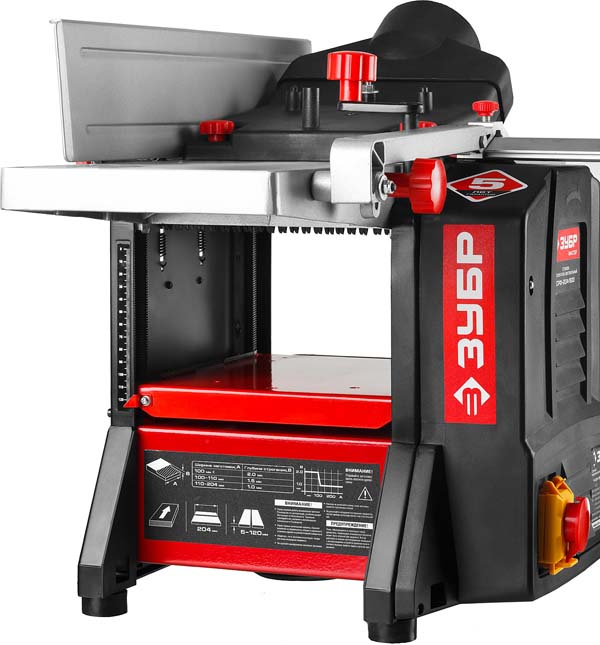

Верстат СРФ-204-1500 в режиме рейсмуса

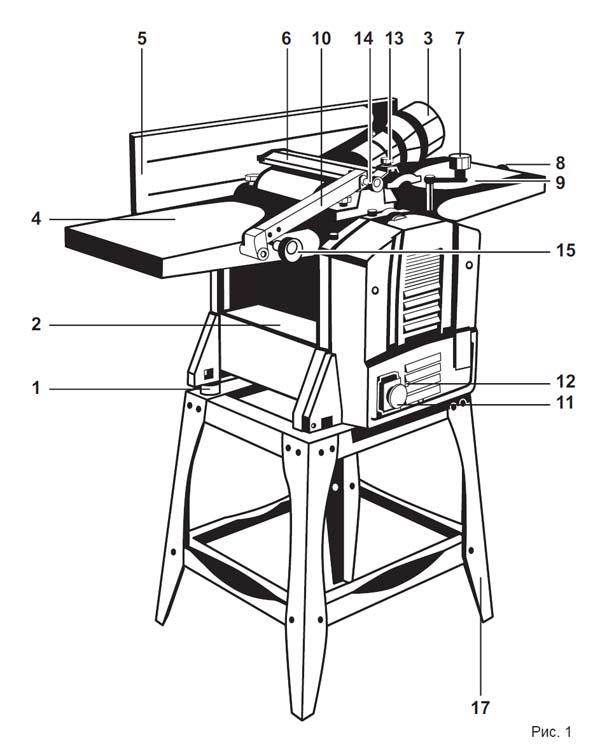

Розташування складових частин і органів керування рейсмусовым верстатом СРФ-204-1500

Розташування складових частин рейсмуса СРФ-204-1500

1. Резиновые опори
2. Рабочий стол рейсмуса
3. Пылеотвод
4. Приемный стол
5. Параллельный упор
6. Защитная планка
7. Рукоятка регулировки высоты робочого стола рейсмуса
8. Рукоятка регулировки глубины строгания
9. Стол для подачі
10. Кронштейн защитной планки
11. Магнитный выключатель
12. Кнопка теплового реле
13. Фиксатор защитной планки
14. Фиксатор угла наклона защитной планки
15. Фиксатор положения кронштейна
16. Винт

Рейсмусование на станке СРФ-204-1500

Строгание в размер по толщине (рейсмусование) необходимо для получения заготовки заданной толщины и, одновременно, создания ровной поверхности, параллельной противоположной стороне доски. При работе необходимо учитывать не только ширину заготовки, но і твердость древесины, її влажность, прямолинейность, направление слоев і их структуру.

Толщина обрабатываемой заготовки задается расстоянием, установленным между строгальными ножами і рабочим столом, которое регулируется рукояткой 7.

• Установите пылесборник, как показано на рис. 4, і подключите его к вытяжке.
• Установите необходимую глубину строгания по шкале.
• Включите изделие, положите заготовку на рабочий стол рейсмуса, перпендикулярно строгальному валу.
• Медленно подавайте вперед заготовку до контакта з подающим роликом. Если толщина заготовки переменная, то подавайте заготовку более толстой стороной.

После захвата заготовки подающим роликом, перейдите к задньої частини верстата і примите заготовку.

Не прилагайте чрезмерных усилий при подаче заготовки. Подача осуществляется в автоматическом режиме, со скоростью, на которую рассчитан верстат. В случае заклинивания строгального барабана верстат следует немедленно отключить выключателем і освободить барабан. Осмотреть его на предмет отсутствия повреждений і деформаций. Затем кратковременно (на 3–5 секунд) включить верстат на холостом ходу і проверить искрение щіток на коллекторе. Наличие повышенного искрения или кругового огня свидетельствует о перегорании обмоток двигуна. Дальнейшая експлуатация такого верстата запрещена. При отсутствии повышенного искрения необходимо включить верстат без нагрузки на 15-30 секунд для ускоренного охлаждения електродвигуна. После етого можно продолжать работу.

При работе не допускайте попадания посторонних предметов (крупнозернистой пыли і стружки) в зону забора воздуха охлаждения електродвигуна. Это може привести к повреждению електродвигуна.

СРФ-204-1500 Верстат деревообрабатывающий рейсмусно-фуговальный. Відеоролик

Технічні характеристики рейсмусно-фуговального верстата СРФ-204-1500

Наименование параметра	СР-330-1800	СРФ-204-1500	СРФ-254-1600С
Основні параметри. Рейсмус
Максимальная ширина строгания, мм	330	204	254
Диапазон толщины обрабатываемых заготовок, мм	5..150	5..120	5..120
Скорость механической подачі заготовки, м/мин	4; 6	8	6
Минимальная длина обрабатываемой заготовки, мм	140	80	80
Наибольшая толщина снимаемого слоя за один проход, мм	3	2	2
Частота обертання строгального вала (на холостом ходу), об/мин.	9000	9000	9000
Количество строгальных ножей на строгальном валу	2	2	2
Диаметр строгального вала, мм
Размер ножа: Длина, ширина, толщина, мм	332 х 18,2 х 3,2	210 х 16,5 х 1,5	261 x 16,5 x 1,5
Розміри рейсмусового стола, мм	330 x 285	270 х 204	270 x 303
Основні параметри. Фугование
Розміри робочого стола, мм	-	740 x 212	920 x 263
Глубина строгания (фугование), мм	-	3	3
Номинальный диаметр присоединительного патрубка ексгаустерной воронки, мм	100	100	100
Електроустаткування верстата
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц
Количество електродвигателей на станке, шт	1	1	1
Електродвигун приводу ножевого вала, кВт	1,8	1,5	1,6
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	640 x 420 x 530	860 x 460 x 430	1030 x 520 x 440
Масса верстата, кг	43	27,5	33,5
