Тайга ДП-3 Верстат круглопильный двухдисковый для поздовжньої распиловки
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата Тайга ДП-3

Производителем круглопильного верстата Тайга ДП-3 является компания Группа Компаний Тайга, г. Новосибирск.

Тайга ДП-3 Верстат круглопильный двухдисковый для поздовжньої горизонтальной распиловки. Назначение, область применения

Дисковые пилорамы (ДП) Тайга ДП-3 используется для производства обрезной і необрезной доски, бруса, шпалы, брусков, рейки, штакетника і др.

Верстат круглопильный двухдисковый Тайга ДП-3 производит горизонтальную распиловку двумя дисковыми пилами, перемещаясь по рельсам, вдоль нерухомого бревна.

Принцип роботи і особливості конструкції верстата Тайга ДП-3

Для распиловки применяются пильные диски диаметром до 600 мм из высокопрочной стали з твердосплавными зубьями. Диски расположены горизонтальной плоскости, з перекрытием 5-10 мм. Двухдискова горизонтальная дискова пилорама имеет производительность выше, чем однодискова.

Каждая дискова пила имеет свой електродигатель, соединенный непосредственно з пильным валом.

Верстат Тайга ДП-3 стационарного типа. Привід подачі пильного блока може быть как ручным так і електромеханическим.

Режущим инструментом является дискова пила как простая, так і з победитовыми напайками отечественного или импортного производства. Диаметр посадочный - 50 мм.

Главная особенность двухпильной горизонтальной пилорамы заключается в том, что режущий инструмент лежит в горизонтальной плоскости і смещен относительно друг друга вдоль оси пиления. Поетому за один проход пильной рамы вдоль рельсового пути Вы получаете готовый пиломатериал. Нет надобности возвращать раму в сходное положение, опустив пильный блок на новый размер пропила Вы производите распил в обратном направлении.

Подготовка верстата Тайга ДП-3 к работе

1. Установить секции путей на ровную поверхность і з помощью регулировочных шпилек (анкеров) выставить его в горизонтальной плоскости вдоль і поперек направляючих. Под анкерные шпильки подкладываются закладные пластины (100х100х6…8 мм і отв. под распорный анкерный болт не мене М12х100, смещённое к краю пластины). Пластины і анкерные болты в комплект поставки не входят. Пластины крепятся распорными анкерными болтами к бетонному основанию, і к ним привариваются анкерные шпильки (рис. 1).
2. После сварки, необходимо проверить з помощью уровня горизонтальность всей станины і прямолинейность її направляючих.
3. По завершении сборки, произвести проверку параллельности пильных дисков, в горизонтальной плоскости, относительно направляючих.
4. Подключить електропитание.
5. Произвести контрольный пропил. На плоскости пропила допускается ступенька на стыке пильных дисков высотой не более 1 мм.

Опис технологического процесса работ на Тайга ДП-3

• Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов
• Бревно укладывается на опору, і позиционируется в зависимости от кривизны бревна, і фиксируется зажимами.
• Распиловка начинается з подбора схеми распила.
• В соответствии со схемой распила производится распиловка бревна.
• Пиление возможно в обе стороны.
• При необходимости производить поворот бревна.
• Следует постоянно помнить, что в кінці різання ВОЗМОЖЕН ВЫБРОС ПИЛОМАТЕРИАЛА!

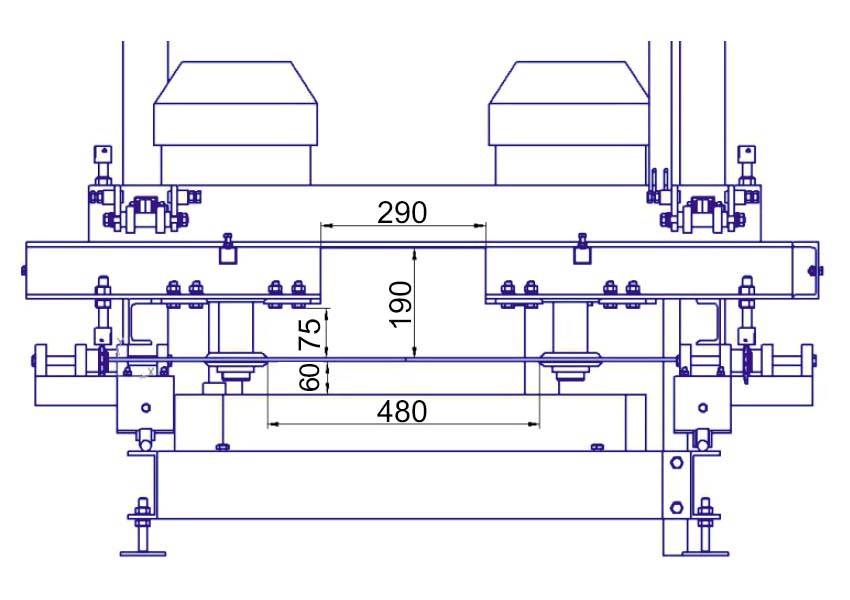

Габаритные розміри робочого простору круглопильного двухдискового верстата Тайга ДП-3

Габаритные розміри робочого простору круглопильного верстата Тайга ДП-3

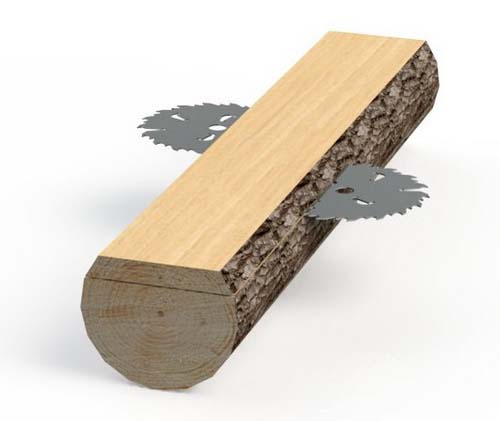

Схема распиловки на круглопильном станке Тайга ДП-3

Загальний вигляд круглопильного двухдискового горизонтального верстата Тайга ДП-3

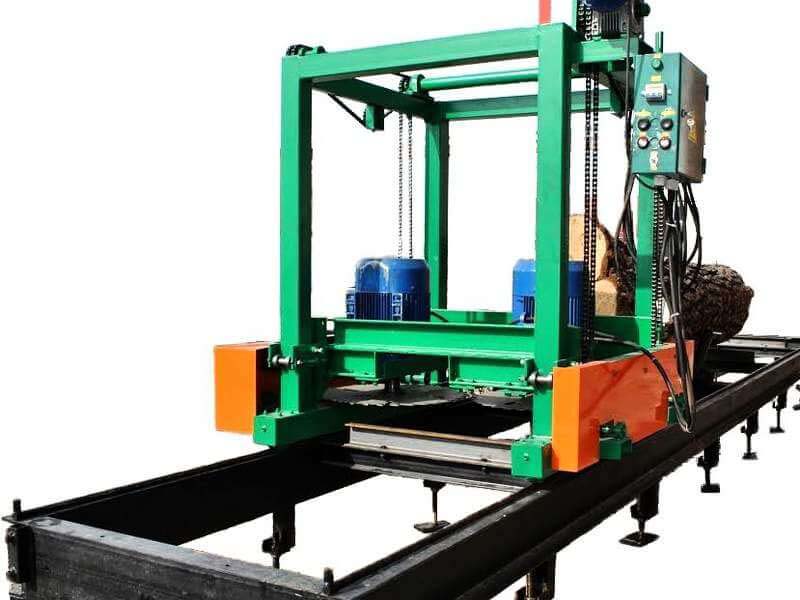

Фото круглопильного двухдискового верстата Тайга ДП-3

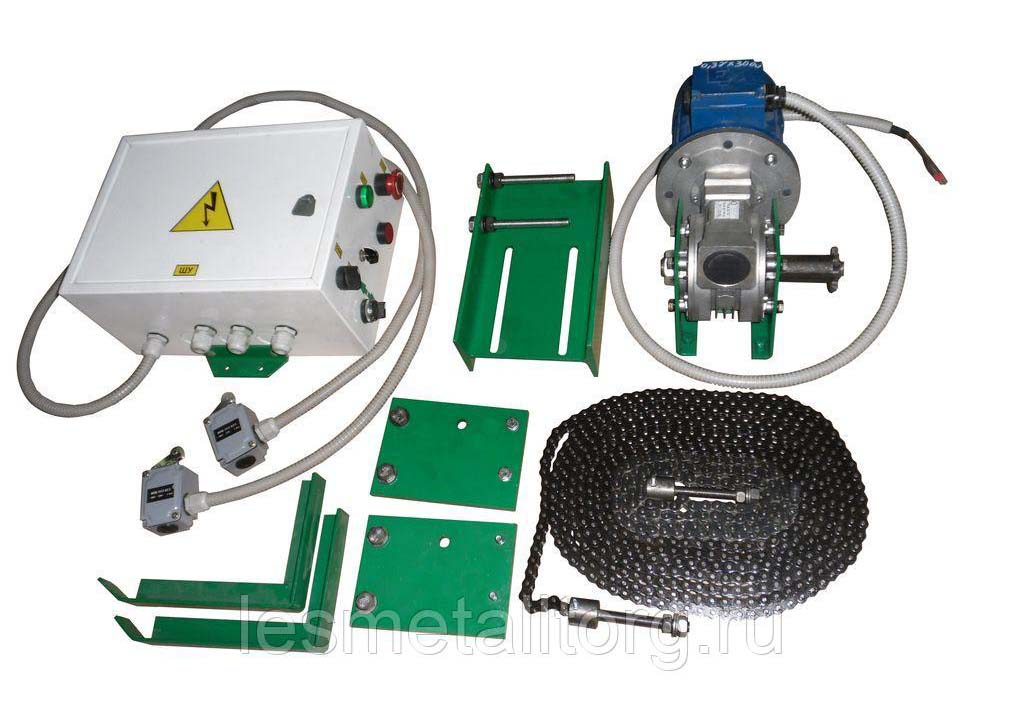

Комплект електромеханического приводу переміщення пилорамы по рельсовым путям

Электромеханический привід подачі верстата Тайга ДП-3

Электромеханический привід подачі верстата Тайга ДП-3. Дивитись у збільшеному масштабі

Регулювання і наладка Тайга ДП-3

Необходимость в корректировке положения пильных дисков относительно друг друга і плоскости А може возникнуть в следующих случаях:

1. Замена пильных дисков одного производителя, на пильные диски другого производителя.
2. При существенном изменении плотности, твёрдости или структуры древесины, или её температуры.
3. После ремонтно-профилактических работ.
4. Если высота ступеньки на плоскости пропила превышает 1 мм.
5. При нарушении геометрии пиломатериала.

Регулювання пильных дисков вверх-вниз осуществляется нижними регулировочными болтами. При необходимости ослабить болты крепления шпинделя к плите, і боковые регулировочные болты з одной стороны, чтобы по возможности не нарушать положение пильного диска в поперечном направлении.

Параллельность пильных дисков плоскости А регулируется в поперечном і продольном направлениях, боковыми і продольными регулировочными болтами соответственно. При необходимости ослабить болты крепления шпинделя к плите. Контроль положения пильных дисков осуществляется установкой на пильный диск уровня в продольном і поперечном направлениях, при условии, что плоскость А также проконтролирована уровнем.

Основні преимущества дисковыой пилорамы Тайга ДП-3

Технология пиления передбачає распиловку без холостого ходу (в направлениях руху рамы), что является явным преимуществом по сравнению з ленточной пилорамой.

Вертикальных ход пильной каретки от електроприводу через цепную передачи, з ручным регулюванням.

Более жесткий инструмент – дискова пила исключает образование «волны» на пиломатериале при любых погодных условиях. Пилорама дискова (ДП) позволяет получить пиломатериал експортного качества, который захотят у Вас купить немедленно.

Заточка пил производится 1 раз в 1-3 рабочих смены, при етом високою квалификации заточника не требуется. Обычно заточку выполняет сам пилорамщик, что позволит Вам секономить на лишнем персонале.

Тайга ДП-3 Верстат круглопильный двухдисковый для поздовжньої распиловки. Відеоролик.

Технічні характеристики круглопильного універсального верстата Тайга ДП-3

Наименование параметра	Тайга ДП-3	Алтай ДПА-600
Основні параметри верстата
Диаметр устанавливаемых пил (пильных дисков), мм	600	600
Диаметр пильного вала (посадочное отверстие пильного диска), мм	50	50
Толщина пропила, мм	6	6
Максимальный диаметр обрабатываемого бревна, мм	700	600
Скорость пиления (расчетная), м/мин		до 21
Максимальная длина обрабатываемого бревна, м	6	2..6
Длина направляючих верстата, м	7,8	10,5
Максимальная ширина обрабатываемого пиломатериала, мм	450	450
Максимальная высота обрабатываемого пиломатериала, мм	700	600
Минимальная толщина остаточного горбыля, мм	60	50
Производительность по необрезной доске, м³/смену	8..12	11..13
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	3 / 4	3 / 4
Електродвигун пилы, кВт (об/мин)	11 (1500)	11/ 15
Електродвигун вузла подъема (регулировка высоты), кВт		0,55
Електродвигун подачі, кВт		- / 1,1
Габарит і масса верстата
Габарит пильного блока верстата (длна х ширина х высота), мм	х 1400 х 1633	1650 х 1550 х 1230
Масса пильного блока верстата, кг	720	1000
