Тайга Т-3 Пилорама ленточная
Схеми, опис, характеристики

Відомості про виробника ленточной пилорамы Тайга Т-3

Производителем ленточнопильного верстата Тайга Т-3 является компания Группа Компаний Тайга, г. Новосибирск.

Тайга-Т-3 Пилорама ленточная з електроприводом. Назначение, область применения

Пилорама ленточная портального типа Тайга Т-3 предназначена из любых, в том числе твёрдолиственных, пород древесины на лафет, брус, доску обрезную, полуобрезную і необрезную, а также рейку при помощи ленточных пил, соответствующих различным породам і диаметрам древесины. Распиловка производится при нерухомому положении обрабатываемого бревна в горизонтальной плоскости переміщенням пильной головки по направляющему пути.

Ленточная пилорама Тайга Т-3Б оснащена бензиновым двигателем мощностью – 20,8 л.с. (15,5 кВт) і механізмом его плавного запуска, что позволяет производить роботи непосредственно на делянке.

Производительность ленточной пилорамы Тайга Т-3 при распиловке круглого леса: до 14 м³ в смену, выход полезного пиломатериала от 70% і выше. Распиловка вироби длиной 6,5 м, диаметром до 900 мм (один прогон) занимает порядка 30-50 с.

Принцип роботи і особливості конструкції верстата Тайга Т-3

Ленточная пилорама Тайга Т-3 представляет из себя раму, которая перемещается на роликах по рельсовому пути. Перемещение рамы осуществляется оператором вручную.

Рама

Рама представляет из себя прочную сварную конструкцию из профильных труб установленную на ролики. На раме смонтирован пильный механізм.

Рельсовый путь

Рельсовый путь является основанием верстата і состоит из трёх секций (по заявке заказчика рельсовый путь може поставляться з большим количеством секций). Рельсовые секции ето швеллеры, сваренные между собой і установленные на регулируемые по высоте рельсовые опори. Для уменьшения шума при работе пилорамы на швеллеры наваривается калиброванная проволока.

При установці пилорамы на новом месте рельсовый путь выравнивается по горизонтали. Точность (разнотолщинность) выпиленных изделий во многом зависит от точності установки рельсовых путей.

Между рельсами установлены опори под бревно, на которых з помощью упоров і зажимов его закрепляют.

Пильный механізм

Пильный механізм состоит из двух шкивов, на которые натянута ленточная пила, приводного електродвигуна і двигуна подачі з редуктором.

Пильный механізм смонтирован на траверсе (пильной каретке). Траверса подвешена на роликовых цепх к раме і перемещается вверх-вниз от отдельного електродвигуна подачі з редуктором обеспечивая налаштування на требуемый размер распиливаемого материала. Величина переміщення определяет толщину отпиливаемой от бревна доски.

На траверсе установлены приводной і натяжной шкивы, между ними смонтирован механізм натяжения ленточной пилы. Приводной шкив соединен з електродвигуном клиноременной передачей. На траверсе установлены, также, подвижные і базирующие поддерживающие ролики, защитные кожуха шкивов і ленточной пилы.

Натяжение ленточной пилы осуществляется з помощью гідравлічного насоса. Контроль зусилля натяжения ленточной пилы осуществляется по манометру.

Усилие натяжение ленточной пилы при подготовке її к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Наибольший диаметр обрабатываемого бревна - 800 мм (с кантованием)

Пилорама Тайга Т-3 имеет мощный двигатель - 11 кВт, который позволяет распиливать практически любой вигляд древесины, в том числе твёрдолиственных сортов.

Пильная каретка имеет електромеханический подъем.

Пильные шкивы (колёса) диаметром Ø 600 мм из литого чугуна существенно влияют на тактико-економические характеристики распиловки, продляя ресурс ленточной пилы.

Пилорама Тайга Т-3 може комплектоваться усиленным рельсовым путем і електронной линейкой.

Пилорама може поставляться как в сборе, так і в разобранном виде (модульна архитектура). Для погрузки верстата достаточно 3 человека. Для транспортировки используется малотоннажный транспорт (ГАЗель -вместимость 2-3 Верстата).

Ленточная пилорама Тайга Т3 без переналагодження позволяет раскроить бревно на брус или доску любой толщины (от 1 мм) в том числе обрезную.

Получаемые на пилораме вироби имеют европейский стандарт качества распила - равномерная толщина (разнотолщинность не превышает 1 мм по длине обрабатываемого материала 6,5 м), правильное сечение (геометрия) изделий, чистая поверхность, при дальнейшей обработке з которой снимается минимальное количество стружки.

Прочная рама з усиленной конструкцией позволяет при установці додаткових секций рельсовых путей обрабатывать бревна длиной более 8 м.

Особливості конструкції верстата Тайга Т-3 SUPER (новинка, зима 2020 г.)

Пилорама Тайга Т-3 SUPER предназначена для качественной распиловки бревен диаметром до 90 см (с кантованием) на различные виды пиломатериала.

Мощность електродвигуна приводу пилы - 11 кВт, что достаточно для распиловки даже самых твердых пород древесины.

Чугунные пильные шкивы (колёса) диаметром 600 мм рассчитаны на применение широкого ассортимента пил шириной 38-41 мм і длиной 4290 мм.

В шкивах установлены конические підшипники, что позволяет производить смазку не реже 1 раза в 3 месяца.

Дублированная система натяжения ленточной пилы: 1. гідравлический домкрат з манометром для контроля степени натяжения 2. механический способ - гайка/болт натяжения з помощью динамометрического ключа (поставляется как доп. опция, за отдельную плату) Достоинства двойной системы натяжения - рабочее состояние пилорамы, при невозможности использовать один из способів натяжения -( погодные условия, ремонтные паузы, профессиональные качества персонала і мн.др).

Удобно вынесенная измерительнааая линейка з нанесенными на ней толщинами наиболее часто встречающихся видов пиломатериала.

Улучшенный рельсовый путь - швеллер 80 мм з приваренным по его поверхности калиброванным прутком 20 мм, благодаря етой конструкції, пилорама перемещается намного легче і быстрее своих аналогов.

Заложен повышенный ресурс прочности ключевых механізмов, что обеспечиивает стабильную работу в 2-3 сменном режиме. Пилорама устойчиво функционируют при низких температурах, работает з любыми породами древесины, в том числе твердыми.

Классические винтовые зажимы бревна отличаются мощной конструкцией і удобством использования на протяжении всего срока службы.

Комплект поставки ленточной пилорамы Тайга-Т-3

1. Пильная рама - 1 шт.

• Редуктор подъема/опускания - 1 шт.
• Електродвигун подъема/опускания - 1 шт.
• Ланцюги крепления пильного механізма - 2 шт.
• Ланцюг передачи зусилля подъема/опускания - 1 шт.
• Кабель електрический живлення пилорамы (длина кабеля соответствует полному проходу пильной рамы по путям) - 1 шт.
• Струна з креплениями для електрического кабеля - 1 шт.
• Бачок для жидкости змазки пилы з системой слива - 1 шт.
• Щиток керування електропитанием - 1 шт.
• Линейка измерительная - 1 шт.

2. Пильный механізм - 1 шт.

• Ведущее колесо - 1 шт.
• Ведомое колесо - 1 шт.
• Механізм натяжения пилы - 1 шт.
• Линейка подвижного ролика успокоителя - 1 шт.
• Ролики успокоительные - 2 шт.
• Пилоулавливатель - 1 шт.

3. Коробка деталей і инструментов сборки і обслуживания пилорамы - 1 шт.

• Динамометрический ключ натяжки пилы - 1 шт.
• Ремни електродвигуна приводу пилы - 2 шт.
• Опорные ведущие ролики пильной рамы - 2 шт.
• Опорные ведомые ролики пильной рамы - 2 шт.
• Ведущий прижимной ролик пильного механізма - 1 шт.
• Ведомый прижимной ролик пильного механізма - 1 шт.
• Сливной шланг системы змазки пилы - 1 шт.
• Тавотницы для змазки підшибників колес - 2 шт.
• Труба поддержки струны електрического кабеля (гусак) - 1 шт.
• Пружина фиксации прижимных скребков ведущего і ведомого колес - 2 шт.
• Отвесы к цепям подъема/опускания пильной каретки - 2 шт.
• Фигурная гайка натяжения пилы - 1 шт.
• Набор болтов/гаек/шайб для крепления вузлів пильной рамы - 1 шт.
• Опорный подшипник болта натяжения - 1 шт.
• Резиновые замки крепления крышки - 2 шт.
• Шпилька крепления ел. двигуна - 1 шт.
• Планка крепления измерительной линейки - 1 шт.
• Руководство по експлуатации пилорамы/паспорт/гарантийный талон - 1 шт.

4. Крышка пильного механізма - 1 шт.

• Крышка пильного механізма - 1 шт.

5. Складні рельсовые пути - 3 шт.

• Складні рельсовые пути - 3 шт.

6. Стойки натяжения електрического кабеля - 2 шт.

• Стойки натяжения електрического кабеля - 2 шт.

7. Система крепления бревна - 1 шт.

• Накладки к рельсовым путям з системой крепления бревен і системой упоров (крайние) - 2 шт.
• Накладки к рельсовым путям (промежуточные) - 3 шт.
• Фиксаторы системы крепления бревна - 2 шт.

8. Електродвигун приводу пилы со шкивом - 1 шт.

• Електродвигун приводу пилы - 1 шт.
• Шкив двухручьевой - 1 шт.
• Площадка крепления двигуна - 1 шт.

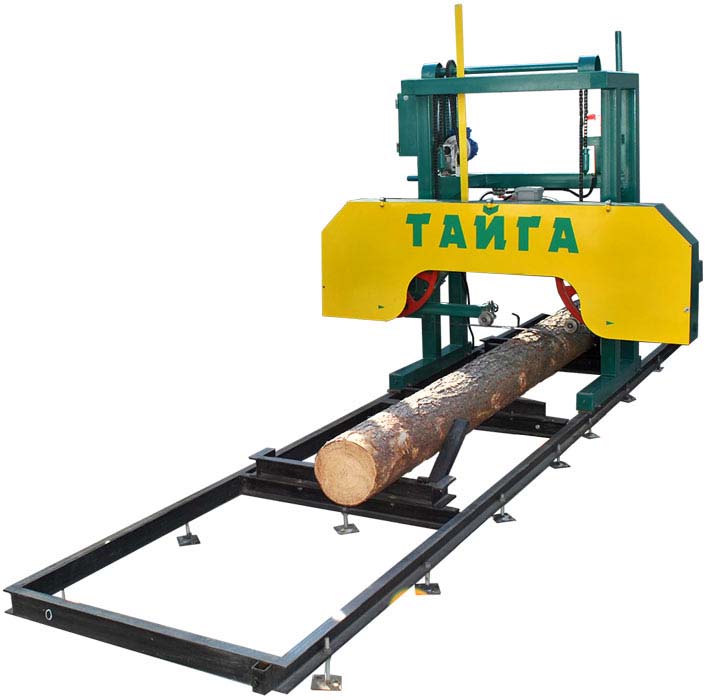

Тайга Т-3 Загальний вигляд пилорамы ленточной

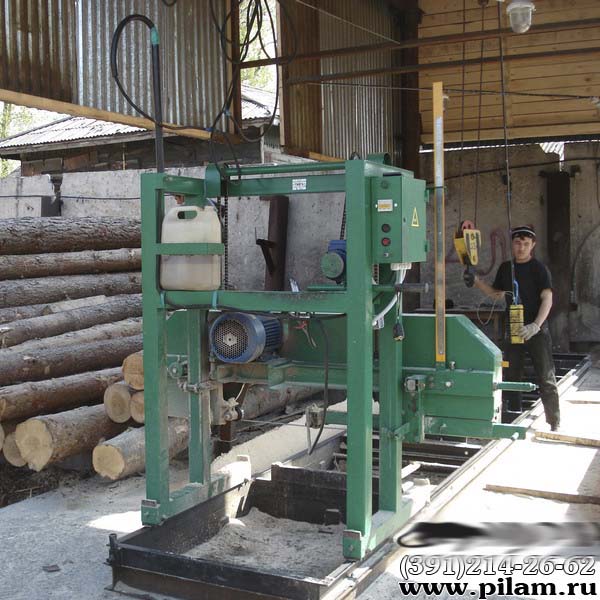

Фото пилорамы ленточной Тайга Т-3

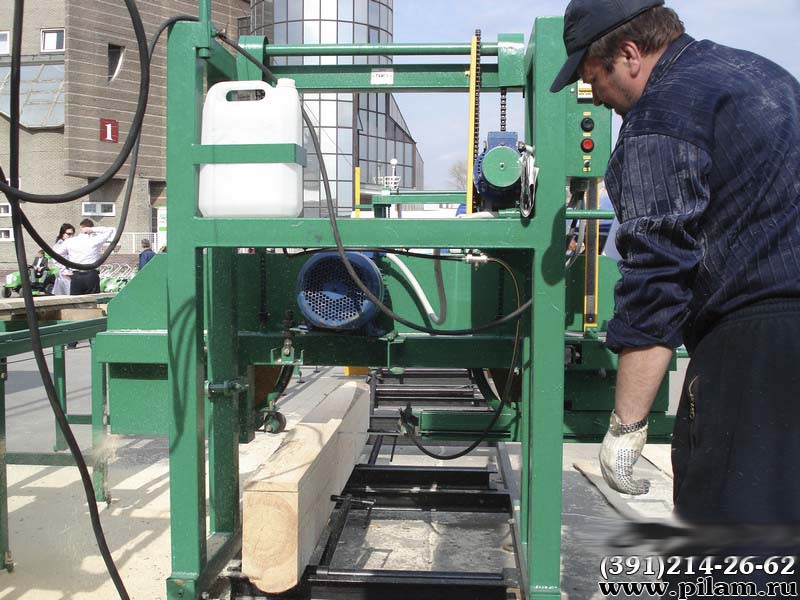

Фото пилорамы ленточной Тайга Т-3

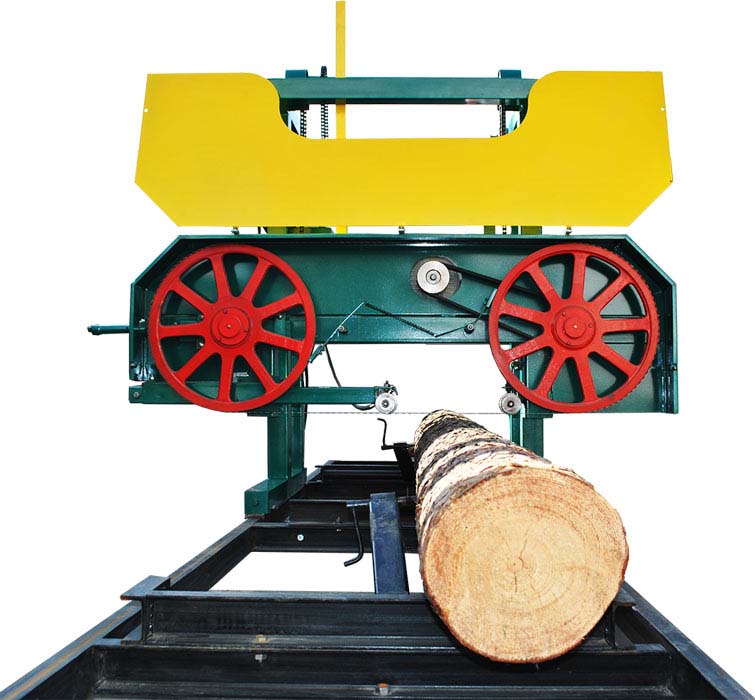

Фото пилорамы ленточной Тайга Т-3

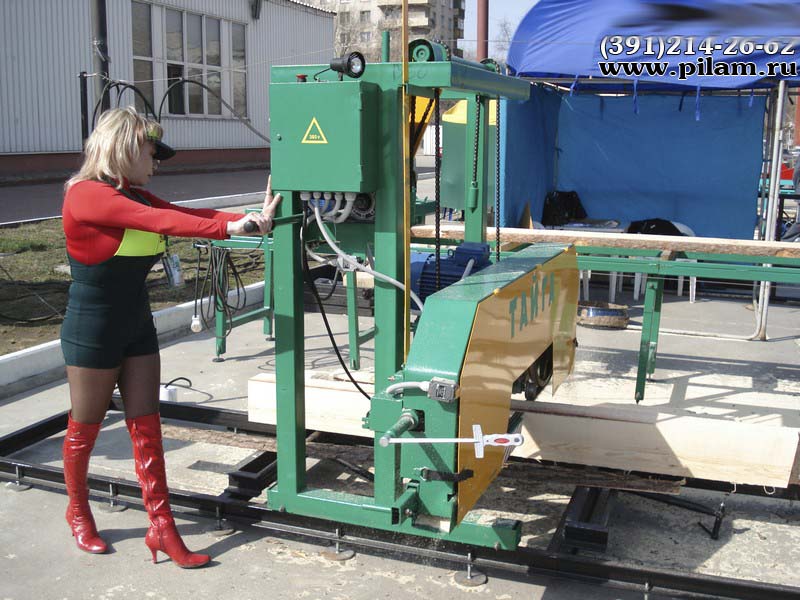

Фото пилорамы ленточной Тайга Т-3

Фото пилорамы ленточной Тайга Т-3

Инструкция по експлуатации ленточных пил

Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.

Чтобы добиться максимальной отдачи от верстата бревнопильного ленточного Тайга Т-3 необходимо соблюдать наступні условия:

• необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
• правильно выставить направляющие ролики по горизонтали і вертикали;
• при заточке пильной ленты форма зуба должна повторяться в точності;
• разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению з бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.

В процессе пиления пилы разогреваются и, как следствие етого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо етого в пиле остается «память» от формы двух шкивов, поетому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм і 150 кГс/см для ленты шириной 35 мм).

Внимание! В процессе роботи, особенно в первые 10-15 минут ленточная пила нагревается і її длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

СНИМАЙТЕ натяжении пилы, как только прекратили пилить.

Как понять правильно ли разведена Ваша пила?

Развод можно считать оптимальным, когда между полотном пилы і деревом, которое она распиливает, находится смесь из 65-70% опилок і 30-35% воздуха.

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха і недостаточное удаление количества опилок.

В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.

Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.

Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Точить пилу з минимальным съемом металла (т.е. зачистить заусенцы) і затем разводить.

При входе в бревно пила делает скачек вверх і пилит ровно практически до кінця бревна, після чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано ето слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.

При входе в бревно пила делает скачок вверх і доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба і увеличить развод. Пила «ныряет» вниз і доска получается кривая «как сабля». Это вызвано недостаточным углом заточки і недостаточной разводкой одновременно. Следует увеличить угол заточки на пару градусов і увеличить развод.

На доске остается слишком много опилок, і они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.

Пропил идет волной. Если пила острая, то ето происходит вследствие слишком маленького развода, следует увеличить развод.

Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для роботи, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, після того как оно затупилось.

Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляючих роликов стоят слишком далеко от тыльной стороны полотна.

На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена і в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается і древесная пыль напекается на пилу. Увеличить развод.

Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы етого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить після того, как оно уже затупилось.

После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.

Многие проблемы создаются тем, что заточной камень недостаточно часто і аккуратно заправляется.

Тайга Т-3 пилорама ленточная. Відеоролик

Технічні характеристики пилорамы ленточной Тайга Т-3

Наименование параметра	Тайга Т-3	Тайга Т-3 SUPER
Основні параметри
Диаметр распиливаемого бревна, мм	100..900	100..900
Длина распиливаемого бревна, м	6,500	6,500
Диаметр пильных шкивов, мм	600	600
Производительность, м3/смена 8 час	6..12
Скорость пильной ленты, м/с	30
Ширина пильной ленты, мм	38..41	38..41
Длина пильной ленты, мм	4290	4290
Привід подъема/ опускания пильного блока	електр.	електр.
Привід переміщення пильной каретки	ручн.	ручн.
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	2
Електродвигун пилы - номинальная мощность, кВт	11	11
Електродвигун подъёма-опускания, кВт	0,55	0,55
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	630 х 2000 х 1700
Масса верстата, кг
