Відомості про виробника консольно-фрезерного верстата ТГ-2 Дзержинец

Производитель горизонтального фрезерного верстата Дзержинец ТГ-2 - Тульский станкостроительный завод, г. Тула.

Верстати, выпускаемые Станкостроительным заводом Туламаш

• ТГ-2 Дзержинец верстат консольно-фрезерный горизонтальный, 268 х 1000
• ТМ-160 - верстат токарний з ЧПУ, Ø 160 х 460, 5 осей

ТГ-2 Дзержинец верстат фрезерный горизонтальный консольный з неповоротным столом. Назначение і область применения

Горизонтально-фрезерный верстат Дзержинец ТГ-2 представляет собой верстат консольного типа з механізмами изменения швидкостей і подач, имеющий автоматическую продольную, поперечную і вертикальную подачі стола.

Привід верстата индивидуальный електромотор з ременной передачей.

Верстат ТГ-2 Дзержинец оборудован пусковой електроаппаратурой і насосом охлаждающей жидкости производительностью 13 литров в минуту.

Наличие упоров для всех ходов стола позволяет гарантировать от поломок механізмы верстата.

Имеющаяся в коробке подач пружинная перегрузочная муфта, автоматически выключаясь, предохраняет верстат от поломки при перегрузке робочого инструмента.

Фрезерный верстат Дзержинец ТГ-2 удовлетворяет требованиям ГОСТ 165-49 Верстати фрезерные консольного типа. Основні розміри і ГОСТ 13-54 Верстати фрезерные горизонтальные і универсальные общего назначения. Нормы точності.

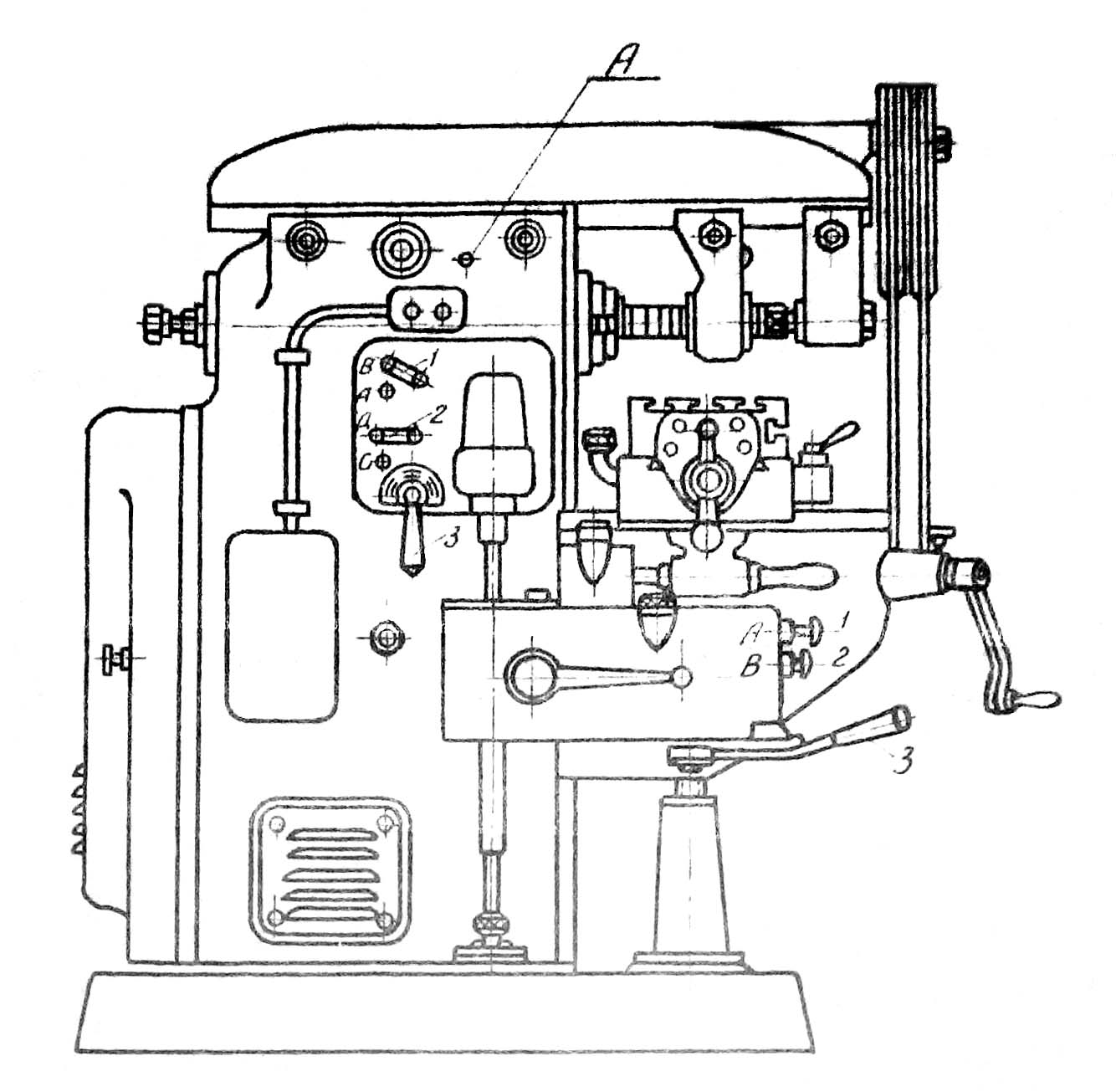

Загальний вигляд горизонтального консольно-фрезерного верстата ТГ-2 Дзержинец

Загальний вигляд горизонтального консольно-фрезерного верстата Дзержинец ТГ-2

Загальний вигляд горизонтального консольно-фрезерного верстата ТГ-2 Дзержинец. Дивитись у збільшеному масштабі

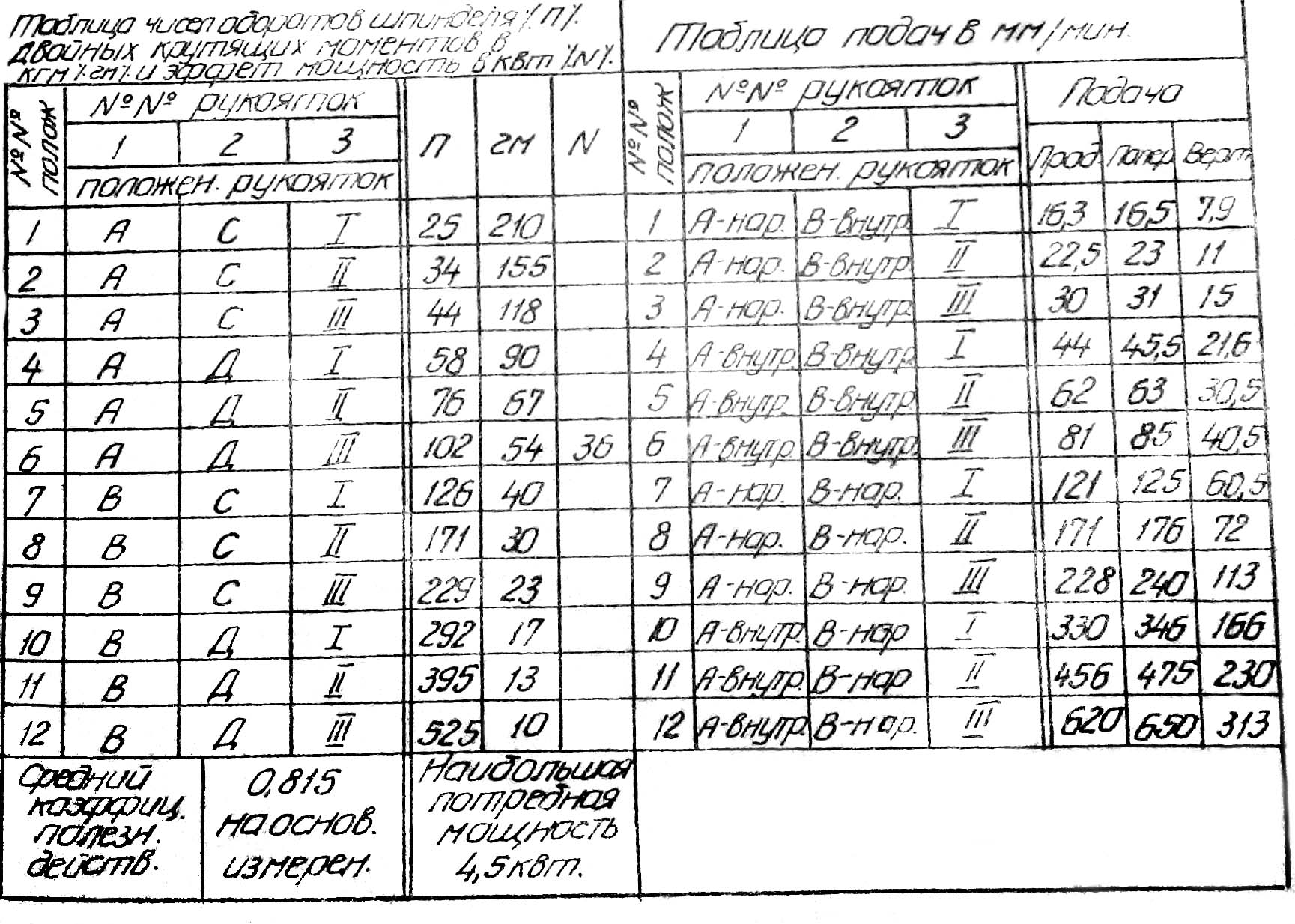

Таблиця оборотів і подач фрезерного верстата Дзержинец ТГ-2

Таблиця оборотів і подач фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

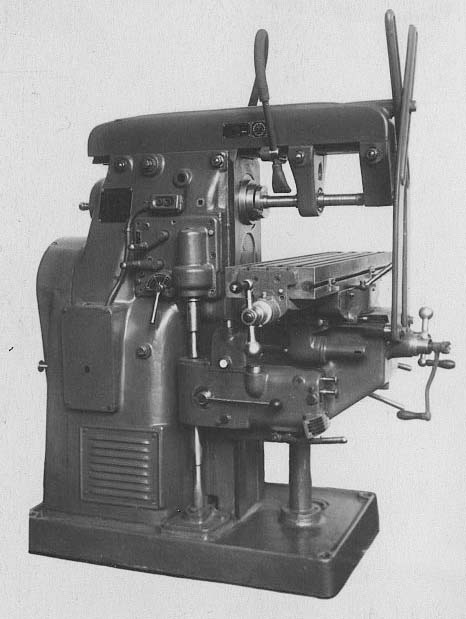

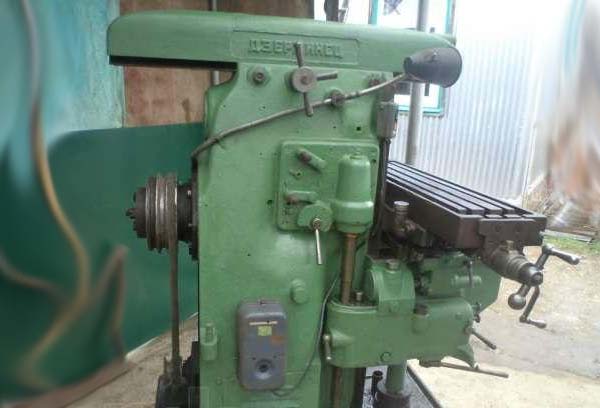

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

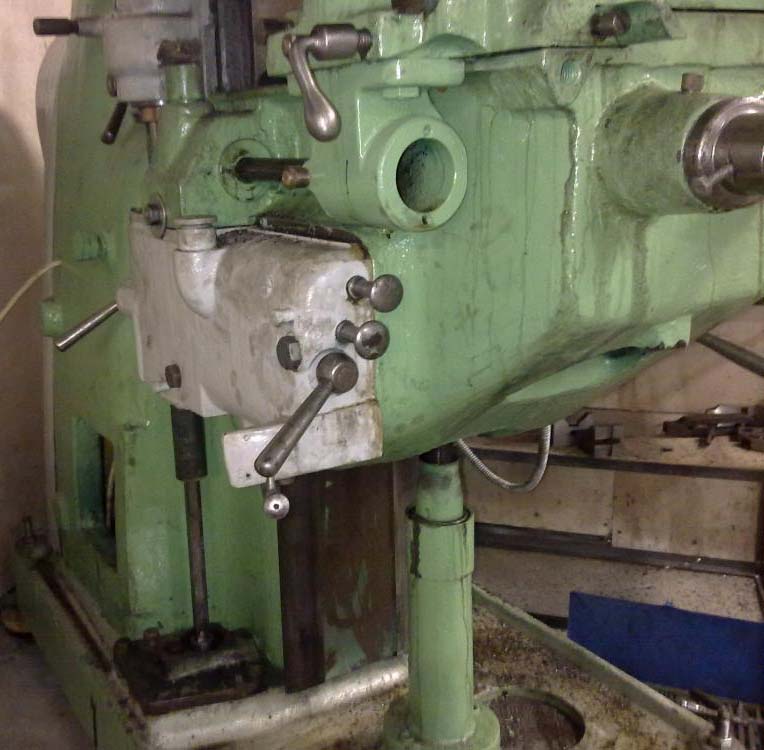

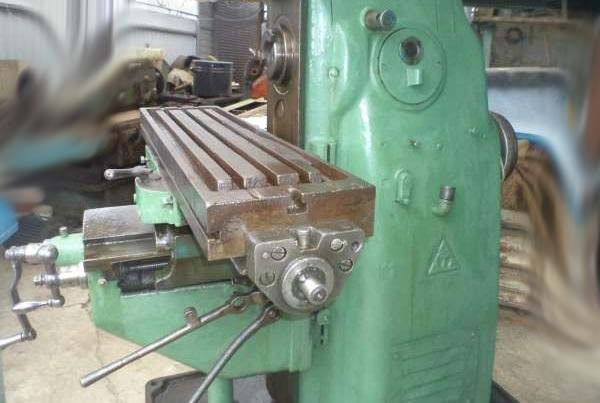

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

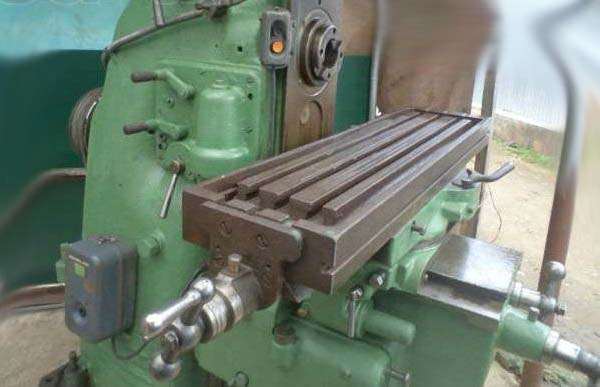

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

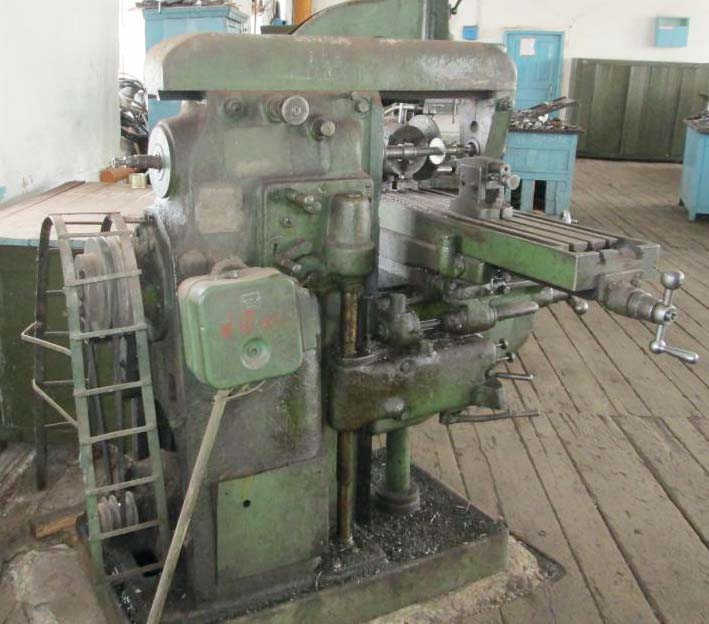

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

Фото горизонтального фрезерного верстата Дзержинец ТГ-2

Фото горизонтального фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

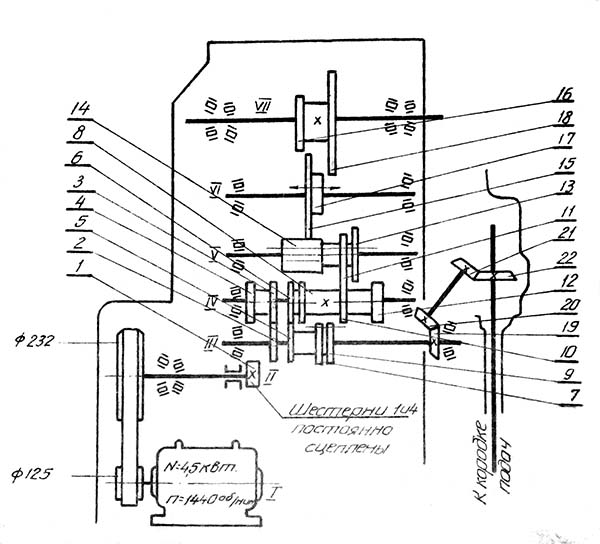

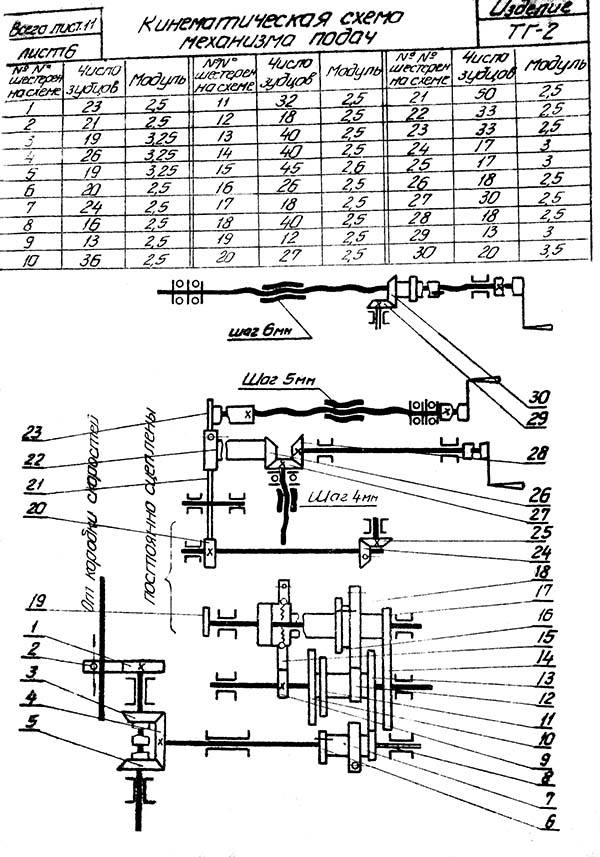

Кінематична схема фрезерного верстата Дзержинец ТГ-2

Кінематична схема фрезерного верстата Дзержинец ТГ-2

Кінематична схема фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

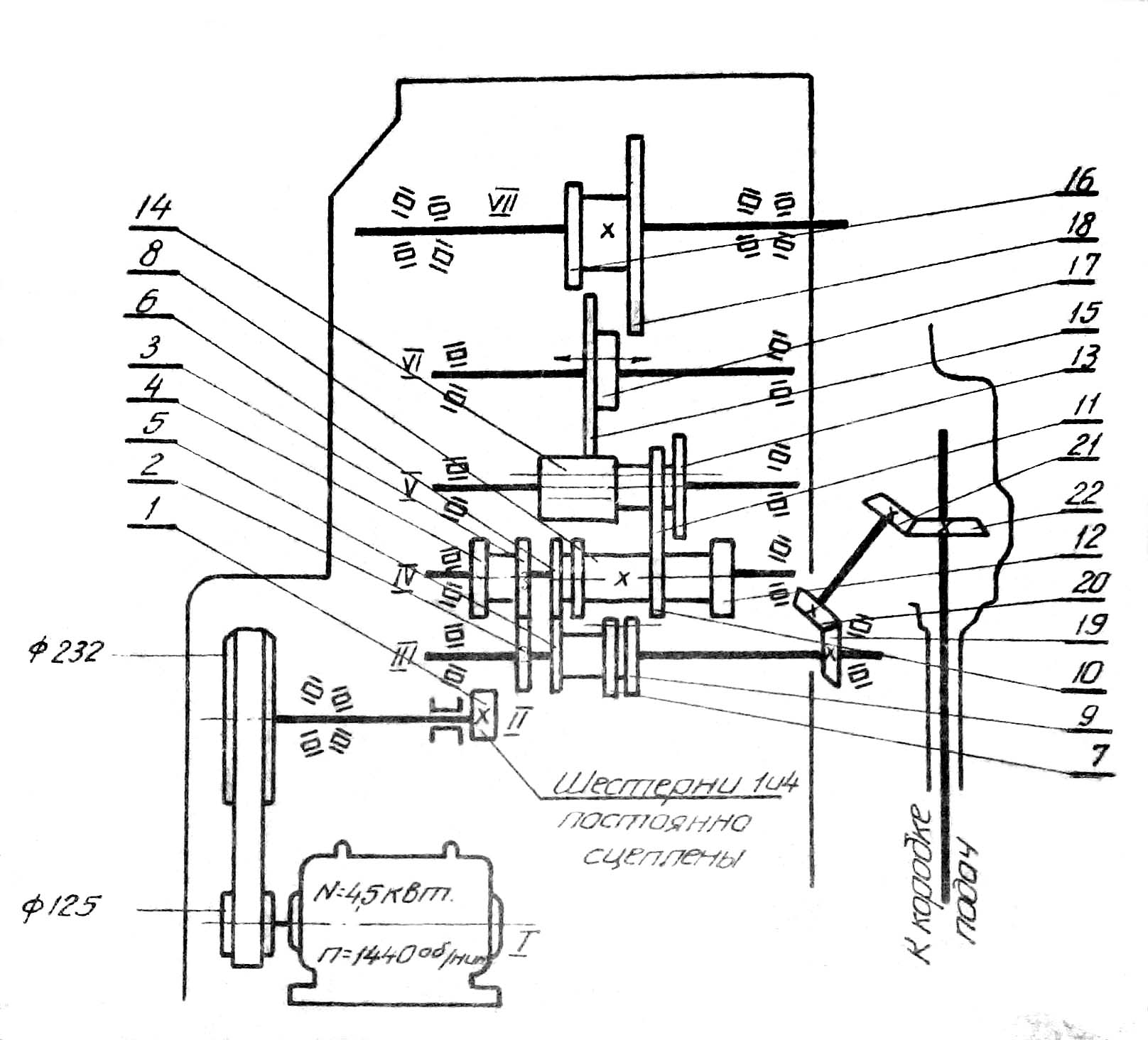

Кінематична схема фрезерного верстата Дзержинец ТГ-2

Кінематична схема фрезерного верстата Дзержинец ТГ-2. Дивитись у збільшеному масштабі

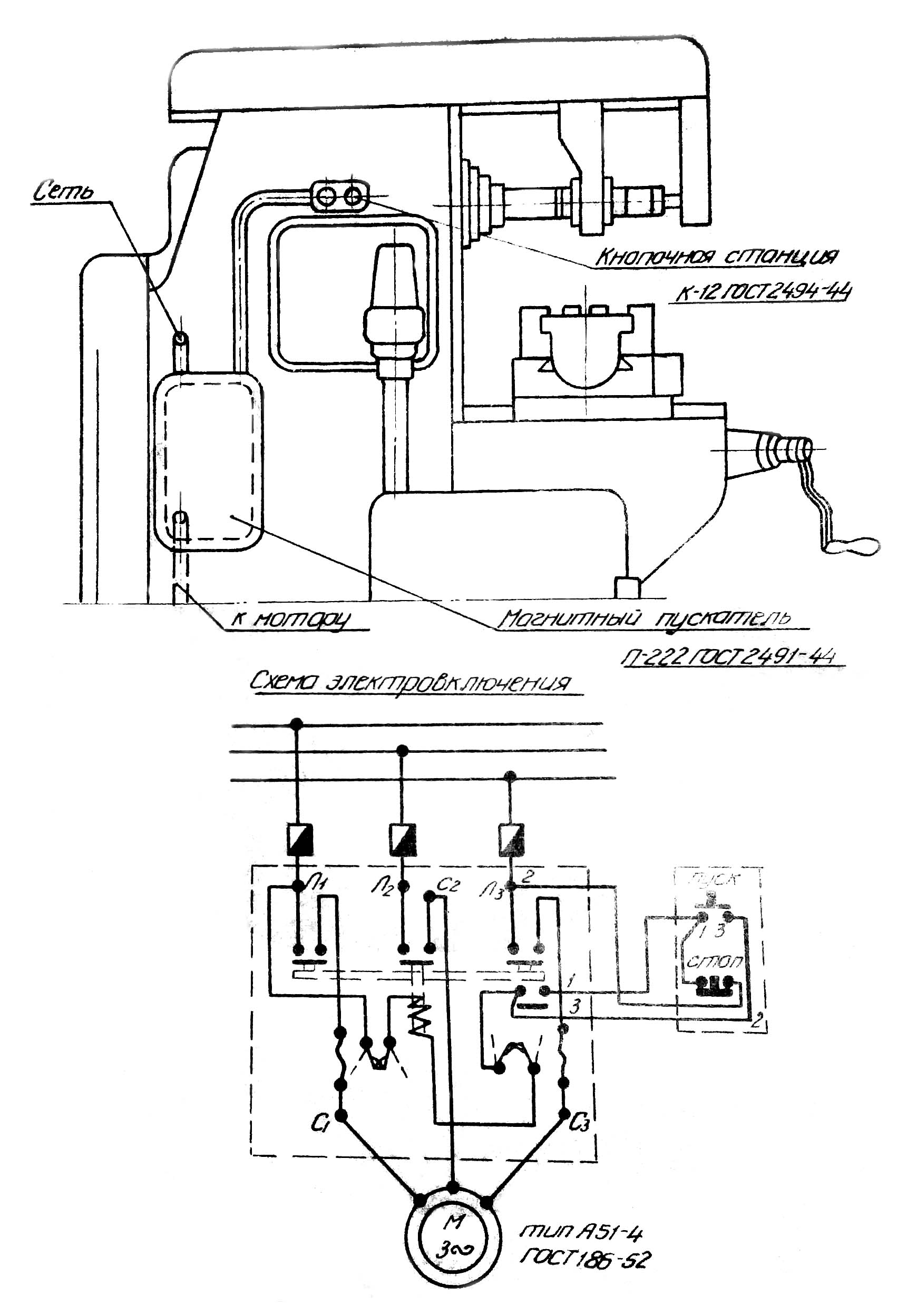

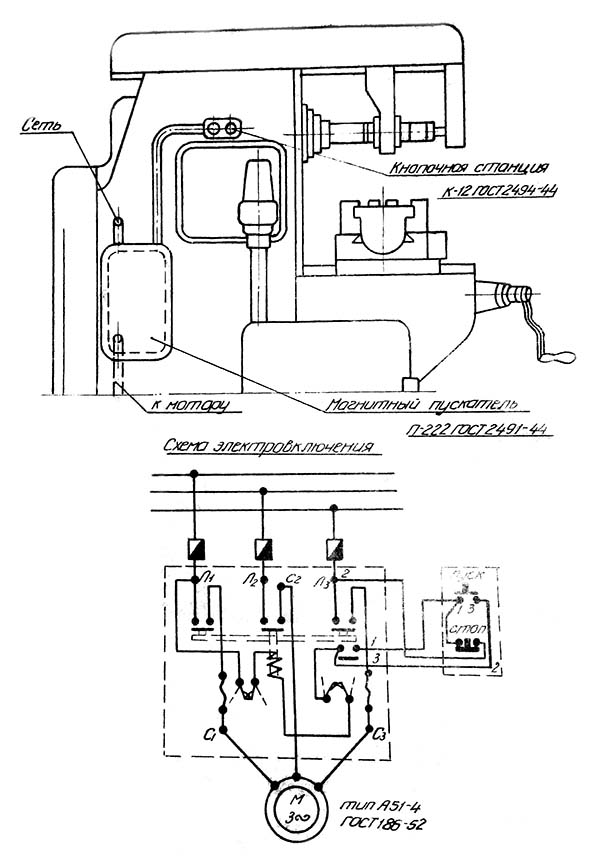

Електрична схема фрезерного верстата Дзержинец ТГ-2. Рис.274

Електрична схема консольно-фрезерного верстата Дзержинец ТГ-2. Скачать в увеличенном масштабе

Дзержинец ТГ-2 Верстат фрезерный консольный горизонтальный. Відеоролик.

Технічні характеристики верстатів моделей Дзержинец ТГ-2

Наименование параметра	6М82	6М82Г	Дзержинец ТГ-2
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	Н	Н
Розміри рабочей поверхности стола (длина х ширина), мм	1250 х 320	1250 х 320	1000 х 268
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм	30...410	30...450	470
Расстояние от оси горизонтального шпинделя до хобота, мм	155	155	155
Рабочий стол
Число Т-образных пазов Розміри Т-образных пазов	3	3	3
Наибольшее перемещение стола продольное механическое/ ручное, мм	700/ 700	700/ 700	550
Наибольшее перемещение стола поперечное механическое/ ручное, мм	240/ 260	240/ 260	220
Наибольшее перемещение стола вертикальное механическое/ ручное, мм	380/ 380	420/ 420	410
Наибольший угол поворота стола, град	±45°	нет	нет
Цена одного деления шкалы поворота стола, град	1	нет	нет
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05	0,05
Перемещение стола на один оборот лимба продольное/ поперечное/ вертикальное, мм	6/ 6/ 2	6/ 6/ 2
Шпиндель
Частота обертання шпинделя, об/мин	31,5...1600	31,5...1600	25..525
Количество швидкостей шпинделя	18	18	12
Внутренний конус шпинделя. Система/ размер	ГОСТ 836-47/ 3	ГОСТ 836-47/ 3	ГОСТ 836-47/ 3
Механіка верстата
Быстрый ход стола продольный/ поперечний/ вертикальний, м/мин	3/ 3/ 1	3/ 3/ 1
Число ступеней рабочих подач стола	18	18	12
Пределы рабочих подач продольных, мм/мин	25...1250	25...1250	16,3..620
Пределы рабочих подач поперечных, мм/мин	25...1250	25...1250	16,5..650
Пределы рабочих подач. Вертикальных, мм/мин	8,3...416,6	8,3...416,6	7,9..313
Выключающие упоры подачі продольных	есть	есть	есть
Выключающие упоры подачі поперечных, вертикальних	нет	нет	есть
Блокировка ручной і механической подачі (поздовжньої, поперечної, вертикальной)	есть	есть
Блокировка раздельного увімкнення подачі	есть	есть
Автоматическая прерывистая подача Продольная	есть	есть
Автоматическая прерывистая подача Поперечная і вертикальная	нет	нет
Торможение шпинделя	есть	есть
Предохранение от перегрузки (муфта)	есть	есть
Привод
Електродвигун приводу головного руху, кВт (об/мин)	7 (1440)	7 (1440)	4,5 (1440)
Електродвигун приводу подач, кВт (об/мин)	1,7 (1440)	1,7 (1440)
Електродвигун насоса охлаждающей жидкости, кВт (об/мин)	0,125 (2880)	0,125 (2800)
Электронасос охлаждающей жидкости Тип	ПА-22У2	ПА-22У2
Производительность насоса СОЖ, л/мин	22	22
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2260 1745 1660	2260 1745 1660	1935 х 2015
Масса верстата, кг	2800	2700	1800

6М82, ТГ-2, ТГ-2Б верстат горизонтальный консольно-фрезерный: - паспорт, 1961 (djvu) 4,4 Мб, Скачать
