UPW 25 (верстат різьбонакатний (профіленакатний) двороликовий напівавтомат)
Опис, характеристики, схеми

Відомості про виробника різьбонакатного верстата UPW 25 x 100

Виробником різьбонакатного верстата UPW 25 x 100 є VEB Kombinat (ГДР) Umfortechnik Erfurt WEMA Bad Duben .

UPW 25 Верстат різьбонакатний (профіленакатний) двороликовий напівавтомат. Призначення та сфера застосування

Профіленакатний двороликовий напівавтомат UPW 25 є універсальною машиною, призначеною для отримання різних профілів, точних кріпильних, трапецеїдальних та інших різьблень, дрібномодульних черв'яків, рифлень, обкатки (калібрування) циліндричних і сферичних тіл пластичним деформуванням - накочуванням при роботі.

Принцип роботи та особливості конструкції верстата UPW 25

Цикл роботи верстата напівавтоматичний або автоматичний, подача заготовок здійснюється вручну. Верстат може бути оснащений завантажувальним пристроєм і перетворений на автомат.

Мастило напівавтоматів здійснюється автоматичною системою. Висока продуктивність, надійність та довговічність напівавтоматів забезпечена сучасними методами розрахунку конструкції, застосуванням при виготовленні деталей з якісних матеріалів, прогресивними методами їх обробки, точності складання.

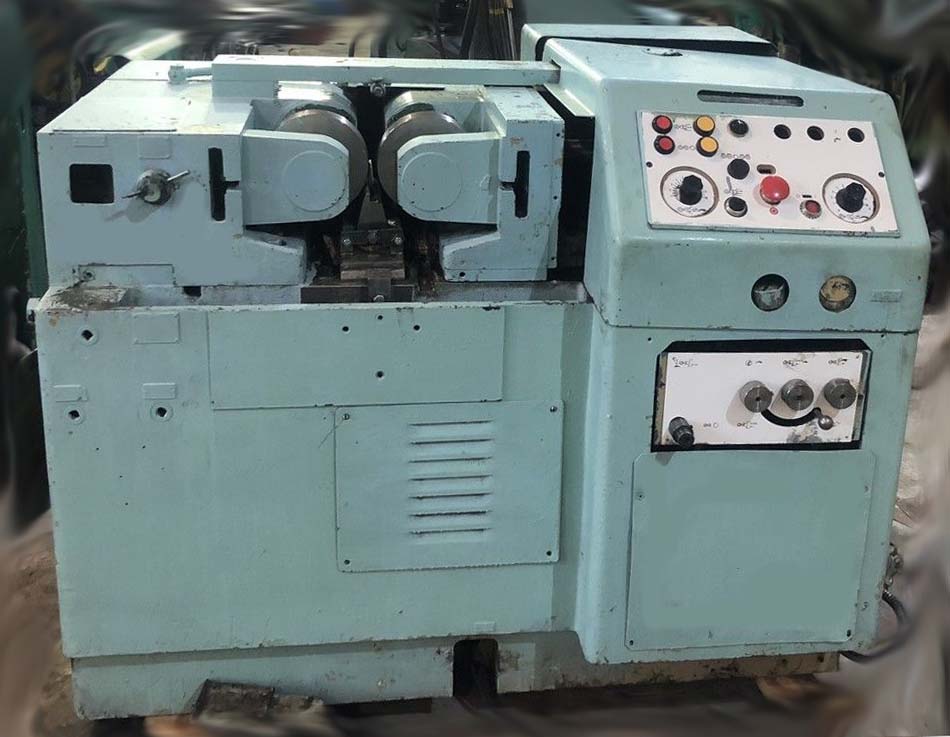

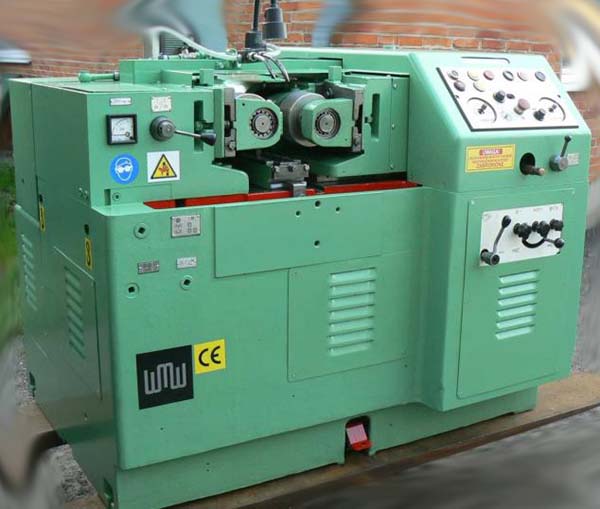

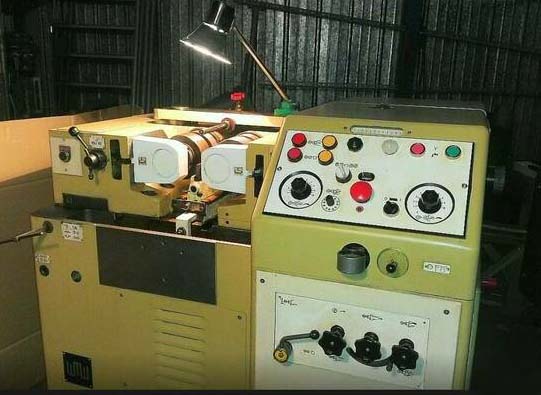

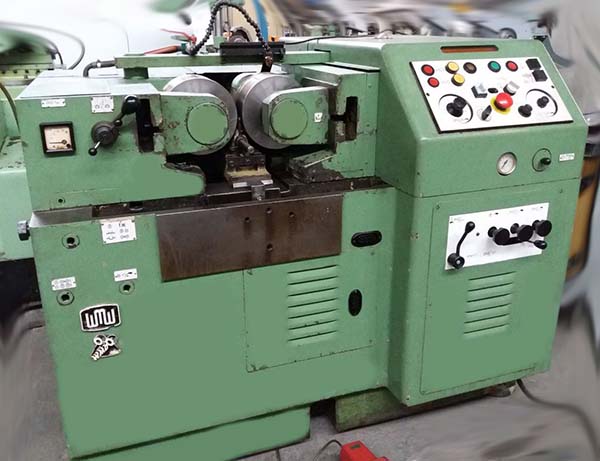

Загальний вигляд різьбонакатного верстата UPW 25

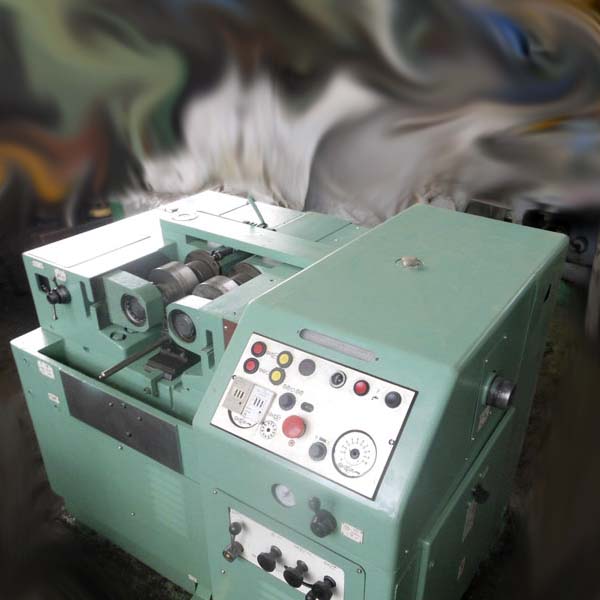

Фото різьбонакатного верстата UPW 25 x 100

Фото різьбонакатного верстата UPW 25 x 100. Дивитись у збільшеному масштабі

Фото різьбонакатного верстата UPW 25 x 100

Фото різьбонакатного верстата UPW 25 x 100

Фото різьбонакатного верстата UPW 25 x 100. Дивитись у збільшеному масштабі

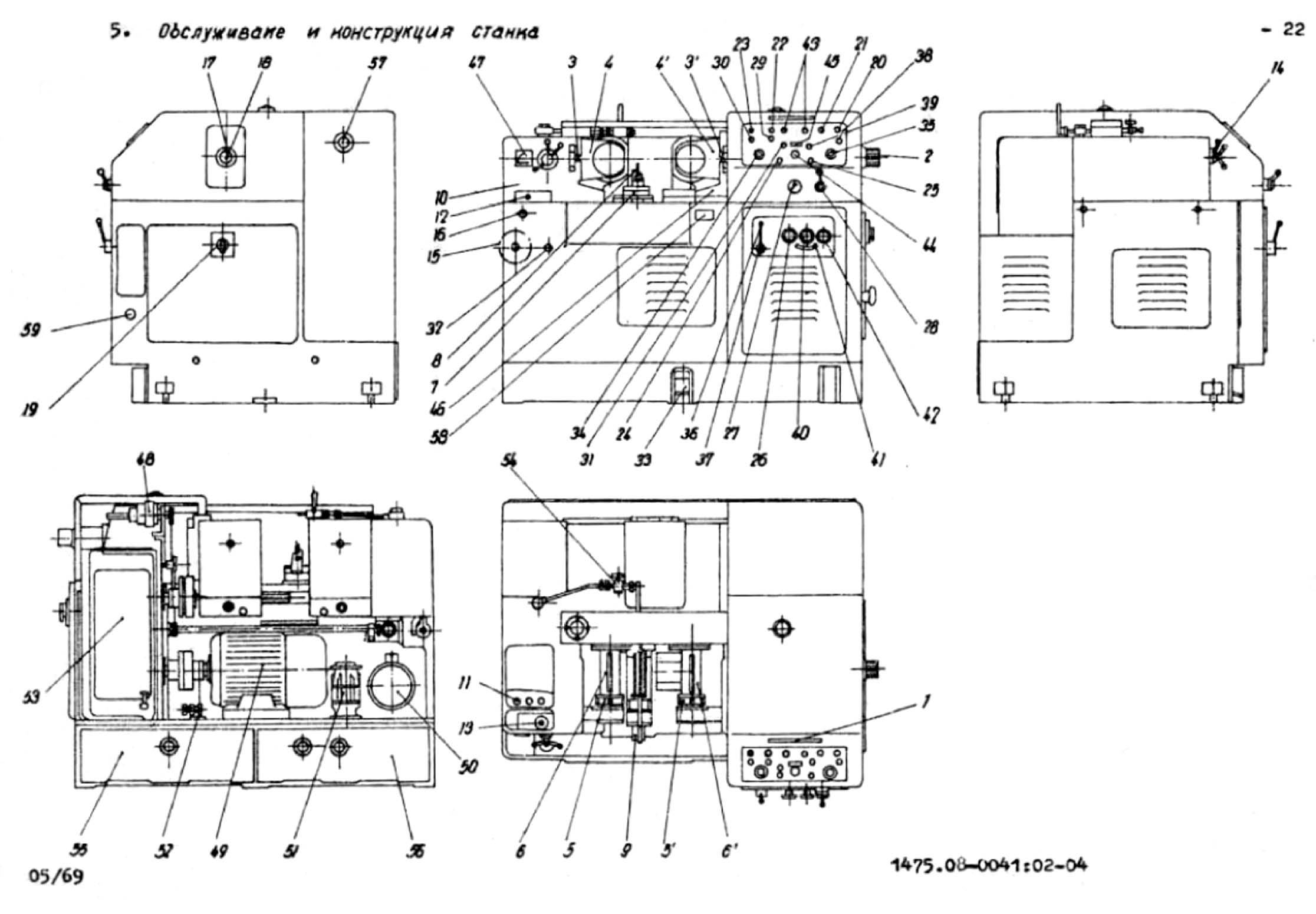

Розташування основних вузлів різьбонакатного верстата UPW 25

Розташування основних вузлів різьбонакатного верстата UPW 25 x 100

Розташування основних вузлів різьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

1. Шкала для встановлення санок на діаметр різьби, що накочується.
2. Поворотна ручка для встановлення довжини ходу санок
3. Гайка для кріплення опори
4. Підтримка
5. Самоконтрящаяся шлицевая гайка
6. Шпіндель накатний
7. Стійка ножа, що підтримує
8. Підтримуючий ніж
9. Деталь затискна
10. Шпиндельна бабка
11. Гвинти для кріплення бабки
12. Гвинт кріпильний
13. Ексцентрик для встановлення паралельності шпинделів
14. Гайка для фіксації аксіального положення шпинделя
15. Муфта для зчеплення шпинделів
16. Поворотна ручка для радіального переміщення шпинделів
17. Гвинт для встановлення довжини ходу санок
18. Гвинт для встановлення санок на діаметр різьби, що накатується
19. Загальний вимикач НР3
20. Кнопка D4 для включення насосів гідросистеми та охолоджувальної рідини
21. Кнопка D3 для вимикання насосів гідросистеми та охолоджуючої рідини
22. Кнопка D6 для включення подачі санок
23. Кнопка D5 для увімкнення відведення санок
24. Многопозиционный переключатель WS 3 для установки часу накатки
25. Многопозиционный переключатель WS 2 для установки автоматичного цикла
26. Клапан VD 2 для установки зусилля накатки
27. Манометр для проверки зусилля накатки
28. Запорный кран манометра
29. Кнопка нажимная D2 для увімкнення двигуна накатных шпинделей
30. Кнопка нажимная DI для виключення двигуна шпинделей
31. Многопозиционный переключатель WS I для установки направления обертання шпинделей
32. Поворотная ручка для установки скорости шпинделей
33. Кнопка ножная D 7 для увімкнення подачі салазок
34. Поворотная ручка Ро I для установки часу накатки
35. Поворотная ручка Ро 2 для установки часу, требуемого на замену детали
36. Рычаг для переміщення салазок /при корректировке резьб/
37. Кнопка Е5 для увімкнення двигуна шпинделей /при корректировке резьб/
38. Кнопка D8 для переключения направления обертання шпинделей і уменьшения зусилля накатки
39. Многопозиционный переключатель WS 4 для виключення одновременно двигуна шпинделей і салазок при уменьшении зусилля накатки
40. Клапан VW 2 для установки величины подачі салазок
41. Рычаг для переключения салазок з швидкого ходу на рабочую подачу
42. Дроссель VDr для замедления обратного ходу салазок
43. Лампочка сигнальная
44. Кнопка D10 - аварийная
45. Счетное пристрій
46. Салазки
47. Указатель, показывающий скорость шпинделей
48. Генератор к указателю, показывающему скорость шпинделей
49. Двигатель накатных шпинделей
50. Двигатель гідронасоса
51. Насос охлаждающей жидкости
52. Насос, обеспечивающий смазывание
53. Механізм цепной передачи, регулювання бесступенчатое
54. Кран для виключення подачі охлаждающей жидкости
55. Гідробак
56. Бак под охлаждающее і смазочное масла
57. Штепсельная розетка для подключения местного освещения верстата
58. Штепсельная розетка для подключения пристроя для аксиального переміщення детали
59. Ручка звездообразная для установки уменьшенного зусилля накатки

Работа верстата

Представляется возможность установить наступні виды роботи верстата:

1. Накатка в ручном режиме
2. Накатка в напівавтоматическом режиме
3. Накатка в автоматическом режиме

Керування верстатом осуществляется гідравлически.

Установка деталей в рабочее пространство верстата производится по всем трем видам обробки вручную.

Накатка в ручном режиме

Установить многопозиционный переключатель WS 2 /25/ в положение автоматика - "О".

Включить двигатель накатного шпинделя нажимом кнопки D2 /29/. Направление обертання накатных шпинделей устанавливается з помощью многопозиционного переключателя WS I /31/. Скорость шпинделей устанавливается путем поворачивания маховичка /32/.

Затем следует установить деталь, открыть кран подачі охлаждавшей жидкости в включить процесс накатки нажимом кнопке D6 /22/. Салазки перемещаются к детали. Профиль накатных роликов внедряется в деталь до достижения глубины накатываемого профиля.

При нажиме кнопки D5 /23/ процесс накатки прерывается. Салазки на быстром ходу отходят в исходное положение. Накатанная деталь снимается.

Накатка в напівавтоматическом режиме

При накатке, производимой в напівавтоматическом цикле, процесс накатки включается от нажима кнопки D7 /33/. Время накатки устанавливается путем поворачивания ручки Ро I /34/.

Салазки перемещаются к изделию, після чего происходит накатка профиля.

После срабатывания реле часу ZR I процесс накатки выключается автоматически і салазки отходят в исходное положение.

Следовательно, при работе в напівавтоматическом цикле включается только подача салазок от нажима ножной кнопка D7, в то время когда отход салазок в исходное положение осуществляется автоматически.

Накатка в автоматическом режиме

При накатке, производимой на автоматическом цикле, следует установить многопозиционный переключатель WS 2 /25/ в положение "автоматика", установить время накатки путем поворачивания ручки Ро 1 /34/ і время, требуемое на замену детали поворотом ручки Ро 2 /35/.

При нажиме кнопки D6 /22/ салазки перемещаются к детали і по истечении установленного часу накатки салазки отходят в исходное положение.

По истечении часу, требуемого на замену детали, салазки перемещаются в рабочее положение.

Корректировка накатанных резьб

При наладке верстата попадаются детали, диаметр которых слишком большой. В таком случае представляется возможность корректировки різьби. При корректировке різьби деталь следует уложить на опорный нож. Затем следует повернуть рычаг /36/ влево, після чего салазки перемещаются к детали. В зависимости от положения данного рычага представляется возможность ускорить или замедлить ход салазок. При прикосновении профиля накатного ролика к детали необходимо включить двигатель М1 /37. Деталь начинает вращаться, після чего рычаг /36/ следует переключить влево, в исходное положение для установленного зусилля накатки. Переключення рычага в исходное положение производится кнопкой D7 /33/. По истечении установленного часу накатки, установленного поворотной ручкой Ро /34/, процесс накатки выключается автоматически от импульса реле часу I.

Салазки перемещаются в исходное положение. Следует учесть, что неоднократная корректировка профиля ведет к разрушению післяднего. При любом холодном формировании металла уплотняется его поверхность. Неоднократная или продолжительная накатка повлечет за собой превышение накатоспособности материала вследствие чего на поверхности материала получаются риски і материал расслаивается.

Накатка червячного і подобного профиля

При накатке глубокого профиля деталь во время накатки дополнительно выполняет аксиальное движение. Это рух выполняется до получения полной глубины профиля. Но для того, чтобы детали при накатке не выходили за пределы инструмента следует производить наступні приемы. Профиленакатной верстат моделі UPW 25x100 оснащенный пристрійм для снижения зусилля накатки, з успехом може быть использован для накатки глубокого профиля. Во время накатки, когда деталь начинает выходить за пределы инструмента, следует нажать кнопку D8 /38/, переключая направление обертання шпинделей, і уменьшить усилие накатка примерно до 2000 кг путем поворота звездообразной ручки /39/. При изменении направления обертання шпинделей деталь вращается в противоположном направле-нии при одновременном повышении зусилля накатки. До выхода детали за пределы инструмента на противоположной стороне, следует нажать кнопку D8 /38/, давая импульс к изменению направления обертання шпинделей.

Эти приемы следует выполнять до полной накатки профиля. Рекомендуется производить накатку червячного профиля во вращающихся центрах.

Для предотобертання аксиального переміщення детали при включении процесса накатки следует включить могопозиционный переключатель WS 4 /39/, вследствие чего при отходе салазок одновременно выключается двигатель шпинделей.

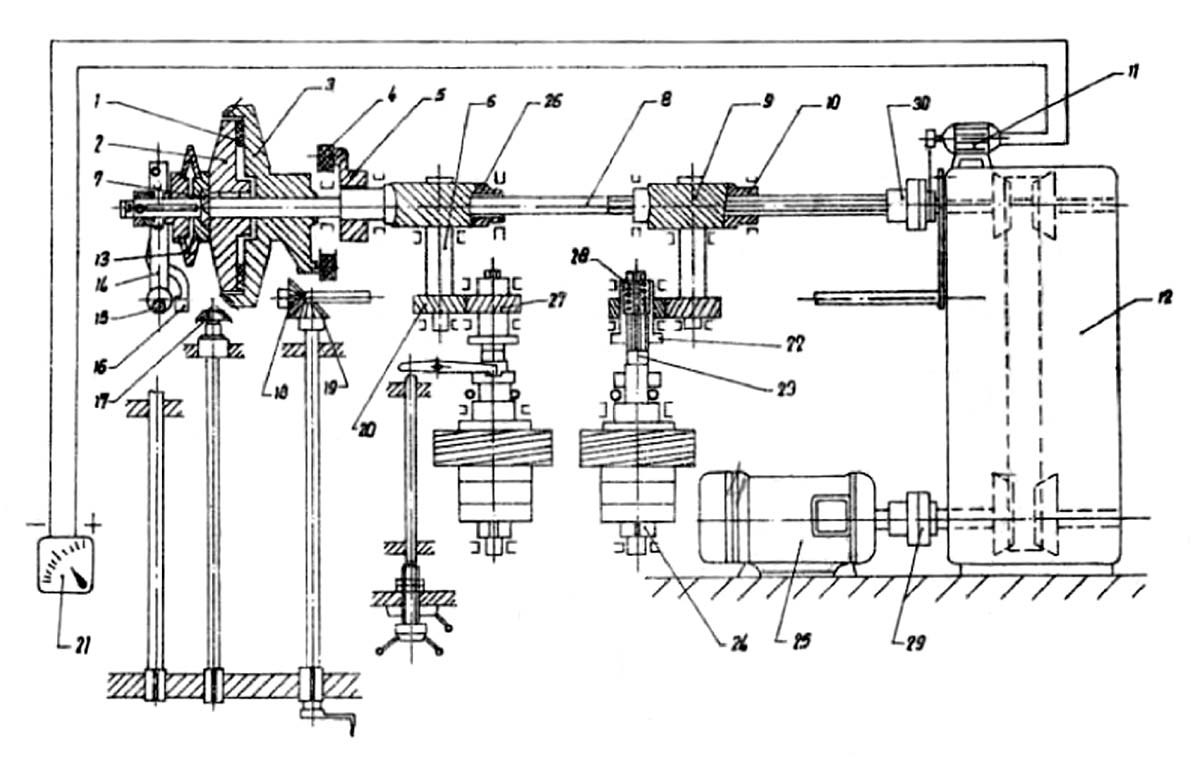

Кінематична схема резьбонакатного верстата UPW 25

Кінематична схема резьбонакатного верстата UPW 25

Кінематична схема резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

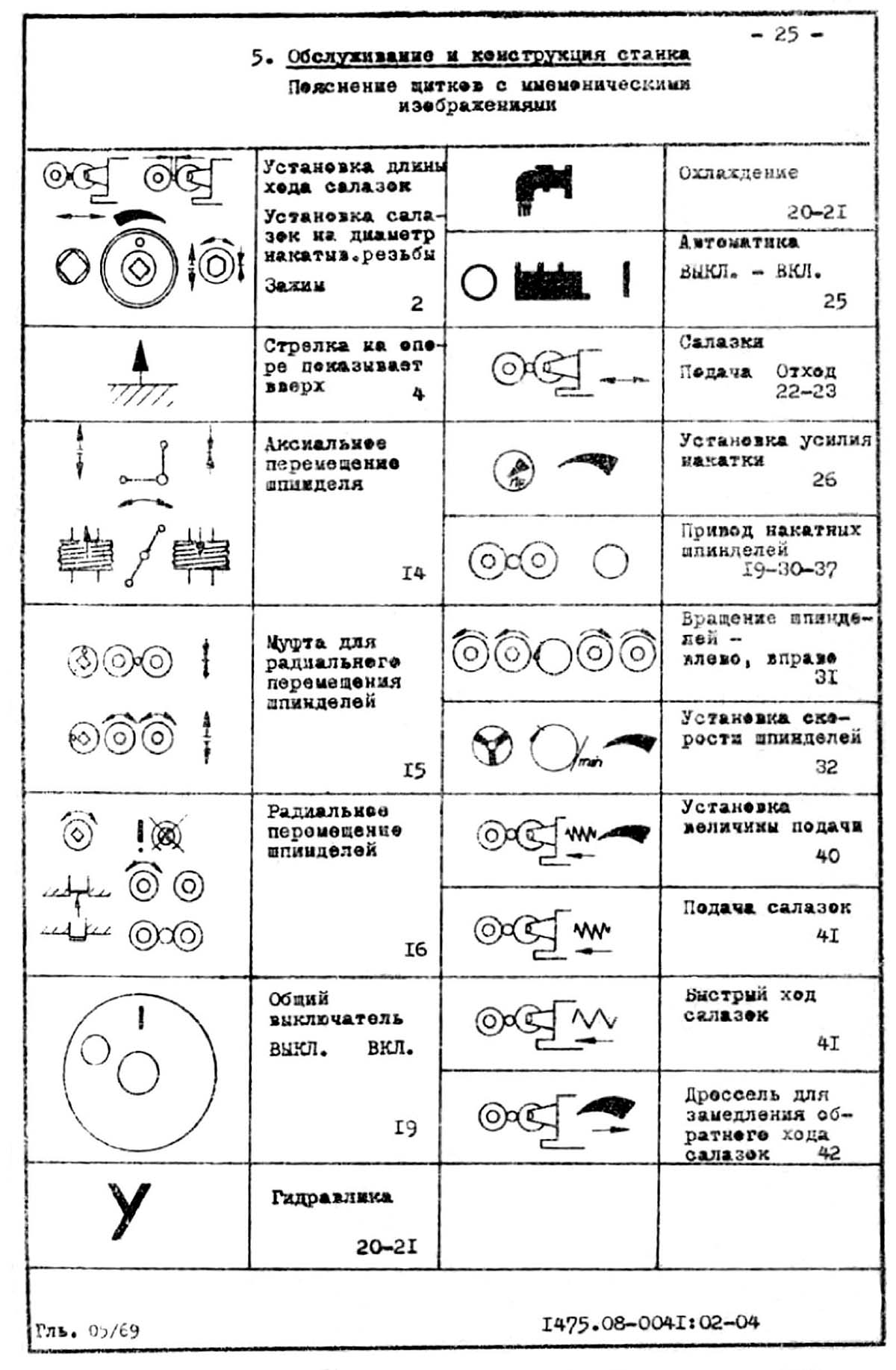

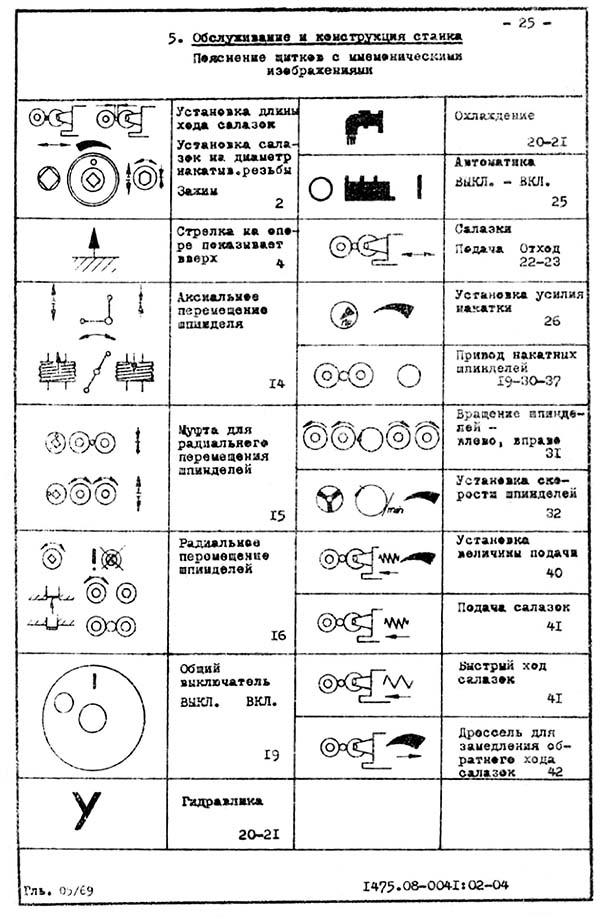

Мнемонические изображения резьбонакатного верстата UPW 25

Мнемонические изображения резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

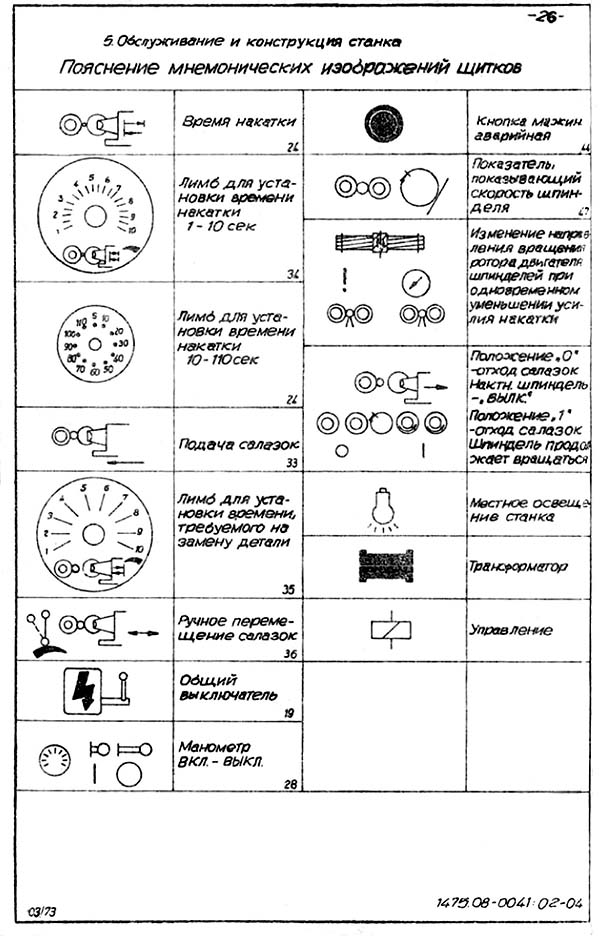

Мнемонические изображения резьбонакатного верстата UPW 25

Мнемонические изображения резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

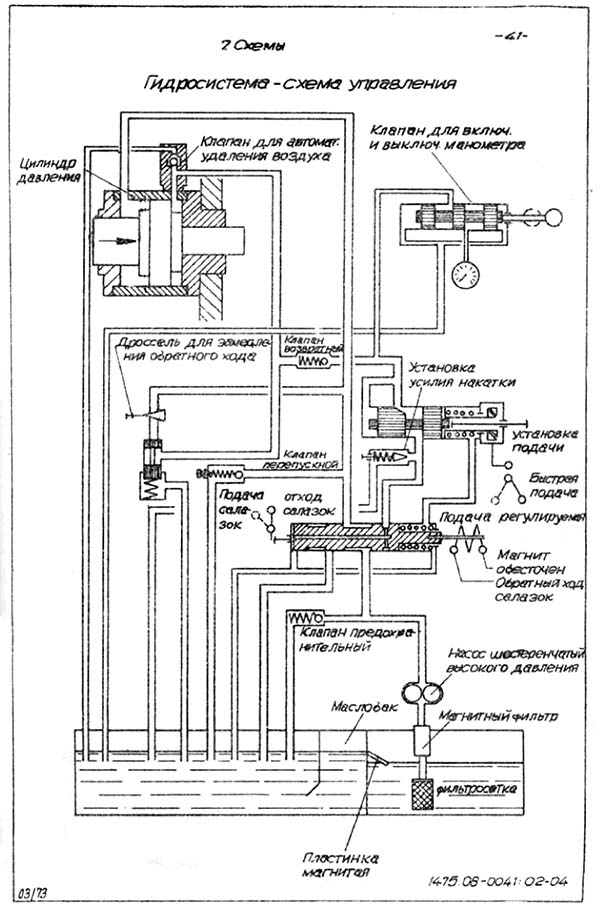

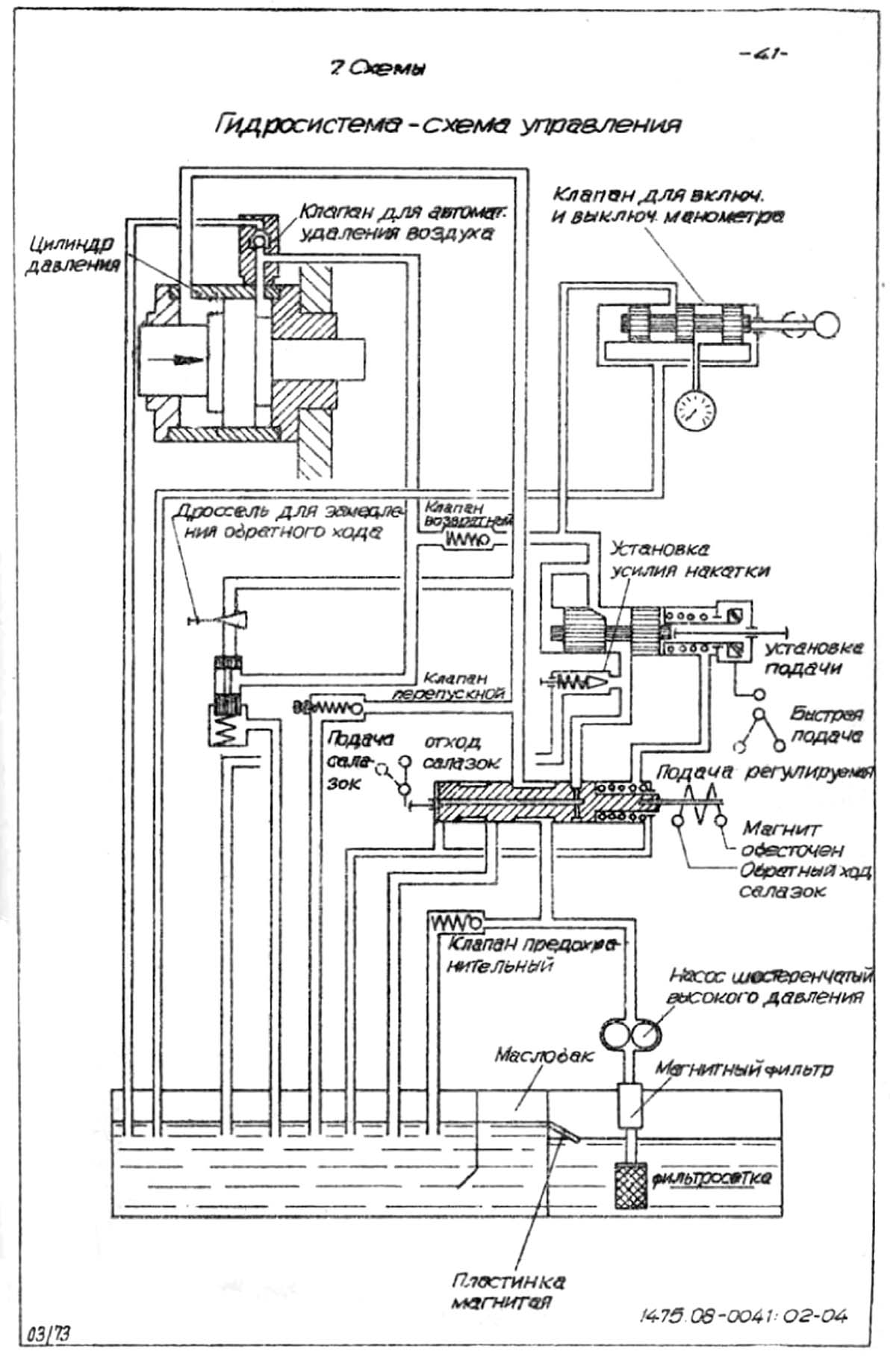

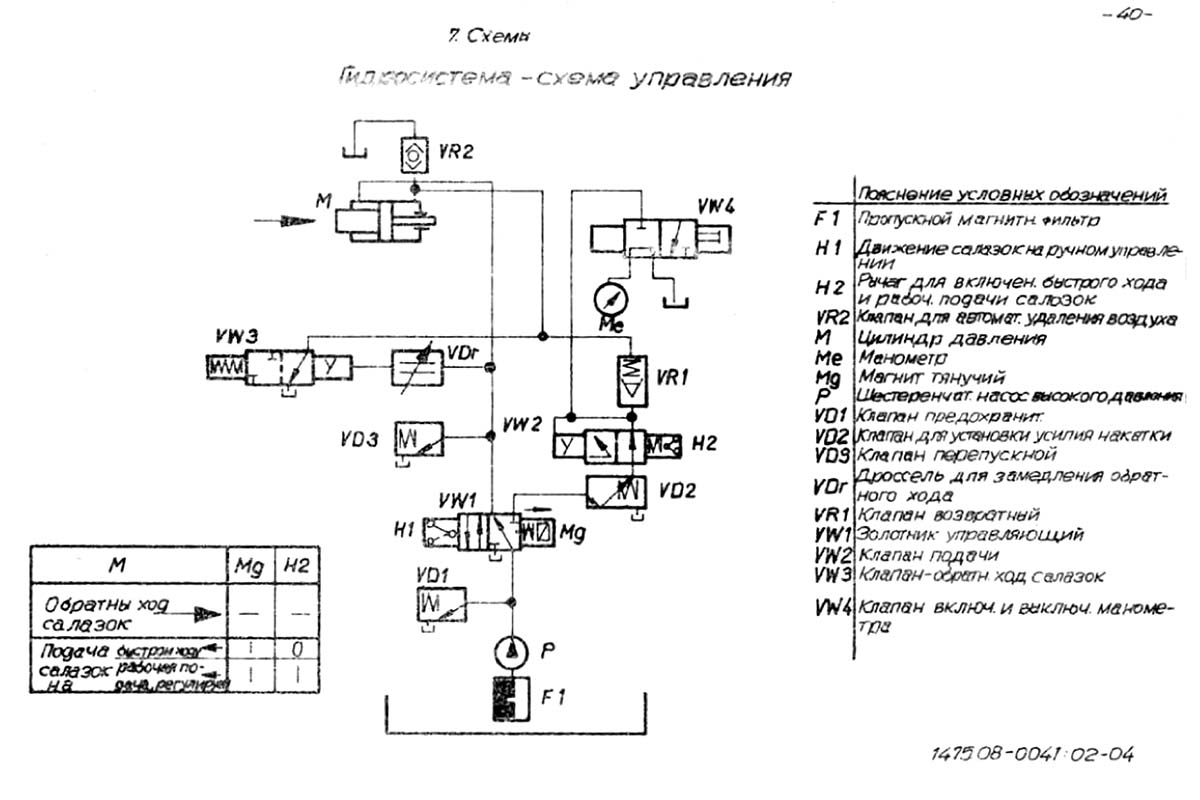

Гідравлічна схема резьбонакатного верстата UPW 25

Гідравлічна схема резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

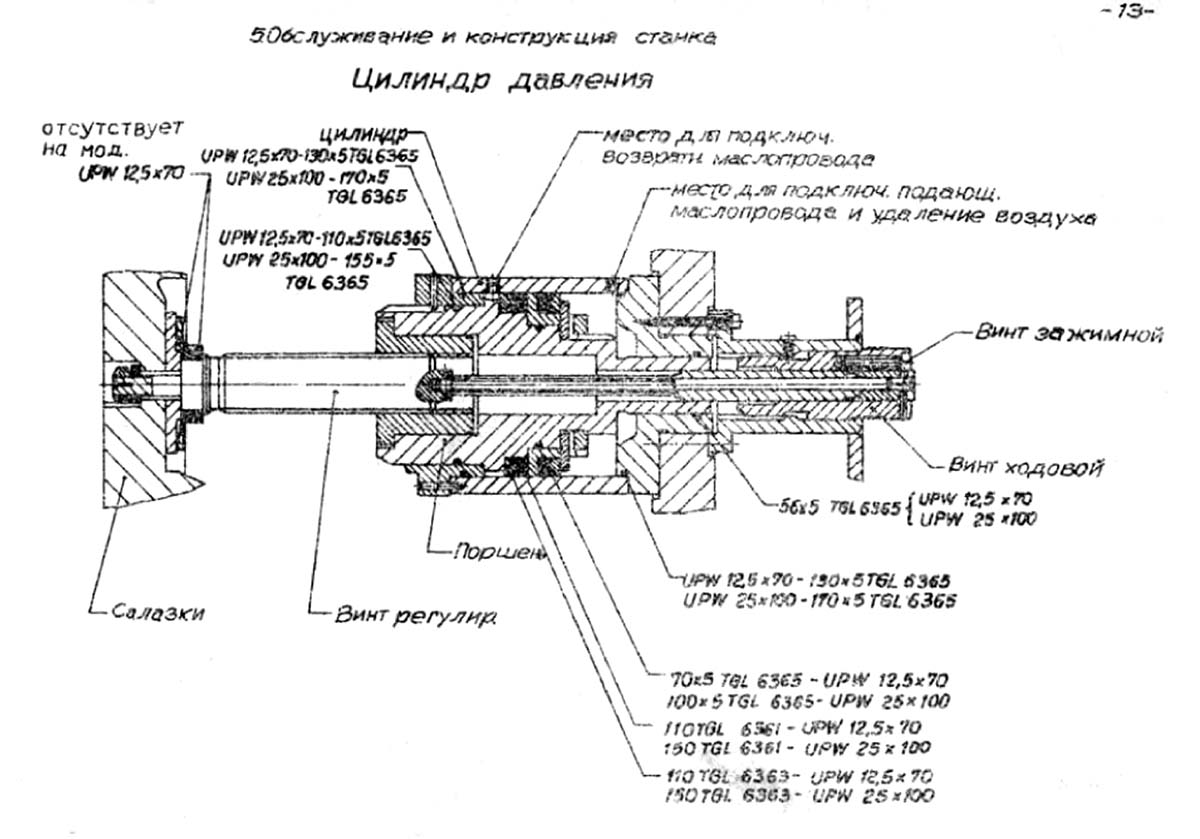

Гідравлічна схема резьбонакатного верстата UPW 25

Гідравлічна схема резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

Гідравлічна схема резьбонакатного верстата UPW 25

Гідравлічна схема резьбонакатного верстата UPW 25. Дивитись у збільшеному масштабі

Технічні характеристики резьбонакатного верстата UPW 25

Наименование параметра	UPW 12,5 x 70	UPW 25 x 100
Основні параметри верстата
Усилие накатывания, кН (тс)	5..125 (0,5..12,5)	5..250 (0,5..25)
Наибольший диаметр накатываемой заготовки радиальным способом, мм	3..70	10..100
Наибольший шаг накатываемой різьби, мм	4	8
Наибольшая длина накатываемой різьби радиальным способом, мм	125	180
Наибольшая длина накатываемой різьби радиально-осевым способом, мм	2000	2000
Диаметр накатных роликов, мм	195	230
Диаметр шпинделей под накатные ролики, мм	63	80
Длина посадочного места на шпинделях, мм	125	180
Высота осей шпинделей над станиной, мм	160	180
Расстояние между осями накатных роликов, мм	130..240	150..320
Наибольший ход салазок подвижной головки, мм	0..15	0..25
Частота обертання шпинделей, об/мин	20..90	20..90
Привід верстата
Количество електродвигателей
Електродвигун головного привода, кВт (об/мин)	4	7,5
Електродвигун гідропривода, кВт (об/мин)	1,5	2,2
Електродвигун насоса охлаждающей жидкости, кВт (об/мин)	0,13	0,13
Електродвигун насоса змазки, кВт (об/мин)
Електродвигун вентилятора, кВт (об/мин)
Габарит і масса верстата
Габарити верстата (требуемая площадь), мм	1350 х 1080	1570 х 1230
Масса верстата, кг	2100	3400
