Верстатний токарно-фрезерний верстат моделі ВТФ-1 спроектований та випускався на великому оборонному підприємстві – Завод ім. Масленнікова, ЗіМ м. Куйбишев (Самара).
Токарно-фрезерний верстат ВТФ-1 призначений для нескладних токарних або фрезерних робіт за умов серійного виробництва. Верстат налаштовується на одну або кілька подібних операцій.
Основна особливість верстата ВТФ-1 :
Токарно-фрезерний верстат ВТФ-1 досить древній (30-ті роки) і розрахований отримання обертання від зовнішнього трансмісійного валу, який через плоскочасну передачу рухав групу верстатів.
Більш просунутий варіант верстата встановлюється на верстат і використовує індивідуальний електродвигун.
Шпиндель встановлений на підшипниках ковзання, кінець шпинделя різьбовий М39х4. На шпиндель можна встановити патрон (через планшайбу) або використовувати інструмент для цангового затискання.
Шпиндель має лише одну швидкість обертання (max 2500 об/хв), яка налаштовується на певну операцію підбором електродвигуна та діаметром шківа. Стандартний комплект постачання включає електродвигун 0,55 кВт 1500 об/хв.
Шпиндель не має гальма, але може на ходу відключатися від працюючого двигуна. За допомогою рукоятки приводний ремінь перекидається на холостий шків шпинделя.

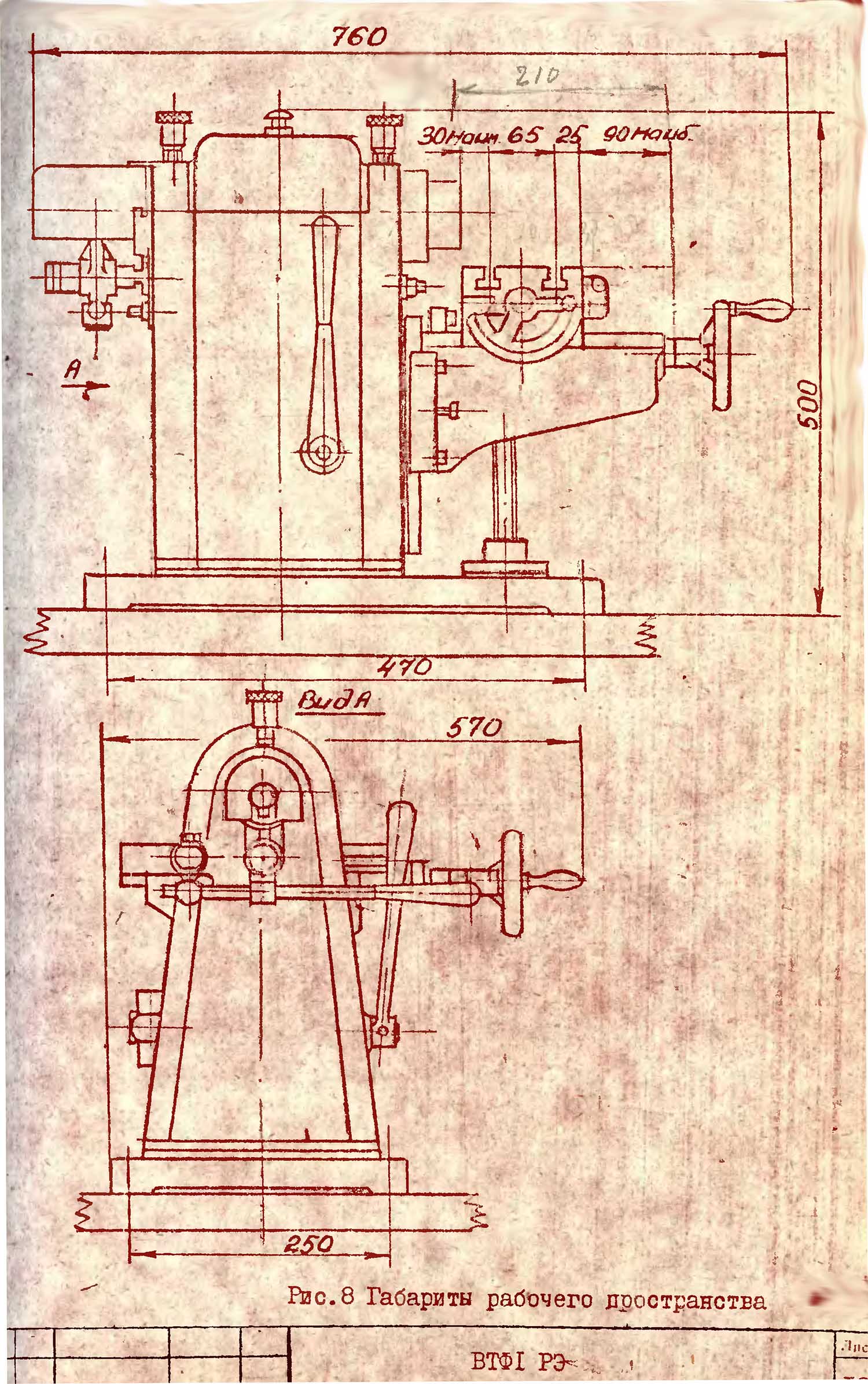

Габарити робочого простору токарно-фрезерного верстата ВТФ-1
Габарити робочого простору токарно-фрезерного верстата ВТФ-1. Дивитись у збільшеному масштабі

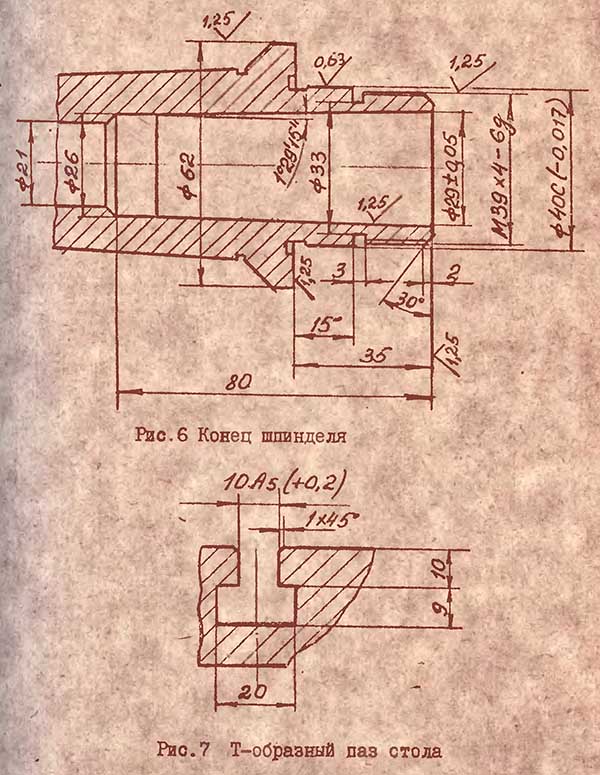

Кінець шпинделя токарно-фрезерного верстата ВТФ-1

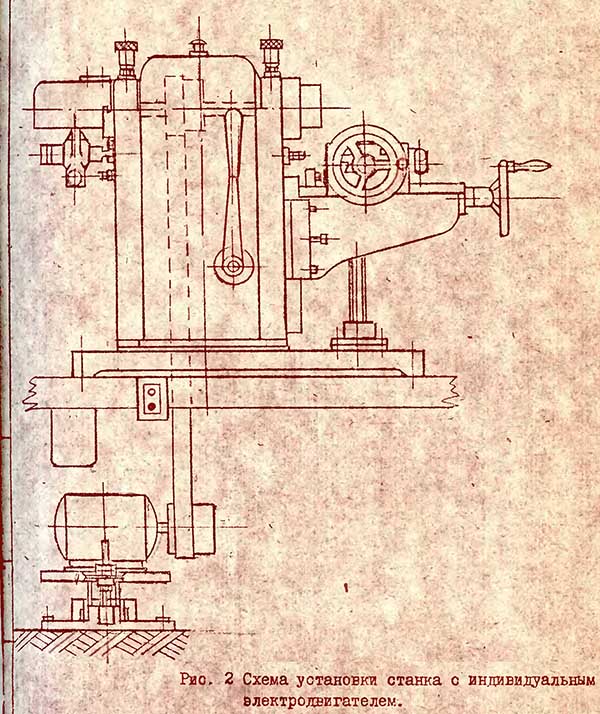

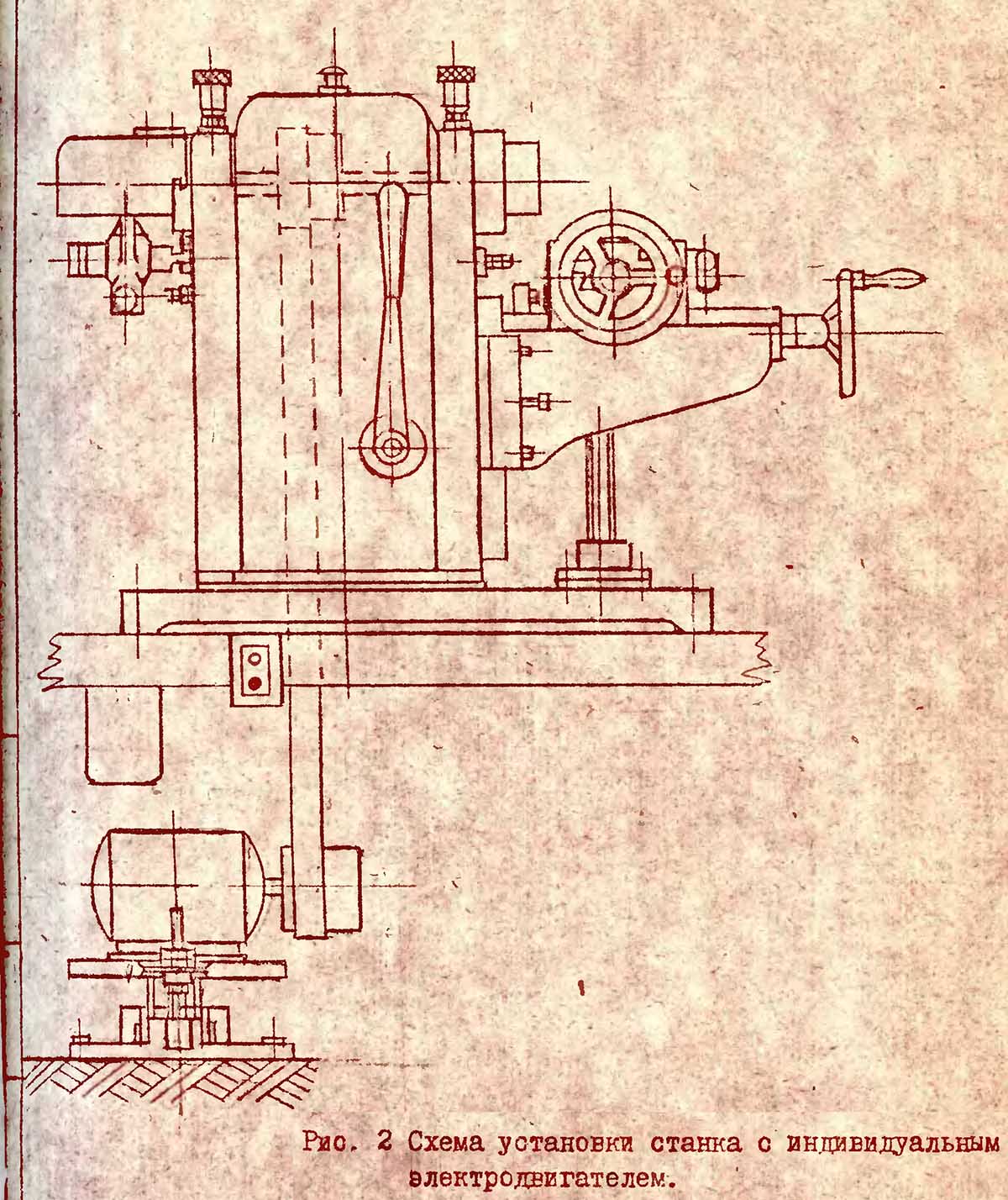

Схема розташування верстата ВТФ-1 із двигуном
Схема розташування верстата ВТФ-1 із двигуном. Дивитись у збільшеному масштабі

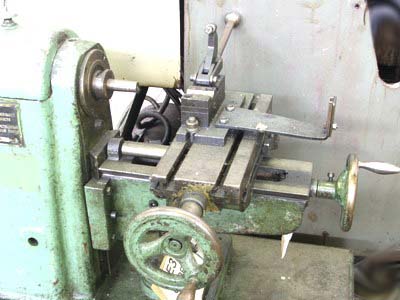

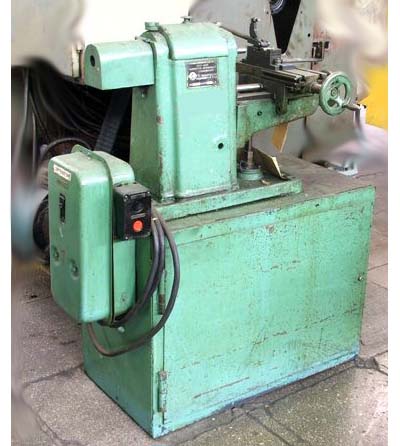

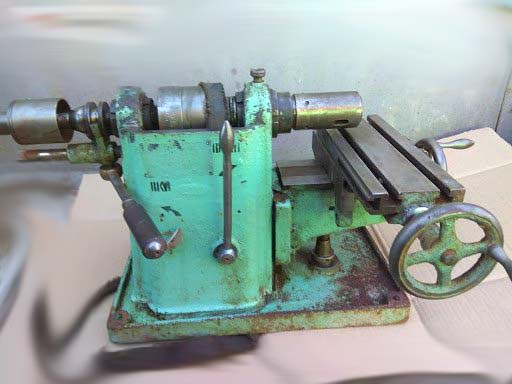

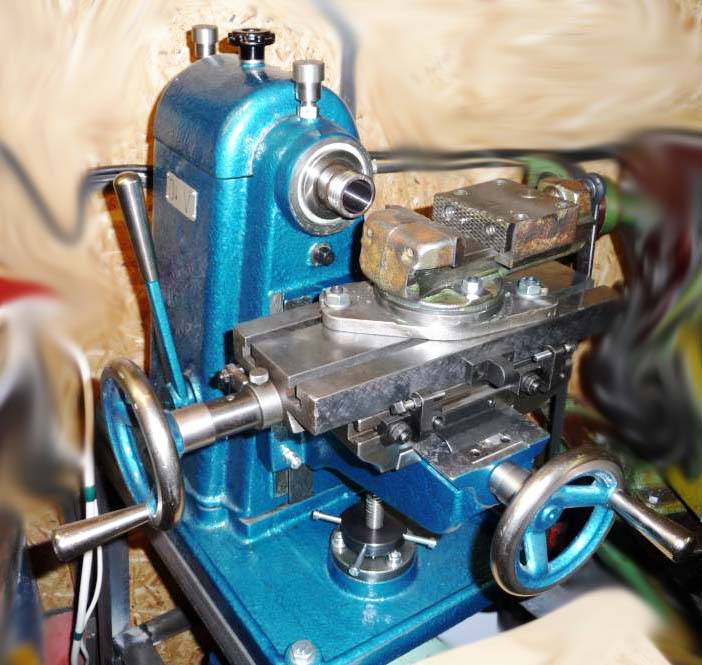

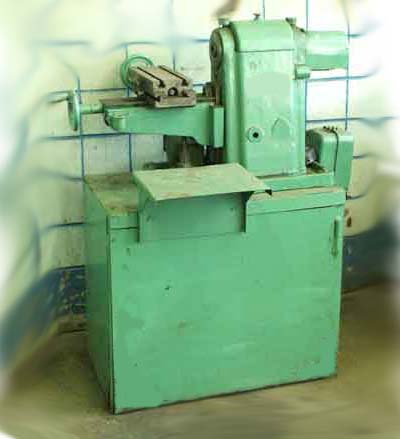

Фото верстачного токарно-фрезерного верстата ВТФ-1
Фото верстачного токарно-фрезерного верстата ВТФ-1
Фото верстачного токарно-фрезерного верстата ВТФ-1
Фото верстачного токарно-фрезерного верстата ВТФ-1
Фото верстачного токарно-фрезерного верстата ВТФ-1

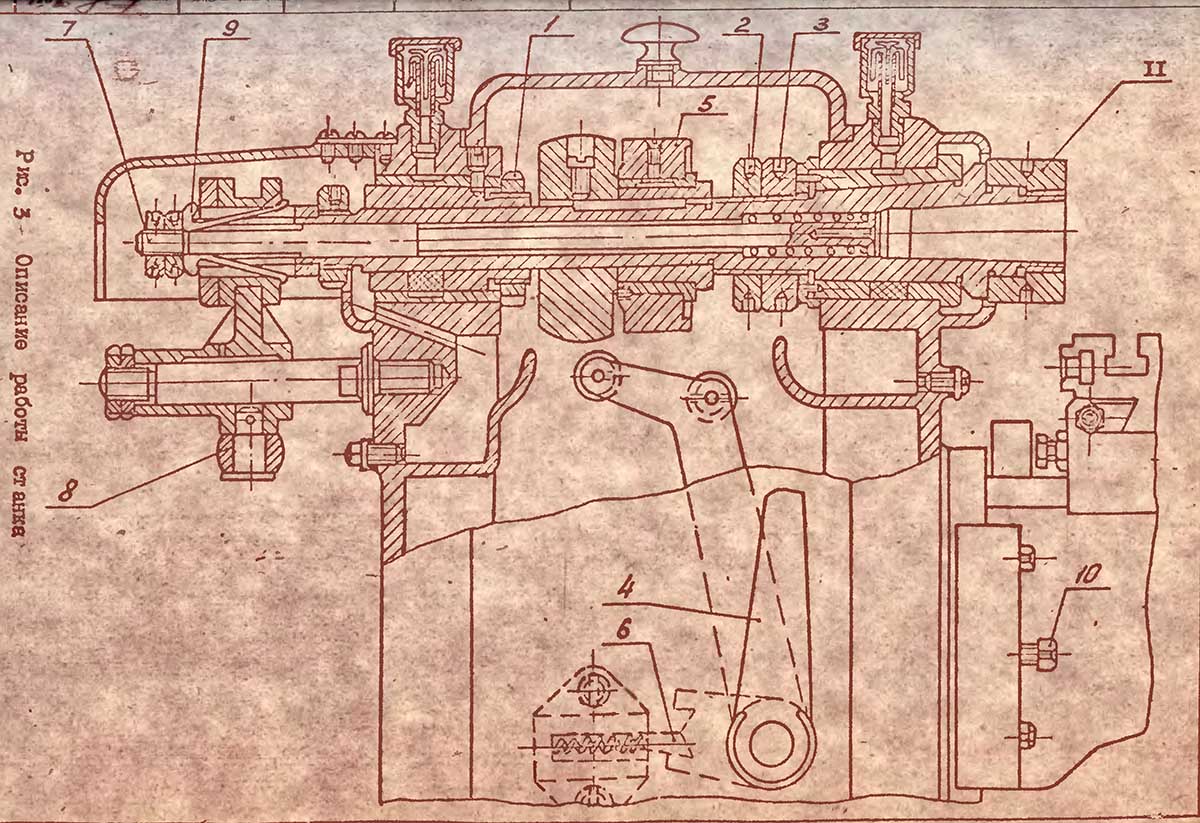

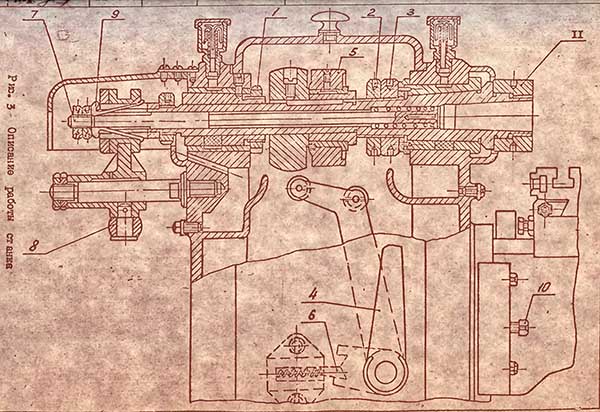

Схема токарно-фрезерного верстата ВТФ-1
Схема токарно-фрезерного верстата ВТФ-1. Дивитись у збільшеному масштабі
Верстат встановлюється на верстат.
Обертання електродвигуна передається трансмісійному валу групи верстатів і далі через плоскочасну передачу на шків шпинделя.
Привід шпинделя може здійснюватися і від індивідуального електродвигуна N = 0,75 кВт і n = 1000 об/хв. Як приклад на рис. 2 показано схему установки верстата з індивідуальним електродвигуном.
Шпиндель монтується на опорах ковзання, регулювання посадки яких здійснюється гайками 1, 2, 3.
При перемиканні важелем 4 ременя на правий шків обертання шпинделя припиняється шків 5 обертається на шпинделі в холосту.
Пружний палець 6 фіксує обидва положення перемикаючого важеля.
У внутрішній розточці шпинделя змонтована пружна тяга 7, призначена для закріплення інструменту в конічному отворі шпинделя або спеціальної цанге. Затискач здійснюється переміщенням тяги в ліве положення важелем 8 Собачки 9 забезпечують утримання тяги в положенні затискача.
Положення деталі щодо шпинделя по висоті регулюється установкою консолі, що фіксується гвинтом 10.
Крайні положення хрестового столу обмежуються упорами, точне регулювання за допомогою регулювальних гвинтів із контргайками.
Для запобігання пошкодженням різьблення шпинделя під патрон при транспортуванні та роботі на верстаті без патрона навертається гайка II.
УВАГА! Увімкнення та вимкнення шпинделя важелем 4 проводити тільки при включеному електродвигуні.

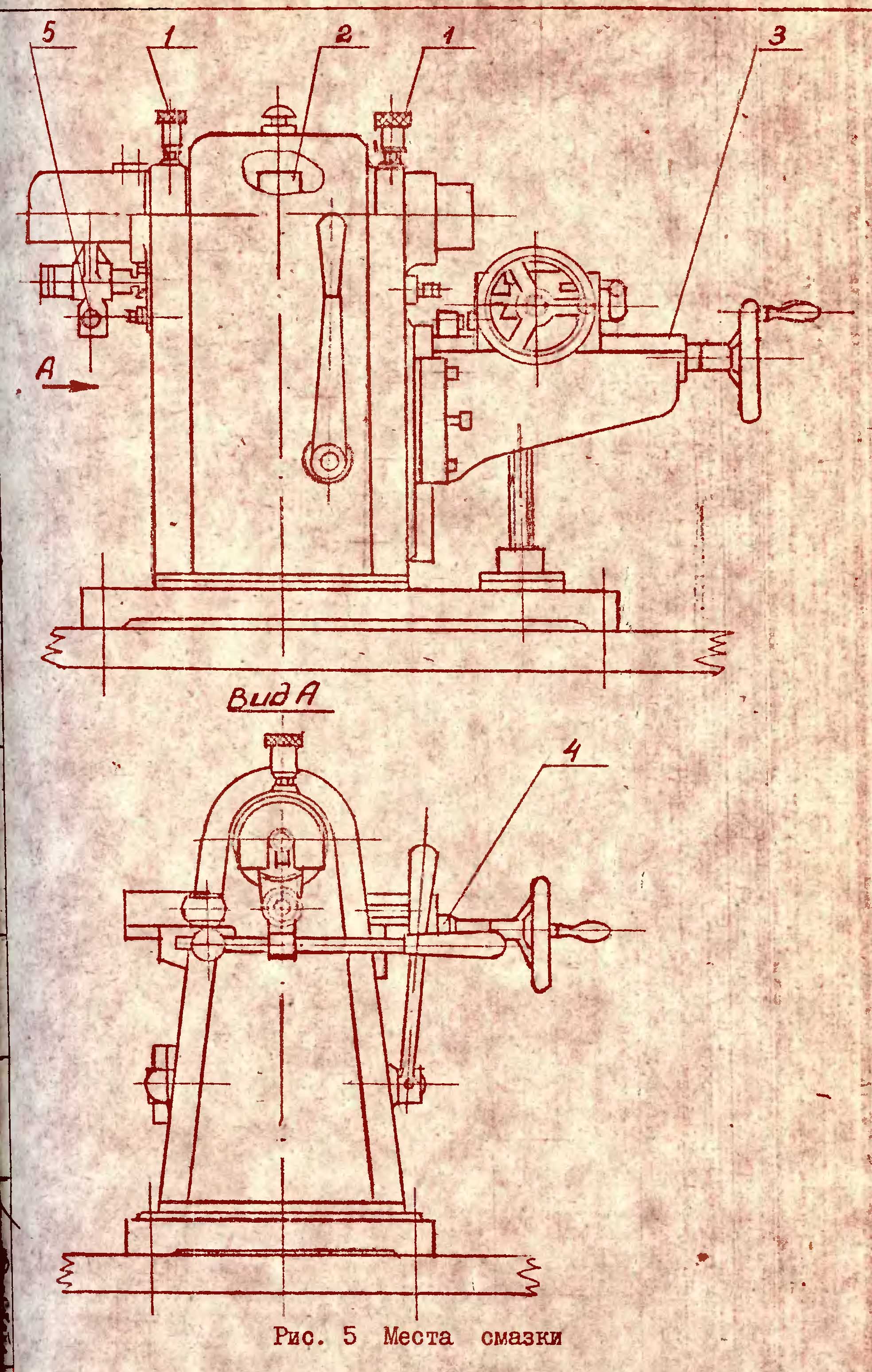

Схема змазки токарно-фрезерного верстата ВТФ-1
Схема змазки токарно-фрезерного верстата ВТФ-1. Дивитись у збільшеному масштабі

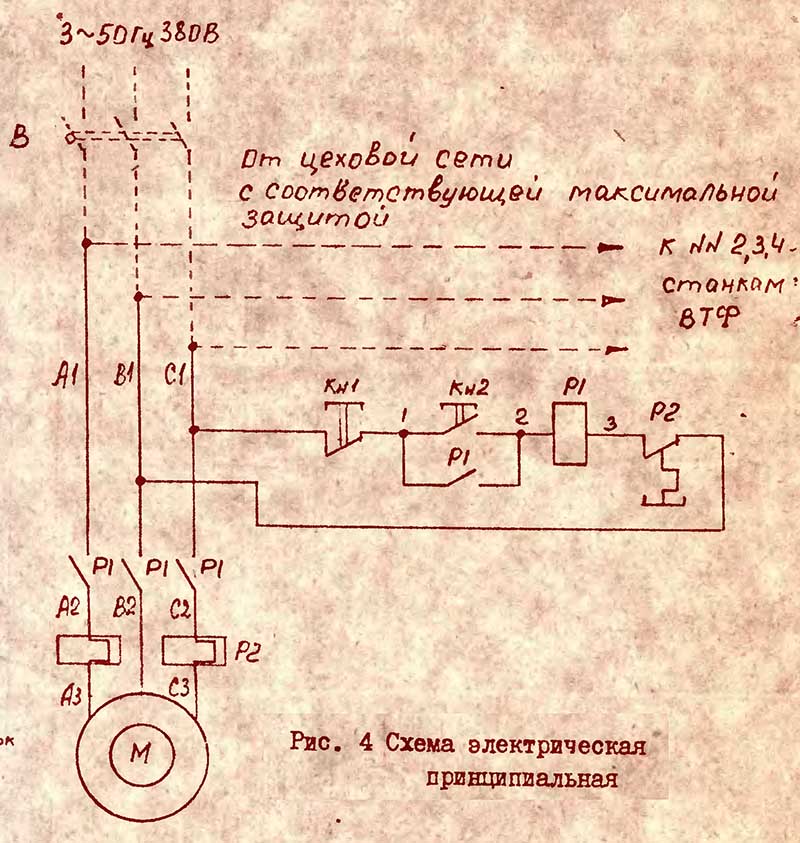

Електрична схема токарно-фрезерного верстата ВТФ-1
Найменування параметру | ВТФ-1 | |
---|---|---|
Основні параметри верстату | ||
Найбільший діаметр токарної обробки, мм | 40 | |
Розміри робочої поверхні столу (довжина x ширина), мм | 300 х 120 | |
Найбільше переміщення столу (поздовжнє х поперечне х вертикальне), мм | 90 х 200 х 100 | |
Відстань від осі шпинделя до столу, мм | 30..130 | |
Привід та електроустаткування | ||
Електродвигун приводу головного руху, кВт (об/хв) | 0,55 (1500) | |
Габарити та маса верстату | ||
Габарити верстата (довжина x ширина x висота), мм | 760 х 570 х 500 | |
Маса верстата, кг | 90 |
