1М63Д Електроустаткування верстата
Електросхема верстата

Відомості про виробника токарно-гвинторізного верстата 1М63Д

Виробником універсального токарно-гвинторізного верстата 1М63Д є Тбіліський верстатобудівний завод ім. Кірова

1М63Д Верстат токарно-гвинторізний універсальний. Призначення, сфера застосування

Верстат токарно-гвинторізний 1М63Д (початок серійного виробництва – 1983 рік) замінив модель 1Д63А . У 1986 році верстат 1м63д був замінений на більш досконалу модель 1М63МФ101 .

Токарно-гвинторізні верстати 163 серії одні з найпоширеніших на території колишнього СРСР, призначені для обробки деталей середніх і великих розмірів, в умовах одиничного та дрібносерійного виробництва. На верстаті можна проводити зовнішнє і внутрішнє точення, включаючи точення конусів, розточування, свердління та нарізування різьблень (метричної, модульної, дюймової та питної).

Технічні характеристики та жорсткість конструкція станини, каретки, шпинделя верстата дозволяють повністю використовувати можливості роботи на високих швидкостях різання із застосуванням різців із швидкорізальної сталі або оснащених пластинами із твердих сплавів при обробці деталей із чорних та кольорових металів.

Супорт верстата 1м63д має механічне переміщення верхньої частинини, що дозволяє робити точення довгих конусів. Точення коротких конусів також здійснюється рухом верхньої частинини супорта.

Зміна величин подач і налаштування на крок різьби, що нарізається, здійснюються перемиканням зубчастиних коліс коробки подач і налаштуванням гітари змінних шестерень.

Супорт має швидке переміщення в поздовжньому та поперечному напрямках, яке здійснюється від індивідуального електродвигуна.

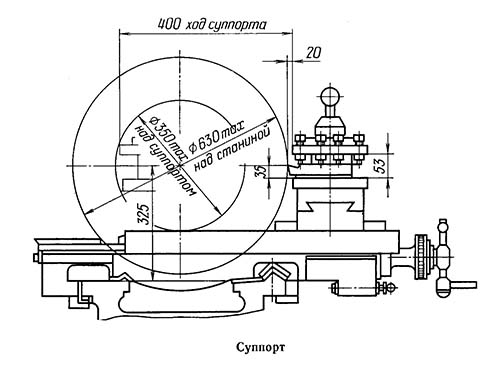

Габаритні розміри робочого простору токарного верстата 1М63Д

Габаритні розміри робочого простору верстата 1М63Д

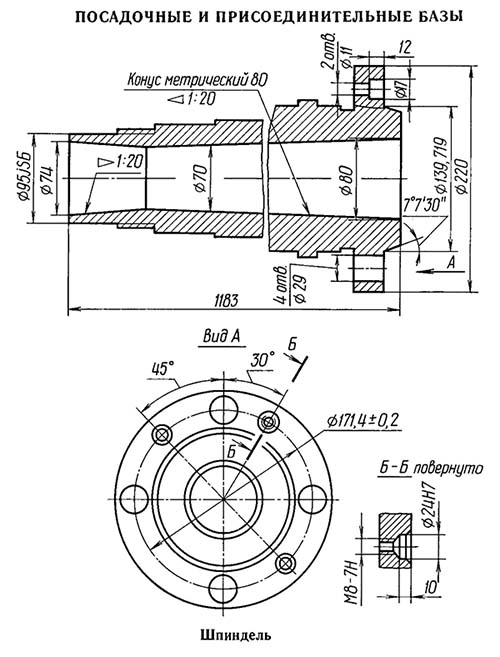

Посадочні та приєднувальні бази токарного верстата 1М63Д

Габаритні розміри робочого простору верстата 1М63Д

Загальний вигляд токарно-гвинторізного верстата 1М63Д

Фото токарно-гвинторізного верстата 1М63Д

Розташування органів керування токарно-гвинторізним верстатом 1М63Д

Розташування органів керування токарно-гвинторізним верстатом 1М63Д

Органи керування токарно-гвинторізного верстата 1М63Д та їх призначення

1. Рукоятка встановлення частоти обертання шпинделя
2. Рукоятка встановлення нормального та збільшеного кроку різьблення
3. Рукоятка встановлення правої та лівої різьблення та подач
4. Рукоятка встановлення частоти обертання шпинделя
5. Рукоятка плунжерного насоса мастила направляючих поздовжнього переміщення супорта та ходового ггвинта
6. Витяжна кнопка включення механічної поперечної подачі супорта.
7. Рукоятка включення механічного переміщення різцевих санчат
8. Рукоятка повороту та кріплення різцевої головки
9. Вимикач освітлення
10. Рукоятка ручної поперечної подачі супорта
11. Кнопка включення прискореного переміщення cynnopта
12. Хрестовий перемикач керування робочими та прискореними переміщеннями супорта
13. Рукоятка ручного переміщення різцевих санок
14. Рукоятка кріплення пінолі задньої бабки
15. Рукоятка переміщення пінолі задньої бабки
16. Рукоятка керування фрикціоном
17. Рукоятка включення гайки ходового ггвинта
18. Вимикач насоса охолодження
19. Перемикач режимів роботи супорта
20. Пост керування включення та вимкнення головного приводу
21. Маховик ручного поздовжнього переміщення супорта
22. Витяжна кнопка включення зубчастого колеса рейкової передачі поздовжнього переміщення супорта
23. Рукоятка керування фрикціоном
24. Пост керування включення та вимкнення головного приводу
25. Рукоятка увімкнення ходового ггвинта або ходового валика
26. Рукоятки установки величини подачі або кроку різьблення
27. Рукоятки установки величини подачі або кроку різьблення
28. Рукоятка налаштування подач та нарізування різьблення
29. Сигнальна лампа наявності напруги
30. Сигнальна лампа увімкнення електромагнітного гальма
31. Покажчик навантаження
32. Вступний вимикач

Електроустаткування токарно-гвинторізного верстата 1М63Д та 1М63ДФ101. 1983 рік

Технічні характеристики електроустаткування верстата

Електроустаткування верстата 1М63Д та 1М63ДФ101 розраховане для роботи від мережі трифазного змінного струму 380 В 50 Гц.

Живлення ланцюга керування змінного струму напругою 110 здійснюється від понижуючого трансформатора.

Живлення ланцюга керування постійного струму напругою 24 здійснюється від випрямного моста.

Напруга ланцюгів місцевого освітлення та сигналізації -24 В змінного струму.

Живлення блоку індикації у верстаті 1М63ДФ101 здійснюється від напруги змінного струму 220 Ст.

Датчик зворотного зв'язку у верстаті 1М63ДФ101 з'єднаний із блоком індикації.

• М1 - Електродвигун головного приводу 4A160М4У3, виконання M100, 18,5 кВт, 1460 об/хв
• М2 - Електронасос охолодження Х14-22М, 0,12 кВт, 22 л/хв
• М3 - Електродвигун швидкого ходу каретки 4A80А4У3, виконання M300, 1,1 кВт, 1400 об/хв
• УЦИ - Тип цифровой индикации (для 1М63ДФ101) Ф5147/3 (или Ф5071 з Ф5075)

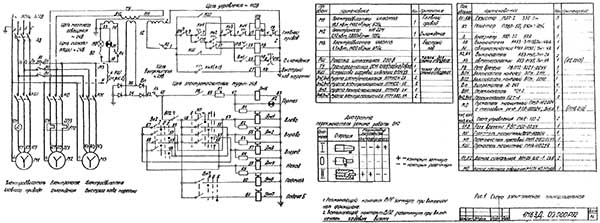

Схема електрична принципова верстата 1М63Д

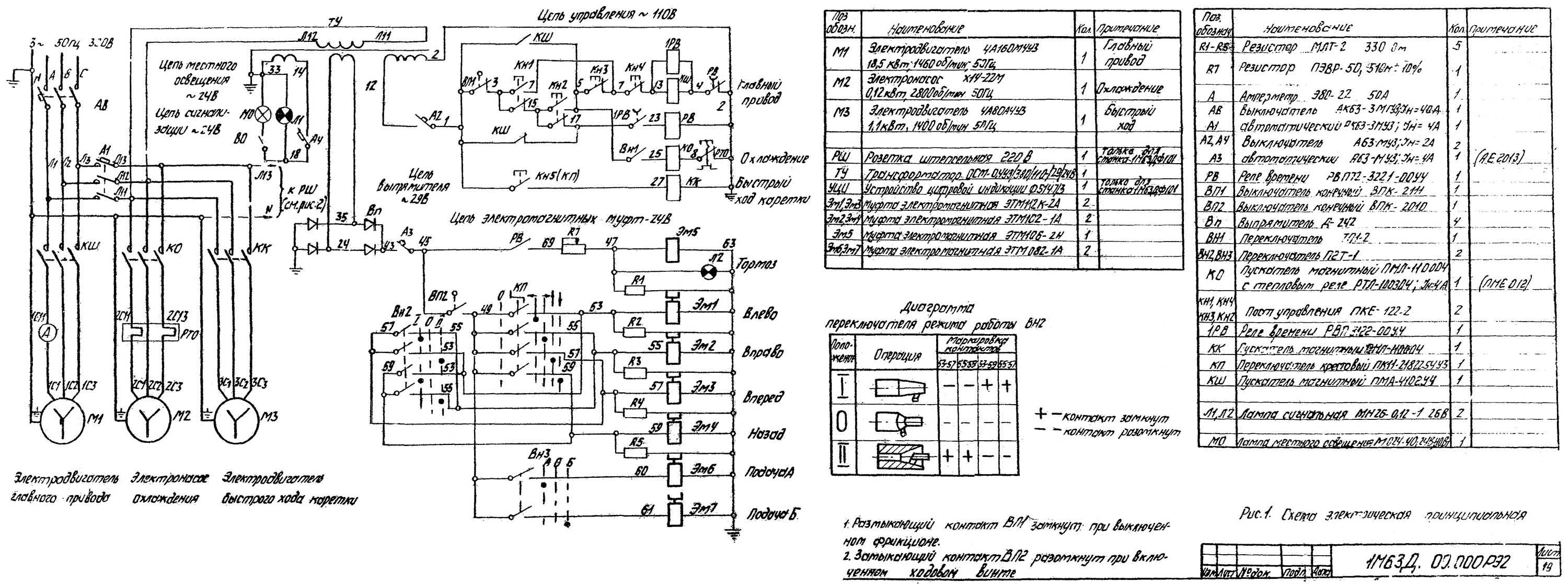

Електрична схема токарно-гвинторізного верстата 1М63Д

Схема електрична токарно-гвинторізного верстата 1М63Д. Дивитись у збільшеному масштабі





Первоначальный пуск верстата

На кожухе коробки подач установлены амперметр і сигнальные лампы наличия напряжения на тормозной муфте.

1. Проверить надежность заземления верстата
2. Отсоединить провода живлення от всех електродвигателей
3. С помощью кнопок проверить четкость срабатывания магнитных пускачів і реле, действие блокирующих і сигнальных устройств
4. Подключить питание електродвигателей і проверить верстат на холостом ходу, обратив внимание на работу змазки верстата

Опис роботи електроустаткування верстата 1М63Д і 1М63ДФ101

Пуск електродвигуна головного приводу М1 осуществляется нажатием кнопки КН1 (3-7) или КН2(5-15), которые замыкают ток катушки контактора КШ(4-13), переведя его на самопитание.

Останов електродвигуна головного приводу М1 осуществляется нажатием кнопки КН3 (5-7) или КН4(7-13).

Керування (направлением обертання і торможением) шпинделем осуществляется рукояткой фрікциону.

При торможении шпинделя замыкается контакт конечного выключателя ВП1(1-3), включается реле часу 1РВ, РВ і тормозная муфта ЭМ5. При етом загорается сигнальная лампа Л2.

При работе двигуна головного руху М1 на холостом ходу реле часу РВ, настроенное на выдержку 2,5..3 мин, отключает електродвигатель посредством контактов РВ92-4).

Одновременно реле часу 1РВ потеряет питание і з выдержкой 2,5 з отключит тормозную муфту ЭМ5.

Контроль за нагрузкой електродвигуна головного приводу М1 осуществляется по амперметру.

Рабочие подачі суппорта осуществляется от електродвигуна головного приводу М1.

Быстрые переміщення суппорта осуществляется от двигуна швидкого ходу М3.

В фартуке верстата имеются 4-е електромагнітні муфты:

• ЭМ1, ЭМ2 - управляют переміщенням суппорта в продольном направлении
• ЭМ3, ЭМ4 - управляют переміщенням суппорта в поперечном направлении

Переключення муфт осуществляется рукояткой крестового переключателя имеющего 5-ь положений і кнопку для увімкнення швидкого ходу.

Переключатель ВН2 на три положения включает електромагнітні муфты в наступні режими:

• 0 - Токарная обработка
• I - Наружное конусное точение
• II - Внутреннее конусное точение

Трехпозиционный переключатель ВН3 предназначен для дистанционного керування електромагнитными муфтами ЭМ6 і ЭМ7, которые управляют подачами в положениях А і Б.




Блокировки верстата

Предотвращение одновременного увімкнення ходового гвинта і електромагнітних муфт осуществляется конечным выключателем ВП2, который обрывает ланцюг живлення муфт при включении ходового гвинта




Захист електроустаткування токарно-гвинторізного верстата 1М63Д і 1М63ДФ101

Захист от токов короткого замыкания і перегрузок електродвигателей выполнена посредством автоматических выключателей і теплового реле.

Нулевая защита обеспечивается магнитными пускателями, которые при понижении напряжения до 50..60% отключают електродвигатели.

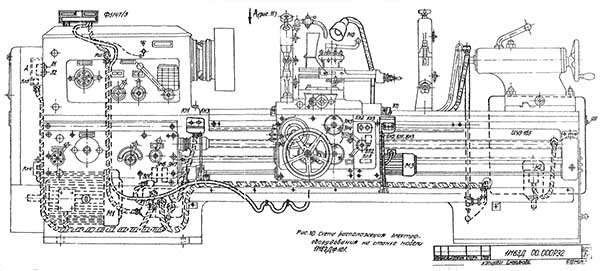

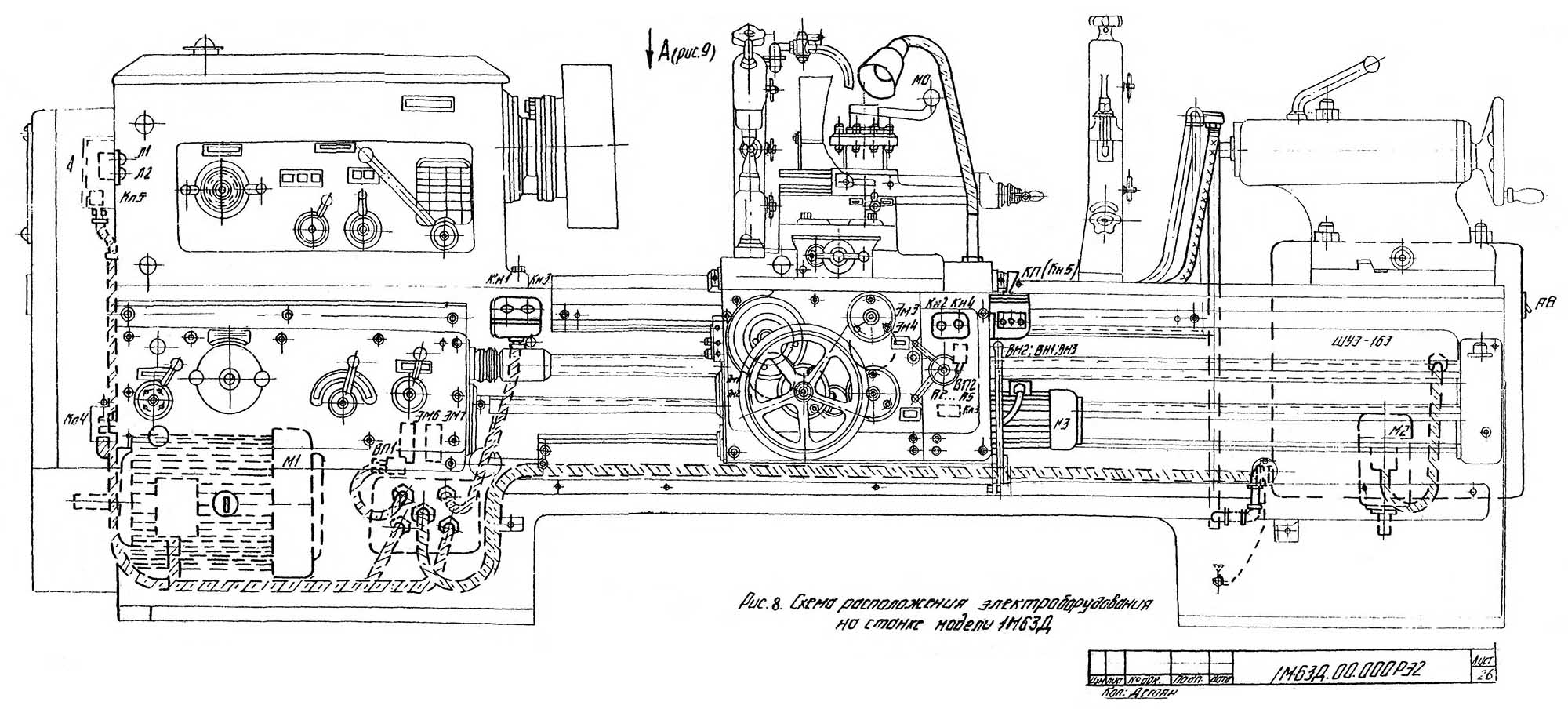

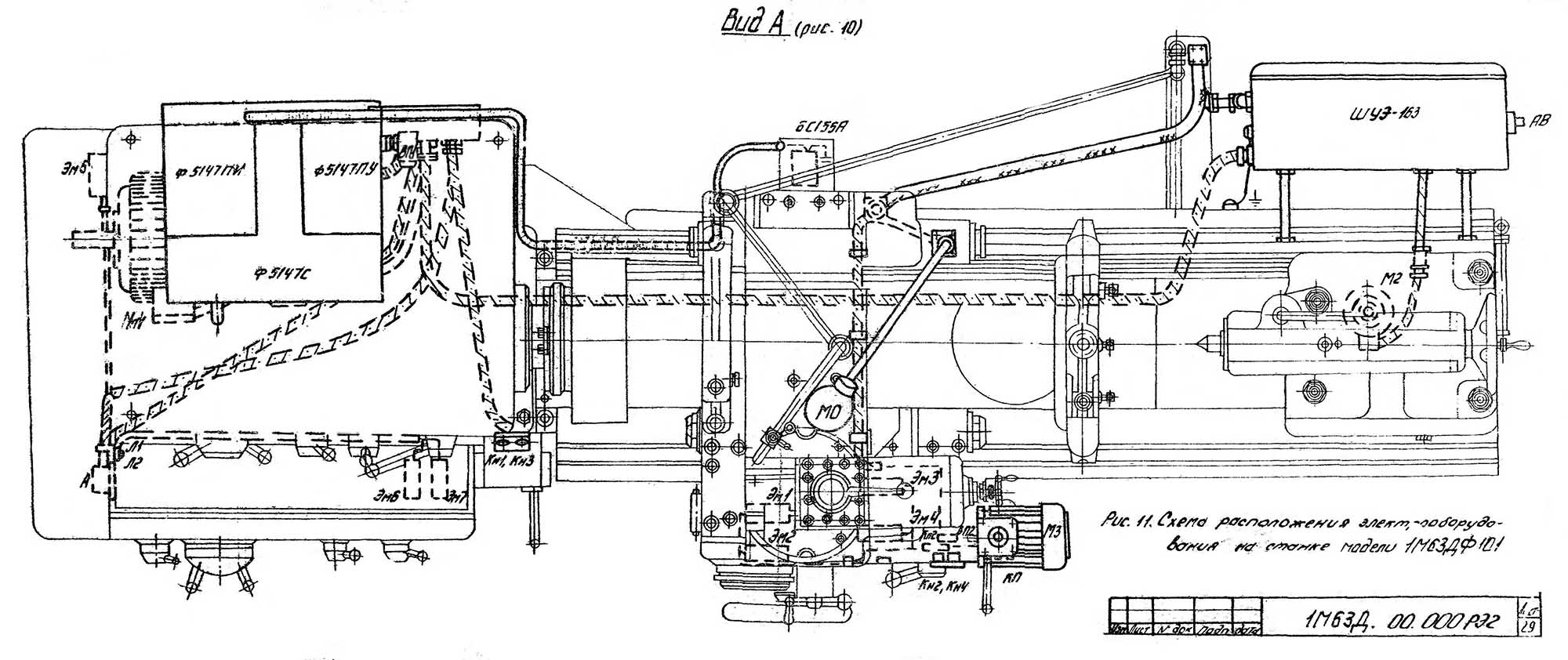

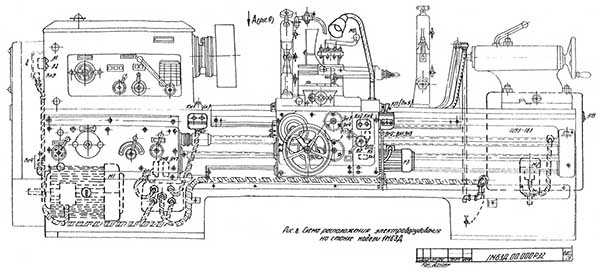

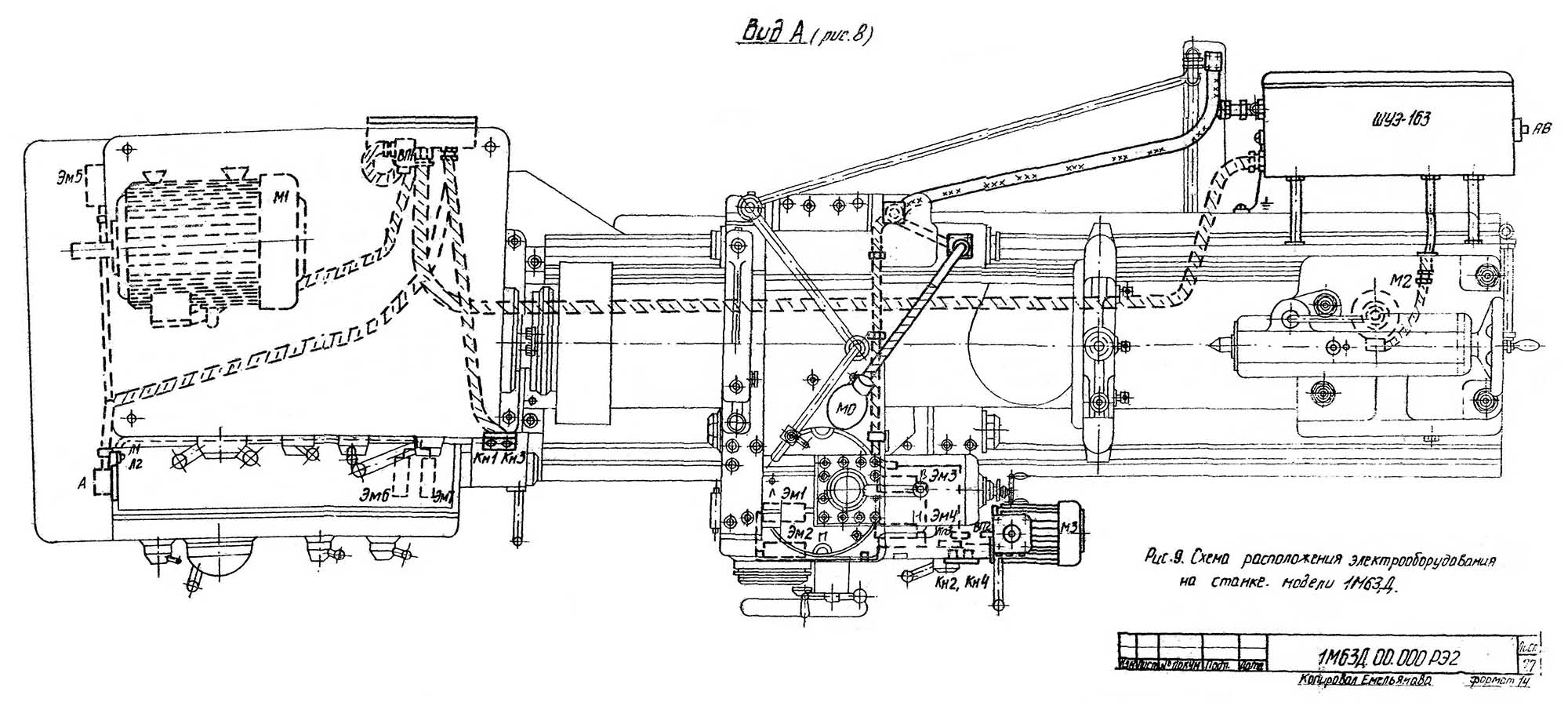

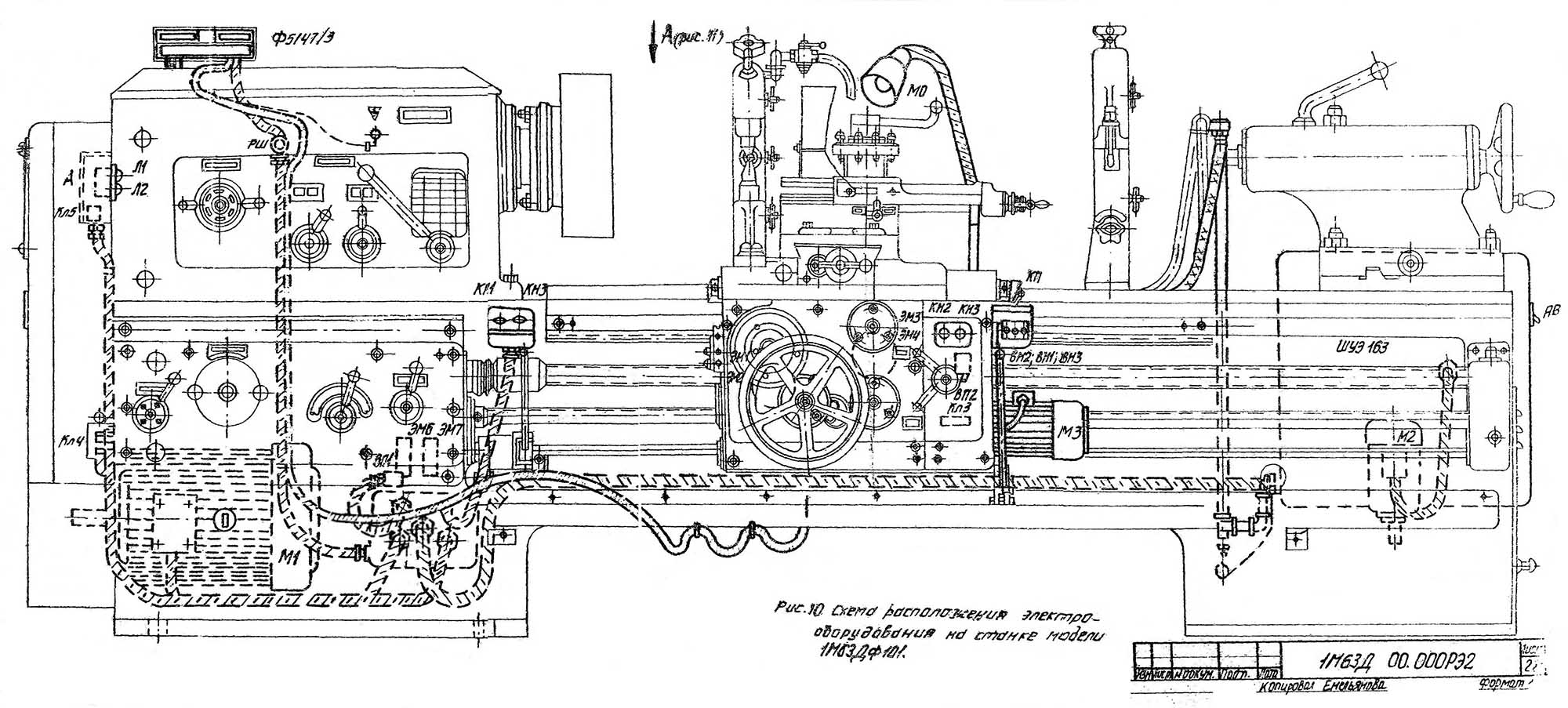

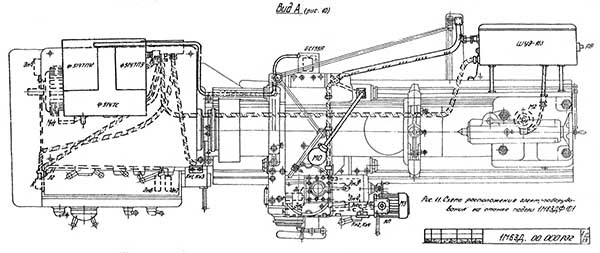

Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д

Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д. Дивитись у збільшеному масштабі







Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д

Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д. Дивитись у збільшеному масштабі







Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д з УЦИ

Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д. Дивитись у збільшеному масштабі







Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д з УЦИ

Схема рамещения електроустаткування токарно-гвинторізного верстата 1М63Д. Дивитись у збільшеному масштабі








1М63Д Верстат токарно-гвинторізний універсальний быстроходный. Відеоролик.







Технічні характеристики універсального токарного верстата 1М63Д

Наименование параметра	163	1М63	1М63Б	1М63Д	1М63Н
Основні технические данные верстата
Класс точності по ГОСТ 8-82	Н	Н	Н	Н	Н/П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	630	630	630	630	630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	350	350	350	350	350
Наибольший диаметр заготовки устанавливаемой над станиной, мм	700	700	700	700	700
Наибольший диаметр заготовки устанавливаемой над выемкой, мм	900	900	900	900	900
Высота центров, мм	315	315	315	325	315
Наибольший диаметр заготовки обрабатываемой в люнете, мм					20...350
Наибольшая длина устанавливаемой детали РМЦ, мм	1400	1400	1400	1400	1500
Наибольшая масса обрабатываемого вироби, кг		2000			3500
Шпиндель
Мощность приводу головного руху, кВт	13	13	15	18,5	15
Частота прямого/ обратного обертання шпинделя, об/мин	10...1250 18...1800	10...1250 18...1800	10...1250 18...1800	12,5...1600 22,4..2240	10...1250 18...1800
Диаметр отверстия в шпинделе, мм	70	70	70	70	80, 105
Центр в шпинделе по ГОСТ 13214-79			Морзе 6	Морзе 6	Морзе 6
Кінець шпинделя по ГОСТ 12593-72			8 М	8 М	11 М
Размер внутреннего конуса шпинделя по ГОСТ 25557-82				Метрич 80	100, 115
Количество прямых/ обратных швидкостей шпинделя	22/ 11	22/ 11	22/ 11	22/ 11	22/ 11
Наибольший крутящий момент на шпинделе, кНм				3,3	3
Торможение шпинделя	есть	есть	есть	есть	есть
Подачи
Наибольшее перемещение продольное/ поперечное, мм	1260/ 400	1260/ 400	1260/ 400	1260/ 400	1350/ 400
Наибольшее перемещение резцовых салазок, мм	220	220	220	220	220
Количество подач продольных/ поперечных/ резцовых салазок	32/ 32/ 32	44/ 44/ 44	32/ 32/ 32	32/ 32/ 32	32/ 32/ 32
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд)		0,064...1,025 0,026...0,38	0,06...1,0 0,024...0,37 0,019...0,31	0,06...1,0 0,024...0,37 0,019...0,31	0,06...1,0 0,024...0,37 0,019...0,31
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (2-й ряд)			0.084...1,4 0,034...0,518 0,027...0,434	0.084...1,4 0,034...0,518 0,027...0,434	0.084...1,4 0,034...0,518 0,027...0,434
Пределы/ количество шагов метрических резьб, мм	1-192/ 56	1-192/ 56	1-224/ 47	1-224/ 46	1-224/ 47
Пределы/ количество шагов дюймовых резьб, ниток/дюйм	24-0,25/ 33	24-0,25/ 33	28-0,25/ 31	28-0,25/ 31	28-0,25/ 31
Пределы/ количество шагов модульных резьб, модуль	0,5-48/ 55	0,5-48/ 55	0,25-56/ 37	0,25-56/ 37	0,25-56/ 37
Пределы/ количество шагов питчевых резьб, питч диаметральный	96-7/8 /52	96-7/8 /52	112-0,5/ 30	112-0,5/ 30	112-0,5/ 30
Скорость быстрых перемещений продольных/ поперечных, м/мин	3,6/ 1,3	4,5/ 1,6	4,5/ 1,6	4,5/ 1,6	5,2/ 2
Наибольшее усилие різання при поздовжньої/ поперечної подаче, кН				2,22	6,80/ 3,7
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм	1/ 0,05	1/ 0,05	1/ 0,05	1/ 0,05	1/ 0,1
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм	300/ 5	300/ 5	300/ 5	300/ 5	200/ 5
Цена деления лимба при перемещении резцовых салазок, мм	0,05	0,05	0,05	0,05	0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм	5	5	5	5	5
Задня бабка
Найбільше переміщення пінолі, мм	240	240	240	240	220
Поперечне переміщення пінолі, мм	±10	±10	±10	±10	±10
Електроустаткування верстата
Кількість електродвигунів на верстаті	3	3	3	3	3
Електродвигун головного руху, кВт/об/хв	14/1450	13/ 1460	15/1460	18,5/ 1465	15/ 1465
Електродвигун швидких переміщень, кВт/об/хв		1,1/ 1400	1,1/ 1400	1,1/ 1400	1,1/ 1420
Електродвигун насоса СОЖ, кВт/об/хв		0,12	0,12/ 2800	0,12/ 2800	0,18/ 3000
Сумарна потужність електродвигунів, кВт				19,72	16,22
Габарити та маса верстата
Габарити верстата (довжина, ширина, висота), мм	3550 x 1740 x 1275	3530 x 1680 x 1290		3810 x 1780 x 1490	5240 x 1780 x 1550
Маса верстата, кг	3800	4300		4750	5750




Список літератури

1. Верстати токарно-гвинторізні моделі 1м63д та 1м63дф101. Посібник з експлуатації 1М63Д.00.000 РЕ, Тбілісі, 1983


2. Ачеркан Н.С. Металорізальні верстати, Том 1, 1965
3. Батов В.П. Токарные верстати, 1978
4. Білецький Д.Г. Довідник токаря-універсала, 1987
5. Грошовий П.М., Стіскін Г.М., Тхор І.Є. Токарна справа, 1972. (1к62)
6. Грошовий П.М., Стіскін Г.М., Тхор І.Є. Токарна справа, 1979. (16к20)
7. Модзелевський А. А., Мущинкін ​​А.А., Кедров С. С., Соболь А. М., Завгородній Ю. П., Токарні верстати, 1973
8. Пікус М.Ю. Довідник слюсаря з ремонту верстатів, 1987
9. Схіртладзе А.Г., Новіков В.Ю. Технологічне обладнання машинобудівних виробництв, 1980
10. Тепінкічієв В.К. Металорізальні верстати, 1973
11. Чернов Н.М. Металорізальні верстати, 1988
