Відомості про виробника горизонтально-розточувального верстата 2Б635

Розробником і виробником горизонтально-розточувального верстата 2Б635 є Коломенський завод важких верстатів КЗТС , заснований в 1914 році.

Верстати виробництва Коломенського заводу важких верстатів, КЗТЗ

2Б635 Горизонтально-розточувальні верстати. Призначення, сфера застосування

Горизонтально-розточувальні верстати 2Б635 та 2А635 (з план-шайбою) розроблені та випускалися з 1960 року.

Горизонтально-розточувальний верстат 2Б635 призначений для комплексної механічної обробки корпусних деталей шляхом проведення наступних технологічних операцій:

свердління, зенкерування, розточування, розгортання отворів, пов'язаних координатами; можливе оброблення співвісних отворів консольним інструментом з поворотом столу на 180 °;
фрезерування площин, пазів та уступів; фрезерування площин та пазів при круговій подачі столу;
нарізування різьблення однолезовим інструментом за допомогою висувного шпинделя
проточування отворів великих діаметрів і канавок за допомогою знімної планшайби (верстат 2А635)

Конструктивні особливості верстата 2Б635

Задня стійка з люнетом входить до комплекту постачання верстата.

Універсальні горизонтальні верстати 2Б635 випускаються з нерухомою передньою стойкою, задньою підтримуючою стойкою і вбудованим поворотним столом. Стіл переміщається в поздовжньому та поперечному напрямках.

При оснащенні верстатів задньою стойкою, що підтримує, можна здійснювати розточування точних отворів великої довжини двоопорними борштангами.

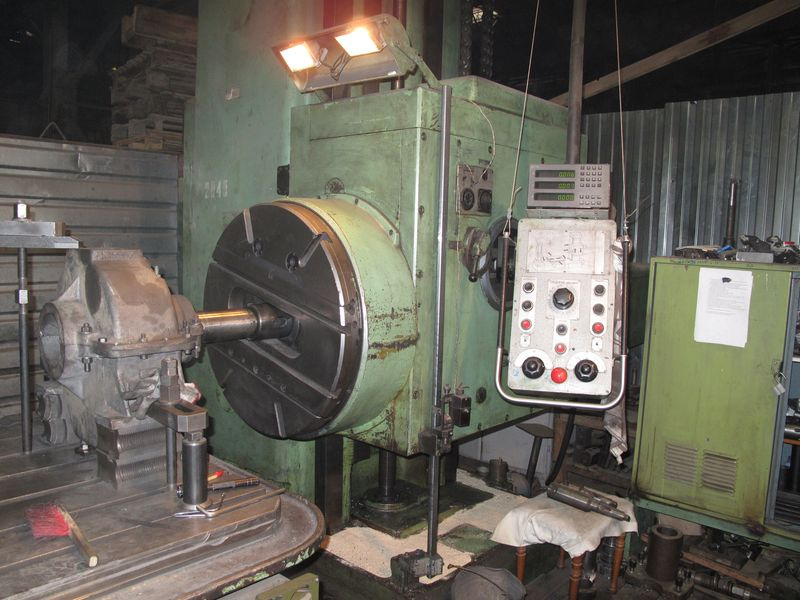

Верстат моделі 2А635 має шпиндель діаметром 125 мм та вбудовану планшайбу з радіальним супортом.

Верстат 6Б635 має шпиндель діаметром 160 мм і вбудованої планшайби не має.

Верстати мають роздільний привід змінного струму для головного руху та постійного для руху подач.

Рух подач столу, шпинделя та шпиндельної бабки, у свою чергу, здійснюється від окремих електродвигунів.

Обертання шпинделя здійснюється від електродвигуна змінного струму через коробку передач на 20 ступенів з гідравлічним преселективним керуванням.

Число оборотів шпинделя змінюється в межах від 3,2 до 1000 об/хв.

Керування перемиканням швидкостей виконується з панелі, укріпленої на передній кришці шпиндельної бабки. Можливий попередній набір швидкості наступної операції під час попередньої.

Подача шпинделя та радіального супорта

Рух подачі шпинделя верстатів 2А635 і 2Б635 здійснюється від електродвигунів постійного струму з регульованим числом обертів в діапазоні 1:800 через редуктор, що дозволяє отримати подачі від 1 до 800 мм/хв.

Установчі переміщення шпинделя можуть здійснюватися зі швидкістю від 1 до 1800 мм/хв, причому прискорене переміщення зі швидкістю 1800 мм/хв виходить за рахунок підвищення числа обертів двигуна до 3600 об/хв шляхом ослаблення поля.

Вибір напряму та величини подачі дистанційний та проводиться з підвісного пульта керування.

Для верстата 2А635 все сказане вище стосується і подачі радіального супорта.

Подача шпиндельної бабки

Переміщення шпиндельної бабки стойкою здійснюється від електродвигуна постійного струму з регульованим числом оборотів в діапазоні 1:800 через редуктор, що дозволяє отримати подачі в межах від 1 до 800 мм/хв.

Установчі переміщення шпиндельної бабки можуть здійснюватися зі швидкістю від 1 до 1800 мм/хв, причому прискорене переміщення зі швидкістю 1800 мм/хв виходить за рахунок підвищення числа обертів двигуна до 3600 об/хв шляхом ослаблення поля.

Вибір напряму та величини подачі дистанційний та проводиться з підвісного пульта керування.

Подання столу

Переміщення столу - поздовжнє, поперечне, поворот здійснюється від електродвигуна постійного струму з регульованим числом обертів в діапазоні 1:800 через редуктор, що дозволяє одержати подачі від 1 до 800 мм/хв.

Установчі переміщення столу можуть здійснюватися зі швидкістю від 1 до 1800 мм/хв, причому прискорене переміщення зі швидкістю 1800 мм/хв виходить за рахунок підвищення числа обертів двигуна до 3600 об/хв шляхом ослаблення поля.

Перемикання на подачу столу вздовж, упоперек, кругову проводиться електромагнітними муфтами 1ЕМ, 2ЕМ та 3ЕМ дистанційно з підвісного пульта керування.

Поздовжнє переміщення задньої стійки по станині або люнета по задній стійці

Поздовжнє переміщення задньої стійки станиною або люнета по задній стійці здійснюється від електродвигуна змінного струму через розподільну коробку редуктора задньої стійки.

Переміщення задньої стійки здійснюється зі швидкістю 760 мм/хв.

Остаточне встановлення люнета на стійці по висоті проводиться ручним доведенням маховичком.
