Відомості про виробника вертикального зубофрезерного напівавтомату 5А342

Разработчиком і изготовителем вертикального зубофрезерного напівавтомату 5А342 является Коломенский завод тяжелого станкостроения КЗТС, основанный в 1914 году.

Верстати производства Коломенского завода тяжелого станкостроения КЗТС

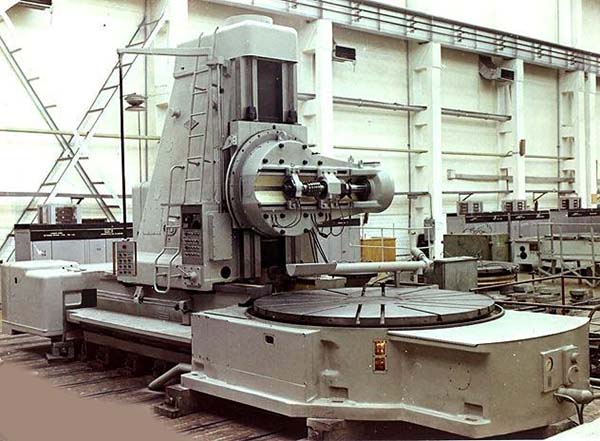

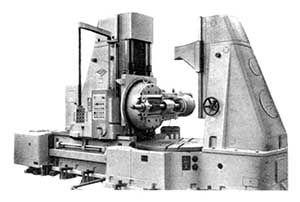

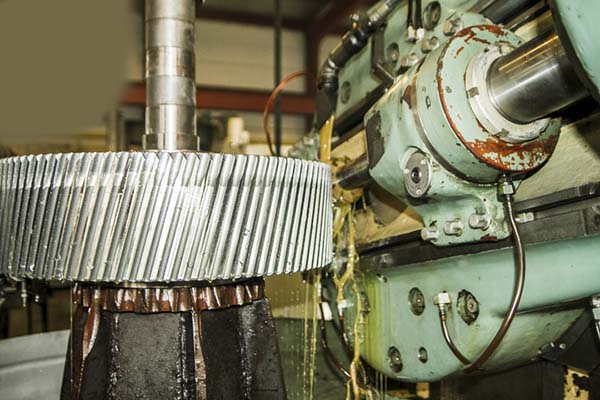

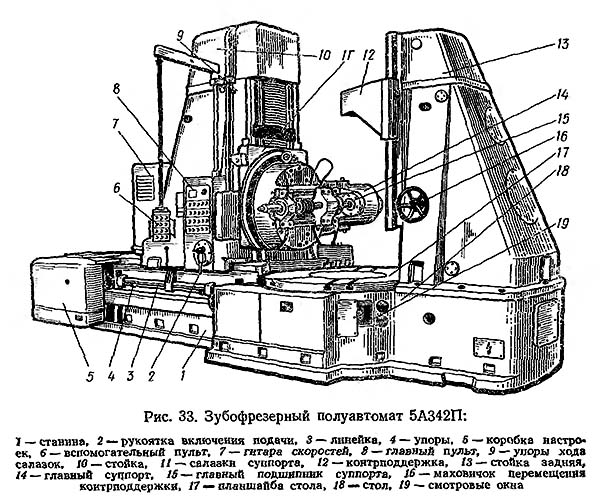

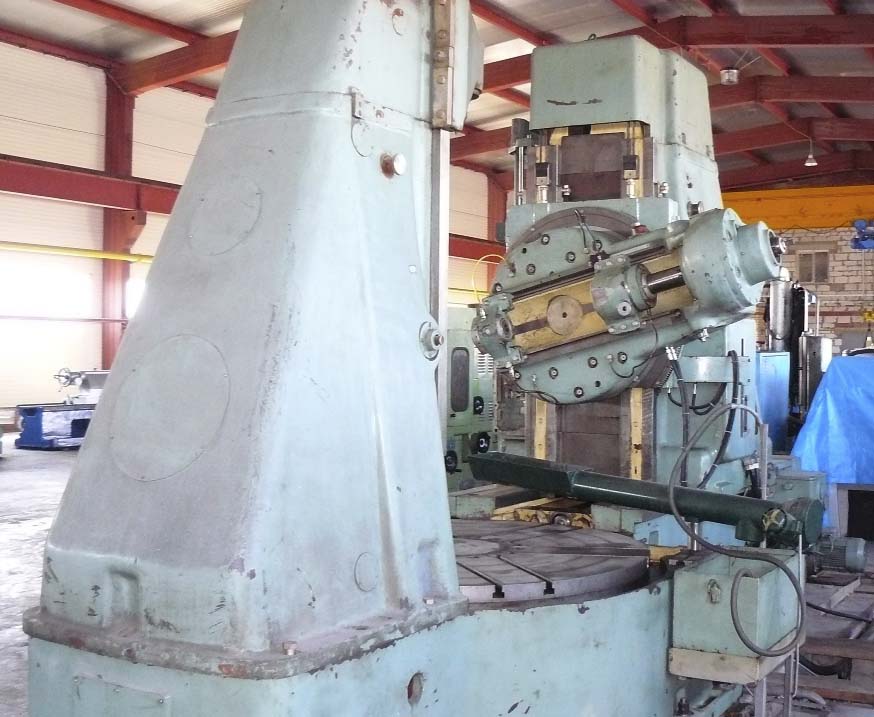

5А342 Верстат тяжелый вертикальний зубофрезерный напівавтомат. Назначение і область применения

Універсальный зубофрезерный верстат напівавтомат 5А342 предназначен для нарізання (фрезерування) зубьев крупных цилиндрических прямозубых, косозубых і червячных колес в условиях единичного і серийного производства.

На напівавтоматі могут быть нарезаны:

Прямозубые і косозубые колеса наружного зацепления:

а. червячной фрезой методом обкатки;
б. дисковий фрезой методом единичного деления;
в. пальцевой фрезой методом единичного деления;

Прямозубые і косозубые колеса внутреннего зацепления червячной фрезой — «улиткой», дисковий і пальцевой фрезой;

а. червячной фрезой-улиткой методом непрерывного деления;
б. дисковий фрезой методом единичного деления;
в. пальцевой фрезой методом единичного деления;

Червячные колеса з радиальной или осевой подачами фрезы;

а. червячной фрезой з радиальной подачей;
б. червячной фрезой з осевой подачей фрезы;
в. резцом-летучкой з осевой подачей инструмента;

Шевронные зубчасті колеса з канавкой для выхода фрезы;

а. червячной фрезой методом обкатки;
б. дисковий фрезой методом единичного деления;
в. пальцевой фрезой методом единичного деления;

Шевронные зубчасті колеса без канавки для выхода фрезы;

а. червячной фрезой методом обкатки;
б. дисковий фрезой методом единичного деления;
в. пальцевой фрезой методом единичного деления;

Прямозубые колеса з малым углом конуса при вершине (до 53°) по копиру червячной фрезой методом обкатки;
Прямозубые колеса з бочкообразным зубом по копиру червячной фрезой методом обкатки.

Верстат рассчитан на експлуатацию в условиях мелкосерийного или индивидуального производства. Широкая универсальность достигается за счет использования додаткових вузлів, поставляемых со верстатом за особую плату:

тангенциального суппорта;
накладной головки для фрезерування пальцевой фрезой колес наружного зацепления;
накладной головки для фрезерування пальцевой или дисковий фрезой или фрезой «улитка» колес внутреннего зацепления;
механізма реверса.

При наличии етих вузлів на станке можно нарезать прямозубые і косозубые колеса наружного і внутреннего зацепления, червячные, шевронные колеса з канавкой і без канавки (для выхода фрезы), прямозубые колеса з малым углом конуса при вершине, а также зубчасті колеса з бочкообразным зубом.

В нормальном виконанні верстат поставляется только з головним суппортом, предназначенным для фрезерування прямозубых, і косозубых колес наружного зацепления (включая шевронные колеса з канавкой для выхода фрезы) червячной фрезой — методом обкатки і дисковий фрезой — методом единичного деления, а также червячных колес — методом радиальной подачі червячной фрезы.

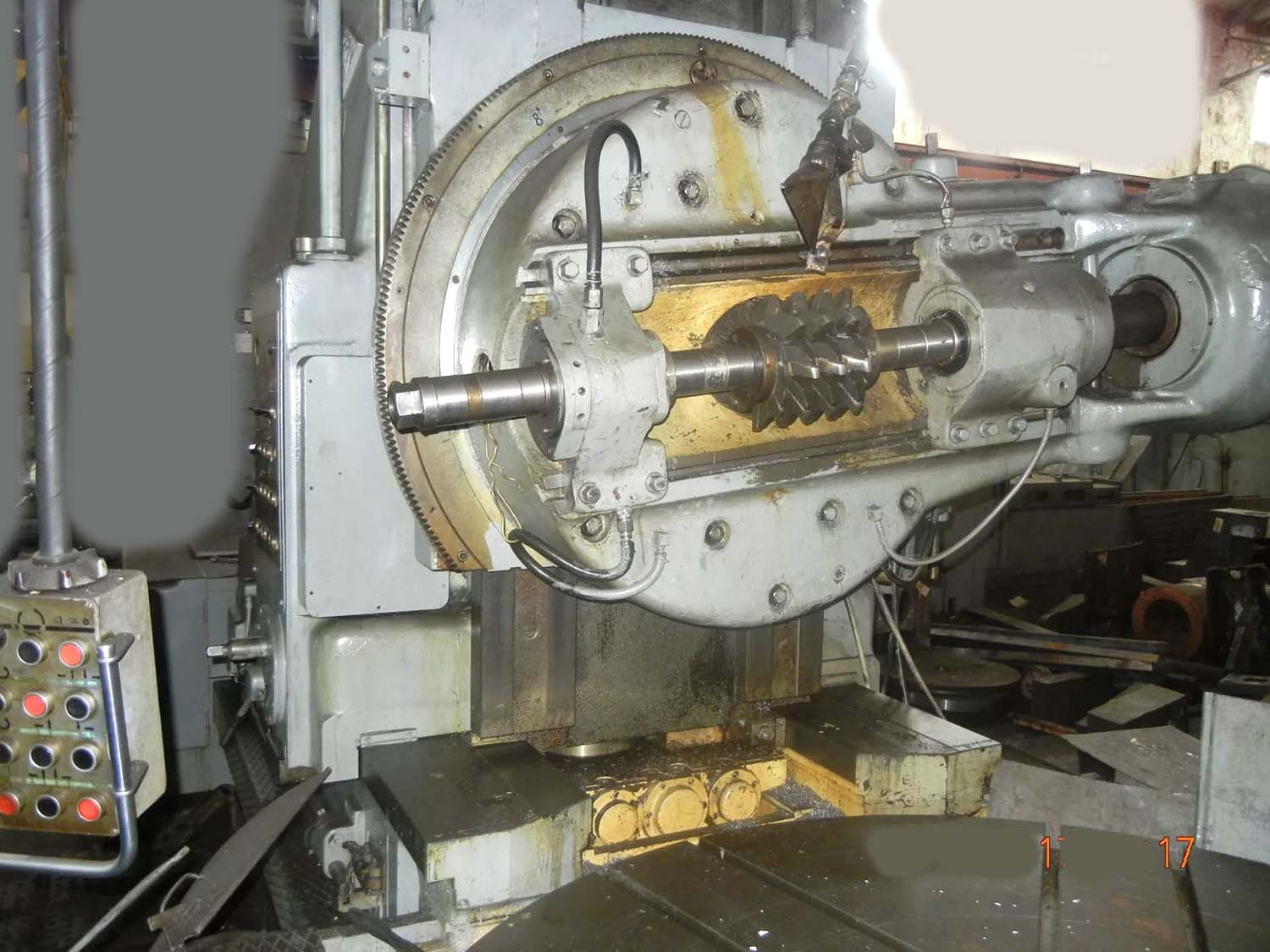

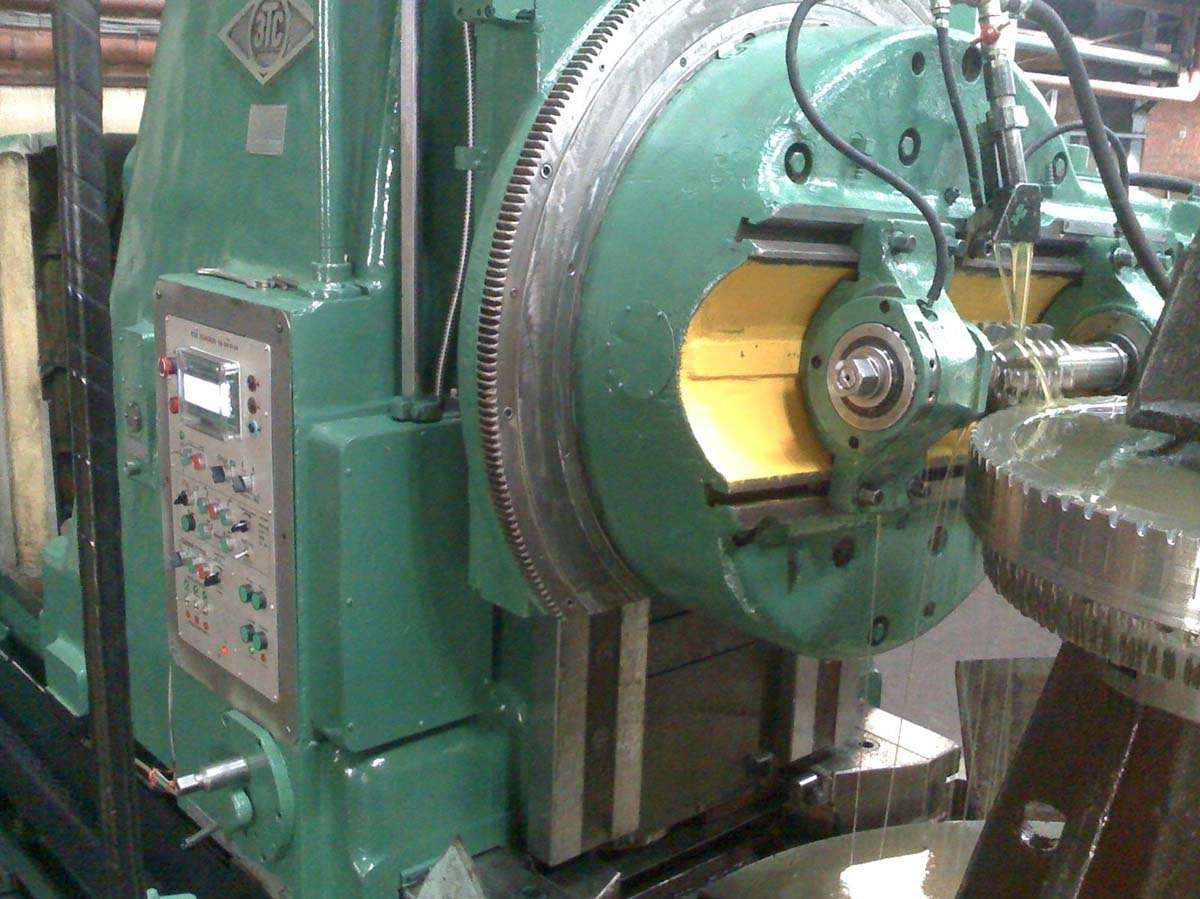

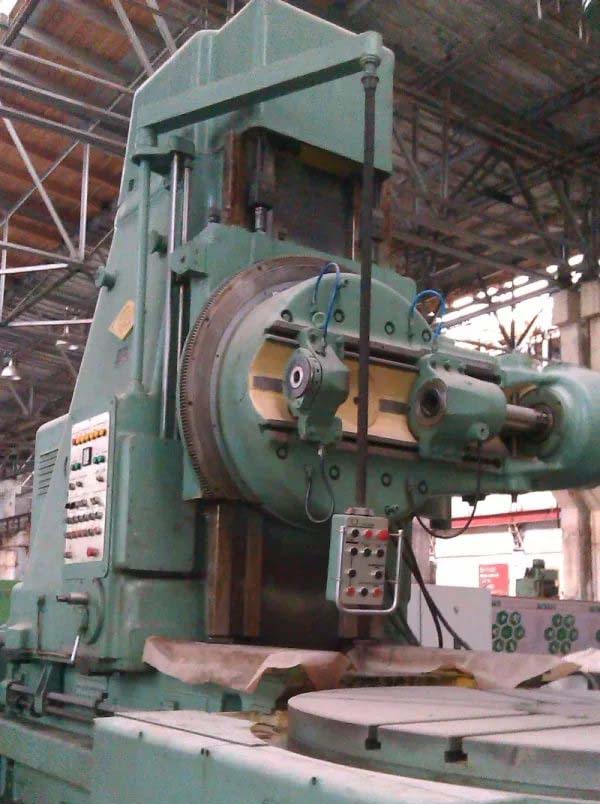

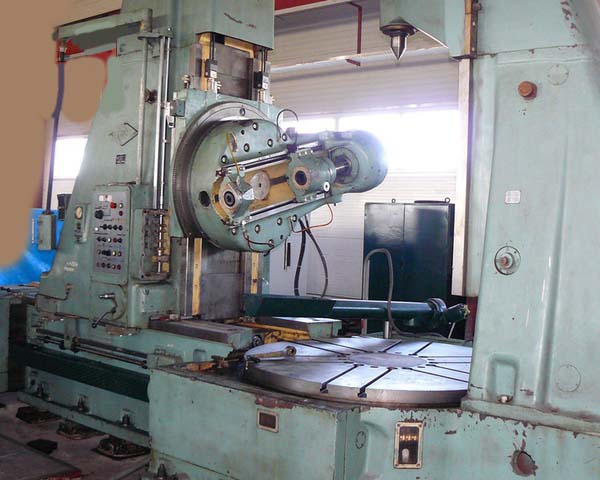

Особливості конструкції верстата 5А342

Широкий диапазон чисел оборотів і подач фрезы і высокая жесткость позволяют полностью использовать возможности высокопроизводительного режущего инструмента при наиболее еффективных режимах різання.

Широкая универсальность верстата дает возможность нарезать самые разнообразные виды цилиндрических зубчатых колес, а при наличии електрокопіювального пристроя нарезать зубчасті колеса з бочкообразным зубом, з малым углом конуса при вершине, со скосами на краях зубьев, а также з другой формой зуба.

Цикл роботи верстата при нарезании зубчатых колес методом единичного деления полностью автоматизирован.

Большая точность обробки изделий і долговечность верстата обеспечены: изготовлением делительного червячного колеса из высококачественной оловянистой бронзы, а делительного червяка — из высоколегированной стали, термически упрочненной до високою твердости; применением підшибників качения в ланцюги приводу фрезы і в других быстроходных цепях, а в наиболее ответственных местах — прецизионных підшибників качения з регулируемым натягом; тщательным изготовлением ответственных деталей верстата.

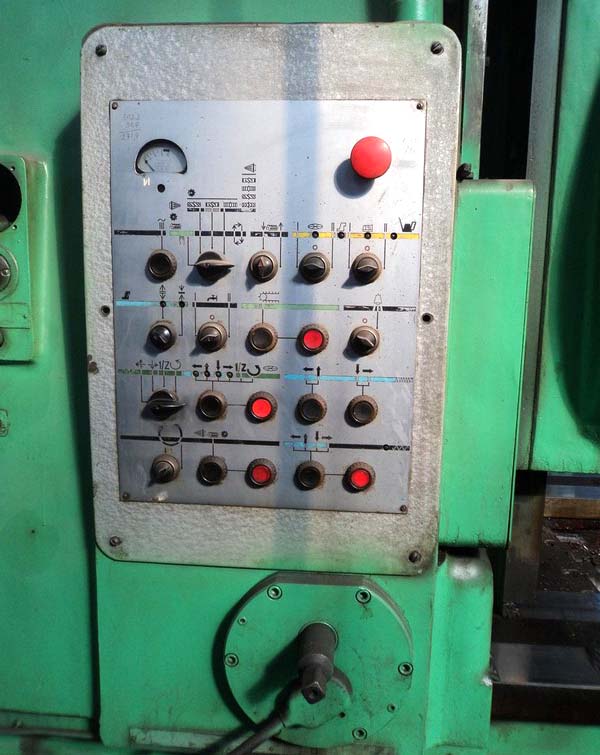

Большие удобства при обслуживании верстата обусловлены наличием подвесного і стационарного пультов керування, механізма уборки стружки і гідрозажимов стойки.

Вузли, поставляемые по специальному заказу

Тангенциальный супорт (тангенциальное рух - рух по касательной)

Тангенциальный супорт предназначен для фрезерування червячных колес методом осевой подачі режущего инструмента (рис. 2). При фрезеровании червячных колес етим методом достигаются более высокая точность і чистота обробки, чем при фрезеровании методом радиальной подачі.

Наличие тангенциального суппорта позволяет применять при нарезании червячных колес летучий різець, который значительно дешевле червячной фрезы.

Передача руху фрезе, установка і закрепление тангенциального суппорта на салазках осуществляются так же, как і у головного суппорта.

Накладная головка для фрезерування пальцевой фрезой колес наружного зацепления

При фрезеровании зубчатых колес з большим модулем незаменимой является накладная головка для роботи пальцевой фрезой (рис. 3). В случае нарізання шевронных колес без канавки накладная головка применяется совместно з механізмом реверса.

В конструкції головки предусмотрены автоматические (гідравлические) отвод, подвод, освобождение і зажим пиноли фрезы. Это позволяет полностью автоматизировать циклы при нарезании зубчатых колес.

Накладная головка для фрезерування колес з внутренним зацеплением фрезой "Улитка", дисковий фрезой і пальцевой фрезой

Головка состоит из корпуса з расположенными в нем шестернями для передачи обертання на фрезу і двух вставок: одна вставка — для дисковий или червячной фрез (рис. 4), а другая — для пальцевой фрезы (рис.5.).

Автоматизация цикла при работе дисковий фрезой осуществляется путем переміщення стойки, а при работе пальцевой фрезой — путем переміщення пиноли фрезы, как у накладной головки для наружного фрезерування пальцевой фрезой.

Механізм реверса

Механізм реверса (рис. 7) предназначен для реверсирования руху в ланцюги диференціала.

При работе з накладной головкой для фрезерування колес пальцевой фрезой механізм реверса позволяет нарезать шевронные зубчасті колеса без канавки для выхода фрезы.

Работа механізма основана на переключении кулачковой муфты для передачи обертання в ланцюги диференціала через пару цилиндрических шестерен без паразитной шестерни или з паразитной шестерней. Переключення муфты производится от планетарного механізма.

Наибольшая длина обрабатываемого полушеврона — 600 мм (23 5/8 дюймов).

Электрокопировальное пристрій

Электрокопировальное пристрій (рис. 1) служит для фрезерування зубчатых колес з различным профилем по длине зуба:

прямозубых і косозубых колес з бочкообразным зубом;
прямозубых колес з малым углом конуса при вершине, со скосами на краях зубьев і др.

Принцип роботи пристроя основан на применении следящей системы.

При наличии вертикальной подачі фрезы з електроконтактного датчика, ощупывающего шаблон, подаются импульсы увімкнення на механізм керування радиальной подачей стойки.

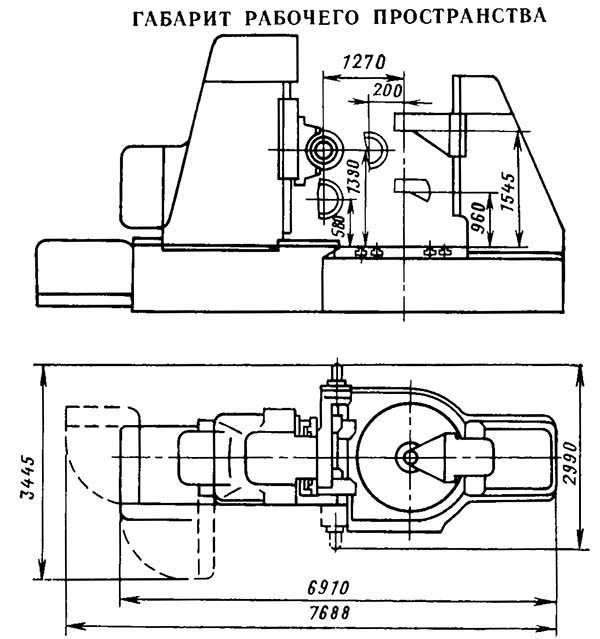

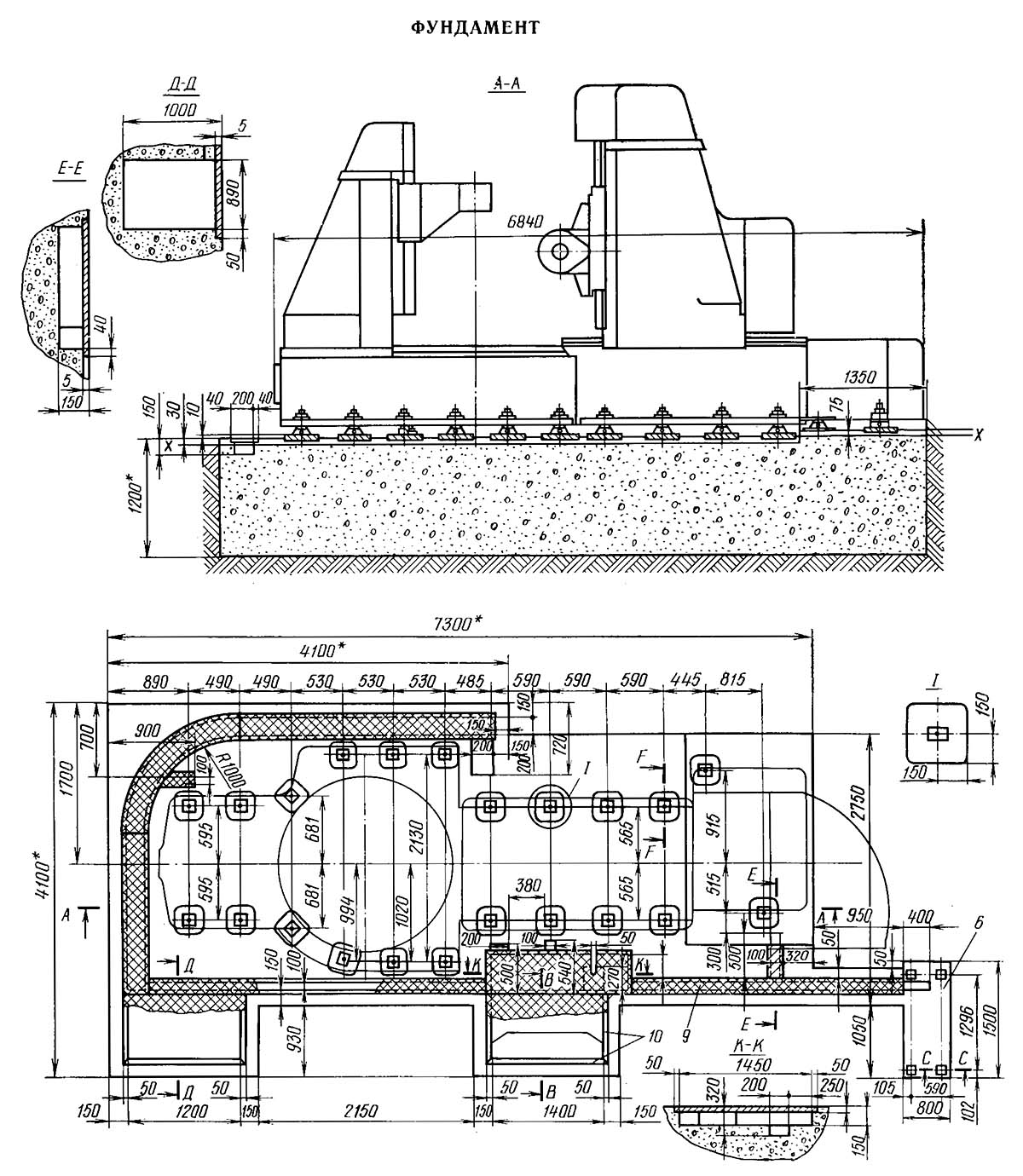

5А342 Габарити робочого простору зубофрезерного напівавтомату

5А342 Верстат зубофрезерный. Габарити робочого простору

Габарити робочого простору напівавтомату 5А342

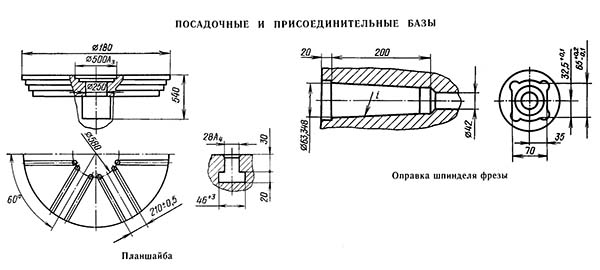

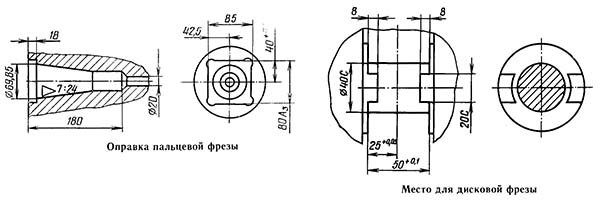

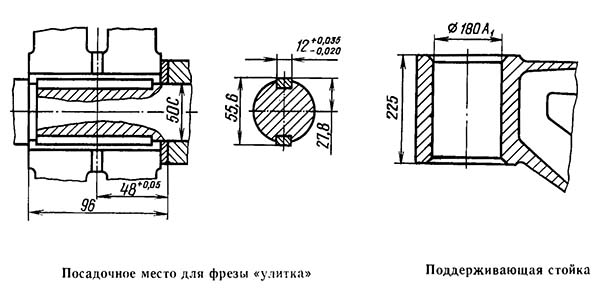

Посадочные і присоединительные базы инструмента верстата 5А342
