Довідник по металорізальних верстатах та пресовому обладнанні
Виробником настільного свердлувального верстата 2Г103п є Калязінський машинобудівний технікум. Навчально-виробничі майстерні
Верстат настільно-свердлильний моделі 2Г103п підвищеної точності призначений для свердління отворів діаметром до 3 мм у дрібних деталях деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.
Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.
Верстати 2Г103п дозволяють виконувати такі операції:
Верстат складається з корпусу з електромотором, колонки та столу, в якому монтується електрообладнання верстата.
Фланцевий двигун встановлений на корпусі верстата. Через змінні шківи обертання передається шпинделю, розвантаженому від натягу ременя верхньою втулкою з підшипниками.
Натяг ременя перестановкою фланця електродвигуна.
Ремінь і шківи захищені алюмінієвим кожухом, що легко знімається.
Шпиндель верстата обертається на індивідуальних шарикопідшипниках. Нижній кінець шпинделя має конусний отвір під цанги та різьблення для затискної гайки.
Подача шпинделя - ручна, проводиться за допомогою чутливого важеля, шестерні та верстата шпинделя.
Шпиндель врівноважений, розташованої у фланці плоскою пружиною, що знаходиться у зв'язку з шестернею та важелем.
Для встановлення шпинделя на певну глибину свердління служить, що сидить: на валу шестірні, спеціальний упор, обмежувачем якого є завзятий гвинт на корпусі.
Корпус встановлюється на висоту відповідно до розміру виробу, за допомогою ггвинта підйому та гайки вручну і затискається за допомогою рукоятки на колонці.
Стіл верстата прямокутної форми з Т-подібним пазом для кріплення пристроїв. По периметру столу є канавка для стоку рідини, що охолоджує.
На верстаті передбачено регулювання затиску склянки шпинделя в корпусі, що здійснюється підтягуванням 2-х гвинтів на передній площині корпусу.
Шпиндель верстата 2Г103п отримує 5 швидкостей обертання від змінних шківів приводу, що забезпечує вільний вибір швидкостей різання в діапазоні від 2500 до 16000 об/хв.
Відлік глибини свердління проводиться упором.

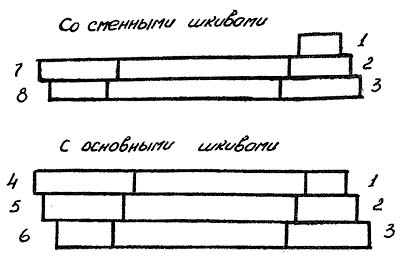

П'ятиступінчасті шківи приводу дозволяють отримувати п'ять швидкостей обертання шпинделя, що забезпечує вільний вибір швидкостей різання.
Виробник – Калязинський машинобудівний технікум.
Верстат вироблявся за ТУ2-024-4556-67 та ГОСТ 7599-73.

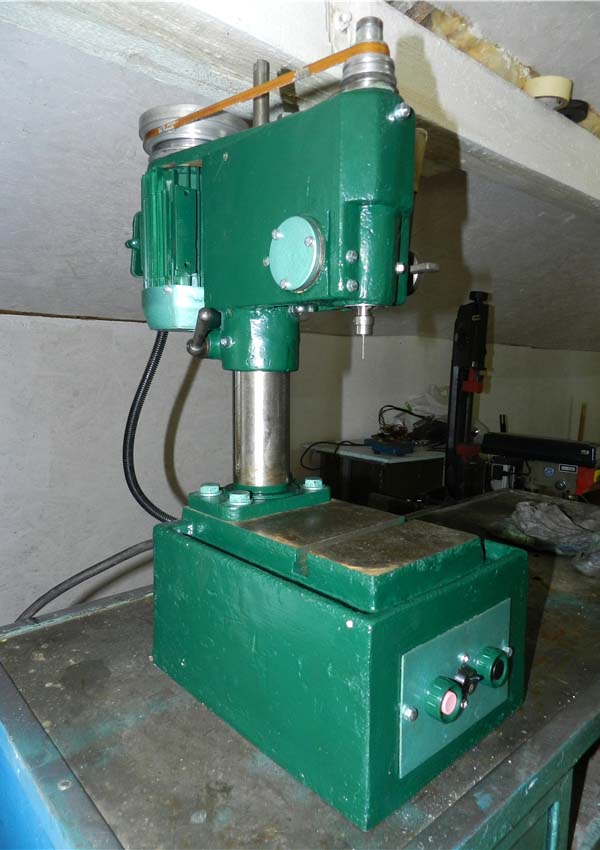

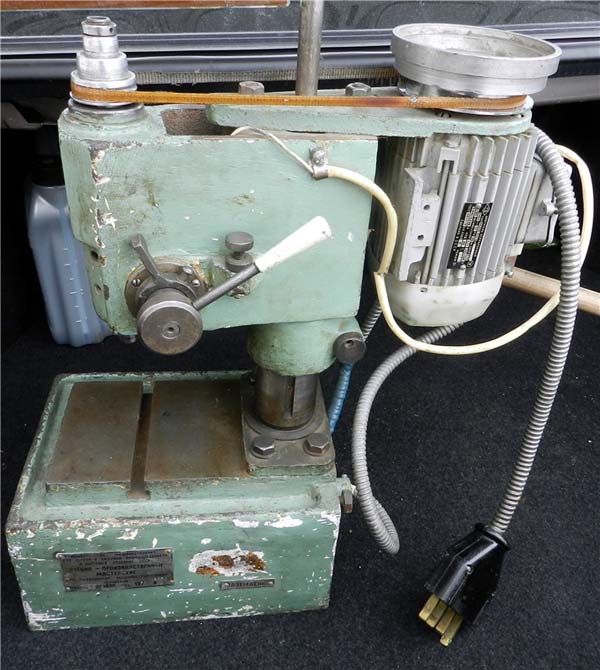

Фото свердлильного верстата 2г103п

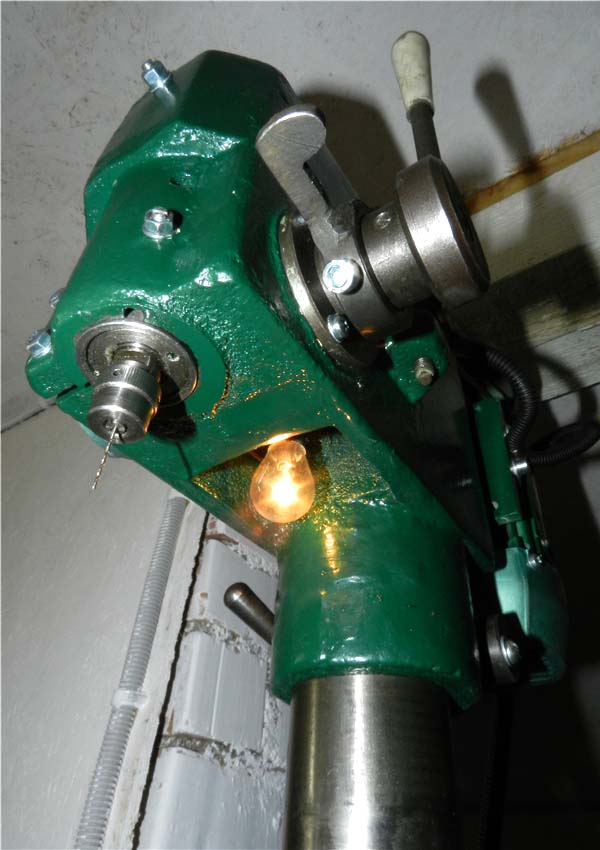

Фото свердлильного верстата 2г103п

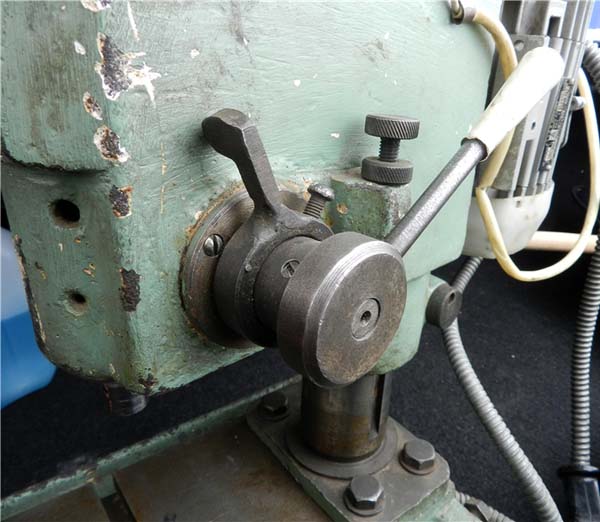

Фото свердлильного верстата 2г103п

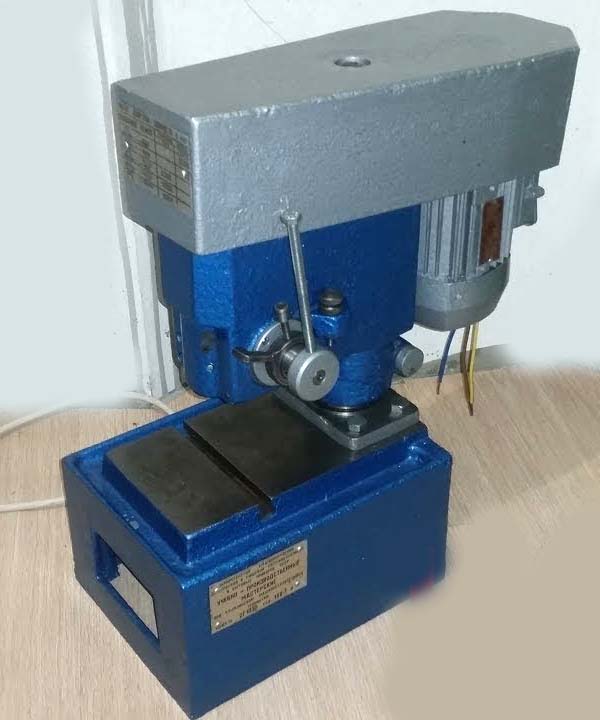

Фото свердлильного верстата 2г103п
Фото свердлильного верстата 2г103п

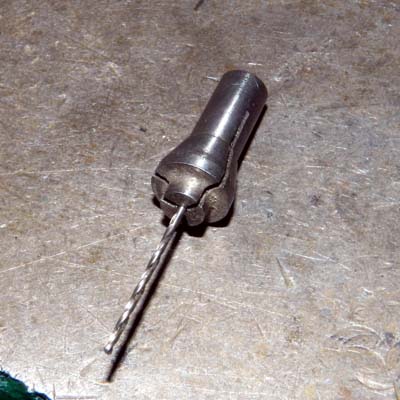

Цанга свердлильного верстата 2г103п

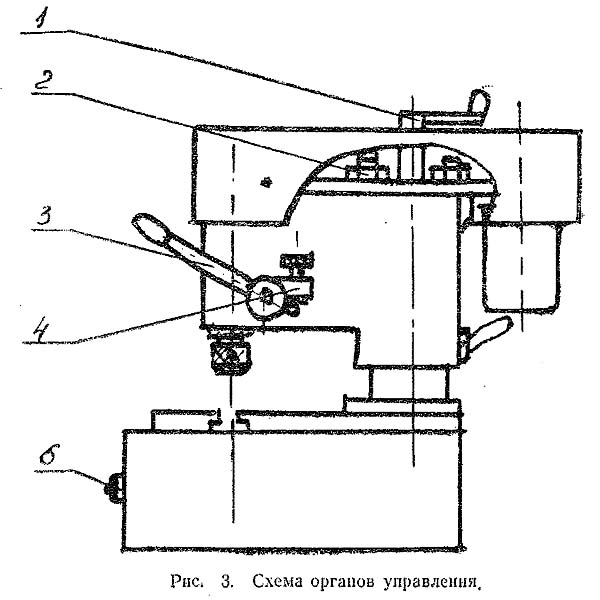

Розташування органів керування свердлильним верстатом 2Г103п

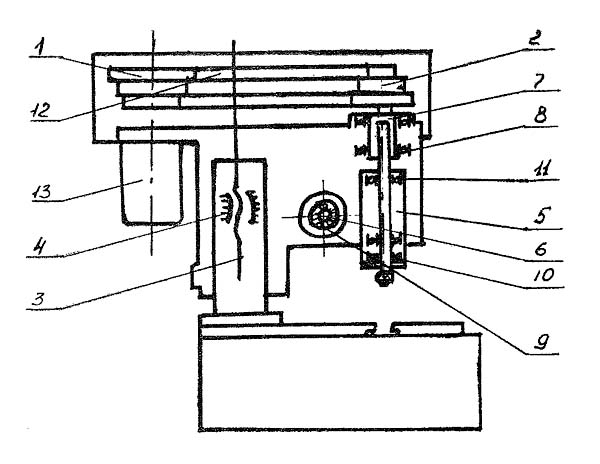

Кінематична схема свердлильного верстата 2г103п
Механізм приводу головного руху верстата 2г103п

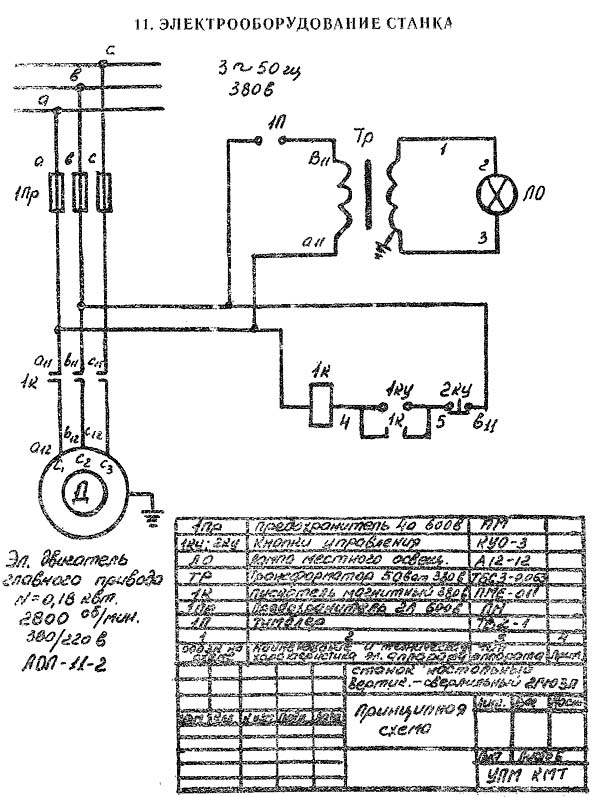

Електрична схема свердлильного верстата 2г103п

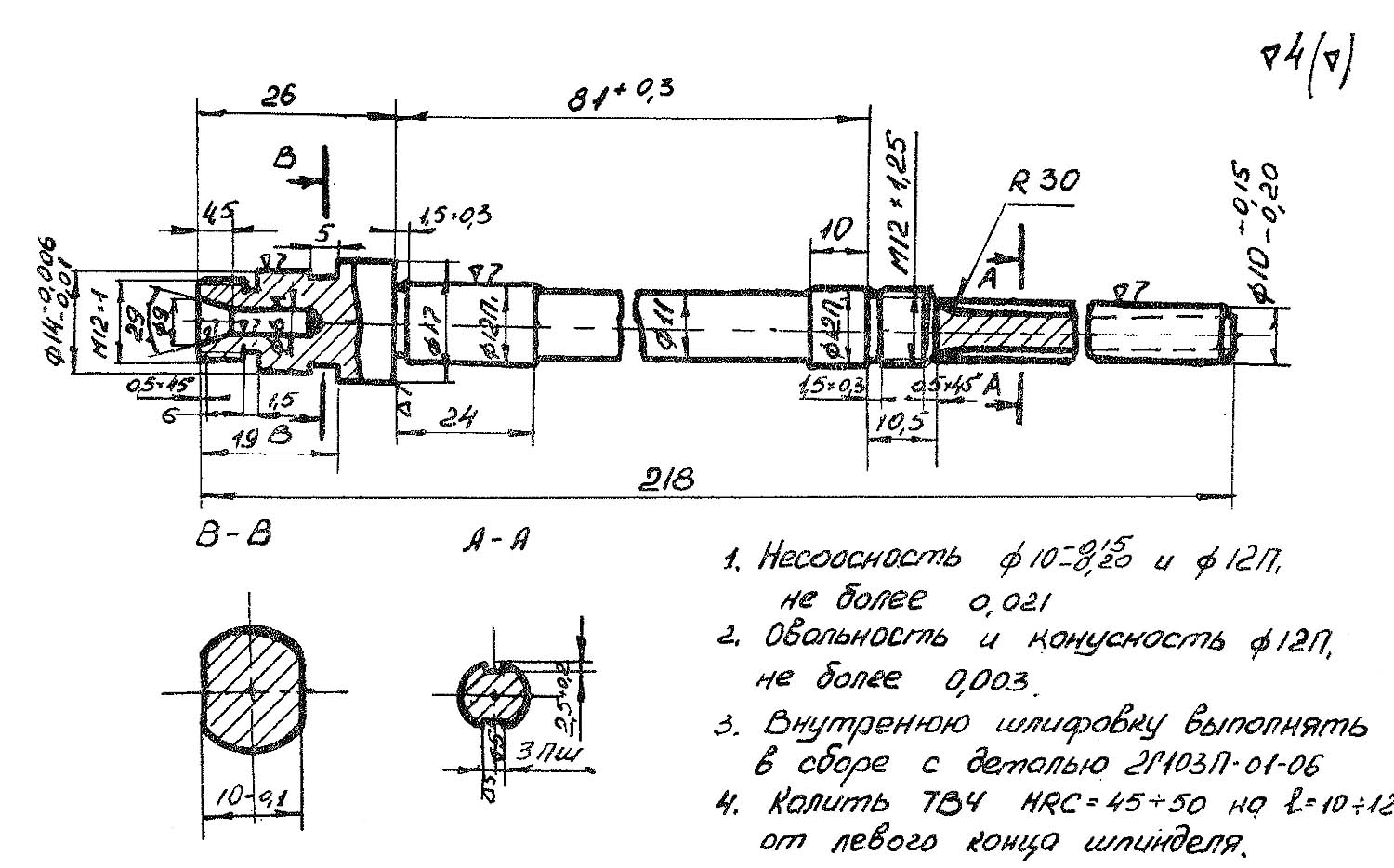

Креслення шпинделя свердлильного верстата 2г103п
2Г103п Креслення шпинделя свердлильного верстата. Дивитись у збільшеному масштабі
| Найменування параметру | 2n106p | 2g103p |
|---|---|---|
| Основні параметри верстата | ||
| Найбільший умовний діаметр свердління, мм | 6 | 3 |
| Найменша та найбільша відстань від торця шпинделя до столу | 50...250 | 45..160 |
| Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм | 125 | 110 |
| Робочий стіл | ||
| Розміри робочої поверхні столу, мм | 200 х 200 | 140 х 140 |
| Число Т-подібних пазів Розміри Т-подібних пазів | 1 | 1 |
| Шпиндель | ||
| Найбільше переміщення шпиндельної головки по колоні, мм | 130 | |
| Хід гільзи шпинделя, мм | 70 | 40 |
| Частота обертання шпинделя, об/хв | 1000..8000 | 2500..16000 |
| Кількість швидкостей шпинделя | 7 | 5 |
| Конус шпинделя | Морзе 1а | 29° під кангою |
| Привід | ||
| Електродвигун приводу, кВт (об/хв) | 0,4 | 0,18 (2800) |
| Габарит та маса верстата | ||
| Габарити верстата (довжина ширина висота), мм | 560 х 405 х 625 | 450 х 225 х 480 |
| Маса верстата, кг | 80 | 50 |
