Виробник свердлильного настільного верстата моделі 2М118 - ПромБудМаш, ТОВ м. Москва
Настільний свердлильний верстат 2М118 призначений для свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.
Свердлильний верстат 2М118 дозволяють виконувати такі операції:
Привід шпинделя виконаний через пасову передачу і п'ятиступінчастиний шків, що забезпечує ряд швидкостей різання в діапазоні від 300 до 2100 об/хв. Регулювання швидкості обертання шпинделя здійснюється перестановкою клинового ременя.
Для нарізування різьблення в глухих отворах на верстаті змонтовано кінцеві вимикачі для зупинки двигуна на заданій глибині та педаль реверсу двигуна.
Подача шпинделя здійснюється вручну.
Відлік глибини свердління провадиться по лімбу на рукоятці подачі. Ціна поділу лімба 1 мм.
Кінець шпинделя – зовнішній укорочений конус морзе КМ3, позначення В22 або В24 за ГОСТ 9953-82 (Конуси інструментальні укорочені).
Укороченому конусу В22 відповідає свердлильний трикулачковий патрон 20-го типорозміру за ГОСТ 8522-79 (Патрони трикулачкові свердлильні) з діапазоном затиску від 5 до 20 мм.
Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 20, з конусним приєднувальним отвором В22:
Патрон 20-В22 ГОСТ 8522-79
Для того щоб на верстаті 2М118 використовувати патрон меншого типорозміру, наприклад 13, з приєднувальним конусом В16 необхідна оправка-перехідник: КМ3 (В22) → КМ2 (В16).
Підйомний поворотний робочий стіл дозволяє свердлити похилі отвори без переустановки заготовки та додаткових пристроїв.
Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.
Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).
Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.
Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.
Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .
Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .
Де D – діаметр конуса в основній площині.

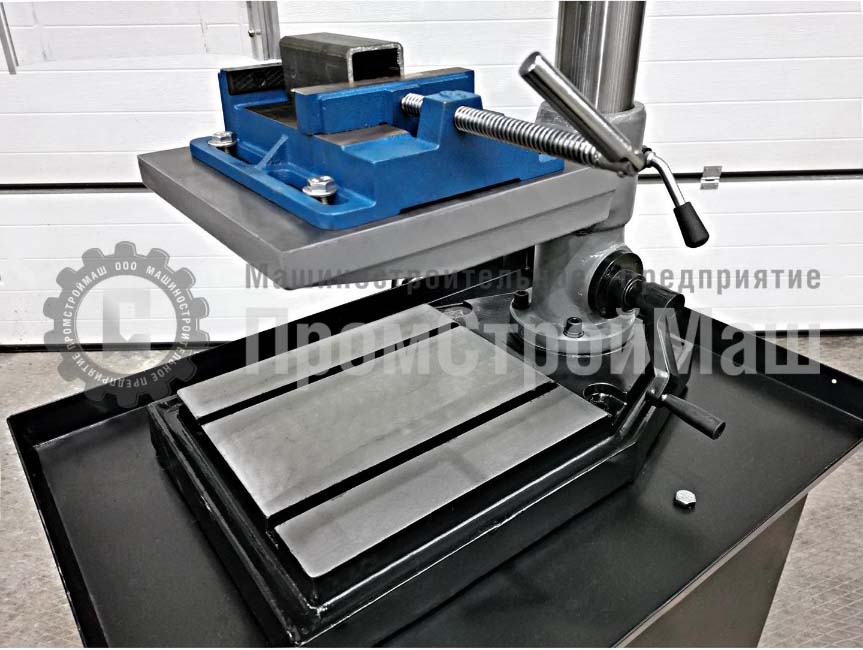

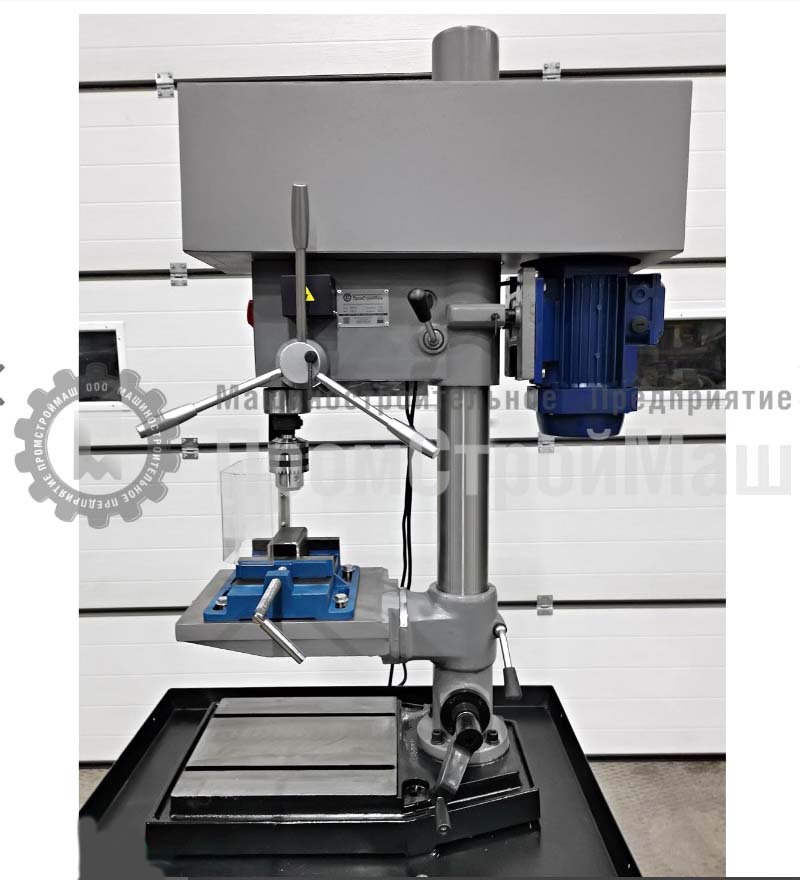

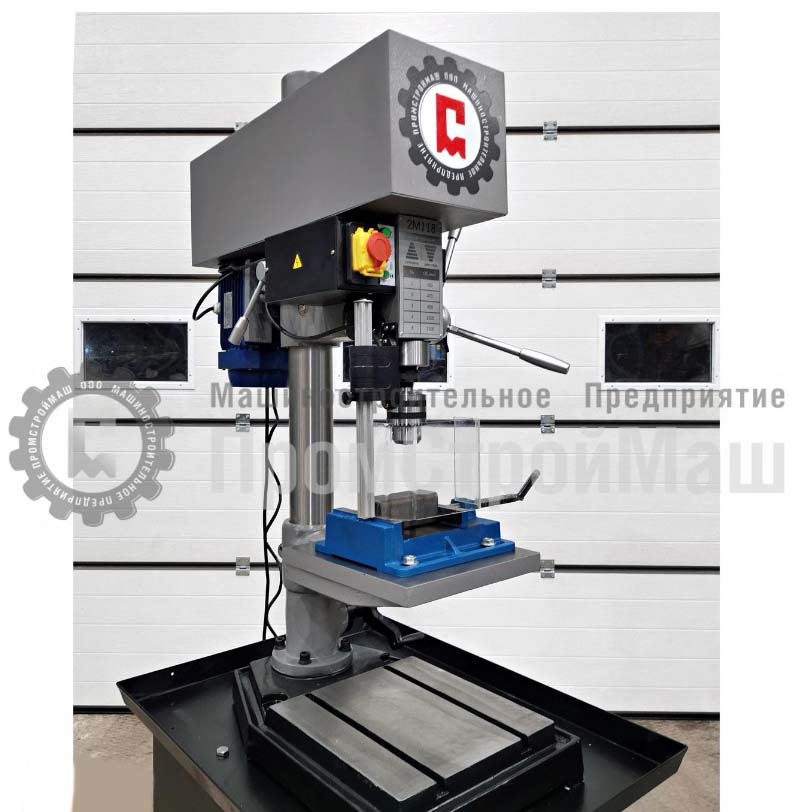

Фото настільного свердлильного верстата 2М118

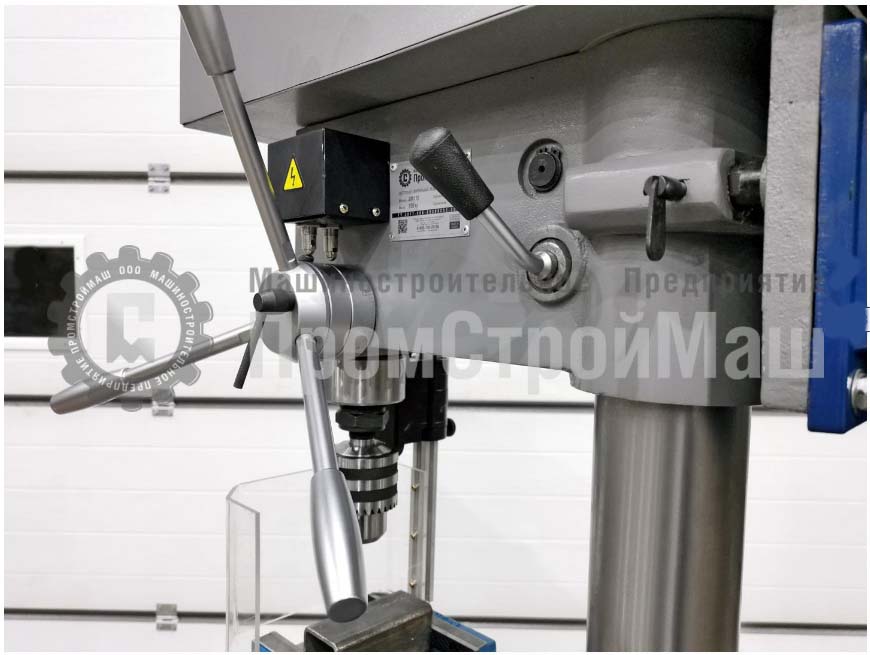

Фото настільного свердлильного верстата 2М118

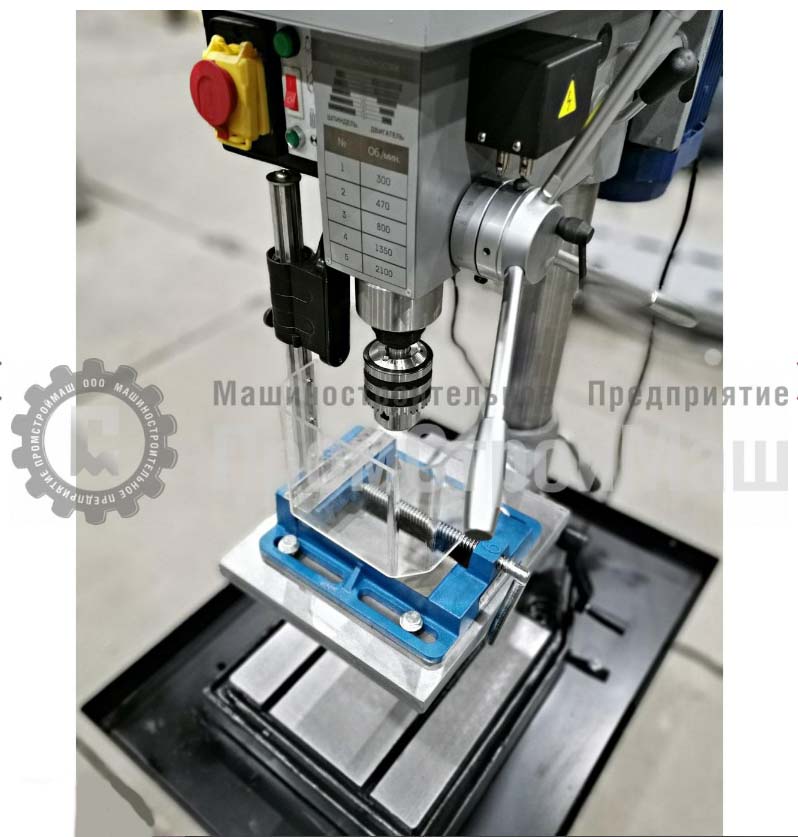

Фото настільного свердлильного верстата 2М118

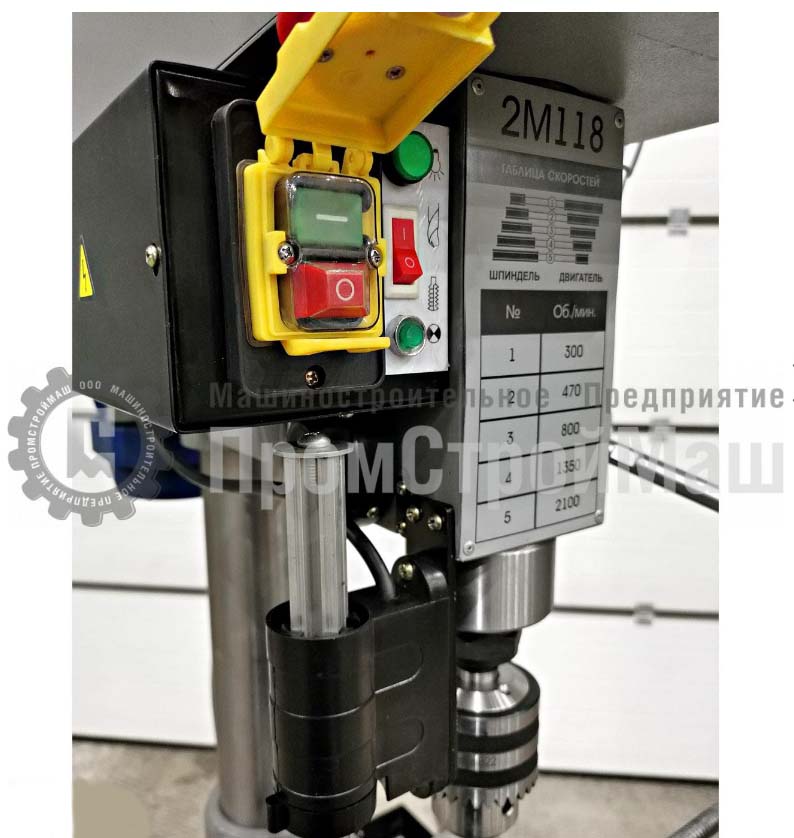

Фото настільного свердлильного верстата 2М118

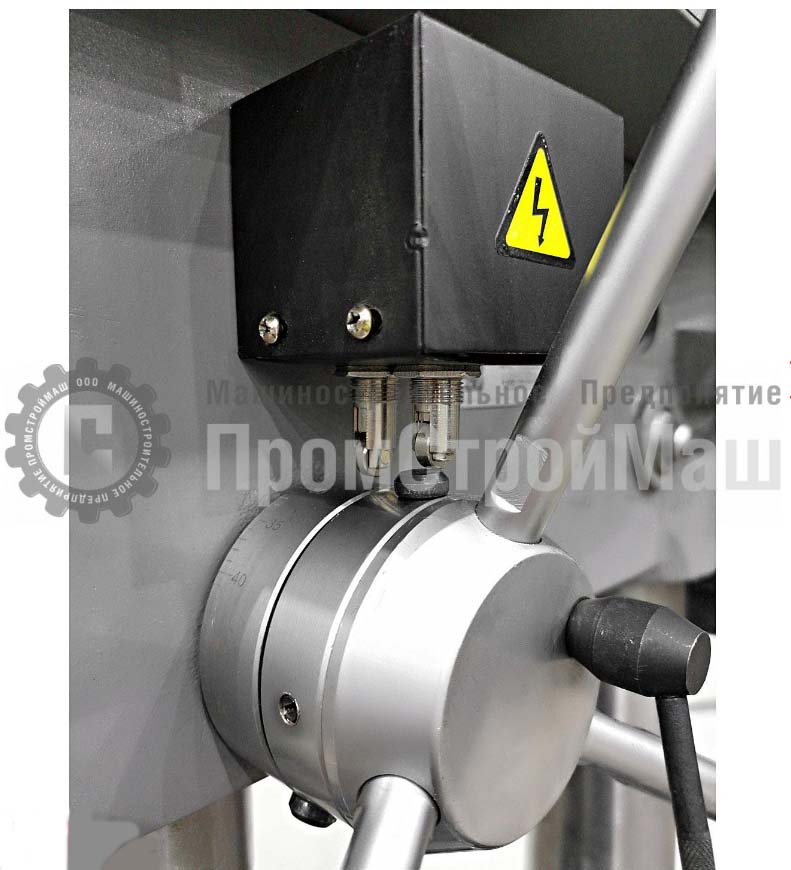

Фото настільного свердлильного верстата 2М118

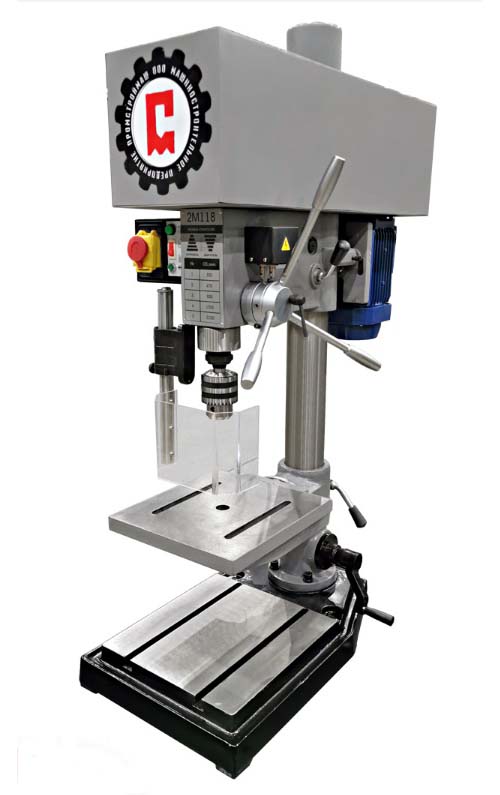

Фото настільного свердлильного верстата 2М118
Фото настільного свердлильного верстата 2М118
Фото настільного свердлильного верстата 2М118
Фото настільного свердлильного верстата 2М118

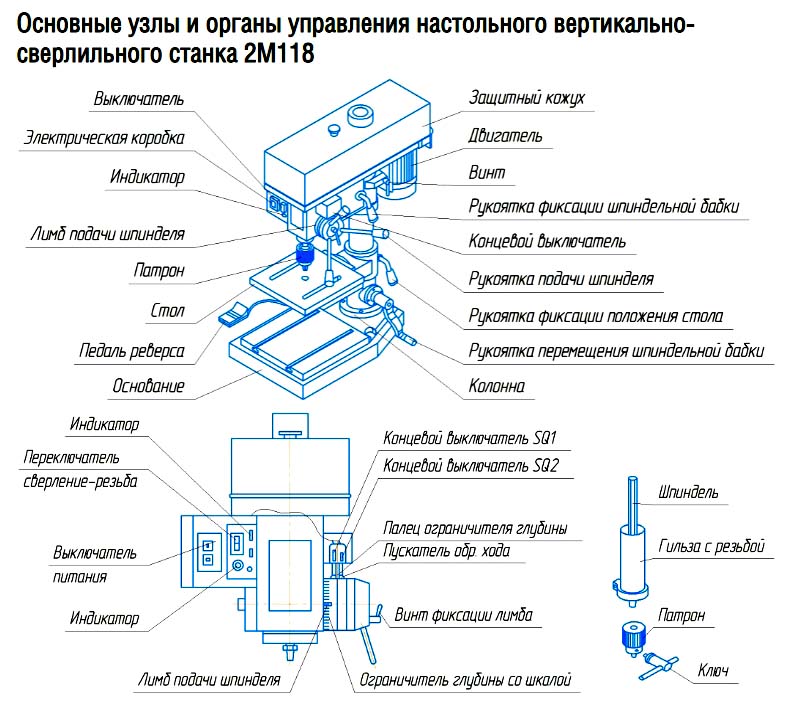

Основні вузли свердлильного верстата 2М118

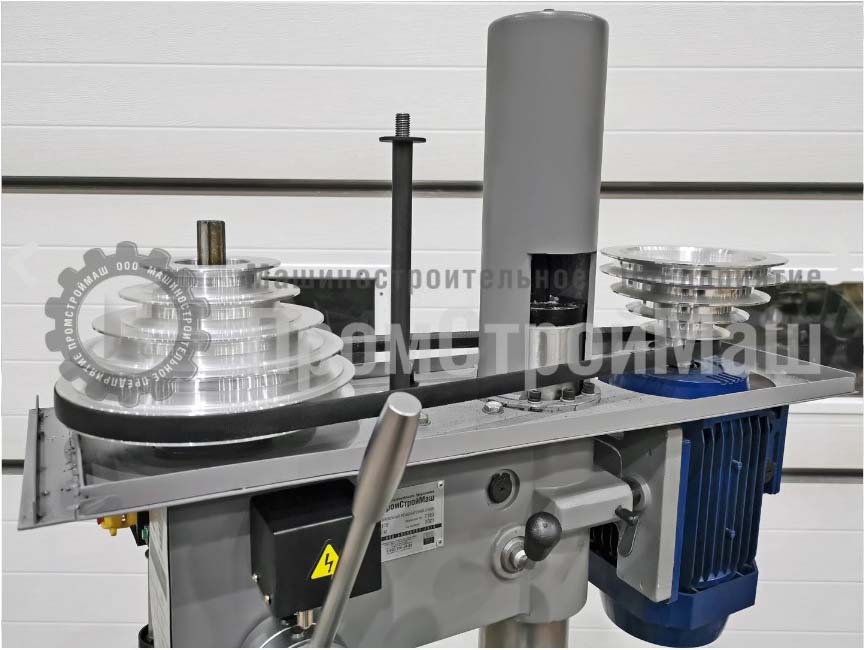

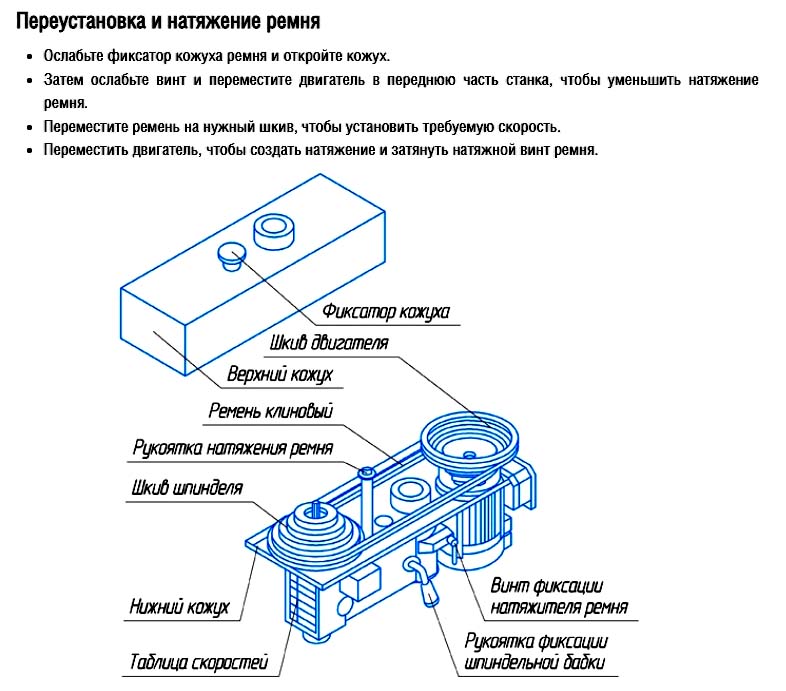

Переустановка та натяг ременя на верстаті 2М118
| Найменування параметру | 2C118 | GS2116k | 2M118 |
|---|---|---|---|
| Основні параметри верстата | |||
| Найбільший умовний діаметр свердління, мм | 18 | 18 | 18 |
| Найбільший діаметр свердління сталі 45, мм | 18 | 18 | 18 |
| Найбільший діаметр свердління у чавуні СЧ20, мм | 20 | 20 | |
| Нарізання різьблення сталі 45, мм | M4..M16 | М16 | M12 |
| Найменша та найбільша відстань від торця шпинделя до столу | 160..460 | 100..400 | 300..550 |
| Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм | 195 | 190 | 245 |
| Робочий стіл | |||
| Розмір робочої поверхні основи, мм | 250 х 250 | 250 х 250 | 330 x 310 |
| Число Т-подібних пазів Розміри Т-подібних пазів | 3 | 3 14H12 | 2 |
| Розмір робочої поверхні столу, мм | - | - | 300 x 280 |
| Шпиндель | |||
| Найбільше переміщення свердлильної (шпиндельної) головки (бабки), мм | 200 | 200 | |
| Хід гільзи шпинделя, мм | 90 | 100 | 120 |
| Ціна поділу лімба, мм | 1 | ||
| Частота обертання шпинделя, об/хв | 200, 320, 560, 800, 1200, 2100 | 200, 320, 560, 800, 1200, 2100 | 300, 470, 800, 1350, 2100 |
| Кількість швидкостей шпинделя | 6 | 6 | 5 |
| Конус шпинделя зовнішній за ГОСТ 9953-82 | - | Морзе В18* | Морзе 3 |
| Конус шпинделя внутрішній за ГОСТ 25557-82 | Морзе 2 АТ6 | Морзе 2 | |
| Найбільший крутний момент на шпинделі, Нм | 30 | 30 | |
| Найбільша осьова сила різання, Н | 4000 | 4000 | |
| Привід | |||
| Електродвигун приводу головного руху, кВт | 0,75 | 0,75 | 1,1 |
| Електродвигун насоса СОЖ, кВт | 0,18* | 0,18* | |
| Габарит та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 349 х 610 х 1168 | 640 х 460 х 1260 | 880 х 500 х 1100 |
| Маса верстата, кг | 125 | 175 | 120 |
