2С125МП Верстат свердлильний вертикальний
Опис, характеристики, схеми

Відомості про виробника вертикально-свердлувального верстата 2С125МП

Виробник свердлувального вертикального верстата моделі 2С125МП - ПромБудМаш, ТОВ м. Москва

2С125МП Верстат свердлильний вертикальний. Призначення та сфера застосування

Вертикальний свердлильний верстат 2С125МП призначений для свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Свердлильний верстат 2С125МП дозволяють виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання
• нарізання різьблення машинними мітчиками

Принцип роботи та особливості конструкції верстата 2С125МП

Свердлильна бабка верстата 2С125МП нерухомо змонтована зверху колони. У вертикальному напрямку переміщається лише робочий поворотний стіл (670 мм).

Привід шпинделя виконаний від двошвидкісного асинхронного електродвигуна через механічну 6-ступінчасту коробку швидкостей. Таким чином шпиндель отримує 12 ступенів швидкості обертання: 75, 150, 180, 280, 360, 560, 600, 1000, 1200, 1600, 2000, 3200 об/хв.

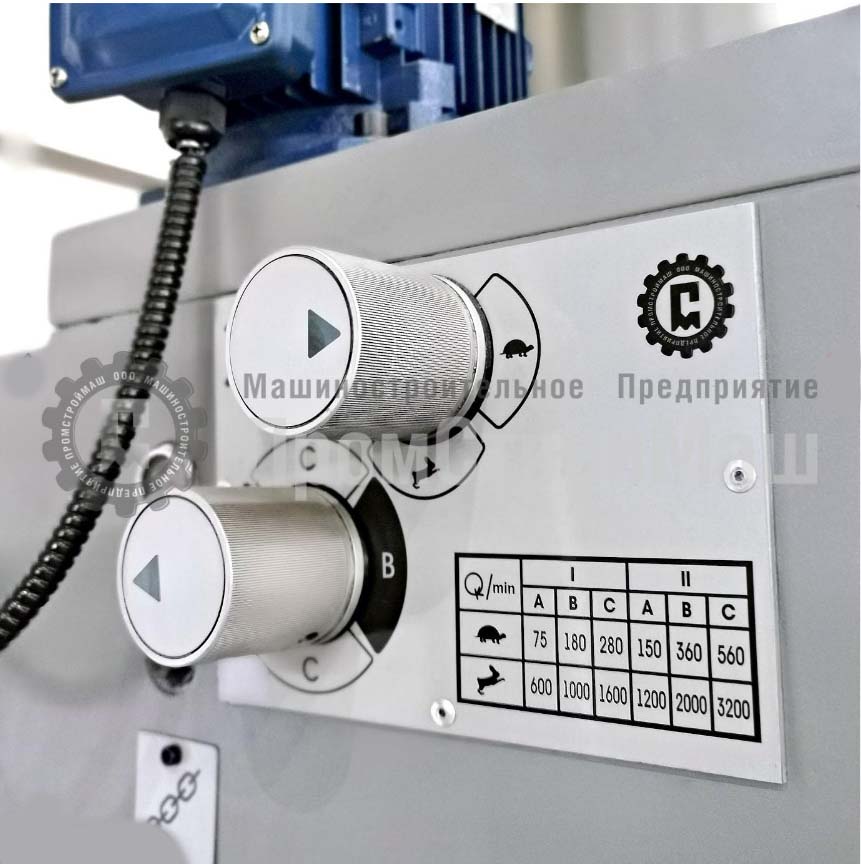

Регулювання швидкості обертання шпинделя здійснюється двома ручками на передній панелі коробки швидкостей.

Свердлильний верстат 2С125МП має дві механічні подачі шпинделя: 0,06; 0,18

Відлік глибини свердління провадиться за плоскою шкалою на передній панелі свердлильної бабки. Ціна поділу лімба 1 мм.

Кінець шпинделя – внутрішній конус Морзе 4 за ГОСТ 2557-2006 Конуси інструментальні.

Глибина свердління або нарізування різьблення задається повзунковим покажчиком на плоскій шкалі. При досягненні заданої глибини обробки відбувається таке:

• При ручному поданні інструменту спрацює упор і шпиндель припинить рух;
• При механічній автоподачі подача вимкнеться та шпиндель повернеться за допомогою пружини;
• При нарізанні різьблення здійснюється реверсування двигуна.

Входить у комплект та вартість верстата 2С125МП

• Верстат вертикальний свердлильний 2С125МП у зборі;
• Система подачі СОЖ
• Автоматичний реверс для нарізування різьблення;
• Патрон свердлильний В16;
• Дорн МК-4/В16 (оправлення для патрона В16)
• Лампа місцевого освітлення;
• Посібник з експлуатації Паспорт – 1 екз.
• Декларація відповідності вимогам ТР МС

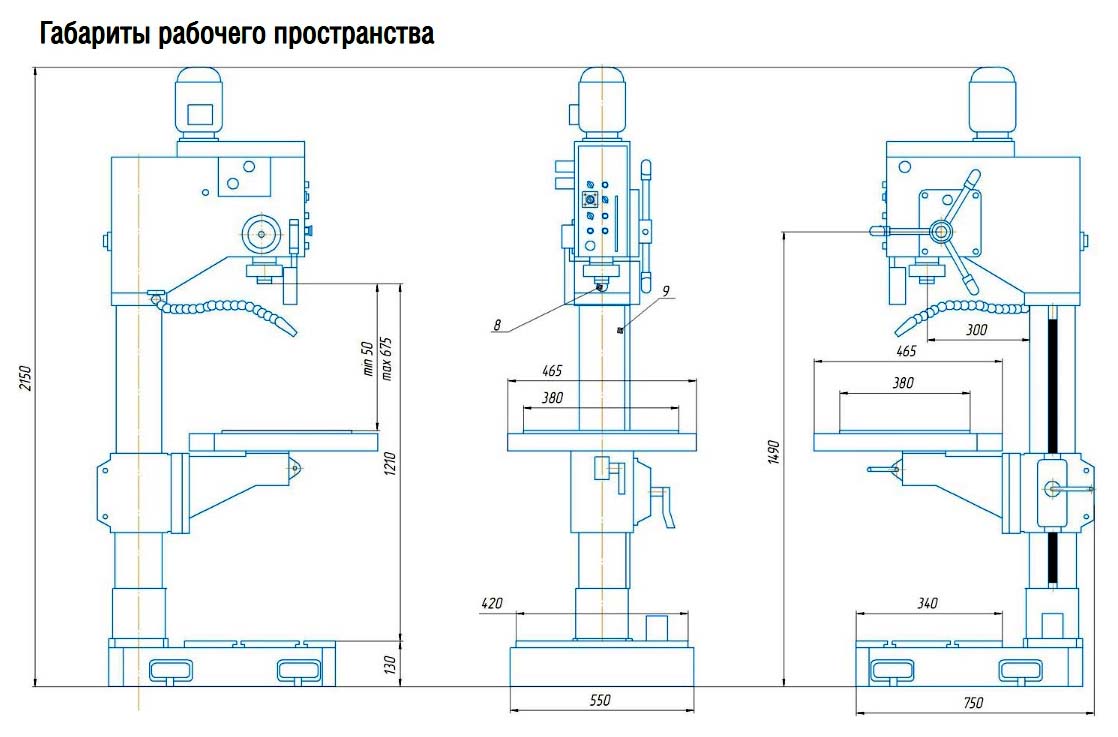

Габаритні розміри робочого простору свердлувального верстата 2С125МП

Габаритні розміри робочого простору свердлувального верстата 2С125МП

Загальний вигляд свердлильного верстата 2С125МП

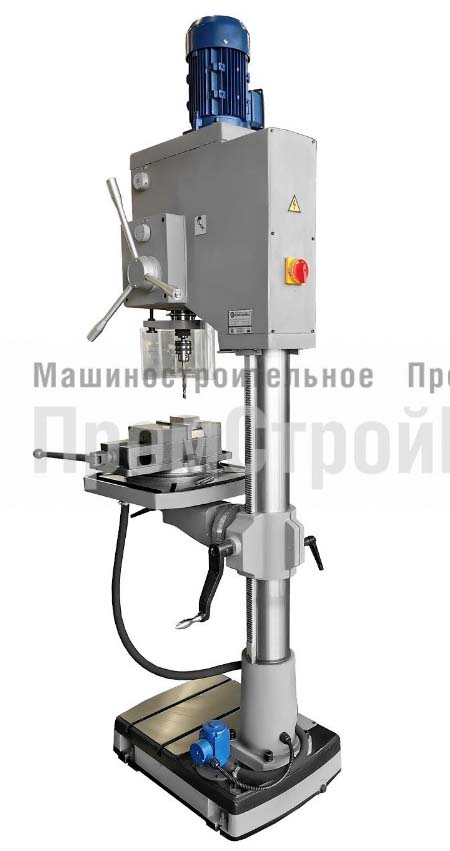

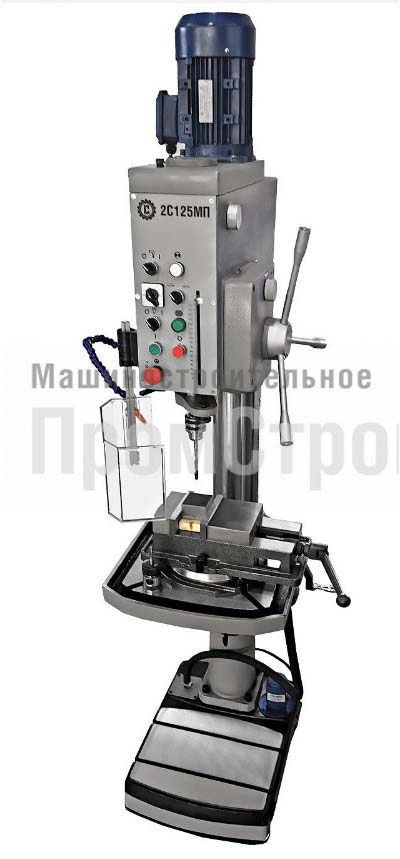

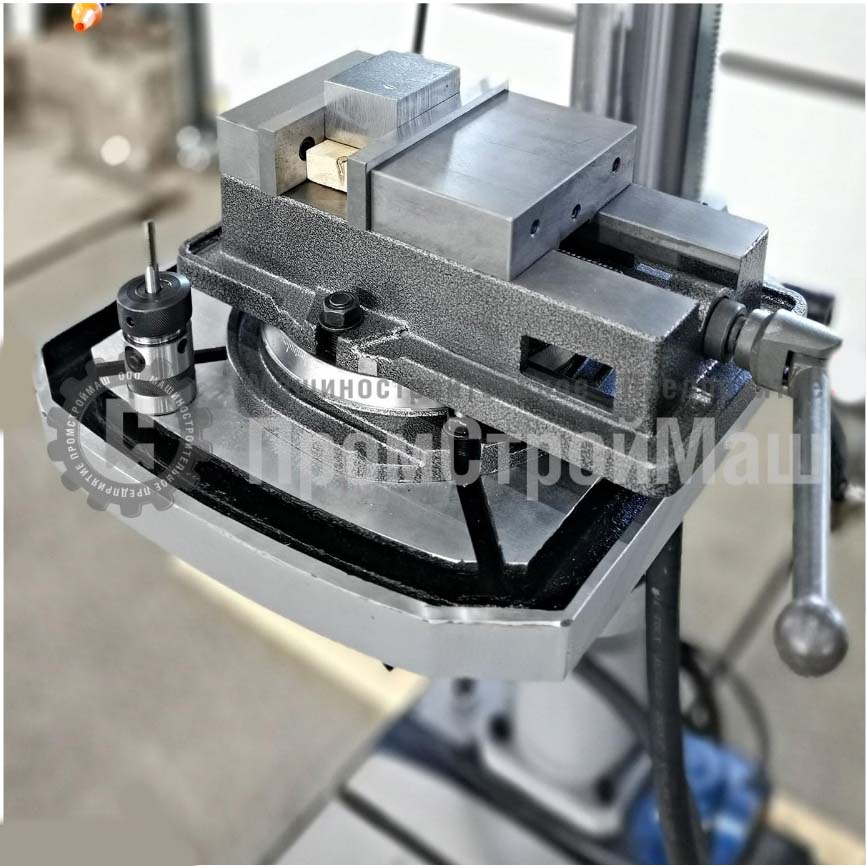

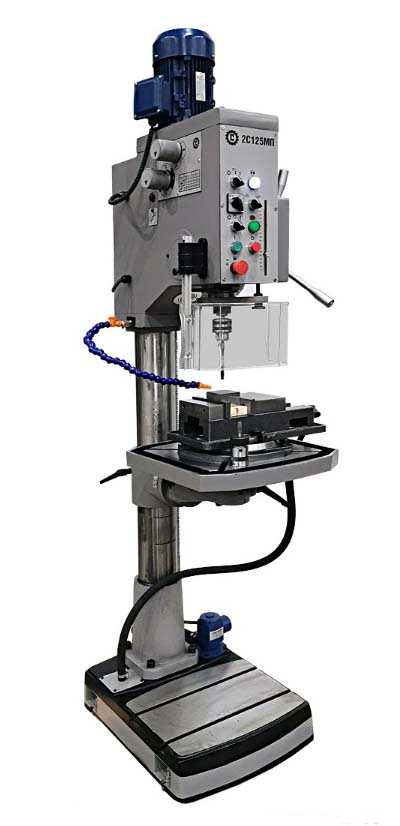

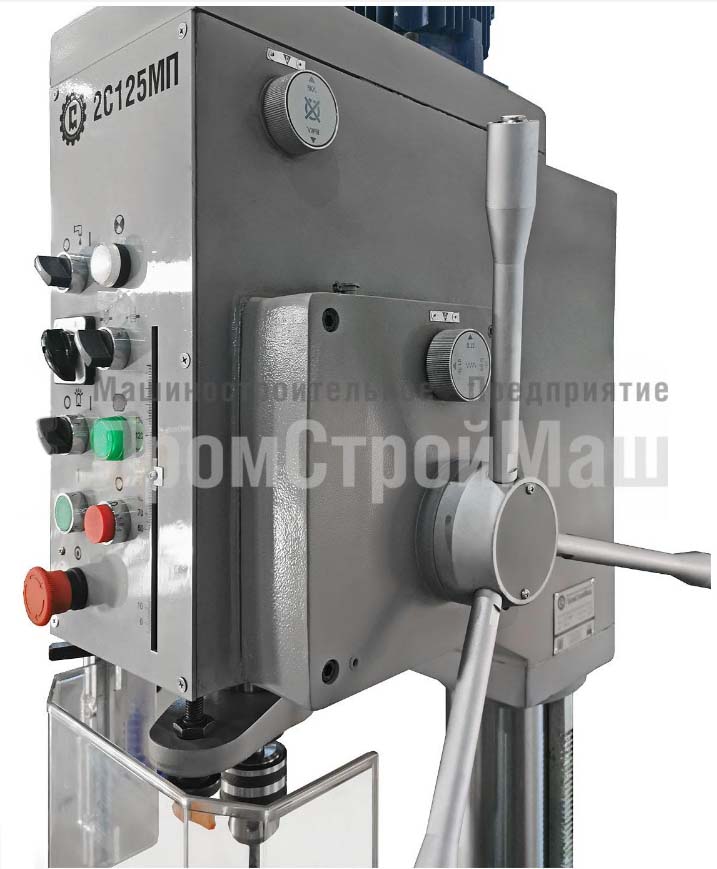

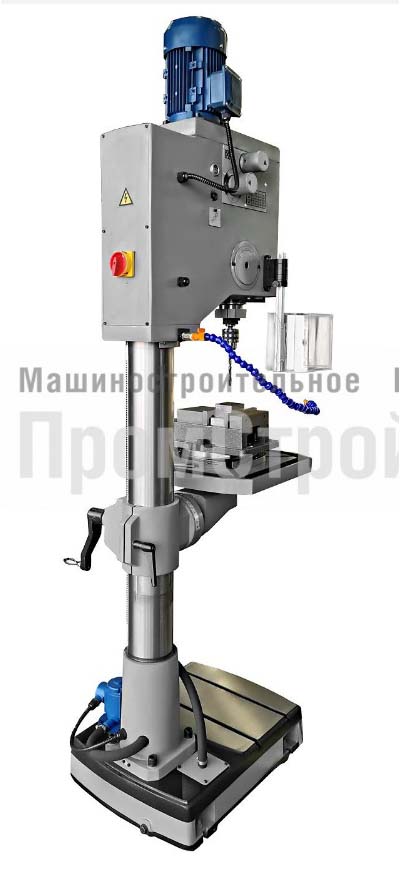

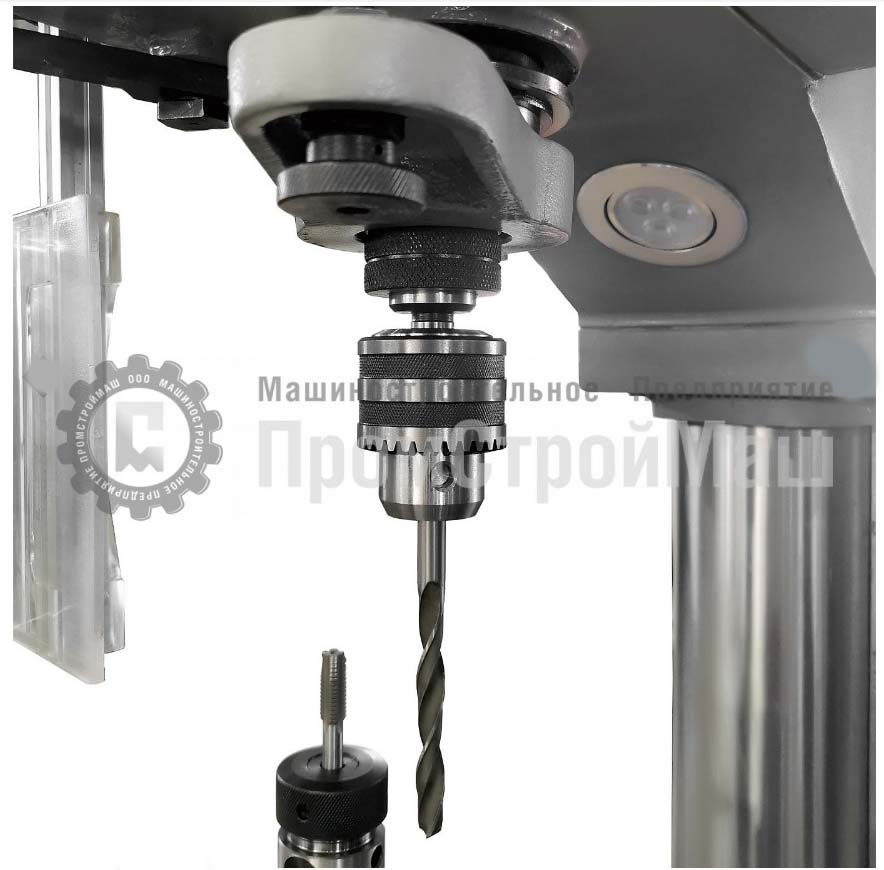

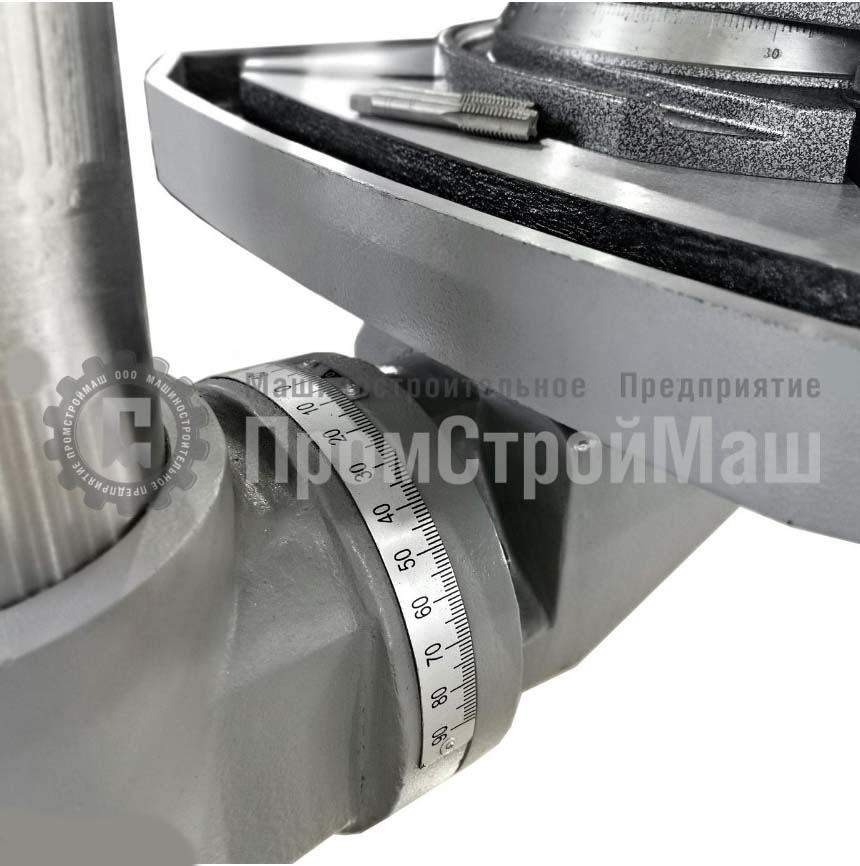

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

Фото вертикального свердлильного верстата 2С125МП

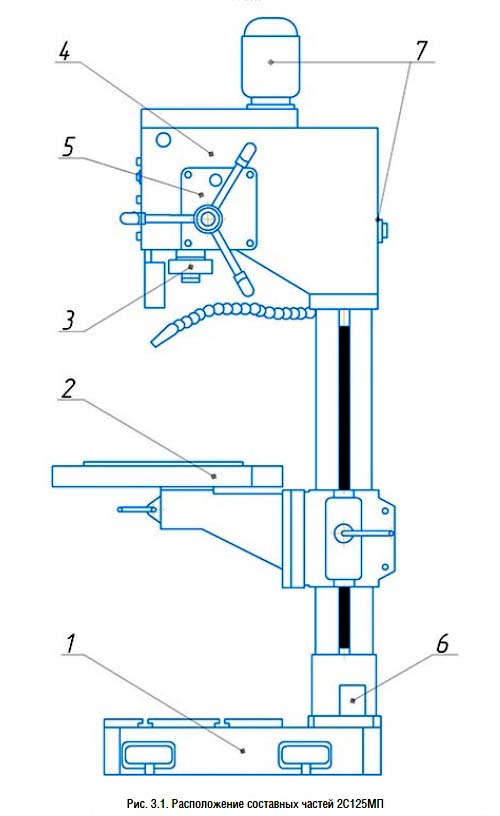

Основні вузли свердлильного верстата 2С125МП

1. Базовий ткацький верстат
2. Підйомний робочий стіл
3. Шпиндель
4. Свердлильна бабка
5. Коробка подач
6. теплоносій
7. Електроустаткування

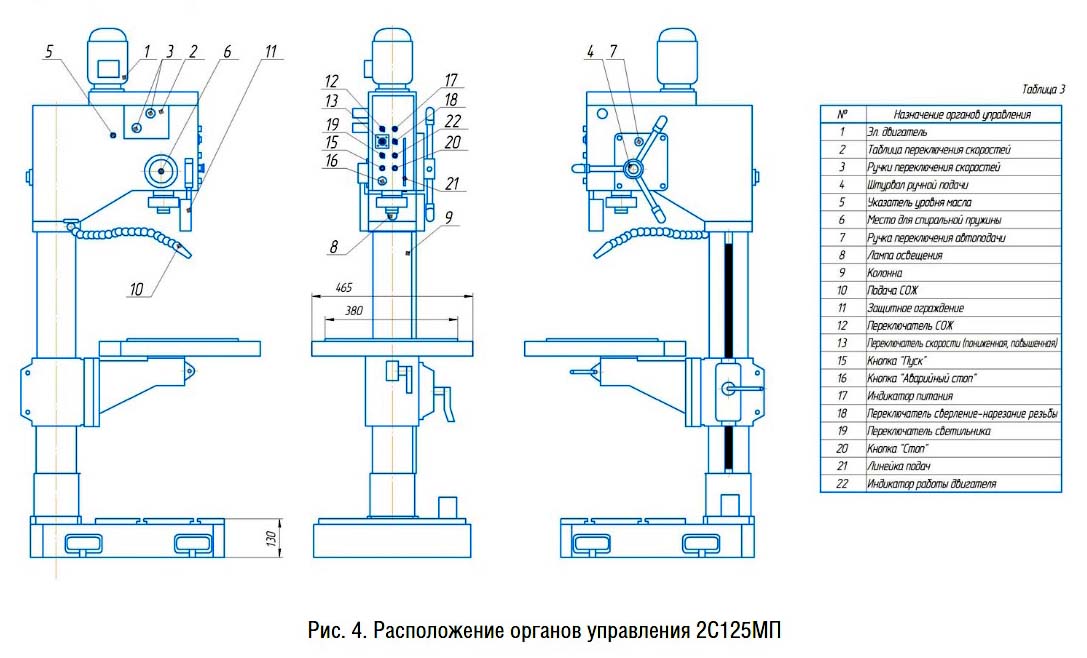

Розташування органів керування верстатом 2С125МП

Розташування органів керування свердлильним верстатом 2С125МП. Завантажити у збільшеному масштабі

1. Електродвигун
2. Табличка швидкостей шпинделя
3. Рукоятка перемикання швидкостей
4. Штурвал ручної подачі шпинделя
5. Покажчик рівня олії
6. Поворотна спіральна пружина
7. Рукоятка перемикання автоподачі
8. Лампа освітлення
9. Колона
10. Подання СОЖ
11. Захисна огорожа
12. Перемикач СОЖ
13. Перемикач швидкості обертання електродвигуна
15. Кнопка Пуск
16. Кнопка Аварійний Стоп
17. Набори індикаторів
18. Перемикач Свердління - Нарізання різьблення
19. Перемикач освітлення
20. Кнопка Стоп
21. Лінійка глибини свердління
22. Індикатор обертання електродвигуна

2С125МП Верстат свердлильний вертикальний. Відео.

Технічні характеристики верстата 2С125МП

Найменування параметру	2S125	2S125MP
Основні параметри верстата
Умовний діаметр свердління сталі 45 за ГОСТ 1050-88, мм	25
Найбільший діаметр свердління сталі 45 за ГОСТ 1050-88, мм	31	25
Діаметр різьби, що нарізається, в сталі 45 за ГОСТ 1050-88, мм	М5...М22	M12
Відстань від торця шпинделя до робочої поверхні столу/основи, мм	730/1210	680/1200
Відстань від осі шпинделя до колони, що утворює (виліт), мм	320	300
Найбільша висота заготовки на столі, мм	500
Найбільша висота заготовки на плиті, мм	900
Робочий стіл
Розміри робочої поверхні плити (основи), мм	320 x 320	610 x 450
Розміри робочої поверхні підйомного столу (довжина x ширина), мм	420 x 300	450 х 450
Найбільший хід підйомного столу (вісь Z), мм	680	670
Найбільша маса заготовки на підйомному столі, кг	100	100
Кількість Т-подібних пазів на столі		2 14H12
Шпиндель
Найбільше переміщення (настановне) шпиндельної головки, мм
Найбільше переміщення (хід) пінолі шпинделя, мм	150	160
Частота обертання шпинделя, об/хв	90..1400	75..3200
Кількість швидкостей шпинделя	9	12
Найбільший допустимий момент, що крутить, Нм
Осьове зусилля на шпинделі (не більше), Н
Розмір внутрішнього конуса шпинделя за ГОСТ 25557-82	Морзе 3	Морзе 4
Механіка верстата
Число ступенів робочих подач	-	2
Межі вертикальних робочих подач на один оборот шпинделя, мм	вручну	0,06; 0,18
Найбільша допустима сила подачі (осьове зусилля на шпинделі)), Н
Привід
Електродвигун приводу головного руху, кВт (об/хв)	1,5	1,1/ 1,5 (1410/ 2730)
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	800 500 2050	750 х 550 х 2150
Маса верстата, кг	430	400
