Відомості про виробника зубофрезерного напівавтомату 5Б310П

Производитель вертикального зубофрезерного напівавтомату 5Б310П Вильнюсский станкостроительный завод им. 40-летия Октября.

Завод специализировался на выпуске зубообрабатывающего оборудования для обробки зубьев цилиндрических зубчатых колес і шлицев в условиях как единичного, так і массового производства. Завод выпускал, также, серию малогабаритных прецизионных токарных верстатів з ЧПУ 1700ВФ30, 1700СФ30, 17М00ВФ30.

Продукция вильнюсского станкостроительного завода им. 40-летия Октября

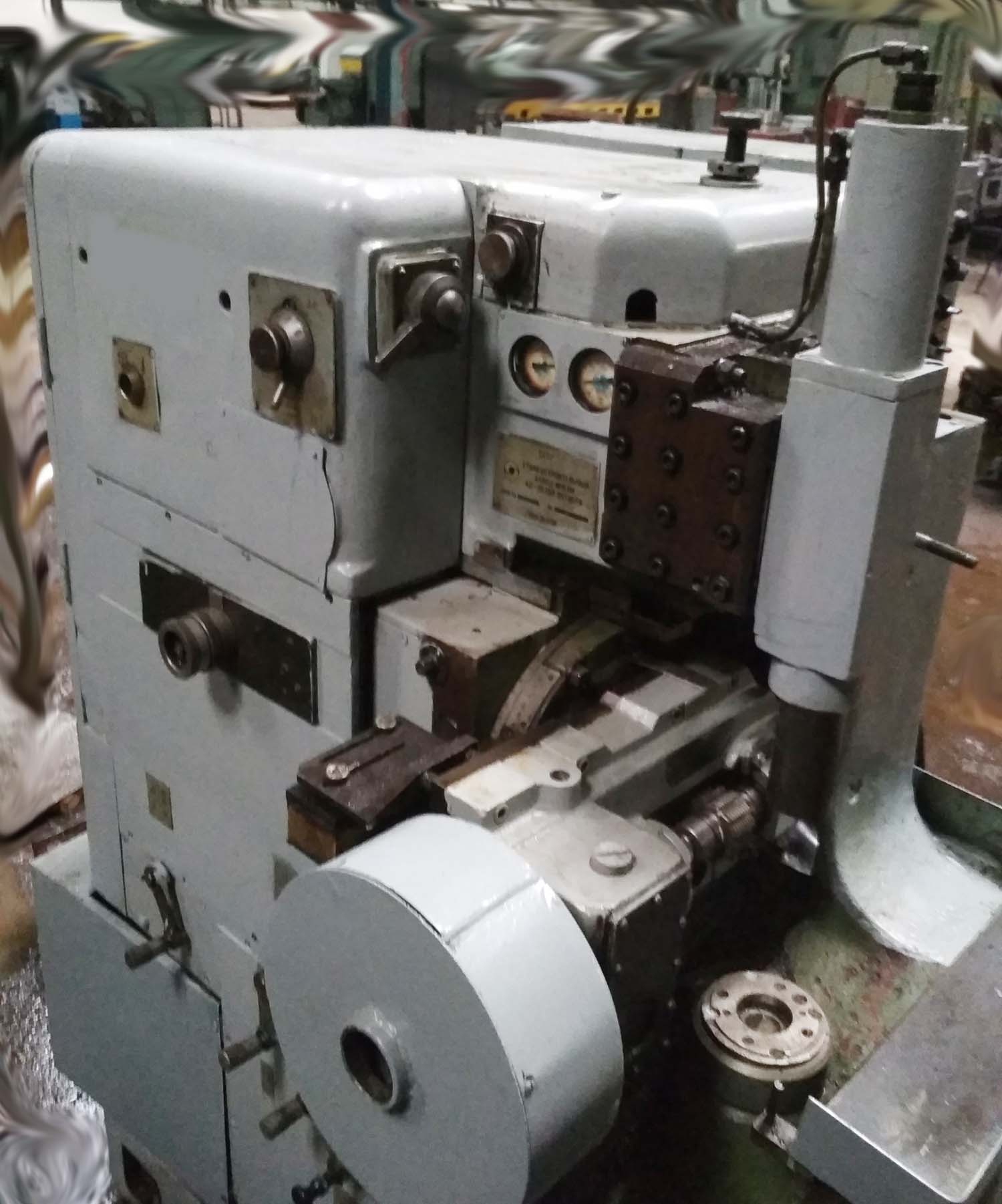

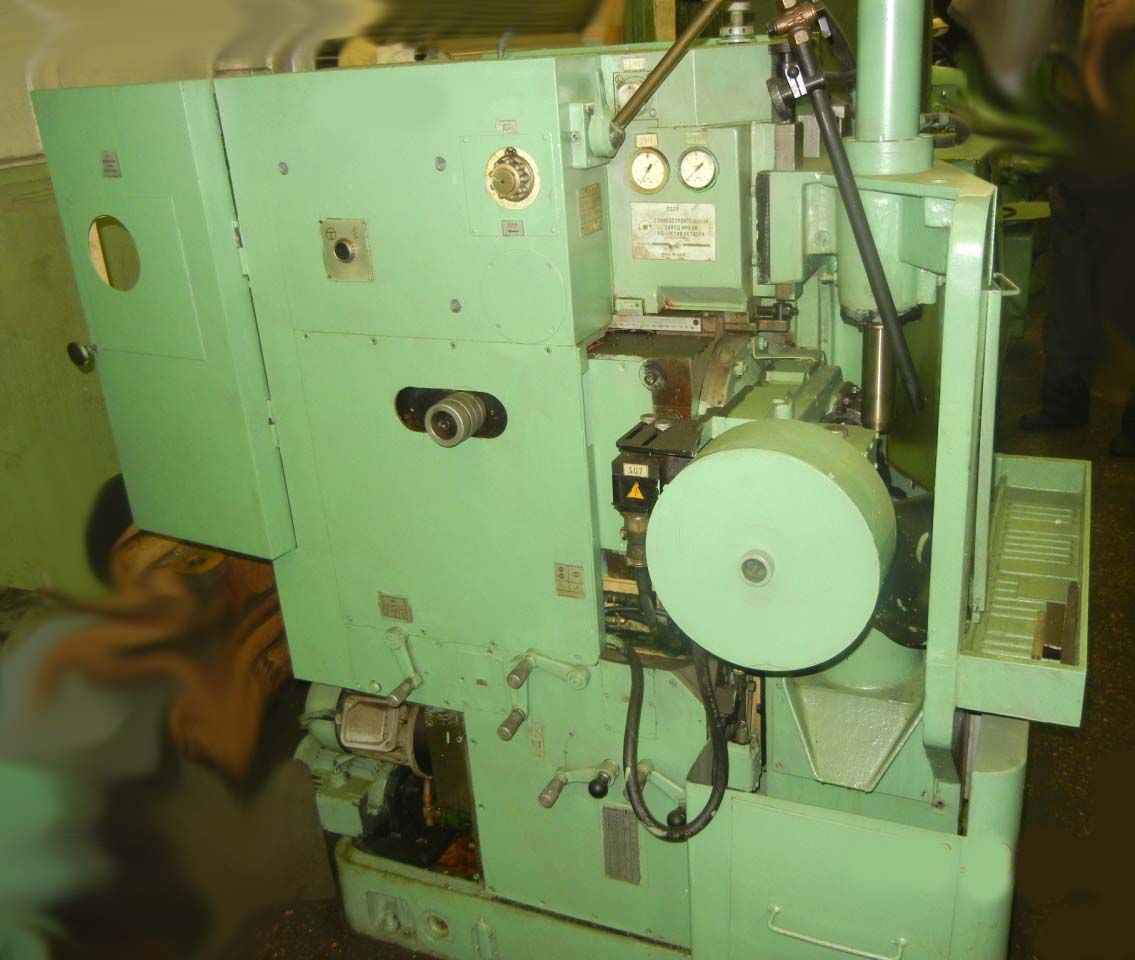

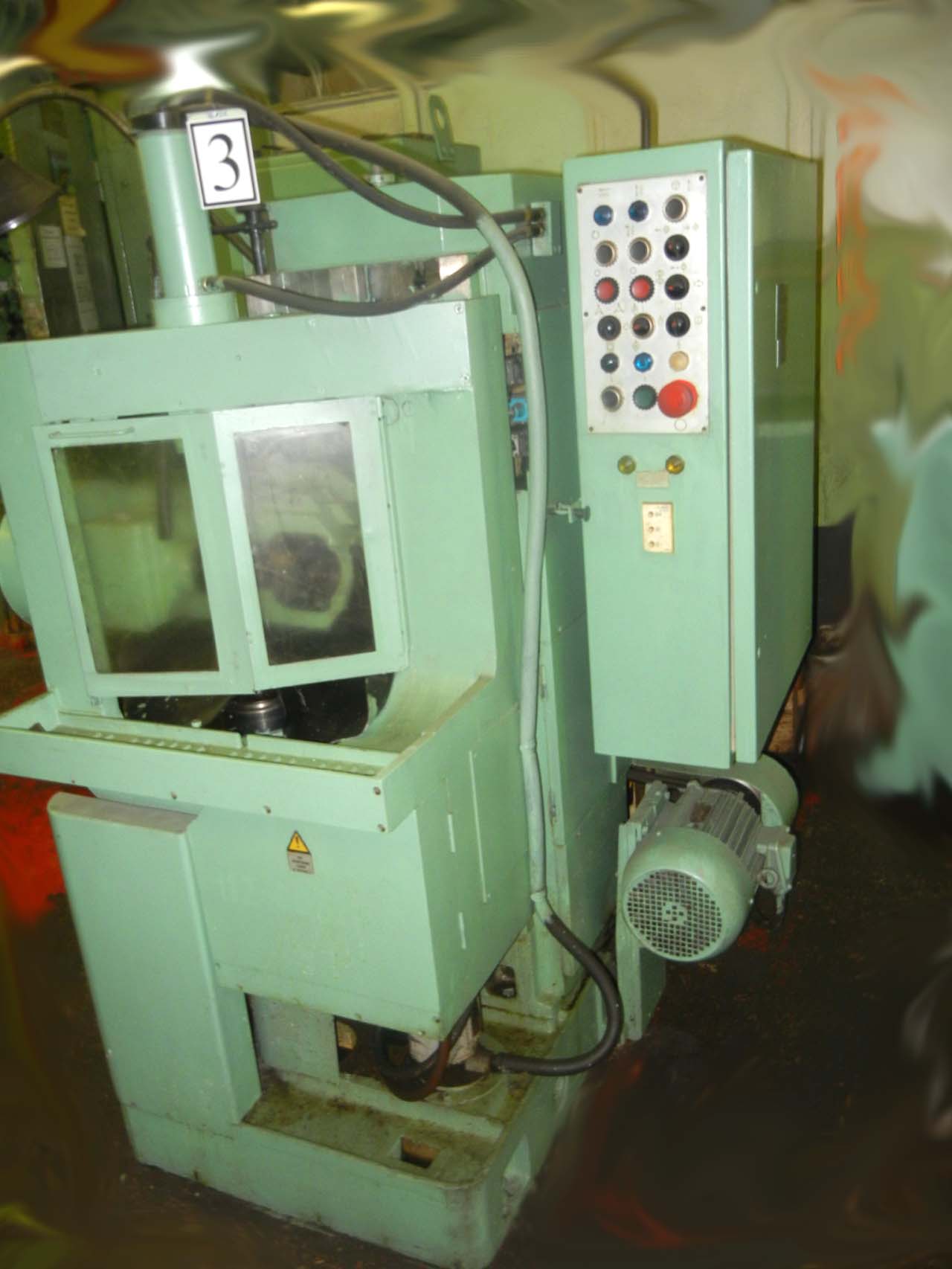

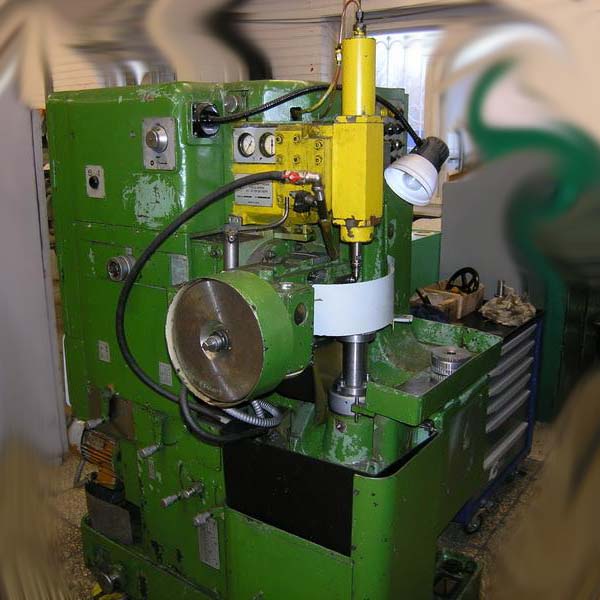

5Б310П Верстат вертикальний зубофрезерный універсальний напівавтомат. Назначение і область применения

Легкий зубофрезерный верстат напівавтомат 5Б310П підвищеної точності предназначен для нарізання зубьев прямозубых і косозубых зубчатых колес, а также червячных колес і других обкатных зубчатых профилей в условиях мелкосерийного, серийного і массового производства.

На напівавтоматі производится обработка цилиндрических колес з применением всех комбинаций радиальной, осевой или диагональной подачі в один или два прохода і червячных колес з применением радиальной подачі з выхаживанием или тангенциальной подачі в наладочном или напівавтоматическом режиме.

Принцип роботи і особливості конструкції верстата 5Б310П

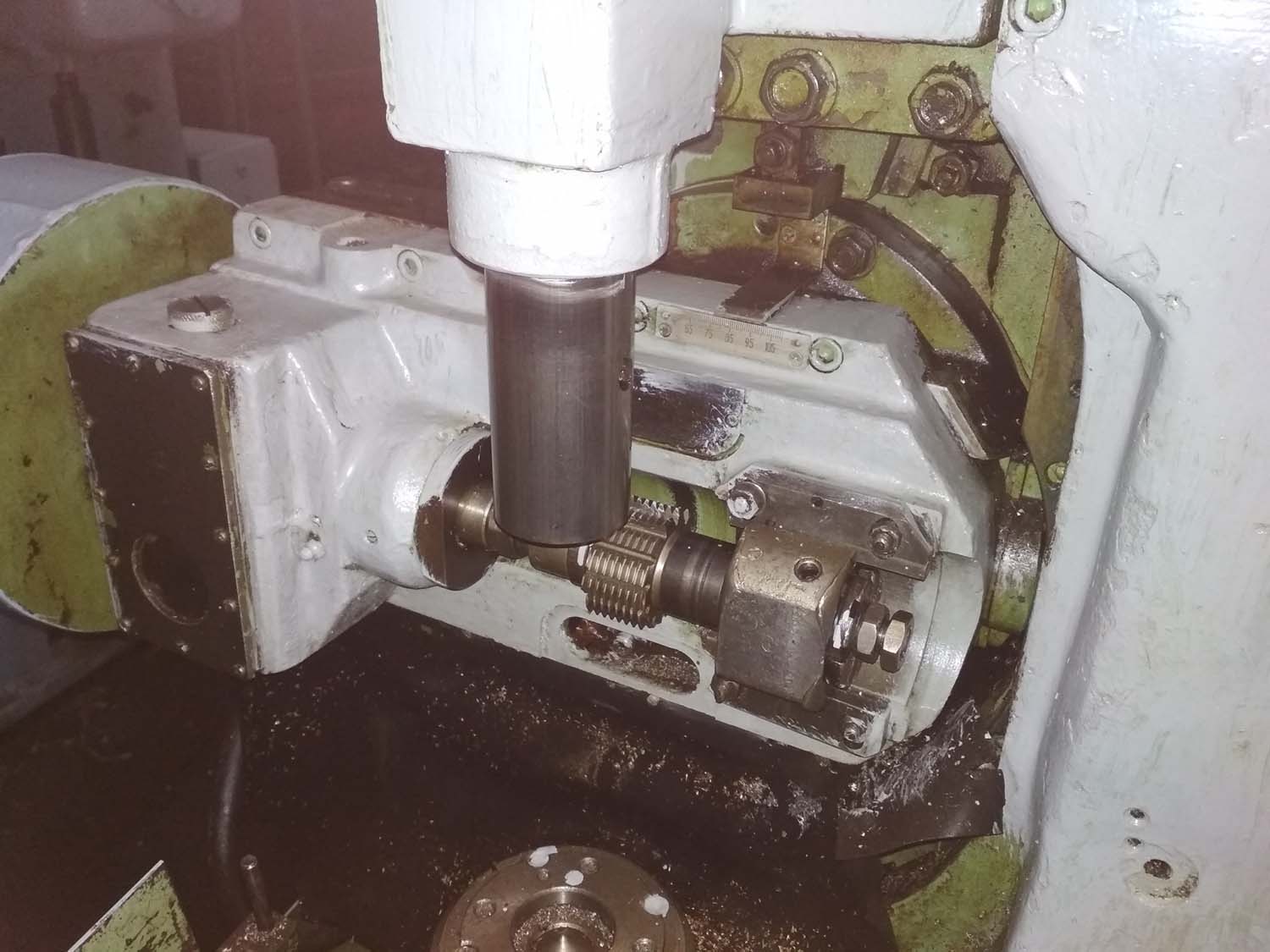

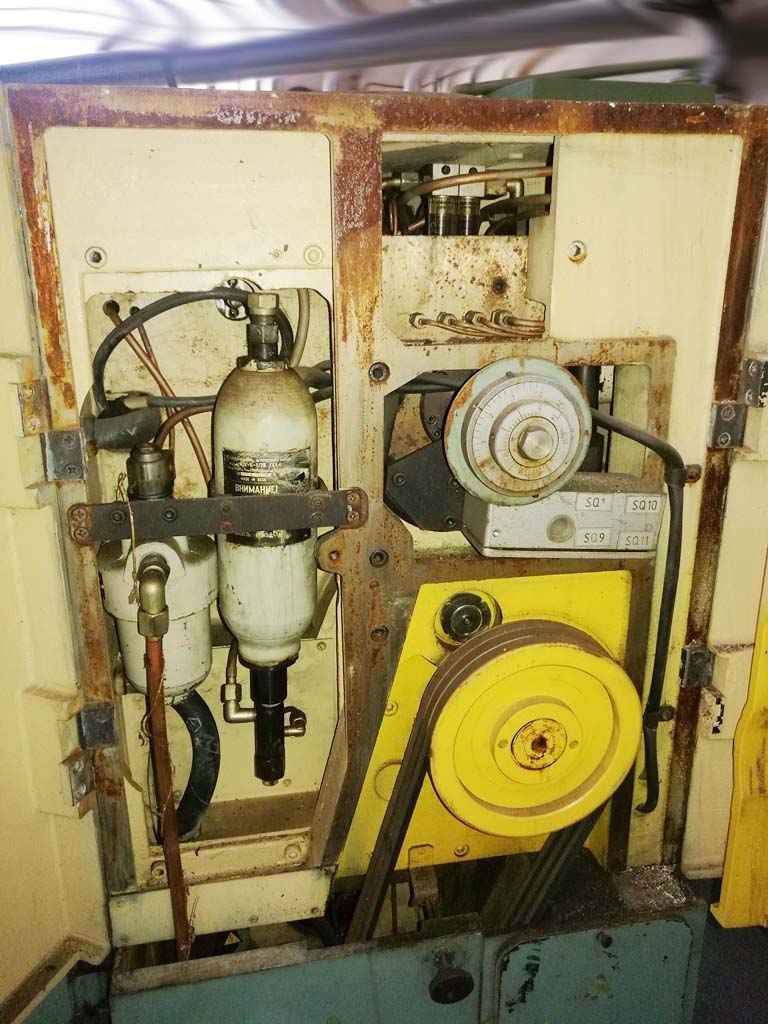

Полуавтомат 5Б310П имеет вертикальную компоновку (с вертикальной осью вироби) і подвижным столом для изменения межцентрового расстояния. Направляющие радиального і осьового переміщення фрезы расположены на жесткой станине, имеющей увеличенные длину і площадь. Радиальные і тангенциальные направляющие снабжены гідрозажимами, что позволяет вести обработку на повышенных режимах різання.

Для налаштування осевых і тангенциальных подач предусмотрена быстропереналаживаемая коробка подач. Налаштування радиальных подач — бесступенчатая гідравлическая. Полуавтомат поставляется в трех исполнениях:

Основное виконання верстата
01 - верстат для обробки зубчатых колес з большим числом зубьев
02 - виконання для обробки зубчатых колес з малым числом зубьев

Полуавтомат изготавливался в четырех варіантах комплектации:

ВС122 - система керування релейная;
ВС-122-30 - приводу "Mitsubishi";
ВС123NC2 - ПК S7-300;
ПО; позиционер "Siemens".

По согласованию з заводом-изготовителем по специальному заказу предусматриваются наступні исполнения:

с пристрійм адаптивного керування осевой подачей;
с бесступенчатым регулюванням головного руху;
с магнитным транспортером стружки і увеличенным резервуаром СОЖ;
напівавтомат для обробки одной детали или группы деталей;
автомат или напівавтомат, совмещающий исполнения, перечисленные выше.

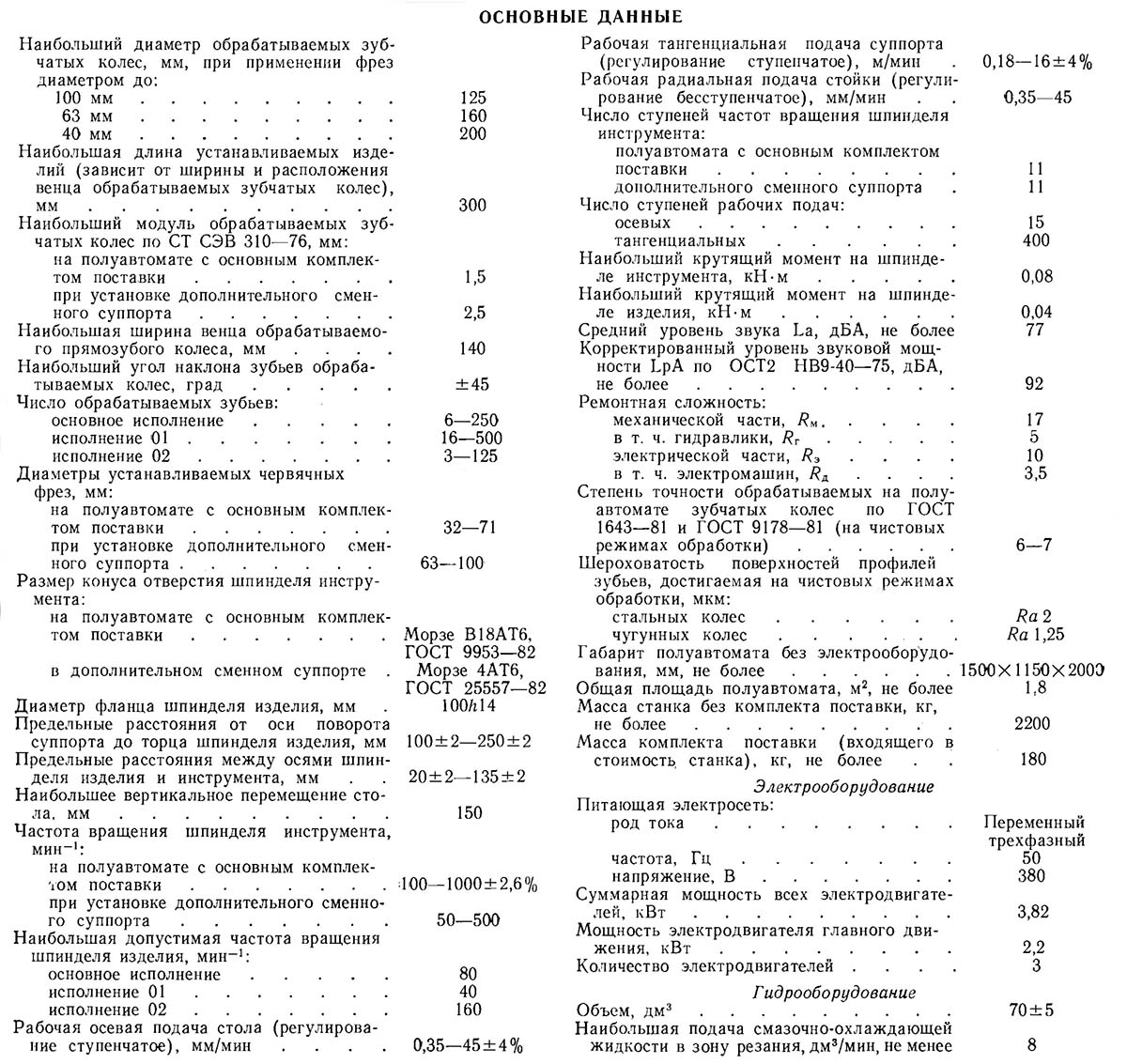

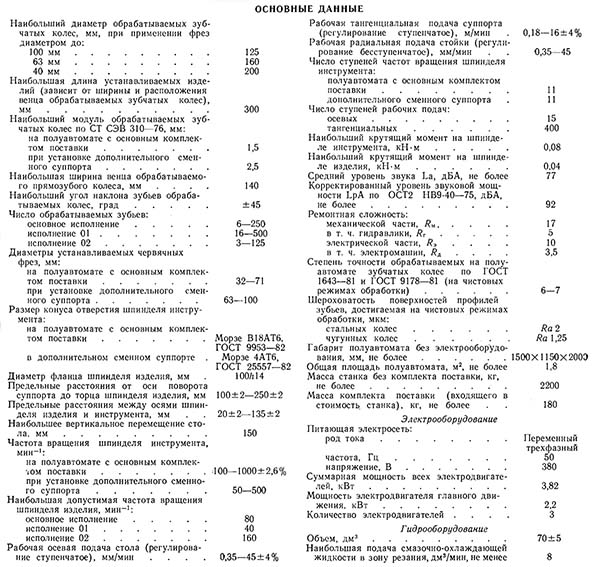

Класс точності П по ГОСТ 8—82Е.

Разработчик — Вильнюсский станкостроительный завод им. 40-летия Октября.

Зубофрезерные верстати, работающие по методу огибания (обкатки) червячной фрезой

Зубофрезерные верстати, работающие по методу огибания

Рис. 1. Зубофрезерные верстати, работающие по методу огибания

Принципиальная схема налаштування зубофрезерного верстата

Рис. 2. Принципиальная схема налаштування зубофрезерного верстата

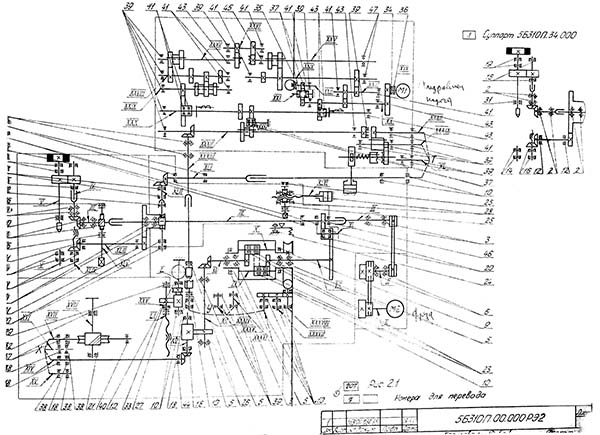

Структурна схема зубофрезерного верстата

Рис. 3. Структурна схема зубофрезерного верстата

Зубофрезерные верстати, работающие по методу огибания, предназначены для обробки цилиндрических колес з прямыми і косыми зубьями, а также червячных колес (см. рис. 3).

При нарезании зубьев обертання фрезы і заготовки должны быть согласованы между собой. Чтобы обеспечить ето условие, в станке имеется специальная ланцюг, принципова схема налаштування которой показана на рис. 2. Если колесо имеет z зубьев і совершит п_к оборотів, а фреза за ето время сделает n_ф оборотів, то передаточное отношение i_x между числом оборотів колеса і фрезы.

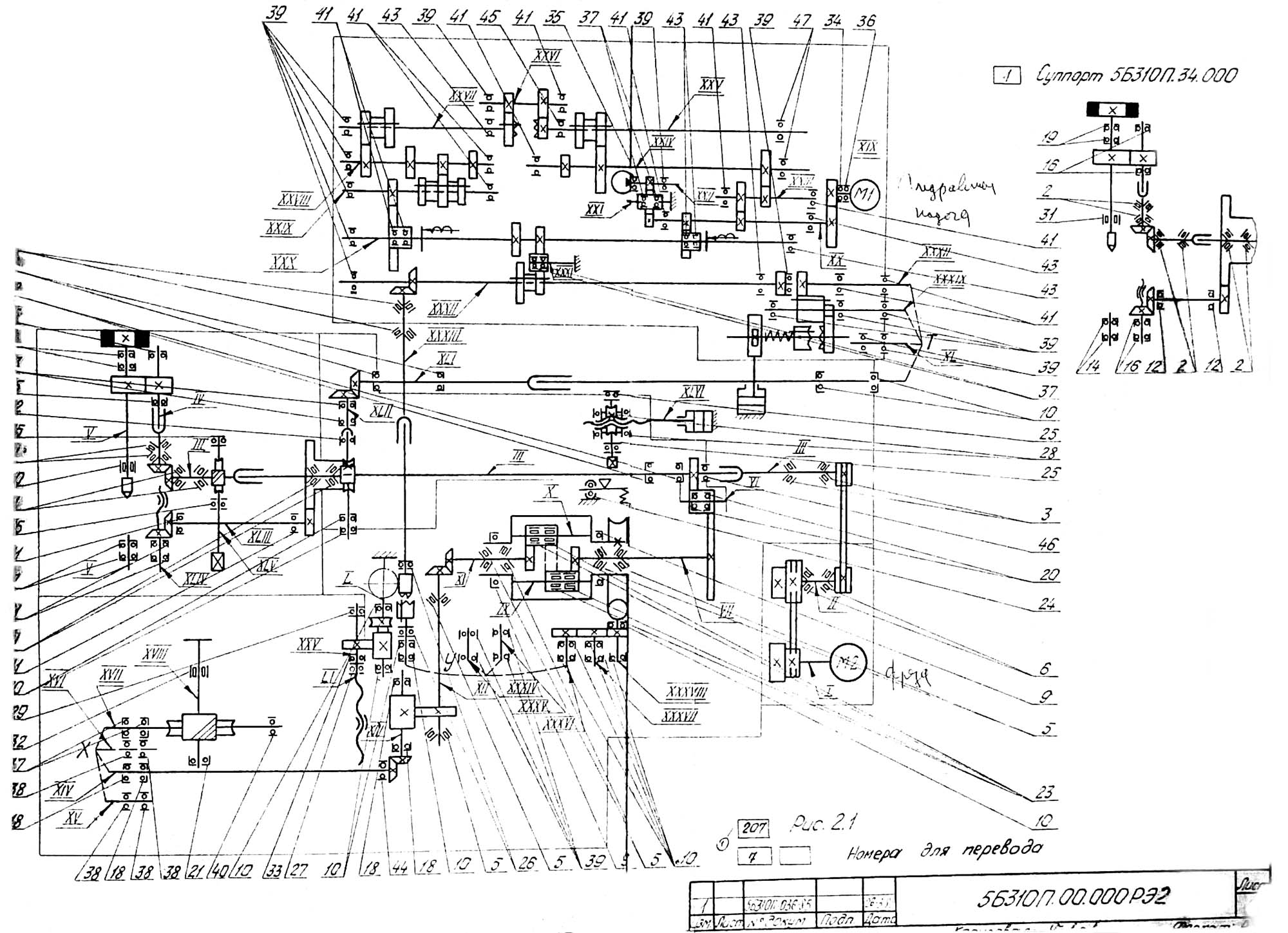

Рассмотрим формообразующие руху верстата для образования профиля зубьев, для чего обратимся к структурной схеме верстата (рис. 3). При нарезании прямозубого цилиндрического колеса необходимо осуществить главное вращательное рух фрезы В₁. регулируемое органом налаштування i_v вращение заготовки B₂, согласованное з вращением фрезы В_х; перемещение суппорта з фрезой параллельно оси стола П, настраиваемое органом i₃. Суппорт може перемещаться или сверху вниз, или знизу вверх. При перемещении суппорта сверху вниз осуществляется встречное фрезерование, В етом случае при вращении фрезы зубья движутся навстречу срезаемому слою металла. При перемещении суппорта знизу вверх происходит попутное фрезерование. В етом случае зубья фрезы движутся попутно со срезаемым слоем металла. При попутном фрезеровании допускается увеличение скорости різання на 20—25% по сравнению со встречным методом.

При нарезании косозубых колес к рассмотренным выше формообразующим рухум добавляется рух для образования винтовой линии (диференціальная ланцюг). Это рух состоит из обертання заготовки В3 і поступательного переміщення П фрезы. Следовательно, одно исполнительное звено — стол верстата — должно мати два обертання В₂ і В₃ з независимыми скоростями, что возможно при наличии суммирующего механізма.

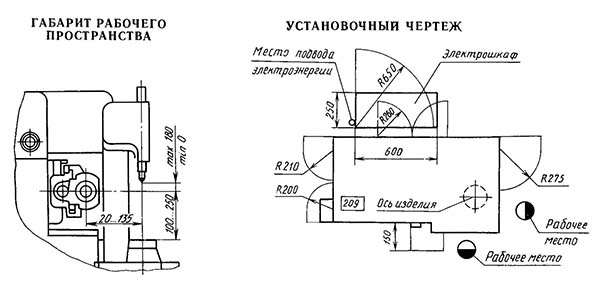

Габарити робочого простору зубофрезерного напівавтомату 5Б310П

5Б310П Верстат зубофрезерный. Габарити робочого простору

Габарити робочого простору зубофрезерного напівавтомату 5Б310П

Габарит робочого простору зубофрезерного верстата напівавтомату 5Б310П. Дивитись у збільшеному масштабі

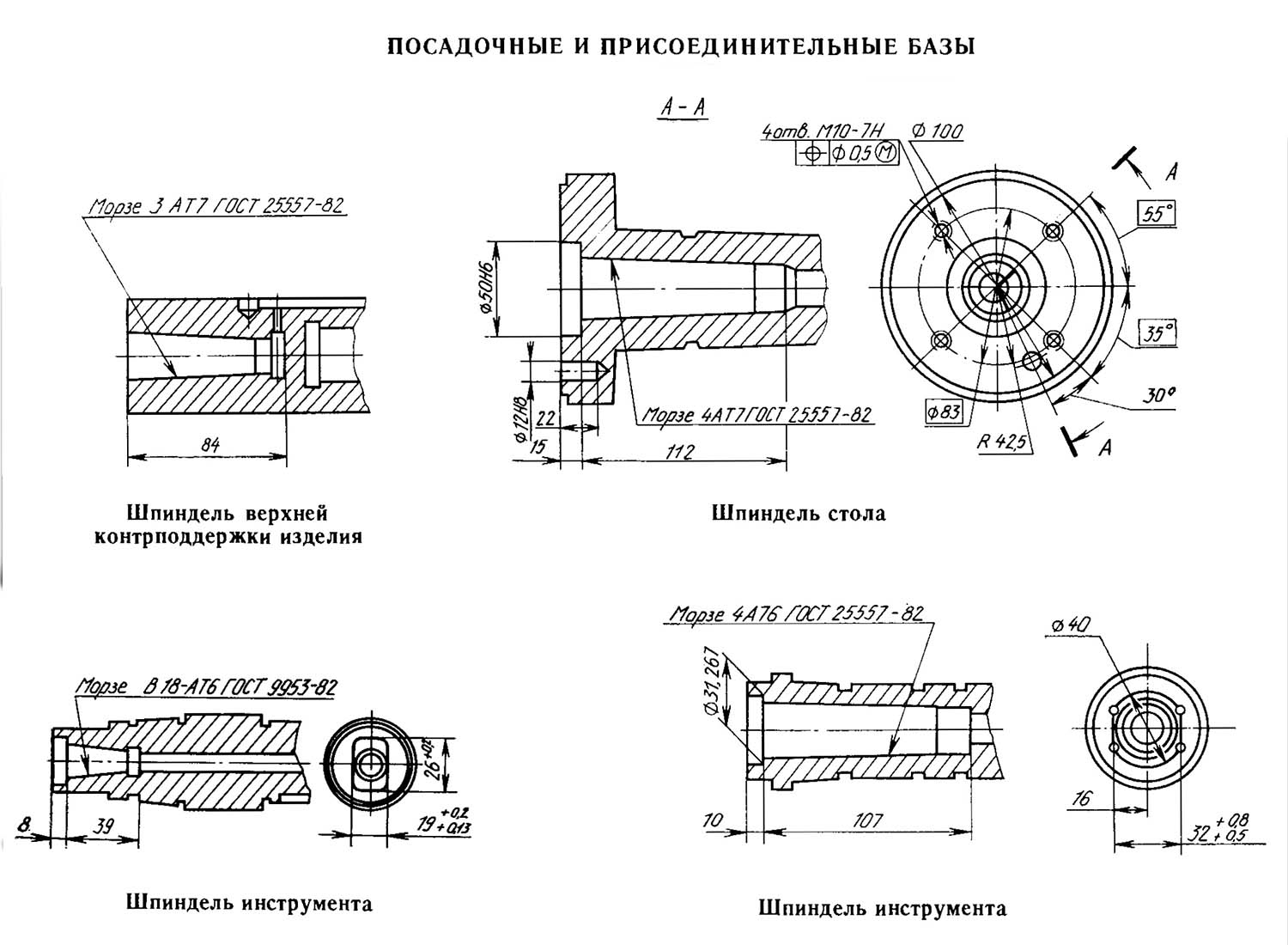

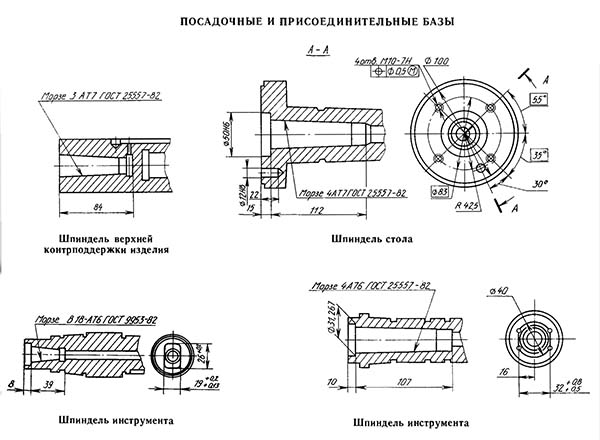

Посадочные і присоединительные базы напівавтомату 5Б310П

5Б310П Посадочные і присоединительные базы зубофрезерного напівавтомату 5Б310П
