Відомості про виробника вертикального зубофрезерного верстата 53А20

Производитель вертикального зубофрезерного верстата 53А20 Вильнюсский станкостроительный завод им. 40-летия Октября.

Завод специализировался на выпуске зубообрабатывающего оборудования для обробки зубьев цилиндрических зубчатых колес і шлицев в условиях как единичного, так і массового производства. Завод выпускал, также, серию малогабаритных прецизионных токарных верстатів з ЧПУ 1700ВФ30, 1700СФ30, 17М00ВФ30.

Продукция вильнюсского станкостроительного завода им. 40-летия Октября

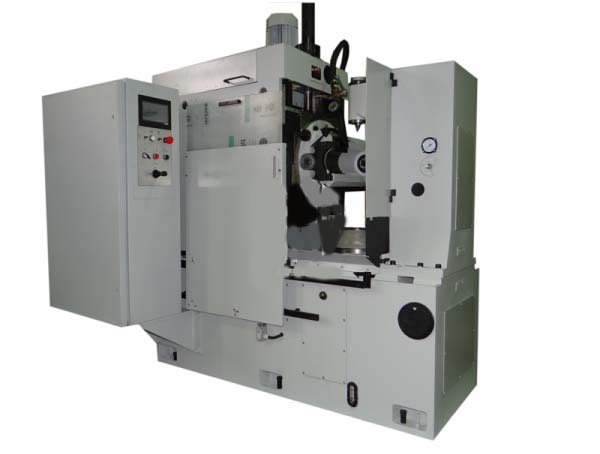

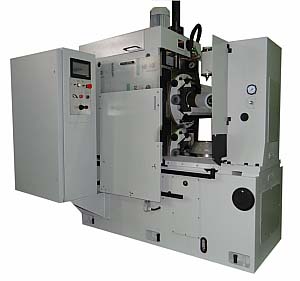

53А20 Верстат вертикальний зубофрезерный напівавтомат. Назначение і область применения

Верстат зубофрезерный 53А20 заменил в производстве устаревшую модель 5К310 і был заменен на более совершенную модель 53А20В.

Зубофрезерный верстат - напівавтомат 53а20 предназначен для нарізання зубьев цилиндрических прямозубых, косозубых і червячных колес в условиях единичного, мелкосерийного і серийного производства.

Обработка зубчатых колес ведется в наладочном і напівавтоматическом режимах. При работе в режиме двухпроходного цикла возможно изменение режимов різання во втором проходе.

Верстат 53А20 имеет вертикальную двухстоечную компоновку з перемещающейся фрезерной стойкой. Несущие корпуса і елементы кінематичної ланцюги обладают підвищеної жесткостью. Подвижные вузли при обработке зубчатых колес фиксируются на направляючих з помощью гідроцилиндров. Шпиндели вироби і инструмента выполнены на підшипниках ковзання. Трехскоростной електродвигатель головного руху з двухступенчатой ременной передачей і двухскоростной електродвигатель приводу осевой подачі обеспечивают удобство налаштування верстата і оптимизацию режимов різання. Электро- і гідрообладнання вынесено за пределы верстата.

Разработчик — Вильнюсский станкостроительный завод им. 40-летия Октября.

Модифікації зубофрезерного напівавтомату 53А20

53А20 - верстат зубофрезерный нормальной точності (Н по ГОСТ 8—82)
53А20в - верстат зубофрезерный високою точності (В по ГОСТ 8—82)

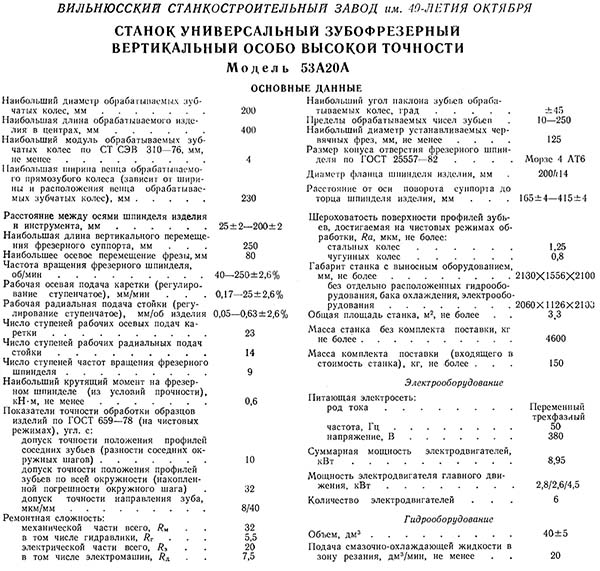

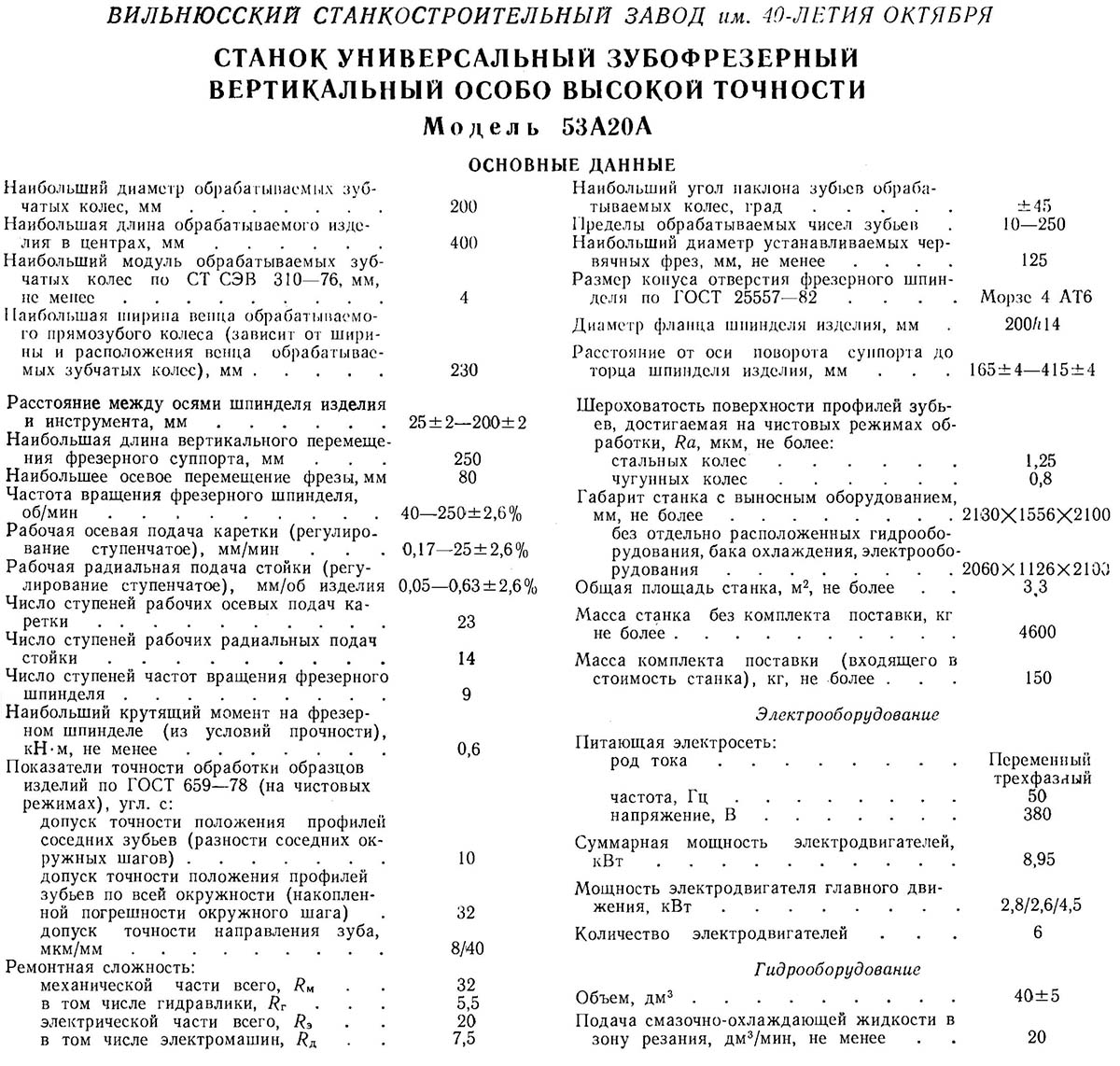

53А20а - верстат зубофрезерный особо точный (А по ГОСТ 8—82)

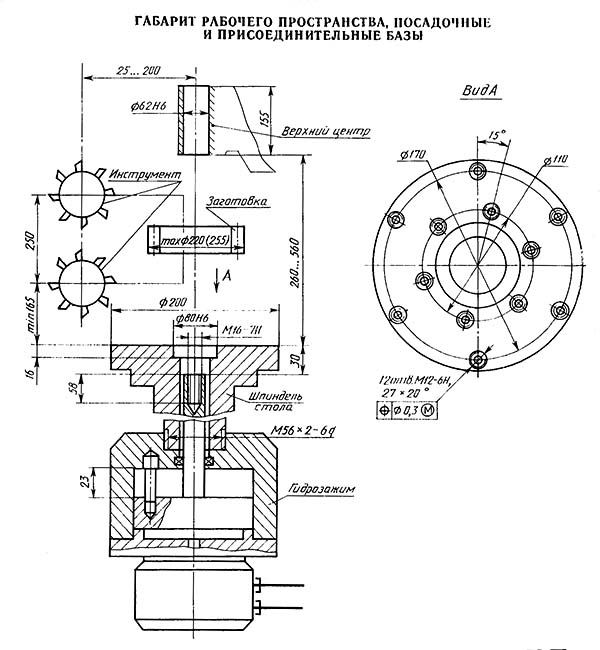

Габарити робочого простору зубофрезерного напівавтомату 53А20

53А20 Верстат зубофрезерный. Габарити робочого простору
