53А13 Верстат зубофрезерный вертикальний напівавтомат
схеми, опис, характеристики

53А13 Верстат зубофрезерный вертикальний напівавтомат







Відомості про виробника вертикального зубофрезерного верстата 53А13

Производитель вертикального зубофрезерного верстата 53А13 Вильнюсский станкостроительный завод им. 40-летия Октября.

Завод специализировался на выпуске зубообрабатывающего оборудования для обробки зубьев цилиндрических зубчатых колес і шлицев в условиях как единичного, так і массового производства. Завод выпускал, также, серию малогабаритных прецизионных токарных верстатів з ЧПУ 1700ВФ30, 1700СФ30, 17М00ВФ30.





Продукция вильнюсского станкостроительного завода им. 40-летия Октября


53А13 Верстат вертикальний зубофрезерный напівавтомат. Назначение і область применения

Зубофрезерный напівавтомат 53А13 предназначен для фрезерування зубьев цилиндрических прямозубых і косозубых колес в условиях крупносерийного і массового производства на предприятиях автомобильной і тракторной промышленности, сельскохозяйственного машиностроения, моторостроения, редукторостроения і на предприятиях централизованного производства зубчатых колес.

Короткий опис конструкції верстата 53А13

Зубофрезерный верстат 53А13 построен по вертикальной компоновке з нерухомим столом і перемещающейся фрезерной стойкой по горизонтальным направляющим для установки межцентрового расстояния.

Привід головного руху располагается в верхней частини стойки і передает вращение на вертикальний шлицевый вал через клиноременную передачу.

Рух на шпиндель вироби передається через цилиндрические зубчасті колеса диференціала і колеса гітари деления.

Концы валов гітари деления при постоянной налаштуванні могут быть по заказу снабжены дополнительными опорами, повышающими их жесткость.

Привід вертикальной подачі — от отдельного електродвигуна.

Каретка, несущая на себе супорт фрезы, перемещается по широким прямоугольным направляющим.

Осевое перемещение фрезы осуществляется от електродвигуна, расположенного на суппорте і включаемого в кінці цикла через реле часу. На шпинделе фрезы расположен маховик і тормозное пристрій фрикционного типа.

Задня стойка несет на себе верхний центр, а по специальному заказу—-загрузочное пристрій.

Передня фрезерна стойка, салазки фрезерного шпинделя і корпус верхнего центра во время цикла фиксируются гідравлическими зажимами.

Смазка вузлів і механізмов верстата 53А13 производится от отдельной системы, расположенной в станине.

Система охлаждения вынесена за пределы верстата і снабжена магнитным транспортером удаления стружки. Охлаждающая жидкость подается на фрезу при помощи центробежного насоса производительностью 180 л/мин.

На станке 53А13 имеется готовая електропроводка со штепсельными разъемами для выносного оборудования.

Класс точності верстата Н по ГОСТ 8—77.

Полуавтомат принят на серийное производство в 1978 г.

Проектная организация — експериментальный научно-исследовательский институт металлорежущих верстатів (ЭНИМС).


Наладка зубофрезерных верстатів

Наладка фрезерных верстатів заключается в налаштуванні кинематических ланцюгів, установці инструмента в шпиндель суппорта, суппорта на угол, заготовки на стол верстата, упоров на каретке і столе, ограничивающих их переміщення, і переключателей на пульті керування.

Установка инструмента в супорт верстата производится таким образом, чтобы обеспечить нормальное его зацепление з нарезаемым колесом і економично использовать режущие свойства червячной фрезы по всей її длине.

На рис. 2.8 показана схема установки червячной фрезы і зоны, на которые условно разбивается длина червячной фрезы. Величина буртика l определяется по стандарту (см. табл. 2.2).

Зоны 1 і 5 по обе стороны фрезы, составляющие от 1 до 1,5 модулей, в работу не включают из-за неполноты профиля зуба, зона 2 используется для чернового нарізання зубьев, зона 3 является зоной нормального зацепления, зона 4 используется для осьового переміщення фрезы в процессе її експлуатации.

Аналогично буквами обозначаются:

Перед началом роботи один из торцов червячной фрезы должен находиться на расстоянии з от центра заготовки, определяемом по формуле з = bе + 1,5m + l.

Пример.

Нарезается зубчатое колесо з числом зубьев z=62:

По графику (см. рис. 2.9) находим bе = 2,8πm = 2,8·3,14·6 = 53 мм; bа = 1,2πm = 1,2·3,14·6 = 23 мм.

Активная часть фрезы bn = L — 2l — 2(1,5m) = 112 — 2·4 — 2(1,5·6) = 86 мм.

Величина возможной осевой передвижки bv = bn — bа — bе = 86 — 53 — 23 = 10 мм.

Размер для установки фрезы c = be + 1,5m + l = 53 + 1,5·6 + 4 = 66 мм.

Установка суппорта на угол λ производится з учетом угла γmo подъема витка червячной фрезы, который обычно указывается на її торце, угла β наклона зуба нарезаемого колеса, а также направления наклона зуба і направления заходности фрезы.

Глубина фрезерування определяется высотой зуба h за вычетом припуска на післядующую обработку. Если в технологической карте нарізання зубчатого колеса припуск задан по длине общей нормали (Δ W), то в етом случае глубина фрезерування определяется по формуле

h = 2,25m — 1,462ΔW

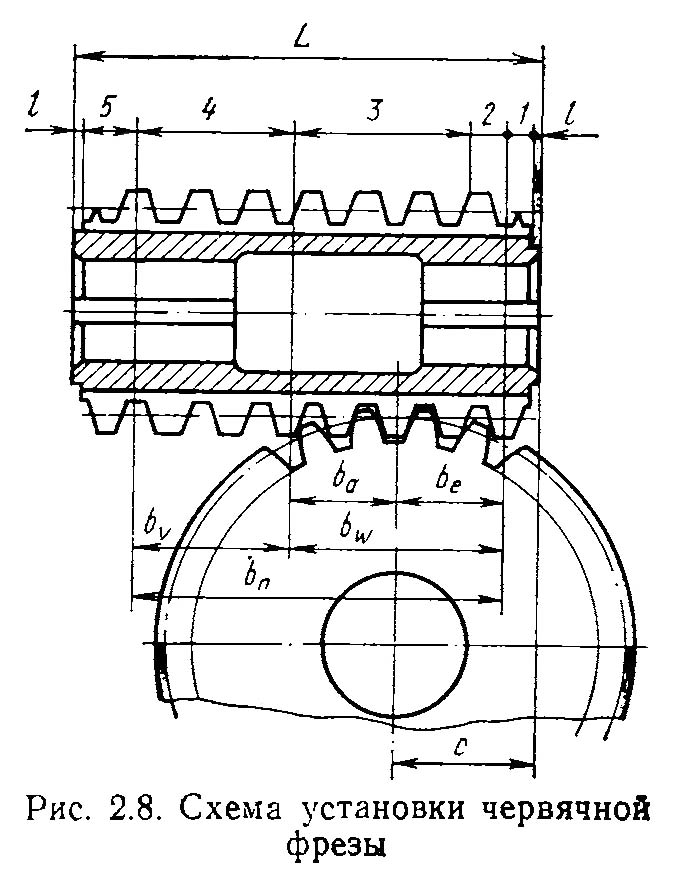

53А13 Схема установки червячной фрезы зубофрезерного напівавтомату 53А13

Схема установки червячной фрезы напівавтомату 53А13

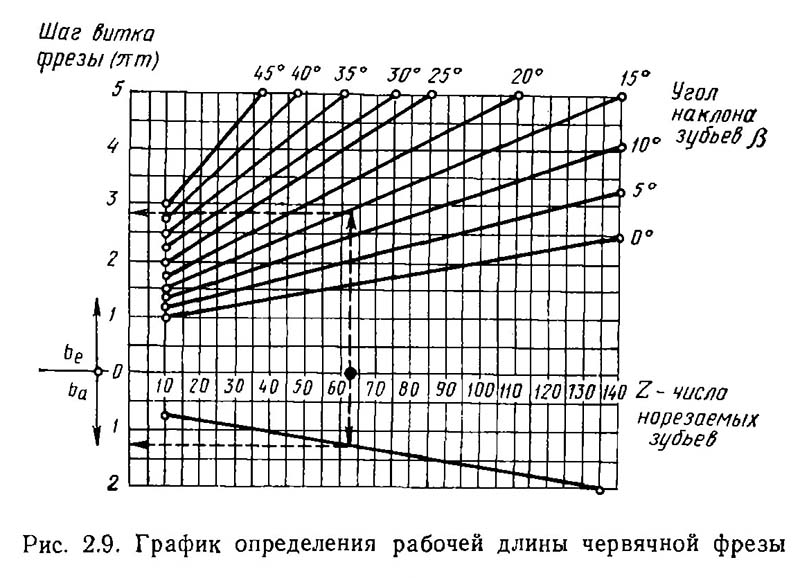

53А13 График определения рабочей длины червячной фрезы зубофрезерного напівавтомату 53А13

График определения рабочей длины червячной фрезы напівавтомату 53А13

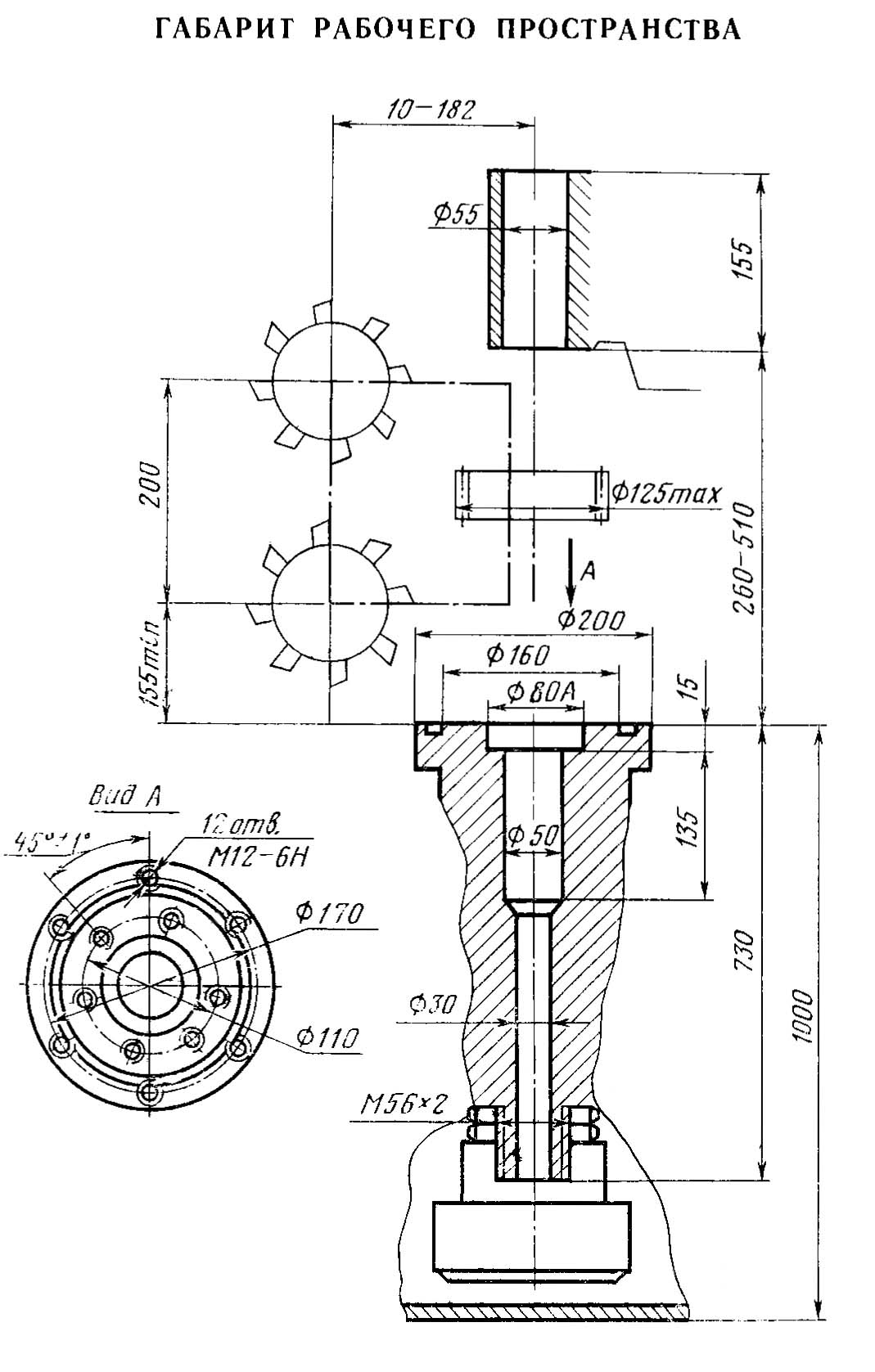

Габарити робочого простору зубофрезерного напівавтомату 53А13

53А13 Верстат зубофрезерный. Габарити робочого простору

Габарити робочого простору зубофрезерного напівавтомату 53А13

Габарити робочого простору зубофрезерного напівавтомату 53А13. Дивитись у збільшеному масштабі

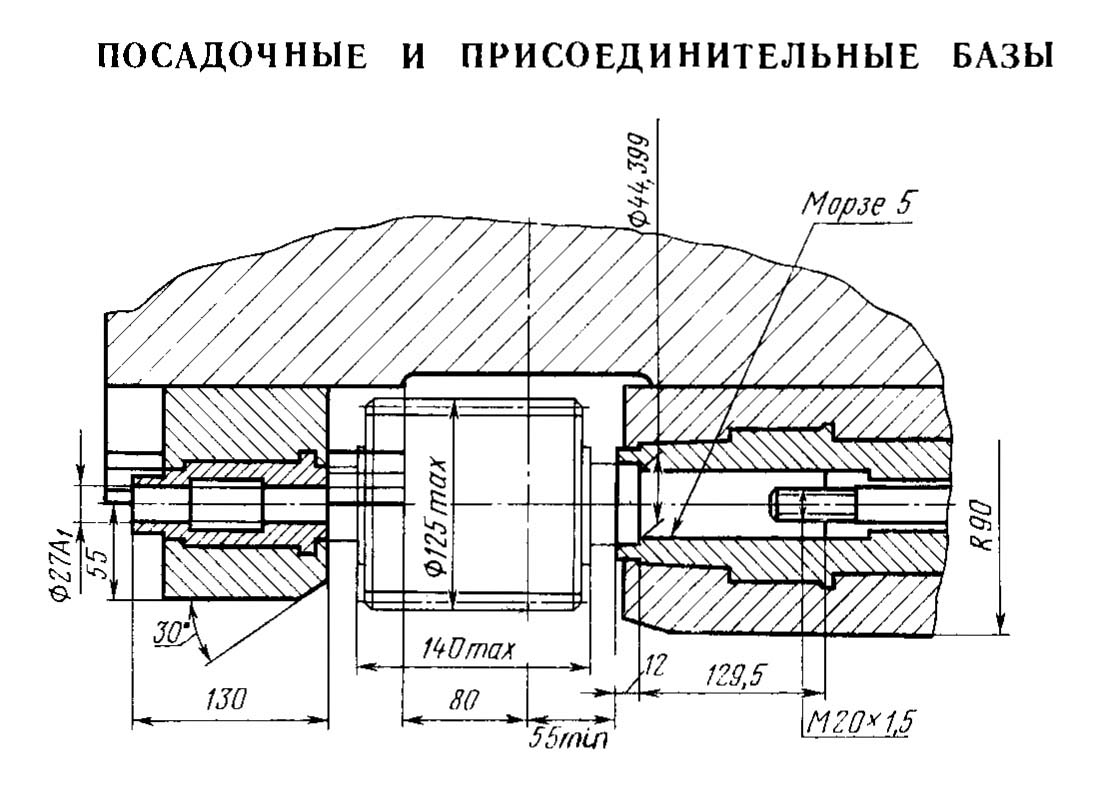

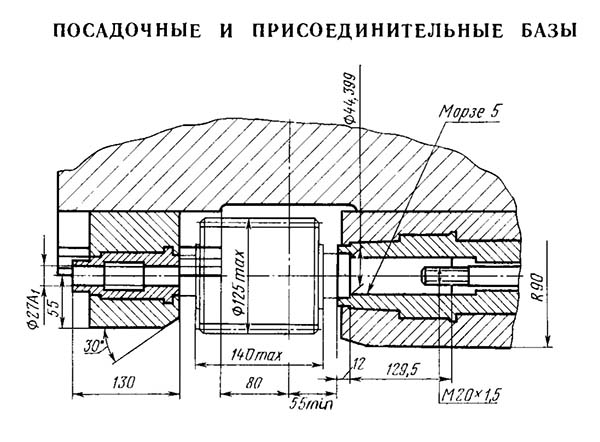

Посадочные і присоединительные базы напівавтомату 53А13

53А13 Посадочные і присоединительные базы зубофрезерного напівавтомату 53А13

Посадочные і присоединительные базы напівавтомату 53А13

Посадочные і присоединительные базы зубофрезерного напівавтомату 53А13. Дивитись у збільшеному масштабі



Загальний вигляд і общее пристрій верстата 53А13

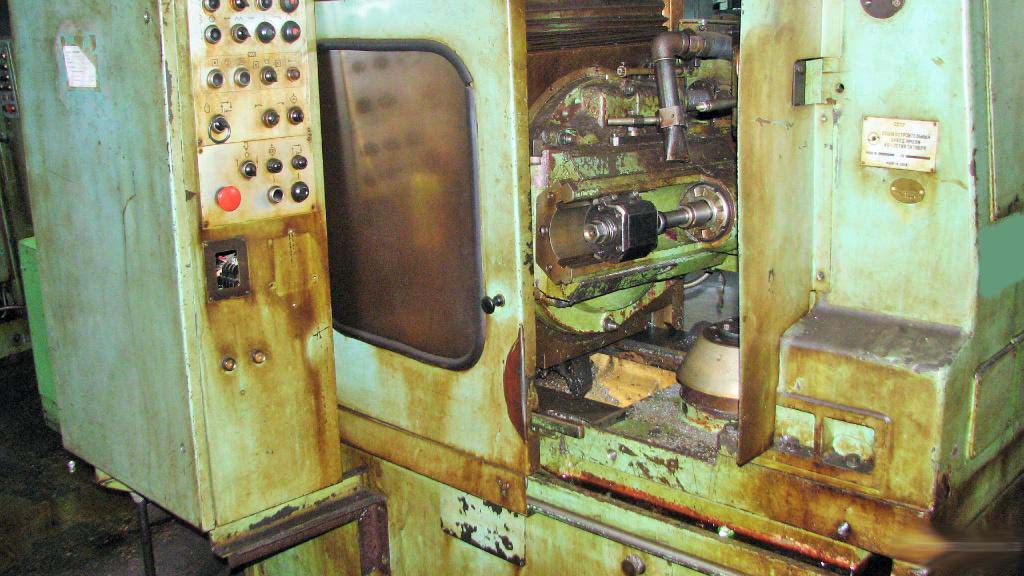

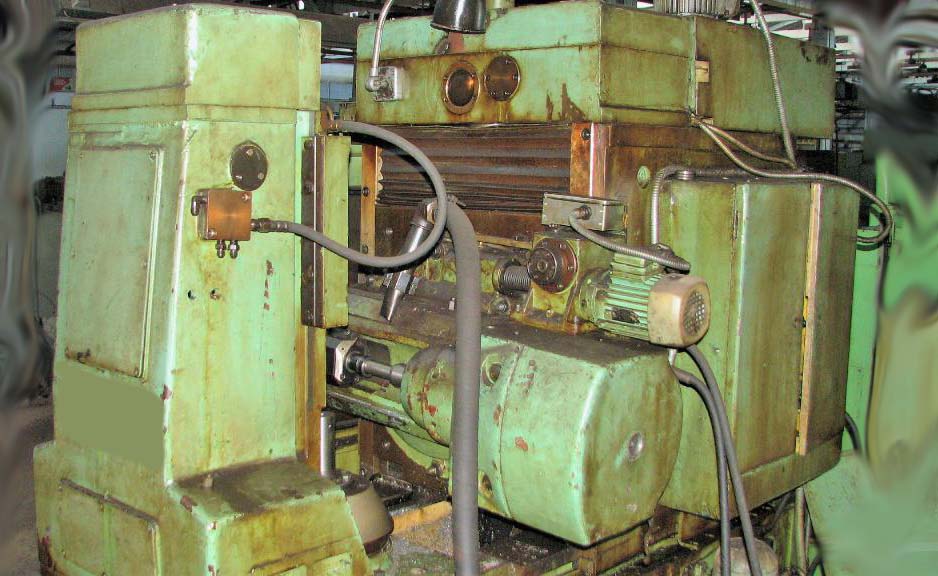

Фото зубофрезерного верстата 53А13

Фото зубофрезерного верстата 53А13

Фото зубофрезерного верстата 53А13. Дивитись у збільшеному масштабі



Фото зубофрезерного верстата 53А13

Фото зубофрезерного верстата 53А13

Фото зубофрезерного верстата 53А13. Дивитись у збільшеному масштабі

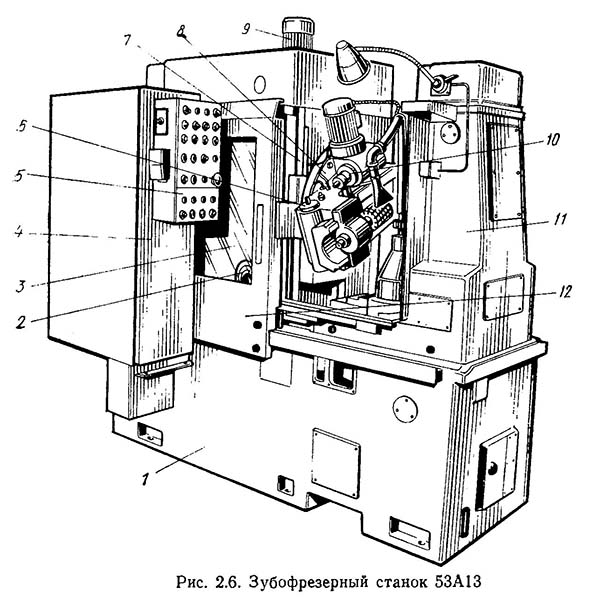

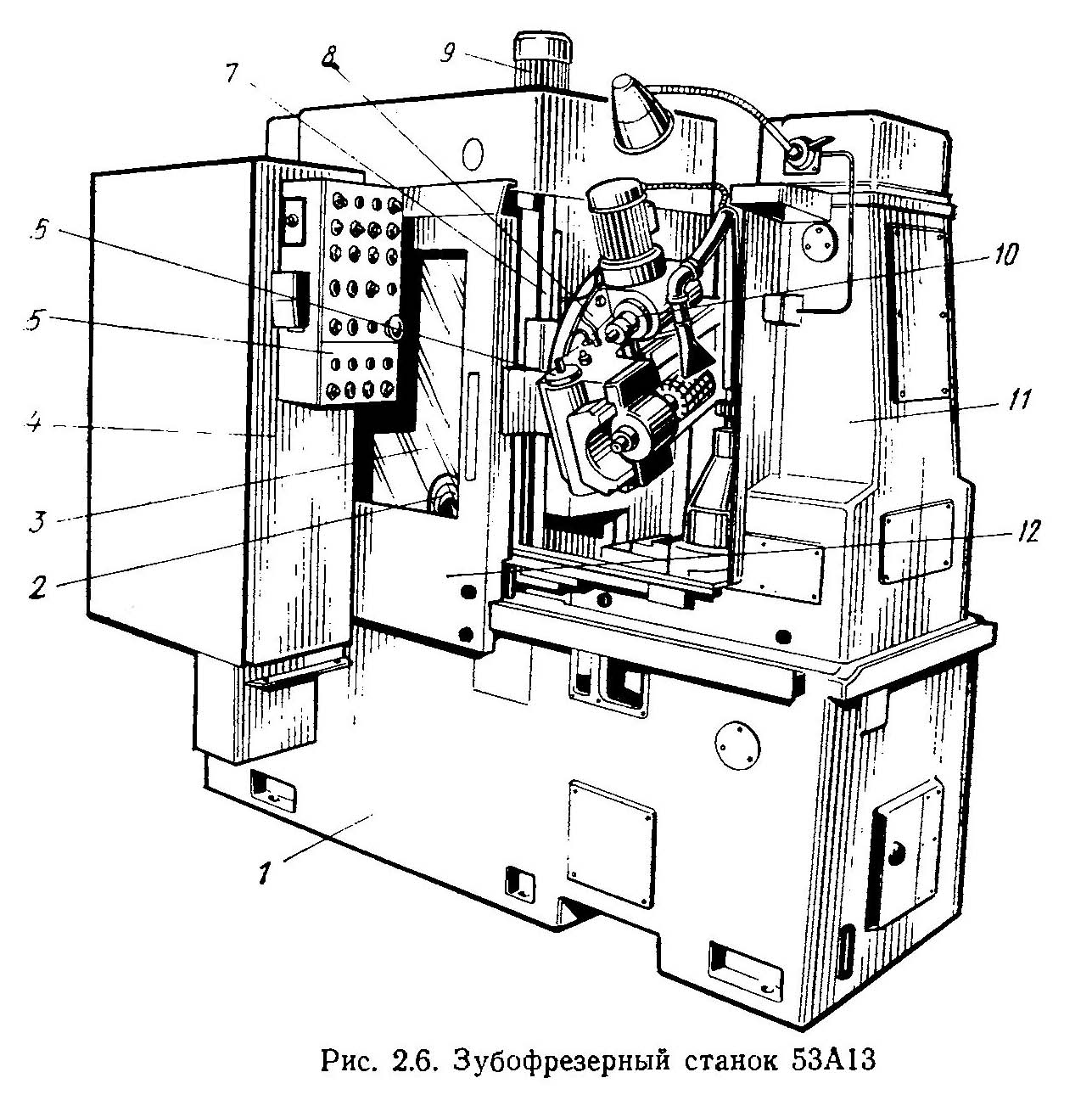

Розташування основних вузлів зубофрезерного верстата 53А13

Розташування основних вузлів зубофрезерного верстата 53А13. Загальний вигляд

Розташування основних вузлів зубофрезерного верстата 53А13

Розташування основних вузлів зубофрезерного верстата 53А13. Дивитись у збільшеному масштабі

  1. Станина
  2. Лимб установки глубины радиального врізання
  3. Инструментальная стойка
  4. Электрошкаф
  5. Пульт керування
  6. Валик поворота суппорта на угол
  7. Упоры ограничения вертикального переміщення каретки суппорта
  8. Фрезерный суппорт
  9. Привід вертикальной подачі
  10. Валик механізма осьового переміщення фрезы
  11. Задня стойка
  12. Дверь ограждения рабочей зоны

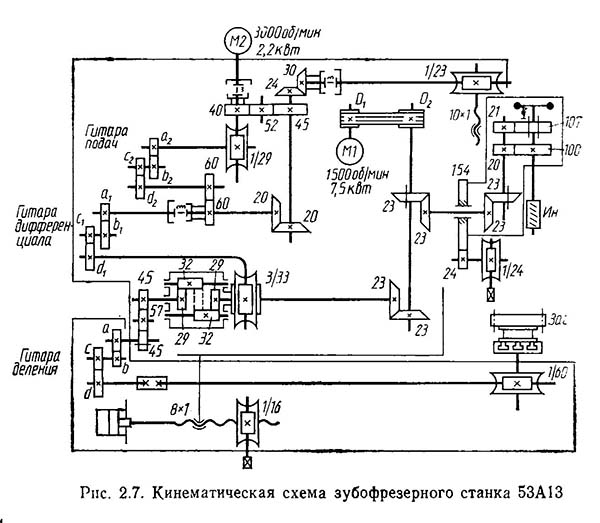

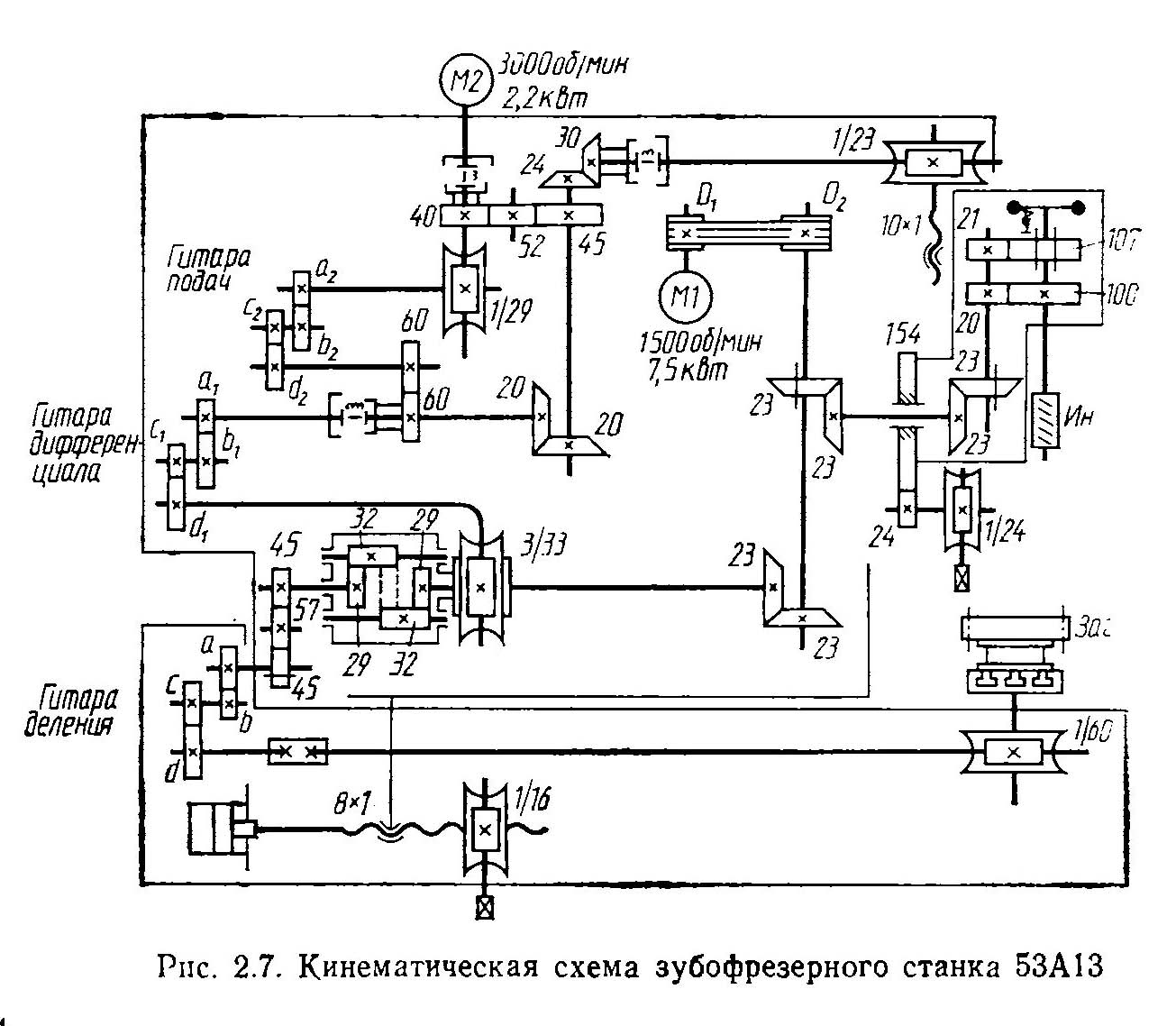

Кінематична схема зубофрезерного верстата 53А13

Кінематична схема зубофрезерного верстата напівавтомату 53А13

Кінематична схема зубофрезерного верстата напівавтомату 53А13

Кінематична схема зубофрезерного верстата напівавтомату 53А13. Скачать в увеличенном масштабе



Кінематична схема верстата 53А13 (рис. 2.7) состоит из следующих основних кинематических ланцюгів:

Налаштування ланцюги головного руху осуществляется сменными шкивами D1 і D2 ременной передачи, обеспечивающими восемь частот обертання фрезы в пределах от 118 до 530 об/мин.

Рабочая вертикальная подача осуществляется от електродвигуна М2 через гітару подач, а ускоренная — з помощью електромагнітних муфт, минуя гітару подач.

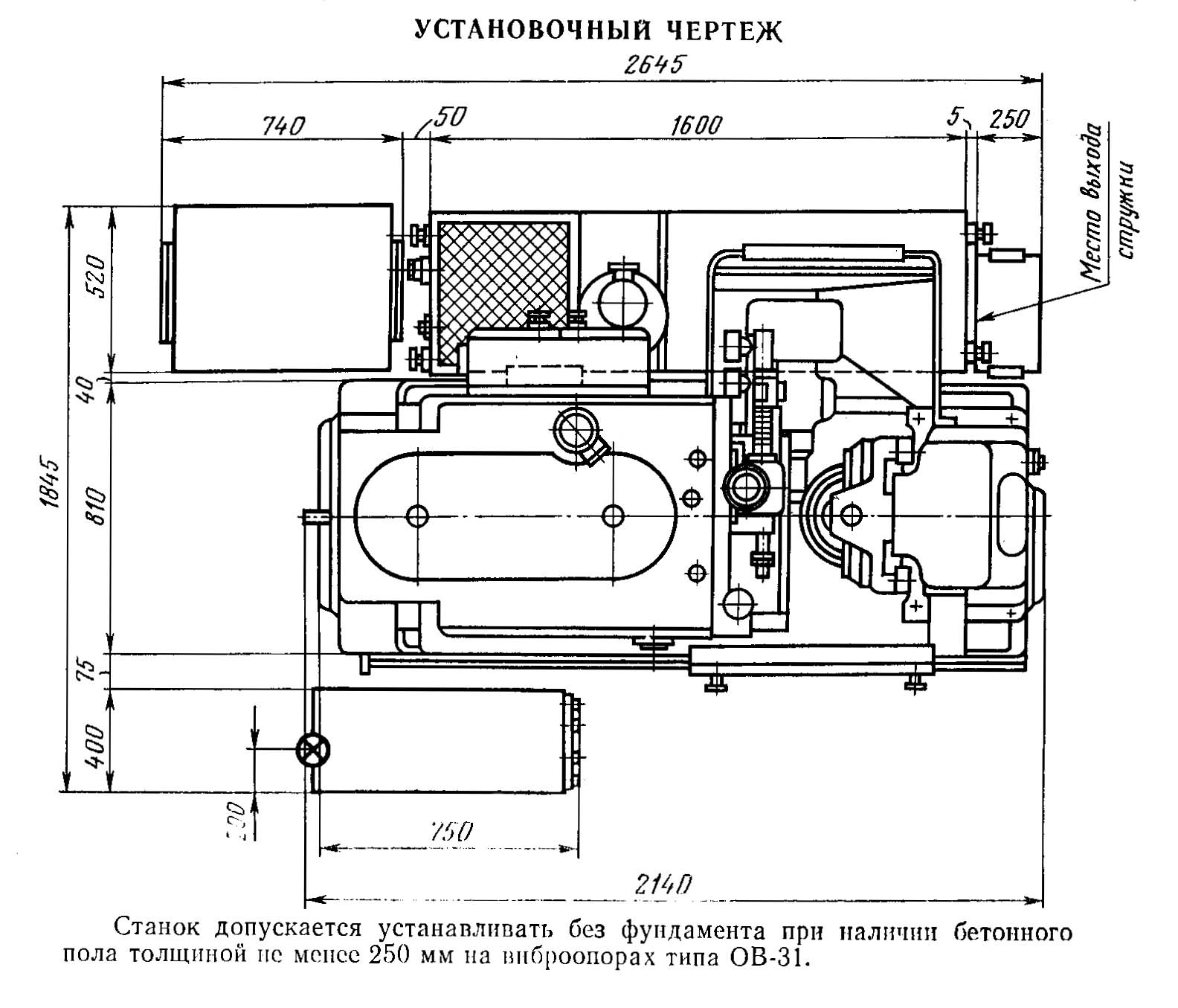

Настановне креслення зубофрезерного верстата напівавтомату 53А13

53А13 Настановне креслення зубофрезерного верстата напівавтомату

Настановне креслення зубофрезерного верстата 53А13

Настановне креслення зубофрезерного верстата 53А13. Скачать в увеличенном масштабе







53А13 Верстат зубофрезерный вертикальний напівавтомат. Відеоролик.

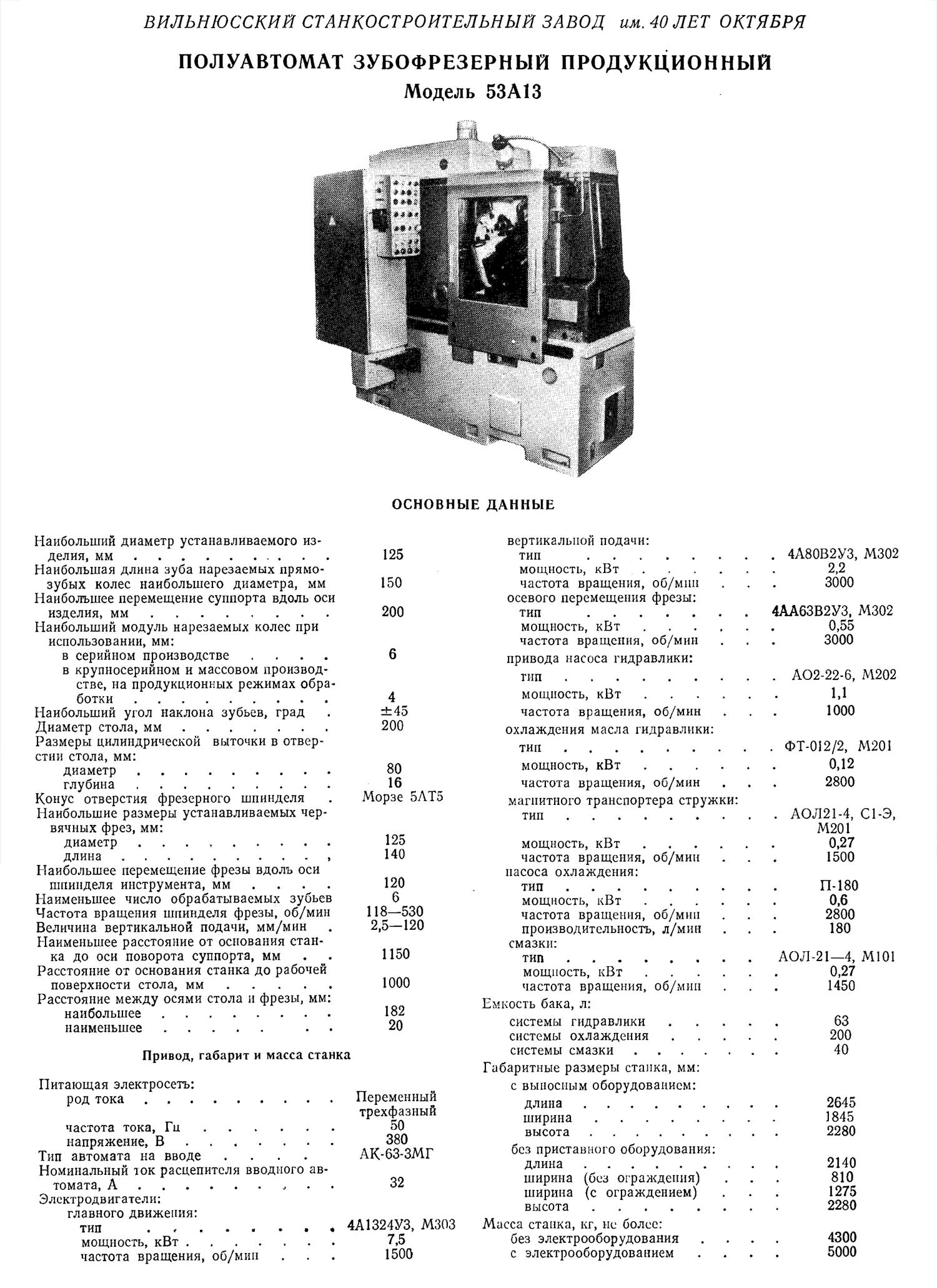

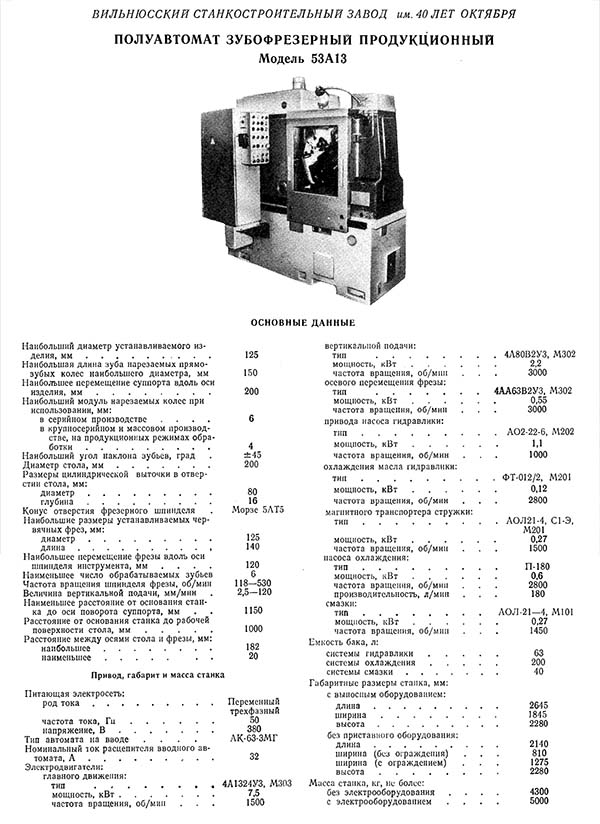

Технічні характеристики зубофрезерного верстата 53А13

Технічні характеристики зубофрезерного верстата 53А13

Технічні характеристики зубофрезерного верстата 53А13

Технічні характеристики зубофрезерного верстата 53А13. Дивитись у збільшеному масштабі



    Список литературы по зубообработке

  1. Ачеркан Н.С. Металлорежущие верстати, Том 1, 1965.
  2. Гальперин Е.И. Наладка зуборезных верстатів, 1960.
  3. Козлов Д.Н. Зуборезные роботи, 1971.
  4. Кучер А.М., Киватицкий М.М., Покровский А.А., Металлорежущие верстати (Альбом общих видов, кинематических схем і вузлів), 1972.
  5. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие верстати, 1978.
  6. Малахов Я.А. Зубообрабатывающие і резьбофрезерные верстати і их наладка, 1972.
  7. Мильштейн М.З. Нарезание зубчатых колес, 1972.
  8. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
  9. Птицин Г.А., Кокичев В.Н. Зуборезные верстати, 1957.
  10. Шавлюга Н.И. Расчет і примеры наладок зубофрезерных і зубодолбежных верстатів, 1978.
  11. Руководящий материал для конструкторов, проектирующих технологическую оснастку. Основні данные і посадочные места металлорежущих верстатів. НИИМАШ, 1968.
