Відомості про виробника фрезерного широкоуніверсального верстата 6712

Верстат моделі 6712 выпускался предприятием Ереванский завод фрезерных верстатів, основанный в 1957 году.

Верстати, выпускаемые Ереванским заводом фрезерных верстатів, ЕрФрез

6712 Верстат фрезерный широкоуніверсальний инструментальный. Назначение і область применения

Фрезерные верстати 6712 предназначены для выполнения разнообразных фрезерных работ горизонтальными і вертикальными шпинделями. Наличие большого количества приладдя дает возможность выполнять расточные, сверлильные, долбежные роботи. На верстатах устанавливается оптическое отсчетное пристрій, благодаря которому повышается точность позиционирования. Основная область применения — приборостроение і инструментальное производство.

Горизонтальное фрезерование изделий производится цилиндрическими, дисковыми і фасонными фрезами, а вертикальное — торцовыми, кінцівыми, шпоночными і другими фрезами.

Принцип роботи і особливості конструкції верстата

Компоновка і кинематика подчинены цели создания жесткого, точного верстата з високою производительностью, удобным керуванням, внешним видом, соответствующим требованиям технической естетики.

Различное положение блоков шестерен і перебора дает возможность получить на шпинделе 18 швидкостей.

Все подачі верстатів 6712 осуществляются електромеханическими двигунами постоянного тока і вручную.

Привід подачі верстатів обеспечивает получение подач рабочих органів от 6,3 до 250 мм/мин. Регулювання подач — бесступенчатое.

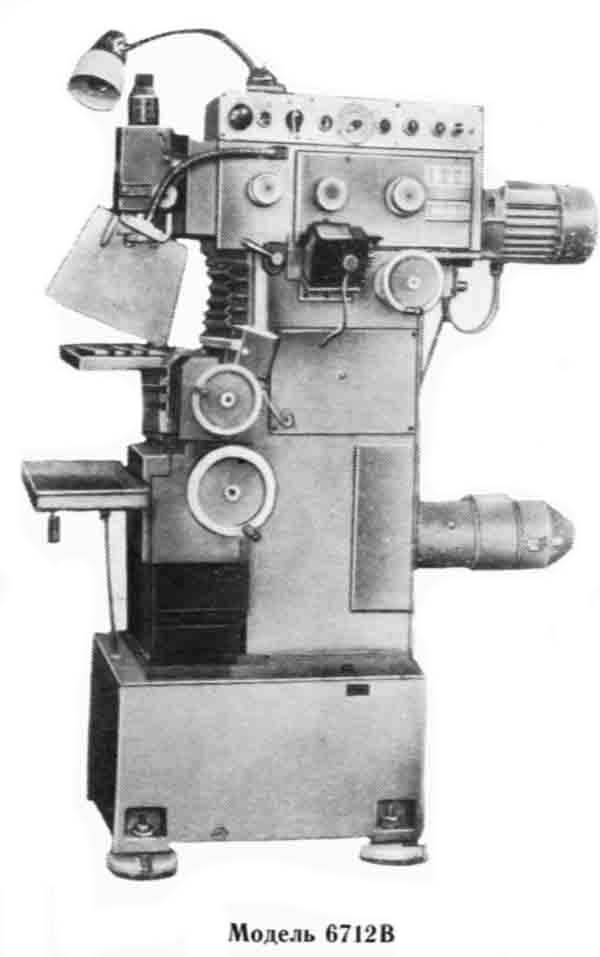

Корректированный уровень звуковой мощности LpA для моделі 6712В не должен превышать (без головки вертикальной) 82 дБА.

Категория качества — первая.

Шероховатость поверхности Ra 2,5 мкм.

Уровень вибрации, возникающий на рабочем месте при работе верстатів, не должен превышать значений:

Среднегеометрические частоти активных полос - 2; 4; 8; 16; 31,5; 63 Гц

Среднеквадратичные значения виброшвидкостей - 11,2; 25; 2; 2; 2; 2 мм/с

Верстат принят к серийному производству в 1978 г.

Класс точності верстата В і П по ГОСТ 8—77.

Проектная организация — Ереванский завод фрезерных верстатів.

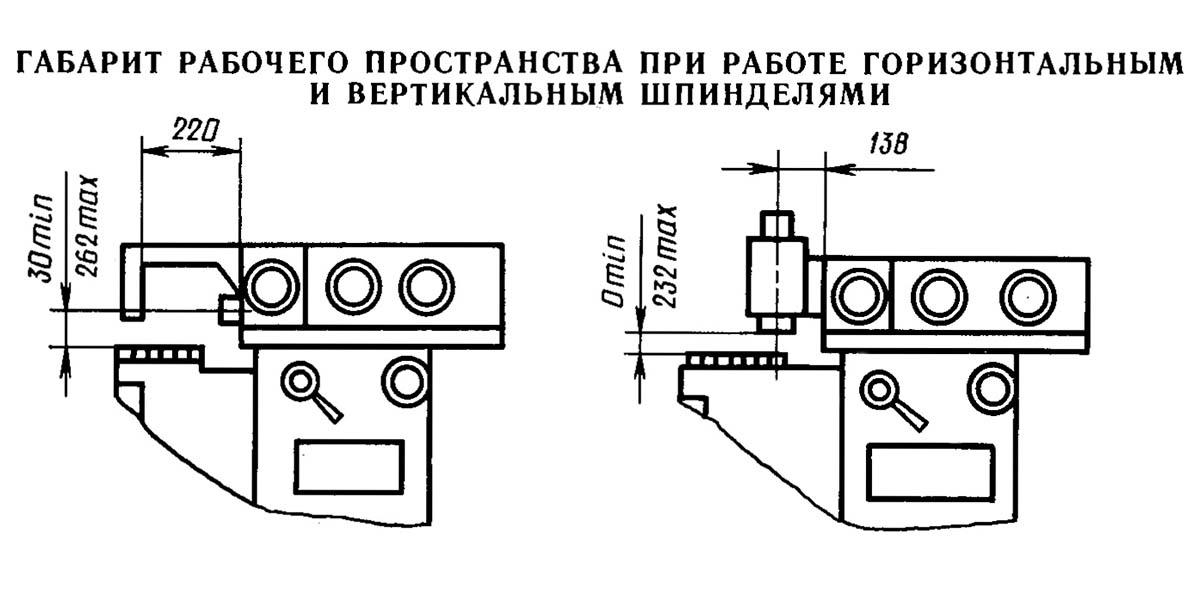

Габаритные розміри робочого простору широкоуніверсального фрезерного верстата 6712

Габаритные розміри робочого простору верстата 6712

Габаритные розміри робочого простору верстата 6712. Дивитись у збільшеному масштабі

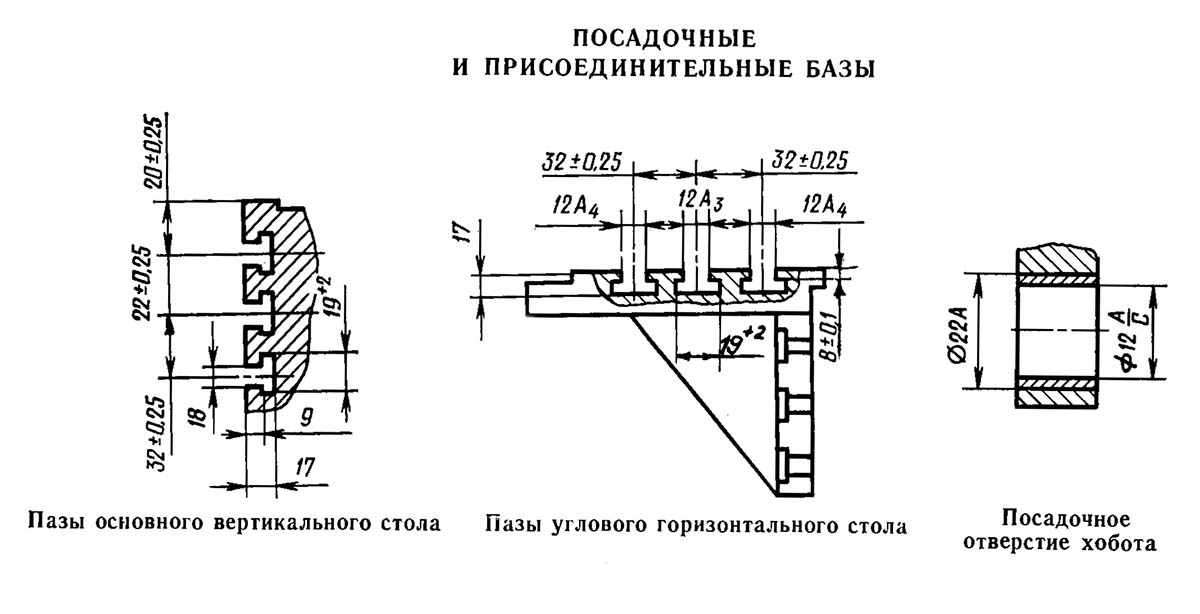

Посадочные і присоединительные базы широкоуніверсального фрезерного верстата 6712
