6А75ВФ1 Верстат фрезерный універсальний високою точності
схеми, опис, характеристики

Відомості про виробника фрезерного універсального верстата 6А75ВФ1

Фрезерный універсальний верстат моделі 6А75ВФ1 выпускался предприятием Одесский завод фрезерных верстатів им. С.М.Кирова, ОЗФС, основанный в 1944 году, который разрабатывал і производил фрезерные верстати универсальных моделей.

6А75ВФ1 Верстат фрезерный універсальний високою точності з УЦИ. Назначение і область применения

Инструментальный універсальний верстат 6А75ВФ1 выпускался Одесским заводом фрезерных верстатів в 70-х годах прошлого века по ТУ-024-3737-73 і заменил устаревшие верстати 675 і 675п.

В свою очередь верстат моделі 6А75ВФ1 был заменен более продвинутой моделью - 6Б75в.

Універсальный фрезерный верстат високою точності моделі 6А75ВФ1 предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости може быть повернут под углом.

Верстат 6А75ВФ1 применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Принцип роботи і особливості конструкції верстата

Обрабатываемая деталь може быть установлена на основном столе з вертикальной рабочей плоскостью или на угловом столе з горизонтальной рабочей плоскостью. Для обробки наклонных поверхностей деталь може устанавливаться на универсальном столе.

Для обробки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки і комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные і долбежные роботи. Подробное опис етих устройств приводится ниже.

К верстату 6А75ВФ1 прилагается удобный для пользования високою точності шкаф, а также комплект пристосувань і инструмента.

Технологические возможности верстата могут быть значительно расширены применением приладдя і пристосувань, поставляемых за особую плату.

На станке 6А75ВФ1 можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Широкий диапазон оборотів шпинделя і подач, наличие механических подач і быстрых перемещений обеспечивают економичную обработку различных деталей в оптимальных режимах.

Класс точності верстата В. Шероховатость обработанной поверхности V6. Точность установки координат 0,01 мм (для 6А75ВФ1).

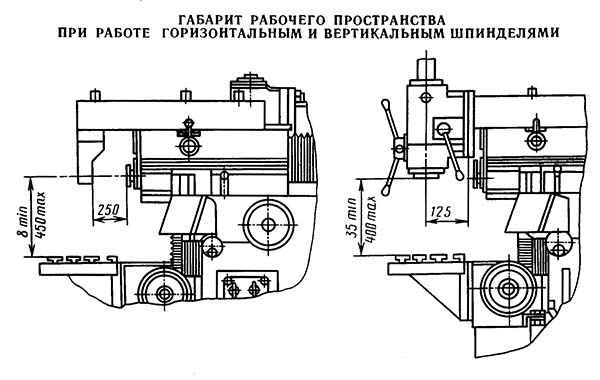

Габаритные розміри робочого простору універсального фрезерного верстата 6А75ВФ1

Габаритные розміри робочого простору верстата 6А75ВФ1

Присоединительные розміри і базы універсального фрезерного верстата 6А75ВФ1

Присоединительные розміри фрезерного верстата 6А75ВФ1

Загальний вигляд універсального фрезерного верстата 6А75ВФ1

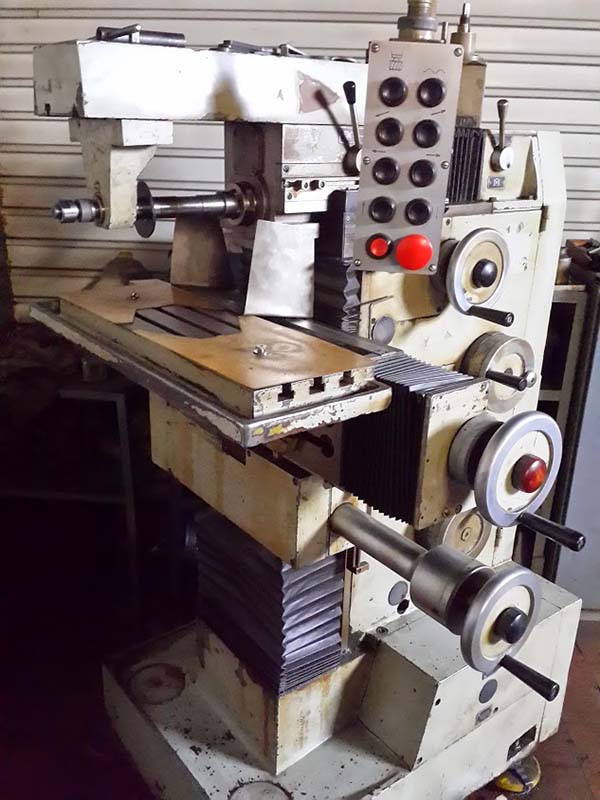

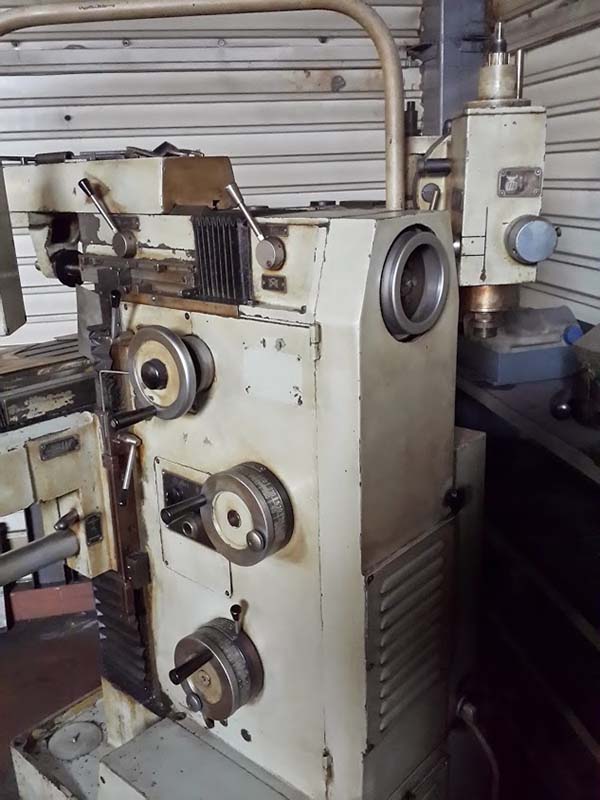

Фото фрезерного універсального верстата 6А75ВФ1

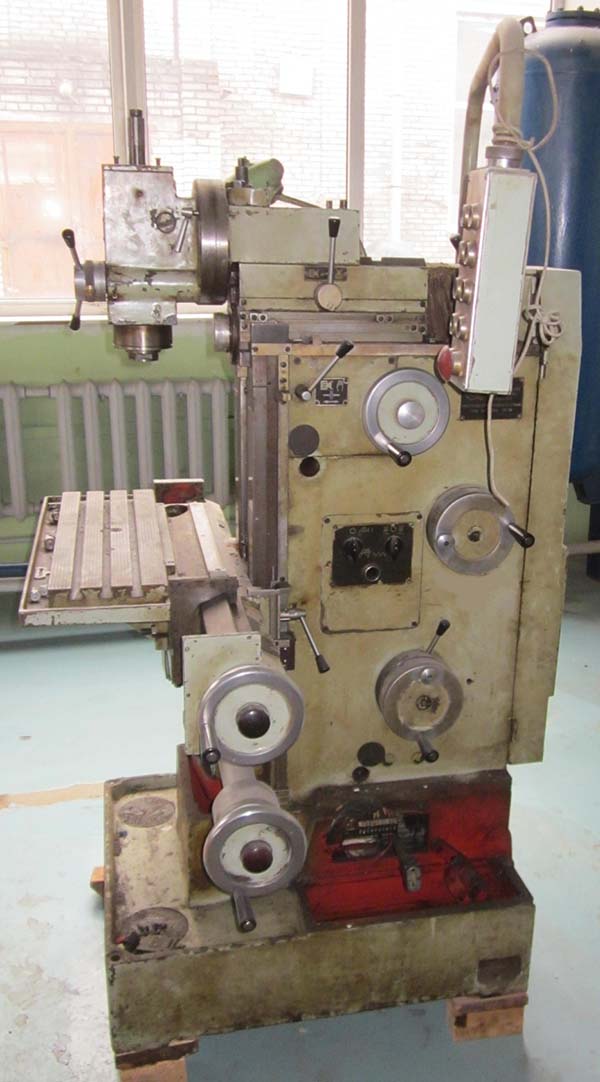

Фото фрезерного універсального верстата 6А75ВФ1

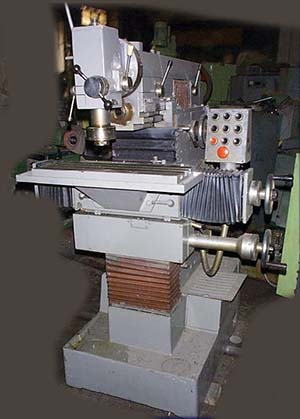

Фото фрезерного універсального верстата 6А75ВФ1

Фото фрезерного універсального верстата 6А75ВФ1

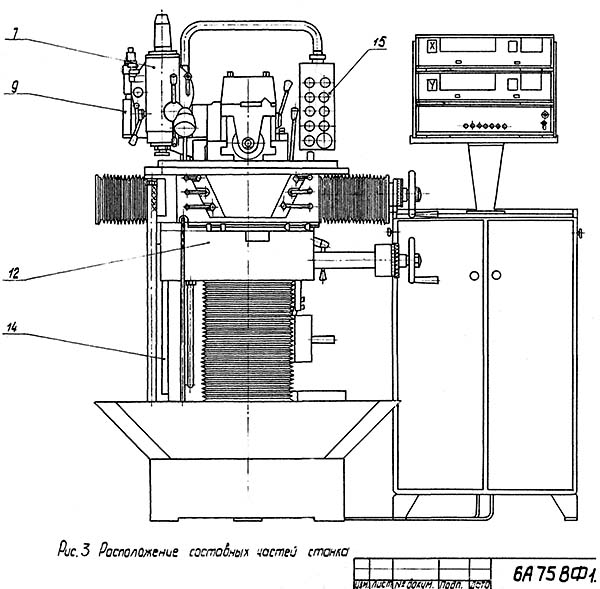

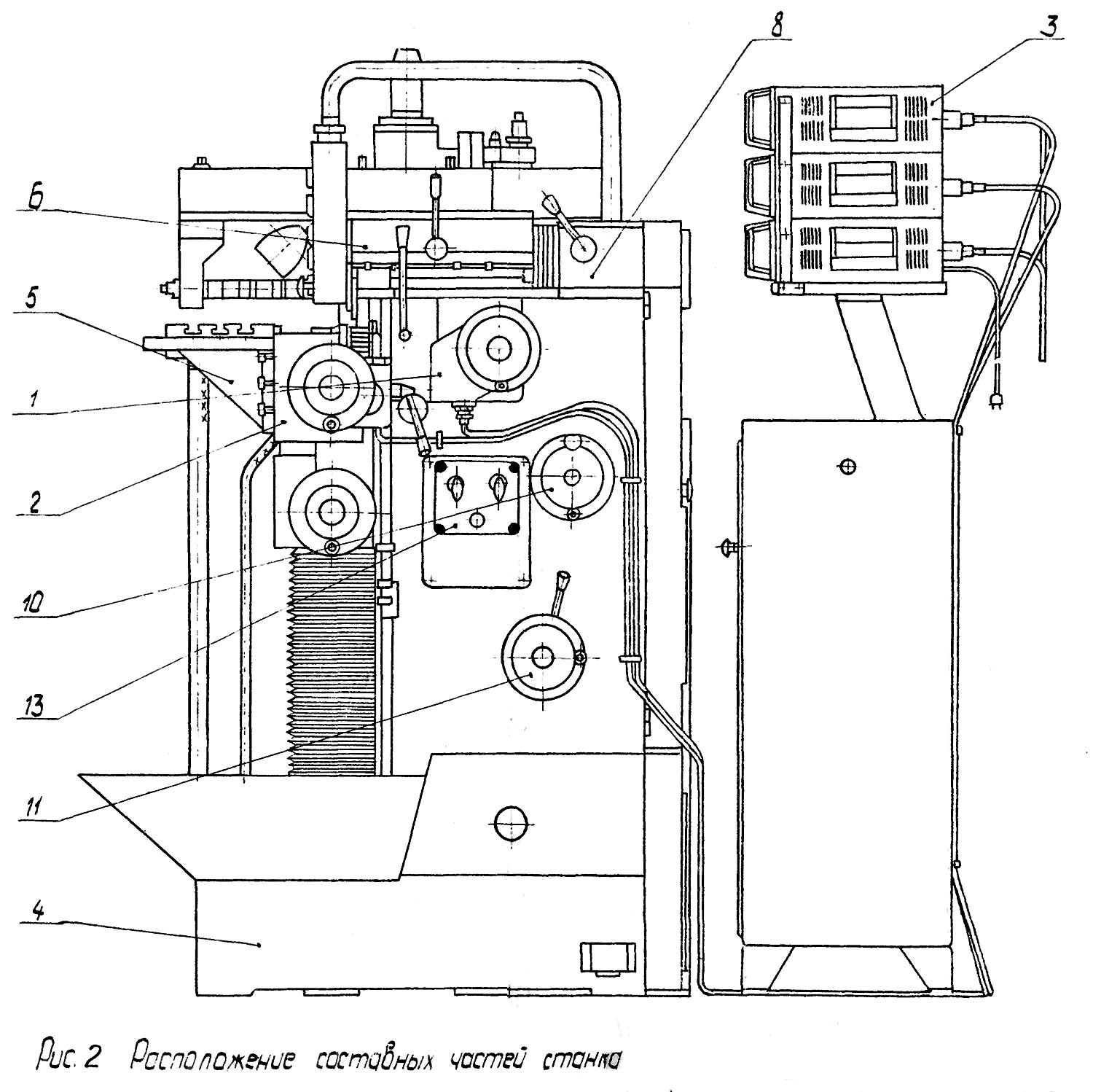

Розташування складових частин фрезерного універсального верстата 6А75ВФ1

Розташування складових частин фрезерного верстата 6А75ВФ1

Розташування складових частин фрезерного верстата 6А75ВФ1. Дивитись у збільшеному масштабі

Розташування складових частин фрезерного верстата 6А75ВФ1

Розташування складових частин фрезерного верстата 6А75ВФ1. Дивитись у збільшеному масштабі

Список складових частин універсального фрезерного верстата 6А75ВФ1

1. Датчик поперечного переміщення (6а75вф1)- 6А75ВФ1-810А.001
2. Датчик продольного переміщення (6а75вф1) - 6А75ВФ1-811А.001
3. Електроустаткування индикации (6а75вф1) - 6А75ВФ1-90.001
4. Станина - 6А75В-7001А
5. Стол угловой горизонтальный - 6А75В-81001
6. Шпиндель горизонтальный - 6А75В-6001А
7. Шпиндель вертикальний - 6А75В-4001В
8. Редуктор - 6А75В-5001Б
9. Съемник - 6А75В-801.001А
10. Варіатор - 6А75В-1001Б
11. Коробка подач - 6А75В-2001Б
12. Суппорт - 6А75В-3001А
13. Електроустаткування - 6А75В-90.001
14. Электрошкаф - 6А75В-91.001
15. Пульт - 6А75В-92.001

Розташування органів керування консольно-фрезерным верстатом 6А75ВФ1

Розташування органів керування фрезерным верстатом 6А75ВФ1

Розташування органів керування фрезерным верстатом 6А75ВФ1. Дивитись у збільшеному масштабі

Список органів керування консольно-фрезерным верстатом 6А75ВФ1

• 1. Маховик набора подач
• 2. Упоры отключения механической вертикальной подачі
• 3. Маховик переміщення стола в вертикальном направлении
• 4. Рукоятка зажиму столе в вертикальном направлении
• 5. Маховик переміщення стола в продольном направлении
• 6. Упоры отключения механической подачі горизонтального шпинделя
• 8. Рукоятка зажиму горизонтального шпинделя
• 9. Рукоятка переключения диапазона швидкостей шпинделя
• 10. Рукоятка увімкнення (отключения) шпинделя і ловителя шомпола
• 11. Зажим поддержки
• 12. Креплление шпинделя вертикального і хобота в рабочем положении
• 13. Зажим вертикального шпинделя
• 14. Маховик обертання шпинделей
• 15. Зажим инструмента вертикального шпинделя
• 16. Упор величины переміщення гильзы вертикального шпинделя
• 17. Рукоятка подъема вертикального шпинделя
• 18. Зажим гильзы вертикального шпинделя
• 21. Маховик переміщення горизонтального шпинделя
• 24. Маховик набора чисел оборотів шпинделей
• 25. Переключатель выбора направления обертання шпинделей
• 26. Увімкнення насоса СОЖ
• 29. Толчковое увімкнення двигуна подач
• 30. Рукоятка переключения диапазона подач
• 31. Автоматический выключатель
• 38. Рукоятка ручного паремещения гильзы вертикального шпинделя
• 39. Зажим вертикального шпинделя в нерабочем положении
• 40. Кнопка "Пуск шпинделя"
• 41. Кнопка ускоренного переміщення
• 42. нопка переміщення горизонтального шпинделя назад
• 43. Кнопка переміщення горизонтального шпинделя вперед
• 44. Кнопка переміщення стола вправо
• 45. Кнопка переміщення стола влево
• 46. Кнопка переміщення суппорта вниз
• 47. Кнопка переміщення суппорта вверх
• 48. Кнопка "Все стоп"
• 49. Кнопка "Стоп подачі"
• 51. Упоры отключения механической поздовжньої подачі
• 52. Рукоятка зажиму стола в продольном направлении

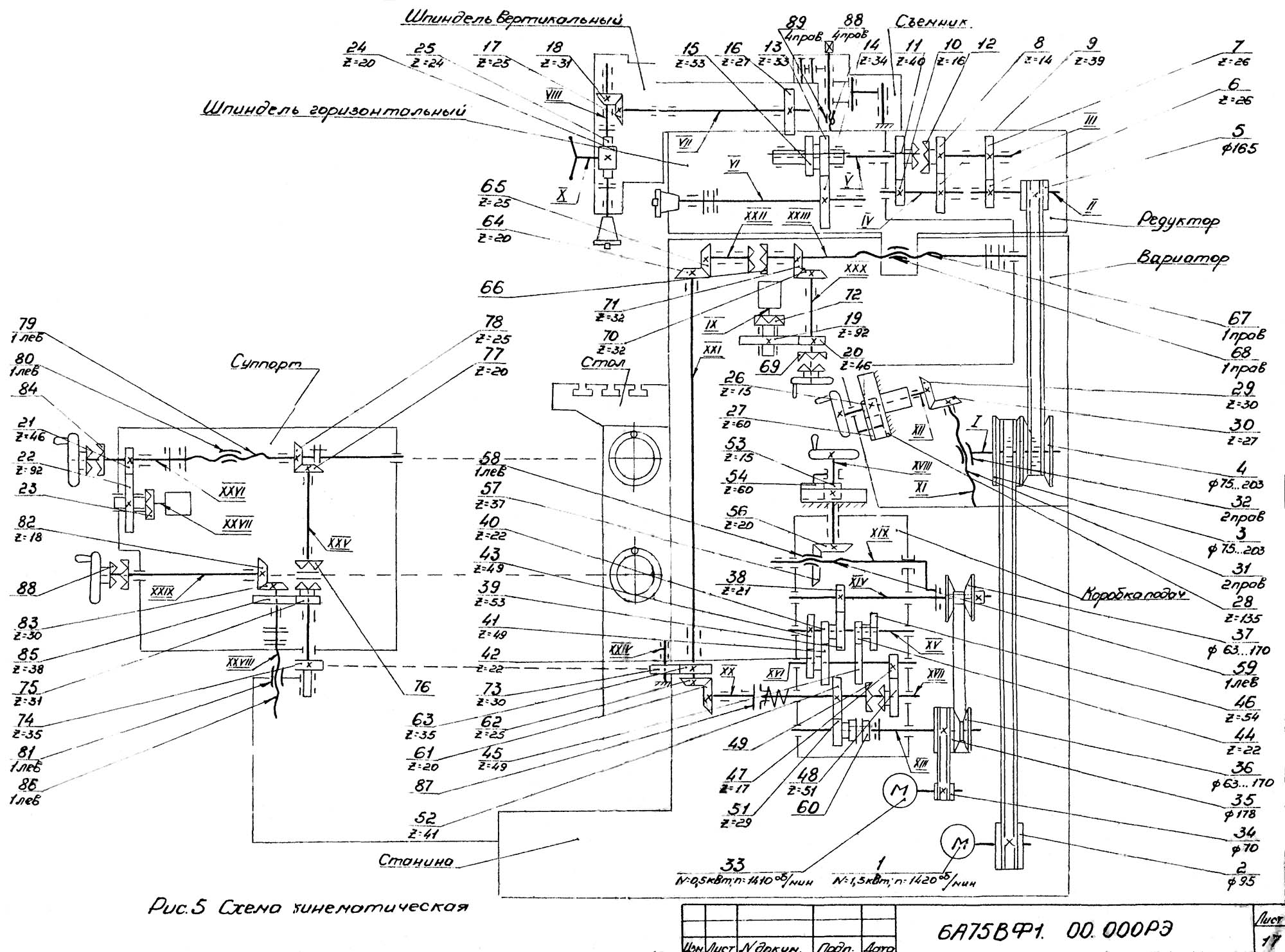

Схема кінематична універсального фрезерного верстата 6А75ВФ1

Кінематична схема універсального фрезерного верстата 6А75ВФ1

Схема кінематична універсального фрезерного верстата 6А75ВФ1. Дивитись у збільшеному масштабі

Опис кінематичної схеми універсального фрезерного верстата 6А75ВФ1

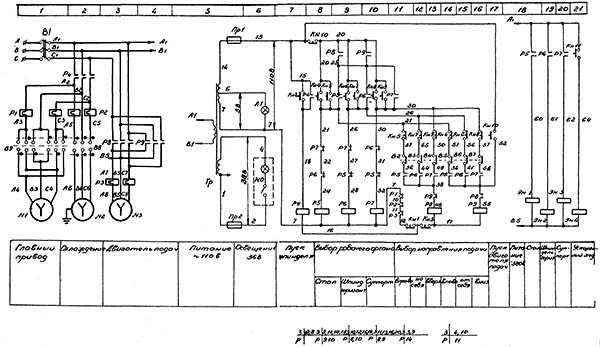

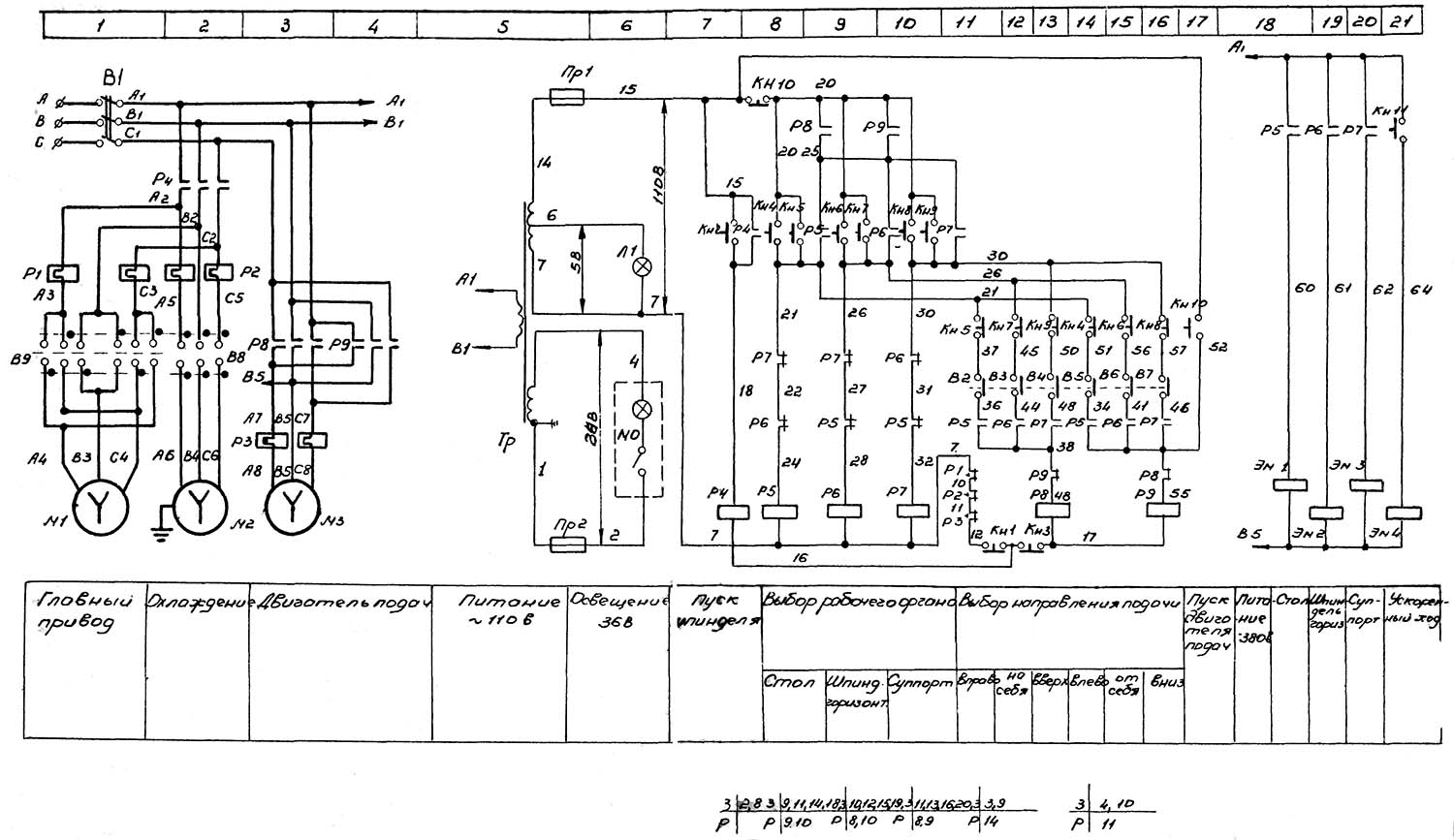

Схема електрична фрезерного верстата 6А75ВФ1

Електрична схема універсального фрезерного верстата 6А75ВФ1

Електрична схема універсального фрезерного верстата 6А75ВФ1. Дивитись у збільшеному масштабі

6А75ВФ1 Верстат фрезерный універсальний високою точності. Відеоролик.

Технічні характеристики фрезерного верстата 6А75ВФ1

Наименование параметра	675	6А75в	6А75ВФ1	6Б75в	6Б75ВФ1
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н, П	В	В	В	В
Розміри вертикального стола (основного), мм	200 х 500	200 х 500	200 х 500	200 х 500	200 х 500
Розміри горизонтального (углового) стола, мм	200 х 630	200 х 630	200 х 630	200 х 630	200 х 630
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	80..380	80..450	80..450	80..450	80..450
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..300	35..405	35..405	90..460	90..460
Наибольший продольный ход стола (X), мм	320	320	320	320	320
Наибольший вертикальний ход стола (Z), мм	300	320	320	320	320
Наибольший поперечний ход шпиндельной бабки (Y), мм	300	200	200	200	200
Цена деления лимбов, мм	0,05	0,02	0,02	0,01	0,01
Горизонтальный і вертикальний шпиндели верстата
Частота обертання горизонтального шпинделя, об/мин	50..1600	40..2000	40..2000	40..2240	40..2240
Частота обертання вертикального шпинделя, об/мин	63..2000	40..2000	40..2000	40..2240	40..2240
Количество швидкостей шпинделей	16	Б/с	Б/с	32	32
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	214
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	155			110
Наибольшее осевое перемещение вертикального шпинделя, мм	60	60	60	60	60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90°	±90°	±90°	±90°	±90°
Конус горизонтального і вертикального шпинделей	Морзе 4	Морзе 4	Морзе 4	Морзе 4	Морзе 4
Стол
Пределы продольных і вертикальних подач стола (X, Z), мм/мин	12,5..400	8..400 (Б/с)	8..400 (Б/с)	10..600	10..600
Ускоренный ход стола, мм/мин	935	935	935	1200	1200
Количество подач стола	16	Б/с	Б/с	Б/с	Б/с
Цена деления лимбов, мм		0,02	0,02
Шпиндельная бабка
Пределы поперечных подач шпиндельной бабки (Y), мм/мин	12,5..400	8..400	8..400	10..600	10..600
Количество подач шпиндельной бабки	16	Б/с	Б/с	Б/с	Б/с
Наибольшее усилие подач шпиндельной бабки, Н	5000
Блок индикации
Тип устройств индикации	-	-	Ф5071 + Ф5076	-	Ф5071 + Ф5076
Число отображаемых координат	-	-	2 (X - стол, Y - шпиндель)	-	2 (X - стол, Y - шпиндель)
Разрешающая способность, мм	-	-	0,002	-	0,002
Електроустаткування і привід верстата
Количество електродвигателей на станке, кВт		3	3	3	3
Електродвигун головного привода, кВт (об/мин)	1,5	1,5 (1420)	1,5 (1420)	1,5 (1500)	1,5 (1500)
Електродвигун приводу подач, кВт (об/мин)		0,5 (1410)	0,5 (1410)	0,37 (3000)	0,37 (3000)
Електродвигун приводу насоса охлаждения, кВт	0,12	0,12	0,12	0,12	0,12
Суммарная мощность електродвигателей, кВт	1,62	2,12	2,12	1,99	1,99
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1110 х 1170 х 1650	1280 х 1170 х 1750	1280 х 1170 х 1750	1520 х 1250 х 1695	1520 х 1250 х 1695
Масса верстата, кг	1100	1431	1433	1452
