6Б75ВФ1 Верстат фрезерный універсальний високою точності
схеми, опис, характеристики

Відомості про виробника фрезерного універсального верстата 6Б75ВФ1

Фрезерный універсальний верстат моделі 6Б75ВФ1 выпускался предприятием Одесский завод фрезерных верстатів им. С.М.Кирова, ОЗФС, основанный в 1944 году, который разрабатывал і производил фрезерные верстати универсальных моделей.

6Б75ВФ1 Верстат фрезерный універсальний високою точності. Назначение і область применения

Инструментальный універсальний верстат 6Б75ВФ1 выпускался Одесским заводом фрезерных верстатів в 70-х годах прошлого века і заменил устаревшие верстати 6а75в.

В свою очередь верстат моделі 6Б75ВФ1 был заменен более продвинутой моделью - 6720в.

універсальний фрезерный верстат високою точності моделі 6Б75ВФ1 предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости може быть повернут под углом.

Верстат 6Б75ВФ1 применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Принцип роботи і особливості конструкції верстата

Обрабатываемая деталь може быть установлена на основном столе з вертикальной рабочей плоскостью или на угловом столе з горизонтальной рабочей плоскостью. Для обробки наклонных поверхностей деталь може устанавливаться на универсальном столе.

Для обробки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки і комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные і долбежные роботи. Подробное опис етих устройств приводится ниже.

К верстату 6Б75ВФ1 прилагается удобный для пользования високою точності шкаф, а также комплект пристосувань і инструмента.

Технологические возможности верстата могут быть значительно расширены применением приладдя і пристосувань, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Широкий диапазон оборотів шпинделя і подач, наличие механических подач і быстрых перемещений обеспечивают економичную обработку различных деталей в оптимальных режимах.

Класс точності верстата В. Шероховатость обработанной поверхности V6. Точность установки координат 0,01 мм (для 6Б75ВФ1).

Габаритные розміри робочого простору і присоединительные базы верстата 6Б75ВФ1

Габаритные розміри робочого простору верстата 6Б75ВФ1

Загальний вигляд універсального фрезерного верстата 6Б75ВФ1

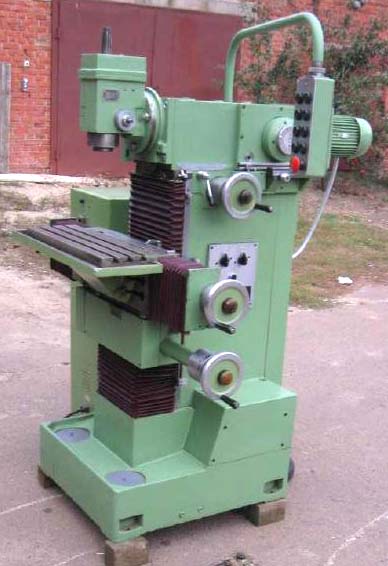

Фото фрезерного універсального верстата 6Б75ВФ1

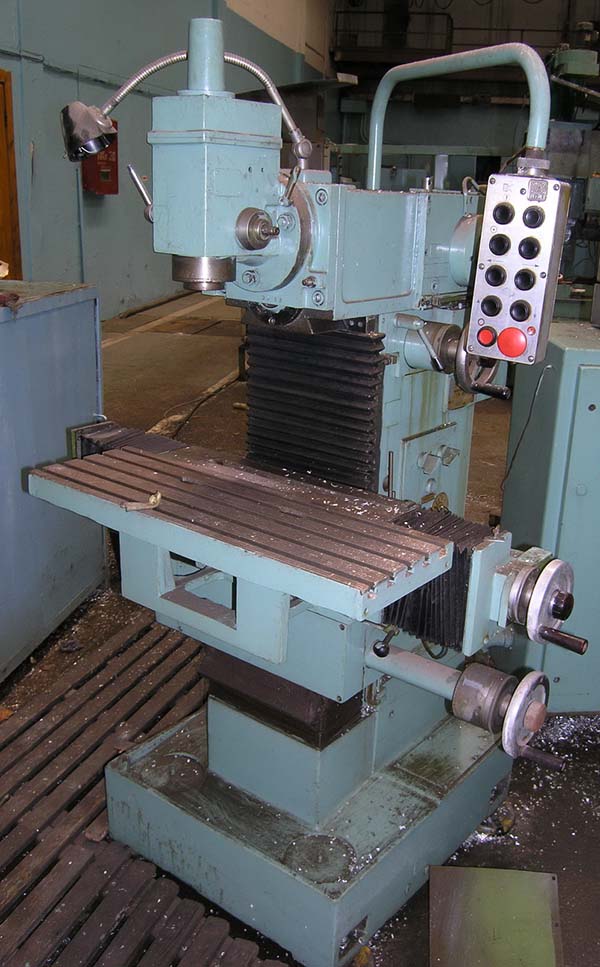

Фото фрезерного універсального верстата 6Б75ВФ1

Розташування складових частин фрезерного універсального верстата 6Б75ВФ1

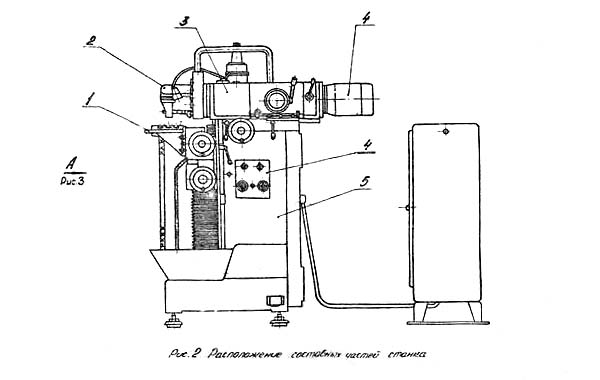

Розташування складових частин фрезерного верстата 6Б75ВФ1

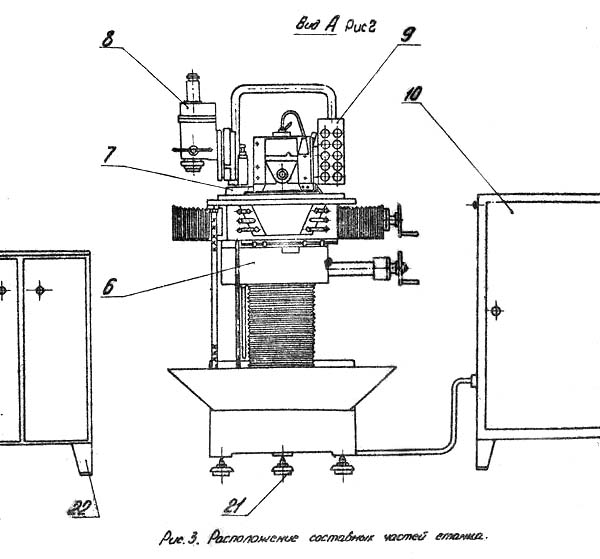

Розташування складових частин фрезерного верстата 6Б75ВФ1

Список складових частин універсального фрезерного верстата 6Б75ВФ1

1. Стол угловой горизонтальный - 6А75В.81.001
2. Хобот - 6Б75В.807.001
3. Бабка шпиндельна - 6Б75В.60.001
4. Електроустаткування - 6Б75В.90.001
5. Станина - 6Б75В.70.001
6. Суппорт - 6A75B.3A.001
7. Съемник - 6Б75В.801.001
8. Головка вертикальная - 6Б75В.40.001
9. Пульт - 6A75B.92A.00l
10. Электрошкаф - 6Б75В.91.001
11. Стол угловой універсальний - 6А75В.82.001
12. Стол круглый - 6A75B.84.001
13. Головка делительная - 6А753.85.001
14. Головка долбежная - 6Б75В.87.001
15. Головка быстроходая - 6575B.88.001
16. Головка шлифовальная - 6Б75В.802.001
17. Головка подрезная - 6Б75В.803.001
18. Приспособление спирально-фрезерное - 6A75B.805.001
19. Гітара диференціального деления - 6A75B.806.001
20. Микроскоп - 6Б75В.80.003
21. Опора виброизолирующая - ТУ2-053-375-71
22. Шкаф инструментальный ШИ-2 на 5 лотков Н342-65А
23. Рискообразователь - 6Б75В.80.004
24. Резцедержатель - 6Б75В.80.006
25. Патрон цанговый з конусом Морзе 4 для фрез з цилиндрическим хвостовиком КБ6151-4003
26. Втулки переходные
27. Борштанги

Розташування органів керування консольно-фрезерным верстатом 6Б75ВФ1

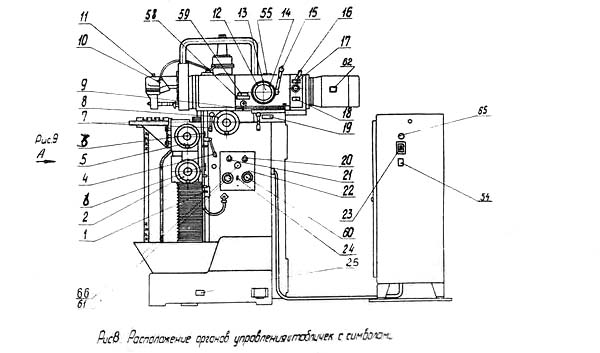

Розташування органів керування фрезерным верстатом 6Б75ВФ1

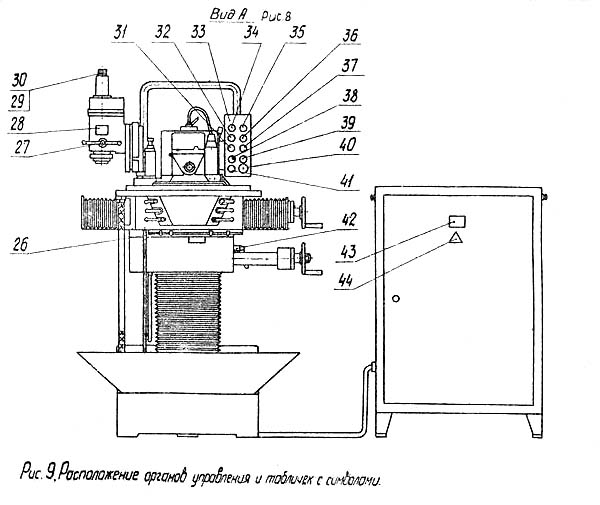

Розташування органів керування фрезерным верстатом 6Б75ВФ1

Список органів керування консольно-фрезерным верстатом 6Б75ВФ1

• 1. Упоры отключения механической вертикальной подачі суппорта
• 2. Маховик ручного переміщення суппорта в вертикальном направлении
• 4. Рукоятка зажиму суппорта в вертикальном направлении
• 5. Маховик ручного переміщення основного вертикального стола в продольном направлении
• 7. Рукоятка зажиму шпиндельной бабки
• 8. Маховик ручного переміщення шпиндельной бабки
• 9. Упоры отключения механической подачі шпиндельной бабки
• 10. Выключатель местного освещения
• 11. Болты зажиму серьги
• 12. Диск набора частоти обертання шпинделя
• 15. Рукоятка увімкнення частоти обертання шпинделя
• 17. Рукоятка переключения диапазона частоти обертання приводу головного руху
• 20. Переключатель направления обертання шпинделя
• 21. Увімкнення насоса охлаждения
• 23. Автоматический выключатель
• 24. Переключатель диапазонов подач
• 26. Упоры отключения механической поздовжньої подачі основного вертикального стола
• 27. Рукоятка переміщення гильзы вертикальной головки
• 29. Зажим инструмента в вертикальном шпинделе
• 30. Упор величины переміщення гильзы вертикальной головки
• 31. Кнопка переміщення основного вертикального стола влево
• 32. Кнопка переміщення шпиндельной бабки вперед
• 34. Кнопка "Пуск шпинделя"
• 35. Кнопка ускоренных перемещений стола і шпиндельной бабки
• 36. Кнопка переміщення шпиндельной бабки назад
• 37. Кнопка переміщення основного вертикального стола вправо
• 38. Кнопка переміщення суппорта вверх
• 39. Кнопка переміщення суппорта вниз
• 40. Кнопка "Все стоп"
• 41. Кнопка «Стоп подачі»
• 42. Рукоятка зажиму основного вертикального стола в продольном направлении
• 47. Рукоятка зажиму гильзы вертикальной головки
• 49. Фиксатор вертикальной головки
• 60. Регулятор скорости подач в верхнем диапазоне
• 61. Регулятор скорости подач в нижнем диапазоне
• 65. Сигнальная лампочка увімкнення верстата
• 66. Кнопка обеспечения зацепления шестерен приводу і коробки швидкостей
• 67. Винт зажиму суппорта

Схема кінематична універсального фрезерного верстата 6Б75ВФ1

Кінематична схема універсального фрезерного верстата 6Б75ВФ1

Опис кінематичної схеми універсального фрезерного верстата 6Б75ВФ1

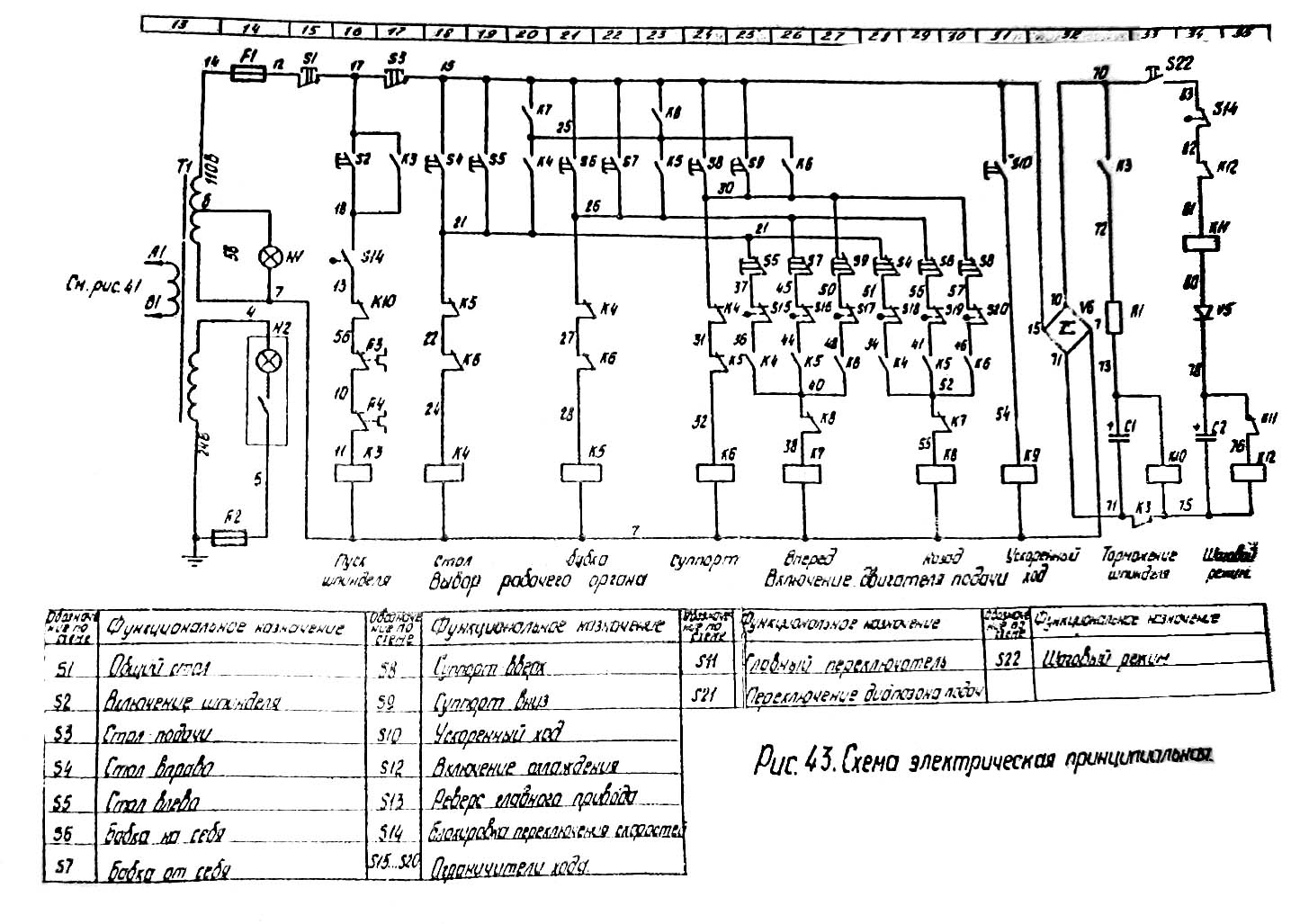

Схема електрична фрезерного верстата 6Б75ВФ1

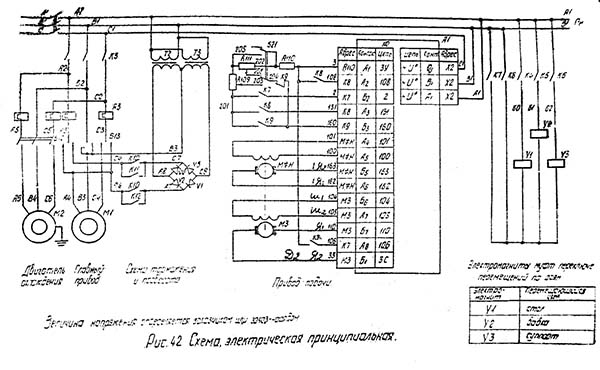

Електрична схема універсального фрезерного верстата 6Б75ВФ1

Електрична схема універсального фрезерного верстата 6Б75ВФ1. Дивитись у збільшеному масштабі

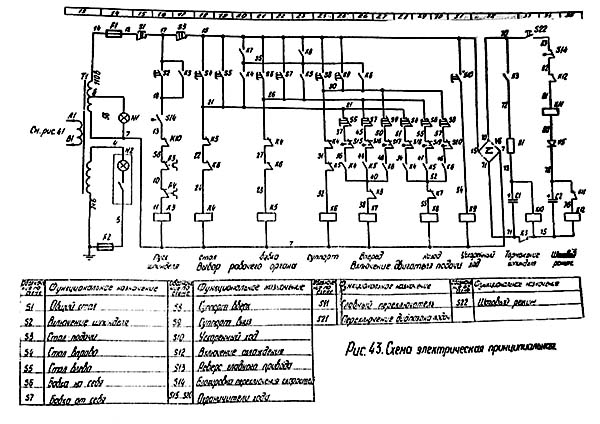

Електрична схема універсального фрезерного верстата 6Б75ВФ1

Електрична схема універсального фрезерного верстата 6Б75ВФ1. Дивитись у збільшеному масштабі

6Б75ВФ1 Верстат фрезерный універсальний високою точності. Відеоролик.

Технічні характеристики фрезерного верстата 6Б75ВФ1

Наименование параметра	675	6А75в	6А75ВФ1	6Б75в	6Б75ВФ1
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н, П	В	В	В	В
Розміри вертикального стола (основного), мм	200 х 500	200 х 500	200 х 500	200 х 500	200 х 500
Розміри горизонтального (углового) стола, мм	200 х 630	200 х 630	200 х 630	200 х 630	200 х 630
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	80..380	80..450	80..450	80..450	80..450
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..300	35..405	35..405	90..460	90..460
Наибольший продольный ход стола (X), мм	320	320	320	320	320
Наибольший вертикальний ход стола (Z), мм	300	320	320	320	320
Наибольший поперечний ход шпиндельной бабки (Y), мм	300	200	200	200	200
Цена деления лимбов, мм	0,05	0,02	0,02	0,01	0,01
Горизонтальный і вертикальний шпиндели верстата
Частота обертання горизонтального шпинделя, об/мин	50..1600	40..2000	40..2000	40..2240	40..2240
Частота обертання вертикального шпинделя, об/мин	63..2000	40..2000	40..2000	40..2240	40..2240
Количество швидкостей шпинделей	16	Б/с	Б/с	32	32
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	214
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	155			110	110
Наибольшее осевое перемещение вертикального шпинделя, мм	60	60	60	60	60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90°	±90°	±90°	±90°	±90°
Конус горизонтального і вертикального шпинделей	Морзе 4	Морзе 4	Морзе 4	Морзе 4	Морзе 4
Стол
Пределы продольных і вертикальних подач стола (X, Z), мм/мин	12,5..400	8..400 (Б/с)	8..400 (Б/с)	10..600	10..600
Ускоренный ход стола, мм/мин	935	935	935	1200	1200
Количество подач стола	16	Б/с	Б/с	Б/с	Б/с
Цена деления лимбов, мм		0,02	0,02
Шпиндельная бабка
Пределы поперечных подач шпиндельной бабки (Y), мм/мин	12,5..400	8..400	8..400	10..600	10..600
Количество подач шпиндельной бабки	16	Б/с	Б/с	Б/с	Б/с
Наибольшее усилие подач шпиндельной бабки, Н	5000
Блок индикации
Тип устройств индикации	-	-	Ф5071 + Ф5076	-	Ф5071 + Ф5076
Число отображаемых координат	-	-	2 (X - стол, Y - шпиндель)	-	2 (X - стол, Y - шпиндель)
Разрешающая способность, мм	-	-	0,002	-	0,002
Електроустаткування і привід верстата
Количество електродвигателей на станке, кВт		3	3	3	3
Електродвигун головного привода, кВт (об/мин)	1,5	1,5 (1420)	1,5 (1420)	1,5 (1500)	1,5 (1500)
Електродвигун приводу подач, кВт (об/мин)		0,5 (1410)	0,5 (1410)	0,37 (3000)	0,37 (3000)
Електродвигун приводу насоса охлаждения, кВт	0,12	0,12	0,12	0,12	0,12
Суммарная мощность електродвигателей, кВт	1,62	2,12	2,12	1,99	1,99
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1110 х 1170 х 1650	1280 х 1170 х 1750	1280 х 1170 х 1750	1520 х 1250 х 1695	1520 х 1250 х 1695
Масса верстата, кг	1100	1431	1433	1452
