AEG TS-250 K Циркулярная пила настольная
Схеми, опис, характеристики

Поставщиком настольной циркулярной пилы AEG TS 250 K является Компания AEG Powertools. Адрес сайта: http://ru.aeg-powertools.eu

Компания Allgemeine Elektricitäts-Gesellschaft (Объединенная Электротехнічна Компания), сокращенно AEG, появилась вместе з рождением електрической лампочки в 1883 і является практически ровесником кінцірна Бош.

В наши дни компания производит довольно большой ассортимент електрического і аккумуляторного инструмента: дрели, шуруповерты, перфораторы, лобзики, фрезера, отвертки, сабельные пилы. Также в ассортименте рубанки, угловые шлифовальные машины, строительные пылесосы і строительные фены, отбойные молотки.

AEG TS-250 K Циркулярная пила настольная. Назначение, область применения

Настольная циркулярная пила (синономы: пила дискова, верстат циркулярный, верстат распиловочный дисковый) моделі AEG TS-250 K предназначена для индивидуального использования для обробки древесины, древесностружечных і древесноволокнистых плит: продольного или поперечного, косого, наклонного і комбинированного пиления заготовок. Циркулярная пила AEG TS-250 применима не только в бытовой сфере, но і на небольшом производстве.

Пила дискова AEG TS 250 K выгодно отличается мощным двигателем 1,8 кВт, з числом оборотів холостого ходу 4800 об/мин для выполнения пропилов глубиной до 90 мм.

Не допускается обработка: алюминия і другие цветных металлов, асбоцементных материалов, мягких пластмассовых і резиноподобных материалов. Пила не рассчитана на работу при непрерывном производстве.

Циркулярная пила AEG TS 250 K - начальный варіант для оснащения столярной мастерской, і в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны моделі – компактность, мобильность, высокая точность при работе з небольшими деталями, перенастраиваемая конструкция.

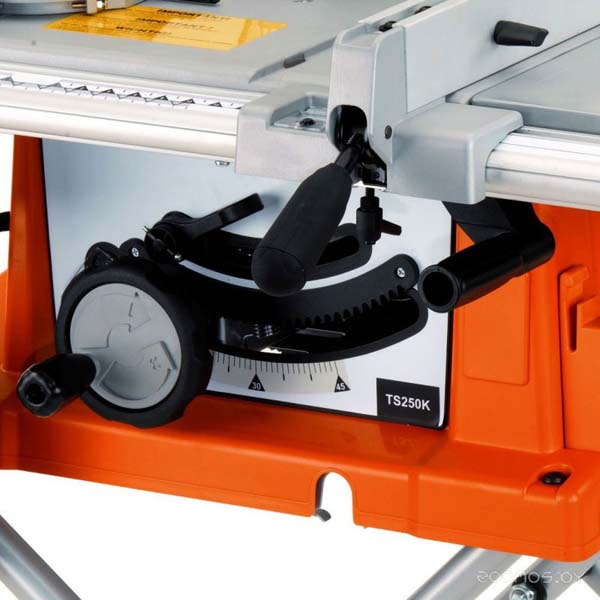

Верстат AEG TS-250 K выполняет косые, комбинированные, прямые і поперечные распила, а также торцевание. Верстат унаследовал от младших моделей систему стабилизации пускового тока, електрический тормоз і 4-ех секционный рабочий стол. Однако конфигурация стола в AEG TS-250 K несколько изменена — на его правой стороне расположена рукоять для изменения наклона диска, а левая і правая частини є раздвижными, что позволяет обрабатывать крупногабаритные заготовки.

Сам рабочий стол выполнен из литого алюминия, его поверхность отшлифована, что исключает проблемы з переміщенням обрабатываемых заготовок. Канавки под установку транспортиру предусмотрены как слева, так і справа распиловочного диска. Транспортир имеет совмещенную з планкой конструкцию: при выполнении косого распила вы перемещаете транспортир, а прикрепленная к нему планка толкает деталь. Так можно аккуратно і безопасно для оператора выполнить точный распил под требуемым углом.

Технічні особливості конструкції пилы AEG TS 250 K:

• Верстат выполняет продольные і поперечные резы (торцевание, раскрой) древесины любых пород толщиной до 90 мм
• Система Soft-Start обеспечивает плавный пуск двигуна мощностью 1800 Вт, позволяет начать работу без рывка
• Компактный дизайн і небольшой вес инструмента і отличительные особливості — складывающиеся ножки з возможностью регулировки по высоте і транспортировочные колеса, облегчающие її передвижение
• Имеется система гашения вибраций во время роботи і швидкого торможения двигуна після виключення
• Плавная регулировка наклона пильного диска обеспечивает вертикальные углы распиливания от 90° до 45°
• Угловой упор обеспечивают высокоточное пиление под углом скоса от –60° до +60°
• Плавная регулировка пильного диска до 90 мм по высоте
• Имеется саморегулирующийся параллельный упор для точных прямолинейных пропилов
• Разъем для подключения пылесоса — гарантия чистоты рабочей зоны

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

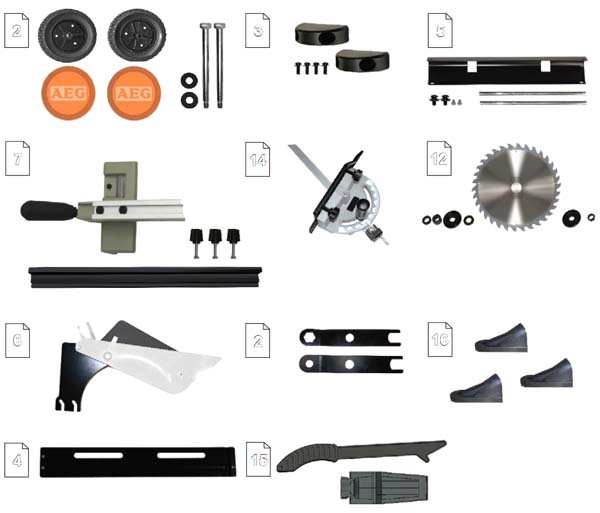

Стандартная комплектация настольной циркулярной пилы AEG TS 250 K

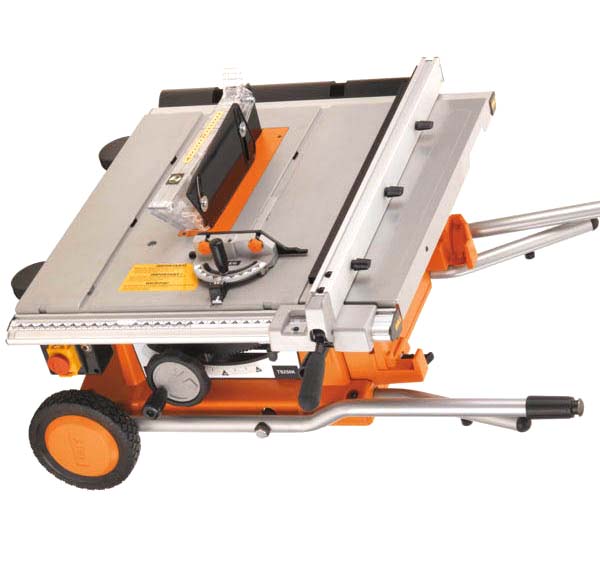

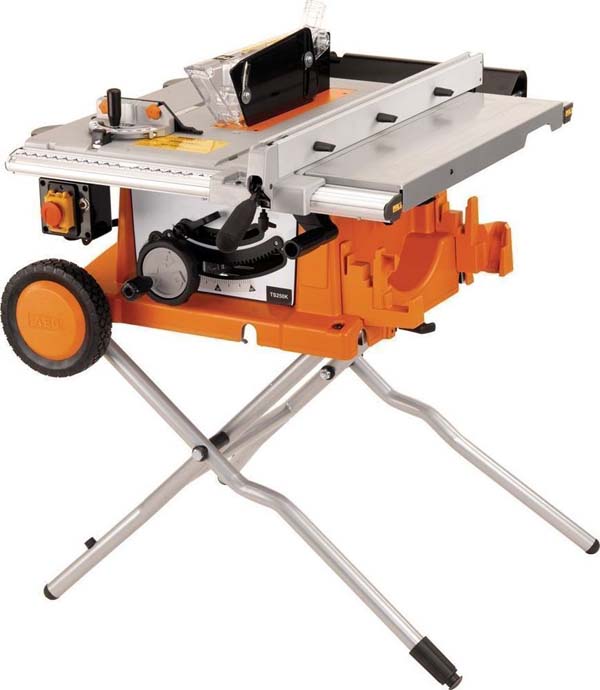

AEG TS 250 K Загальний вигляд настольной циркулярной пилы

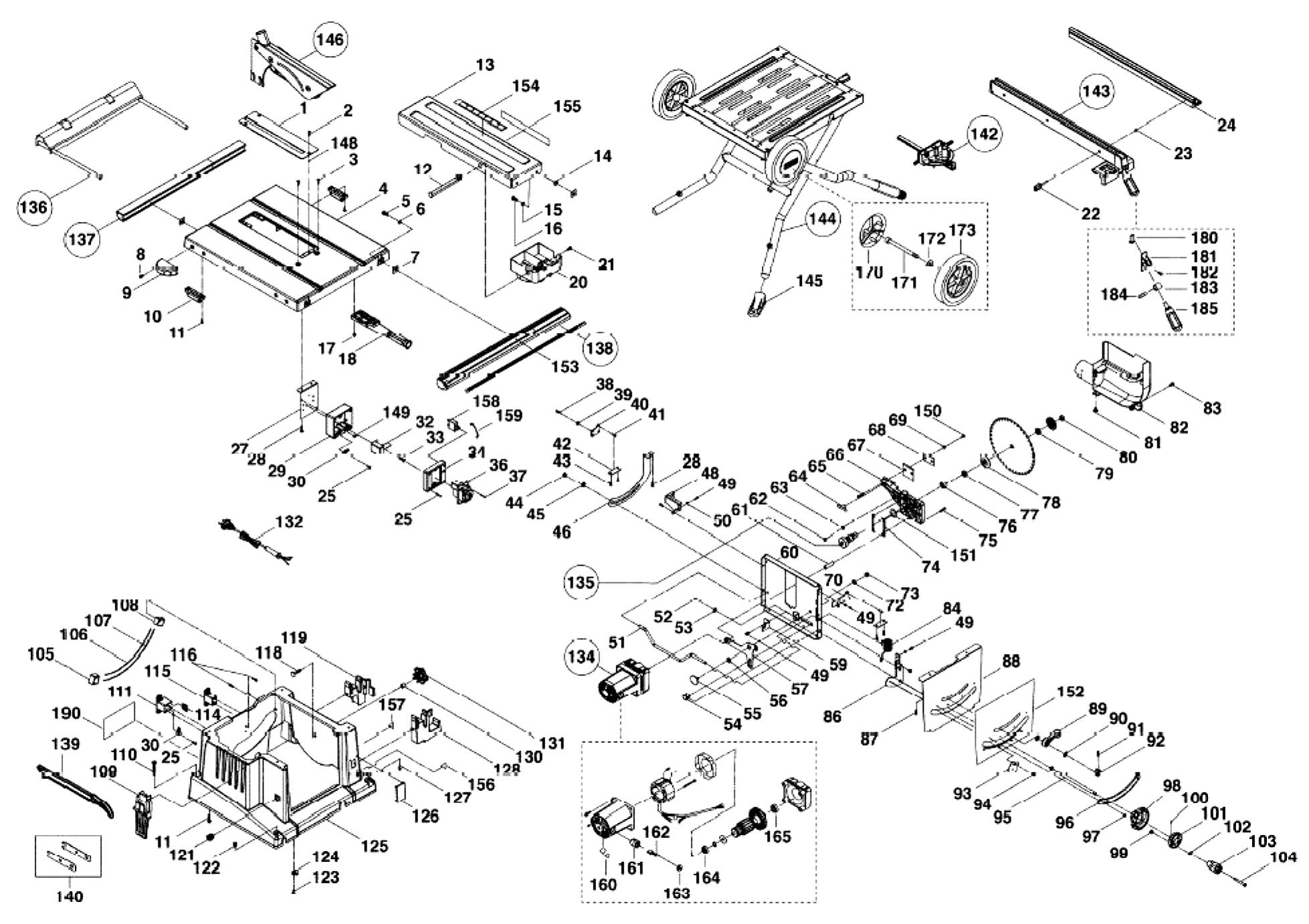

AEG TS 250 K Пила циркулярная настольная. Схема і детали сборки

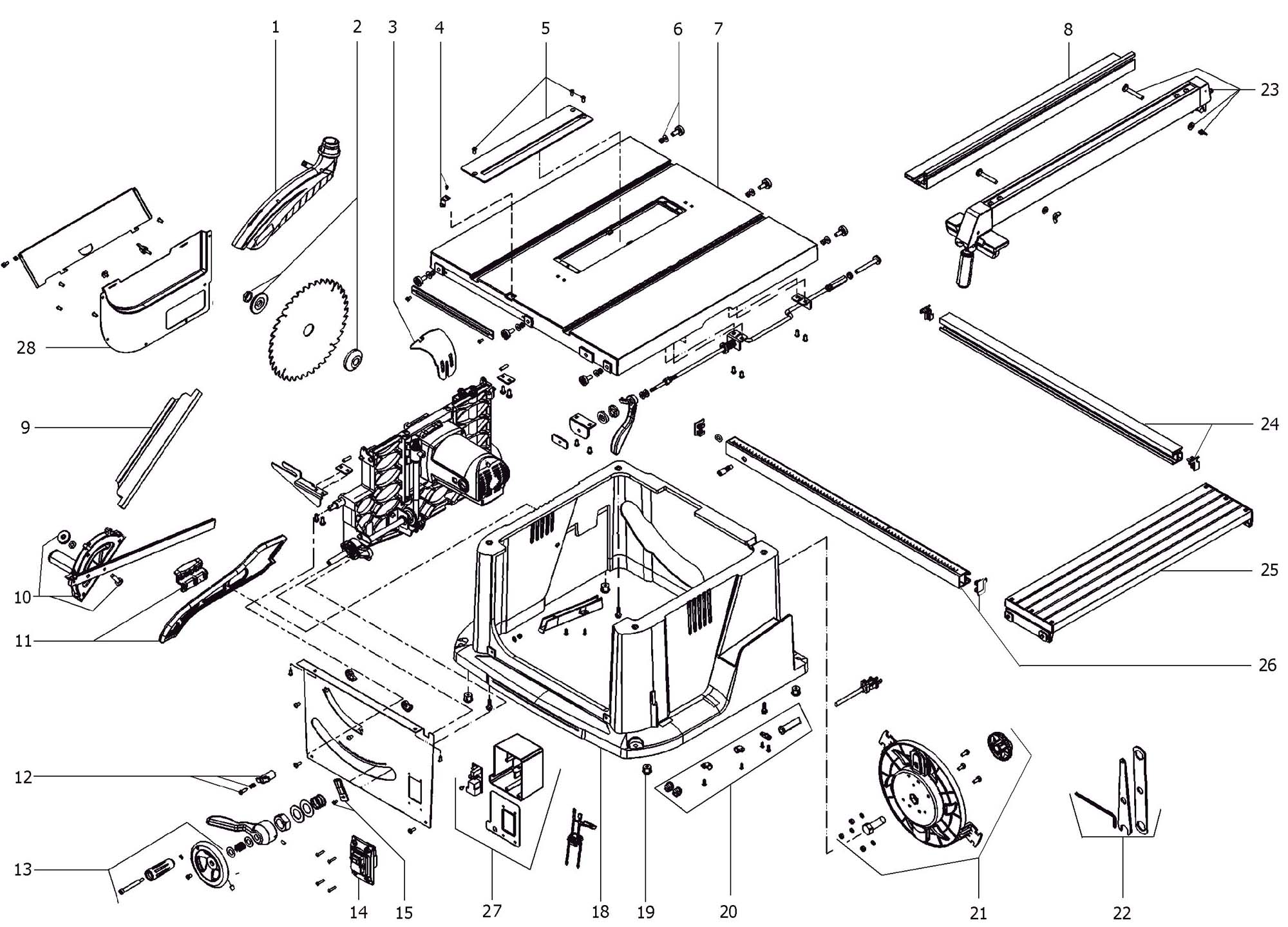

AEG TS 250 K Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

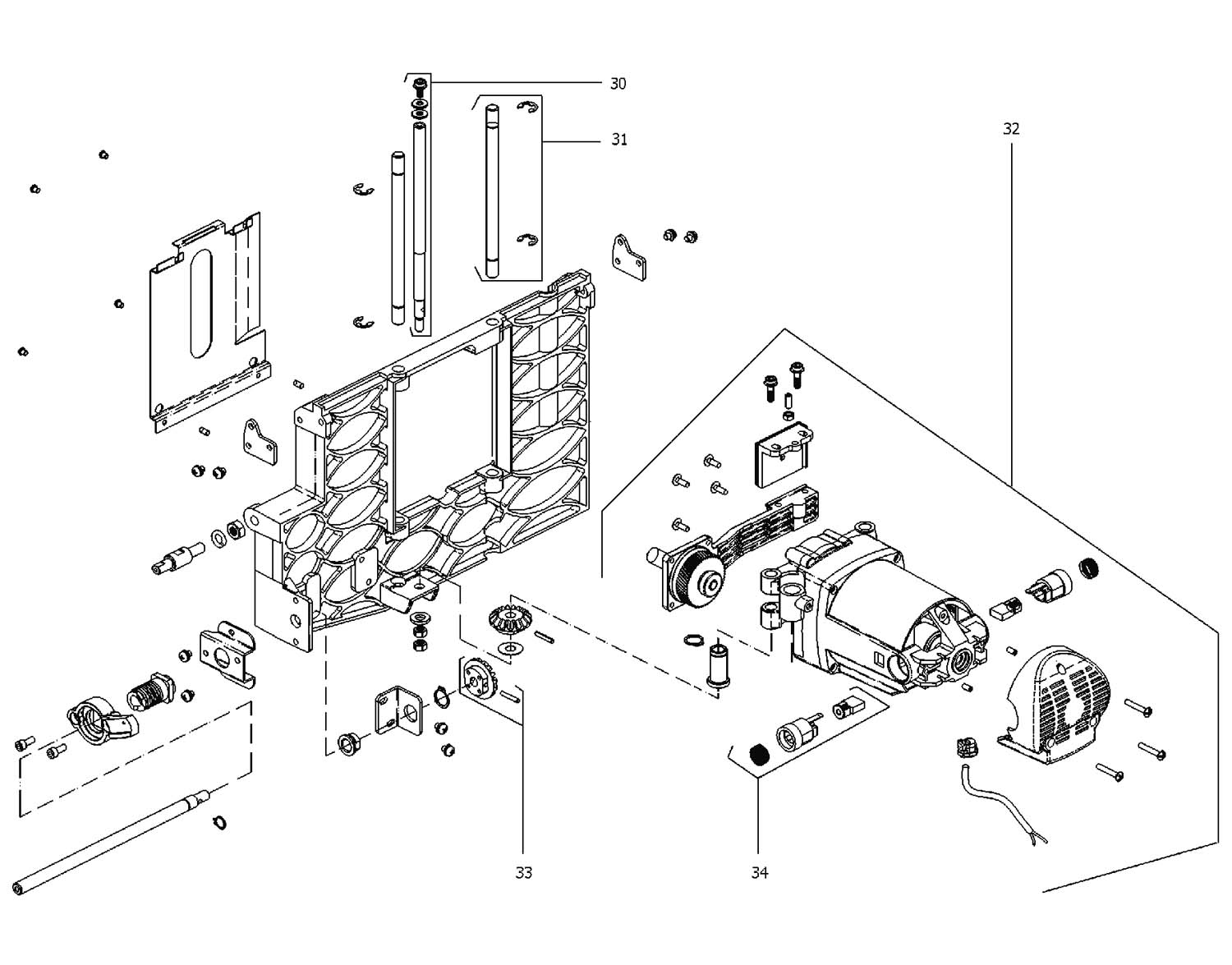

AEG TS 250 K Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

AEG TS 250 K Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

AEG TS-250 K Циркулярная пила. Відеоролик

Технічні характеристики циркулярной настольной пилы AEG TS-250 K

Наименование параметра	Makita 2704	Makita MLT100	Bosch PTS 10	Bosch GTS 10 j	Bosch GTS 10 xc	AEG TS 250 K
Основні параметри
Частота обертання шпинделя диска на холостом ходу, об/мин	4800	4300	5000	3650	3200	4800
Наружный диаметр пильного диска х посадочный диаметр, мм	260 х 30	260 х 30	254 х 30	254 х 30	254 х 30	254 х 30
Максимальная глубина пиления под углом 90°, мм	93	93	93	79	79	90
Максимальная глубина пиления под углом 45°, мм	64	64	64			62
Угол наклона шпинделя диска, град	-0,5..45,5°	0..45°	0..45°	-2..47°	-2..47°	0..45°
Розміри робочого стола (ДхШ), мм	1045 х 665	620 х 610	955 х 685	642 х 572	759 х 584	1020 х 745
Розміри робочого стола з расширением (ДхШ), мм	1066 х 753		1,155 х 835			1020 х 745
Материал робочого стола	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий
Диаметр патрубка для пылесборника, мм	60					58
Електроустаткування пилы
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц
Номинальная потребляемая мощность двигуна, кВт	1,65	1,5	1,4	1,8	2,1	1,8
Тип двигуна	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм		726 х 984 х 333
Масса пилы, кг	36	34.8	35	26	35	41,5
