Makita-2704 Циркулярная пила настольная
Схеми, опис, характеристики

Поставщиком настольной циркулярной пилы Makita 2704 является Компания Makita Corporation. Адрес сайта: http://www.makita.biz

Компания Makita была основана в 1915 году господином Масабуро Макита в японском городе Нагоя. В первые годы компания занималась продажей і ремонтом електромоторов і трансформаторов. В 1935 г. компания начала експортировать електромоторы і генераторы в Россию.

Корпорация Makita включает в себя 8 производственных предприятий, из которых два расположены в Европе: в Великобритании і Германии.

Представительство компании Makita в России - Макита, ООО г. Москва уже более 15 лет занимается продажей профессионального електроинструмента в Москве і по всей России. Адрес сайта: http://makita.ru

Makita-2704 Циркулярная пила настольная. Назначение, область применения

Настольная циркулярная пила (синономы: пила дискова, верстат циркулярный, верстат распиловочный дисковый) моделі Makita 2704 предназначена для индивидуального использования для обробки древесины, древесностружечных і древесноволокнистых плит: продольного или поперечного, косого, наклонного і комбинированного пиления заготовок.

Циркулярная пила Макита 2704 является наиболее дорогостоящей моделью среди дисковых верстатів от японской компании, її стоимость составляет 42 тысячи. Данный верстат применим не только в бытовой сфере, но і на небольшом производстве.

Пила дискова Makita 2704 выгодно отличается мощным двигателем 1,65 кВт, з числом оборотів холостого ходу 4800 об/мин для выполнения пропилов глубиной до 91 мм.

Не допускается обработка: алюминия і другие цветных металлов, асбоцементных материалов, мягких пластмассовых і резиноподобных материалов. Пила не рассчитана на работу при непрерывном производстве.

Циркулярная пила Makita 2704 - начальный варіант для оснащения столярной мастерской, і в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны моделі – компактность, мобильность, высокая точность при работе з небольшими деталями, перенастраиваемая конструкция.

Компактная невысокая пила легко помещается на верстаке, но може устанавливаться і на пол: в комплект входит набор ног і уголков для сборки открытой подставки.

Верстат 2704 выполняет косые, комбинированные, прямые і поперечные распила, а также торцевание. Верстат унаследовал от младших моделей систему стабилизации пускового тока, електрический тормоз і 4-ех секционный рабочий стол. Однако конфигурация стола в 2704 несколько изменена — на его правой стороне расположена рукоять для изменения наклона диска, а левая і правая частини є раздвижными, что позволяет обрабатывать крупногабаритные заготовки.

Сам рабочий стол выполнен из литого чугуна, его поверхность отшлифована, что исключает проблемы з переміщенням обрабатываемых заготовок. Канавки под установку транспортиру предусмотрены как слева, так і справа распиловочного диска. Транспортир имеет совмещенную з планкой конструкцию: при выполнении косого распила вы перемещаете транспортир, а прикрепленная к нему планка толкает деталь. Так можно аккуратно і безопасно для оператора выполнить точный распил под требуемым углом.

Технічні особливості конструкції пилы Makita 2704:

• Верстат выполняет продольные і поперечные резы (торцевание, раскрой) древесины любых пород толщиной до 91 мм
• Плавный пуск двигуна мощностью 1650 Вт позволяет начать работу без рывка
• Имеется система гашения вибраций во время роботи і швидкого торможения двигуна після виключення

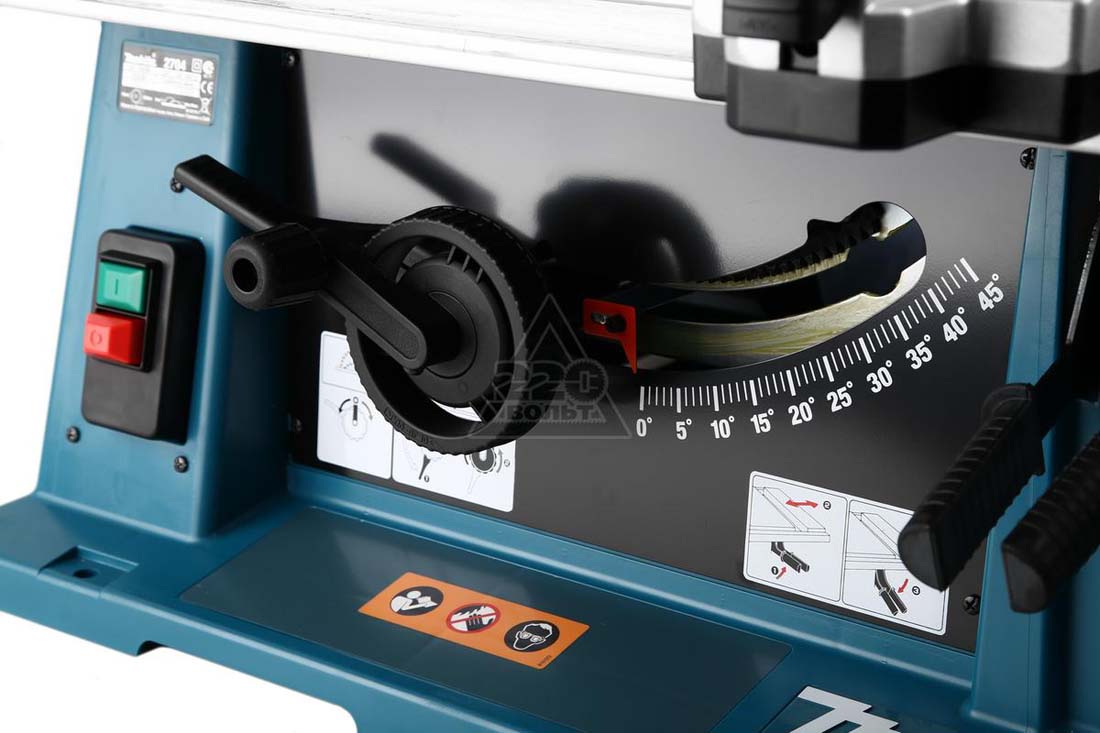

• Плавная регулировка наклона пильного диска обеспечивает вертикальные углы распиливания от 90° до 45°
• Встроенные салазки (каретка) позволяют распиливать заготовки шириной до 350 мм
• Угловой упор обеспечивают высокоточное пиление под углом от –60° до +60°
• Плавная регулировка пильного диска до 91 мм по высоте
• Имеется саморегулирующийся параллельный упор для точных прямолинейных пропилов
• Разъем для подключения пылесоса — гарантия чистоты рабочей зоны
• Малый вес і габарити удобство транспортировки і хранения

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

Стандартная комплектация настольной циркулярной пилы Makita 2704

• Стальные і твердосплавные пильные диски
• Вспомогательный стол (L)
• Вспомогательный стол (задний)
• Направляющая планка
• Измеритель угла резки
• Коленчатый гаечный ключ 13-22
• Ключ 19
• Шестигранный ключ 5
• Соединение (для подсоединения пылесборника)
• Вспомогательная пластина
• Комплект станины
• Подвижная направляющая

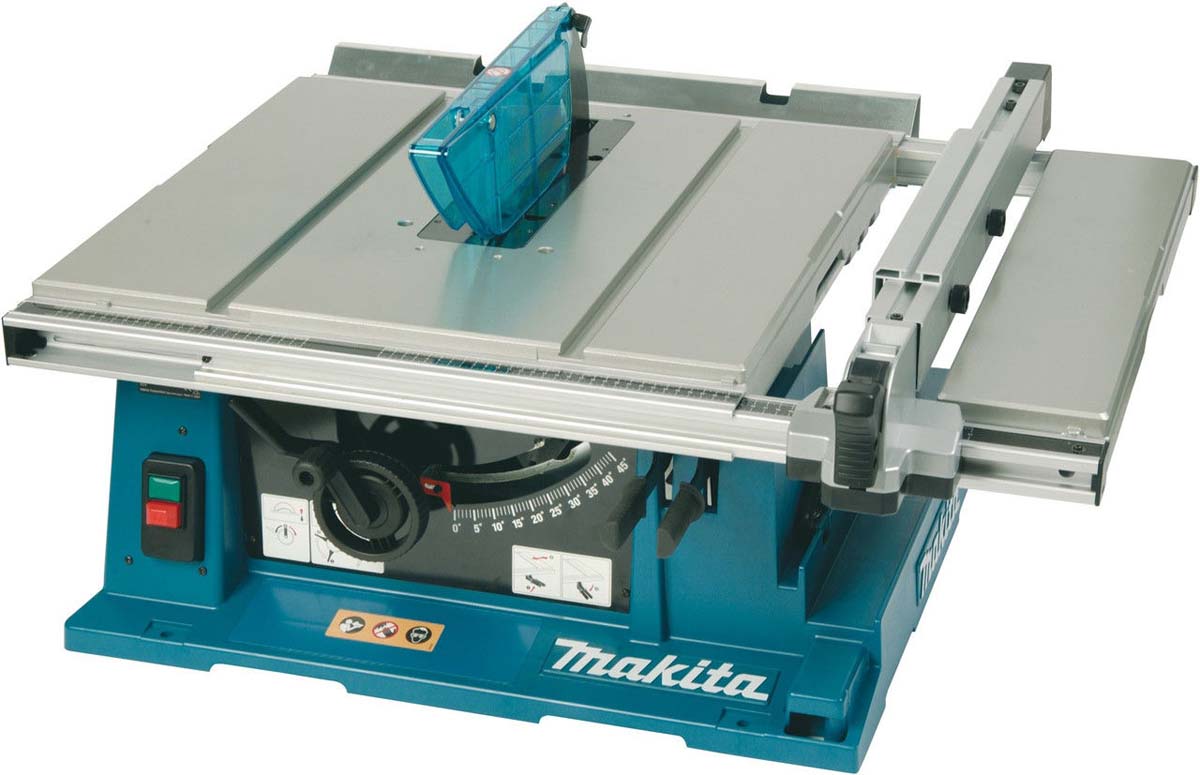

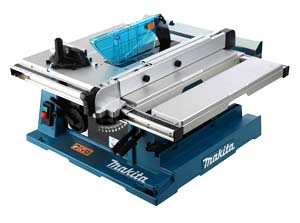

Makita 2704 Загальний вигляд настольной циркулярной пилы

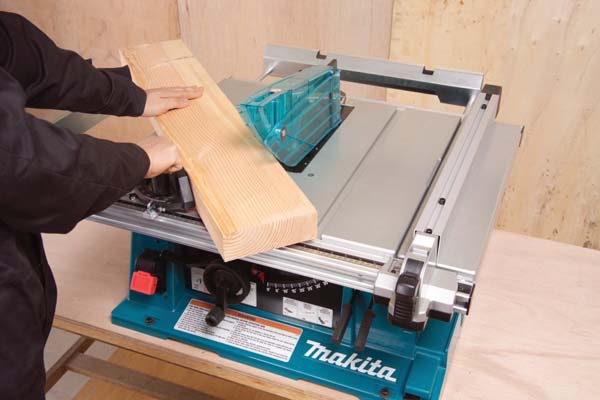

фото настольной циркулярной пилы Makita 2704. Дивитись у збільшеному масштабі

фото настольной циркулярной пилы Makita 2704. Дивитись у збільшеному масштабі

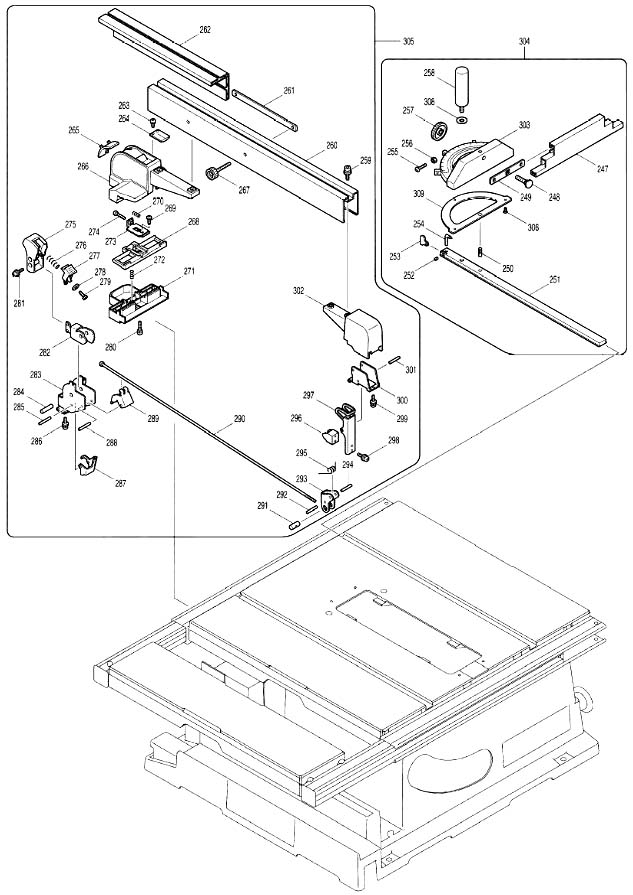

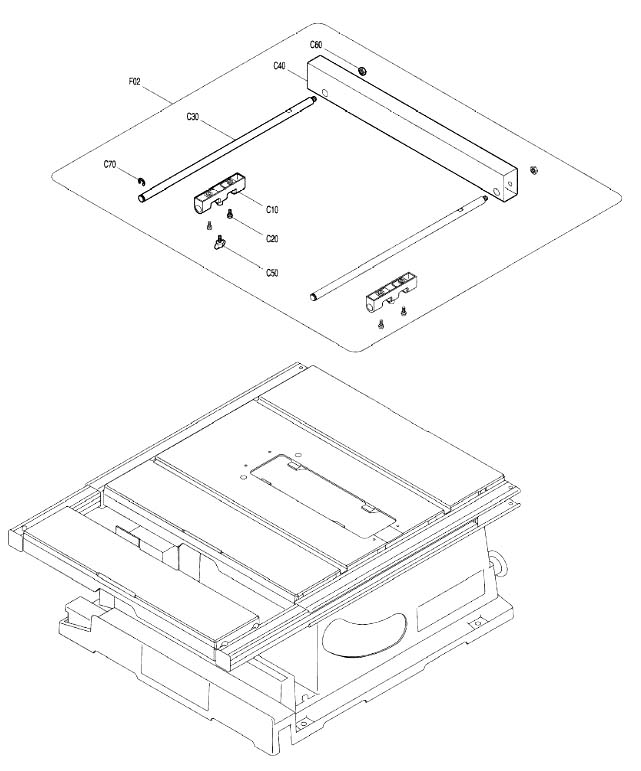

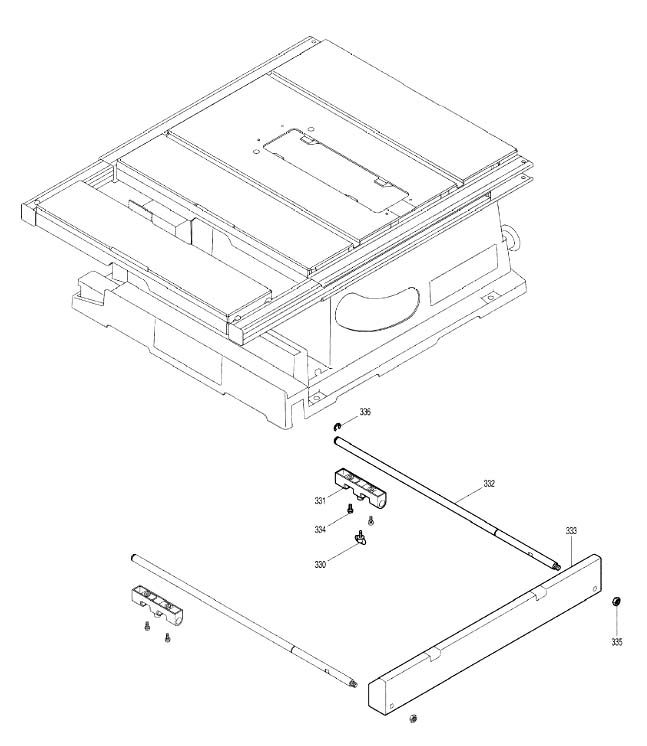

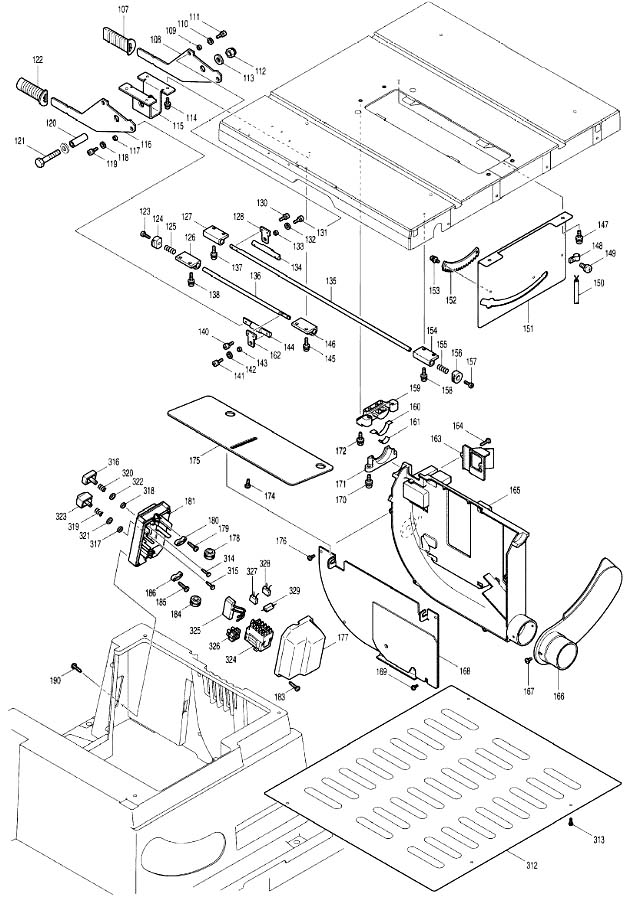

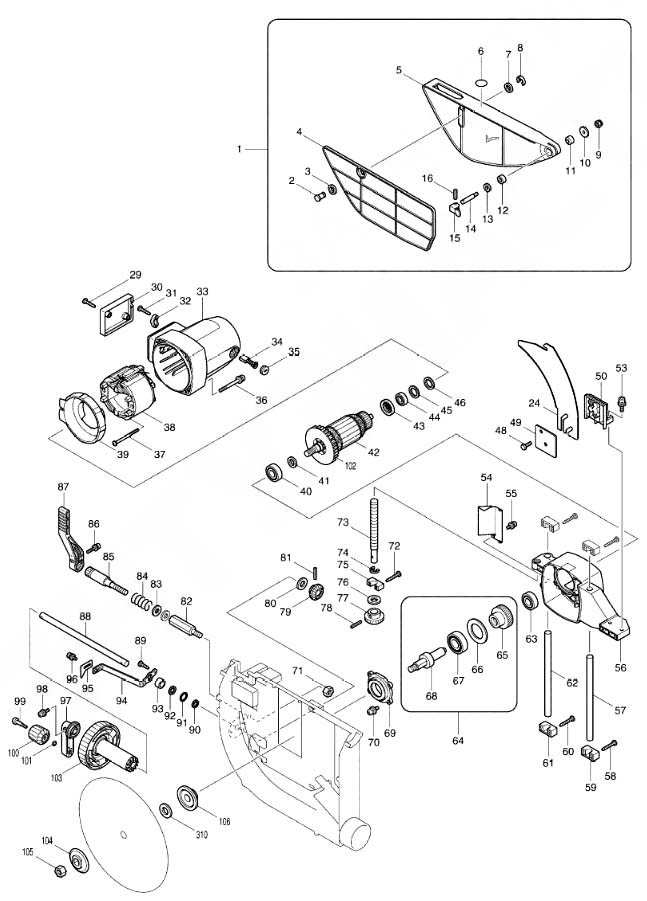

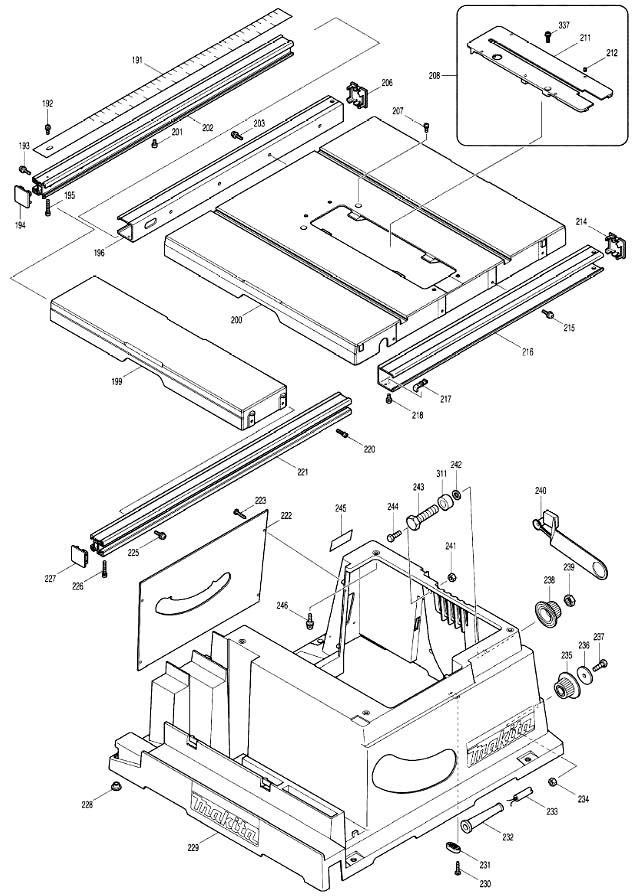

Makita 2704 Пила циркулярная настольная. Схема і детали сборки

Makita 2704 Циркулярная пила. Відеоролик

Технічні характеристики циркулярной настольной пилы Makita 2704

Наименование параметра	Makita 2704	Makita MLT100	Bosch PTS 10	Bosch GTS 10 j	Bosch GTS 10 xc	AEG TS 250 K
Основні параметри
Частота обертання шпинделя диска на холостом ходу, об/мин	4800	4300	5000	3650	3200	4800
Наружный диаметр пильного диска х посадочный диаметр, мм	260 х 30	260 х 30	254 х 30	254 х 30	254 х 30	254 х 30
Максимальная глубина пиления под углом 90°, мм	93	93	93	79	79	90
Максимальная глубина пиления под углом 45°, мм	64	64	64			62
Угол наклона шпинделя диска, град	-0,5..45,5°	0..45°	0..45°	-2..47°	-2..47°	0..45°
Розміри робочого стола (ДхШ), мм	1045 х 665	620 х 610	955 х 685	642 х 572	759 х 584	1020 х 745
Розміри робочого стола з расширением (ДхШ), мм	1066 х 753		1,155 х 835			1020 х 745
Материал робочого стола	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий
Диаметр патрубка для пылесборника, мм	60					58
Електроустаткування пилы
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц
Номинальная потребляемая мощность двигуна, кВт	1,65	1,5	1,4	1,8	2,1	1,8
Тип двигуна	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм		726 х 984 х 333
Масса пилы, кг	36	34.8	35	26	35	41,5
