Bosch GTS-10 j Professional Циркулярная пила настольная. Назначение, область применения

Настольная циркулярная пила (синономы: пила дискова, верстат циркулярный, верстат распиловочный дисковый) моделі GTS-10 j предназначена для обробки древесины, древесностружечных і древесноволокнистых плит: продольного или поперечного, косого, наклонного і комбинированного пиления заготовок.

Пила дискова Bosch GTS 10 xc выгодно отличается мощным двигателем 2,1 кВт, з числом оборотів холостого ходу 3200 об/мин для выполнения пропилов глубиной до 79 мм.

Не допускается обработка: алюминия і другие цветных металлов, асбоцементных материалов, мягких пластмассовых і резиноподобных материалов. Пила не рассчитана на работу при непрерывном производстве.

Циркулярная пила GTS-10 j - предназначена для оснащения столярной мастерской, способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны моделі – компактность, мобильность, высокая точность при работе з небольшими деталями, перенастраиваемая конструкция.

Компактная невысокая пила легко помещается на верстаке, но може устанавливаться і на пол: в комплект входит набор ног і уголков для сборки открытой подставки.

Особливості конструкції пилы GTS-10 j:

• Функция Softstart обеспечивает плавный пуск двигуна
• Система швидкого торможения двигуна після виключення, сокращающает время выбега на 80%
• Плавная регулировка наклона пильного диска обеспечивает вертикальные углы распиливания от -2° до 47° (справа налево)
• Угловой упор обеспечивают высокоточное пиление под углом (торцевание, раскрой) от –60° до +60°
• Имеется саморегулирующийся параллельный упор для точных прямолинейных пропилов
• Плавная регулировка пильного диска до 79 мм по высоте
• Высота распила 79 мм при вертикальном угле распила і 56 мм при 45°
• Рабочий стол из алюминиевого литья 642х572 мм. Ширина пиления вправо 460 мм, влево — 210 мм.
• При использовании соответствующих дисков ета пила може пилить пластмассу і алюминиевые профили
• Разъем для подключения пылесоса — гарантия чистоты рабочей зоны
• Блокировка шпинделя при замене пильного диска
• Малый вес і габарити

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

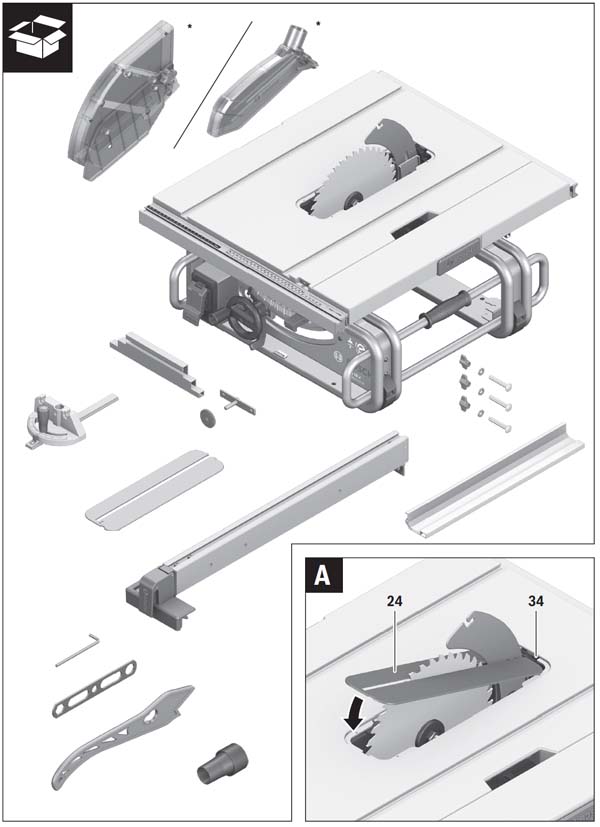

Стандартная комплектация настольной циркулярной пилы GTS-10 j

• Настольная дискова пила з монтированным пильным диском 26 і распорным клином 25
• Угловой упор 3
• Профильная рейка 28
• Набор для крепления "Профильная рейка" 40 (направляющий щиток, гайка з накаткой, винт, подкладная шайба)
• Параллельный упор 10
• Дополнительный параллельный упор 37
• Набор для крепления "Дополнительный параллельный упор" 38 (3 крепежных гвинта, 3 подкладные шайбы, 3 барашковые гайки)
• Шестигранный ключ 21
• Шестигранный ключ 64
• Kольцевой гаечный ключ 22
• Толкатель 23
• Плита-вкладыш 24
• Адаптер отсасывания 32
• Защитный кожух 6.x*

* виконання в зависимости от конкретной страны

GTS-10 j Загальний вигляд настольной циркулярной пилы

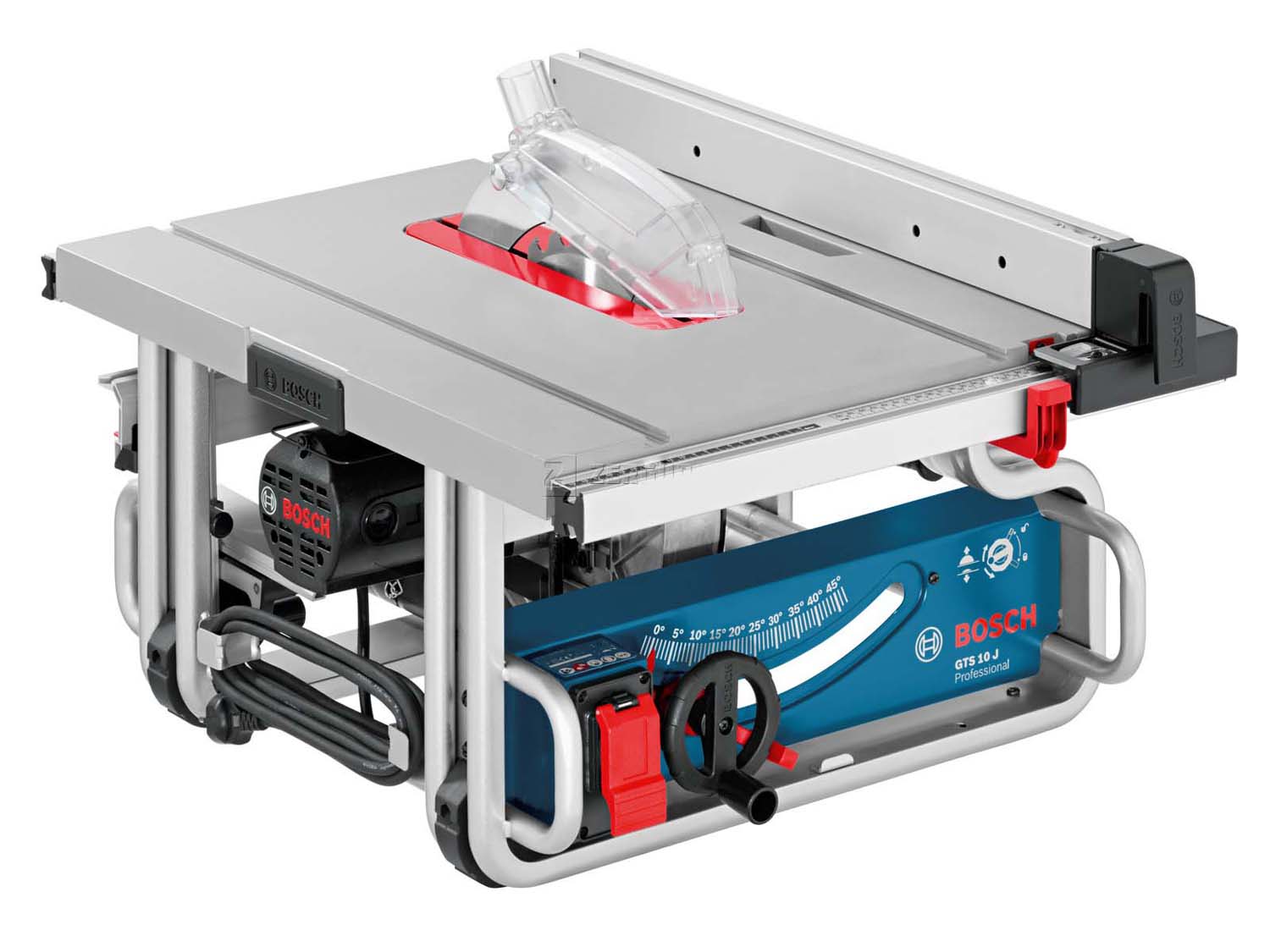

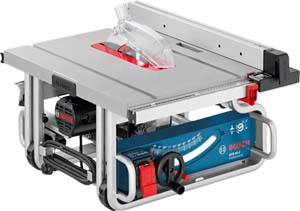

фото настольной циркулярной пилы GTS-10 j. Дивитись у збільшеному масштабі

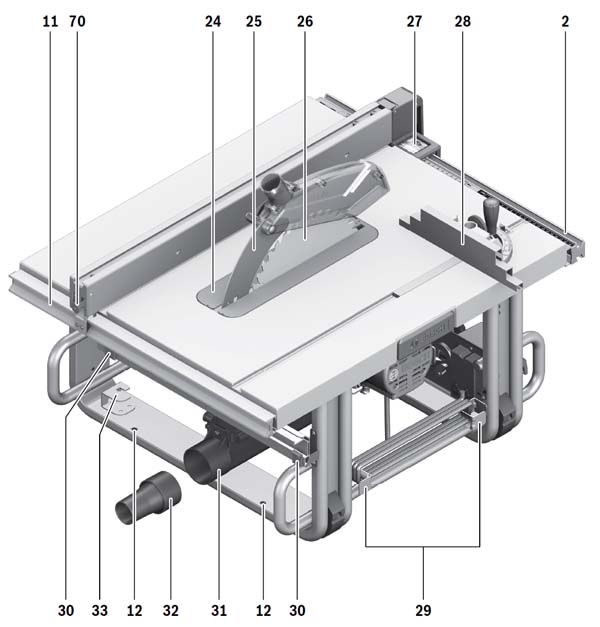

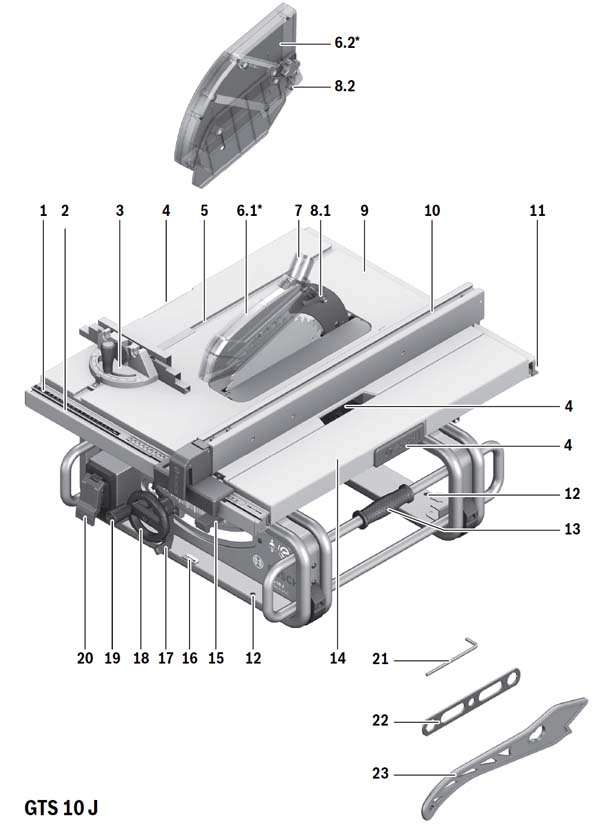

Розташування складових частин циркулярной пилы GTS-10 j

Список складових частин циркулярной пилы GTS-10 j

1. Шкала для регулювання расстояния между пильным диском і параллельным упором 10
2. Направляющий паз параллельного упора 10
3. Угловой упор
4. Углубления для захвата
5. Направляющий шлиц для углового упора
6. Защитный кожух з зажимным рычагом* Защитный кожух з зажимным винтом і боковым защитным щитком *
7. Отсасывающий патрубок на защитном кожухе
8. Зажимной рычаг для фиксации защитного кожуха 6.1 Зажимной винт для фиксации защитного кожуха 6.2
9. Стол пилы
10. Параллельный упор
11. V-образный направляющий паз на столе для параллельного упора
12. Отверстия для крепления
13. Ручка для переноса
14. Удлинитель стола
15. Затискна ручка удлинителя стола
16. Крепежный язычок для верстка GTA 600
17. Фиксирующий рычаг для налаштування вертикального угла распила
18. Маховичок
19. Кривошипная рукоятка для поднятия і опускания пильного диска
20. Защитная крышка выключателя
21. Шестигранный ключ (5 мм)
22. Кольцевой гаечный ключ (23 мм)
23. Толкатель
24. Плита-вкладыш
25. Распорный клин
26. Пильный диск
27. Лупа
28. Профильная рейка
29. Скоба для крепления кабеля
30. Крепежная скоба для хранения дополнительного упора
31. Патрубок для выброса опилок
32. Адаптер отсасывания опилок
33. Крепление для хранения защитного кожуха
34. Выемки под плиту-вкладыш
35. Затискна ручка параллельного упора
36. V-образная направляющая параллельного упора
37. Дополнительный параллельный упор
38. Набор для крепления "Дополнительный параллельный упор"
39. Направляющая рейка углового упора
40. Набор для крепления "Профильная рейка"
41. Крепежный винт патрубка для выброса опилок
42. Затискна гайка
43. Рычаг фиксации шпинделя
44. Прижимной фланец
45. Шпиндель робочого инструмента
46. Опорный фланец
47. Указатель угла распила (вертикального)
48. Шкала угла распила (вертикального)
49. Ручка фиксирования произвольного угла распила (горизонтального)
50. Указатель угла на угловом упоре
51. Индикатор расстояния стола
52. Кнопка увімкнення
53. Гайка з накаткой профильной рейки
54. Винт з крестовым шлицем для налаштування упора 55
55. Упор для угла распила 0° (вертикального)
56. Винт указателя угла распила (вертикального)
57. Винт з крестовым шлицем для налаштування упора 58
58. Упор для угла распила 45° (вертикального)
59. Винты з внутренним шестигранником (5 мм) спереди для налаштування параллельности пильного диска
60. Винты з внутренним шестигранником (5 мм) сзади для налаштування параллельности пильного диска
61. Винт для индикатора расстояния стола
62. Винт указателя расстояния параллельного упора
63. Юстировочные винты плиты-вкладыша
64. Ключ-шестигранник (2 мм)
65. Крепление для хранения набора для крепления "Дополнительный параллельный упор"
66. Крепежная скоба для хранения адаптера отсасывания
67. Крепежная гайка для кольцевого гаечного ключа і подвешивания толкателя
68. Крепление для хранения ключа-шестигранника
69. Крепежная скоба для хранения углового упора
70. Винт налаштування зажимного зусилля направляющей 36
71. Винты з внутренним шестигранником (5 мм) для налаштування параллельности параллельного упора

*Изображенные или описанные принадлежности не входят в стандартный объем поставки.

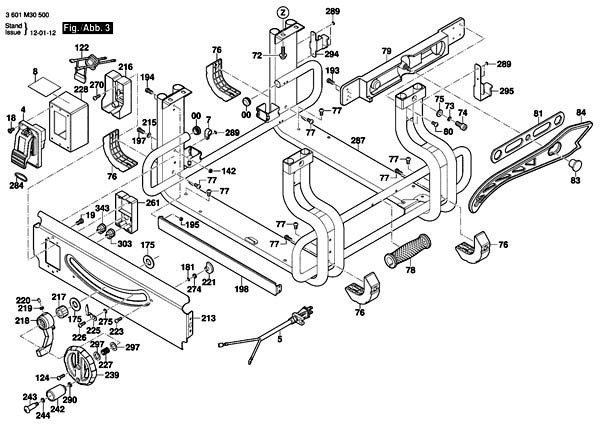

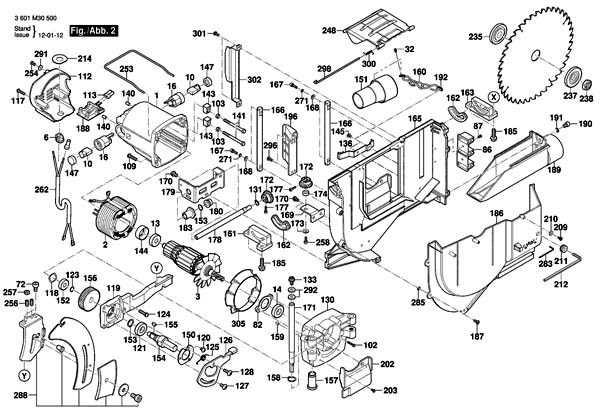

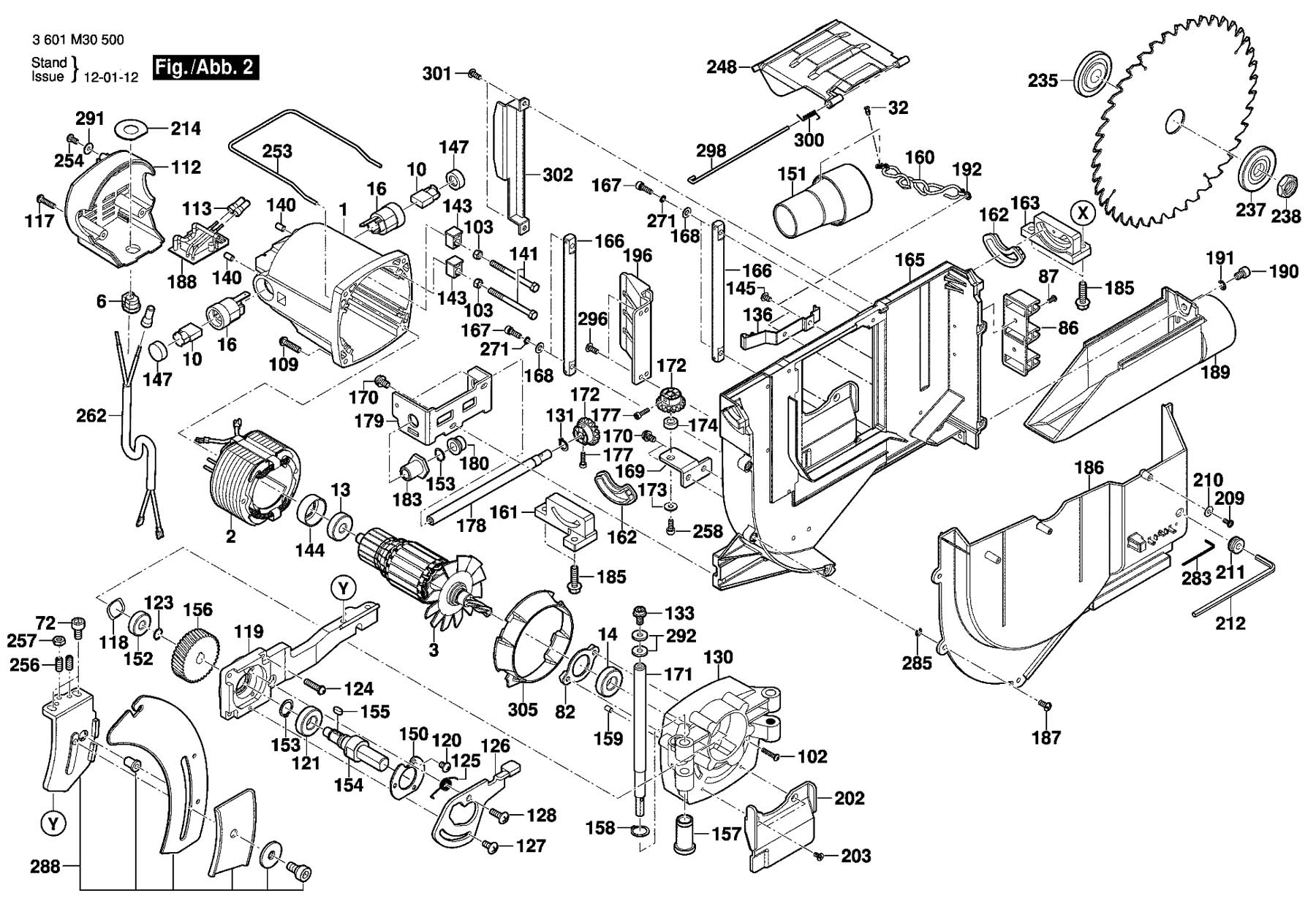

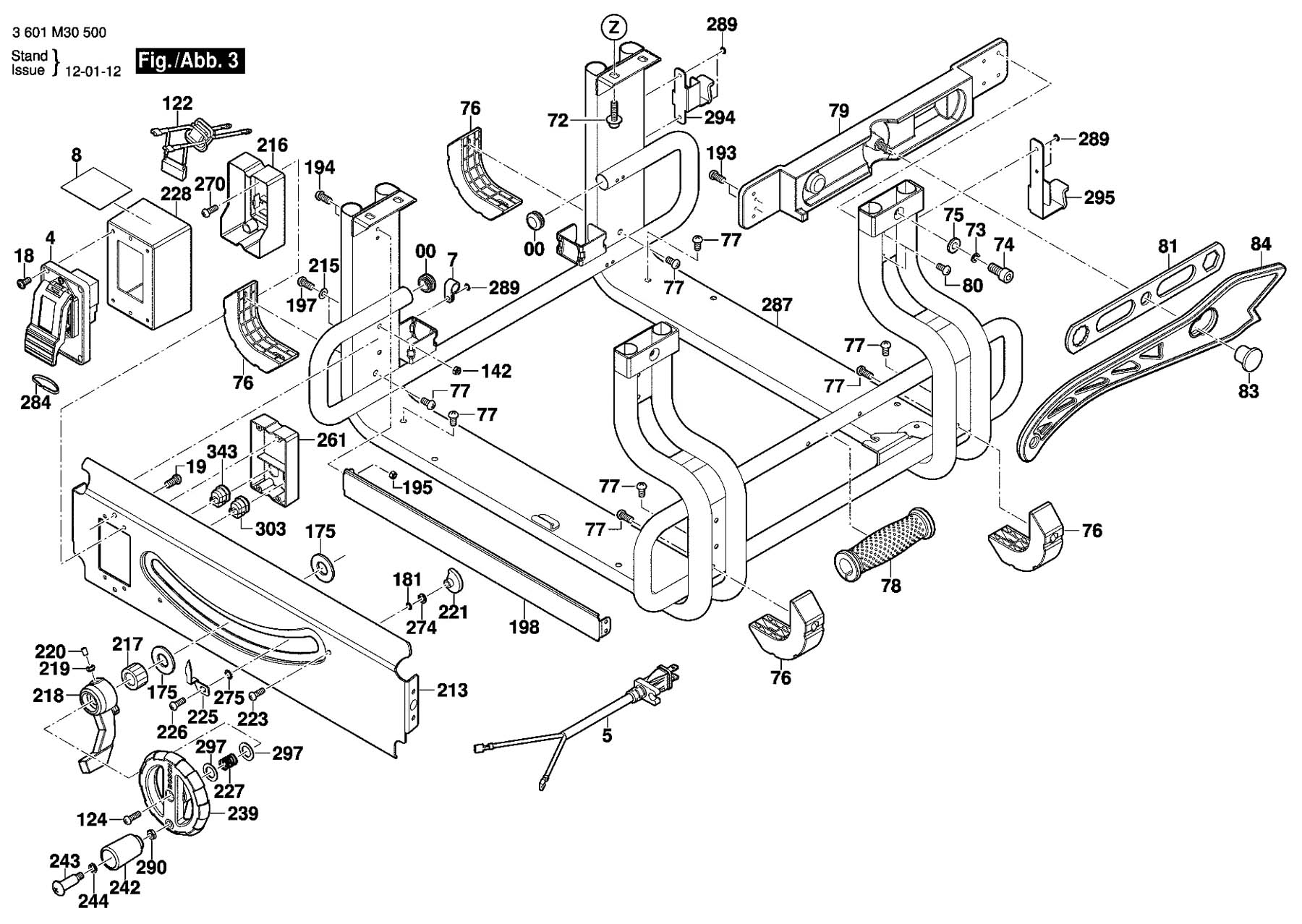

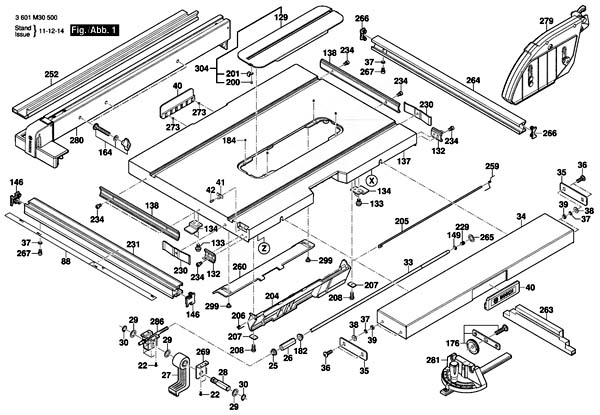

GTS-10 j Пила циркулярная настольная. Схема і детали сборки

GTS-10 j Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

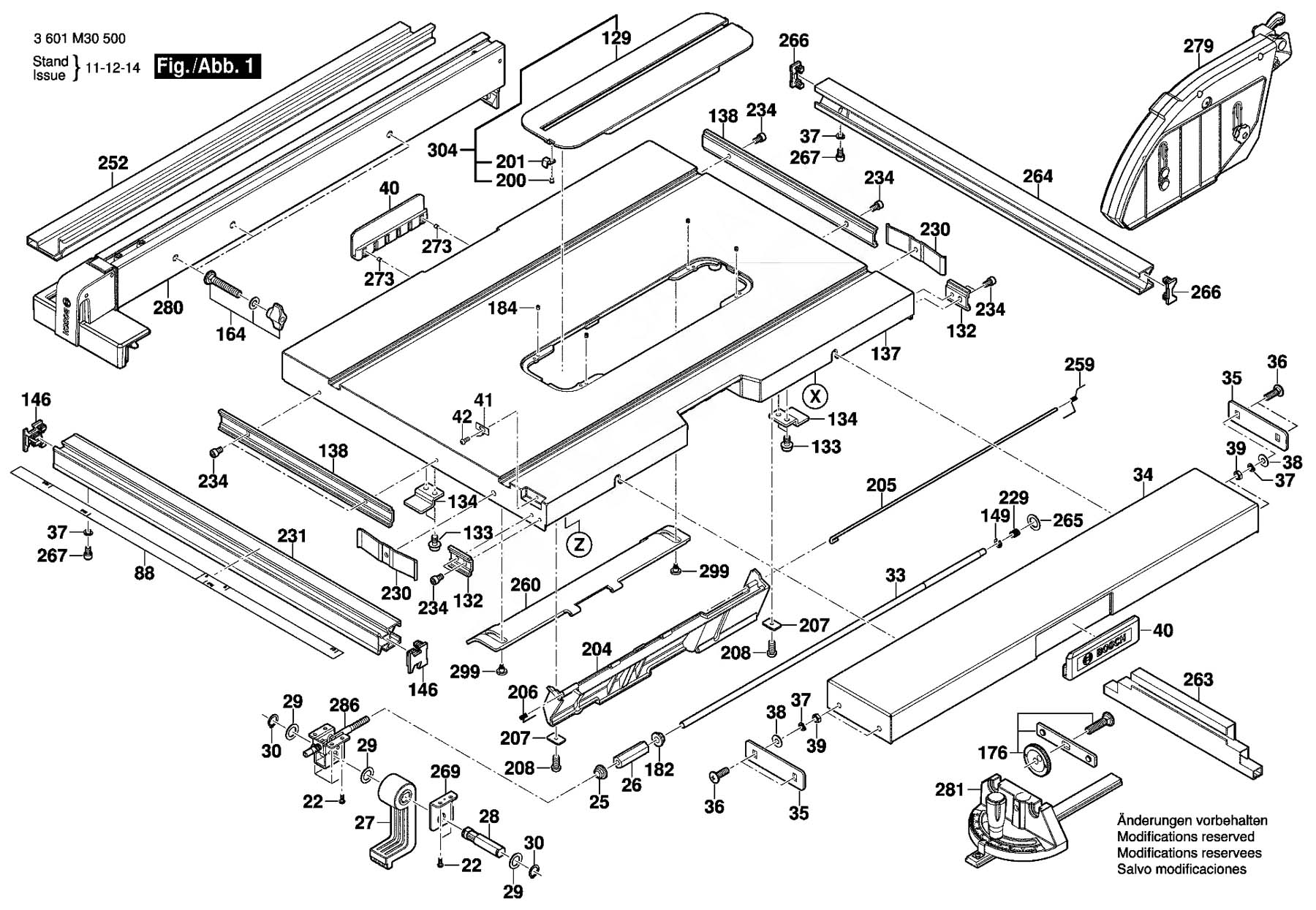

GTS-10 j Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

GTS-10 j Пила циркулярная настольная. Схема і детали сборки. Дивитись у збільшеному масштабі

GTS-10 j Циркулярная пила. Відеоролик

Технічні характеристики циркулярной настольной пилы GTS-10 j

Наименование параметра	Makita 2704	Makita MLT100	Bosch PTS 10	Bosch GTS 10 j	Bosch GTS 10 xc	AEG TS 250 K
Основні параметри
Частота обертання шпинделя диска на холостом ходу, об/мин	4800	4300	5000	3650	3200	4800
Наружный диаметр пильного диска х посадочный диаметр, мм	260 х 30	260 х 30	254 х 30	254 х 30	254 х 30	254 х 30
Максимальная глубина пиления под углом 90°, мм	93	93	93	79	79	90
Максимальная глубина пиления под углом 45°, мм	64	64	64			62
Угол наклона шпинделя диска, град	-0,5..45,5°	0..45°	0..45°	-2..47°	-2..47°	0..45°
Розміри робочого стола (ДхШ), мм	1045 х 665	620 х 610	955 х 685	642 х 572	759 х 584	1020 х 745
Розміри робочого стола з расширением (ДхШ), мм	1066 х 753		1,155 х 835			1020 х 745
Материал робочого стола	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий	Литой алюминий
Диаметр патрубка для пылесборника, мм	60					58
Електроустаткування пилы
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц
Номинальная потребляемая мощность двигуна, кВт	1,65	1,5	1,4	1,8	2,1	1,8
Тип двигуна	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный	Щеточный
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм		726 х 984 х 333
Масса пилы, кг	36	34.8	35	26	35	41,5
