Акула-2М Верстат круглопильный многодисковый двухвальный
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата Акула-2М

Производителем круглопильного верстата Акула-2М является - Завод деревообрабатывающего оборудования ЭнергоТех, ООО, г. Барнаул.

В 1998 году несколько сотрудников НПО «Алтайский научно-исследовательский институт технологии машиностроения», разработчики новых технологий і оборудования организовали фирму, названную в післядствии ООО «ЭнергоТех».

В настоящее время выпускается более 50 наименований современного деревообрабатывающего оборудования.

Акула-2М Верстат круглопильный многодисковый для поздовжньої распиловки брусьев. Назначение, область применения

Дисковый многопильный двухвальный верстат Акула-2М предназначен для распиловки двух, трех-кантного бруса (лафета) различных древесных пород на обрезной пиломатериал (доска, брус).

Многопил Акула-2М може быть использован в качестве верстата второго ряда після горизонтальной пилорамы (ленточной или дисковий) или брусующего верстата в составе высокопроизводительной деревообрабатывающей линии.

Верстат Акула-2М относится к многопилам тяжелого класса і пригодны для ипользования в крупном производстве обрезного пиломатериала.

Основное преимущество данного верстата ето огромная производительность пиломатериала, при относительно небольшой толщине пропила дисков. Двухвальная технология позволяет получать пиломатериал шириной до 210 мм, также возможно использование одного вала і комбинации разных диаметров дисковых пил.

Принцип роботи і особливості конструкції верстата Акула-2М

Многопильный верстат Акула-2М - двухвальный дисковый верстат на котором производится подача пиломатериала при помощи рифленых приводных валов. Верстат имеет надежную когтевую защиту, предотвращающую обратный ход пиломатериала при работе.

Пильные валы имеют консольное крепление для удобства замены пил. Они напрямую соединены з валами електродигателей, что упрощает конструкцию і уменьшает потери мощности.

Установка дисковых пил на пильные валы (шпиндели) верстата осуществляется на шпоночное соединение і крепится гайкой. Максимальное количество пил 10 шт.

Расстояние между пилами (толщина пиломатериала) регулируется проставами, размер і количество которых должен быть достаточным для выпиливания основних рыночных размеров толщины доски (бруска).

Цикличность заточки пил зависит от типа древесины і обычно составляет не более одного раза за рабочую смену.

Механізм подачі бруса состоит из четырех приводных вальцев: два подающих і два принимающих. Механізм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привід подачі имеет отдельный електродвигатель з редуктором.

Макимальная высота заготовки (максимальная высота пропила) до 210 мм - позволяет производить широкий ассортимент продукции.

Ширина заготовки не ограничена - позволяет распускать заготовки лафета любой ширины за несколько проходов.

Преимущества многопильного верстата Акула-2М:

• Высота пропила до 210 мм - при работе 2 валам і 20 пилами по 350 мм позволяет производить широкий ассортимент продукции.
• Возможность роботи 1 валом - При необходимости на станке Акула 2м возможно производить распиловку только нижним валом, в таком случае можно использовать пилы меньшего диаметра: пилы 450 мм пропил до 160 мм / пилы 400 мм пропил до 130 мм / пилы 350 мм пропил до 110 мм.
• Расстояние между крайними пилами 700 мм - увеличенный размер постава позволит мати запас в случае пиления неровных заготовок ( а также з широким комелем).
• Плавная регулировка ходу - позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность верстата.
• Плавный пуск двигуна - обеспечивает защиту от перегрузки в електрической сети.
• Прямая посадка шпинделя на двигатель - сохраняет всю мощность двигуна для более високою производительности.
• Две когтевые защиты (верхняя і нижняя) на входе верстата - обеспечивает дополнительную безопасность оператора при работе верстата.
• Наличие амперметра - позволяет отслеживать уровень нагрузки і предотвращать возможную критическую ситуацию.
• Быстрая регулировка - регулировка высоты прижимных рябух производится одновременно от одного штурвала, что ускоряет процесс регулировки.
• Обогрев електроники - в базовой комплектации верстат укомплектован обогревом електроники, что позволяет осуществлять работу по распиловке в отрицательных температурах.
• Увеличенный вес до 3000 кг - толщина стенок металла 16 мм позволяет исключить наличии вибрации при пилении, а значит повышается качество пиломатериала.

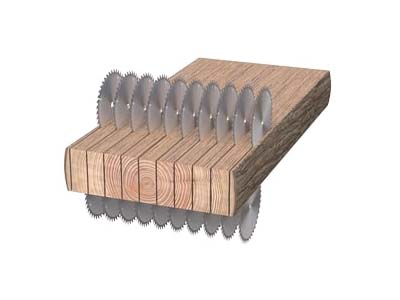

Схема распила на многопильном станке Акула-2М

Схема распила на многопильном станке Акула-2М

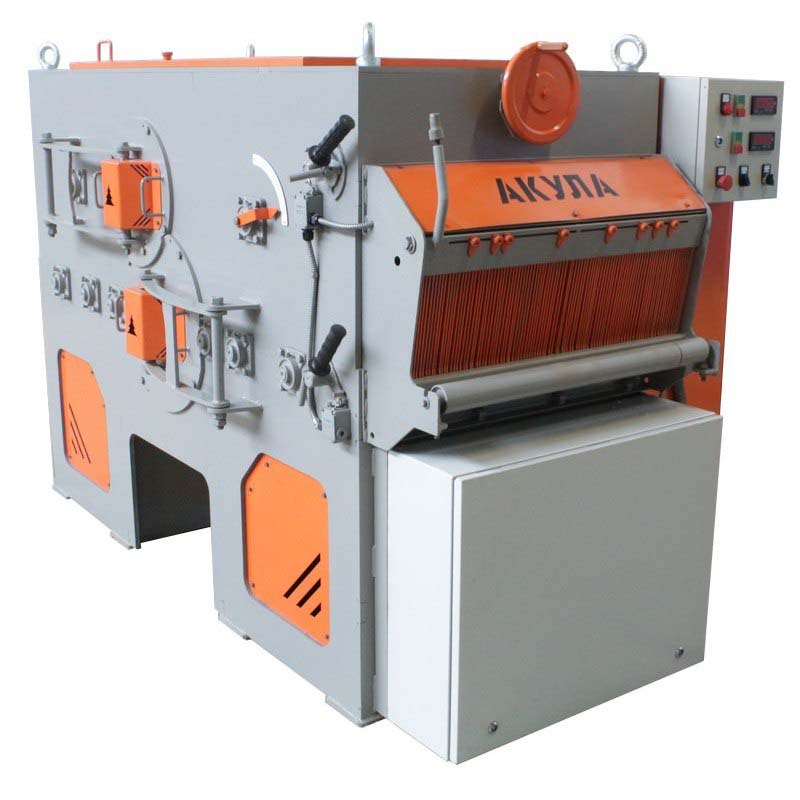

Загальний вигляд круглопильного верстата Акула-2М

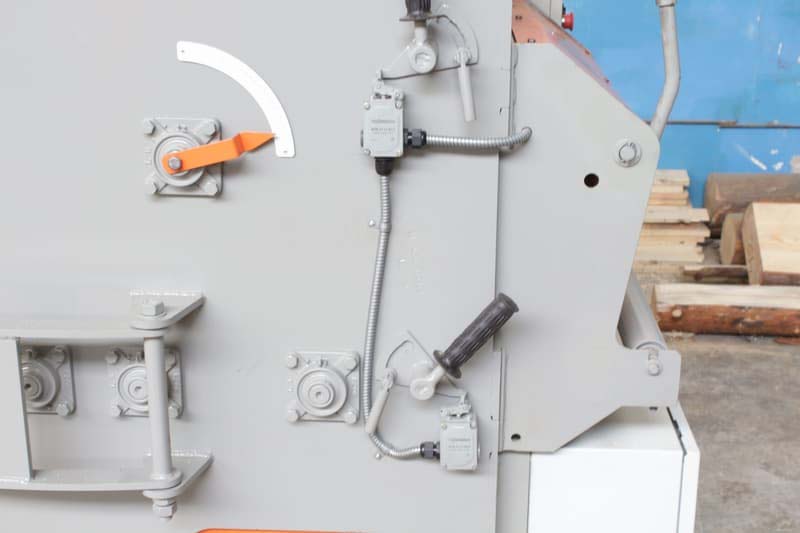

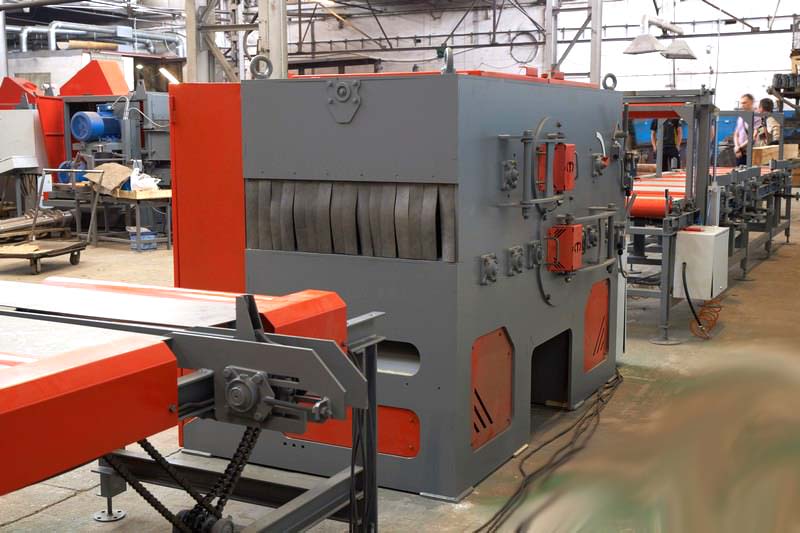

Фото многопильного верстата Акула-2М

Фото многопильного верстата Акула-2М

Фото многопильного верстата Акула-2М

Фото многопильного верстата Акула-2М

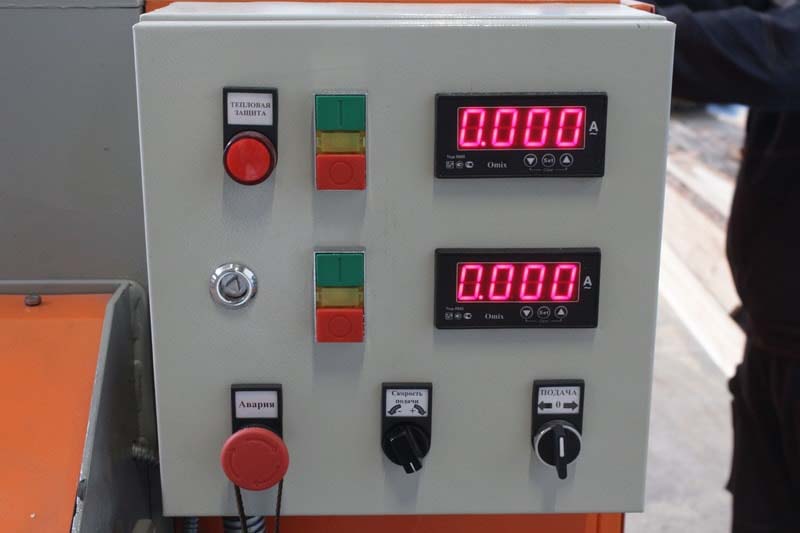

Пульт керування многопильного верстата Акула-2М

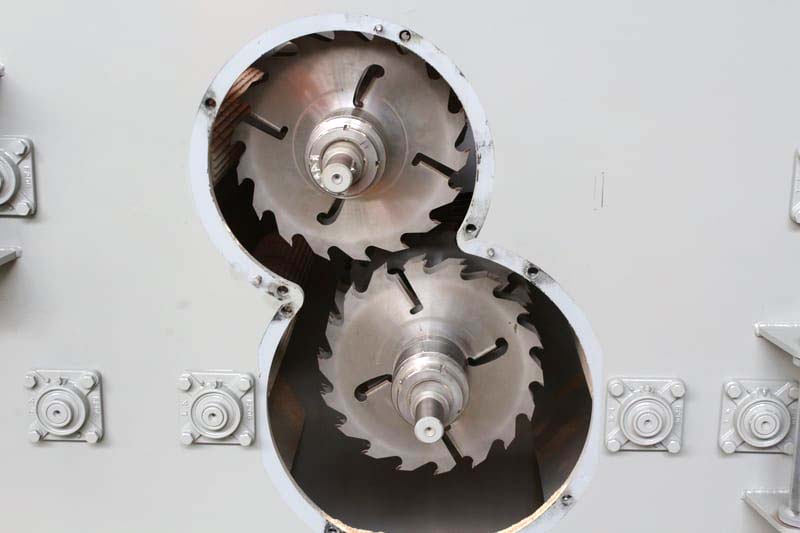

Рабочая зона многопильного верстата Акула-2М

Рабочая зона многопильного верстата Акула-2М

Акула-2М Верстат круглопильный для поздовжньої распиловки брусьев. Відеоролик.

Технічні характеристики верстата Акула-2М

Наименование параметра	Триумф-300	Акула-2М
Основні параметри верстата
Наибольшая толщина обрабатываемого материала (высота пропила), мм	160	210
Просвет верстата, мм	открыт	750
Максимальное количество устанавливаемых пил	6	10
Скорость подачі материала, м/мин	6, 9, 12	до 18,5
Наименьшая длина обрабатываемого материала, м	1,2	1,2
Диаметр дисковий пилы, мм	300, 350, 400, 450	300, 350, 400, 450
Диаметр пильного вала, мм	75	75
Количество пильных валов	1 (нижний)	2
Наибольшее расстояние между крайними пилами, мм	300	700
Частота обертання пильного вала, об/мин	3000	3000
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	3
Електродвигун пилы, кВт (об/мин)	22/ 30 (3000)	30/ 37/ 45/ 55
Електродвигун подачі, кВт	1,1	3
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	2000 х 1400 х 1330	2310 х 1410 х 1570
Масса верстата, кг	1000	2900
