Відомості про виробника круглопильного верстата ДПА-550

Производителем круглопильного верстата ДПА-550 является - Завод деревообрабатывающего оборудования ЭнергоТех, ООО, г. Барнаул.

В 1998 году несколько сотрудников НПО «Алтайский научно-исследовательский институт технологии машиностроения», разработчики новых технологий і оборудования организовали фирму, названную в післядствии ООО «ЭнергоТех».

В настоящее время выпускается более 50 наименований современного деревообрабатывающего оборудования.

Верстати, выпускаемые заводом Энерготех, ООО

Алтай ДПА-550 Верстат круглопильный двухдисковый для поздовжньої горизонтальной распиловки. Назначение, область применения

Дисковые пилорамы Алтай (ДПА) были разработаны на заводе деревообрабатывающего оборудования ЭнергоТЕХ в 2008 г. Пилорама дискова Алтай ДПА-550 используется для производства: обрезной і необрезной доски, бруса, шпалы, брусков, рейки, штакетника і др.

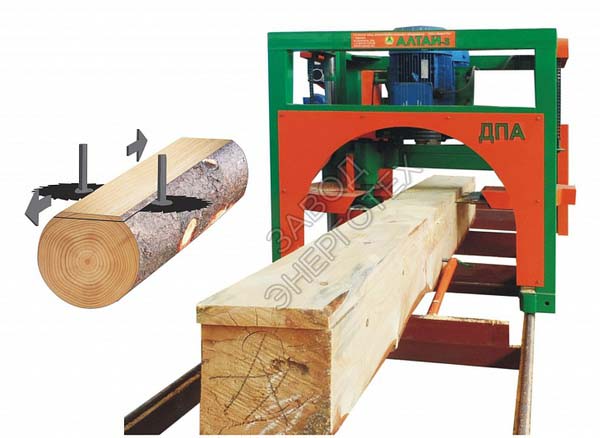

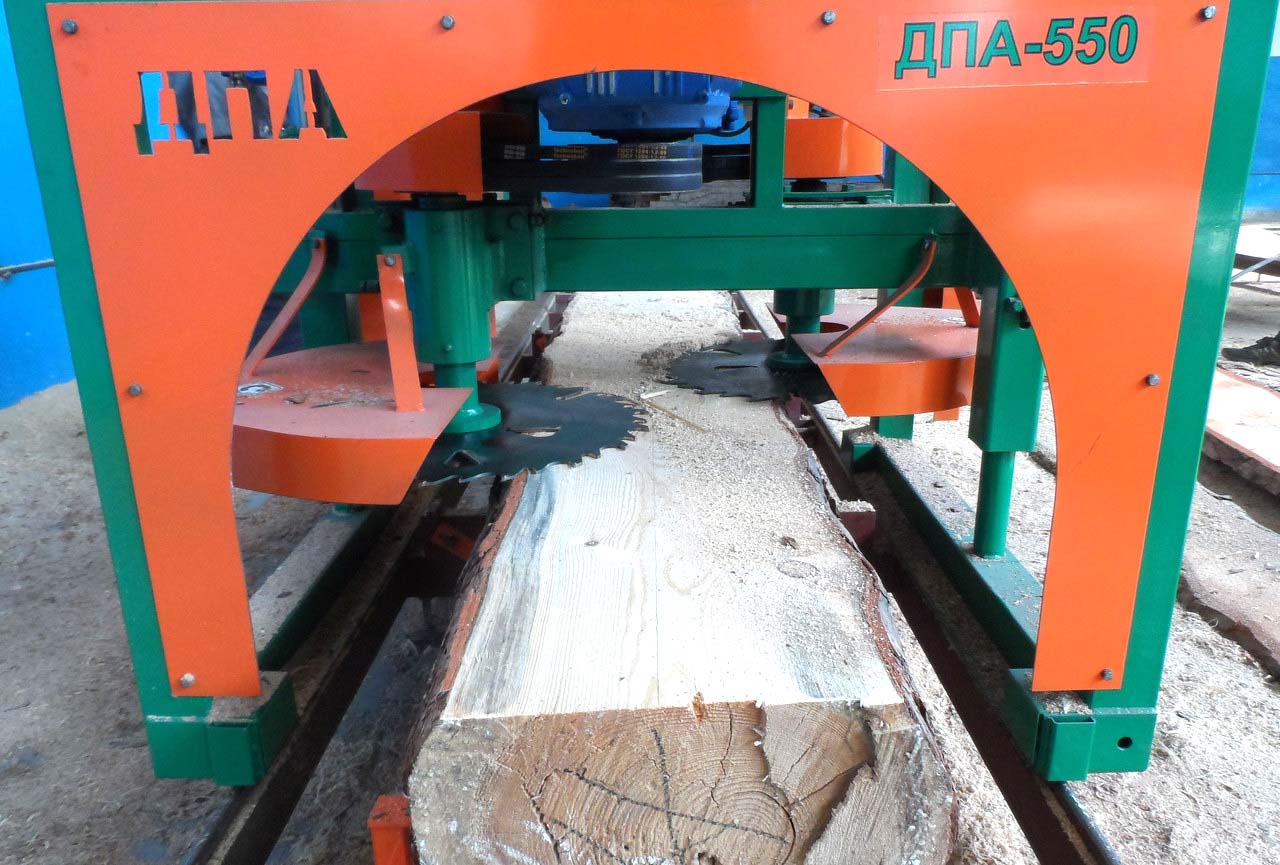

Пилорама дискова - верстат круглопильный двухдисковый ДПА-550 производит горизонтальную распиловку двумя дисковыми пилами, перемещаясь по рельсам, вдоль нерухомого бревна.

Принцип роботи і особливості конструкції верстата ДПА-550

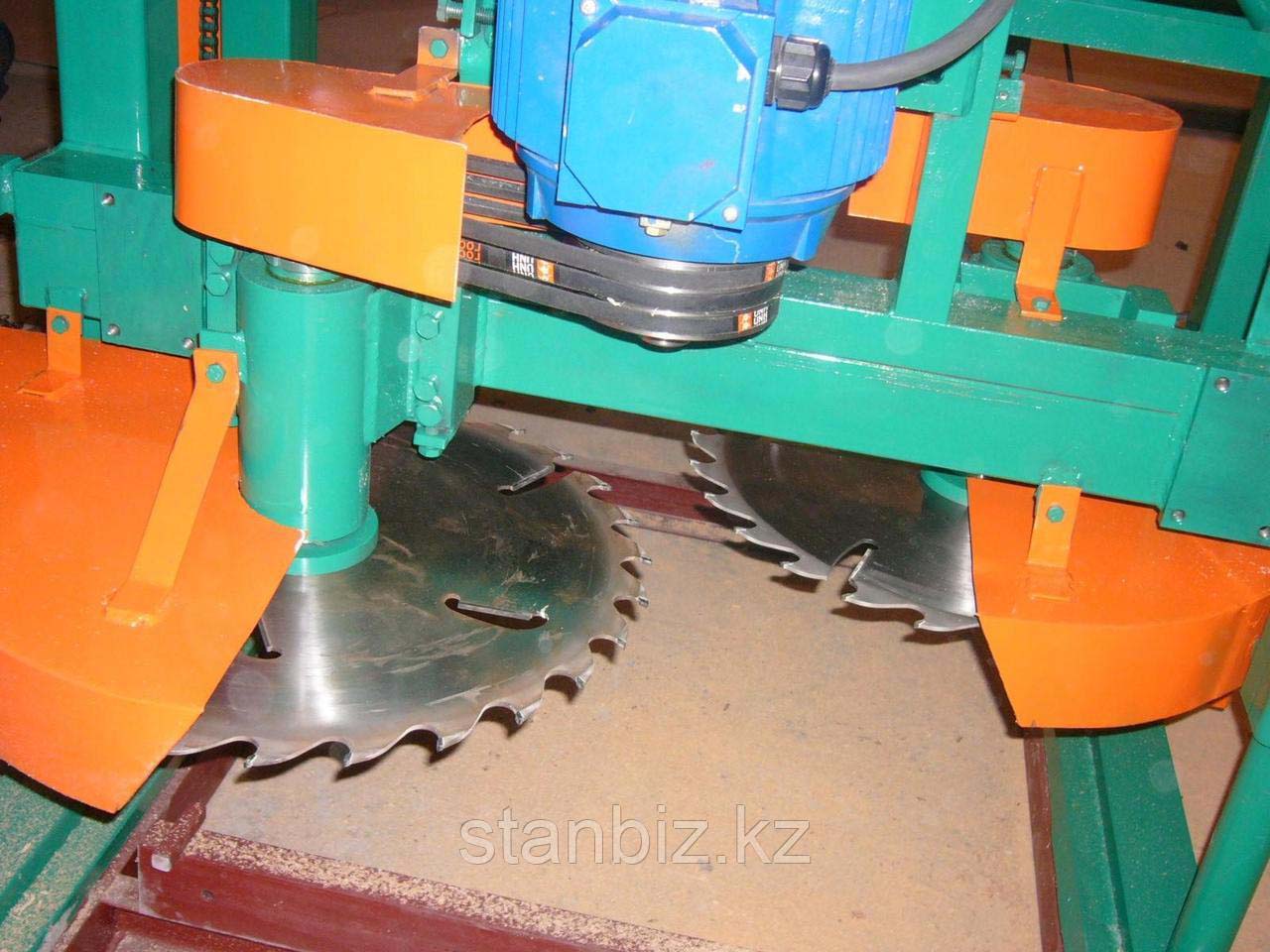

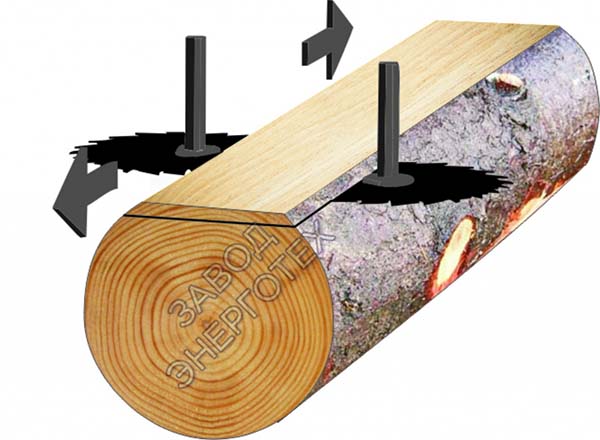

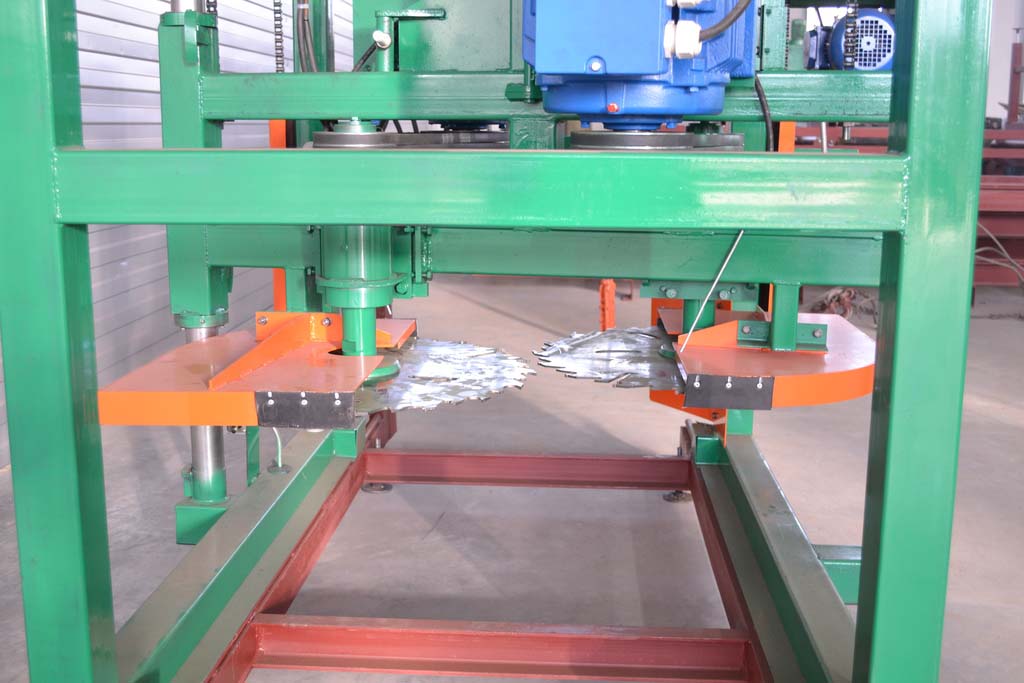

Для распиловки применяются пильные диски диаметром от 450 до 600 мм из высокопрочной стали з твердосплавными зубьями. Диски расположены горизонтальной плоскости, з перекрытием 5-10 мм. Горизонтальная дискова пилорама имеет производительность выше, чем однодискова.

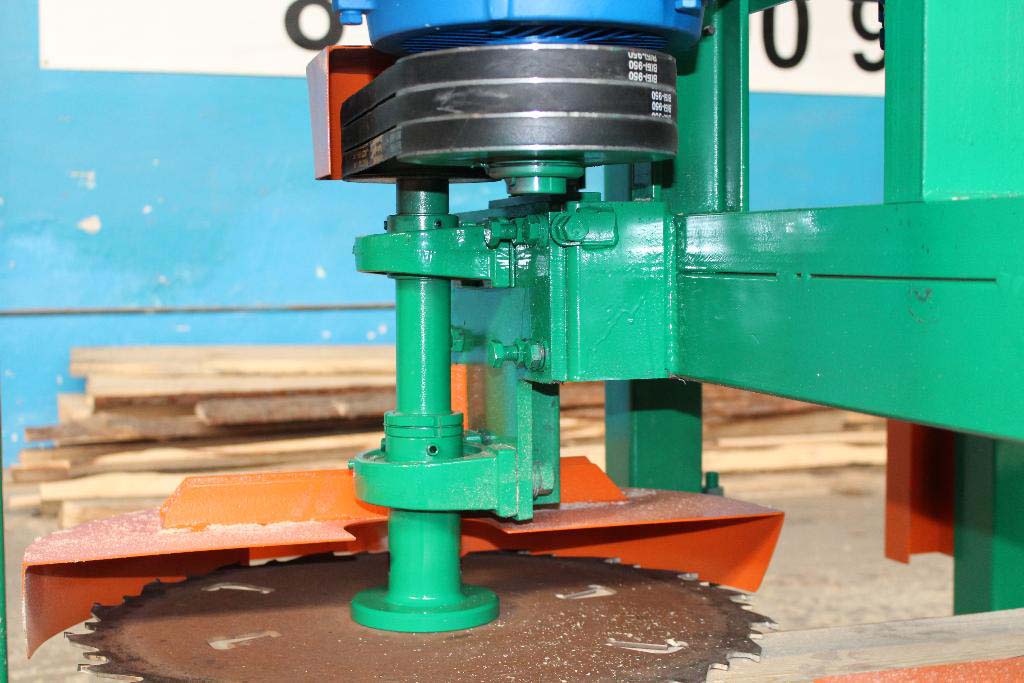

Каждая дискова пила имеет свой електродигатель: верстати ДПА-450, ДПА-500 і ДПА-550 передают вращение пильным валам через шкивы, на станке ДПА-600 пильные валы имеют прямой привод.

Верстат ДПА-550 стационарного типа. Привід подачі пильного блока може быть как ручным так і електромеханическим.

Режущим инструментом является дискова пила как простая, так і з победитовыми напайками отечественного или импортного производства. Диаметр посадочный - 50 мм.

Модифікації дисковых горизонтальных пилорам Алтай

ДПА-450 - Диаметр устанавливаемых пил (пильных дисков) Ø 450 мм
ДПА-500 - Диаметр устанавливаемых пил (пильных дисков) Ø 500 мм
ДПА-550 - Диаметр устанавливаемых пил (пильных дисков) Ø 550 мм
ДПА-600 - Диаметр устанавливаемых пил (пильных дисков) Ø 600 мм. Прямой привод

Отличие пилорам заключается в максимальном размере обрабатываемого бревна, мощности установленных двигателей і в конечном счете - производительности.

Кроме того, производитель предлагает дополнительные опции, также повышающие производительность і удобство експлуатации:

Кромкообрезной блок

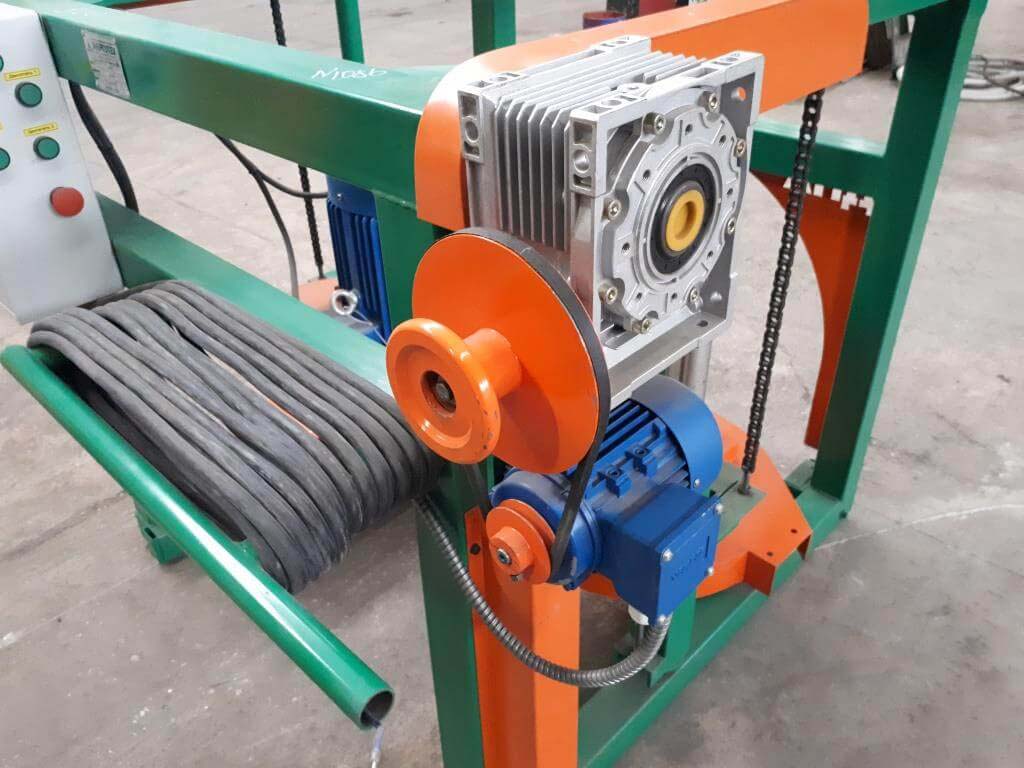

Узел механической подачі пильного блока
Электронная линейка "Micron4" для автоматичною налаштування толщины распила
Плавная подача з частотним преобразователем для одной координаты

Какая пилорама лучше всего подходит для пиления березы ?

Для пиления твердых пород древесины (особенно березы) производитель рекомендует модель ДПА-600.

Обычно береза распиливается на необрезную доску, поетому применение угловых пилорам при етом не целесообразно. Дискова пилорама ДПА-600 имеет наибольшую ширину пропила в своем модельном ряде.

Пилорама дискова ДПА-600 комплектуется дисковыми пилами премиум класса Faba (Польша), которые имеют напайки №517 підвищеної твердости. Дынные пилы широко применяются для пиления именно твердых пород древесины. Их цена соответствует высокому качеству.

Верстат круглопильный двухдисковый ДПА-600 комплектуется двумя електродвигунами по 15 кВт каждый. Увеличенная мощность позволяет распиливать твердые породы леса без перегрузок.

В конструкції електродвигателей мощностью 15 кВт применяются підшипники підвищеної стойкости, позволяющие использовать технологию прямого приводу в пилораме ДПА-600. Применение прямого приводу облегчает обслуговування верстата і исключает возможную потерю мощности от ременной передачи.

Подготовка верстата ДПА-550 к работе

Установить секции путей на ровную поверхность і з помощью регулировочных шпилек (анкеров) выставить его в горизонтальной плоскости вдоль і поперек направляючих. Под анкерные шпильки подкладываются закладные пластины (100х100х6…8 мм і отв. под распорный анкерный болт не мене М12х100, смещённое к краю пластины). Пластины і анкерные болты в комплект поставки не входят. Пластины крепятся распорными анкерными болтами к бетонному основанию, і к ним привариваются анкерные шпильки (рис. 1).
После сварки, необходимо проверить з помощью уровня горизонтальность всей станины і прямолинейность її направляючих (рис. 2).
По завершении сборки, произвести проверку параллельности пильных дисков, в горизонтальной плоскости, относительно направляючих.
Подключить електропитание.
Произвести контрольный пропил. На плоскости пропила допускается ступенька на стыке пильных дисков высотой не более 1 мм.

Опис технологического процесса работ на ДПА-550

Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов
Бревно укладывается на опору, і позиционируется в зависимости от кривизны бревна, і фиксируется зажимами.
Распиловка начинается з подбора схеми распила.
В соответствии со схемой распила производится распиловка бревна.
Пиление возможно в обе стороны.
При необходимости производить поворот бревна.
Следует постоянно помнить, что в кінці різання ВОЗМОЖЕН ВЫБРОС ПИЛОМАТЕРИАЛА!

Регулювання і наладка ДПА-550

Необходимость в корректировке положения пильных дисков относительно друг друга і плоскости А (рис.2) може возникнуть в следующих случаях:

Замена пильных дисков одного производителя, на пильные диски другого производителя.
При существенном изменении плотности, твёрдости или структуры древесины, или её температуры.
После ремонтно-профилактических работ.
Если высота ступеньки на плоскости пропила превышает 1 мм.
При нарушении геометрии пиломатериала.

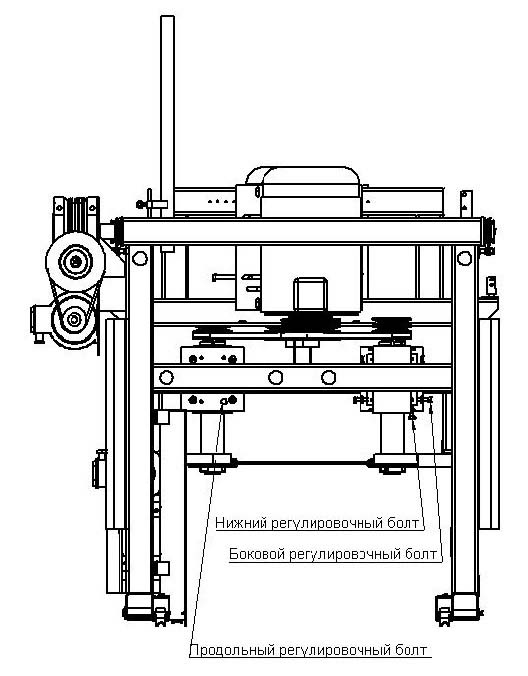

Регулювання пильных дисков вверх-вниз осуществляется нижними регулировочными болтами рис. 3. При необходимости ослабить болты крепления шпинделя к плите, і боковые регулировочные болты з одной стороны, чтобы по возможности не нарушать положение пильного диска в поперечном направлении.

Параллельность пильных дисков плоскости А рис.2 регулируется в поперечном і продольном направлениях, боковыми і продольными регулировочными болтами (рис. 3) соответственно. При необходимости ослабить болты крепления шпинделя к плите. Контроль положения пильных дисков осуществляется установкой на пильный диск уровня в продольном і поперечном направлениях, при условии, что плоскость А рис. 2 также проконтролирована уровнем.
