Триумф-300 Верстат дисковый многопильный
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата Триумф-300

Производителем круглопильного верстата Триумф-300 является - Завод деревообрабатывающего оборудования ЭнергоТех, ООО, г. Барнаул.

В 1998 году несколько сотрудников НПО «Алтайский научно-исследовательский институт технологии машиностроения», разработчики новых технологий і оборудования организовали фирму, названную в післядствии ООО «ЭнергоТех».

В настоящее время выпускается более 50 наименований современного деревообрабатывающего оборудования.

Триумф-300 Верстат дисковый многопильный для поздовжньої распиловки брусьев. Назначение, область применения

Дисковый многопильный верстат Триумф-300 предназначен для распиловки двух, трех-кантного бруса (лафета) различных древесных пород на обрезной пиломатериал (доска, брус).

Многопил Триумф-300 може быть использован в качестве верстата второго ряда після горизонтальной пилорамы (ленточной или дисковий) или брусующего верстата.

Принцип роботи і особливості конструкції верстата Триумф 300

Многопильный верстат Триумф-300 - одновальный дисковый верстат на котором производится подача пиломатериала при помощи рифленых приводных валов. Верстат имеет надежную когтевую защиту, предотвращающую обратный ход пиломатериала при работе.

Пильный вал имеет нижнее расположение і консольное крепление для удобства замены пил. Он напрямую соединен з валом електродигателя, что упрощает конструкцию і уменьшает потери мощности.

Установка дисковых пил на пильном валу (шпинделе) верстата осуществляется на шпоночное соединение і крепится гайкой. Максимальное количество пил 6 шт.

Расстояние между пилами (толщина пиломатериала) регулируется проставами, размер і количество которых должен быть достаточным для выпиливания основних рыночных размеров толщины доски (бруска).

Цикличность заточки пил зависит от типа древесины і обычно составляет не более одного раза за рабочую смену.

Механізм подачі бруса состоит из четырех приводных вальцев: два подающих і два принимающих. Механізм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привід подачі имеет отдельный електродвигатель з редуктором.

Макимальная высота заготовки (максимальная высота пропила) до 160 мм - позволяет производить широкий ассортимент продукции.

Ширина заготовки не ограничена - позволяет распускать заготовки лафета любой ширины за несколько проходов.

Диаметр і количество пил подбирается в зависимости от высоты бруса. Например, для распиливания лафета высотой до 160 мм понадобятся дисковые пилы Ø 450 мм, тогда как для пиления лафета высотой 70 мм будет достаточно пил, диаметр которых составит всего Ø 300 мм.

Уменьшение диаметра пил позволит секономить на их стоимости, уменьшить толщину пропила диска і увеличить полезный выход пиломатериала.

Преимущества многопильного верстата Триумф-300:

• Плавный пуск двигуна - обеспечивает защиту от перегрузки в електрической сети.
• Прямая посадка шпинделя на двигатель - сохраняет всю мощность двигуна для более високою производительности.
• Две когтевые защиты (верхняя і нижняя) на входе верстата - обеспечивает дополнительную безопасность оператора при работе верстата.

Загальний вигляд круглопильного верстата Триумф-300

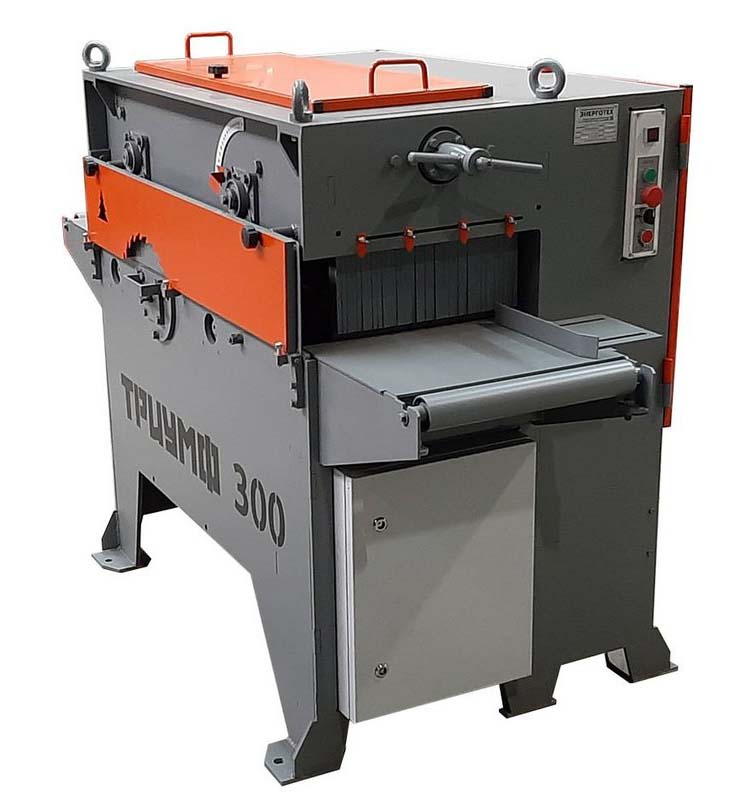

Фото многопильного верстата Триумф-300

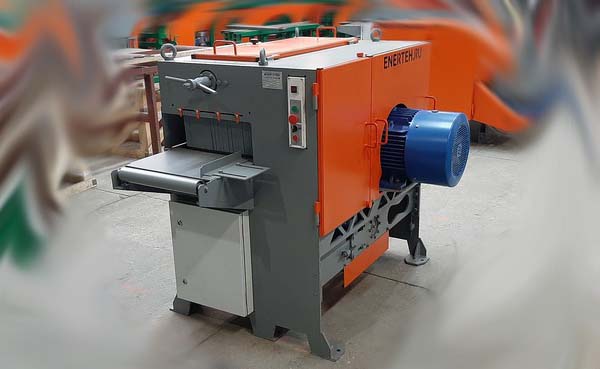

Фото многопильного верстата Триумф-300

Фото многопильного верстата Триумф-300 Дивитись у збільшеному масштабі

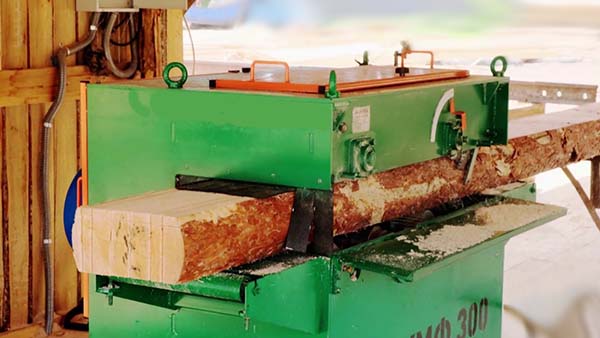

Фото многопильного верстата Триумф-300

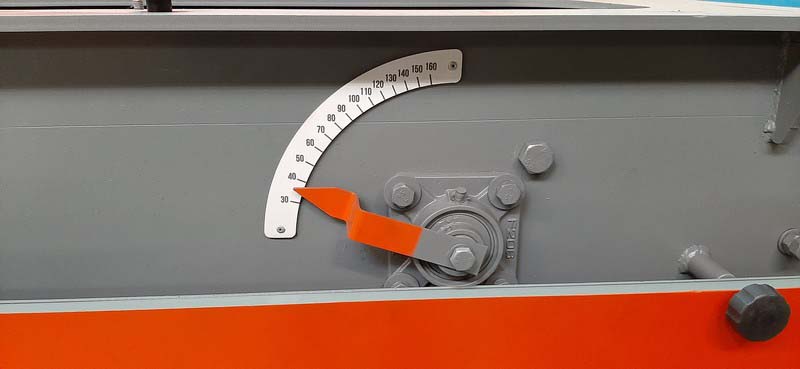

Указатель высоты подающего вала многопильного верстата Триумф-300

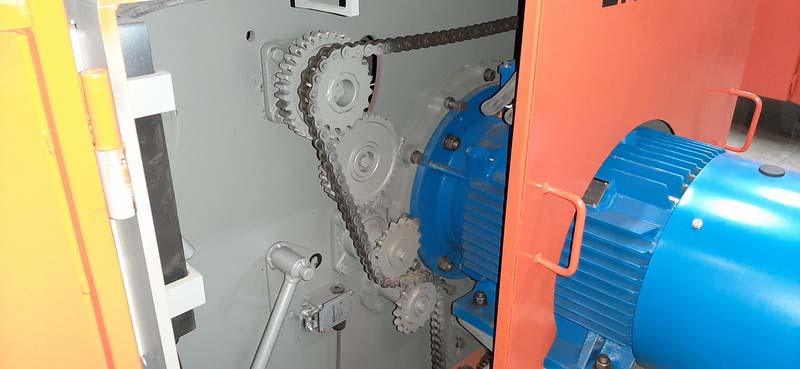

Механізм подачі многопильного верстата Триумф-300

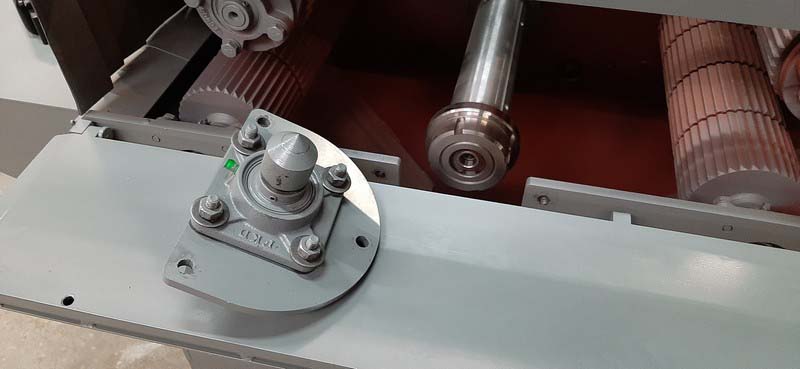

Упорный подшипник пильного вала многопильного верстата Триумф-300

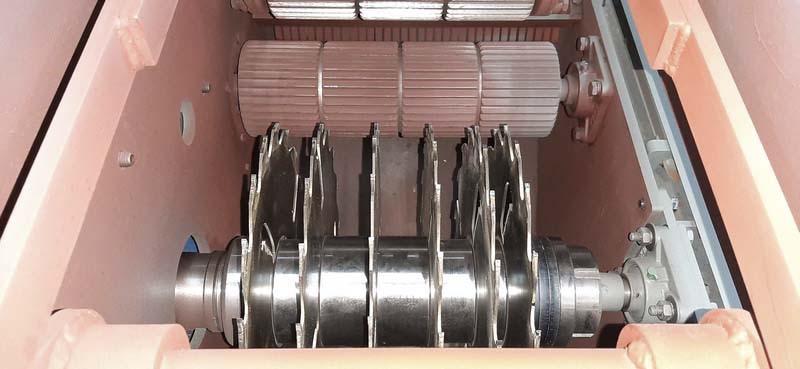

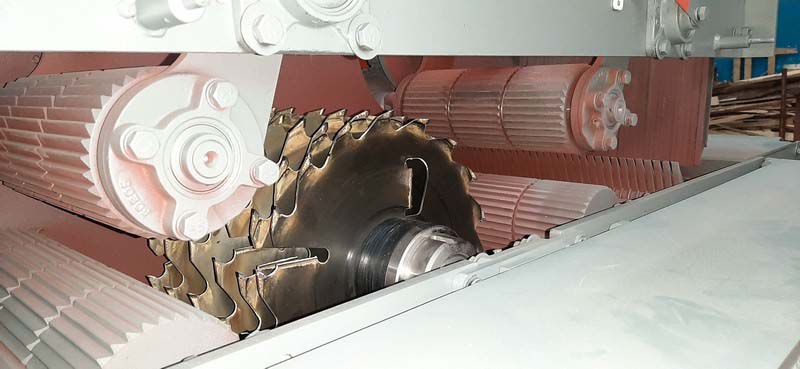

Рабочая зона многопильного верстата Триумф-300

Рабочая зона многопильного верстата Триумф-300

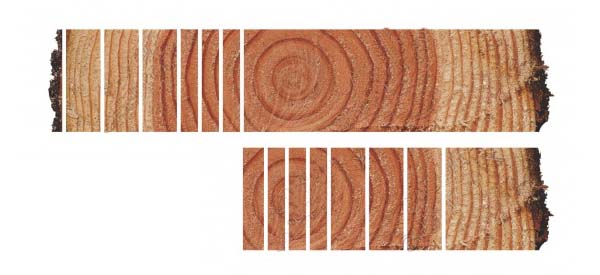

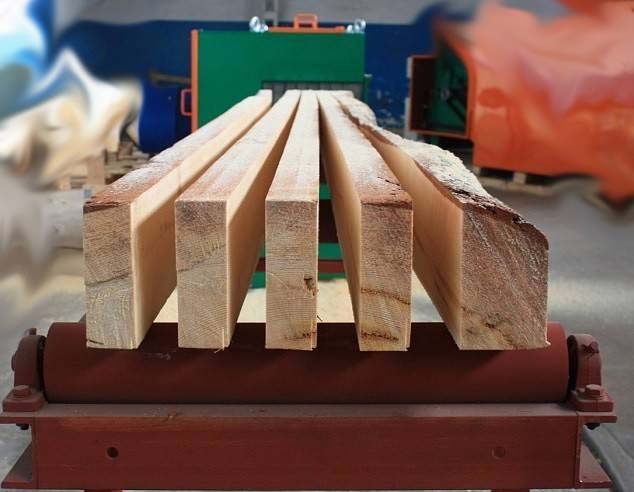

Схема распила на многопильном станке Триумф-300

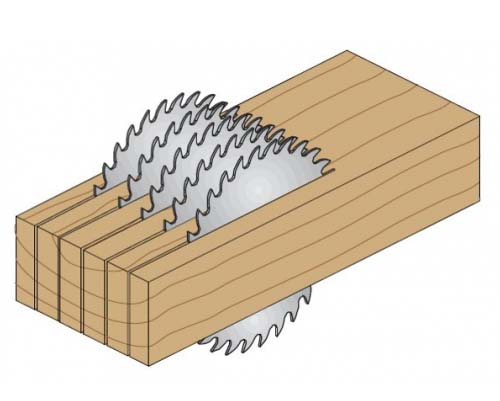

Схема распила широкого лафета на многопильном станке Триумф-300

Схема распила на многопильном станке Триумф-300

Триумф-300 Верстат круглопильный для поздовжньої распиловки брусьев. Відеоролик.

Технічні характеристики верстата Триумф-300

Наименование параметра	Триумф-300
Основні параметри верстата
Наибольшая толщина обрабатываемого материала (высота пропила), мм	160
Максимальное количество устанавливаемых пил	6
Скорость подачі материала, м/мин	6, 9, 12
Наименьшая длина обрабатываемого материала, м	1,2
Диаметр дисковий пилы, мм	300, 350, 400, 450
Диаметр пильного вала, мм	75
Количество пильных валов	1 (нижний)
Наибольшее расстояние между крайними пилами, мм	300
Частота обертання пильного вала, об/мин	3000
Електроустаткування верстата
Род тока питающей сети	380В 50Гц
Количество електродвигателей на станке, шт	2
Електродвигун пилы, кВт (об/мин)	22/ 30 (3000)
Електродвигун подачі, кВт	1,1
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	2000 х 1400 х 1330
Масса верстата, кг	1000
