ЦМ-120 Верстат круглопильный многодисковый одновальный
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата ЦМ-120

Производителем круглопильного верстата ЦМ-120 является Кировский станкостроительный завод, основанный в 1880 году.

ЦМ-120 Верстат круглопильный многодисковый для поздовжньої распиловки брусьев. Назначение, область применения

Дисковый многопильный одновальный верстат ЦМ-120 предназначен для распиловки двух, трех-кантного бруса (лафета) различных древесных пород на обрезной пиломатериал (доска, брус).

Многопил ЦМ-120 може быть использован в качестве верстата второго ряда після горизонтальной пилорамы (ленточной или дисковий) или брусующего верстата в составе высокопроизводительной деревообрабатывающей линии.

Верстат ЦМ-120 относится к многопилам тяжелого класса і пригодны для ипользования в крупном производстве обрезного пиломатериала.

Принцип роботи і особливості конструкції верстата ЦМ-120

Подача заготовки

На станке ЦМ-120 Э применена плавная регулировка скорости подачі заготовки от преобразователя частоти, что позволяет производить распиловку заготовки разной ширины і высоты без остановки на переналаштування скорости подачі, бесступенчатая скорость подачі до 30 м/мин;

Механізм подачі приводится в действие з помощью мотор-редуктора, через систему отклоняющихся і передающих звездочек, соединенных единой ланцюгю. Это позволяет синхронизировать скорость обертання подающих вальцов і обеспечить равномерность подачі бруса.

Подающие вальцы рифленые массивные осуществляют надежную (без проскальзывания) подачу бруса і обеспечивают высокую геометрию і точность получаемых пиломатериалов.

Верхние подающие вальцы регулируются вручную по толщине бруса через винтовую передачу.

Пильный узел

Шпиндель пильного вузла (пильный вал) - Ø 50 мм і установлен на высокоточных підшипниках SKF (FAG), исключающих биение пил.

Трёхопорное виконання пильного вала позволяет вести распиловку одновременно 8-ю пилами, при етом максимальное расстояние между крайними пилами 300 мм.

Третья опора пильного вала имеет быстросъемное виконання для замены постава пил.

Конструктивные особливості

• Массивная і тяжёлая станина, загальна масса верстата 2000 кг;
• Двойная когтевая защита на входе верстата препятствует выбросу заготовки і обеспечивает повышенную безопасность роботи на станке.
• Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения!
• Пульт керування удобный і понятный, позволяет оперативно управлять всеми функциями верстата.

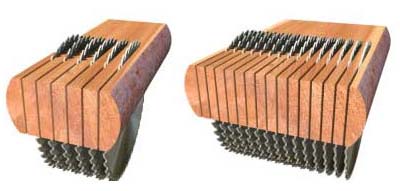

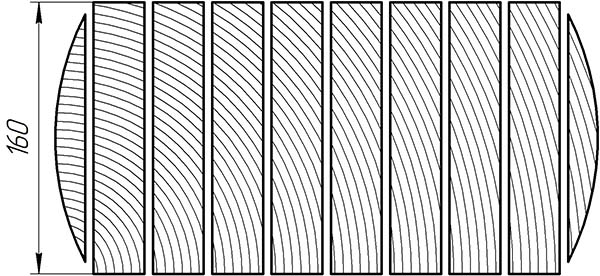

Схема распила на многопильном станке ЦМ-120

Схема распила на многопильном станке ЦМ-120

Схема распила на многопильном станке ЦМ-120

Загальний вигляд круглопильного верстата ЦМ-120

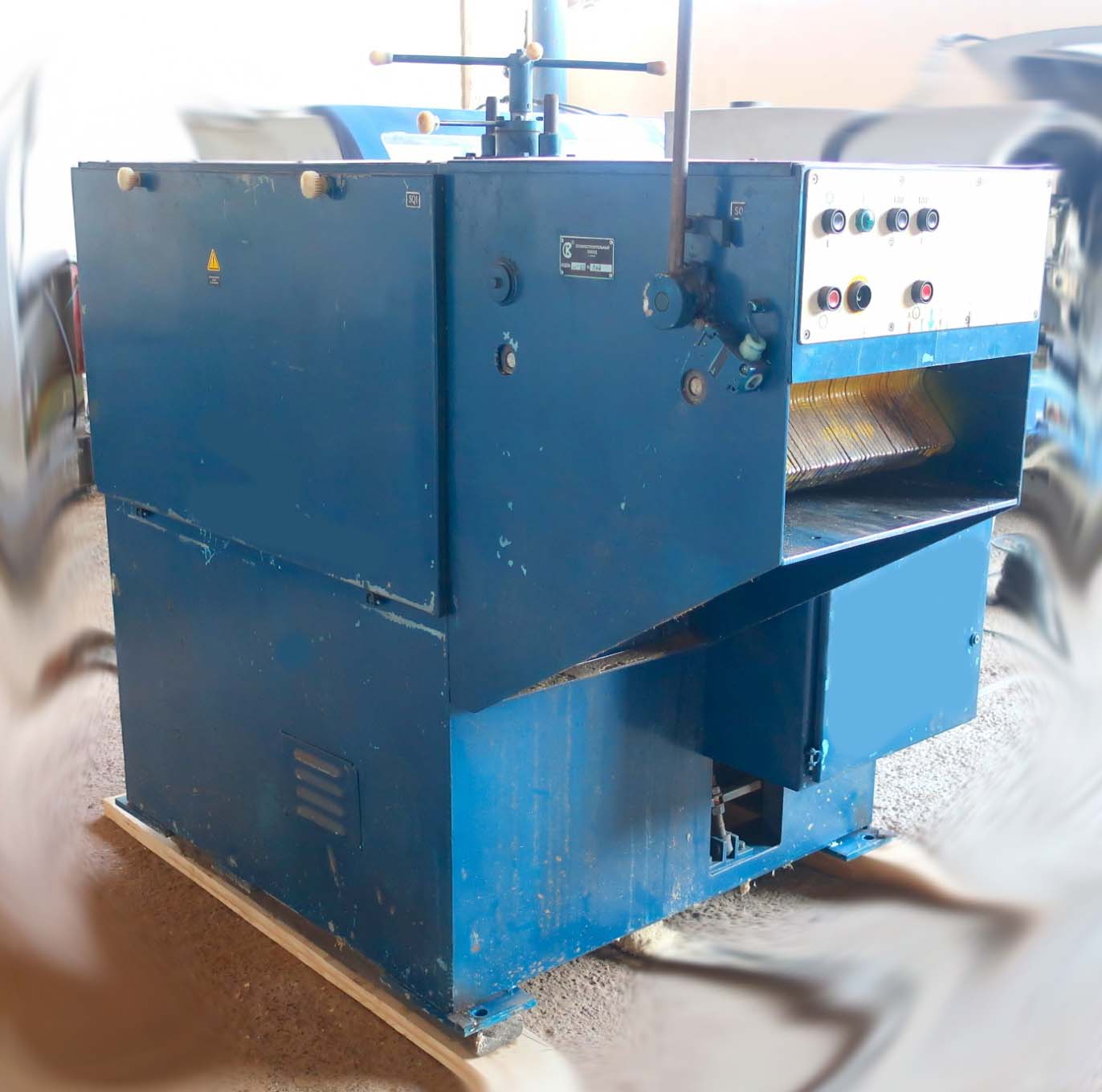

Фото многопильного верстата ЦМ-120

Фото многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

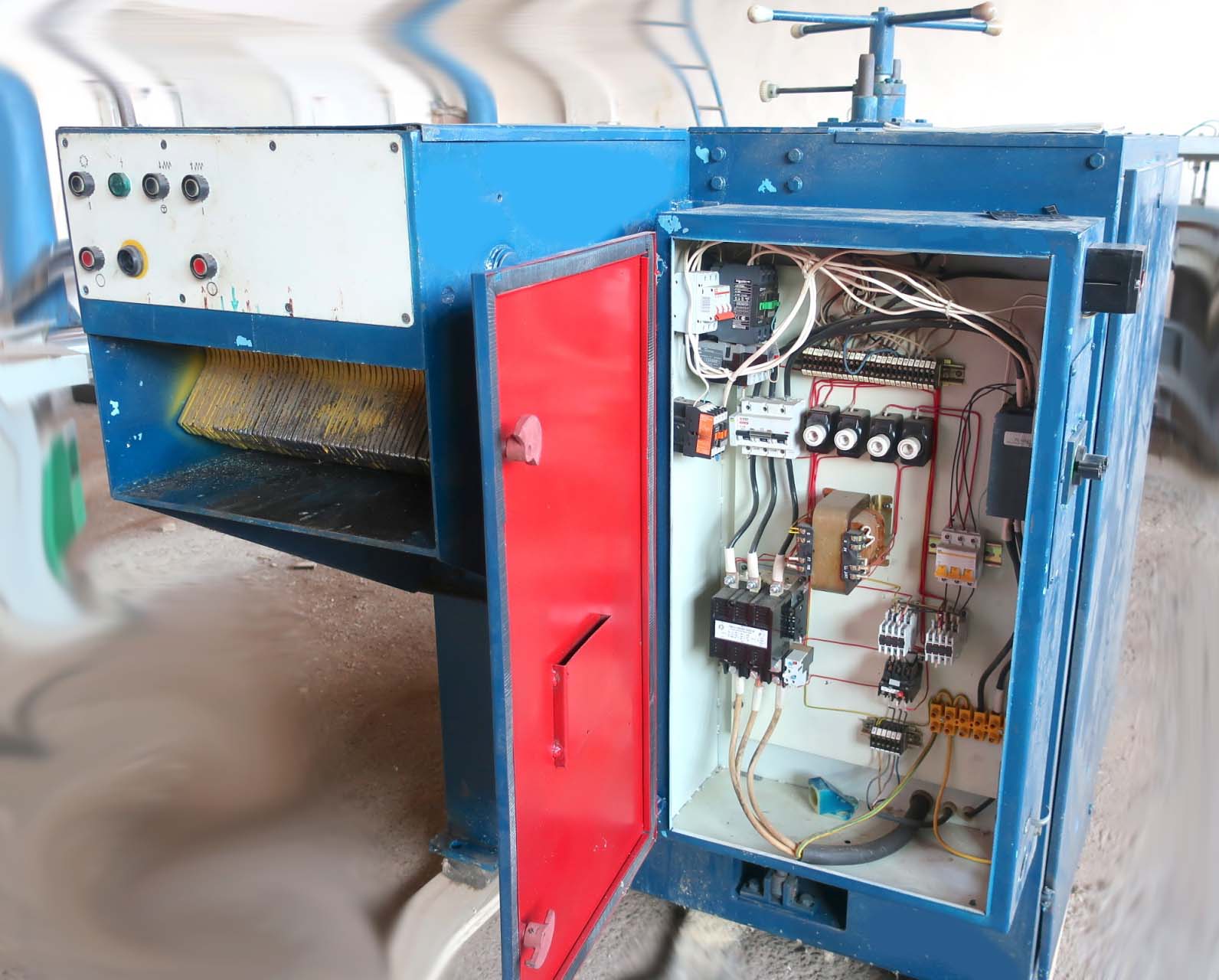

Электрошкаф многопильного верстата ЦМ-120

Электрошкаф многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

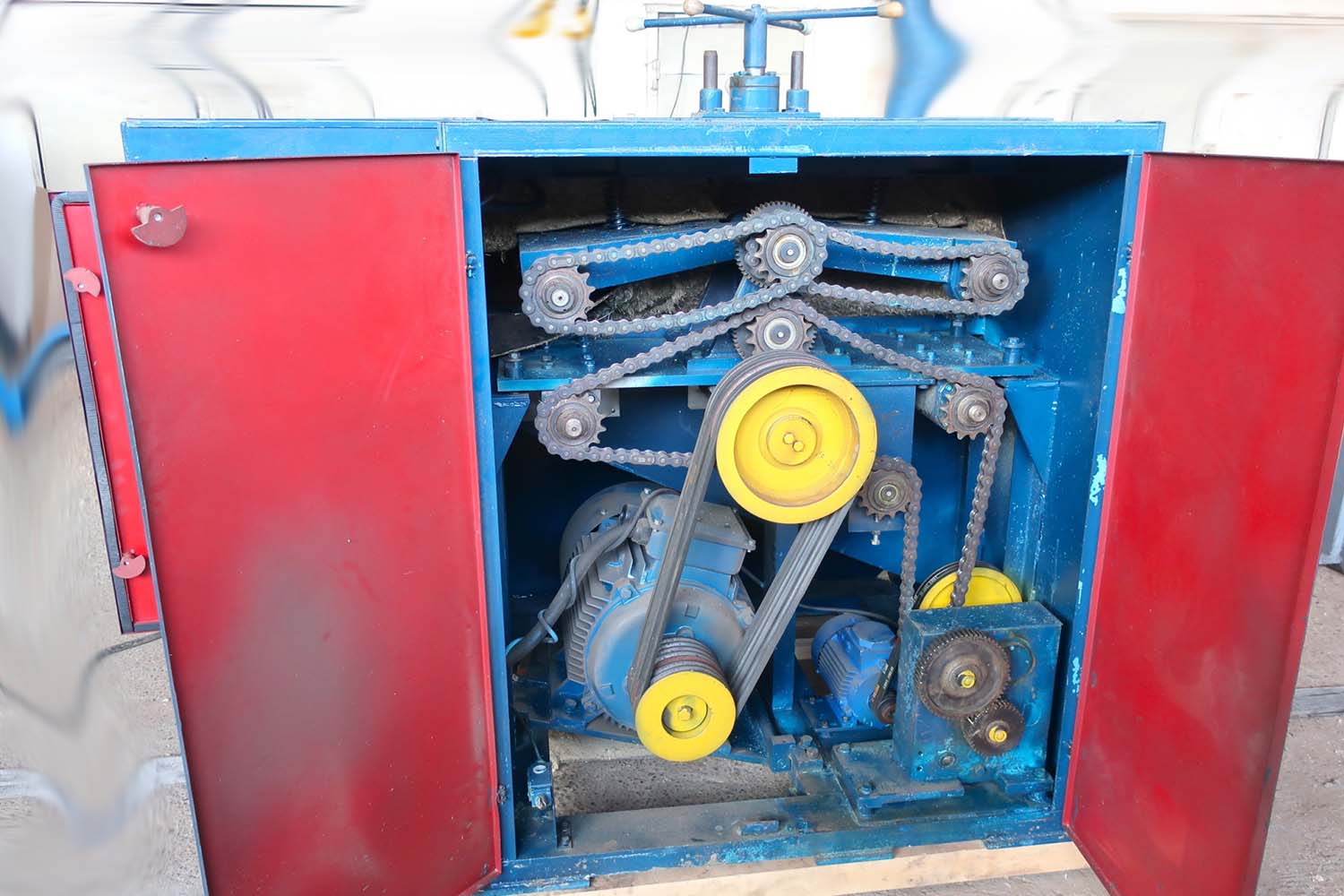

Приводы пильного вала і подачі многопильного верстата ЦМ-120

Приводы пильного вала і подачі многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

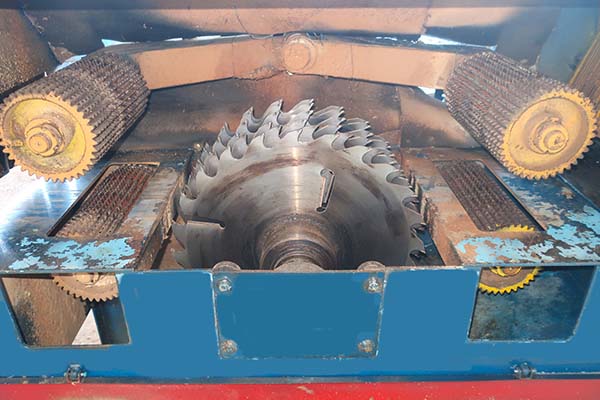

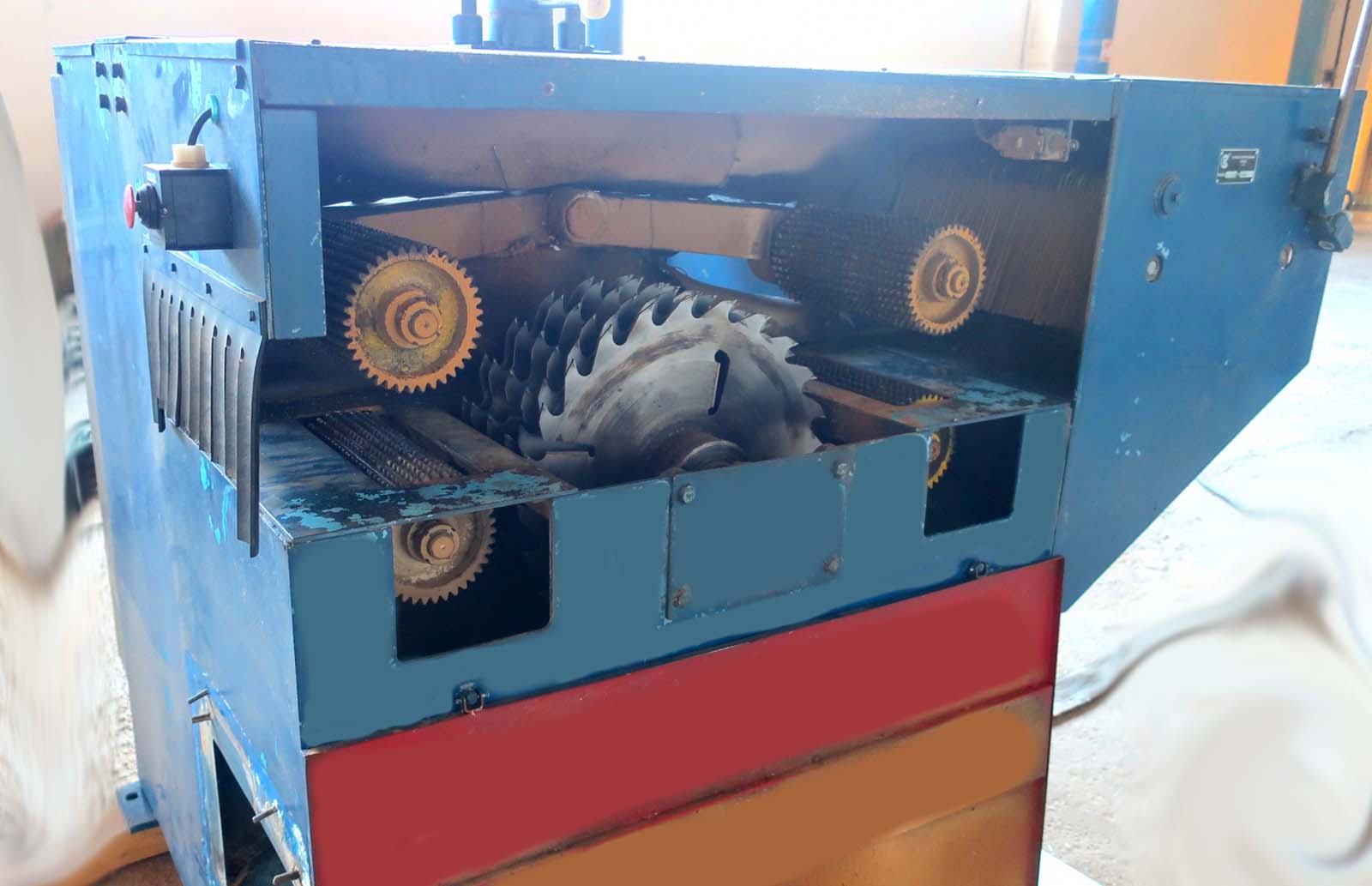

Рабочая зона многопильного верстата ЦМ-120

Рабочая зона многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

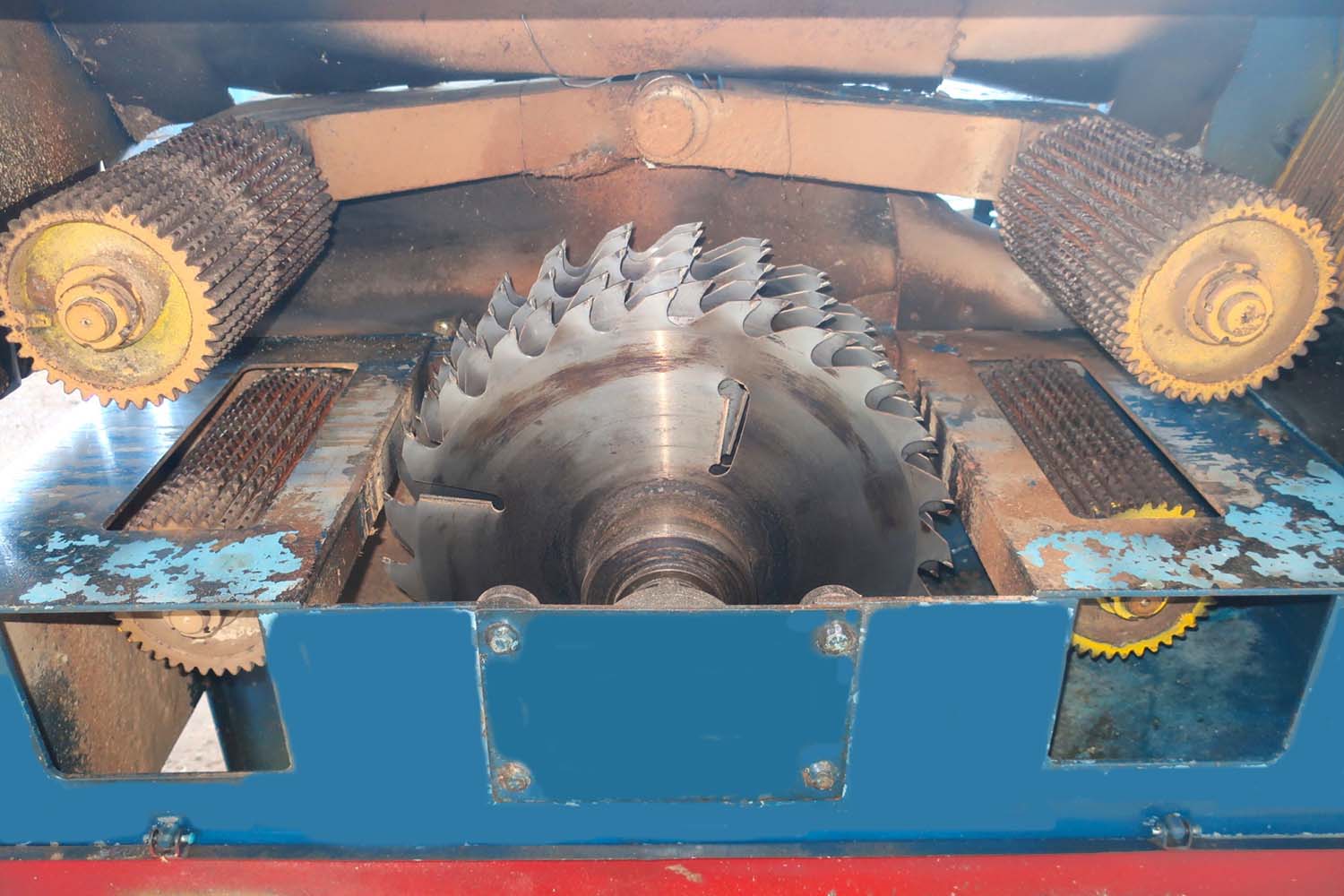

Рабочая зона многопильного верстата ЦМ-120

Рабочая зона многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

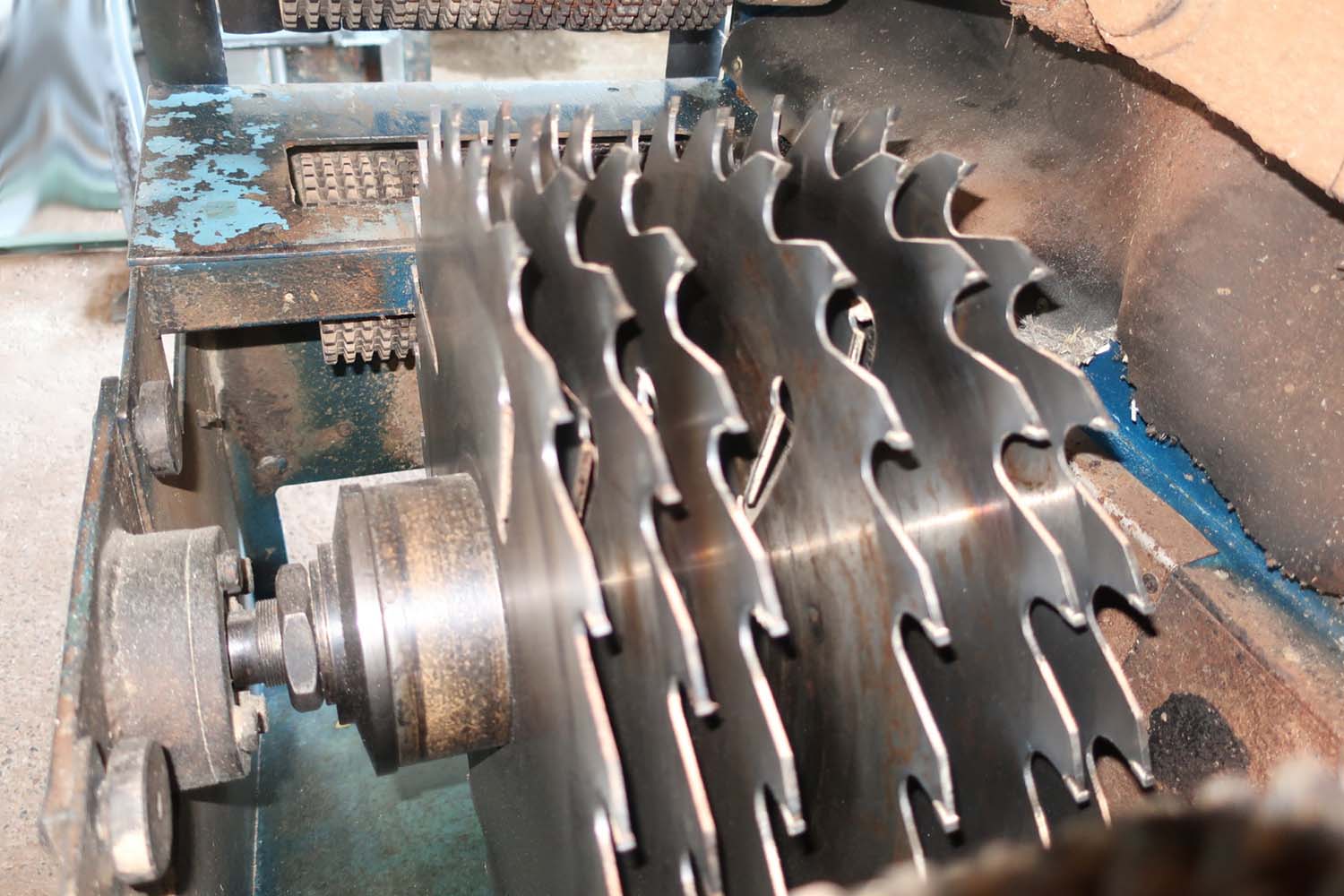

Крепление пильного вала многопильного верстата ЦМ-120

Крепление пильного вала многопильного верстата ЦМ-120. Дивитись у збільшеному масштабі

ЦМ-120 Верстат круглопильный для поздовжньої распиловки брусьев. Відеоролик.

Технічні характеристики верстата ЦМ-120

*Для ЦМ-120Э -

Наименование параметра	ЦМ-120	ЦМ-150	ДК-160	ДК-125
Основні параметри верстата
Наибольшая толщина обрабатываемого материала (высота пропила), мм	30..120	30..150	40..160	30..125
Просвет верстата (Максимальная ширина обрабатываемого материала), мм	510	510	500	450
Ширина обрабатываемого материала з направляющей линейкой, мм			50..410
Максимальное количество устанавливаемых пил	8	8	10	8
Скорость подачі материала, м/мин	6, 10, 15, 20/ 0..20*	6, 10, 15, 20/ 0..20*	0..30	0..30
Наименьшая длина обрабатываемого материала, м	0,9	0,9	0,84	0,84
Диаметр дисковий пилы, мм	450	500	520	450
Диаметр пильного вала, мм	50	50	75	50
Количество пильных валов	1	1	1	1
Наибольшее расстояние между крайними пилами, мм	300	300	360	250
Частота обертання пильного вала, об/мин
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	2	2	2
Електродвигун пилы, кВт (об/мин)	30 (3000)	45 (3000)	45 (3000)	30 (3000)
Електродвигун приводу подачі, кВт	1,5 (1500)	1,5 (1500)	2,2 (980)	1,1 (980)
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	1910 х 1250 х 1750	1910 х 1250 х 1750	2000 х 1200 х 1600	1450 х 1000 х 1300
Масса верстата, кг	2000	2000	2000	1800
