Відомості про виробника токарно-гвинторізного верстата ІТ-1Е

Універсальні токарно-гвинторізні верстати ІТ-1Е випускалися на підприємстві - Єйський верстатобудівний завод, ЄСЗ місто Єйськ Краснодарський край.

Основна продукція заводу - Верстати токарні гідрокопіювальні типу ЕМ-473 та ЕМ-477.

У 90-х через відсутність замовлень на гідрокопіювальні верстати Єйський верстатобудівний завод перейшов на випуск верстатів ІТ-1Е для потреб армії.

Верстати токарні виробництва Єйський верстатобудівний завод, ЄСЗ

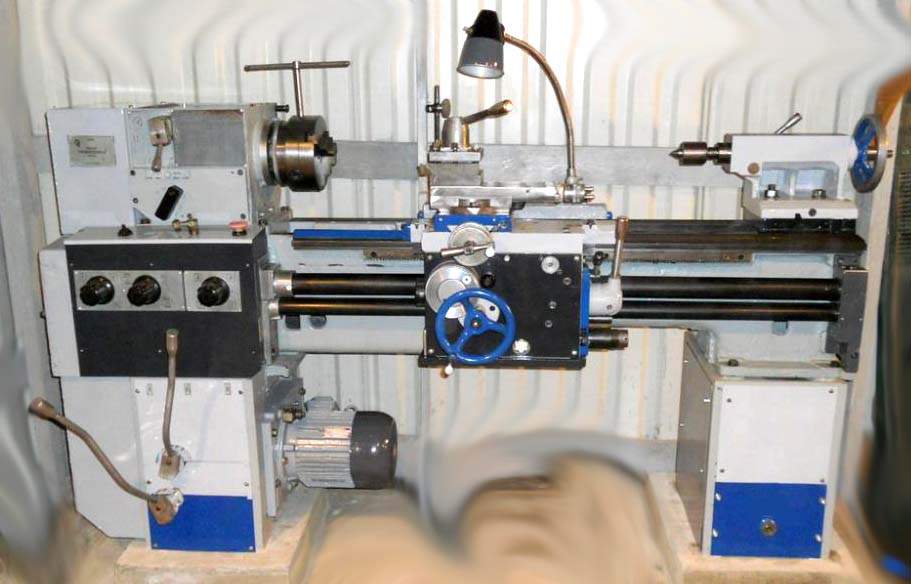

ІТ-1Е Верстат токарно-гвинторізний полегшений універсальний. Призначення, сфера застосування.

Токарно-гвинторізний верстат ІТ-1е виконаний на базі моделі ІТ-1М .

Верстат спеціалізований токарно-гвинторізний полегшений моделі ІТ-1Е призначений для виконання різноманітних токарних та гвинторізних робіт у патроні, на планшайбі та в центрах.

На верстаті виконуються роботи: — обточування, розточування, торцювання свердління та нарізування різьблень (метричної, дюймової, модульної та харчової).

За наявності спеціальних пристроїв на верстатах можна проводити фрезерування площин, шпонкових та інших пазів, розточування невеликих корпусних деталей, зовнішнє та внутрішнє шліфування.

Особливості конструкції токарного верстата ІТ-1Е

Наявність пристрою подачі СОЖ (електропомп продуктивністю 22 л/хв.) дозволяє застосовувати високошвидкісні режими обробки із застосуванням сучасного прогресивного інструменту.

Верстат завдяки малим габаритам і вазі 1,2 т може використовуватися як у стаціонарних умовах і в багатоповерхових будинках, так і в рухомих ремонтних майстернях, судах, вагонах.

Верстат встановлюється на фундаментальних болтах або віброопорах за відсутності фундаменту. Завдяки спеціальній конструкції виключена необхідність обслуговування із заднього боку верстата, що важливо при обмежених виробничих площах (верстат можна встановлювати практично впритул до стіни).

На станині верстата є виїмка, закрита вставкою, що дозволяє обробляти деталі фланцеві D550 мм. довжиною 300 мм, що суттєво розширює технологічні можливості верстата. Загартовані струмом високої частоти (ТВЧ) шліфовані напрямні станини забезпечують довгий термін служби верстата без зношування і без втрати точнісних характеристик (за нормами точності верстат повністю відповідає класу точності «Н» за ГОСТ18097-88Е).

Досить жорстка і вібростійка конструкція верстата поряд з широким діапазоном чисел оборотів і подач забезпечує продуктивну обробку при високій якості поверхні деталей (при цьому масивні внутрішні ребра станини поглинають віброколивання, що відбуваються в процесі різання і гасять коливання в самій станині).

Застосування двигуна головного приводу потужністю 3 кВт. (на замовлення від 3- до 5,5 кВт.) дозволяє набагато знизити енергоспоживання верстата і істотно знизити витрати на його експлуатацію (при цьому двигуні забезпечується необхідна потужність різання для знімання металу на оброблюваних деталях до 7 мм на бік, що цілком достатньо для будь-яких видів обробки на верстаті). Задня бабка може зміщуватися впоперек осі центрів в межах +_ 10мм, що дозволяє нарізати конічні різьби.

Стандартний набір комплектації верстата включає патрон 3-х кулачковий Ø 200мм (на замовлення Ø 250мм), люнет рухомий (на каретці), люнет нерухомий (на станині), центр задньої бабки, що обертається, конус Морзе 5, комплект змінних шестерень, що дозволяють перестановок на різні різьблення. Верстат за особливим замовленням може комплектуватися спеціальними пристроями, за допомогою яких суттєво розширюються технологічні можливості верстата: - фрезерування площин; шпонкових та інших пазів; лисок; розточування невеликих корпусних деталей; зовнішнє та внутрішнє шліфування.

Всі вище перелічені особливості дозволяють вигідно порівнювати верстат ІТ-1Е зі схожими за характеристиками токарно-гвинторізними верстатами.

Клас точності верстатів - Н за ГОСТ 8-82Е.

Станина верстата

Станина верстата литої конструкції, коробчастої форми з поперечними ребрами. Для можливості обробки виробів діаметром до 550 мм у станині є виїмка з вставленим у неї місточком.

Дві призматичні та дві плоскі напрямні піддані термообробці з подальшим шліфуванням.

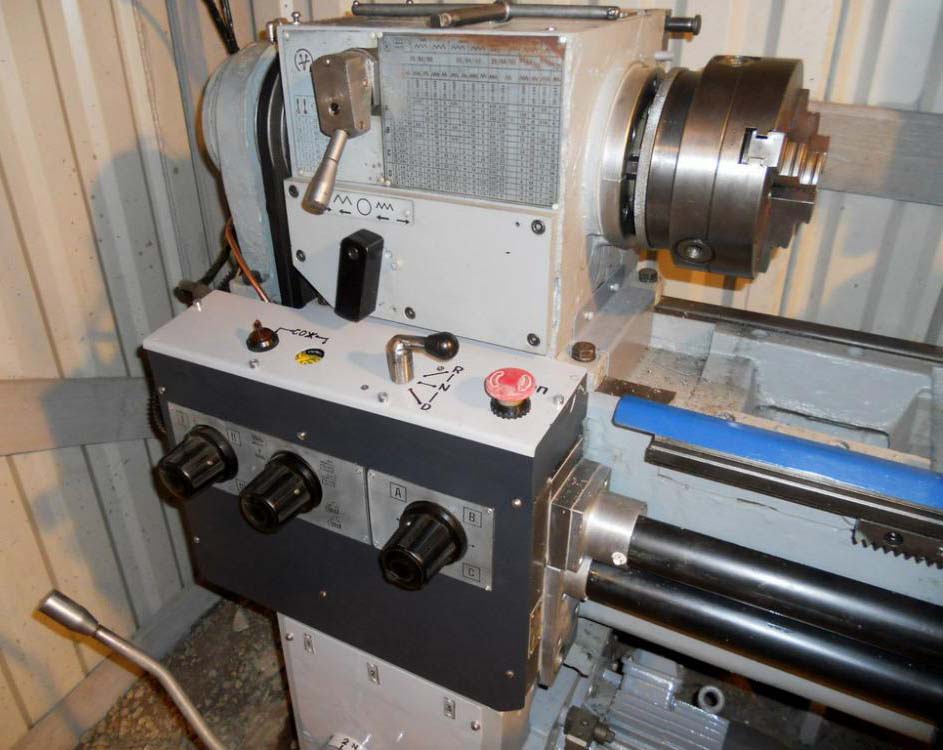

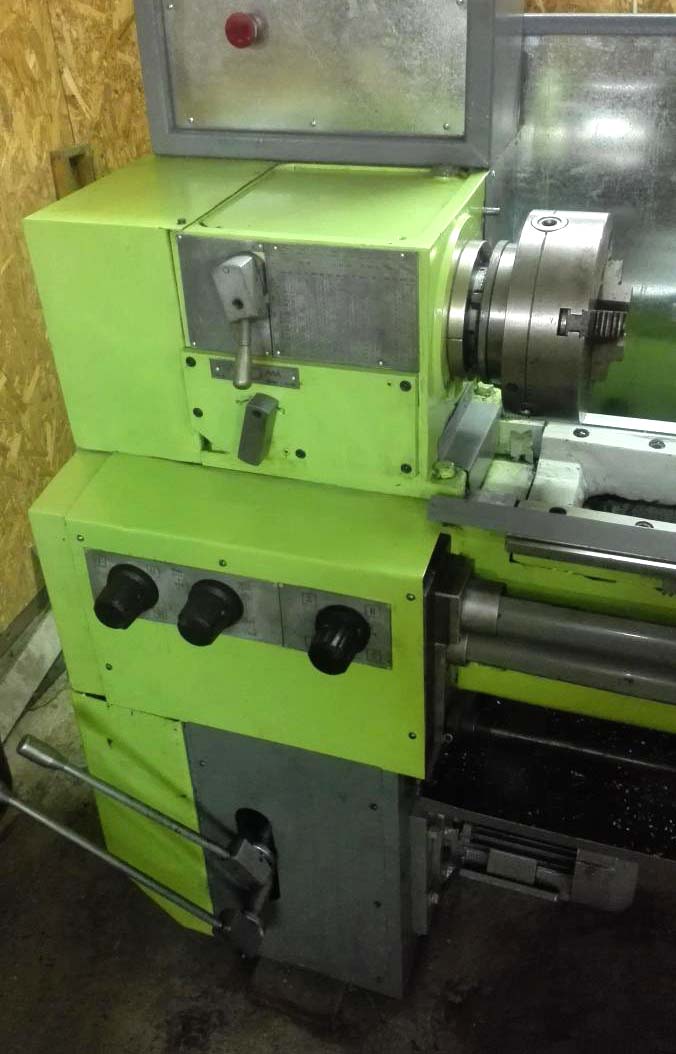

Передня бабка

У передній бабці розміщений шпиндельний вузол, ланка збільшення кроку, реверс різьблення та подачі, а також привід руху змінних зубчастиних коліс та коробки подач.

В опорах шпинделя застосовані: у передній – дворядний роликопідшипник з регульованим радіальним зазором, у задній – радіальний шарикопідшипник.

Шпиндель має дванадцять частот обертання.

Кінець шпинделя фланцевий з коротким конусом, що центрує, під поворотну шайбу за ГОСТ 12593. Умовний розмір кінця шпинделя 6 (D = 106,375 мм).

Бабка задня

Бабка задня переміщається напрямними станини.

Для обточування конічних поверхонь з малою конусністю корпус задньої бабки зміщується в поперечному напрямку щодо осі верстата в обидві сторони по напрямному зубу.

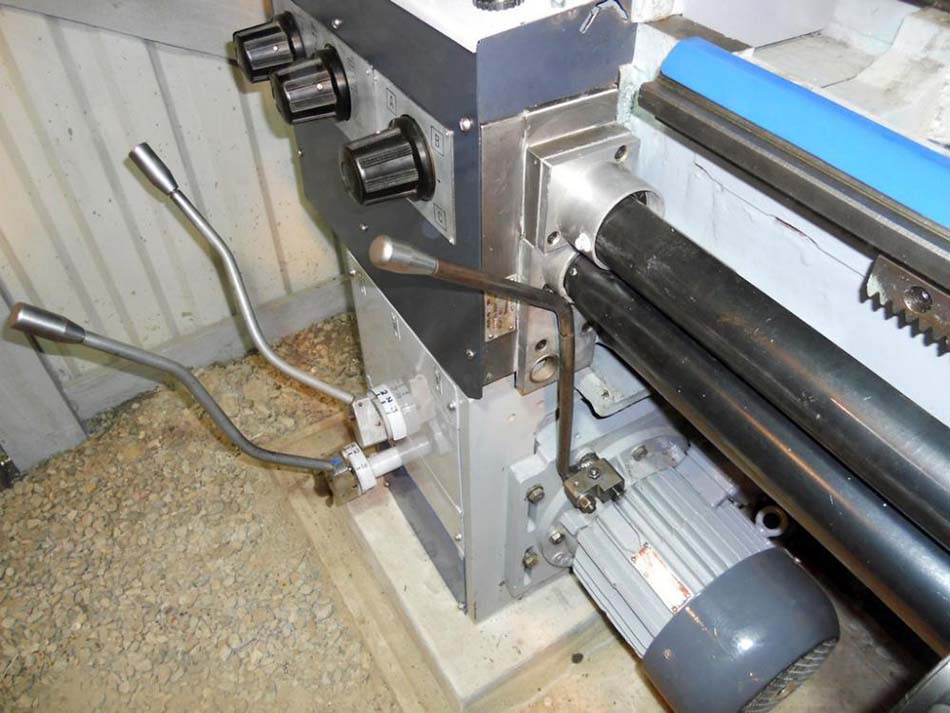

Коробка подач

Коробка подач - стандартної конструкції - 16Б20П.070 отримує рух від передньої бабки верстата через змінні зубчасті колеса та забезпечує нарізання метричних, дюймових, модульних та різьб.

Огородження патрона використовується під час роботи з висуванням кулачків межі зовнішнього діаметра патрона.

На верстаті ІТ-1Е передбачено притиск, яким закріплюється огорожа при прохідному положенні.

Мастило верстата проводиться за допомогою плунжерного насоса, встановленого на корпусі передньої бабки.

Габаритні розміри робочого простору токарно-гвинторізного верстата ІТ-1Е

Габаритні розміри робочого простору універсального токарно-гвинторізного верстата ІТ-1Е

Габаритні розміри робочого простору верстата ІТ-1е

Посадочні та приєднувальні бази токарно-гвинторізного верстата ІТ-1Е

Посадочні та приєднувальні бази токарно-гвинторізного верстата ІТ-1Е. Шпіндель
