СНС-90 Верстат свердлильний настільний
Опис, характеристики, схеми

Відомості про виробника свердлувального настільного верстата СНС-90

Виробником свердлувального настільного верстата СНС-90 є ПО ТПЗ .

СНС-90 Верстат свердлильний настільний. Призначення та сфера застосування

Технічні вимоги до свердлильного верстата зафіксовано у ТУ 2-00222479-041-92.

Свердлильний верстат СНС-90 призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Настільний свердлильний верстат СНС-90 дозволяє виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання
• нарізування різьблення

Принцип роботи та особливості конструкції верстата

Основна особливість верстата СНС-90 - наявність 3-ступінчастої коробки швидкостей, яка разом з 2-ступінчастиним шківом забезпечують 6 швидкостей шпинделя.

Відлік глибини свердління провадиться за плоскою шкалою або упором.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Захист електрообладнання верстата від короткого амикання та перевантаження струмом забезпечує споживач. У місці підведення живильних проводів до розетки верстата встановлюється автоматичний вимикач типу АП50-3МТ (АЕ 2036М) або аналогічний з номінальним струмом теплового розчіплювача 2А і встановлення струму спрацьовування в зоні струмів короткого замикання 10-12 Iн, або запобіжниками з плав.

Встановлення верстата та початковий запуск

Верстат встановлюється на дерев'яному або металевому верстаті, оснащеному місцевим освітленням, та кріпиться болтами М12. Точність роботи верстата залежить від правильності його встановлення. Установка вивіряється рівнем, встановленим на плиту.

Перед початковим запуском верстата необхідно шляхом зовнішнього огляду перевірити надійність заземлення та якість монтажу електроустаткування. Перевірити затягування гвинтів та підтягнути з'єднання, ослаблені під час транспортування.

Підключити верстат до магістральної шини заземлення. Підключити верстат за допомогою штепсельного роз'єму до мережі живлення. Увімкнути автоматичний вимикач (придбається та встановлюється покупцем), при цьому загоряється індикатор мережі. Верстат готовий до роботи.

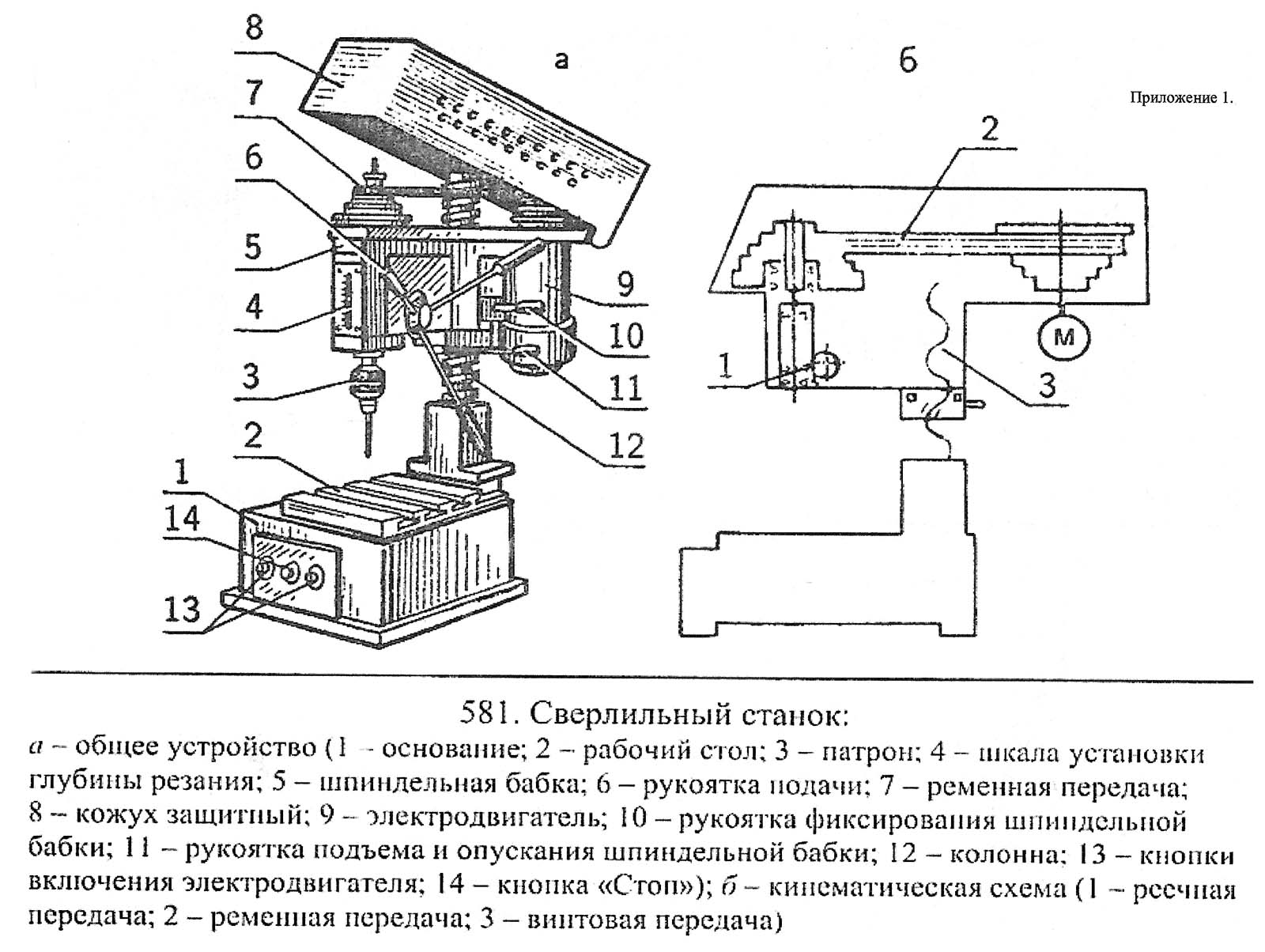

Габаритні розміри робочого простору, посадкові та приєднувальні бази свердлувального верстата СНС-90

Габаритні розміри робочого простору верстата СНР-90

Габаритні розміри робочого простору, посадкові та приєднувальні бази свердлувального верстата СНР-90. Дивитись у збільшеному масштабі

Специфікація органів керування верстата СНР-90

1. Кнопка стоп
2. Кнопка увімкнення верстата
3. Рукоятка перемикання швидкостей
4. Рукоятка натягу ременя
5. Рукоятка переміщення шпинделя
6. Рукоятка затиску свердлувальної головки на колоні
7. Рукоятка переміщення свердлильної головки
8. Кнопка включення прямого та зворотного обертання шпинделя

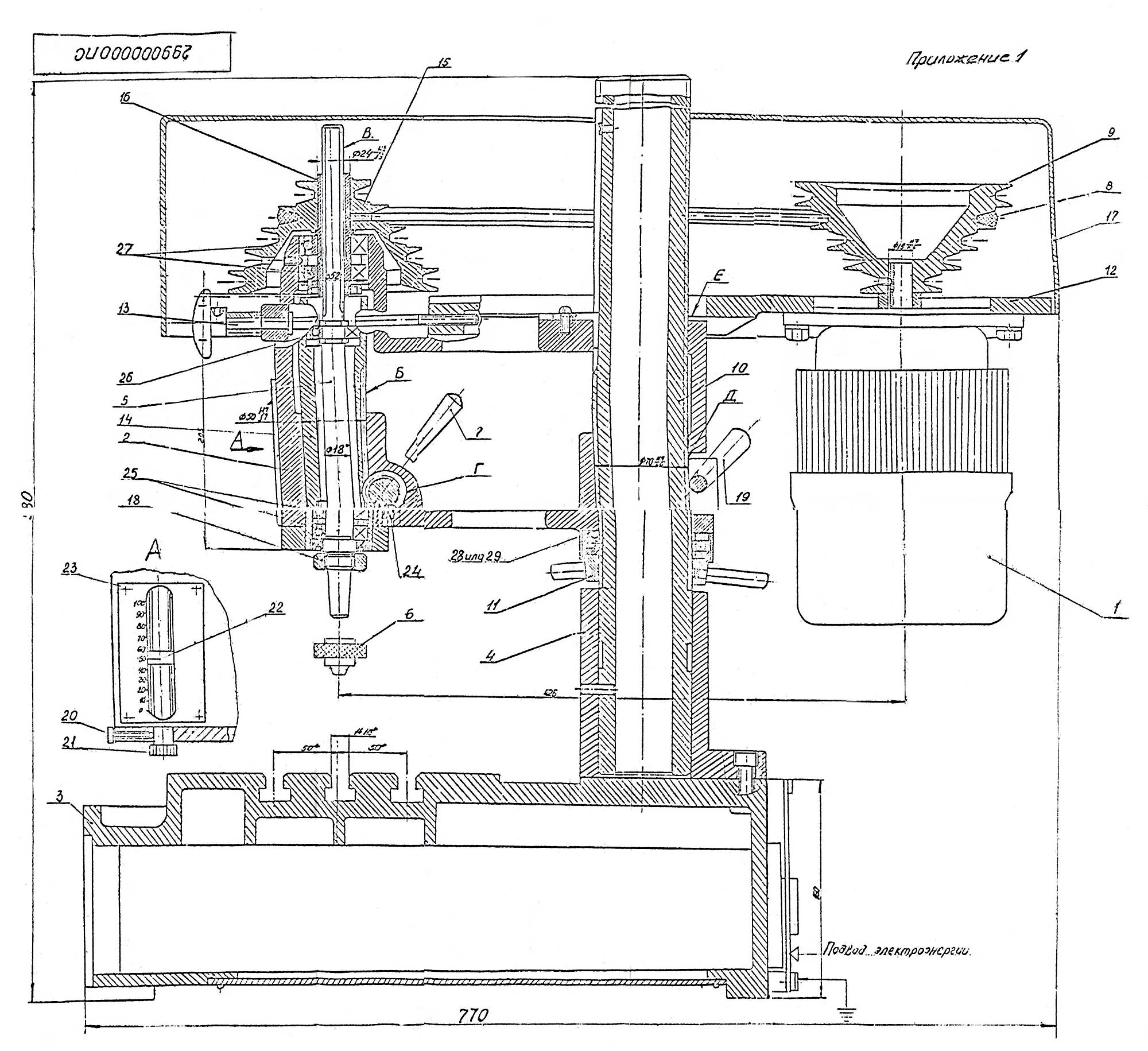

Загальний вигляд свердлувального настільного верстата СНС-90

Загальний вигляд свердлувального настільного верстата СНС-90

Загальний вигляд свердлувального настільного верстата СНР-90. Дивитись у збільшеному масштабі

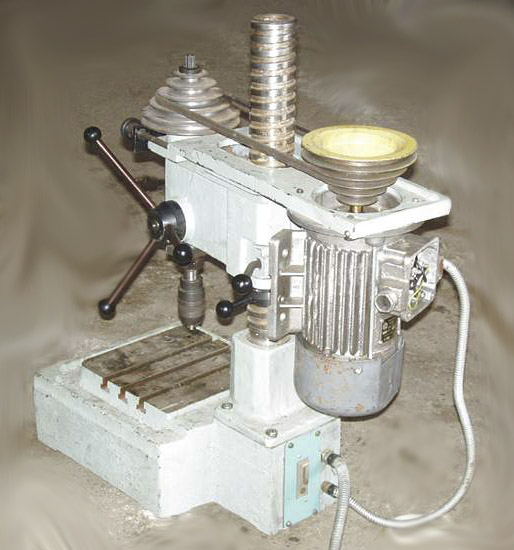

Фото свердлувального верстата СНС-90

Кінематична схема верстата містить 3 кінематичні ланцюги:

1. обертання шпинделя;
2. Ручна подача шпинделя;
3. Установче переміщення свердлильного голівки по колоні.

Обертання від електродвигуна передається через ремінну передачу 1, 3-ступінчасту коробку швидкостей і 2-ступінчастиний шків на вал шпинделя.

Ручна подача шпинделя здійснюється рукояткою штурвального пристрою, обертання через зубчасте колесо 9 передається на рейку 10 гільзи шпинделя.

Електроустаткування та електрична схема свердлувального верстата СНС-90

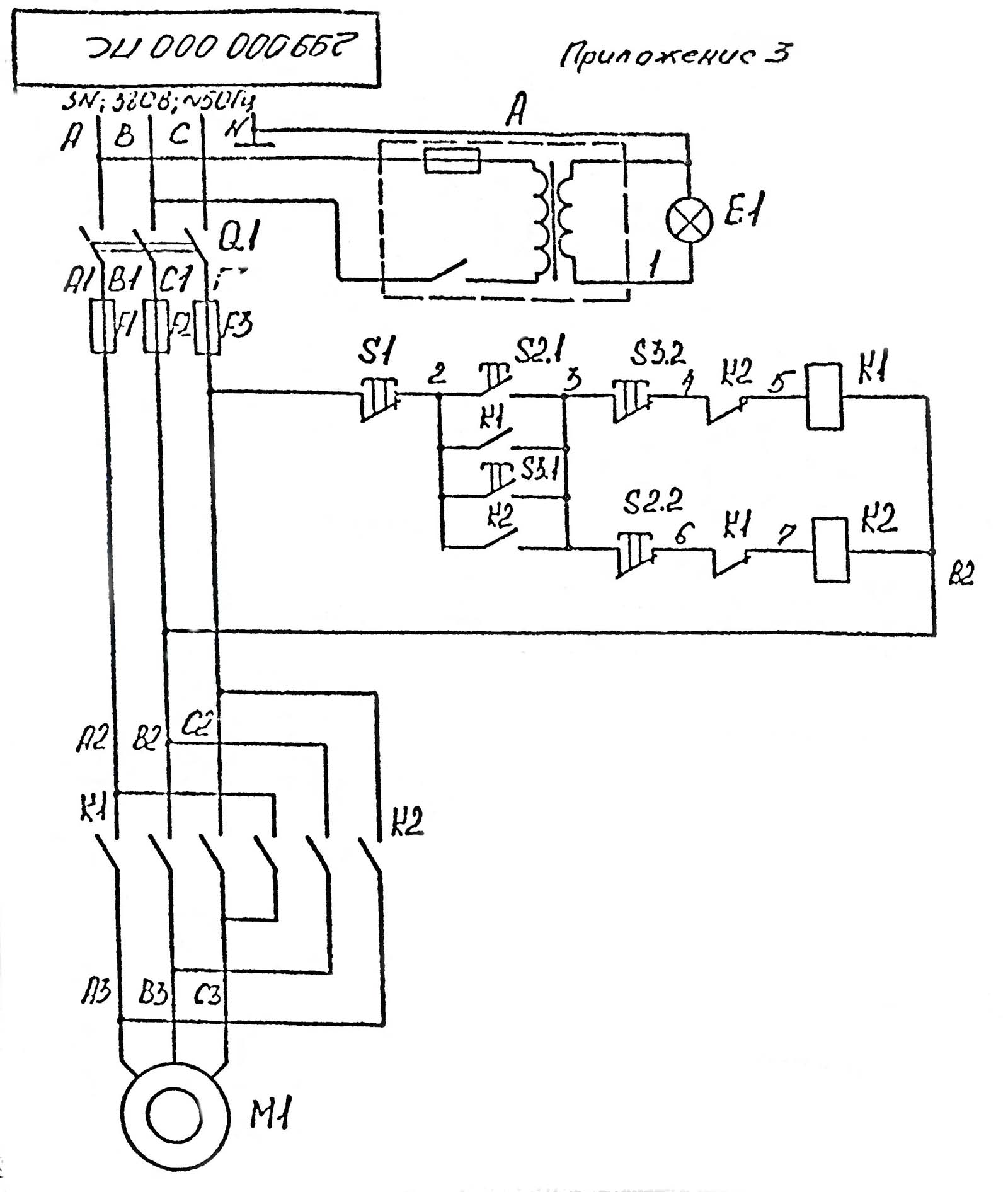

Електрична схема свердлувального верстата СНС-90

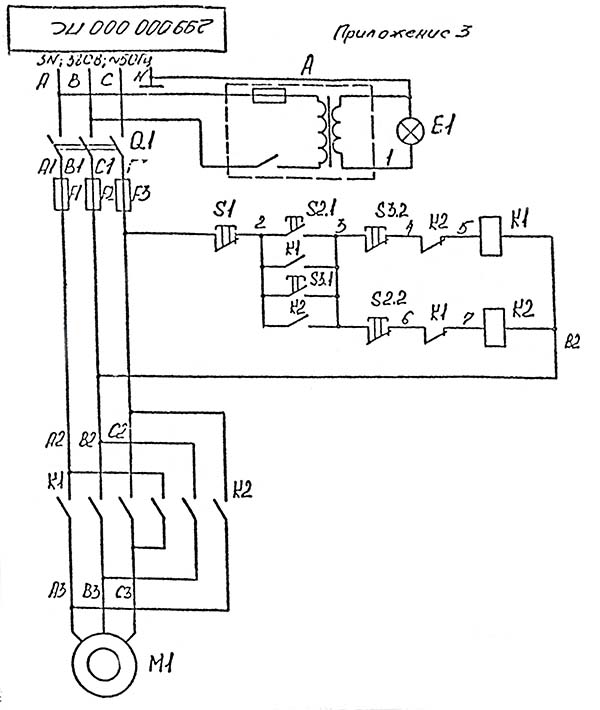

Електрична схема свердлильного верстата СНР-90. Дивитись у збільшеному масштабі

Верстат свердлильний настільний СНС-90. Відео.

Технічні характеристики верстата СНС-90

Найменування параметру	2M112	2H112	AS2116m	СНС-90
Основні параметри верстата
Найбільший умовний діаметр свердління, мм	12	12	16	16
Найменша та найбільша відстань від торця шпинделя до столу	0...400	70..420	100..400	400
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	190	160	232	180
Робочий стіл
Ширина робочої поверхні столу, мм	250 х 250	250 х 250	250 х 270	250 х 250
Число Т-подібних пазів	3	3	3	3
Шпиндель
Найбільше переміщення шпиндельної (свердлувальної) головки по колоні, мм		250	300
Хід гільзи шпинделя, мм	100	100	100	100
Частота обертання шпинделя, об/хв	450, 800, 1400, 2500, 4500	500, 710, 1000, 1400, 2000, 2800, 4000	170, 280, 450, 750, 750, 1250, 2000	430, 890, 1360, 2345, 4250
Кількість швидкостей шпинделя	5	7	6	5
Конус шпинделя	Морзе В18	Морзе В18	Морзе В18	Морзе В18
Привід
Напруга мережі живлення, В			380	220/380
Електродвигун приводу головного руху, кВт (об/хв)	0,55	0,6 (1350)	0,55 (1500)	0,75 (1430)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	795 х 370 х 950	785 х 465 х 795	515 х 785 х 975	770 х 350 х 980
Маса верстата, кг	120	120	125	120
