Triumph CS-3 Циркулярная пила настольная
Схеми, опис, характеристики

Відомості про виробника циркулярной пилы Triumph CS-3

Поставщиком циркулярной пилы Triumph CS-3 является кінцірн Triumph Werkzeugmaschinen GmbH (Германия), Hettlicher Masch 17, 49084 Osnabruck.

Компания TRIUMPH - немецкий кінцірн, выпускающий широкую гамму деревообрабатывающего, металлобрабатывающего і другого промышленного оборудования, имеющий сборочные площадки по всему миру.

Производство деревообрабатывающего оборудования для столярных мастерских і личного пользования осуществляется на крупнейшем в мире заводе-производителе столярных верстатів. С 1993 года завод изготавливающий деревообрабатывающие верстати, ориентируется, прежде всего, на експорт.

Особенностью завода является полный цикл производства деревообрабатывающих верстатів от болтов до литья алюминия, а также полная автоматизация процесса. Изготовление деталей і вузлів ведется на самых современных металлообрабатывающих центрах з ЧПУ, только одних высокоточных верстатів «Mazak» (Япония) на заводе более 170 единиц.

Собственный цех чугунного і алюминиевого литья, участок изготовления електродвигателей і контроль качества на немецких контрольно-измерительных машинах Leitz, позволяет добиться самых высокоточных параметров деталей. Это в свою очередь позволяет свести к нулю вибрации в верстатах і исключает смещение заданных размеров в процессе обробки, а так же гарантирует долгосрочную работу верстата.

Triumph CS-3 Циркулярная пила настольная. Назначение, область применения

Настольная циркулярная пила Triumph CS-3 (синономы: верстат круглопильный настільний (cs - circular saw), пила дискова, верстат циркулярный, верстат распиловочный дисковый) предназначена для индивидуального использования для обробки древесины, древесностружечных і древесноволокнистых плит: продольного или поперечного, косого, наклонного і комбинированного пиления заготовок.

Пила дискова Triumph CS-3 выгодно отличается мощным двигателем 1,4 кВт, з числом оборотів холостого ходу 5000 об/мин для выполнения пропилов глубиной до 75 мм.

Не допускается обработка: алюминия і другие цветных металлов, асбоцементных материалов, мягких пластмассовых і резиноподобных материалов. Пила Triumph CS-3 не рассчитана на работу при непрерывном производстве.

Циркулярная пила Triumph CS-3 - начальный варіант для оснащения столярной мастерской, і в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны моделі – компактность, мобильность, высокая точность при работе з небольшими деталями, перенастраиваемая конструкция.

Компактная невысокая пила Triumph CS-3 легко помещается на верстаке, но може устанавливаться і на пол: в комплект входит набор ног і уголков для сборки открытой подставки.

Технічні особливості конструкції пилы Triumph CS-3:

• Верстат выполняет продольные і поперечные резы (торцевание, раскрой) древесины любых пород толщиной до 80 мм
• Функция Softstart плавный пуск двигуна мощностью 1500 Вт позволяет начать работу без рывка
• Имеется система гашения вибраций во время роботи і швидкого торможения двигуна після виключення
• Плавная регулировка наклона пильного диска обеспечивает вертикальные углы распиливания от 90° до 45°
• Угловой упор обеспечивают высокоточное пиление под углом от –60° до +60°
• Плавная регулировка пильного диска до 80 мм по высоте
• Рабочий стол из алюминиевого литья. Удлинение стола на 300 мм для удобной і безопасной роботи
• Имеется саморегулирующийся параллельный упор для точных прямолинейных пропилов
• При использовании соответствующих дисков ета пила може пилить пластмассу і алюминиевые профили
• Маркировка Pre-Cut Locator позволяет сделать высокоточную разметку пропила
• Малый вес і габарити удобство транспортировки і хранения

Верстат круглопильный Triumph CS-3 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Triumph CS-3 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

Отличительные особливості пилы Triumph CS-3:

• Лазерный указатель пропила в комплекте;
• Регулювання наклона пильного диска;
• Регулювання глубины пропила;
• Встроенные расширители робочого стола слева і спереди;
• Регулируемый параллельный упор з ексцентриковым зажимом;
• Подвижный угловой упор з направляющей вдоль Т-образного паза для углового пиления.

Напольная циркулярная пила для любительского применения, имеющая мощную конструкцию. Пила спроектирована по классическим канонам профессионального оборудования.

Основа верстата – массивный рабочий стол, к которому прикреплен пильный модуль, имеющий привід диска і механізмы его наклона і погружения. Из стола выдвигаются расширения слева і спереди, на направляючих з миллиметровой шкалой. Параллельный упор оборудован удобным ексцентриковым зажимом і обеспечивает быструю, удобную і жесткую налаштування ширины реза. Его можно установить как слева, так і справа от диска, а также снять совсем. Для торцевания і распиловки под углом есть транспортирный упор, скользящий по Т-образному пазу (они есть з двух сторон диска).

Замена пил удобно осуществляется сверху, після демонтажу вставки.

Расклинивающий нож укомплектован прозрачным кожухом ограждения диска і лазерным указателем пропила. Пылеудаление производится знизу через патрубок из полости корпуса. Нижня секция – подставка – выполнена легкосъемной, что повышает мобильность верстата.

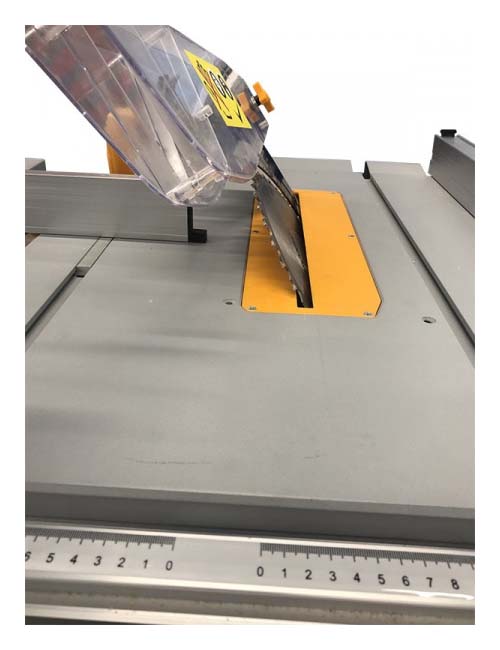

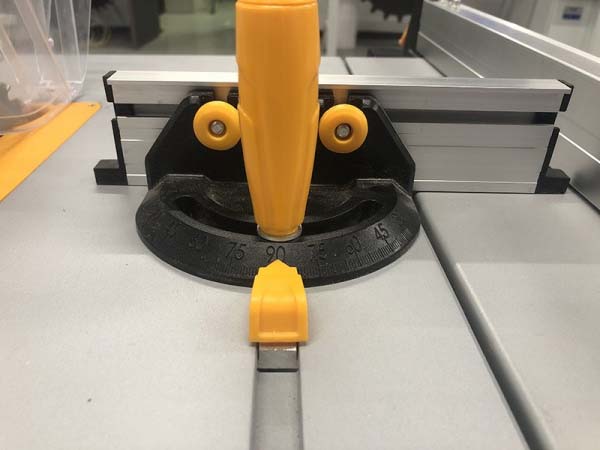

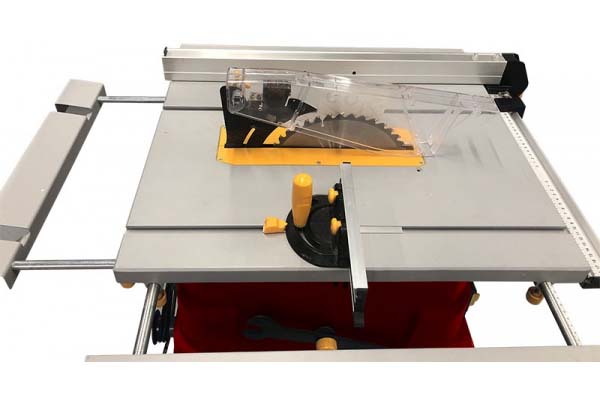

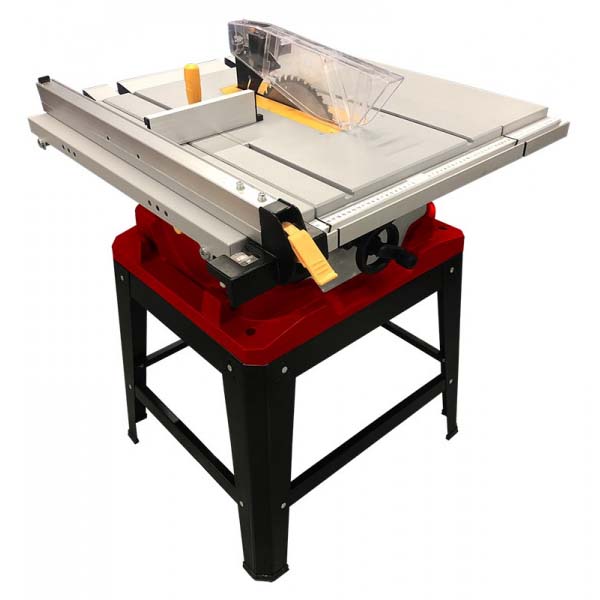

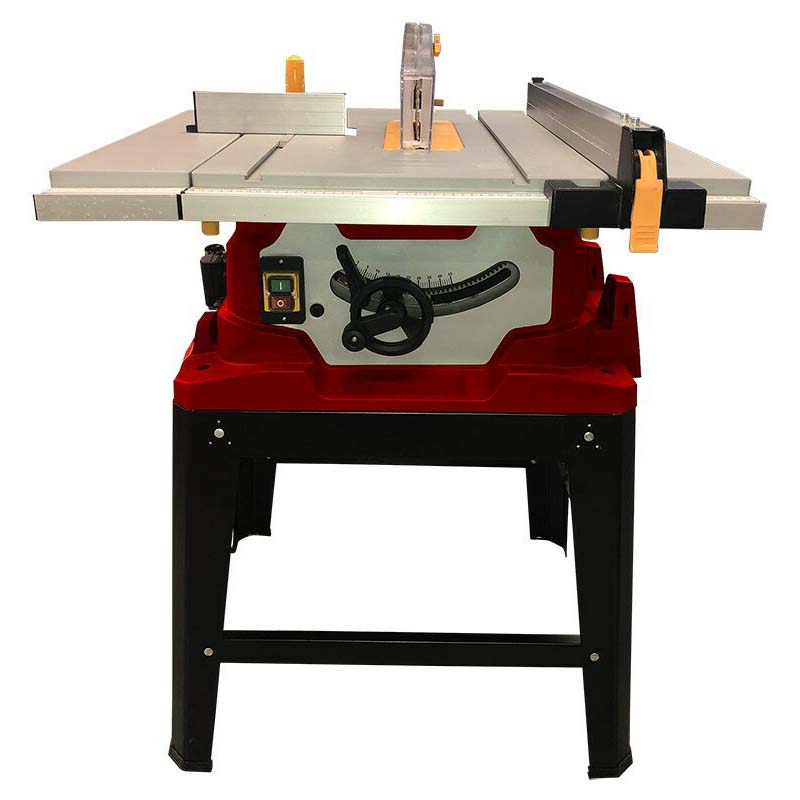

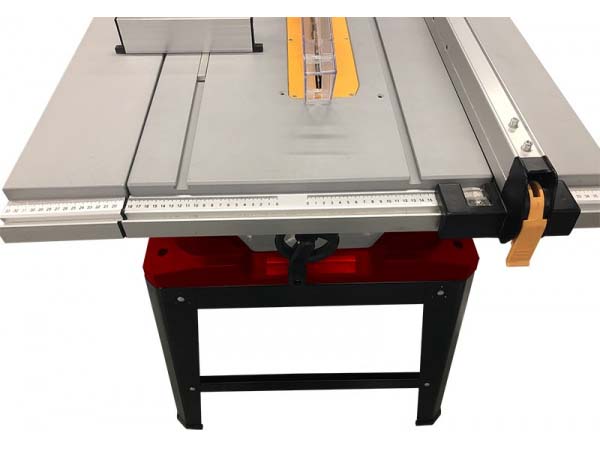

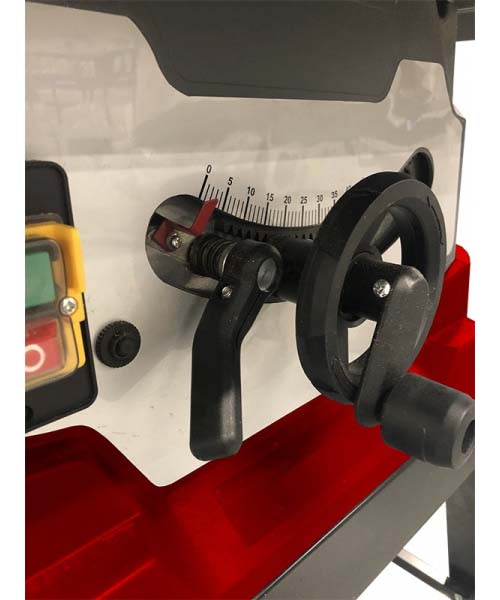

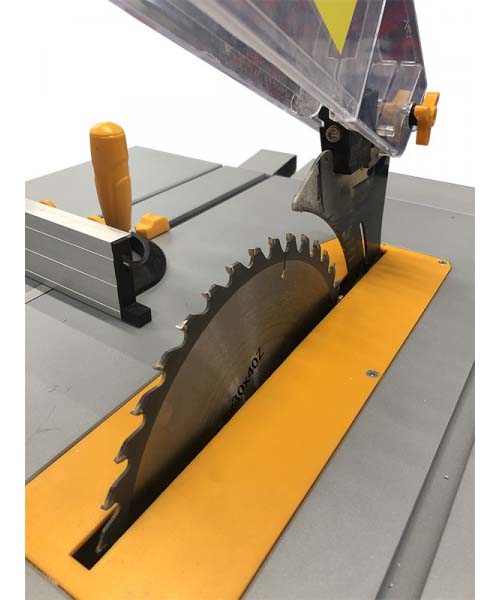

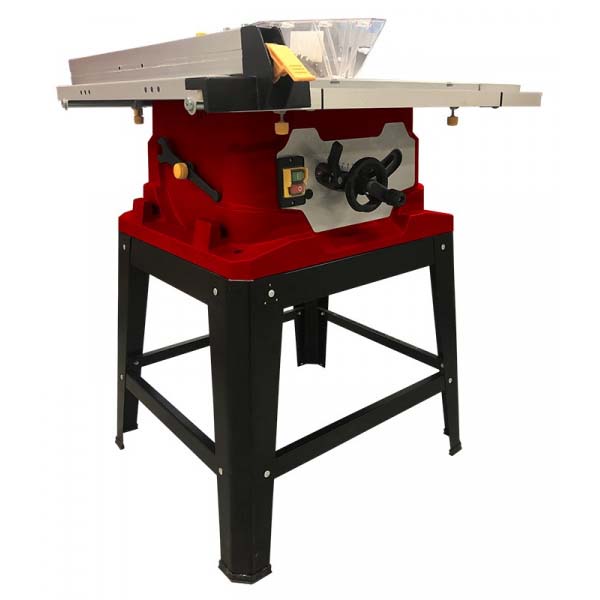

Triumph CS-3 Загальний вигляд настольной циркулярной пилы

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Загальний вигляд настольной циркулярной пилы Triumph CS-3

Triumph CS-3 Циркулярная пила. Відеоролик

Технічні характеристики циркулярной настольной пилы Triumph CS-3

Наименование параметра	Triumph CS-3	Bosch PTS 10	AEG TS 250 K
Основні параметри
Частота обертання шпинделя диска на холостом ходу, об/мин	4500	5000	4800
Наружный диаметр пильного диска х посадочный диаметр, мм	254 x 30 x 2,4	254 х 30	254 х 30
Максимальная глубина пиления под углом 90°, мм	80	93	90
Максимальная глубина пиления под углом 45°, мм	55	64	62
Угол наклона шпинделя диска, град	0..45°	0..45°	0..45°
Розміри робочого стола (ДхШ), мм	645 x 455	955 х 685	1020 х 745
Розміри дополнительного стола (левый/ правый), мм	645 x 150 / 645 x 150
Розміри робочого стола з расширением (ДхШ), мм	645 x 755	1,155 х 835	1020 х 745
Материал робочого стола	Литой алюминий	Литой алюминий	Литой алюминий
Диаметр патрубка для пылесборника, мм			58
Електроустаткування пилы
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц
Номинальная потребляемая мощность двигуна, кВт	1,5	1,4	1,8
Тип двигуна	Щеточный	Щеточный	Щеточный	Щеточный
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм
Масса пилы, кг	38	35	41,5
