Відомості про виробника токарно-гвинторізного верстата 1660

Виробник токарного верстата моделі 1660 – Краматорський завод важкого верстатобудування ім. В.Я. Чубаря, КЗТС , Донецька область м. Краматорськ, заснований у 1941 році.

Верстати виробництва Краматорського заводу важкого верстатобудування ім. В.Я. Чубаря, КЗТС

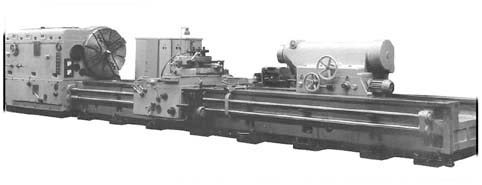

1660 Верстат токарно-гвинторізний важкий. Призначення та сфера застосування

Важкий токарно-гвинторізний верстат 1660 року випускався з 1951 по 1963 рік. Випущено верстатів – 184 шт.

Токарно-гвинторізний верстат моделі 1660 призначений для обробки деталей великих розмірів, в умовах одиничного та дрібносерійного виробництва. На верстаті можна проводити зовнішнє та внутрішнє точення, включаючи точення конусів, розточування, свердління та нарізування різьблень - метричної та дюймової.

Принцип роботи та особливості конструкції верстата

Тяжкий токарно-гвинторізний верстат 1660 має станину з двома напрямними прямокутного перерізу. Коробка швидкостей верстата 1660 має три механічні щаблі, в межах кожного з яких швидкість обертання шпинделя змінюється безступінчасто. Опорами шпинделя є регульовані дворядні роликові підшипники, які забезпечують високу жорсткість та стабільну точність при тривалій роботі верстата. Тяжкий токарний верстат 1660 для нарізування різьблення використовує ходовий гвинт. Задня бабка оснащена центром, що обертається, і датчиком для виміру осьових зусиль. Фіксація задньої бабки здійснюється за допомогою гідравлічного приводу. Передній супорт встановлений на прямокутній полиці направляючих станини. Супорт забезпечений системою, що забезпечує примусове змащення направляючих.

Тяжкий токарний верстат 1660 управляється з робочого місця переносним кнопковим пультом. Існує кілька модифікацій верстата 1660, що відрізняються відстанню між центрами: від 6300 до 20000 мм, а так само і комплектацією. Тяжкий токарний верстат 1660 оснащується пристроєм цифрової індикації (УЦІ).

Станина верстата двобалкова. Налаштування подач проводиться у коробці подач. Налаштування кроку різьблення – зміною шестерень гітари та коробкою подач. Верстат має ходовий вал та гвинт.

Головний привід на постійному струмі, зі верстатом поставляється генератор для перетворення змінного струму мережі в постійний.

Пульт керування головним приводом змонтований на коробці швидкостей та дублюється на супортах.

У фартуху є запобіжні ланки: зрізний штифт – при робочій подачі та фрикційна муфта – при швидкому переміщенні. У пінолі задньої бабки вбудований центр, що обертається.

Супорти та задня бабка мають окремі електродвигуни для швидкого переміщення.

На основі базової моделі 1660 було виготовлено багато спеціалізованих верстатів для обробки конкретних видів виробів.

Клас точності - Н за ГОСТ 8-82Е.
