Виробник токарного верстата моделі 1А670 – Краматорський завод важкого верстатобудування ім. В.Я. Чубаря, КЗТС , Донецька область м. Краматорськ, заснований у 1941 році.
Тяжкий токарно-гвинторізний верстат 1А670 випускався з 1962 по 1987 рік. Випущено верстатів – 251 шт.
Токарно-гвинторізний верстат 1А670 призначений для обдирання та чистового обточування деталей з чавуну та сталі різцями із швидкорізальної сталі або оснащеними пластинками твердого сплаву, а також для обробки деталей великих розмірів, в умовах одиничного та дрібносерійного виробництва. На верстаті можна проводити зовнішнє і внутрішнє точення, включаючи точення конусів, розточування, свердління та нарізування різьблень - метричної та дюймової.
На верстаті можна обточувати зовнішні циліндричні поверхні в центрах, планшайбі передньої бабки та центрі задньої бабки; обточувати конусні поверхні переміщенням верхніх поздовжніх санчат, повернутих на кут, що дорівнює половині кута конуса оброблюваної деталі, або методом комбінованих подач; нарізати метричну та дюймову різьблення.
Швидкі поздовжні та поперечні настановні переміщення супорта від окремого електродвигуна дозволяють значно збільшити продуктивність верстата.
Механічне переміщення задньої бабки напрямними станини від окремого електродвигуна значно скорочує час її перестановки і скорочує працю робітника.
Для обслуговування верстатів необхідна пневмомережа з тиском не менше 4 атм.
Застосування головного приводу на постійному струмі з глибоким регулюванням у поєднанні з триступінчастою коробкою швидкостей забезпечує достатній діапазон регулювання чисел шпинделя для повного використання можливостей сучасного різального інструменту. Шпиндель змонтований на точних підшипниках кочення, що регулюються.
Нарізання різьблення здійснюється за допомогою ходового ггвинта та гітари змінних коліс.
Інструмент легко закріплюється важільно-клиновим затискачем.
Вбудовані датчики виміру осьових зусиль своєчасно попереджають про виникнення додаткових перевантажень під час роботи.

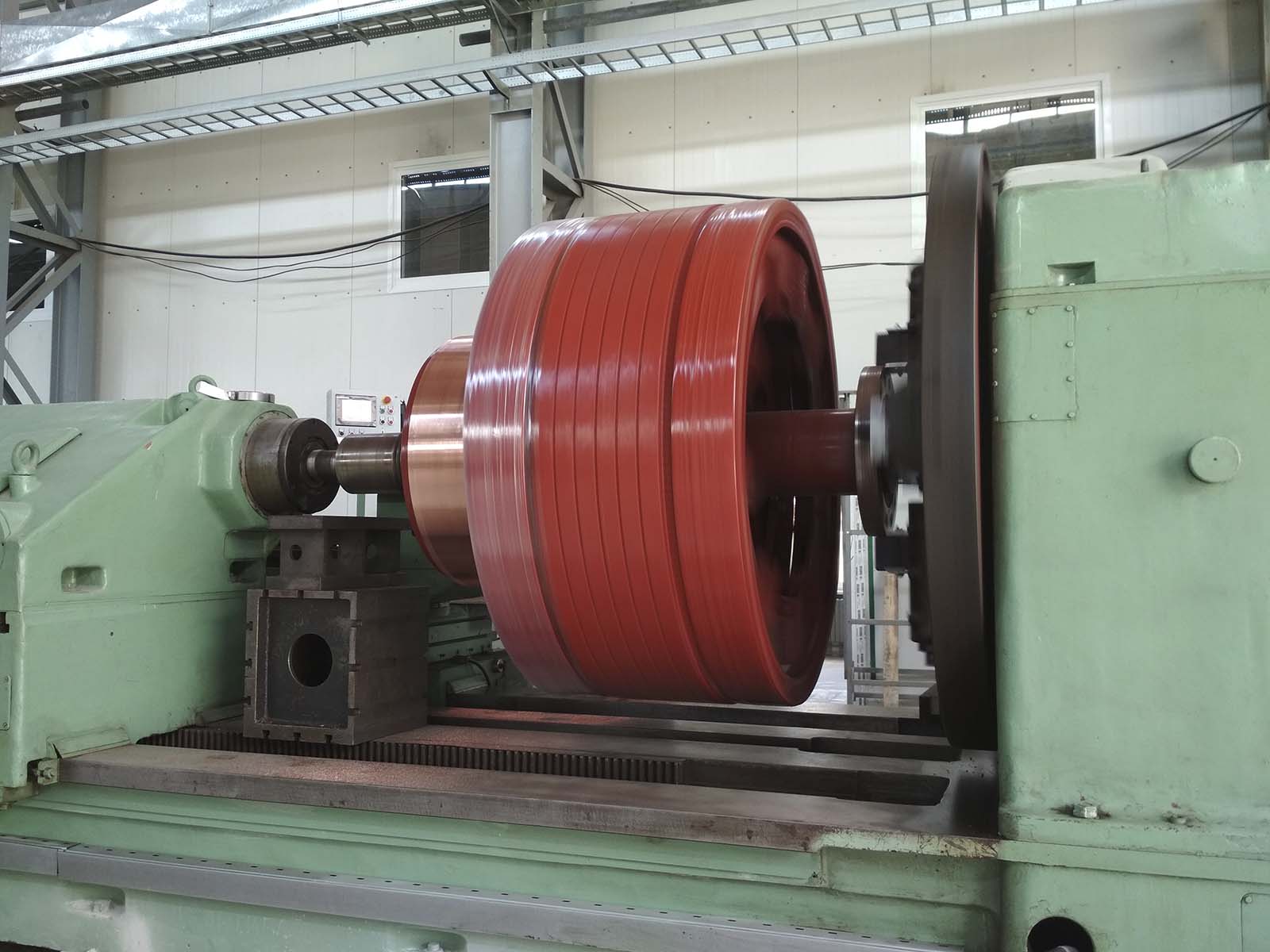

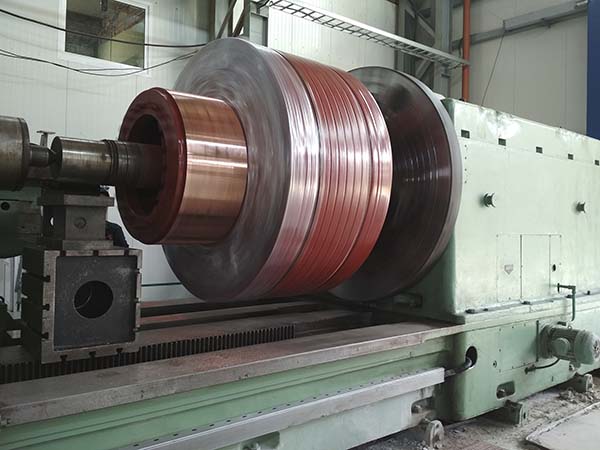

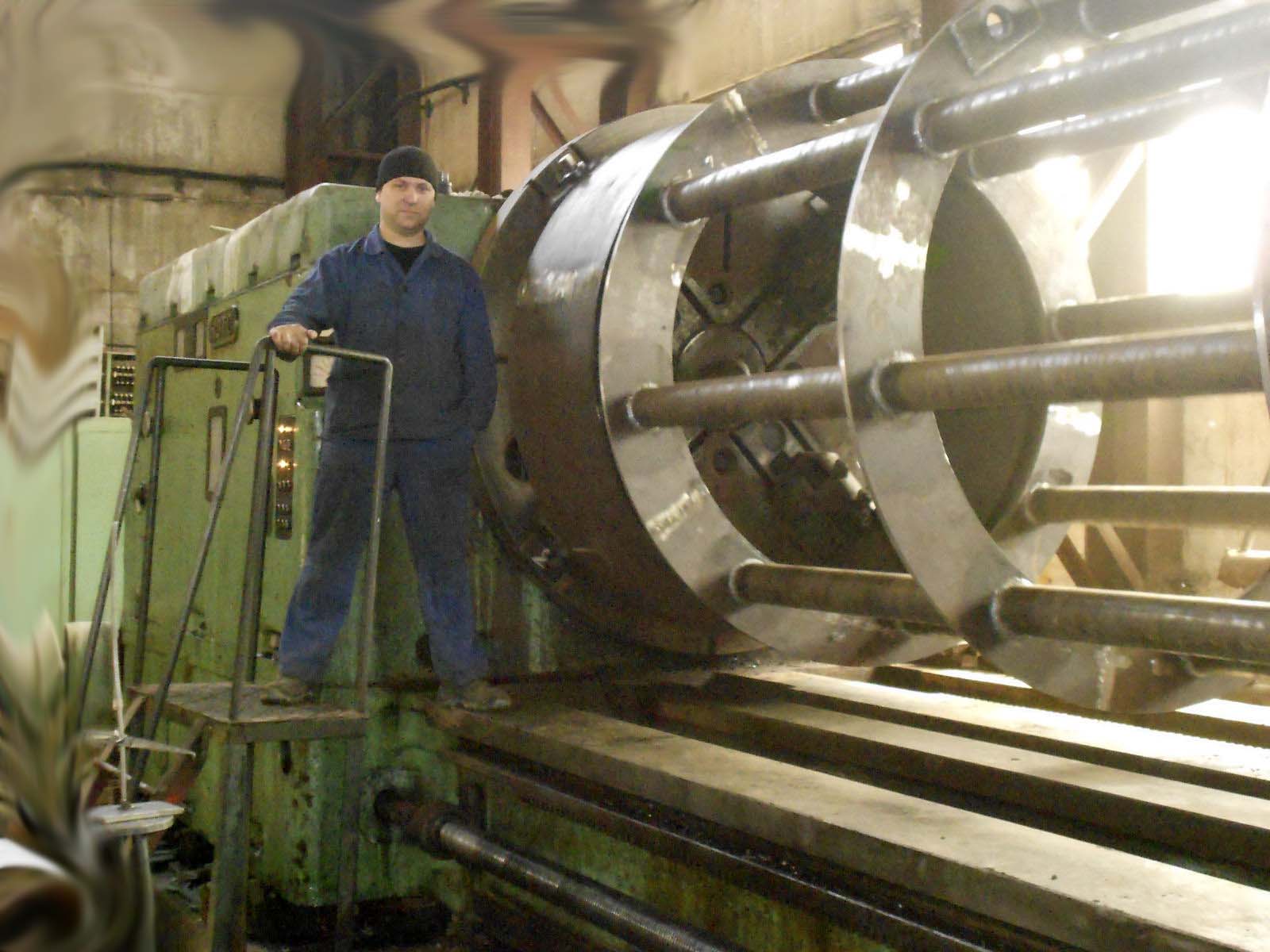

Фото токарно-гвинторізного верстата 1А670
Фото токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі

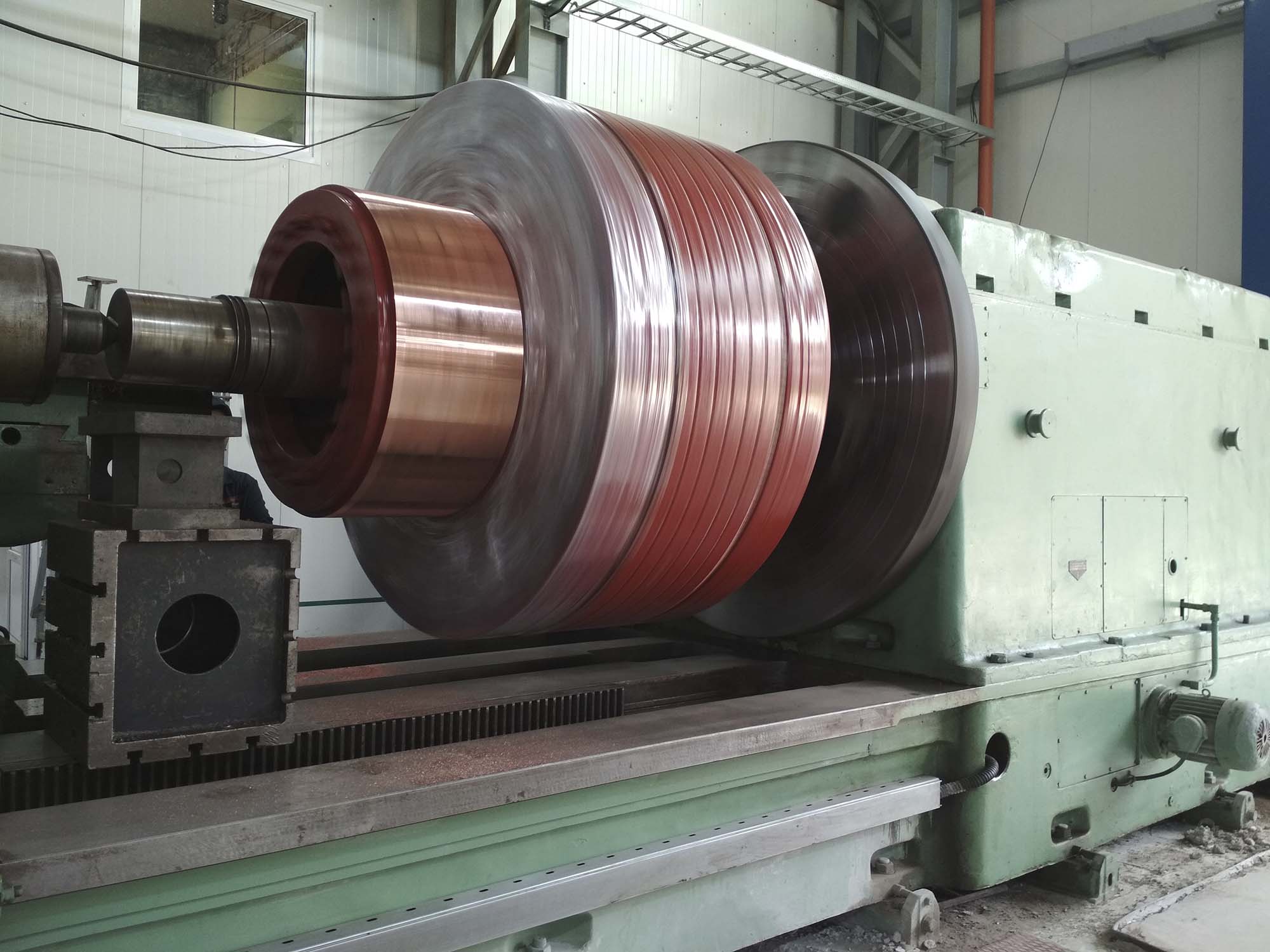

Фото токарно-гвинторізного верстата 1А670
Фото токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата 1А670
Фото токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі

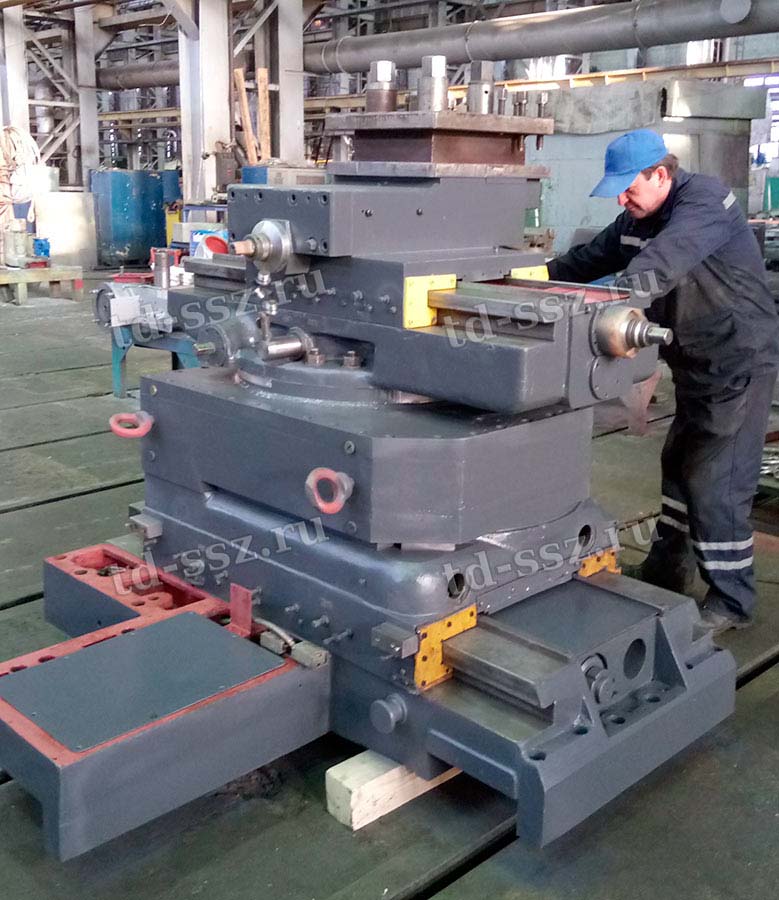

Супорт у зборі токарно-гвинторізного верстата 1А670
Супорт у зборі токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі

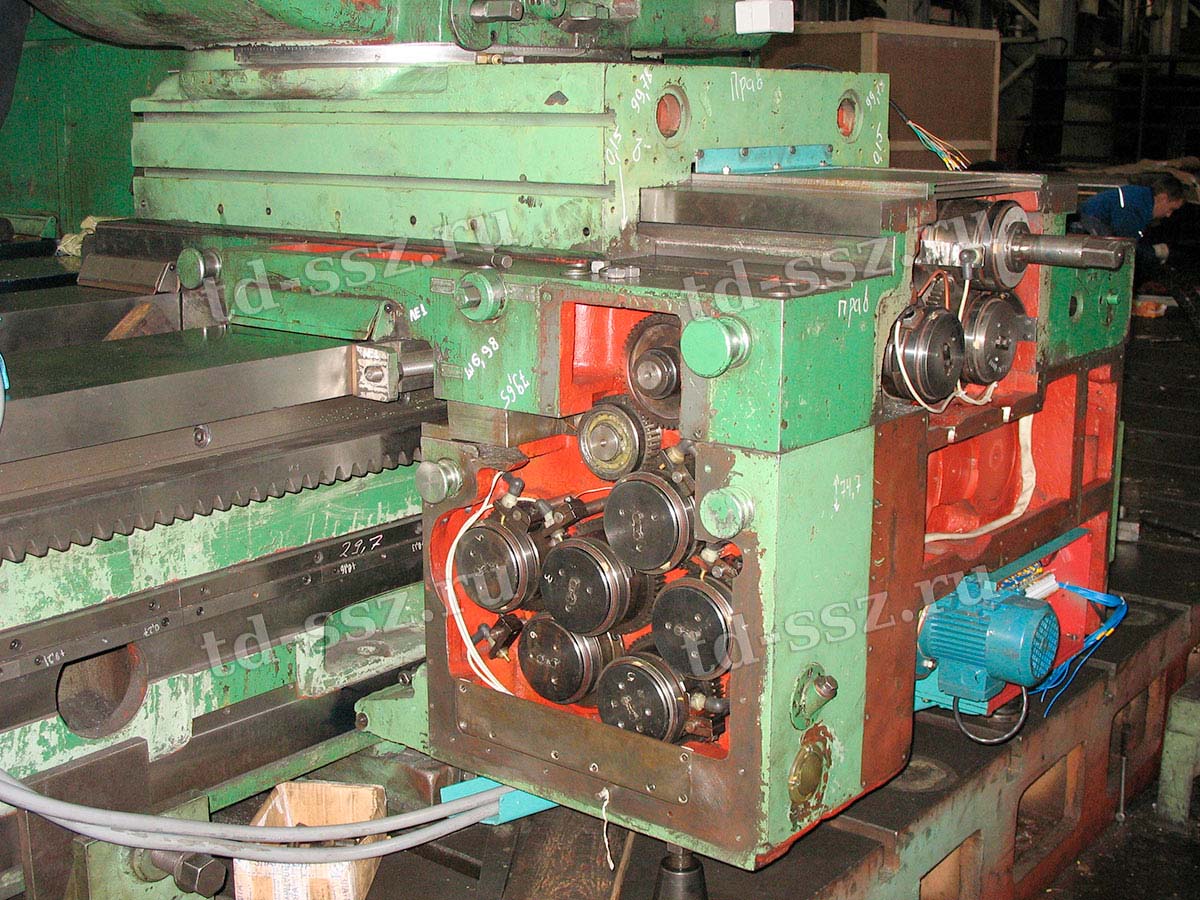

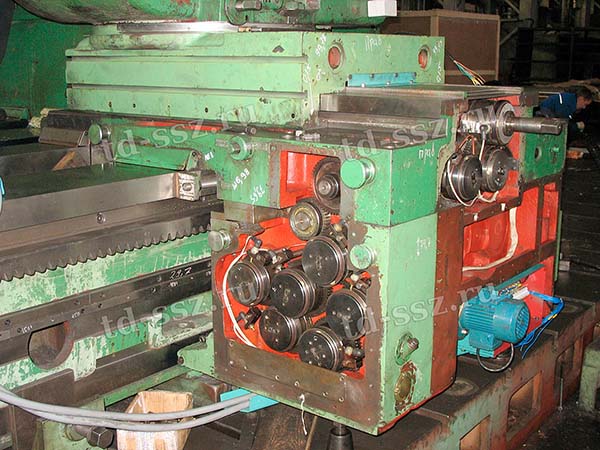

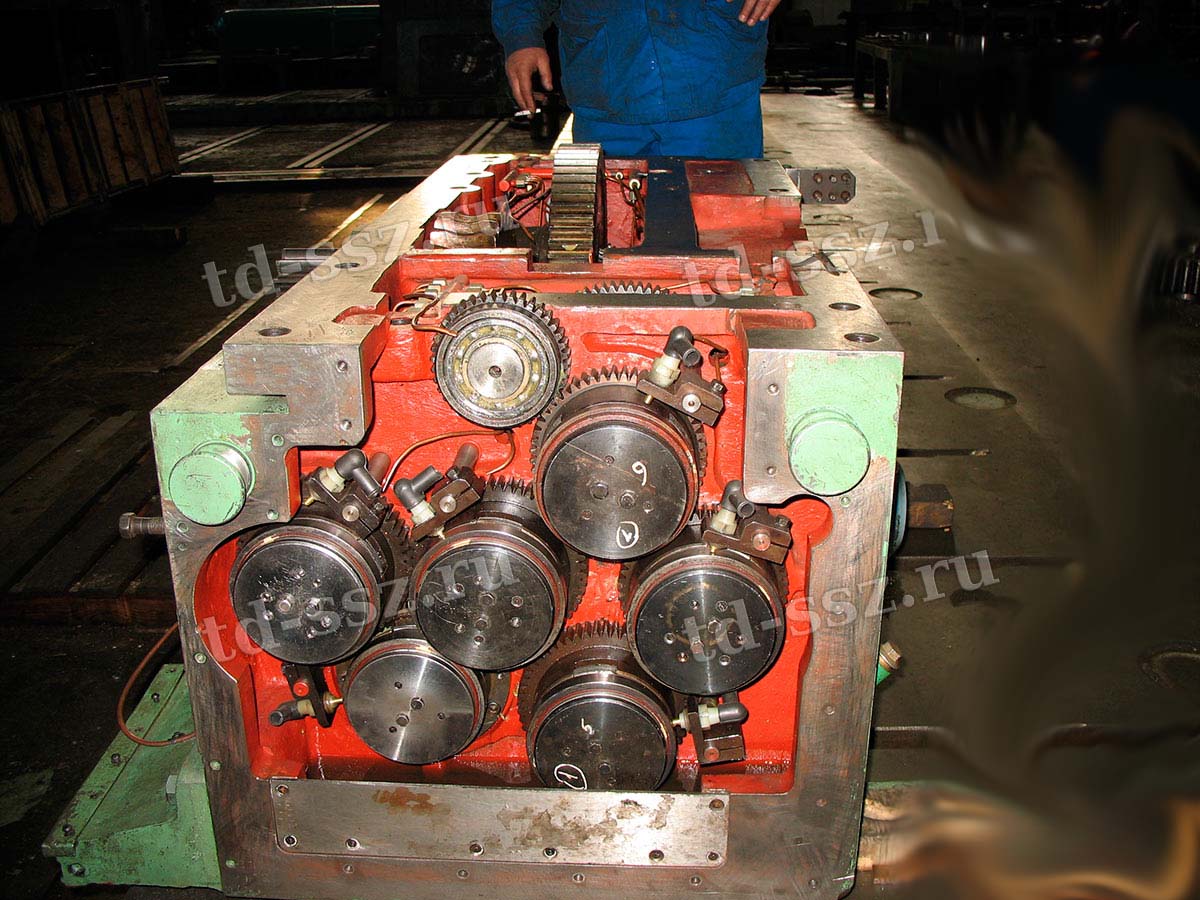

Фартук токарно-гвинторізного верстата 1А670
Фартух токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі
Фартук токарно-гвинторізного верстата 1А670
Фартух токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі

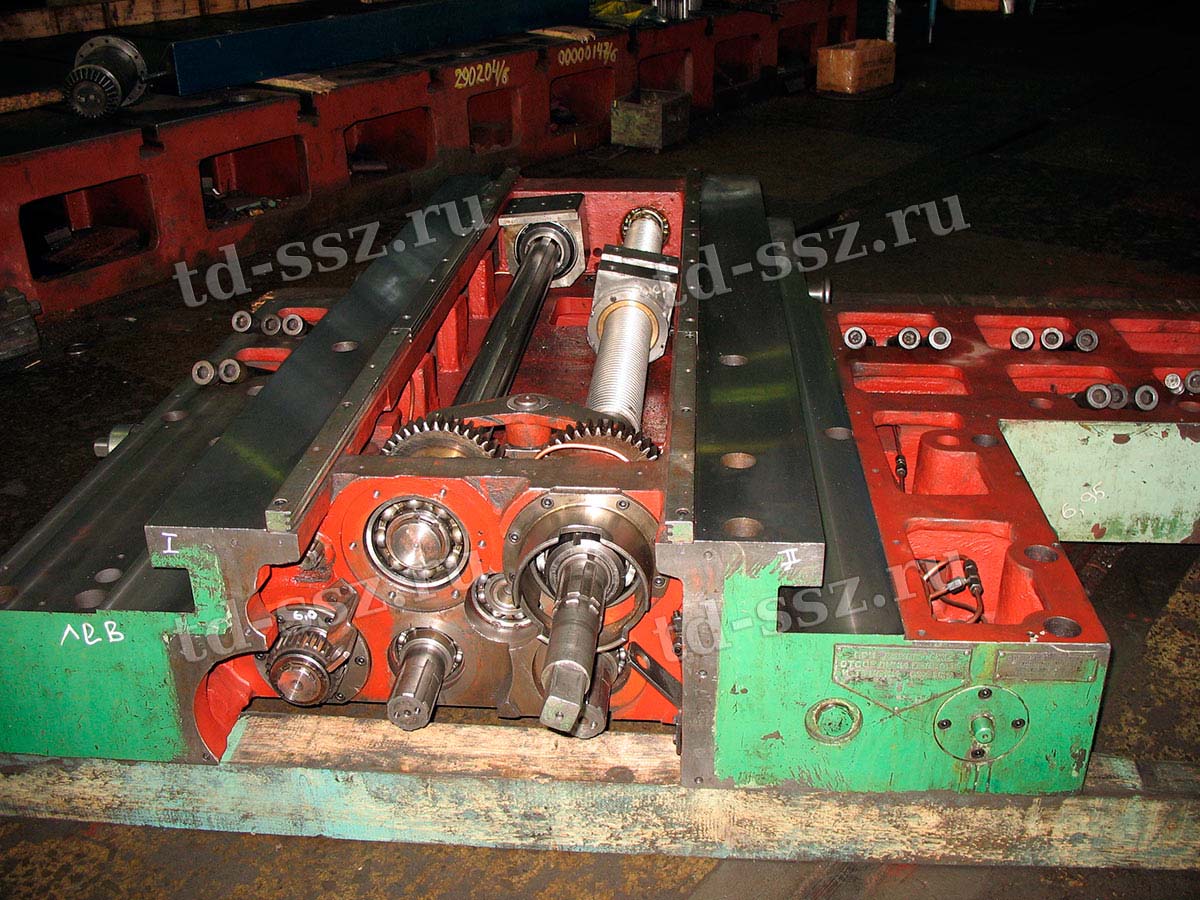

Каретка токарно-гвинторізного верстата 1А670
Каретка токарно-гвинторізного верстата 1А670. Дивитись у збільшеному масштабі
| Найменування параметру | 1A670 | 1A665 | 1A660 | 1M660 |
|---|---|---|---|---|
| Основні параметри | ||||
| Клас точності згідно з ГОСТ 8-82 | Н | Н | Н | Н |
| Найбільший діаметр оброблюваної заготовки над станиною, мм | 2000 рік | 1600 | 1250 | 1250 |
| Найбільший діаметр оброблюваної заготовки над супортом, мм. | 1600 | 1250 | 900 | 900 |
| Найменший діаметр оброблюваної заготовки, мм | 320 | |||
| Найбільша довжина заготівлі (РМЦ), мм | 10000 | 8000 | 6000 | 6000 |
| Висота різця, що встановлюється, мм | 80 | |||
| Найбільша маса заготівлі в центрах, т | 63 | 40 | 25 | 25 |
| Шпиндель | ||||
| Число ступенів частот прямого обертання шпинделя | Б/с (3 ступені) | |||
| Частота прямого обертання шпинделя, об/хв | 1..120 | 1,26..160 | 1,6..200 | |
| Найбільший крутний момент, Нм | 4500 | |||
| Розмір конуса шпинделя ГОСТ 8593-57 | 120 сторінок (1:7) | |||
| Центр передньої бабки | 120 х 75° СТП Д43-17-73 |
|||
| Подання | ||||
| Число супортів | 1-гвинторізний 1-гвинторізний |
|||
| Найбільше поздовжнє переміщення супорта, мм | ||||
| Найбільше поперечне переміщення супорта, мм | 715 | |||
| Ціна поділу лімба при поздовжньому переміщенні, мм | ||||
| Ціна поділу лімба при поперечному переміщенні, мм | ||||
| Число ступенів поздовжніх подач | ||||
| Межі поздовжніх подач, мм/про | 0,16..78,18 | 0,064..3,26 | 0,065..3,14 (12) | |
| Відношення поперечної подачі та поздовжньої | 1:2 | |||
| Межі поперечних подач, мм/про | ||||
| Швидкість швидких переміщень супорта, поздовжніх, м/хв. | 2,0..2,9 | 2,02 | ||
| Швидкість швидких переміщень супорта, поперечних, м/хв. | 1,2..1,5 | |||
| Межі кроків різьб метричних, що нарізаються, мм | 2..96 | 1..96 | ||
| Межі кроків різьб дюймових, що нарізаються, мм | 12..3/8 | 20..3/8 | ||
| Різцеві санки (верхній супорт) | ||||
| Поздовжній хід різцевих санок, мм | 900 | |||
| Хід різцевих санчат, мм | 200 | |||
| Ціна поділу лімба переміщення різцевих санчат, мм | ||||
| Ціна поділу лімба переміщення різцевих санчат, мм | ||||
| Число ступенів подач | ||||
| Відношення подачі до поздовжньої | 1:3 | |||
| Швидкість швидких переміщень, мм/хв. | ||||
| Найбільший кут повороту, град | ±90° | ±90° | ||
| Ціна одного поділу кута повороту, град | ||||
| Задня бабка | ||||
| Центр у шпинделі за ГОСТ 18259-72 | 7032-0098 Ø120 | |||
| Найбільше переміщення пінолі, мм | 400 | |||
| Найбільше переміщення пінолі зі встановленим інструментом, мм | ||||
| Діаметр пінолі, мм | 400 | |||
| Електроустаткування | ||||
| Кількість електродвигунів на верстаті | ||||
| Електродвигун головного приводу, кВт | 75 | 55 | ||
| Електродвигун швидкого ходу супорта, кВт | ||||
| Сумарна потужність усіх електродвигунів, кВт | ||||
| Габарити та маса верстата | ||||
| Габарити верстата (довжина ширина висота), мм | 14520 х 2956 х 2330 | 12120 х 2830 х 2005 | ||
| Маса верстата, т | 60,3 | 40,5 |
