Виробник токарного верстата моделі 1А660 – Краматорський завод важкого верстатобудування ім. В.Я. Чубаря, КЗТС , Донецька область м. Краматорськ, заснований у 1941 році.
Тяжкий токарно-гвинторізний верстат 1А660 випускався з 1962 по 1988 рік. Випущено верстатів – 727 шт.
Токарно-гвинторізний верстат 1А660 призначений для обробки деталей великих розмірів, в умовах одиничного та дрібносерійного виробництва. На верстаті можна проводити зовнішнє і внутрішнє точення, включаючи точення конусів, розточування, свердління та нарізування різьблень - метричної та дюймової.
Тяжкий токарно-гвинторізний верстат 1А660 має станину з двома напрямними прямокутного перерізу. Коробка швидкостей верстата 1А660 має три механічні щаблі, у межах кожного з яких швидкість обертання шпинделя змінюється безступінчасто. Опорами шпинделя є регульовані дворядні роликові підшипники, які забезпечують високу жорсткість та стабільну точність при тривалій роботі верстата. Тяжкий токарний верстат 1А660 для нарізування різьблення використовує ходовий гвинт. Задня бабка оснащена центром, що обертається, і датчиком для виміру осьових зусиль. Фіксація задньої бабки здійснюється за допомогою гідравлічного приводу. Передній супорт встановлений на прямокутній полиці направляючих станини. Супорт забезпечений системою, що забезпечує примусове змащення направляючих.
Тяжкий токарний верстат 1А660 управляється з робочого місця переносним кнопковим пультом. Існує кілька модифікацій верстата 1А660, що відрізняються відстанню між центрами: від 6300 до 20000 мм, а так само і комплектацією. Тяжкий токарний верстат 1А660 оснащується пристроєм цифрової індикації (УЦІ).
На основі базової моделі 1А660 виготовлено безліч спеціалізованих верстатів для обробки конкретних видів виробів.
Клас точності - Н за ГОСТ 8-82Е.

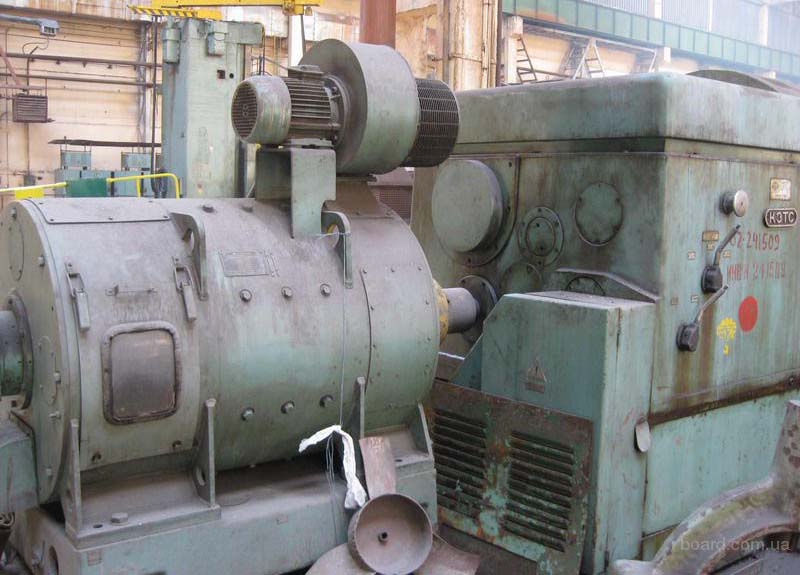

Фото токарно-гвинторізного верстата 1А660
Фото токарно-гвинторізного верстата 1А660. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата 1А660
Фото токарно-гвинторізного верстата 1А660. Дивитись у збільшеному масштабі

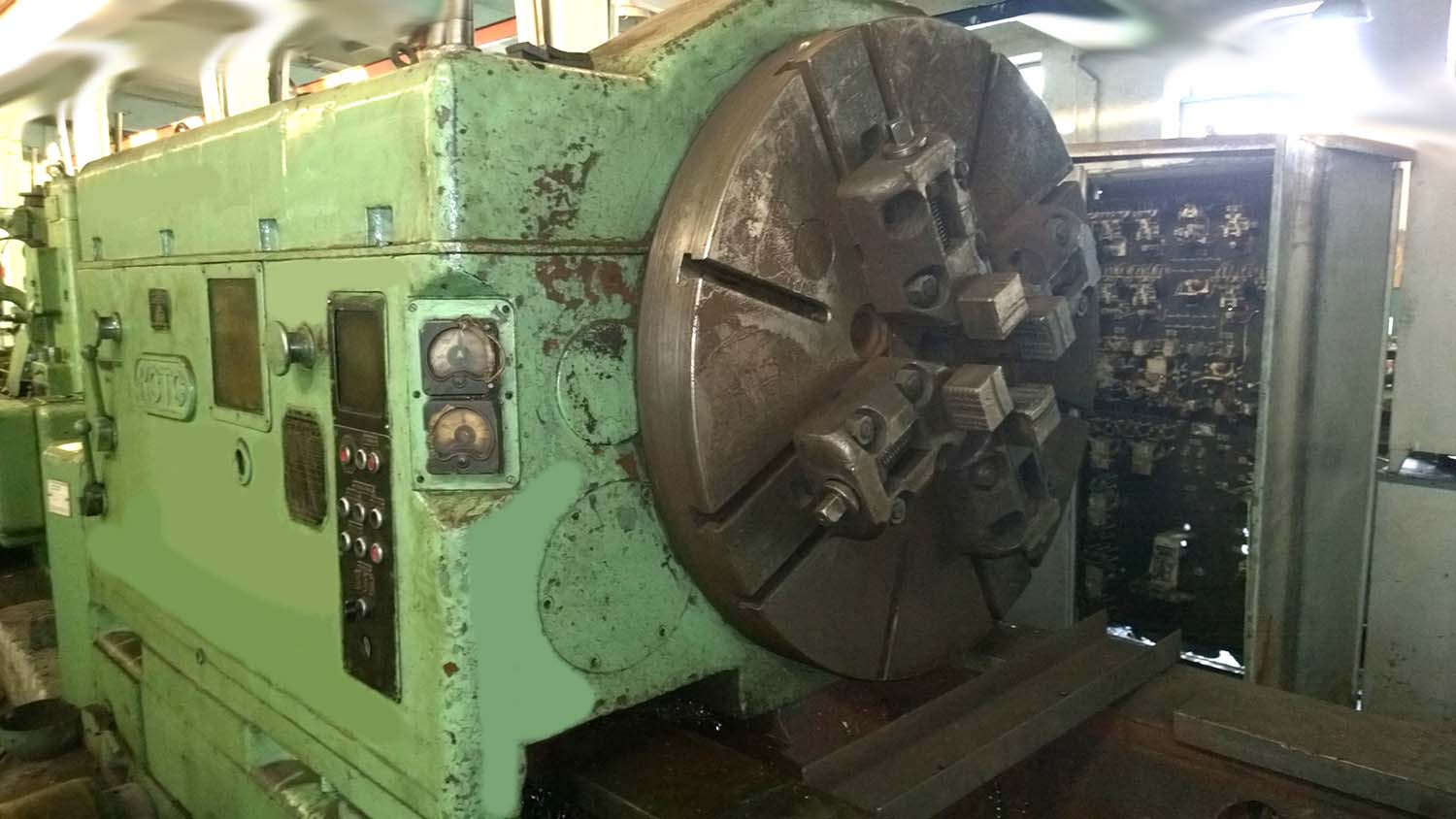

Фото токарно-гвинторізного верстата 1А660

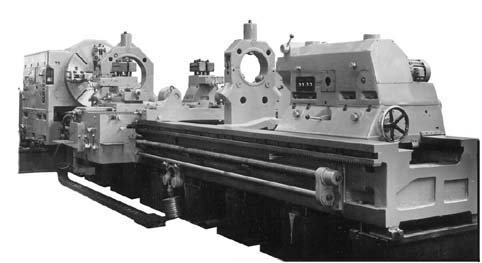

Фото токарно-гвинторізного верстата 1А660
Фото токарно-гвинторізного верстата 1А660. Дивитись у збільшеному масштабі

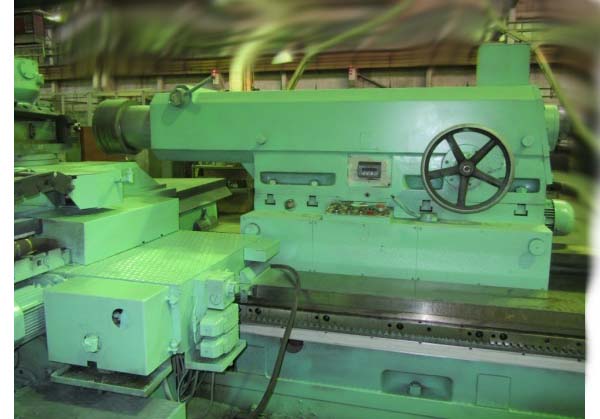

Фото токарно-гвинторізного верстата 1А660
| Найменування параметру | 1660 рік | 1A660 | 1M660 | 1K660F3 |
|---|---|---|---|---|
| Основні параметри | ||||
| Клас точності згідно з ГОСТ 8-82 | Н | Н | Н | Н |
| Найбільший діаметр оброблюваної заготовки над станиною, мм | 1250 | 1250 | 1250 | 1300 |
| Найбільший діаметр оброблюваної заготовки над супортом, мм. | 900 | 900 | 900 | 1050 |
| Найбільша довжина заготівлі (РМЦ), мм | 6300 | 6000 | 6000 | 8000 |
| Найбільші розміри державки різця (ширина х висота), мм | 70 х 60 | |||
| Найбільша маса заготівлі в центрах, т | 30 | 25 | 25 | 25 |
| Шпиндель | ||||
| Число ступенів частот прямого обертання шпинделя | Б/с | |||
| Частота прямого обертання шпинделя, об/хв | 3,15..200 | 1,6..200 | ||
| Найбільший момент, що крутить, кгс | 8000 | |||
| Супорт. Подання | ||||
| Найбільше поздовжнє переміщення супорта, мм | ||||
| Найбільше поперечне переміщення супорта, мм | ||||
| Ціна поділу лімба при поздовжньому переміщенні, мм | ||||
| Ціна поділу лімба при поперечному переміщенні, мм | ||||
| Число ступенів поздовжніх подач | 48 | |||
| Межі поздовжніх подач, мм/про | 0,16..8 | 0,065..3,14 (12) | ||
| Межі поперечних подач, мм/про | 0,1..1,25 | |||
| Швидкість швидких переміщень супорта, поздовжніх, м/хв. | 3 | 2,02 | ||
| Швидкість швидких переміщень супорта, поперечних, м/хв. | ||||
| Межі кроків різьб метричних, що нарізаються, мм | 1..60 | 1..96 | ||
| Межі кроків різьб дюймових, що нарізаються, мм | 1..30 | 20..3/8 | ||
| Межі кроків різьблення нарізаних модульних, модуль | 0,25..20 | |||
| Різцеві санки (верхній супорт) | ||||
| Найбільше переміщення різцевих санчат, мм | ||||
| Ціна поділу лімба переміщення різцевих санчат, мм | ||||
| Число ступенів подач | ||||
| Межі поздовжніх подач, мм/про | ||||
| Швидкість швидких переміщень, мм/хв. | ||||
| Найбільший кут повороту, град | ±90° | |||
| Ціна одного поділу кута повороту, град | ||||
| Задня бабка | ||||
| Центр у шпинделі за ГОСТ 13214-79 | ||||
| Найбільше переміщення пінолі, мм | 400 | |||
| Діаметр пінолі, мм | 120 | |||
| Електроустаткування | ||||
| Кількість електродвигунів на верстаті | ||||
| Електродвигун головного приводу, кВт | 60 | 55 | ||
| Електродвигун швидкого ходу супорта, кВт | ||||
| Сумарна потужність усіх електродвигунів, кВт | ||||
| Габарити та маса верстата | ||||
| Габарити верстата (довжина ширина висота), мм | 13200 х 2500 х 2060 | 12120 х 2830 х 2005 | ||
| Маса верстата, т | 46 | 40,5 |
