1Д325п Верстат токарно-револьверний підвищеної точності
схеми, опис, характеристики

Відомості про виробника токарно-револьверного верстата 1Д325п

Виробник токарно-револьверного верстата моделі 1Д325п - Новочеркаський верстатобудівний завод , заснований у 1938 році.

1Д325П Верстат токарно-револьверний, підвищеної точності, з горизонтальною віссю револьверної головки. Загальні відомості, призначення, сфера застосування

Токарно-револьверний верстат 1Д325П призначений для обробки деталей з каліброваного прутка, що закріплюється в цангу, або штучних заготовок, що закріплюються в патроні, в умовах серійного та дрібносерійного виробництва.

На верстаті 1Д325П можна проводити обточування, розточування, свердління, зенкерування, розгортання, нарізання різьблення мітчиками і плашками, підрізування, прорізання та ін.

При оснащенні верстата 1Д325П додатковими пристроями можна обробляти конуси, фасонні поверхні та нарізати різьблення накидним різьбонарізним пристроєм.

Принцип роботи та особливості конструкції верстата 1Д325П

Верстат 1Д325П має шістнадцятипозиційну револьверну головку з горизонтальною віссю обертання. При повороті револьверної головки з однієї позиції в іншу відбувається автоматичне перемикання частоти обертання шпинделя і подач відповідно до програмою, заданої на набірному полі пульта керування. Керування переміщеннями револьверного супорта здійснюється штурвалом на фартуху револьверного супорта.

У верстаті 1Д325П можливе ручне перемикання частот обертання шпинделя та подач, що особливо зручно при налагодженні та обробці дрібних партій деталей.

Клас точності верстата П згідно з ГОСТ 8-77.

Шорсткість обробленої поверхні Ra 2,5 мкм.

Категорія якості – перша.

Точність обробки:

• зовнішніх поверхонь - за 8 квалітетом;
• отворів мірним центровим інструментом - за 7 кваліфікацією;
• за довжиною - за 10 кваліфікацією;
• різьблення, нарізаних різьбонарізним пристроєм - поля допусків 6Н і 6g.

Середній рівень звуку LA не повинен перевищувати 82 дБа.

Коригований рівень звукової потужності LpA не повинен перевищувати 96 дБа.

Середньоквадратичні значення віброшвидкості не повинні перевищувати наступних значень:

• середньогеометричні частоти октавних смуг Гц. 2; 4; 8; 16; 31,5; 63;
• середньоквадратичні значення віброшвидкості, мм/с. 11,2; 5; 2; 2; 2; 2

Розробник - Новочеркаський верстатобудівний завод.

1Д325п Габарит робочого простору верстата

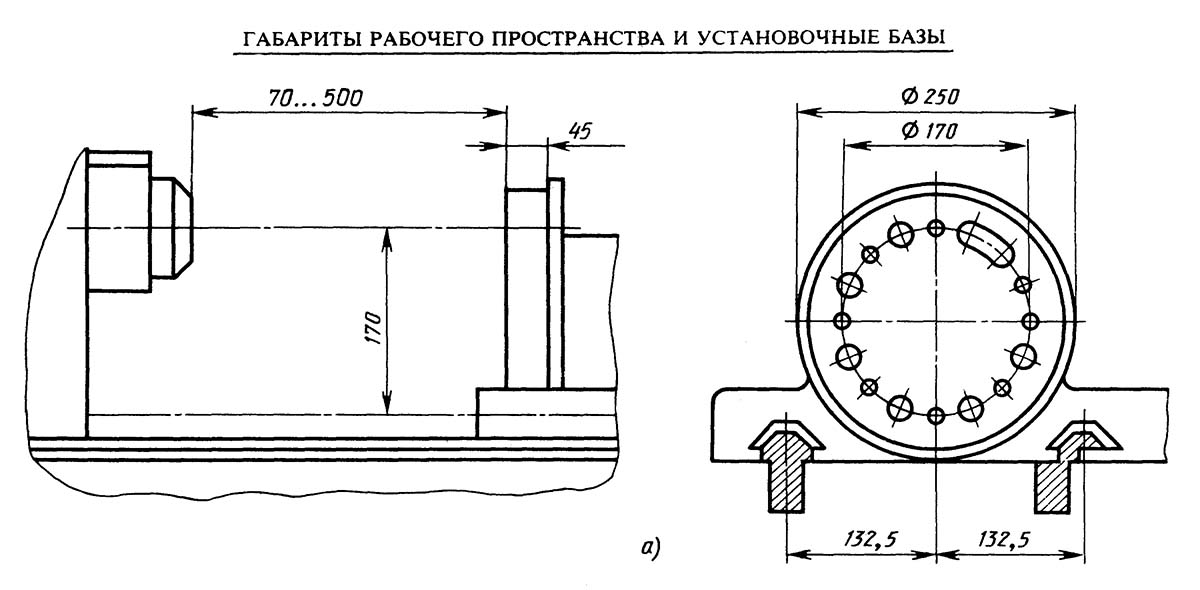

Габарит робочого простору верстата 1д325п

Габарит робочого простору верстата 1д325п. Завантажити у збільшеному масштабі

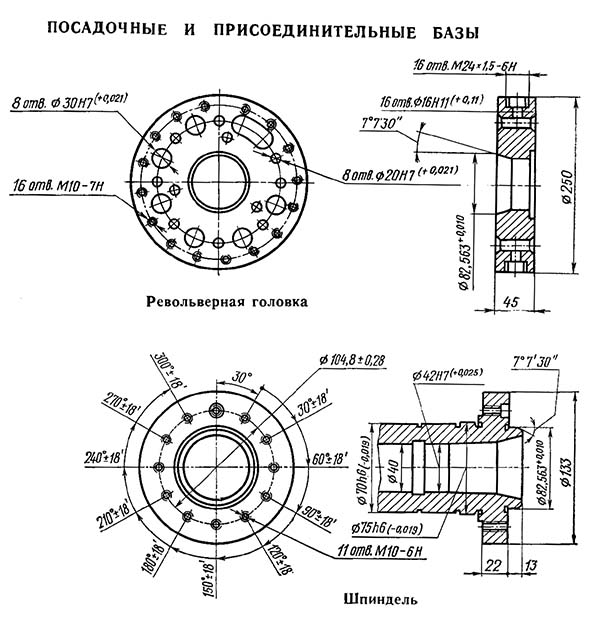

1Д325п Посадочні та приєднувальні бази верстата. Револьверна головка

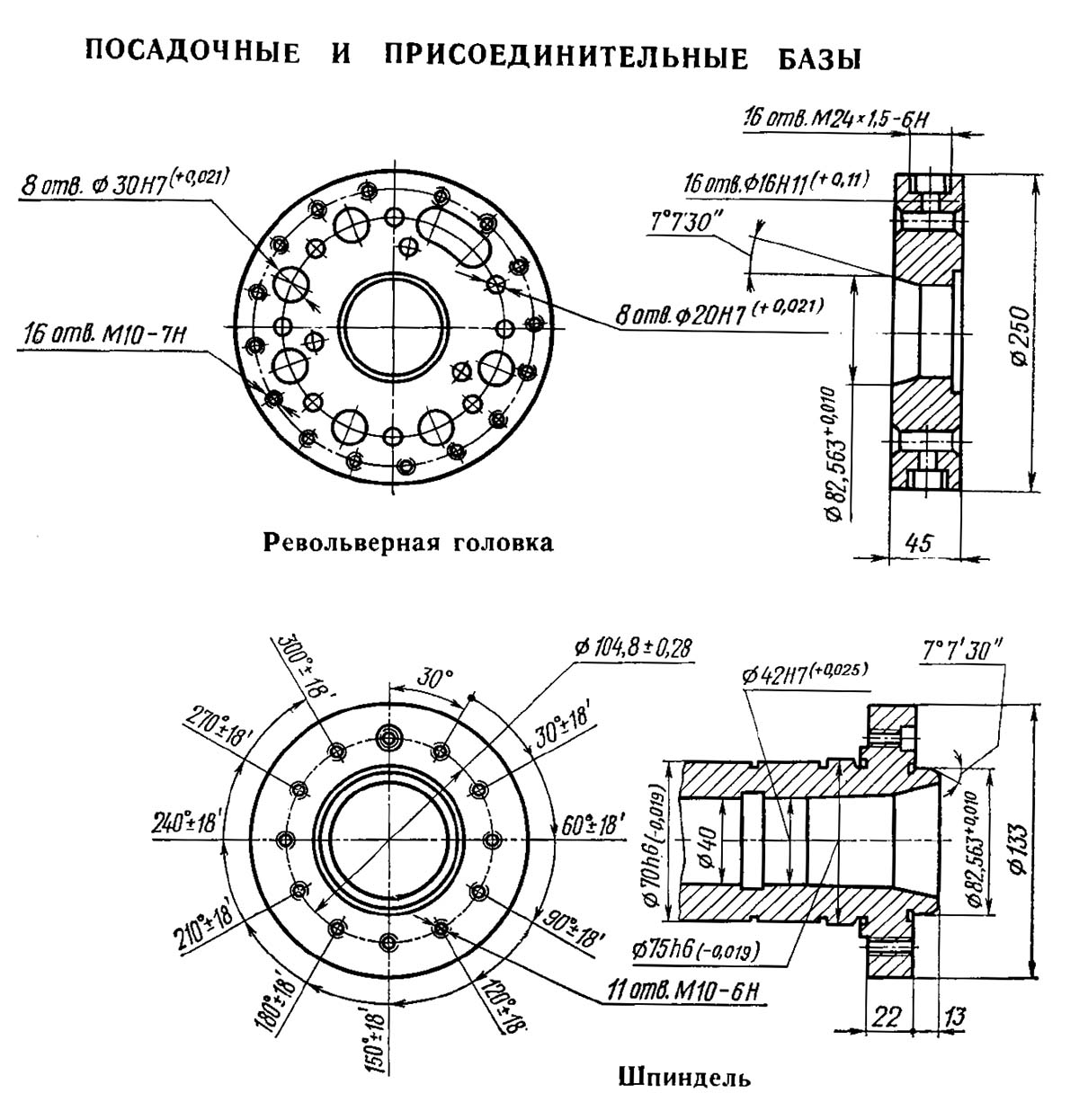

Посадочні та приєднувальні бази верстата 1д325п

Посадочні та приєднувальні бази верстата 1д325п. Завантажити у збільшеному масштабі

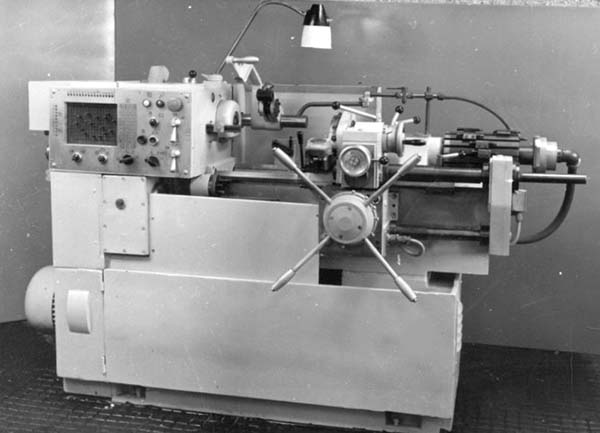

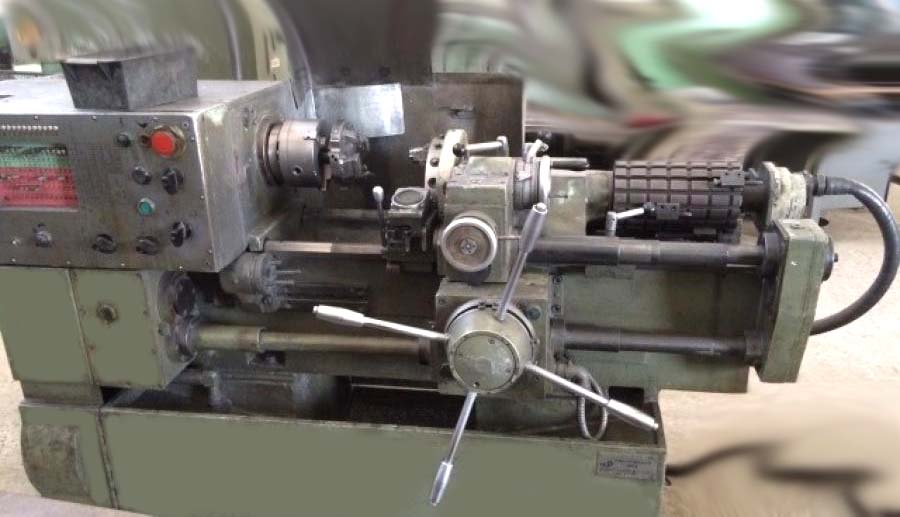

1Д325п Загальний вигляд токарного токарно револьверного верстата

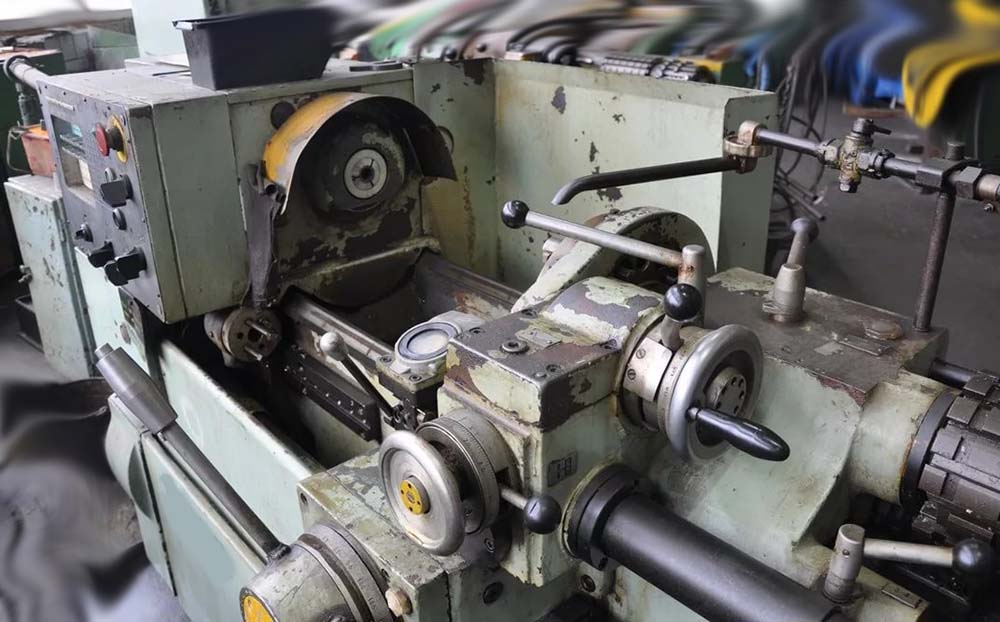

Фото токарно-револьверного верстата 1д325п

Фото токарно-револьверного верстата 1д325п

Фото токарно-револьверного верстата 1д325п. Завантажити у збільшеному масштабі

Фото токарно-револьверного верстата 1д325п

Фото токарно-револьверного верстата 1д325п. Завантажити у збільшеному масштабі

Фото токарно-револьверного верстата 1д325п

Фото токарно-револьверного верстата 1д325п. Завантажити у збільшеному масштабі

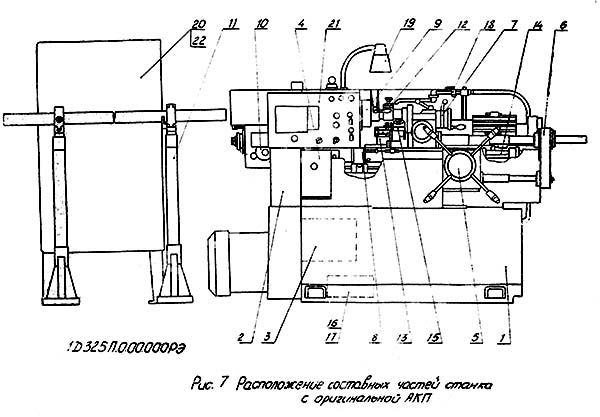

1Д325п Cклад токарно-револьверного верстата

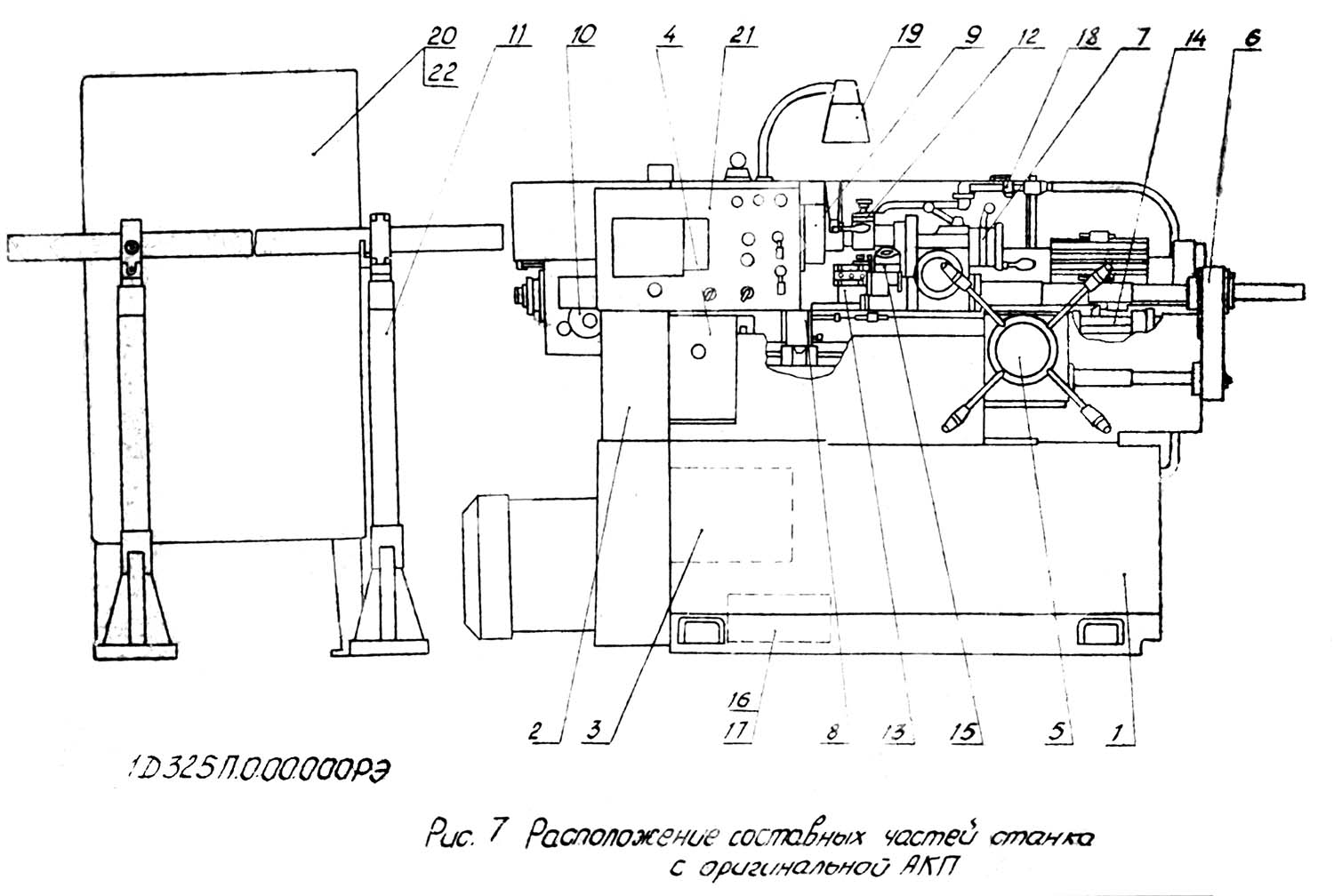

Розташування основних частинин револьверного верстата 1д325п

Розташування основних частинин револьверного верстата 1д325п. Завантажити у збільшеному масштабі

Специфікація основних вузлів верстата

1. Основание і станина - 1Д325.1.12.000
2. Огорожа - 1Д325.1.92.000
3. Коробка швидкостей – 1Д325.2.12.000
4. Коробка подач - 1Д325.2.22.000
5. Фартух револьверного супорта - 1Д325.3.17.000-01
6. Редуктор кругових подач - 1Д325.3.22.000
7. Супорт револьверний - 1Д325.3.32.000-01
8. Барабан упорів передній - 1Д325.3.35.000
9. Бабка шпиндельна - 1Д325.12.000-01
10. Механізм подачі та затиску прутка - 1Д325.4.32.000
11. Пристрій для підтримки дроту - 1Д325.5.11.000
12. Пристрій різьбонарізний - 1Д325.5.22.000
13. Копіювальний пристрій - 1Д325.5.31.000
14. Упор поздовжній - 1Д325.5.62.000
15. Упор поперечний - 1Д325.5.67.000
16. Станція мастила - 1Д325.6.12.000
17. Монтаж централізованого мастила - 1Д325.6.14.000
18. Монтаж охолодження - 1Д325.6.16.000
19. Розміщення електроустаткування - 1Д325.3.00.000
20. Панель - 1Д325.8.12.000
21. Пульт - 1Д325.8.20.000
22. Шафа електрична - 1Д325.8.40.000

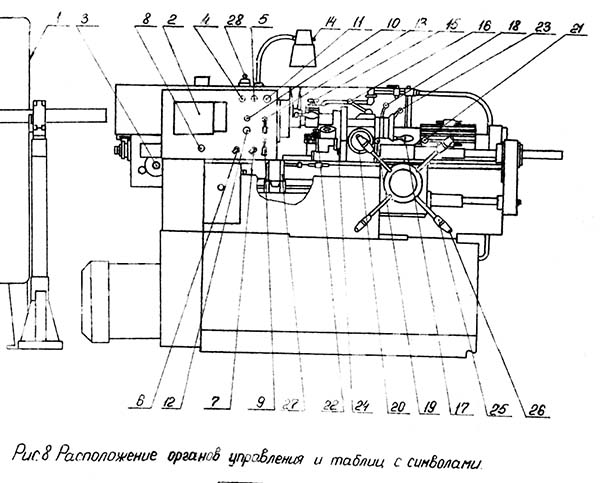

1Д325п Розташування органів керування токарно-револьверним верстатом

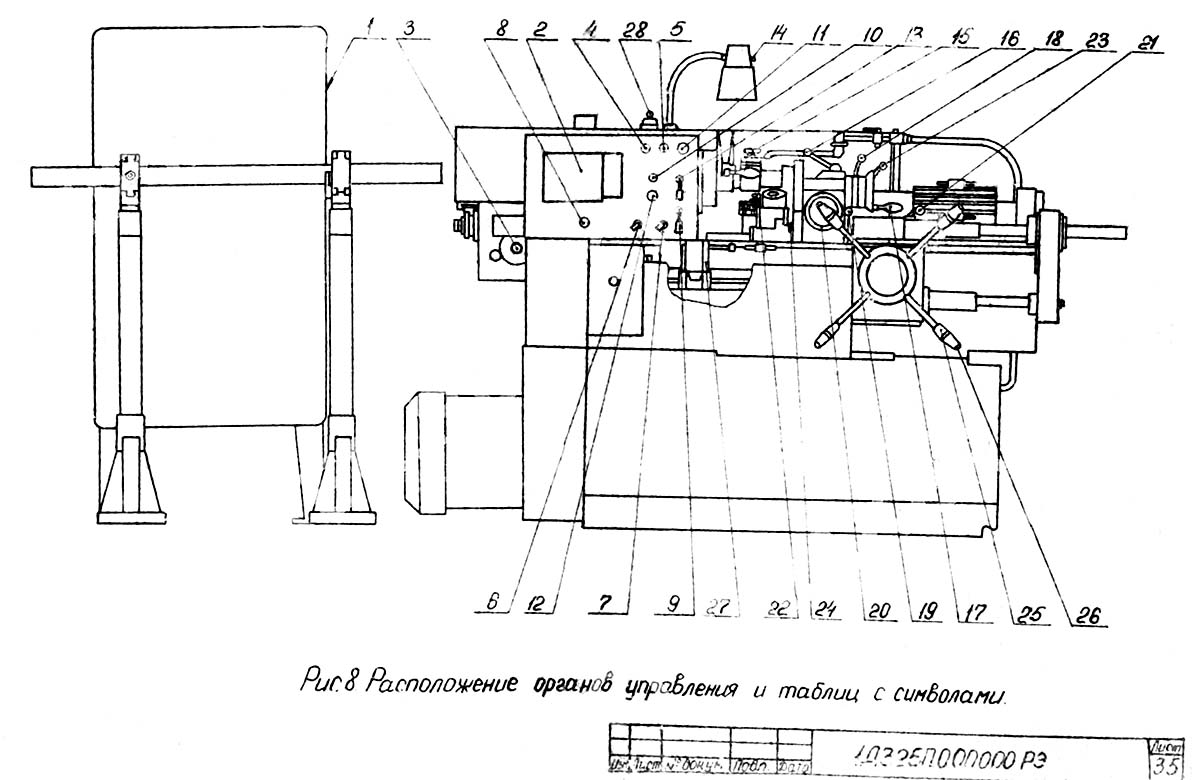

Розташування органів керування токарно-револьверним верстатом 1Д325п

Розташування органів керування токарно-револьверним верстатом 1Д325п. Завантажити у збільшеному масштабі

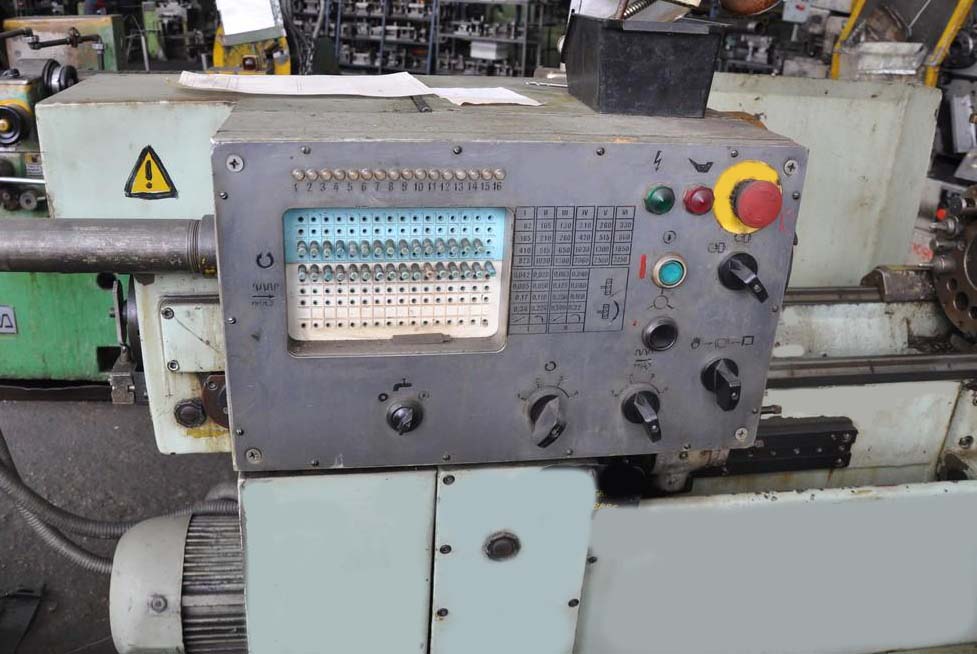

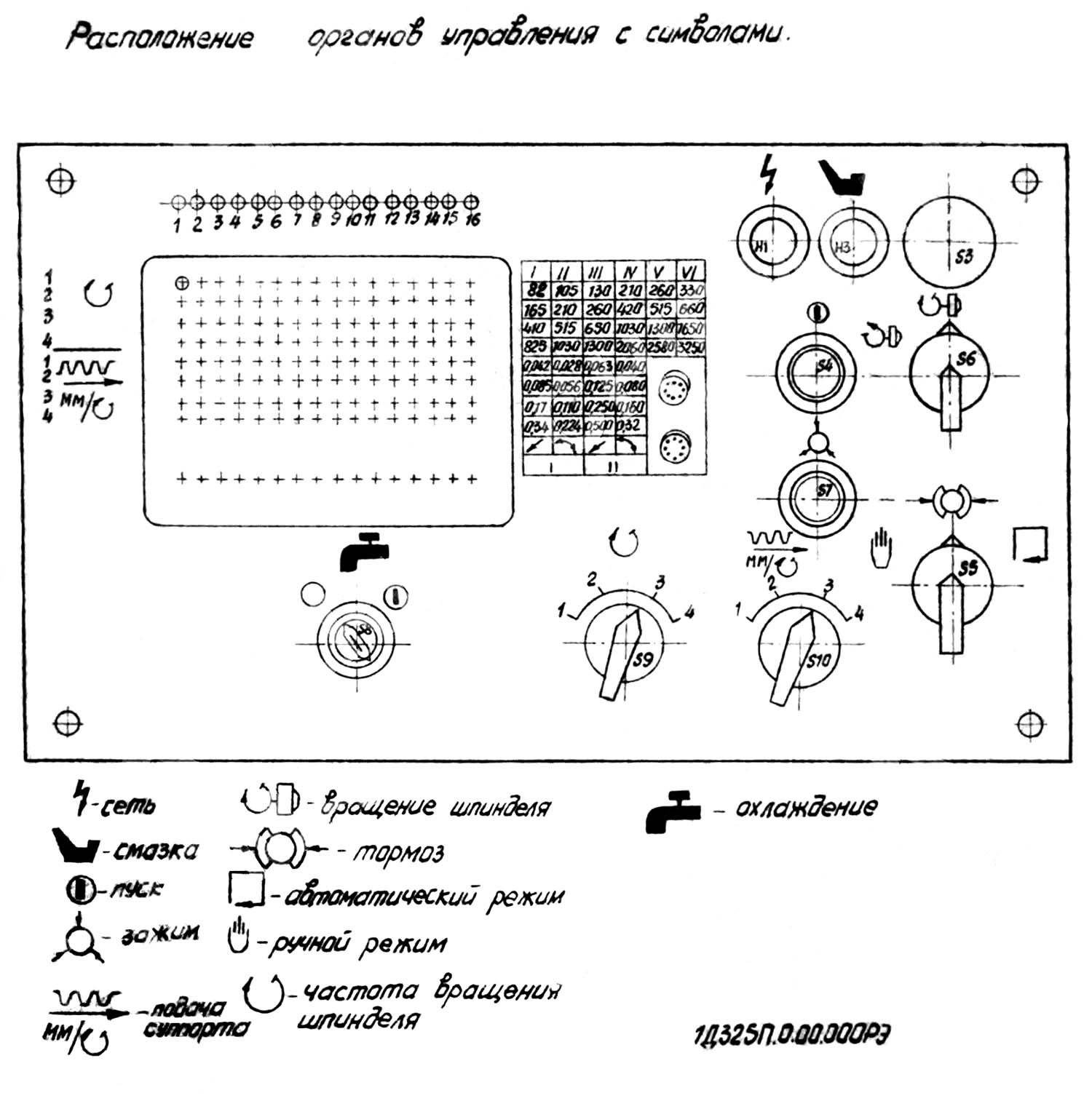

Пульт керування токарно-револьверним верстатом 1Д325п

Пульт керування токарно-револьверним верстатом 1Д325п. Завантажити у збільшеному масштабі

Перелік органів керування токарно-револьверним верстатом 1д325п

1. Вступний вимикач
2. Набірне поле набору чисел обертів шпинделя та подач револьверного супорту
3. Квадрат налаштування механізму подачі та затиску
4. Лампа сигнальна "Верстат під напругою"
5. Лампа сигнальна "Ні мастила"
6. Перемикач вибору швидкостей у ручному режимі
7. Перемикач вибору подач у ручному режимі
8. Перемикач "Охолодження"
9. Рукоятка включення обертання шпинделя та гальма
10. Кнопка включення обертання електродвигуна станції мастила
11. Кнопка вимкнення обертання головного електродвигуна
12. Кнопка "Подача та затискач матеріалу"
13. Рукоятка реверсування обертання шпинделя при нарізанні різьблення
14. Перемикач освітлення
15. Маховичок подачі на глибину різання різьбонарізного пристрою
16. Рукоятка виведення фіксатора револьверної головки
17. Рукоятка повороту револьверної головки
18. Рукоятка включення ланцюга тонкого кругового подавання
19. Рукоятка включення та реверсування напрямку кругової механічної подачі
20. Маховичок тонкої кругової подачі
21. Рукоятка стопоріння револьверного супорта на станині
22. Рукоятка переміщення поперечного та індикаторного упору
23. Рукоятка затискача вала револьверної головки у незафіксованому її положенні
24. Рукоятка перемикання напрямку роботи індикаторного упору
25. Штурвал ручного поздовжнього переміщення револьверного супорта
26. Кнопка включення механічної поздовжньої подачі револьверного супорта
27. Маховичок повороту переднього барабана упорів
28. Рукоятка увімкнення приводу різьбонарізного пристрою

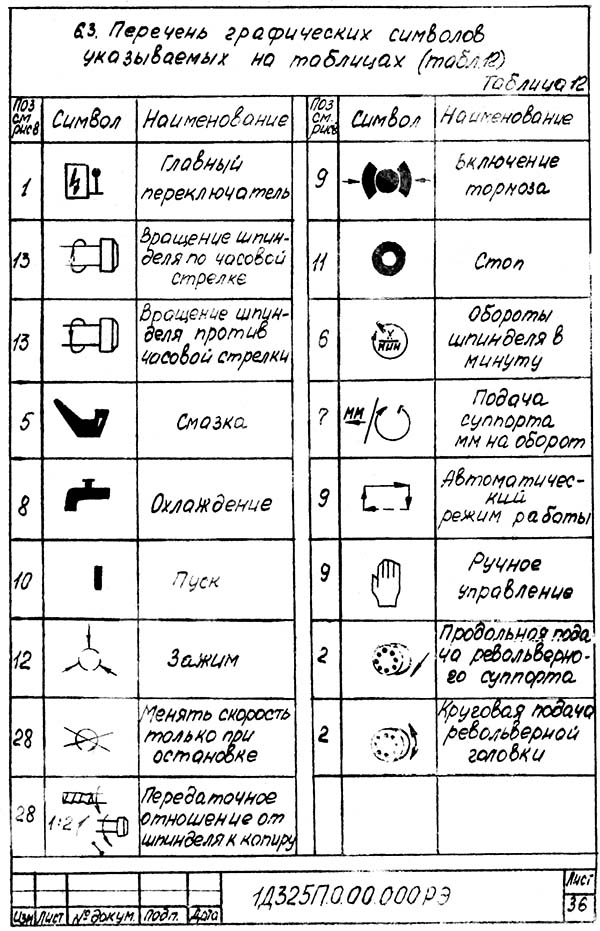

Таблиця графічних символів верстата 1Д325п

1Д325п Кінематична схема токарно-револьверного верстата

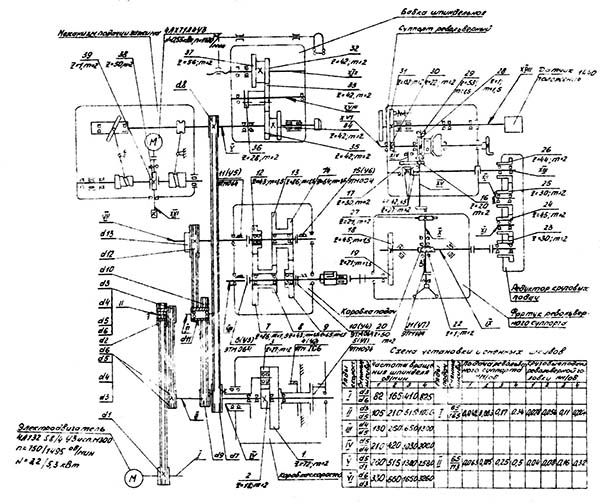

Кінематична схема токарно-револьверного верстата 1д325п

Кінематична схема токарно-револьверного верстата 1Д325п. Скачать в увеличенном масштабе

Обертання шпинделя здійснюється від деухскоростного електродвигуна потужність 3,2/5,3 кВт із частотою обертання 750/1495, через коробку швидкостей. Коробка швидкостей забезпечує отримання 2-х автоматично перемикаються швидкостей обертання шпинделя, перемикання двошвидкісного електродвигуна дає 2 ряди швидкостей. Таким чином, шпиндель має чотири автоматично перемикаються швидкості. У верстаті є чотири змінні шківи і за рахунок комбінації шківів отримуємо 24 швидкості обертання шпинделя.

Рухи у верстаті:

• головний рух;
• поздовжня подача револьверного супорта;
• швидке поздовжнє переміщення револьверного супорта вручну;
• поперечні (кругові) механічні подачі револьверної головки;
• поперечні (кругові) подачі револьверної головки, що здійснюються вручну;
• швидкий поворот револьверної головки вручну;
• поздовжні подачі різьбонарізного супорта.

Електроустаткування верстата 1Д325п

На верстаті встановлено три трифазні короткозамкнені асинхронні електродвигуни (рис. 20) із загальною потужністю 7,125 кВт (при частоті 60 Гц потужність 6,725 кВт).

На верстаті можуть застосовуватися напруги змінного струму частотою 50 або 60 Гц для ланцюгів:

• силовий ~220, ~380, ~400, ~415 або ~440 В
• керування ~110 і ~220 В
• місцевого освітлення ~24 В
• сигналізації ~24 В
• живлення електромагнітних муфт = 24 В

На вимогу замовника верстати можуть виготовлятися на будь-яку з перерахованих вище величин напруги.

Для живлення електромагнітних муфт застосований постійний струм напругою 24, одержуваний від селенового випрямляча.

Електроустаткування верстата за родом захисту від впливу навколишнього середовища виготовляється у звичайному виконанні. На вимогу замовника електрообладнання верстата може бути виконане у тропічному виконанні.

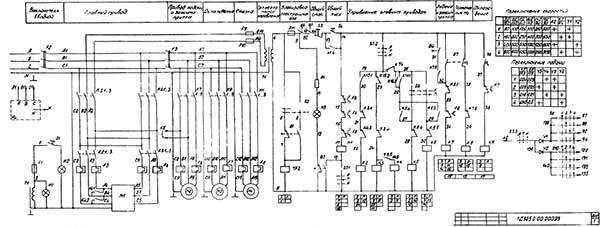

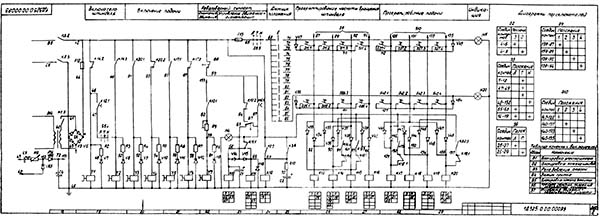

1Д325п Схема електрична токарно-револьверного верстата

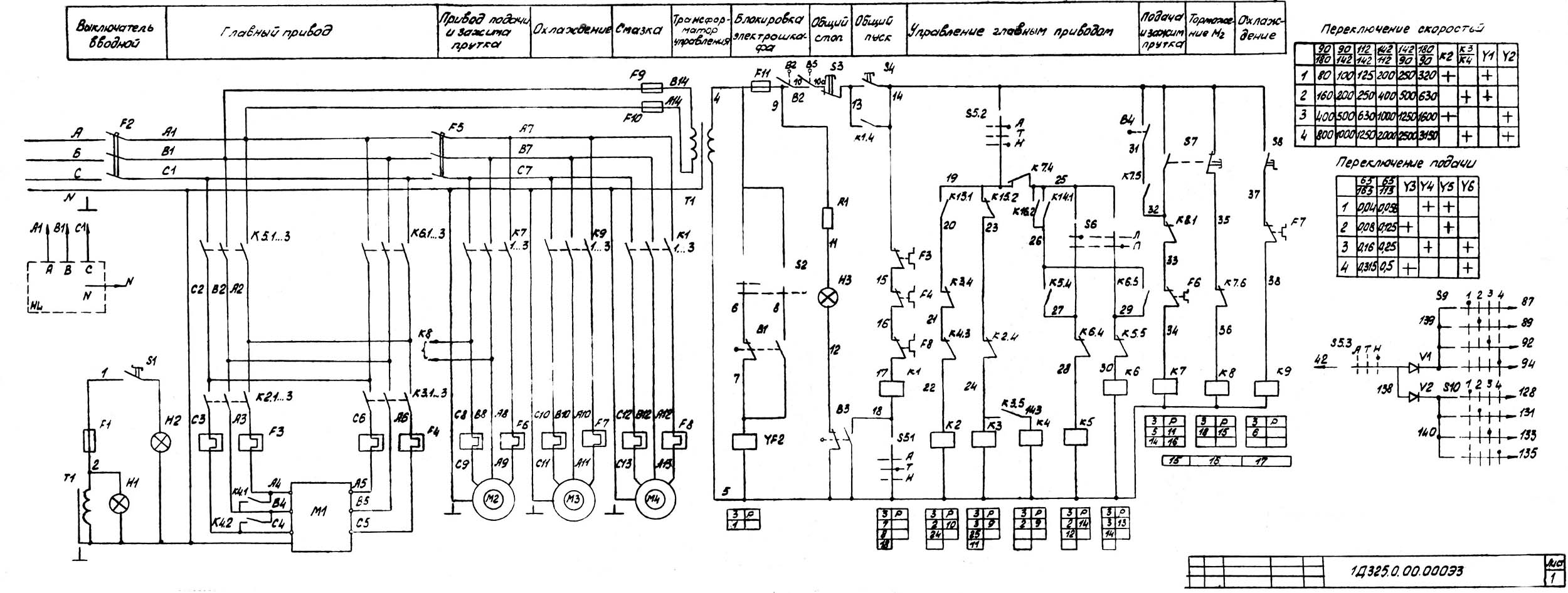

Електрична схема токарно-револьверного верстата 1д325п

Електрична схема токарно-револьверного верстата 1Д325п. Скачать в увеличенном масштабе

Електрична схема токарно-револьверного верстата 1д325п

Електрична схема токарно-револьверного верстата 1Д325п. Скачать в увеличенном масштабе

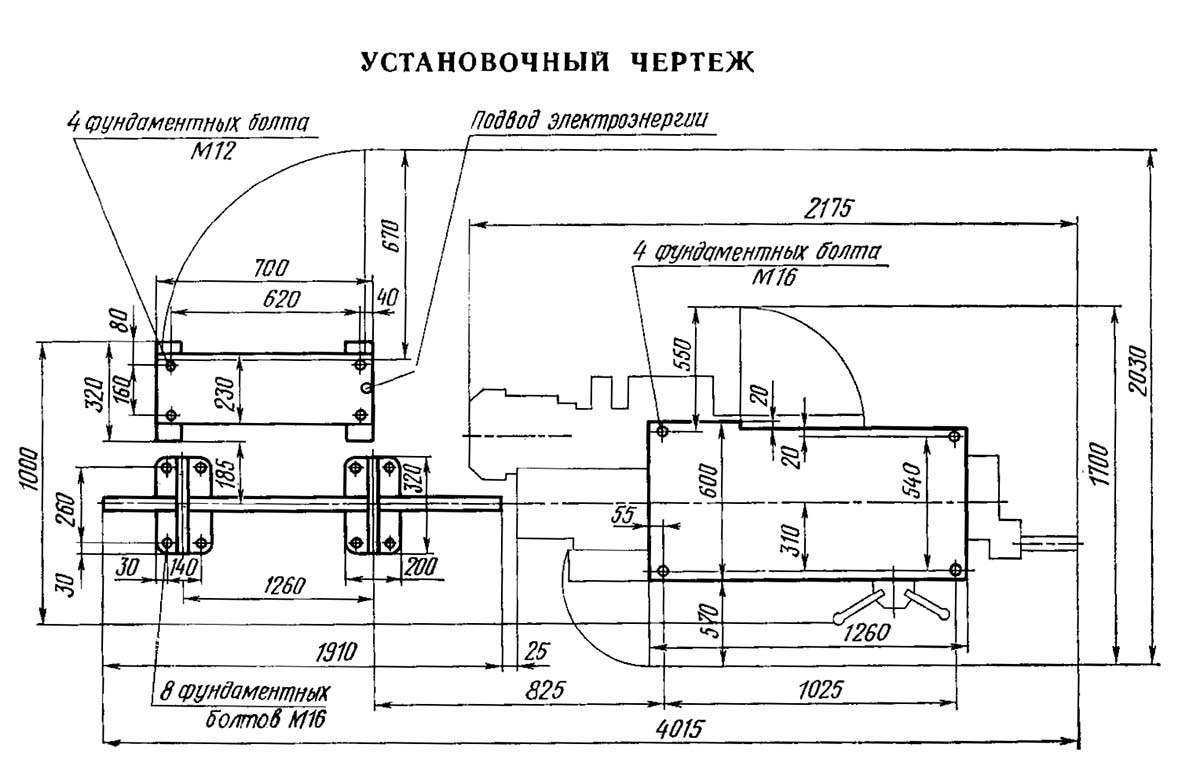

1Д325п Настановне креслення токарно-револьверного верстата

Настановне креслення токарно-револьверного верстата 1д325п

Настановне креслення токарно-револьверного верстата 1Д325п. Скачать в увеличенном масштабе

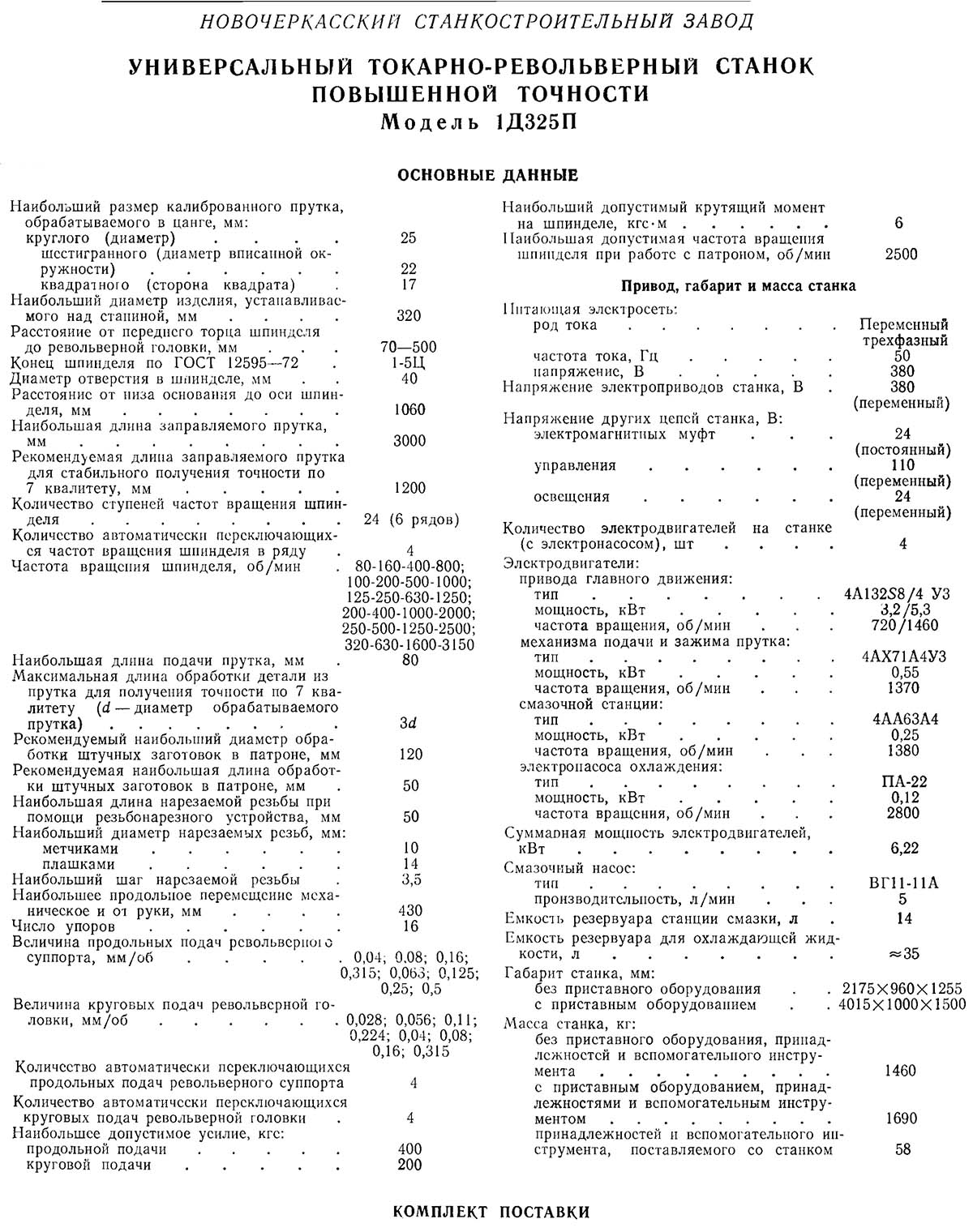

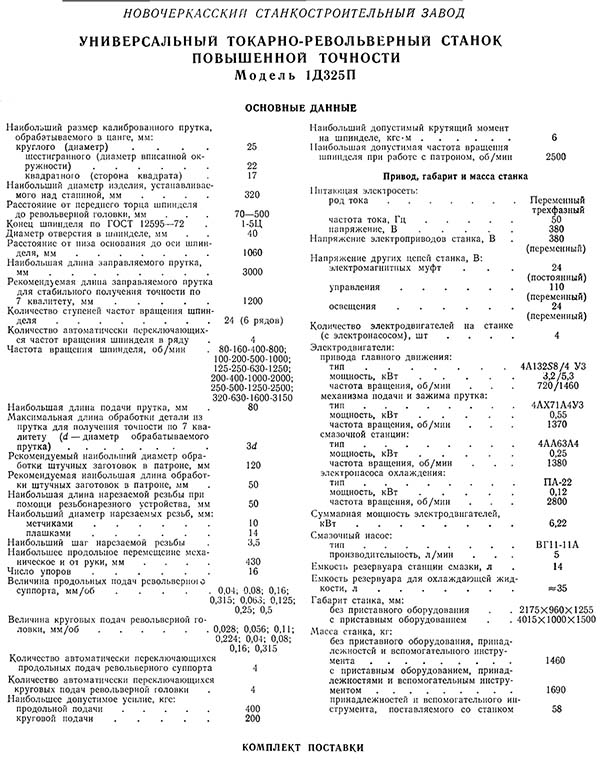

Технічні характеристики токарно-револьверного верстата 1Д325п

Технічні характеристики токарно-револьверного верстата 1Д325п

Технічні характеристики токарно-револьверного верстата 1Д325п. Скачать в увеличенном масштабе

1Г325 Верстат токарно-револьверний. Відеоролик.

Технічні характеристики верстата 1Д325п

Найменування параметру	1H325	1G325	1D325p
Основні параметри верстата
Клас точності верстата Н згідно з ГОСТ 8-71	Н	Н	П
Найбільший діаметр виробу, що обробляється над станиною, мм	320	320	320
Найбільший діаметр круглого прутка, що обробляється, на передньому затиску (в цангу), мм	25	25	25
Найбільша сторона квадрата обробленого прутка, мм	17	17	17
Найбільший розмір шестигранного прутка (діаметр вписаного кола), мм	22	22	22
Найбільший діаметр виробу, що обробляється в патроні, мм			120
Найбільша довжина виробу, що обробляється в патроні, мм			125
Найбільша рекомендована довжина виробу, що обробляється в патроні, мм			50
Найбільша довжина подачі дроту, мм		0..80	0..80
Найбільша довжина обробки прутка в цангу або в патроні, мм	140	140	100
Найбільша довжина прутка, що обробляється в затискній і трубі, що подає, мм		3000	3000
Рекомендована довжина прутка, що обробляється в затискній і трубі, що подає, мм			1200
Діаметр отвору в шпинделі, мм		40	40
Висота центрів, мм		180	170
Відстань від торця шпинделя до площини револьверної головки, мм		70..400	70..500
Найбільший діаметр різьблень, що нарізаються плашками по сталі середньої твердості, мм		M14	M14
Найбільший діаметр різьблень, що нарізаються мітчиками по сталі середньої твердості, мм		M10	M10
Найбільша довжина нарізання різьблення по копіру, мм		50	50
Шпиндель
Кількість робочих швидкостей шпинделя		16	24
Кількість швидкостей шпинделя прямих/ зворотних, що автоматично перемикаються.			4/ 1
Межі чисел оборотів шпинделя, об/хв	80..3150	80..3150	82..3250
Межі чисел оборотів шпинделя (зворотне обертання), об/хв		160..630
Кінець шпинделя фланцевий згідно з ГОСТ 12595-75.			2-5C
Найбільший момент, що крутить, на шпинделі не менше, Нм (кг*м)			60
Подання. Револьверний супорт
Найбільше переміщення револьверного супорта: поздовжнє (Z), мм/ Кругове, град		325/360°	430/360°
Поздовжнє переміщення револьверного супорта за один оберт штурвала, мм		75
Число упорів		12
Кількість поздовжніх подач револьверного супорта		3	8
Кількість кругових подач револьверного супорта		3	8
Діапазон швидкостей поздовжніх подач револьверного супорта, мм/про
Діапазон швидкостей кругових подач револьверного супорта, мм/про			0,028..0,3
Швидке переміщення револьверного супорта, мм/хв.
Количество инструментов в револьверній головці		12	16
Диаметр отверстий в револьверній головці, мм			20Н7, 30Н7
Диаметр розположення отверстий для инструмента в револьверній головці, мм		170
Переміщення поздовжнє револьверної головки на один поділ лімба, мм		0,5
Ціна поділу лімба грубої кругової подачі револьверної головки на діаметр виробу, мм		1
Ціна поділу лімба тонкої кругової подачі револьверної головки на діаметр виробу, мм		0,05
Поперечне переміщення головки на радіусі розташування гнізд під інструмент за один оберт лімба при тонкій круговій подачі, мм.		1,48
Найбільше зусилля подачі, допустиме механізмом поздовжньої подачі, Н			4000
Найбільше зусилля подачі, допустиме механізмом кругової подачі, Н			4000
Електроустаткування верстата
Кількість електродвигунів на верстаті, кВт		3	4
Електродвигун головного приводу, кВт (об/хв)		2,6/ 3,0 (1400/ 2800)	3,2/ 5,3 (750/ 1495)
Електродвигун гідроприводу (затискач та подача прутка), кВт (об/хв)		0,6 (1350)	0,55 (1370)
Електродвигун мастильної станції, кВт (об/хв)		немає	0,25 (1380)
Електродвигун насоса охолодження, кВт (об/хв)		0,125 (2800)	0,14 (2800)
Габарити та маса верстата
Габаритні розміри верстата (довжина, ширина, висота), мм	3915_925_1555	3980 х 1000 х 1555	2283 х 1035 х 1255
Маса верстата, кг	1300	1300	1635 рік
