Виробник та розробник токарно-револьверного верстата моделі 1Д340П - Бердичівський верстатобудівний завод "Комсомолець" , м. Бердичів, Житомирська область, Україна.
У 1929-1931 pp. на базі підприємства було засновано трансмісійний завод.
У 1932 р. заводу надається ім'я «Комсомолець». У цей період завод освоїв випуск трубопровідно-запірної арматури та запасних частинин.
З 1980 завод освоює випуск нової гами токарно-револьверних верстатів, до складу якої входять автоматизовані верстати моделі 1Г340П, верстати з цикловим програмним керуванням моделі 1Г340ПЦ, верстати з числовим програмним керуванням моделі 1В340Ф30 і роботизовані комплекси на їх базі.
У 1984 році на заводі починається випуск багатоцільових токарно-револьверних верстатів моделі 1П420ПФ40, які, окрім токарної обробки, виконують свердлильно-фрезерну доробку деталі за одну установку в патроні.
Верстат токарно-револьверний 1Д340П був замінений у виробництві на більш досконалу модель 1Г340П .
Токарно-револьверний верстат 1Д340П з горизонтальною віссю револьверної головки є універсальним токарно-револьверним верстатом і призначений для високопродуктивного виконання свердлильних, токарних (обточування, розточування, зенкерування, розгортання, відрізки, підрізки, прорізання канавок). пристрої) робіт.
Верстат 1Д340П універсальний призначений для токарної обробки деталей із прутка та штучних заготовок в умовах серійного та дрібносерійного виробництва.
Верстат має 16-позиційну револьверну головку з горизонтальною віссю обертання.
При повороті револьверної головки з однієї позиції в іншу відбувається автоматичне перемикання частоти обертання шпинделя і подач відповідно до програмою, заданої на штекерної панелі пульта керування.
Керування переміщеннями револьверного супорта (як швидкими, і робітниками) здійснюється від мнемонічної рукоятки.
При налагодженні можливе ручне перемикання чисел обертів та подач.
Можливе дроблення кручений стружки миттєвим перериванням подачі револьверного супорта від кнопки.
Верстат 1Д340П можна вбудовувати в автоматичну лінію. Верстат може бути виконаний на замовлення споживача у прутковому, патронному або швидкісному виконанні.
Клас точності верстата П згідно з ГОСТ 8-77.
Точність обробки:
Шорсткість обробленої поверхні V5-V6.
Розробник - Ленінградське спеціальне конструкторське бюро автоматів та револьверних верстатів (ОКБ АРС).

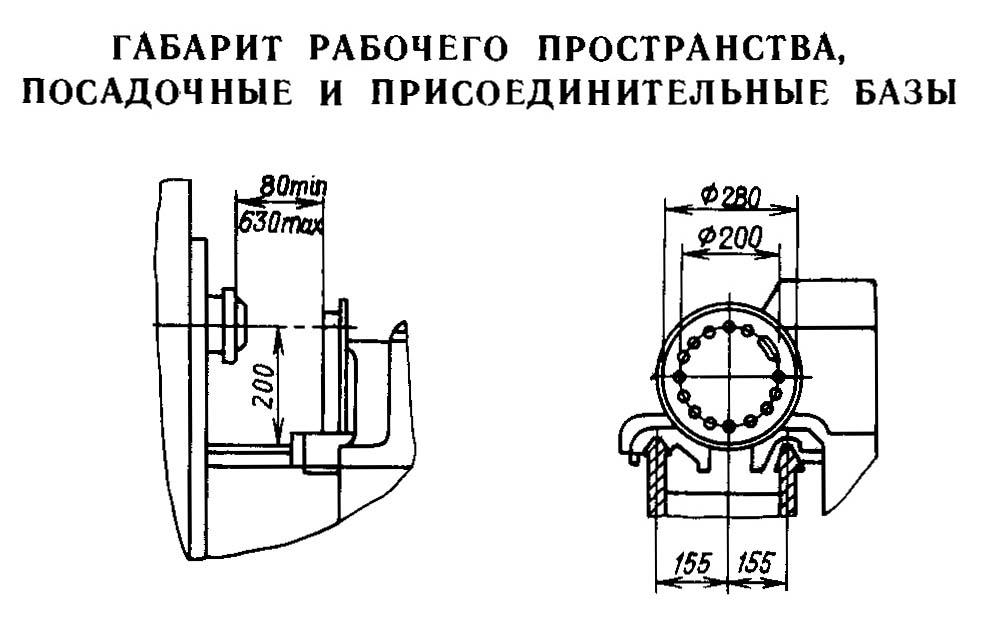

Габарит робочого простору верстата 1Д340П

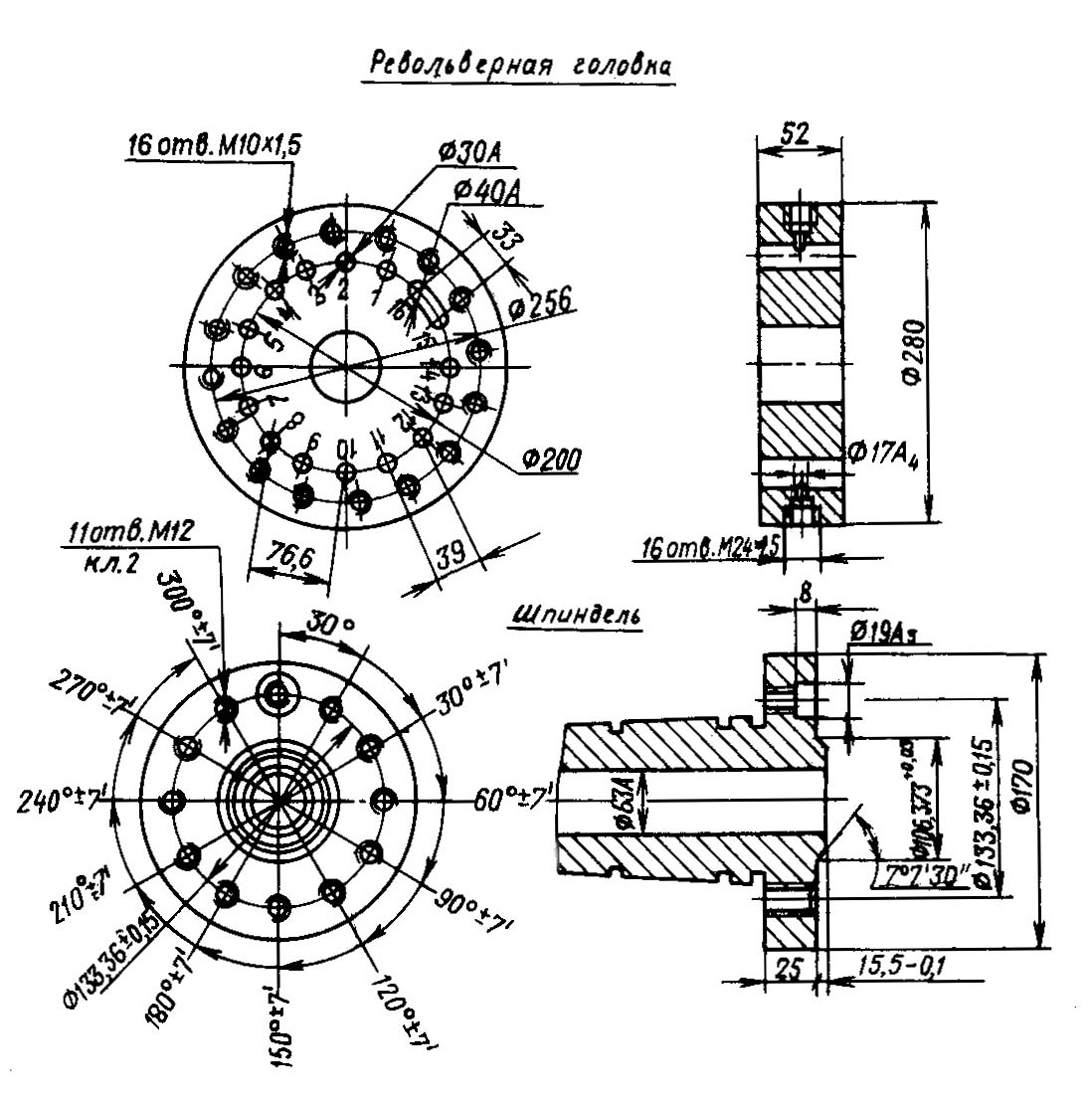

Посадочні та приєднувальні бази верстата 1Д340П

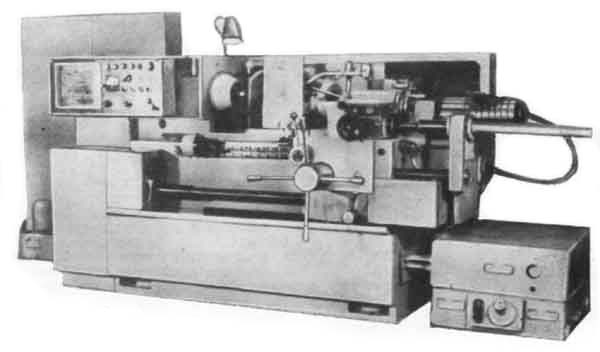

Фото токарно револьверного верстата 1Д340П

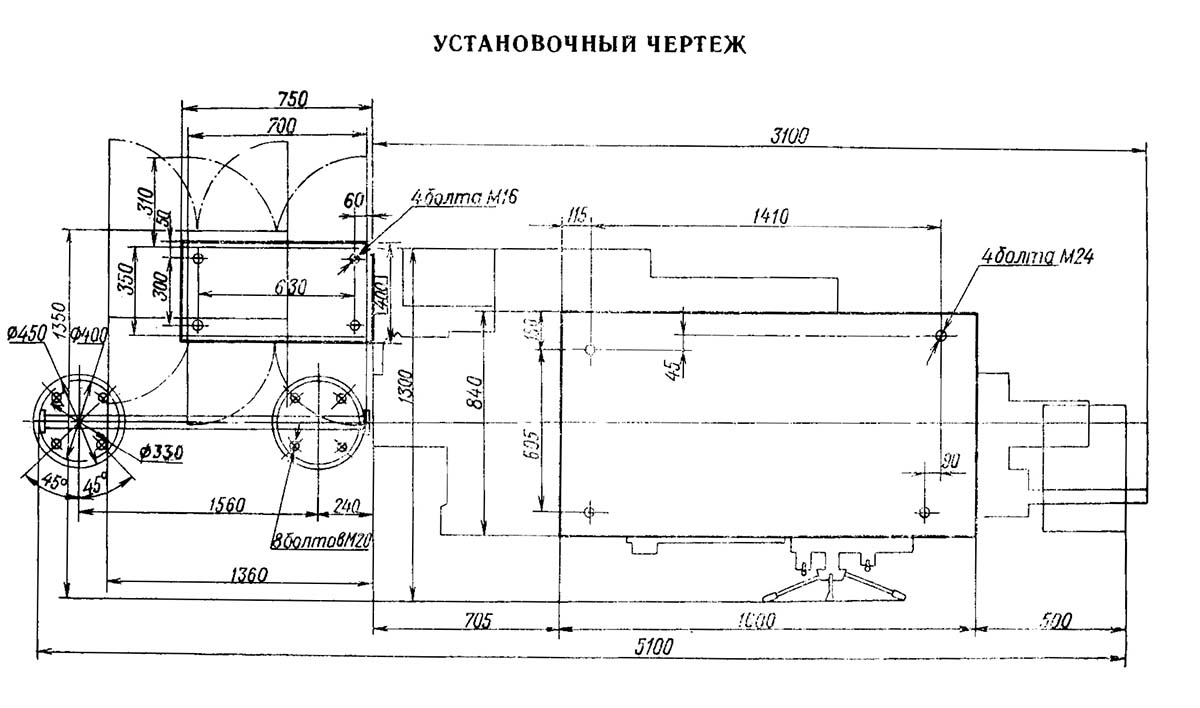

Настановне креслення токарно-револьверного верстата 1Д340П
| Найменування параметру | 1341 | 1K341 | 1D340P | 1E340P | 1G340P |
|---|---|---|---|---|---|
| Основні параметри верстата | |||||
| Клас точності верстата Н згідно з ГОСТ 8-71 | Н | Н | П | П | П |
| Тип револьверної головки | гориз.ось | гориз.ось | гориз.ось | верт.ось | гориз.ось |
| Точність обробки по довжині, мм | 0,06..0,08 | ||||
| Точність обробки діаметром, клас | 2а | ||||
| Найбільший діаметр встановлюваного виробу над станиною, мм | 400 | 400 | 400 | 400 | 400 |
| Найбільший діаметр виробу, що обробляється над супортом, мм. | 380 | 380 | 220 | 380 | |
| Найбільший діаметр обробленого прутка при трубі, що подає, мм | 40 | 40 | 40 | 40 | 40 |
| Найбільший діаметр прутка, що обробляється, при передньому затиску, мм | 50 | 50 | 50 | 50 | 50 |
| Найбільша сторона квадрата обробленого прутка, мм | 27 | 27 | 27 | ||
| Найбільший розмір "під ключ" шестигранника, що обробляється, мм | 32 | 32 | 32 | ||
| Найбільший діаметр виробу, що обробляється в патроні, мм | 200 | 200 | |||
| Найбільша довжина подачі дроту, мм | 150 | 100 | 150 | 100 | |
| Найбільша довжина дроту, мм | 3000 | 3000 | 3000 | 3000 | 3000 |
| Найбільший діаметр обробленого прутка в затискній і трубі, що подає, круглого / шестигранного, мм. | 40/32 | 40/32 | 40/32 | 40/32 | 40/32 |
| Висота центрів, мм | 200 | 200 | 200 | 200 | 200 |
| Відстань від торця шпинделя до револьверної головки, мм | 32..630 | 82..630 | 80..630 | 215..630 | 120..630 |
| Найбільша довжина нарізання різьблення різьбонарізним пристроєм, мм | 50 | 50 | |||
| Шпиндель | |||||
| Діаметр отвору в шпинделі, мм | 62 | 62 | 63 | 63 | 62 |
| Кількість робочих швидкостей шпинделя у двох автоматичних діапазонах) - пряме обертання / зворотне обертання | 8/ 4 | 8/ 4 | 12 | 12 | 12/ 6 |
| Межі чисел оборотів шпинделя пруткового виконання: пряме обертання, об/хв | 60..2000 | 60..2000 | 45..2000 | 45..2000 | 45..2000 |
| Частота обертання шпинделя в I діапазоні: пряме обертання, об/хв | 60 100 475 800 | 45,90,180,355 ,710,1400 |
|||
| Частота обертання шпинделя у II діапазоні: пряме обертання, об/хв | 150,265,1180,2000 | 63,125,250,500 ,1000,2000 |
|||
| Межі чисел оборотів шпинделя пруткового виконання: зворотне обертання, об/хв | 60, 100, 150, 265 | 60, 100, 150, 265 | 45..250 | ||
| Межі чисел оборотів шпинделя патронного виконання: пряме обертання, об/хв | 36..1600 | 36..1600 | |||
| Межі чисел оборотів шпинделя патронного виконання: пряме обертання (швидкісне виконання), об/хв | 55..2500 | 55..2500 | 36..1600 (56..2500) | ||
| Кінець шпинделя фланцевий згідно з ГОСТ 12595-75. | 1-6C | 1-6C | 1-6C | ||
| Найбільший момент, що крутить, на шпинделі не менше, Нм (кг*м) | 234 (23,4) | ||||
| Револьверний супорт. Подання | |||||
| Найбільше переміщення револьверного супорта: поздовжнє (Z), мм/ Кругове, град |
560/360° | 548/360° | 415 мм | 510/360° | |
| Число упорів | 16 | 16 | |||
| Кількість поздовжніх/поперечних поперечних подач револьверного супорта | 7/6 | 10 | 12/12 | ||
| Діапазон швидкостей поздовжніх подач револьверного супорта, мм/про | 0,05..1,6 | 0,03..2,0 | 0,05..1,6 | 0,035..1,6 | |
| Діапазон швидкостей поперечних подач револьверного супорта, мм/про | 0,02..0,6 | 0,02..0,8 | |||
| Швидке поздовжнє переміщення револьверного супорта, мм/хв. | ні | ні | 6/ 3 | ||
| Револьверна головка | |||||
| Кількість інструментів у револьверній головці | 16 | 16 | 16 | 6 | 16 |
| Діаметр отворів у револьверній головці, мм | 30, 40 | 30, 40 | 30, 40 | 65 | 30, 40 |
| Діаметр розташування отворів у револьверній головці, мм | 200 | 200 | 200, 256 | 280 | 200 |
| Переміщення поздовжнє револьверної головки на один поділ лімба, мм | 0,5 | 0,5 | 0,25 | ||
| Переміщення поперечне револьверної головки на один поділ лімба, мм | 0,5 | 0,01; 0,5 | |||
| Поперечний супорт | |||||
| Найбільше переміщення поперечного супорта поздовжнє/поперечне, мм | - | - | - | 340/260 | - |
| Швидке переміщення поперечного супорта поздовжнє/поперечне, мм | - | - | - | 4/ 2 | - |
| Кількість подач поперечного супорта поздовжніх/поперечних, мм | - | - | - | 10/10 | - |
| Величини подач поперечного супорта поздовжніх, мм | - | - | - | 0,05..1,6 | - |
| Величини подач поперечного супорта поперечних, мм | - | - | - | 0,025..0,8 | - |
| Переміщення поперечне револьверної головки на один поділ лімба, мм | - | - | - | - | |
| Електроустаткування верстата | |||||
| Кількість електродвигунів на верстаті, кВт | 3 | 3 | 5 | ||
| Електродвигун головного приводу, кВт (об/хв) | 5,5 (1450) | 5,5 (1450) | 4,2/ 6,3 (1410/ 2800) | 4,2/ 6,3 (1410/ 2800) | 6,0/6,2 (960/ 1440) |
| Електродвигун прискорених поздовжніх переміщень револьверного супорта, кВт (об/хв) | - | - | 1,0/ 1,4 (1400/ 2700) | 1,1/ 1,5 (1420/ 2880) | |
| Електродвигун насоса гідроприводу (затискач та подача прутка), кВт (об/хв) | 1,1 | 1,5 | 1,5 (1415) | ||
| Електродвигун насоса охолодження, кВт (об/хв) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) | ||
| Електродвигун насоса мастила, кВт (об/хв) | - | - | 0,37 (1365) | ||
| Сумарна потужність усіх електродвигунів, кВт | 9,09 | ||||
| Габарити та маса верстата | |||||
| Габаритні розміри верстата (довжина, ширина, висота), мм | 3000 х 1200 х 1600 | 2200 х 1200 х 1380 | 3100 х 1300 х 1300 | 2920 х 1240 х 1630 | 2800 х 1200 х 1400 |
| Маса верстата, кг | 2200 | 2400 | 2400 | 2280 | 3000 |
