Відомості про виробника токарно-гвинторізного верстата 1М61

Виробником токарно-гвинторізних верстатів моделі 1М61 є Єреванський верстатобудівний завод ім. Дзержинського .

На заводі випускалися токарно-гвинторізні верстати моделей 1Л61, 1Б61, 1П61, 1В61, 1М61 , серія токарних верстатів 16Л20, 16П16, 16Е16. Випускалися також механізовані та спецверстати моделей ЕТ-23, ЕТ-26, ЕТ-34, ЕТ-41, багаторізцевий верстат моделі ЕТ-50.

В даний час завод називається Єреванське Верстатобудівне Виробниче Об'єднання ЕСПО , ВАТ. Продукція, що виробляється - універсальні токарно-гвинторізні верстати підвищеної точності 16Е25П і 16ЕГ25П з діаметром обробки 500 мм.

1М61 і 1М61П Верстат токарно-гвинторізний універсальний. Призначення, сфера застосування

Універсальний токарно-гвинторізний верстат 1М61 вироблявся з 1967 до 1992 року та замінив застарілу модель 1В61 .

Токарний верстат 1М61 призначений для токарної обробки зовнішніх (діаметром до 320 мм) та внутрішніх поверхонь деталей (довжиною 710 або 1000 мм) зі східчастиним та криволінійним профілем в осьовому перерізі.

Верстат 1М61 призначений для виконання різноманітних токарних робіт, у тому числі нарізування різьблення: метричної, дюймової, модульної та харчової в механічних цехах в умовах дрібносерійного та одиничного виробництва на підприємствах сільськогосподарського та промислового виробництва, а також на оборонних заводах.

Верстат 1М61 дозволяє проводити такі види токарних робіт:

• Проточування та розточування циліндричних і конічних поверхонь
• Підрізання торців
• Відрізку
• Нарізання метричних різьблень, дюймової, модульної, харчової
• Свердління та ряд інших робіт

Пуск, відключення, зміна напрямку головного руху проводиться у вигляді реверсивного магнітного пускателя.

Зміна швидкості обертання здійснюється перемиканням шестерень на передній панелі шпиндельної бабки.

Швидке реверсування електродвигуна при нарізанні різьблення - поворотом рукоятки У20 від верхнього крайнього положення в нижнє крайнє положення і навпаки.

Гальмування двигуна головного приводу здійснюється за допомогою електромагнітної муфти на кінці первинного валу коробці швидкостей.

Фланцевий кінець шпинделя виконаний за ГОСТ 12593 (DIN 55027, ІСО 702-3-75) під поворотну шайбу, з коротким конусом, що центрує, 1:4 (7°7′30″), номінальний діаметр конуса D = 106,375 мм. Умовний розмір кінця шпинделя – 6. Внутрішній (інструментальний) конус шпинделя – Морзе 5. Діаметр отвору шпинделя 35 мм. Стандартний діаметр токарного патрона 200, 250 мм.

Клас точності верстата Н.

Габарит робочого простору верстата 1М61. Супорт

Габарит робочого простору токарного верстата 1М61

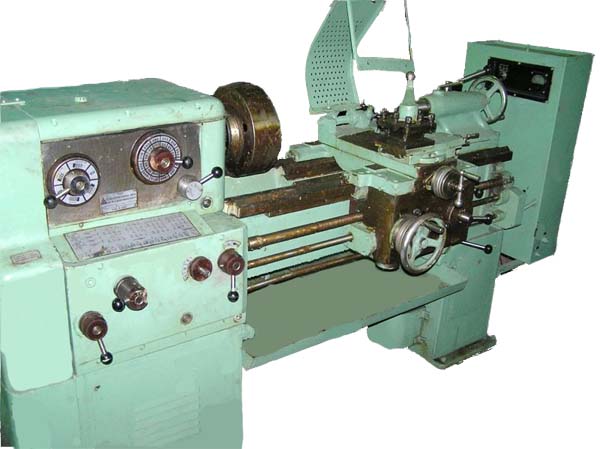

Загальний вигляд універсального токарно-гвинторізного верстата 1М61

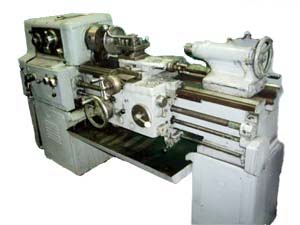

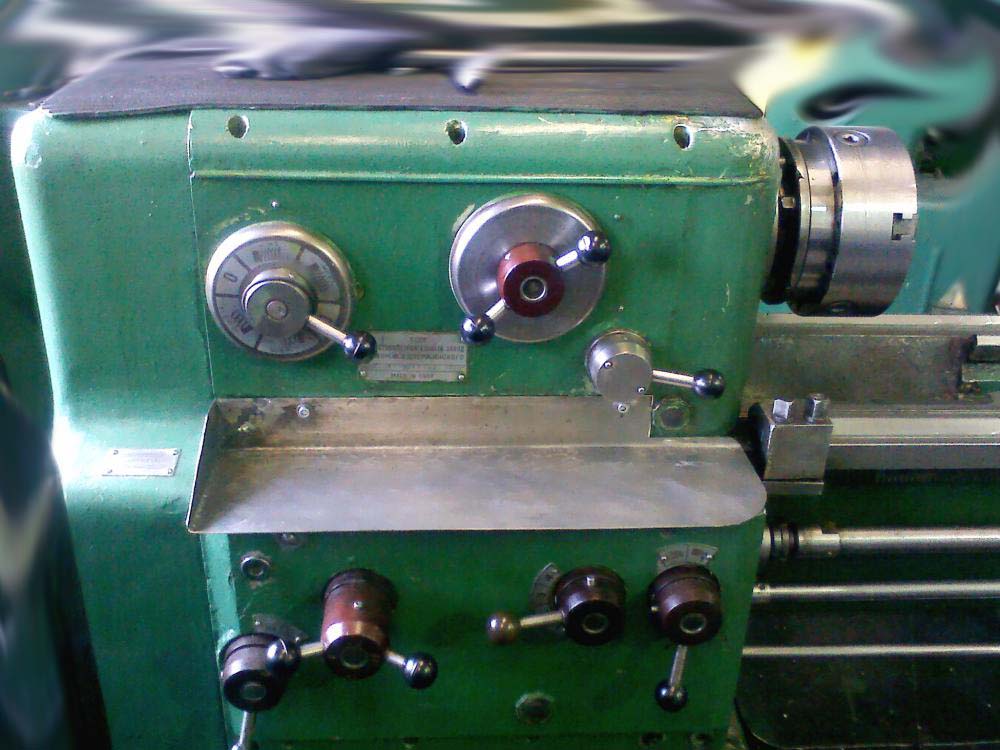

Фото універсального токарно-гвинторізного верстата 1М61

Розташування основних вузлів токарно-гвинторізного верстата 1М61

Розташування основних вузлів токарно-гвинторізного верстата 1М61

Специфікація основних вузлів токарно-гвинторізного верстата 1М61

1. Станина - 1М61.10.000
2. Коробка швидкостей – 1M61.20.000
3. Коробка передач - 1M61.26.000
4. Коробка подач - 1M61.31.000
5. Фартух - 1M61.40.000
6. Підтримка - 1M61.50.000
7. Задня бабка – 1М61.60.000
8. Електроустаткування - 1М61.81.000
9. Захисний екран - 1M61.82.000
10. Система охолодження – 1M61.84.000

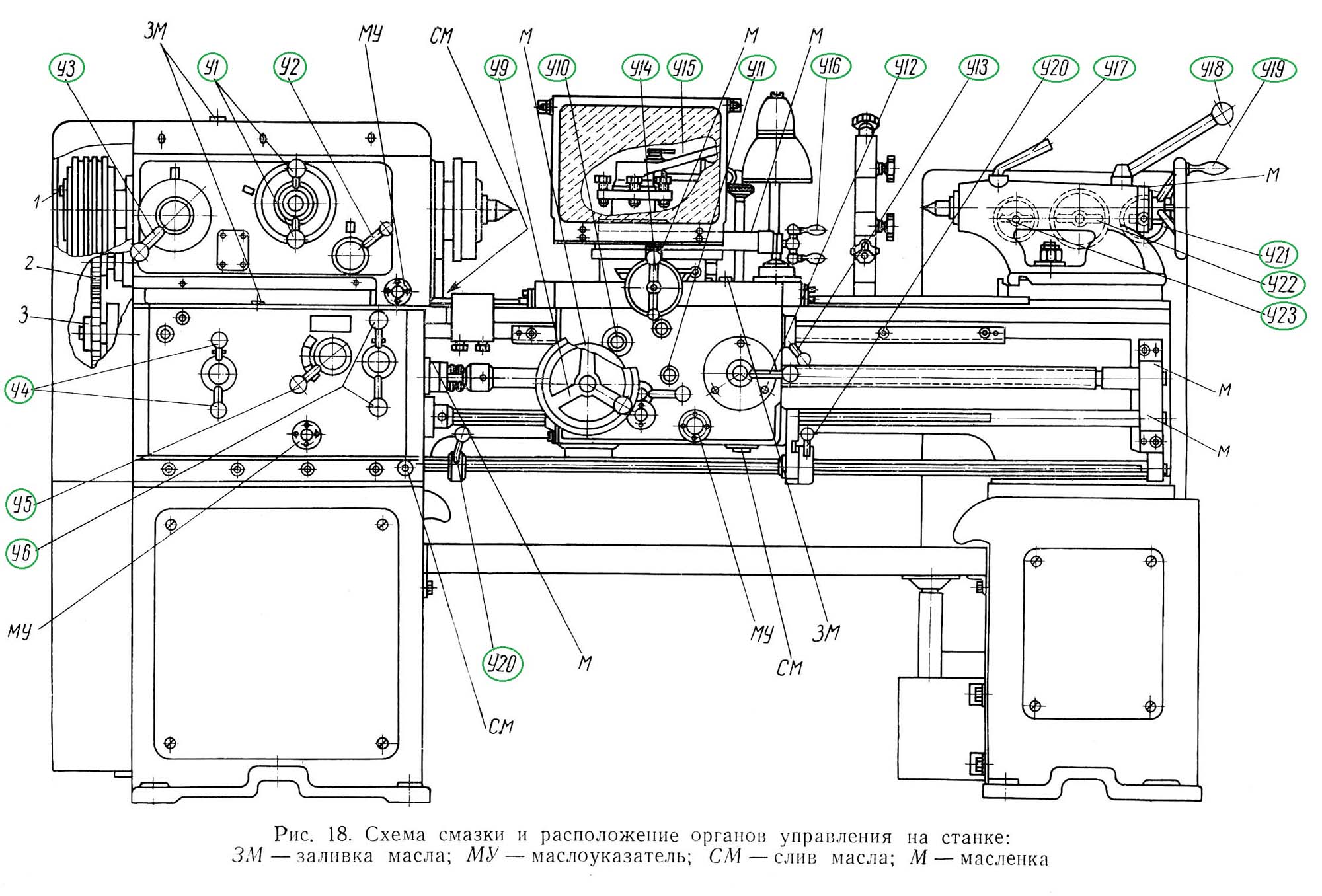

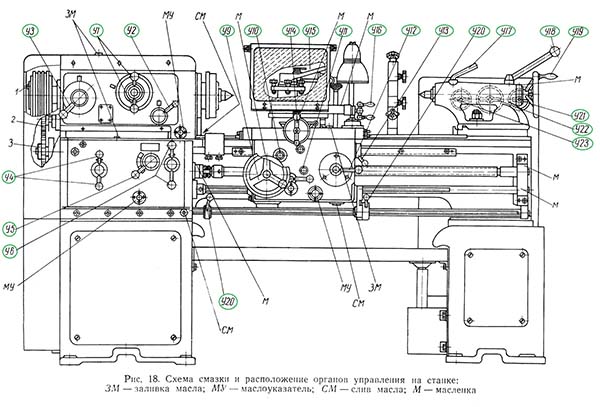

Розташування органів керування токарно-гвинторізним верстатом 1М61

Розташування органів керування токарно-гвинторізним верстатом 1м61

Розташування органів керування токарно-гвинторізним верстатом 1м61. Дивитись у збільшеному масштабі

• У1 — Рукоятка для встановлення числа обертів шпинделя
• У2 - Рукоятка для встановлення числа обертів шпинделя (рукоятка перебору)
• У3 —Рукоятка для отримання нормальних та збільшених кроків різьблення, а також правого та лівого обертання
• У4, У5 - Рукоятки для встановлення величини подачі та різьблення, а також прямого включення ходового ггвинта
• У6 — Рукоятка для встановлення типу різьблення, а також увімкнення ходового ггвинта або ходового валика
• У9 - Маховик для поздовжнього переміщення каретки вручну
• У10 - Кнопка для виведення з зачеплення валика-шестерні з рейкою
• У11 - Рукоятка для включення запобіжної муфти
• У12 - Рукоятка для включення ходового ггвинта, а також для повідомлення прямого або зворотного ходу супорту в поздовжньому та поперечному напрямках
• У13 - Рукоятка для включення, механічної поздовжньої або поперечної подачі супорта
• У14 - Рукоятка для поперечного переміщення супорта вручну
• У15 - Рукоятка для закріплення різцевої головки
• У16 — Рукоятка для переміщення верхней частини суппорта вручную
• У17 — Рукоятка для фиксации пиноли У18 — Рукоятка для фиксации задньої бабки
• У19 — Маховик для переміщення пиноли задньої бабки
• У20 — Рукоятка для виключення і реверсирования обертання шпинделя
• У21 — Выключатель местного освещения
• У22 — Выключатель для увімкнення верстата в сеть
• У23 — Выключатель електронасоса

Розташування органів керування токарно-гвинторізним верстатом 1м61

Розташування органів керування токарно-гвинторізним верстатом 1м61. Дивитись у збільшеному масштабі

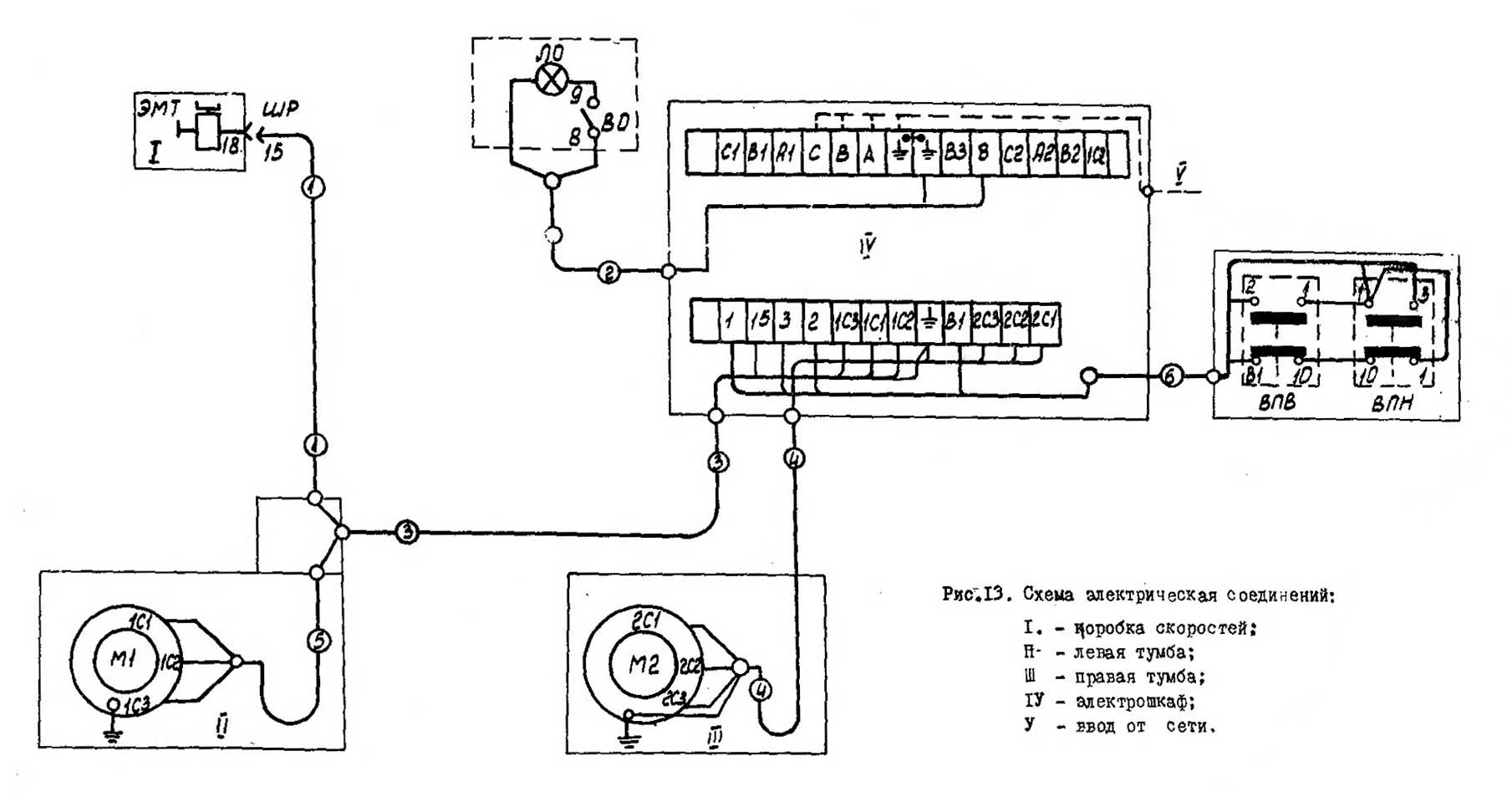

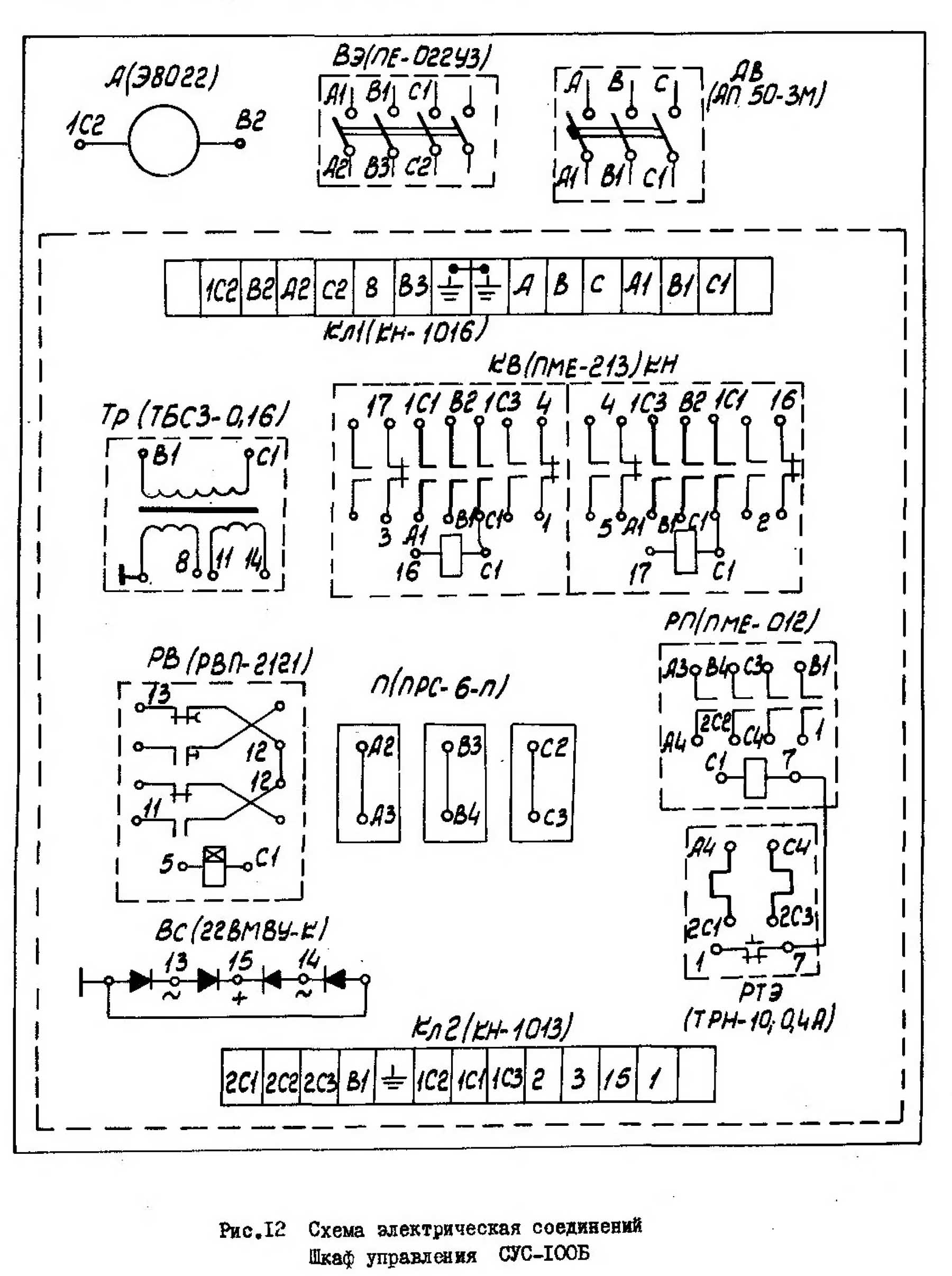

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

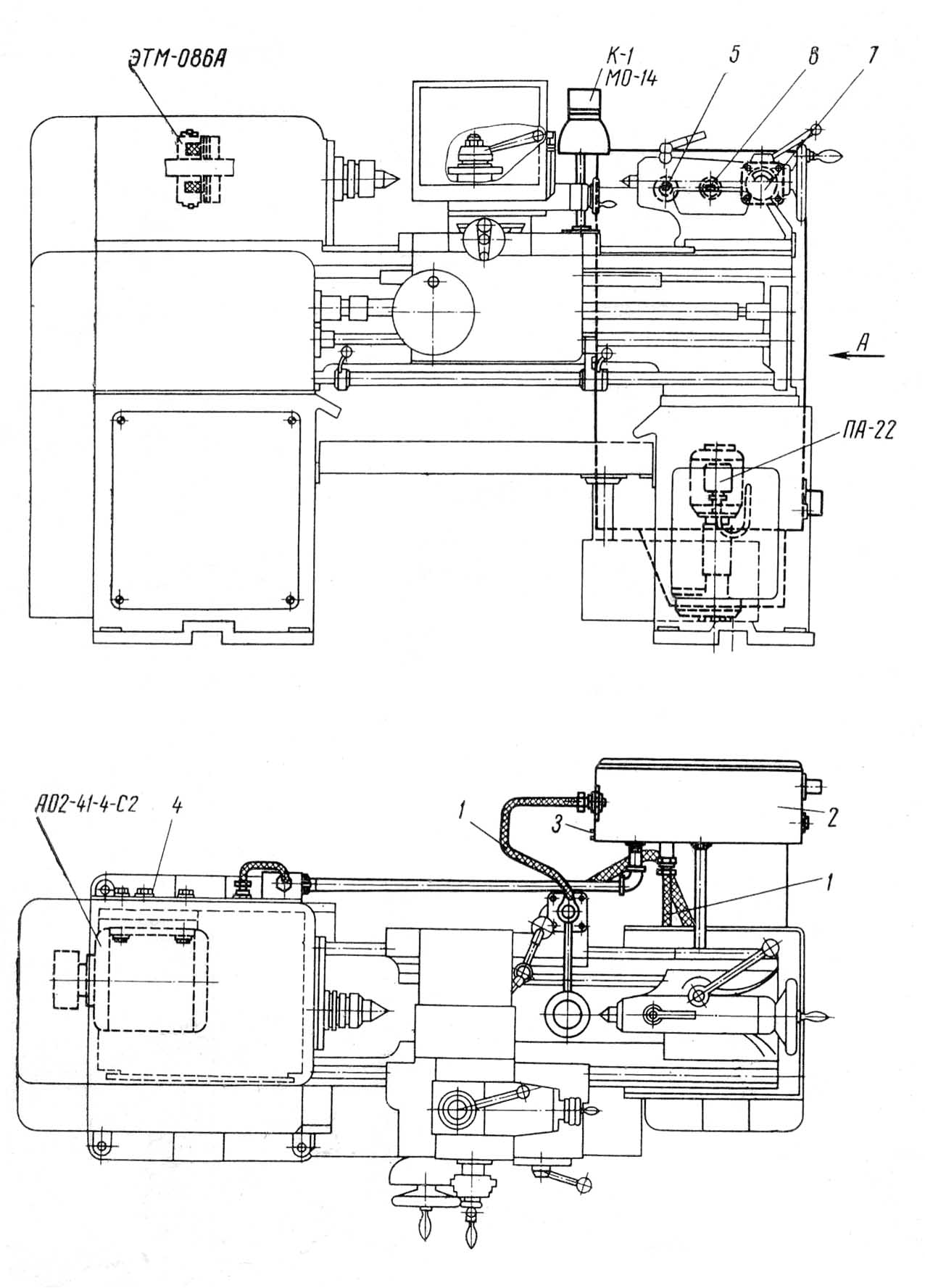

Схема розположення електроустаткування токарно-гвинторізного верстата 1М61. 1967 год

Схема розположення електроустаткування токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

Електроустаткування токарно-гвинторізного верстата 1М61 і 1М61П. 1980 год

Питание ланцюгів електроустаткування осуществляется следующими напряжениями:

Електроустаткування верстата предназначено для подключения к трехфазной сети переменного тока з глухозаземленным или изолированным нейтральным проводом.

• Ланцюги живлення електродвигателей, трансформаторов - силовая 3-х фазная сеть ~380 В, 50 Гц;
• Ланцюг керування катушками пускачів ~ 380 В;
• Ланцюг местного освещения ~ 24 В.
• Ланцюг керування катушкой тормозной муфты = 24 В.

На станке установлены два трехфазных короткозамкнутых асинхронных електродвигуна:

• М1 - Електродвигун головного приводу мощностью 4 кВт, 1420 об/мин, исп. М101, МРТУ-015.002-62
• М2 - Электронасос охлаждения ПА-22 з подачей 22 л/мин, 0,12 кВт, 2800 об/мин

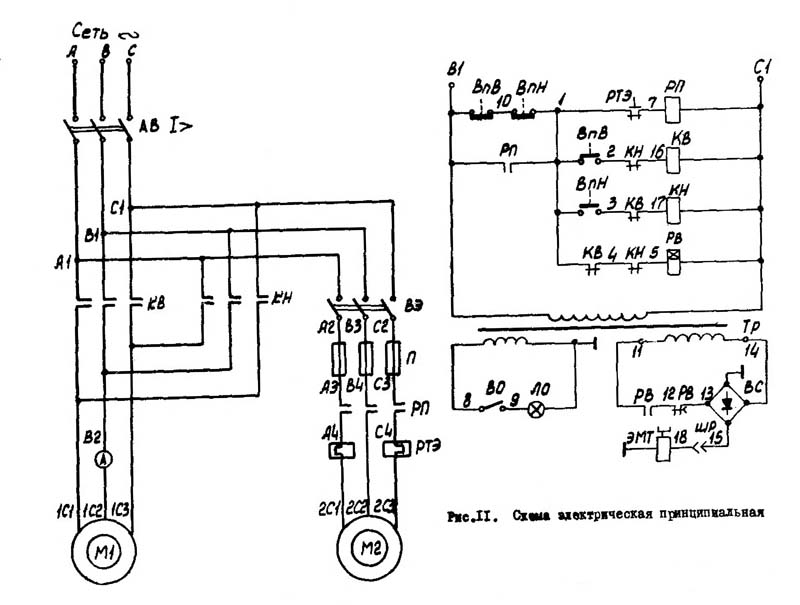

Електрична схема токарно-гвинторізного верстата 1М61. 1980 год

Електроустаткування верстата размещено в специальном шкафу, в двух тумбах і в отдельной коробке, установленной з правой стороны кронштейна ходового гвинта.

Шкаф керування установлен за задньої бабкой.

Електроустаткування верстата рассчитано для роботи от сети трехфазного переменного тока напряжением 380 В, 50 Гц.

На станке установлены:

• М1 - Електродвигун головного приводу мощностью 4 кВт, 1420 об/мин, исп. М101, МРТУ-015.002-62
• М2 - Электронасос охлаждения ПА-22 з подачей 22 л/мин, 0,12 кВт, 2800 об/мин
• А - Прибор-указатель нагрузки 38022, 10А, 380В, 50Гц, ТУ25-04-1308-70
• АВ - Автоматический выключатель АП50-3М (или АК63-3М) трехполюсный з електромагнитными расланцюгителями на номинальный ток 16А, 380В, 50Гц, ТУ16-522.066-70
• ВС - Селеновый выпрямитель 22ВМ8У-К, УФО.321.077ТУ
• ВЭ - Переключатель ланцюгів керування ПЭ-022У3 исп.1, МРТУ16-526.007-71
• ВО - Светильник местного освещения СГС-1-2В (или К-1М) з выключателем
• РП, РТЭ - Магнитный пускатель нереверсивный, без кожуха, ПМЕ-012 з катушкой 380 В, 50 Гц, з тепловым реле ТРН-10 0,4А, 380 В, 50 Гц, ОСТ 160.536.001-72
• ТР - Транформатор понижающий ТБС3-0,16 виконання 3, 380/36/24В, 50 Гц, МРТУ16-517.259-72
• ШР - Штепсельный разъем герметичный: колодка ШРГ20П3ЭШ7 ГЕО.364.108ТУ
• - Штепсельный разъем герметичный: вставка ШР20У3НШ7 ГЕО.364.098ТУ
• ЭМТ - Электромагнитная многодискова фрикционная муфта тормозная ЭТМ076-2А ТУПМ71
• КЛ.1 - Набор из 16 зажимов на 10А, КН-1016
• КЛ.2 - Набор из 13 зажимов на 10А, КН-1013
• КН, КВ - Магнитный пускатель ПМЕ-213, реверсивный, бехкожуха, з катушками 380 В, 50 Гц, МРТУ16-529.008-65
• ВПВ, ВПН - Выключатель путевой контактный ВПК-29, МРТУ 16.526.005-65
• ЛО - Лампа накаливания 24В, 40ВТ, М024-40У3; ТУ 16-535.937-74
• П - Предохранитель резьбовой ПРС-6-П МРТУ 16-522.011-67
• - Плавкая вставка ПВД-6 на 6А к предохранителю резьбовому ПРС-6-П
• РВ - Реле пневматическое РВП-2121 з катушкой 380В, 50Гц,

Пуск, останов і реверс електродвигуна головного приводу осуществляются реверсивным магнитным пускателем, управляемым путевыми выключателями при помощи рукоятки керування 14 (см. рис. 3). Для торможения електродвигуна головного приводу предусмотрена електромагнитная муфта. Реверсирование електродвигуна при нарезании різьби достигается переводом рукоятки 14 из крайнего верхнего в крайнее нижнее положение і наоборот. Для пуска електронасоса охлаждения електросхемой предусмотрены магнитный пускатель і выключатель 20. Кнопки автоматичного выключателя 21, выключатель електронасоса охлаждения 20, а также указатель нагрузки електродвигуна головного приводу 18 смонтированы на лицевой стороне електрошафи.

Лампа местного освещения ЛО (рис. 13) включается і выключается выключателем 22, установленным на светильнике местного освещения.

Схема електрична принципова показана на рис. 11. В табл. 7 указан перечень к схеме.

Опис роботи електрической схеми токарно-гвинторізного верстата 1М61

Керування електродвигуном M1 головного приводу осуществляется рукояткой керування путевыми выключателями ВПВ і ВПН, фиксируемой в трех положениях, В нейтральном положении рукоятки размыкающие контакты путевых выключателей ВПВ (В1-10) і ВПН (10-1) замкнуты.

Увімкненням автоматичного выключателя АВ через размыкающие контакты ВПВ (В1-10) і ВПН (10-1) промежуточное реле РП получает питание і через свой замыкающий контакт переходит на самопитание. Замкнувшиеся силовые контакты реле РП подготавливают ланцюг електронасоса охлаждения. Получает питание также реле часу РВ. Размыкающий контакт реле РВ з выдержкой часу 3-4 з отключает електромагнитную муфту торможения ЭМТ. Відключення електромагнитной муфты торможения в исходном положении необходимо для свободного проворота шпинделя.

Пуск електродвигуна M1 в направлении в направлении "вперед". Для пуска електродвигуна M1 в направлении "вперед" (вращение електродвигуна против часовий стрелки со стороны шкива), рукоятку 14 (см. рис. 3) поворачивают вверх. При етом размыкается размыкающий контакт путевого выключателя ВПВ (В1-10) (см. рис, 11) і замыкается замыкающий контакт ВПВ (1-2), срабатывает контактор KB і включает електродвигатель Ml на вращение "вперед". Размыкающий контакт KB (1-4) размыкается, обесточивается реле часу РВ, размыкая замыкающий контакт РВ (11-12) і замыкая размыкающий контакт РВ (12-13).

Відключення електродвигуна M1 производится переводом рукоятки 14 (см. рис. 3) в нейтральное положение. При етом размыкается контакт ВПВ (1-2) (см. рис. 11) і замыкается контакт ВПВ (В1-10).

Контактор KB обесточивается, реле часу РВ через контакт KB (1-4) получает питание і замыкает свой замыкающий контакт РВ (11-12). Срабатывает електромагнитная муфта ЭМТ, получая постоянный ток от селенового выпрямителя ВС, і затормаживает механізм коробки швидкостей і шпиндель. Несколько позже, з выдержкой часу 3-4 с, размыкается размыкающий контакт РВ (12-13), електромагнитная муфта отключается і система возвращается в исходное положение.

Пуск електродвигуна M1 в направлении "назад" производится переводом рукоятки 14 (см. рис. 3) в нижнее положение. Работа електросхеми аналогична работе при пуске електродвигуна М1 (см. рис. 11) в направлении "вперед", только в етом случае срабатывает контактор КН.

Электронасос охлаждения М2 включается і выключается выключателем РЭ і пускателем РП.

Захист і блокировка в токарно-винторезном станке 1М61

В електросхеме верстата предусмотрена защита от токов короткого замыкания електродвигуна головного приводу при помощи електромагнітних расланцюгителей автоматичного выключателя АВ і електронасоса охлаждения предохранителями П.

Нулевая защита осуществляется промежуточным реле РП.

Для защиты електронасоса охлаждения от перегрузки в електросхеме предусмотрено тепловое реле РТЭ.

Для предотобертання одновременного увімкнення контактов реверсивного пускателя KB і КН имеются механическая і електрична блокировки.

Подключение к цеховой системе заземления на станке осуществляется специальным болтом заземления.

Електроустаткування токарно-гвинторізного верстата 1М61. 1967 год

Питание ланцюгів електроустаткування осуществляется следующими напряжениями:

Електроустаткування верстата предназначено для подключения к трехфазной сети переменного тока з глухозаземленным или изолированным нейтральным проводом.

• Ланцюги живлення електродвигателей, трансформаторов - силовая 3-х фазная сеть ~380 В, 50 Гц;
• Ланцюг керування катушками пускачів ~ 380 В;
• Ланцюг местного освещения ~ 36 В.
• Ланцюг керування катушкой тормозной муфты = 24 В.

На станке установлены два трехфазных короткозамкнутых асинхронных електродвигуна:

• ГД - Електродвигун головного приводу А02-41-4-С2; 4 кВт, 1450 об/мин, исп. Щ2
• ЭН - Электронасос охлаждения ПА-22 з подачей 22 л/мин, 0,12 кВт, 2800 об/мин

Електрична схема токарно-гвинторізного верстата 1М61. 1967 год

Електрична схема токарно-гвинторізного верстата 1М61. Дивитись у збільшеному масштабі

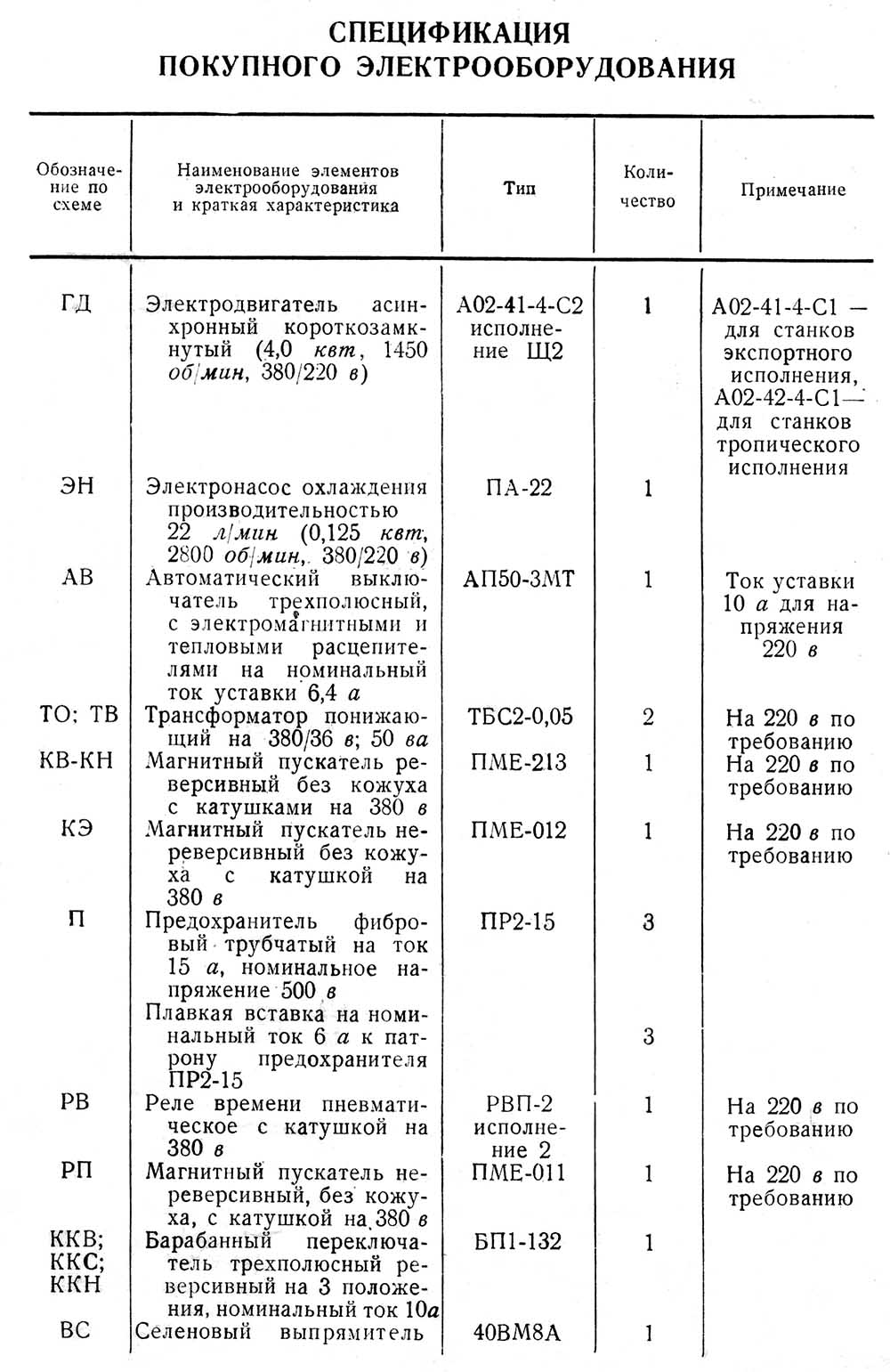

Список елементів токарно-гвинторізного верстата 1М61. 1967 год

Список елементів токарно-гвинторізного верстата 1М61. Дивитись у збільшеному масштабі

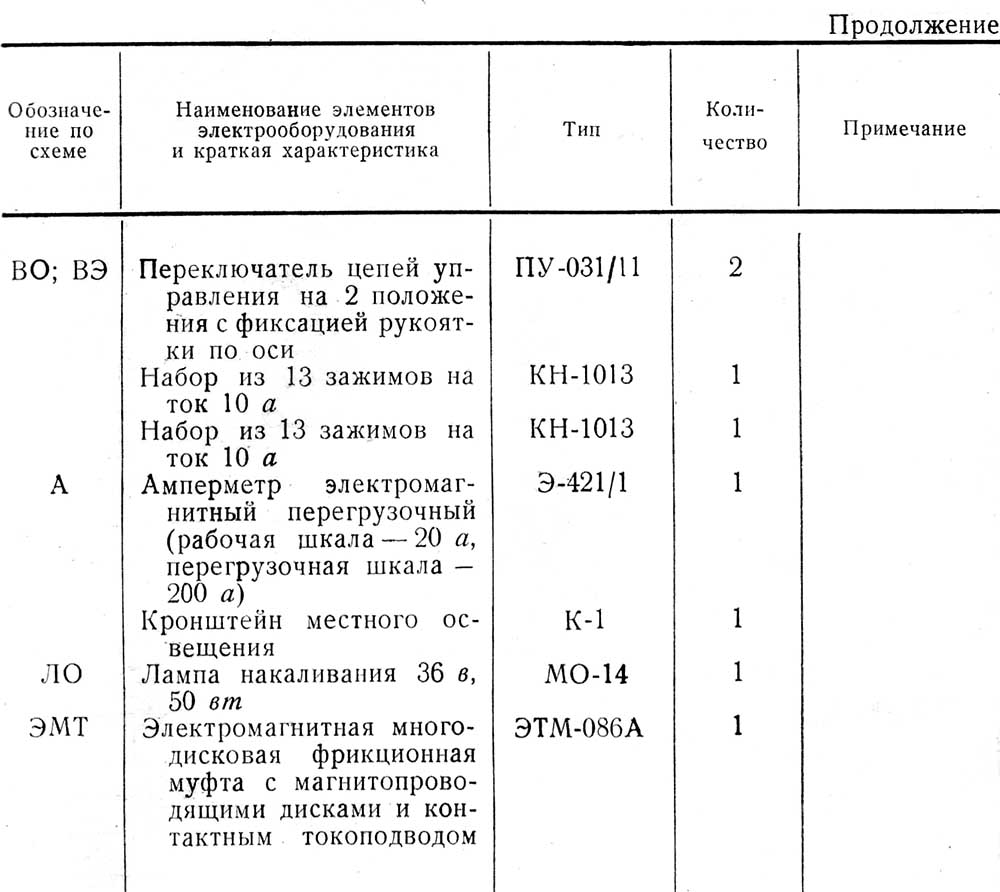

Список елементів токарно-гвинторізного верстата 1М61. 1967 год

Список елементів токарно-гвинторізного верстата 1М61. Дивитись у збільшеному масштабі

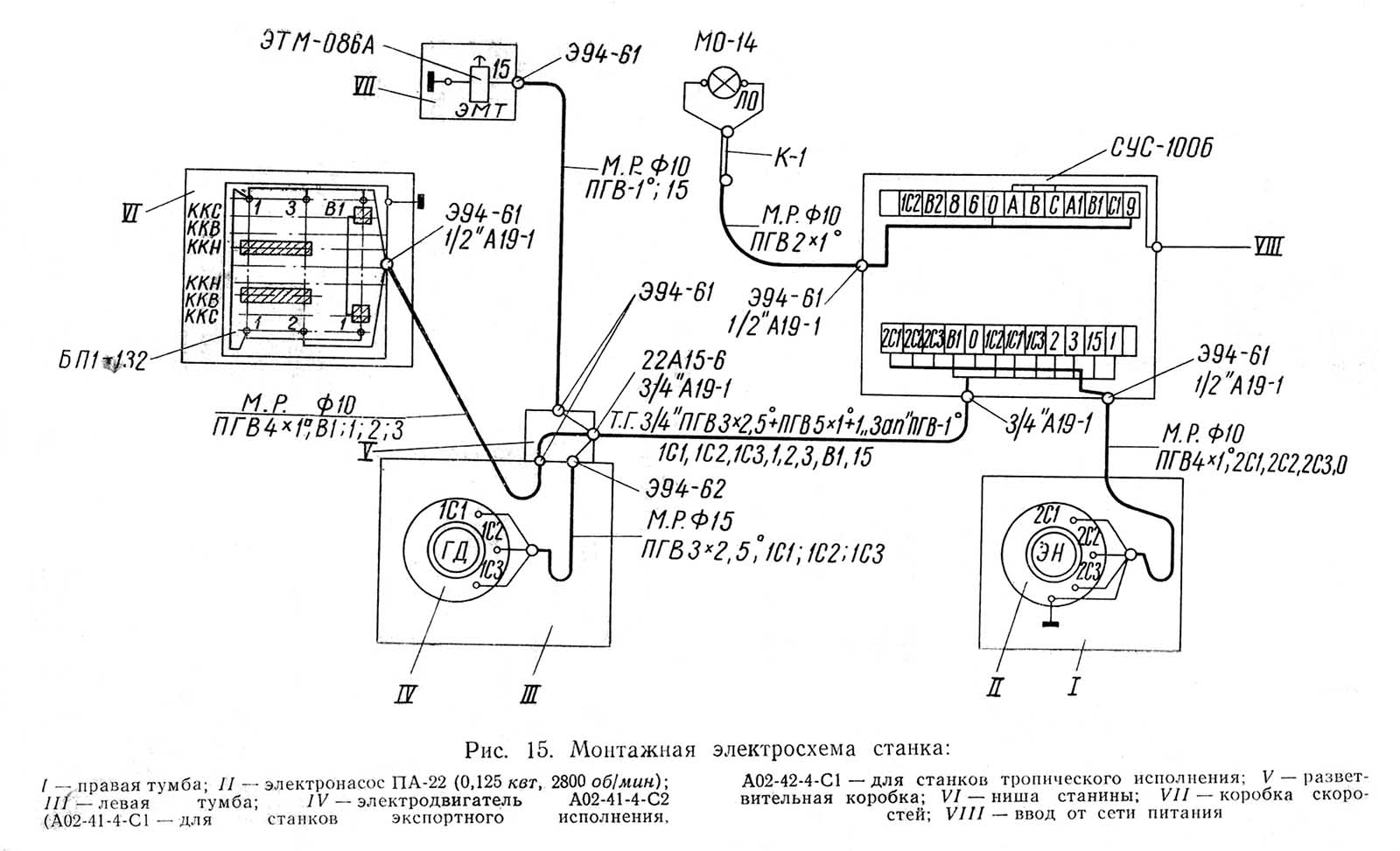

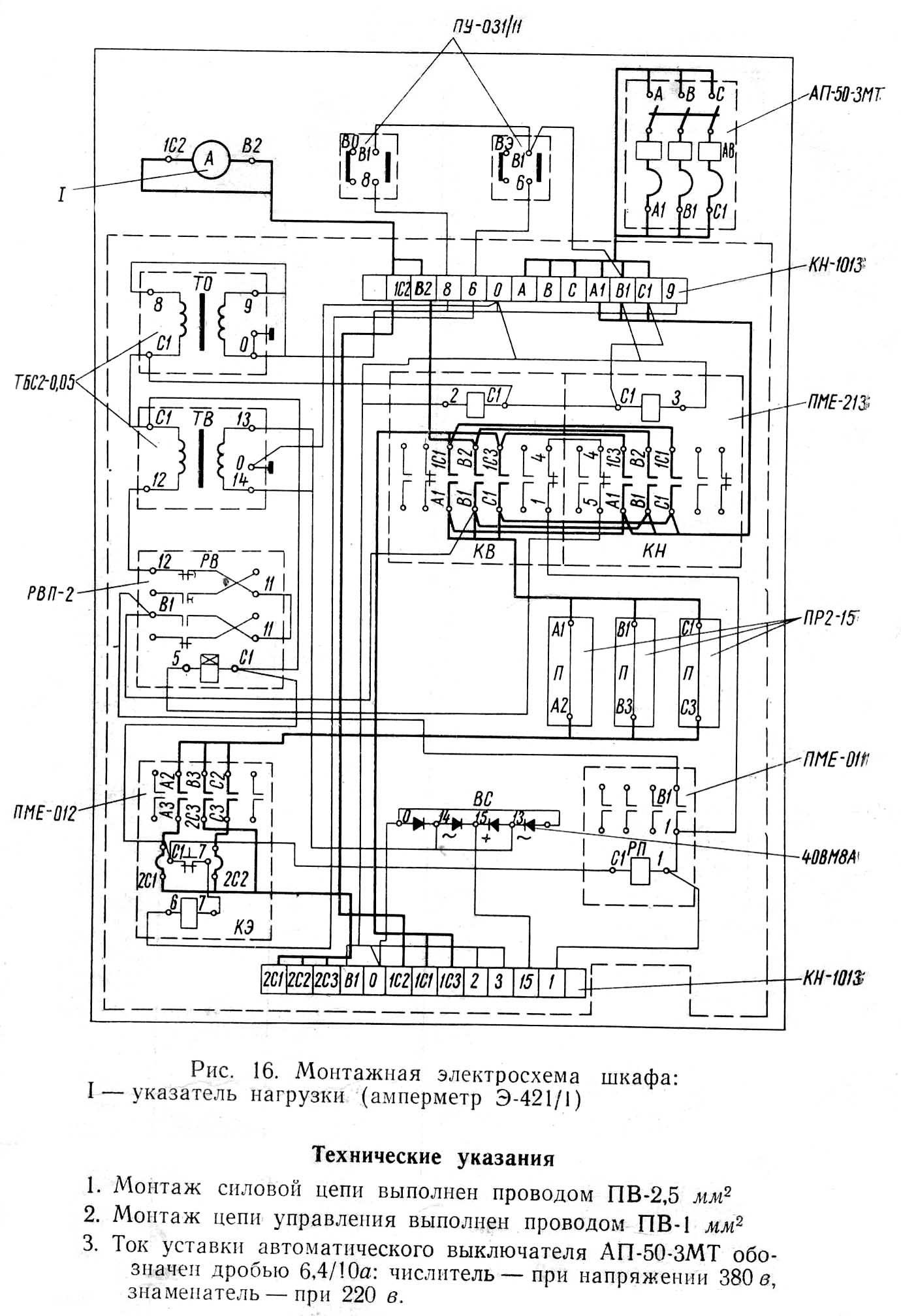

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год

Монтажная схема токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

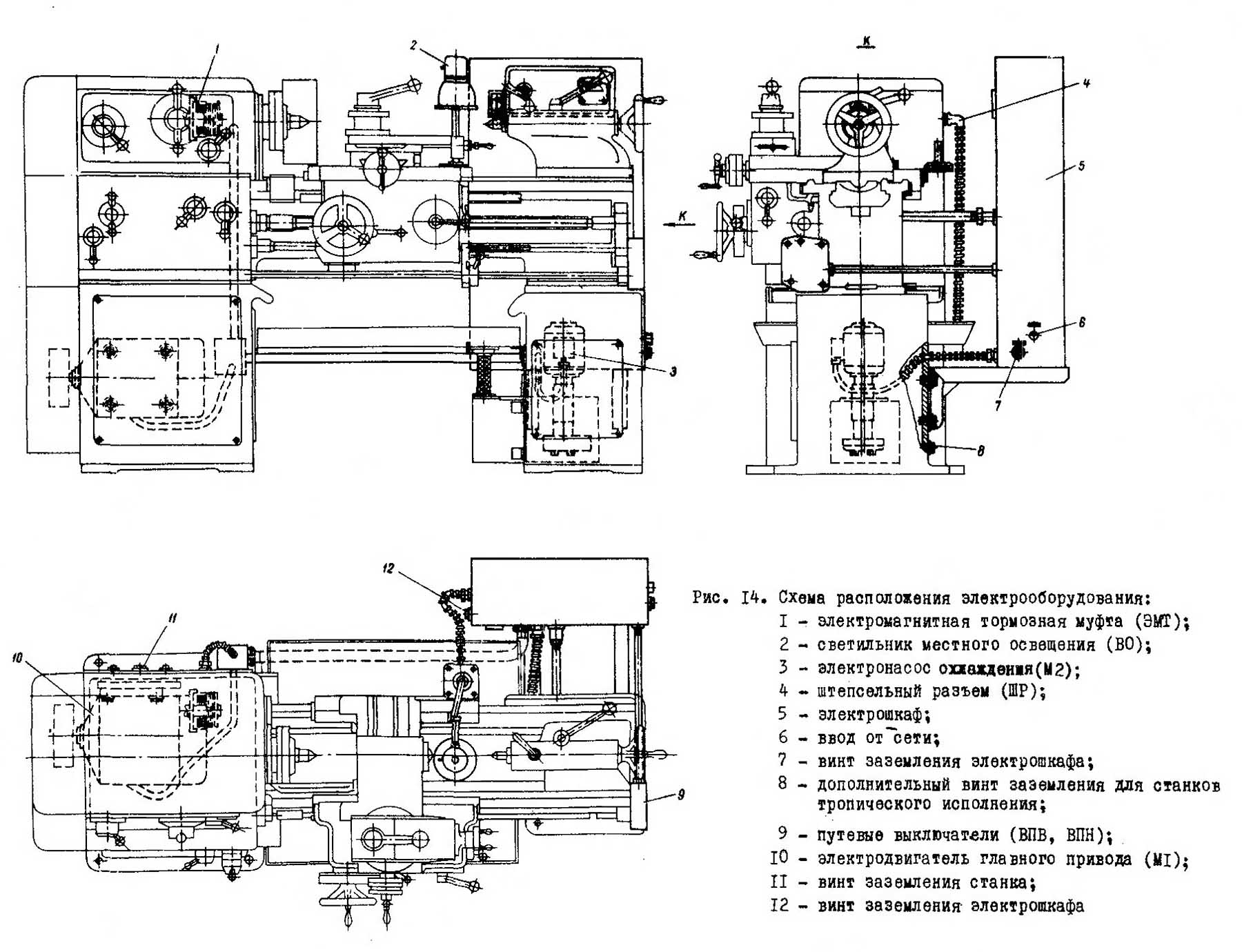

Схема розположення електроустаткування токарно-гвинторізного верстата 1М61. 1967 год

Схема розположення електроустаткування токарно-гвинторізного верстата 1М61. 1967 год. Дивитись у збільшеному масштабі

Електроустаткування токарно-гвинторізного верстата 1М61 обеспечивает следующее:

1. Присоединение електроапаратури к сети переменного трехфазного тока напряжением 380 В.
2. Пуск, останов і изменение направления головного руху производится реверсивным магнитным пускателем, управляемым переключателем при помощи двух рукояток керування У20 (рис. 18).
3. Торможение двигуна головного руху осуществляется електромагнитной муфтой.
4. Быстрое реверсирование електродвигуна при нарезании різьб — переводом рукоятки У20 из крайнего верхнего в крайнее нижнее положение і наоборот.
5. Увімкнення і вимкнення електронасоса — отдельным выключателем.
6. Местное освещение — от понижающего трансформатора.
7. Нагрузка головного електродвигуна измеряется амперметром.

Кнопки автоматичного выключателя, рукоятки выключателей електронасоса і местного освещения смонтированы на електрошкафу.

При установці верстат должен быть надежно заземлен і подключен к общей системе заземления цеха. Болты заземления расположены позади левой тумбы верстата і на електрошкафу. Электрошкаф также должен быть заземлен.

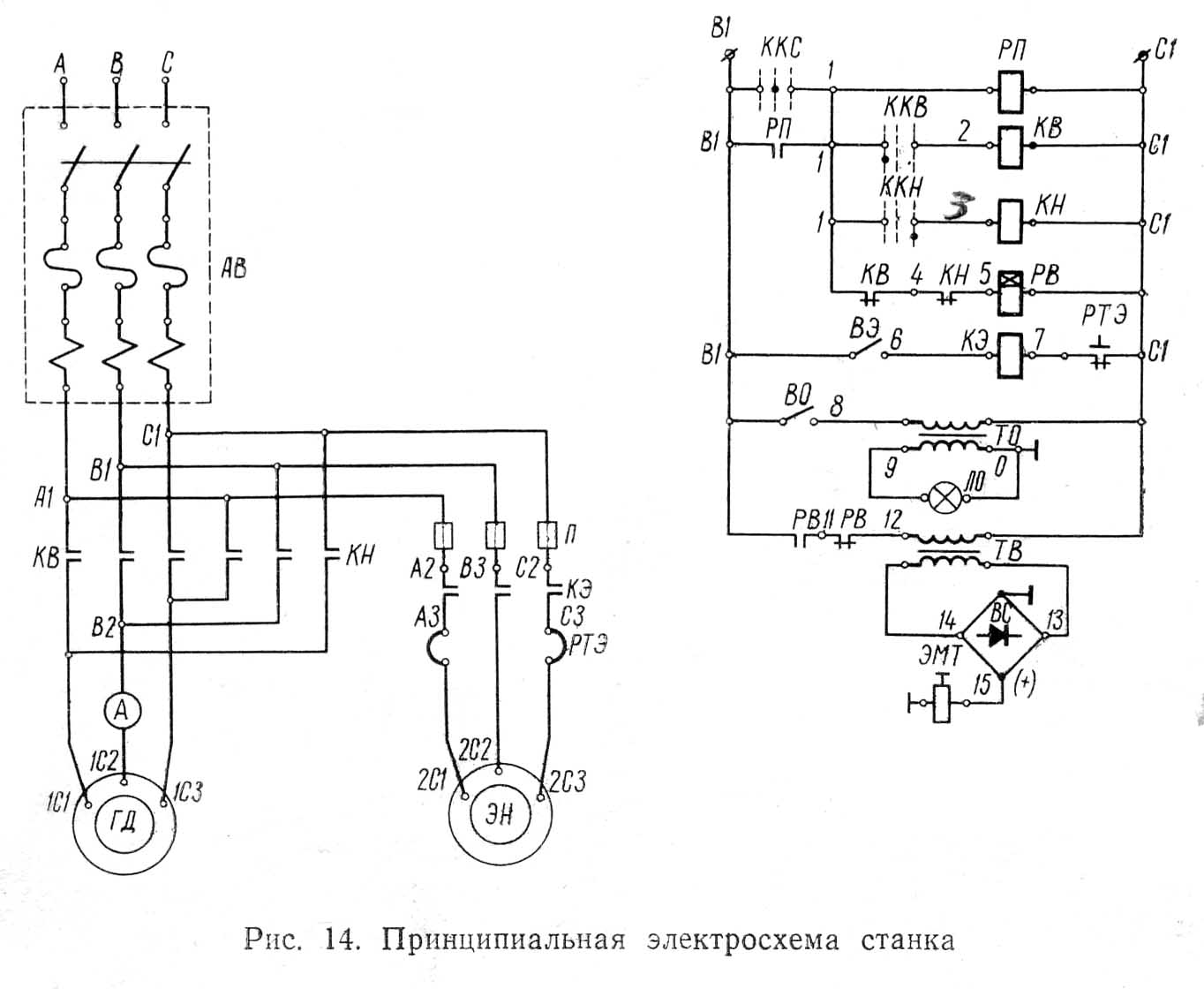

Действие електросхеми керування верстата 1М61 (рис. 14)

Увімкненням вводного автоматичного выключателя АВ подготавливается пуск верстата.

Пуск, останов і реверс двигуна головного приводу ГД производится при помощи рукоятки керування командоконтроллером КК, имеющим 3 фиксированных положения і по одному контакту на каждое положение, из которых контакт ККС (В1-1) замкнут в нейтральном положении. После увімкнення выключателя АВ через н. з. контакт ККС промежуточное реле РП получает питание і замыкает свой н.о. контакт (В1-1). Через н.о. контакт РП (В1-1) промежуточное реле РП переходит на самопитание.

После увімкнення АВ получает питание реле часу РВ, контакт которого РВ (11-12) з выдержкой часу 3..4 сек отключает електромагнитную муфту ЭМТ. При пуске в направлении „Вперед" (вращение двигуна ГД — против часовий стрелки со стороны шкива) рукоятку У20 нужно поворачивать вверх. При етом контакт ККВ (1—2) замыкает ланцюг катушки KB, образуется ланцюг В1-1-2-С1, контактор KB срабатывает і н.о. контактом включает двигатель в сторону обертання ,,Вперед", а н.з. контакт контактора KB (1-4) размыкается. Реле часу РВ обесточивается, размыкая контакт РВ (В1-11) і замыкая контакт РВ (11-12). Процесс увімкнення „Вперед" окончен.

Відключення двигуна производится переводом рукоятки У20 в нейтральное положение. При етом размыкается контакт ККВ, контактор KB обесточивается і замыкает свой н.з. контакт в точках 1-4. Реле часу РВ, получая питание, замыкает н.о. контакт РВ (В1-11) без выдержки часу. При етом, получая питание через трансформатор ТВ, срабатывает електромагнитная муфта ЭМТ і затормаживает механізм коробки швидкостей і шпиндель. Электромагнитная муфта питается постоянным током через селеновые выпрямители ВС.

Несколько позже, з выдержкой часу 3..4 сек, размыкается контакт РВ (11-12), електромагнитная муфта отключается і схема приводится в исходное положение.

Пуск „Назад" производится переводом рукоятки У20 в нижнее положение. Работа схеми аналогична работе „Вперед", только в етом случае срабатывает контактор КН.

Трансформатор местного освещения ТО включается і выключается выключателем освещения ВО. Электронасос включается і выключается выключателем ВЭ і пускателем КЭ.

Захист і блокировка токарно-гвинторізного верстата 1М61

В схеме предусмотрена защита головного електродвигуна от коротких замыканий при помощи електромагнітних расланцюгителей автомата АВ і електронасоса охлаждения — предохранителями П. Нулевая защита осуществляется промежуточным реле РП.

Для защиты електронасоса от перегрузки в схеме предусмотрено тепловое реле РТЭ.

Захист головного двигуна от перегрузки осуществляется тепловыми расланцюгителями автомата АВ.

Для предотобертання одновременного увімкнення двух контакторов реверсивного пускателя KB і КН имеется механическая блокировка.

Верстат должен быть обязательно заземлен.

Монтажные електросхеми приведены на рис. 15 і 16, расположение електроапаратури на станке — на рис. 17.

Токарно-гвинторізний універсальний верстат 1М61. Відеоролик.

Технічні характеристики верстата 1М61

Наименование параметра	1М61	1М61П
Основні параметри
Класс точності по ГОСТ 8-82	Н	П
Наибольший диаметр заготовки над станиной, мм	320	320
Наибольший диаметр заготовки над суппортом, мм	160	160
Наибольшая длина заготовки (РМЦ), мм	710, 1000	710
Наибольшая длина обтачивания, мм	640	640
Высота центров, мм	170	170
Наибольшее рассояние от оси центров до кромки резцедержателя, мм	180	180
Высота резца, установленного в резцедержателе, мм	25	25
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	35	35
Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм	32	32
Число ступеней частот прямого і обратного обертання шпинделя	24	24
Частота прямого і обратного обертання шпинделя, об/мин	12,5...1600	12,5...1600
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67	М5	М5
Кінець шпинделя по ГОСТ 12593-72	6К	6К
Торможение шпинделя	есть	есть
Подачи
Наибольшее продольное перемещение каретки суппорта, мм	600	600
Наибольшее поперечное перемещение суппорта, мм	200	200
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	120	120
Цена деления лимба верхнего суппорта (резцовых салазок), мм	0,05	0,05
Число ступеней продольных і поперечных подач	17	17
Пределы скорости продольных подач, мм/об	0,08...1,2	0,08...1,2
Пределы скорости поперечных подач, мм/об	0,04...0,6	0,04...0,6
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	нет	нет
Количество нарезаемых різьб метрических	13	13
Пределы шагов нарезаемых різьб метрических, мм	0,5..6	0,5..6
Количество нарезаемых різьб дюймовых	16	16
Пределы шагов нарезаемых різьб дюймовых	3,5...48	3,5...48
Количество нарезаемых різьб модульных	10	10
Пределы шагов нарезаемых різьб модульных	0,25...3	0,25...3
Количество нарезаемых різьб питчевых	16	16
Пределы шагов нарезаемых різьб питчевых	7...96	7...96
Предохранитель от перегрузки
Блокировка продольных і поперечных подач
Выключающие продольные упоры
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более
Задня бабка
Наибольшая длина переміщення пиноли задньої бабки, мм	100	100
Наибольшее перемещение задньої бабки, мм	±12	±12
Центр в пиноли задньої бабки	Морзе 4	Морзе 4
Електроустаткування
Количество електродвигателей на станке	2	2
Електродвигун головного привода, кВт	4	4
Електродвигун насоса охлаждения, кВт	0,12	0,12
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2055 х 1095 х 1450	2055 х 1095 х 1450
Масса верстата, кг	1260	1260

1М61, 1М61П верстат токарно-гвинторізний: - паспорт, (djvu) 2,8 Мб, Скачать
