Відомості про виробника токарно-револьверного верстата моделі 1В340Ф30

Виробник токарно-револьверного верстата моделі 1В340Ф30 - Бердичівський верстатобудівний завод "Комсомолець" , м. Бердичів, Житомирська область, Україна.

У 1929-1931 pp. на базі підприємства було засновано трансмісійний завод.

У 1932 р. заводу надається ім'я «Комсомолець». У цей період завод освоїв випуск трубопровідно-запірної арматури та запасних частинин.

З 1980 завод освоює випуск нової гами токарно-револьверних верстатів, до складу якої входять автоматизовані верстати моделі 1Г340П, верстати з цикловим програмним керуванням моделі 1Г340ПЦ, верстати з числовим програмним керуванням моделі 1В340Ф30 і роботизовані комплекси на їх базі.

У 1984 році на заводі починається випуск багатоцільових токарно-револьверних верстатів моделі 1П420ПФ40, які, окрім токарної обробки, виконують свердлильно-фрезерну доробку деталі за одну установку в патроні.

Верстати, що випускаються Бердичівським верстатобудівним заводом

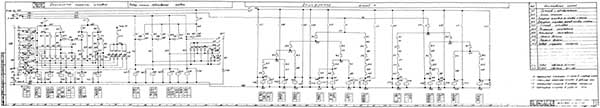

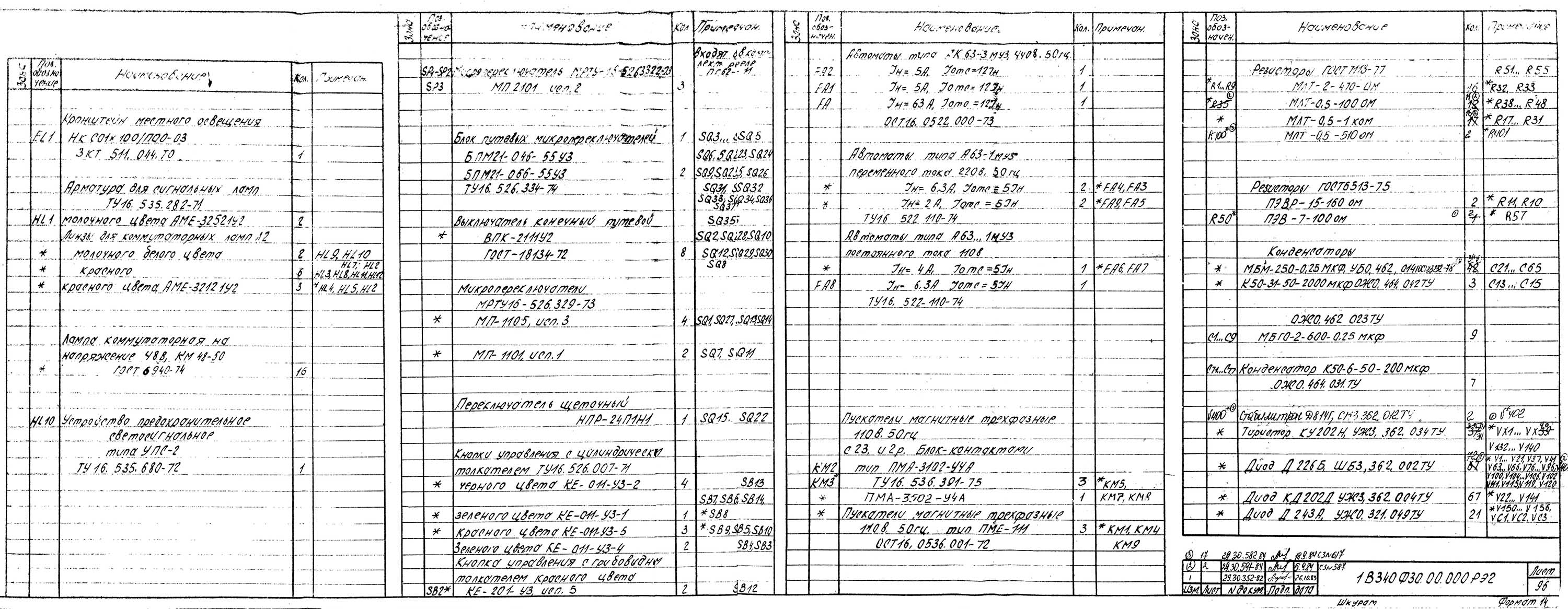

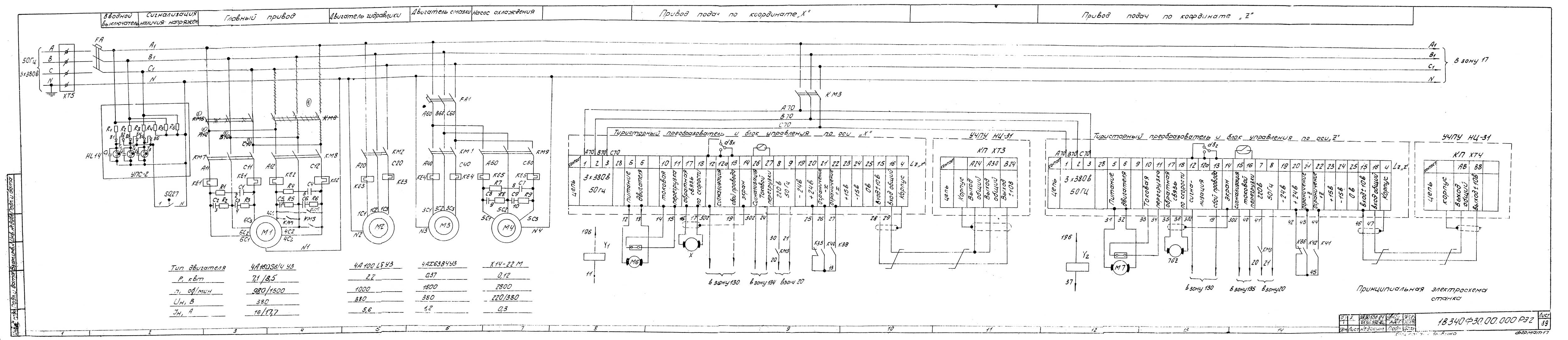

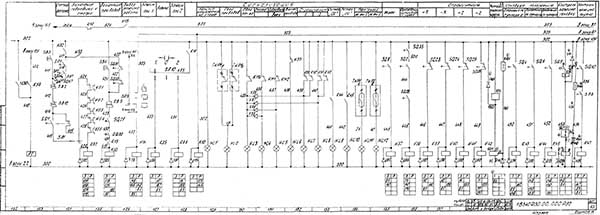

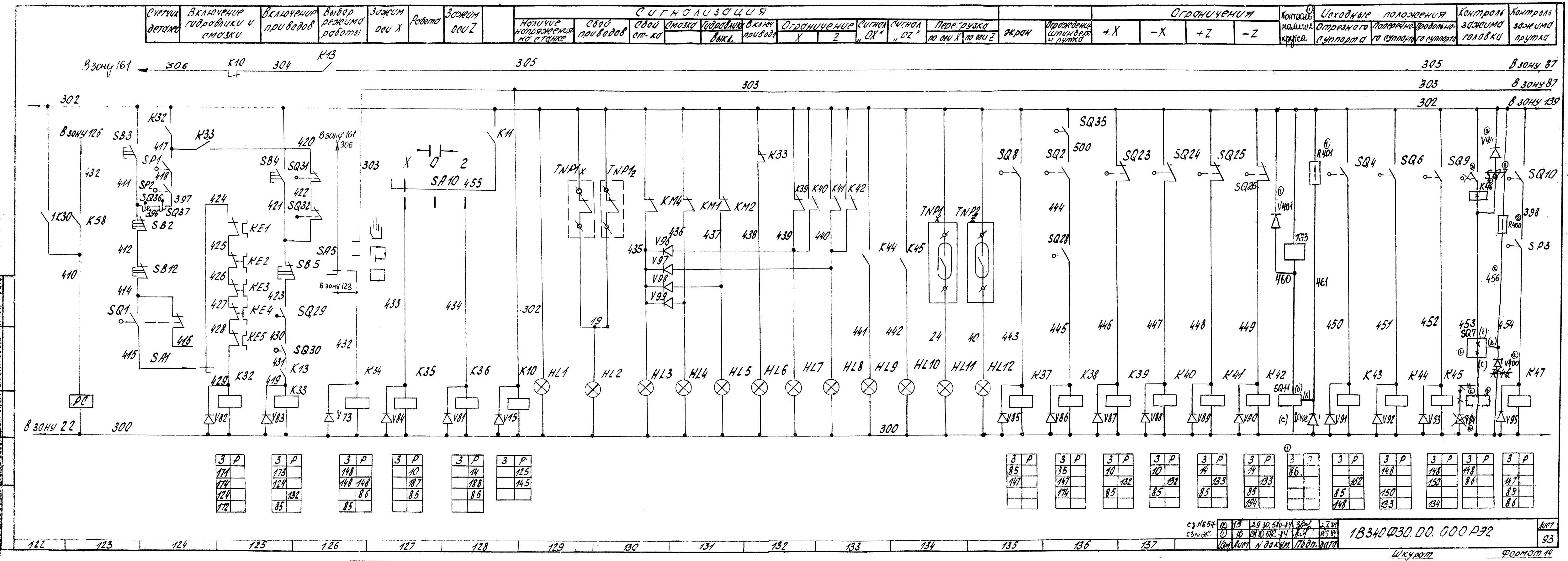

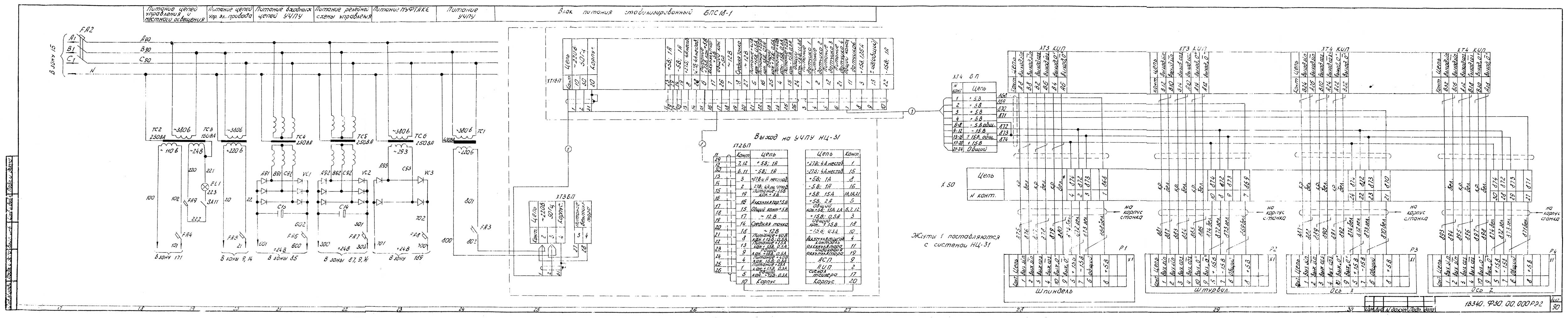

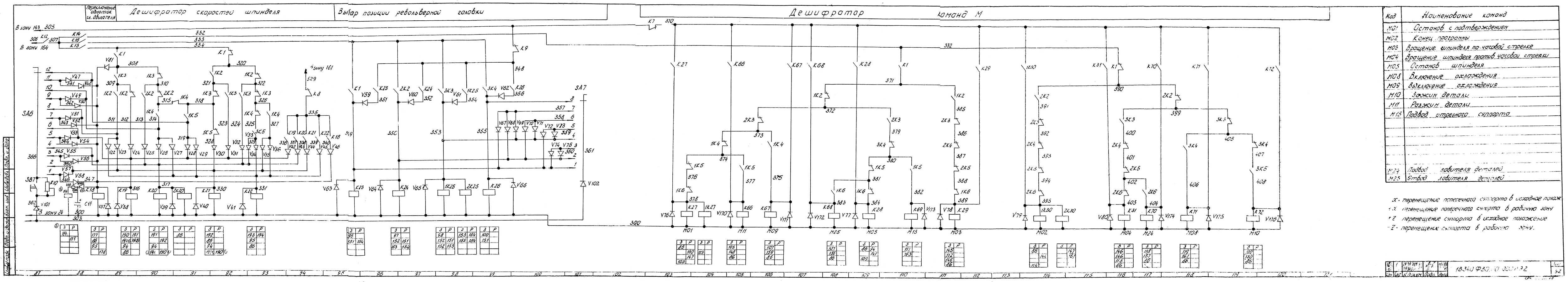

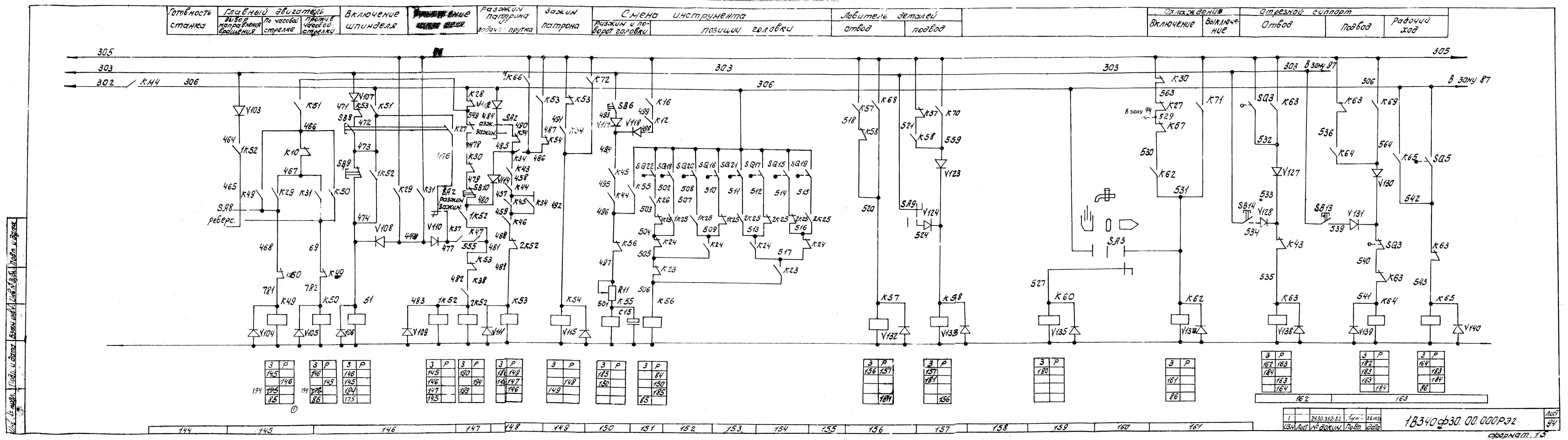

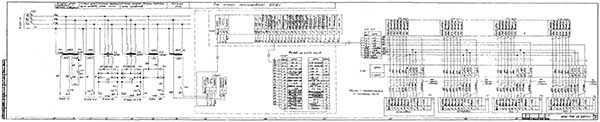

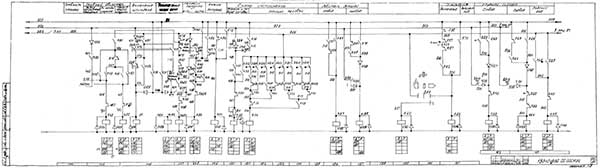

1В340Ф30 Верстат токарно-револьверний підвищеної точності з ЧПУ. Призначення, сфера застосування

Верстат токарно-револьверний 1В340Ф30 з вертикальною інструментальною головкою на хрестовому супорті призначений для токарної обробки деталей з прямолінійним, ступінчастиним та криволінійним профілем із прутка в автоматичному циклі та з штучних заготовок — у напівавтоматичному циклі в умовах серійного та дрібносерійного виробництв; на ньому можна проводити обточування, розточування, проточування канавок, підрізування торців, свердління, зенкерування, розгортання, нарізування різьблення плашками і мітчиками, а також різцем за програмою.

Принцип роботи та особливості конструкції верстата

Восьмипозиційна револьверна головка на хрестовому супорті у поєднанні з однокоординатним поперечним гідрофікованим супортом забезпечує високі технологічні можливості верстата, фіксується за допомогою зубчастиних напівмуфт і керується гідравлікою.

Поздовжнє та поперечне переміщення здійснюються високомоментними двигунами постійного струму через кулькові гвинтові пари.

Токарно-револьверний верстат 1В340Ф30 має оперативну систему керування типу «Електроніка НЦ-31».

Верстат 1В340Ф30 виготовляється у двох виконаннях:

для обробки пруткових матеріалів діаметром до 40 мм.
для обробки штучних заготовок діаметром до 200 мм.

Затискач та подача прутків, а також затискач штучних заготовок здійснюються гідравлічним механізмом затиску та подачі прутка.

У верстаті 1В340Ф30 реалізована можливість швидкої переналагодження з пруткового виконання для обробки пруткових матеріалів та в патроні для обробки штучних заготовок, що значно розширює його технічні можливості.

Затискач та подача прутків, а також затискач штучних заготовок виготовляються гідравлічним механізмом затиску та подачі прутка.

Найбільше допустиме коливання діаметра прутка ±1 мм, штучних заготовок ±3 мм.

Верстат забезпечує точність обробки виробів за 8 квалітетом з шорсткістю поверхонь Ra 2,5 мкм. Основні переваги верстата:

конструкція восьмипозиційної револьверної головки забезпечує високу жорсткість (фіксація головки на плоскі зубчасті колеса) та високу швидкодію;
наявність гідравлічного відрізного супорта дозволяє поєднувати операцію відрізки або прорізання канавок з іншими операціями при обробці деталі;
обробка деталей із дроту в автоматичному циклі;
широкий діапазон різьб, що нарізаються, включаючи багатозахідні;
хрестовий супорт з вертикальною віссю револьверної головки дозволяє робити всі види токарної обробки малим числом інструменту;
наявність оперативної системи керування дає можливість робітнику на робочому місці в ході обробки першої деталі за допомогою засобів ручного керування і, використовуючи елементи автоматичного керування, формувати програму, що керує, що дозволяє наступну деталь обробляти в автоматичному циклі;
значно скорочується час на складання та налагодження керуючої програми порівняно з наявними верстатами з ЧПУ.

Верстат призначений для роботи в умовах серійного та дрібносерійного виробництва.

Коригований рівень звукової потужності LpA не повинен перевищувати 96 дБа.

Розробник - Бердичівський верстатобудівний завод «Комсомолець».

1В340Ф30 Габарит робочого простору верстата

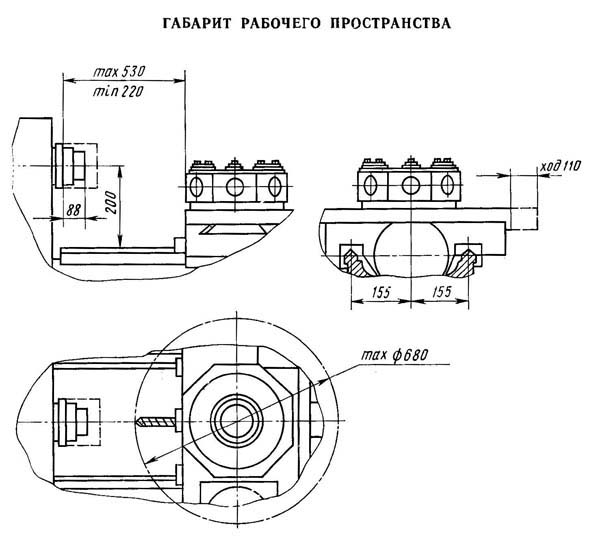

1В340Ф30 Габарит робочого простору токарно-револьверного верстата

Габаритні розміри робочого простору верстата 1в340ф30

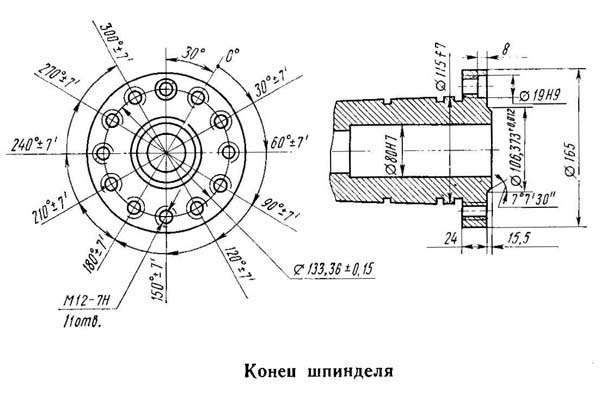

1В340Ф30 Посадочні та приєднувальні бази верстата. Шпіндель

1В340Ф30 Посадочні та приєднувальні бази токарно-револьверного верстата 1В340Ф30. Шпіндель

Посадочні та приєднувальні бази верстата 1в340ф30

1В340Ф30 Посадочні та приєднувальні бази верстата. Інстументальна револьверна головка

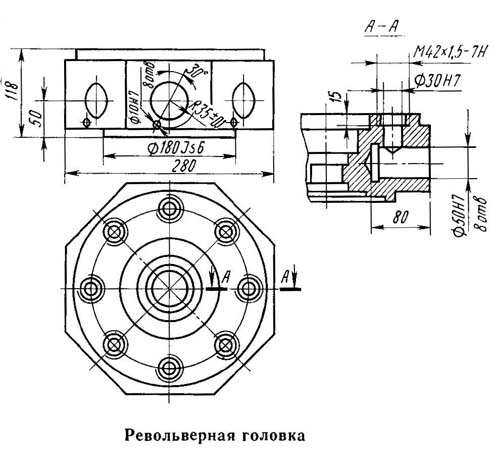

1В340Ф30 Посадочні та приєднувальні бази токарно-револьверного верстата. Інстументальна револьверна головка

Посадочні та приєднувальні бази верстата 1в340ф30

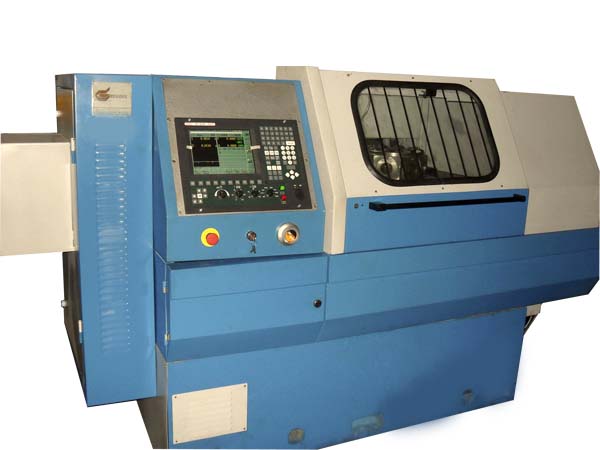

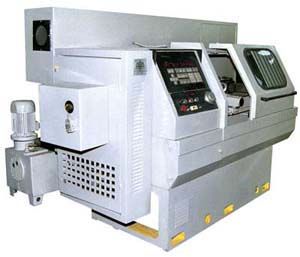

1В340Ф30 Фото токарного верстата с ЧПУ

1В340Ф30 Фотография токарно-револьверного верстата с ЧПУ

Фото токарного револьверного верстата 1в340ф30

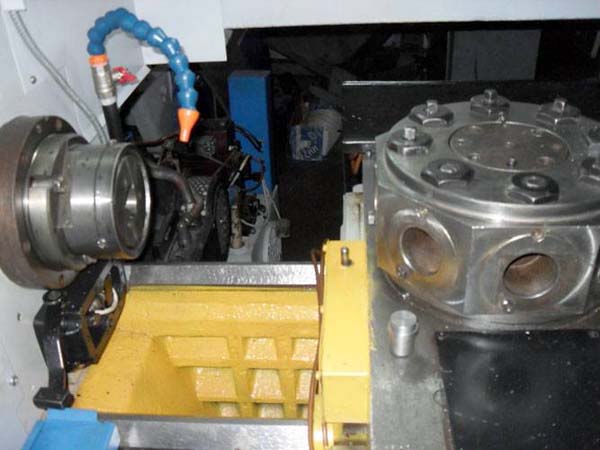

1В340Ф30 Фото револьверної головки токарного верстата с ЧПУ

1В340Ф30 Фотография токарно-револьверного верстата с ЧПУ

Фото токарного револьверного верстата 1в340ф30

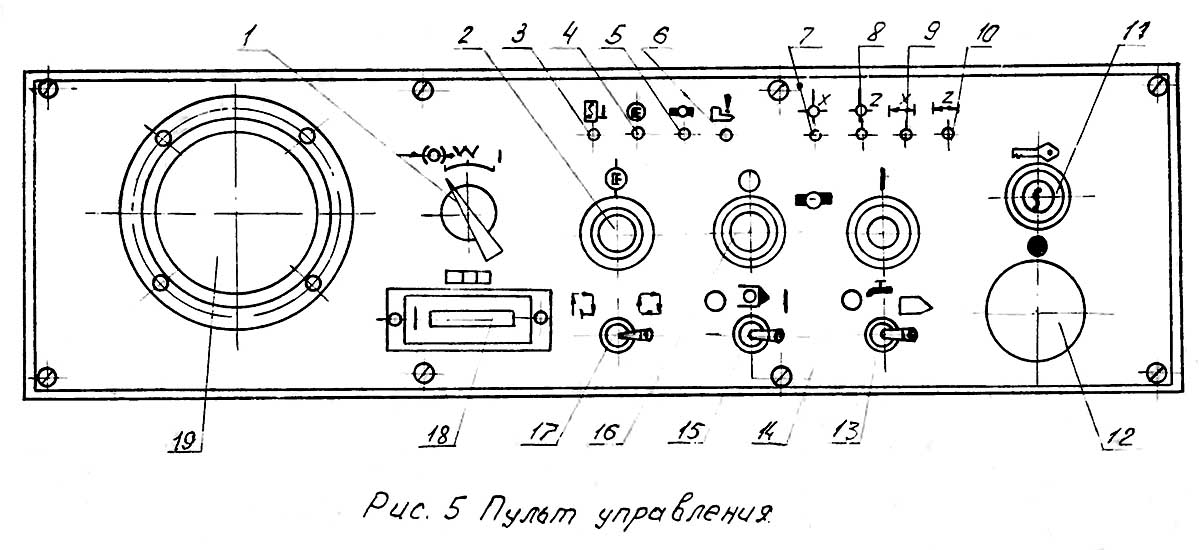

Пульт керування токарного револьверного верстата с ЧПУ 1В340Ф30

Пульт керування токарного револьверного верстата с ЧПУ 1В340Ф30. Дивитись у збільшеному масштабі

1. Перемикач режимів роботи головного приводу
2. Кнопка "Пуск гідроприводу"
3. Лампа сигнальна зелена "Верстат увімкнений"
4. Лампа сигнальна зелена "Гідравліка включена"
5. Лампа сигнальна зелена "Приводи включені"
6. Лампа сигнальна червона "Збій верстата"
7. Лампа сигнальна зелена "Вихідне положення супорта по осі "X"
8. Лампа сигнальна зелена "Вихідне положення супорта по осі "Z"
9. Лампа сигнальна червона "Обмеження переміщення осі "X"
10. Лампа сигнальна червона "Обмеження переміщення осі "Z"
11. Ключ блокування пульта оператора
12. Кнопка "Аварійний стоп"
13. Тумблер "Охолодження"
14. Кнопка "Увімкнення приводів"
15. Тумблер "Підтвердження по"
16. Кнопка "Вимкнення приводів"
17. Тумблер "Режим роботи верстата"
18. Лічильник деталей
19. Механічний штурвал

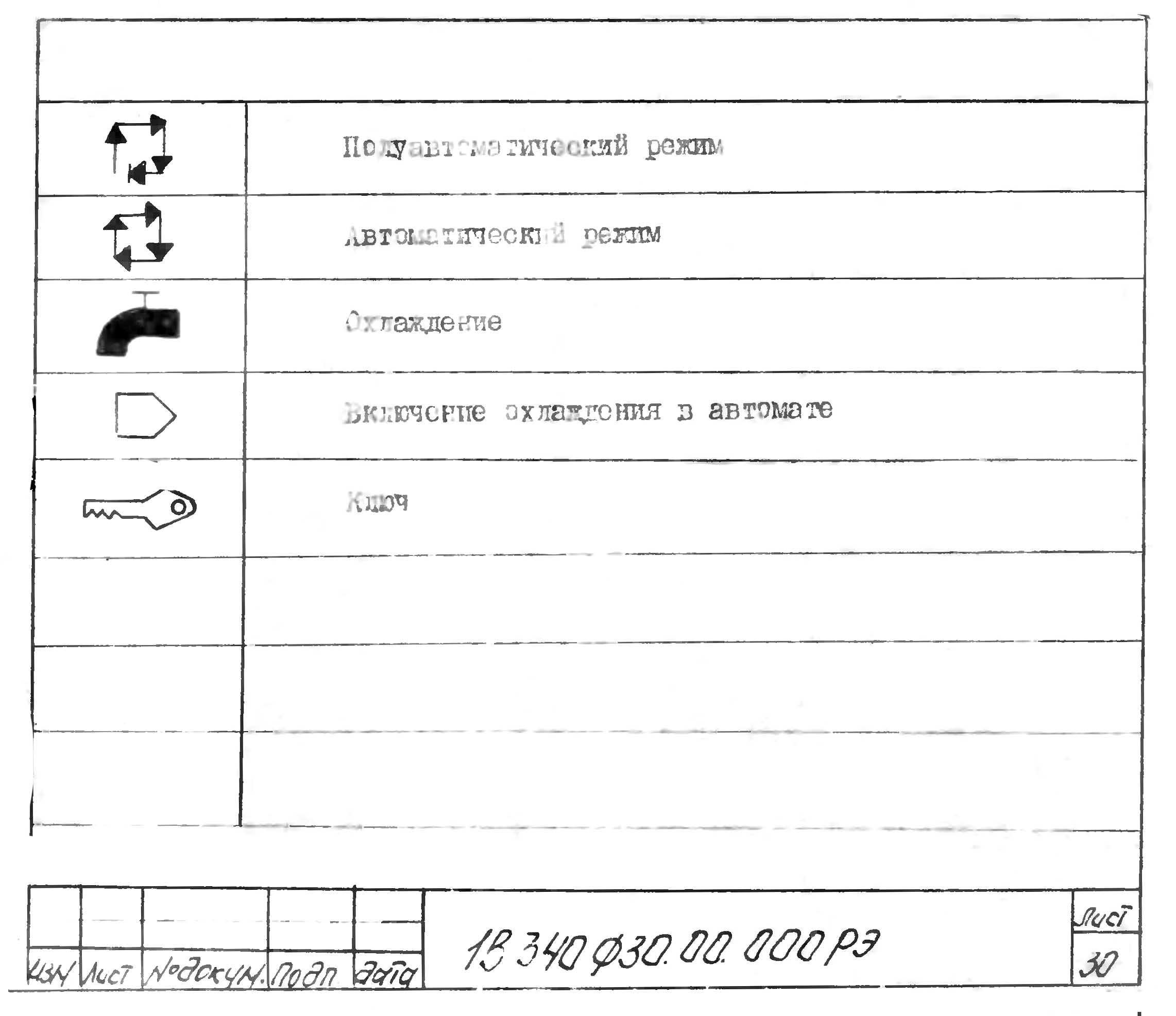

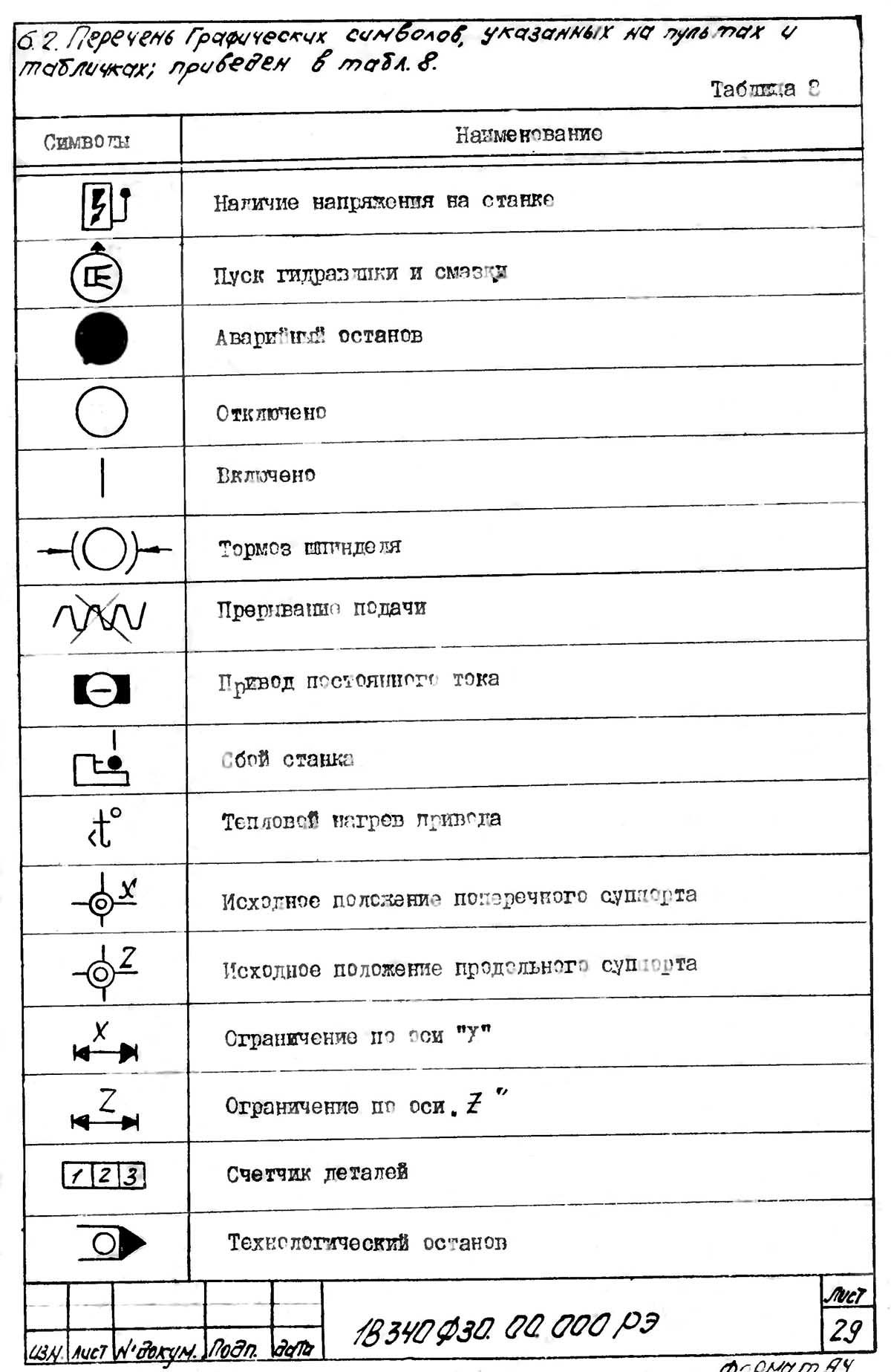

Графічні символи на пультах керування токарного револьверного верстата з ЧПУ 1В340Ф30

Графічні символы на пультах керування верстата 1В340Ф30

Графічні символы на пультах керування токарного револьверного верстата с ЧПУ 1В340Ф30. Дивитись у збільшеному масштабі

Графічні символи на пультах керування токарного револьверного верстата з ЧПУ 1В340Ф30

Графічні символы на пультах керування верстата 1В340Ф30

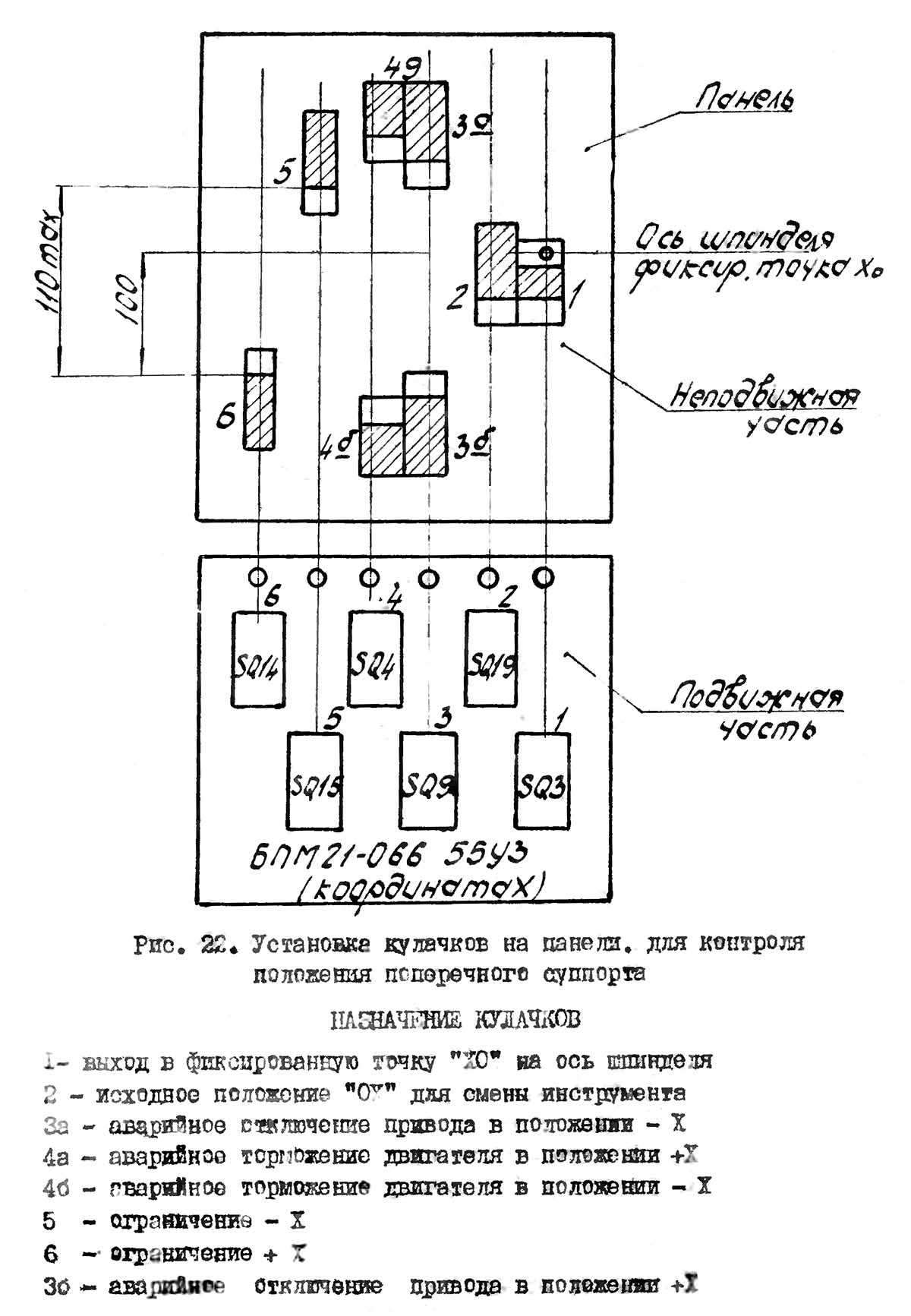

Установка кулачків на панелі для контролю положення поперечного супорта верстата 1В340Ф30

Установка кулачков на панелі для контроля положения поперечного суппорта верстата 1В340Ф30. Дивитись у збільшеному масштабі

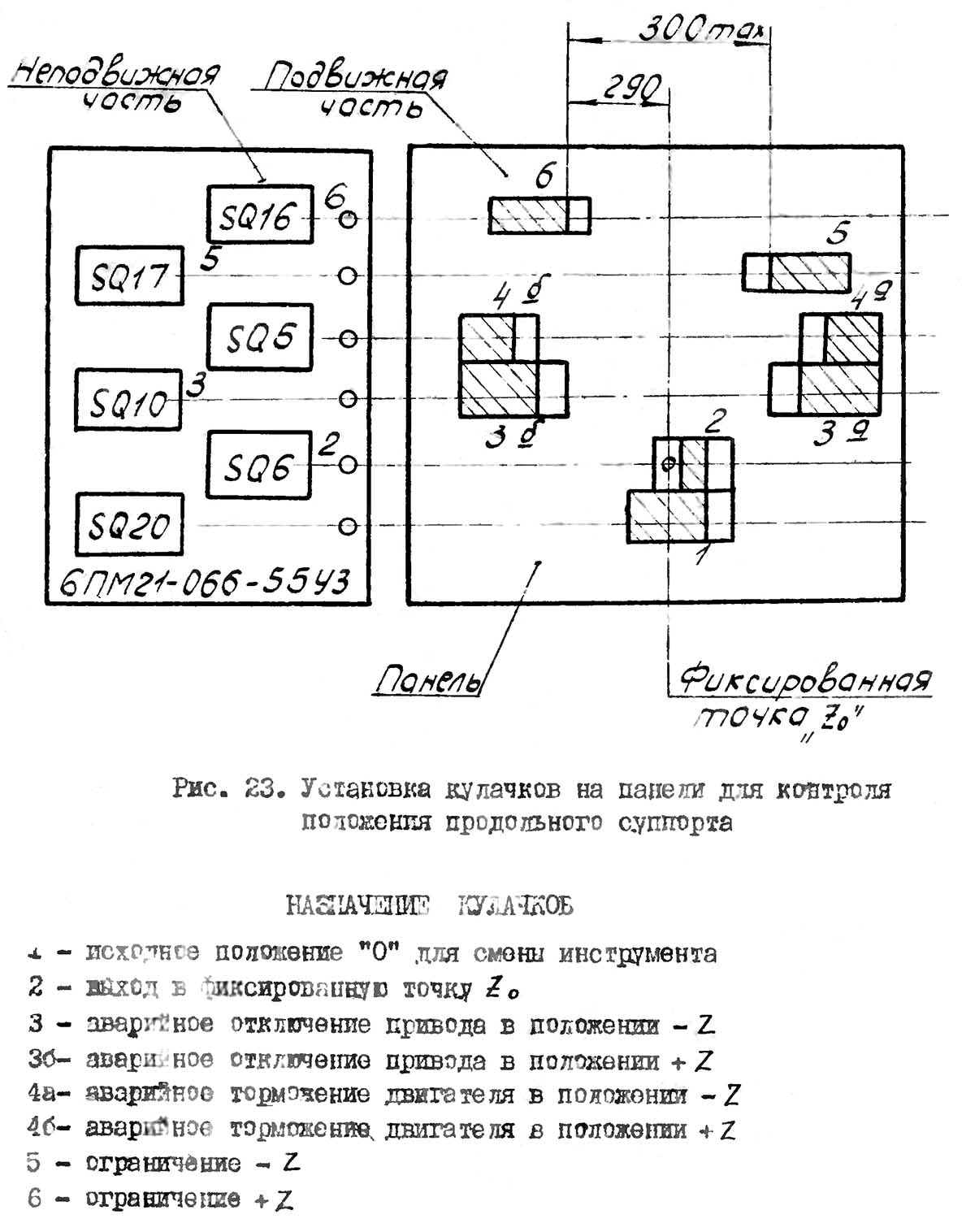

Установка кулачків на панелі для контролю положення поздовжнього супорта верстата 1В340Ф30

Установка кулачков на панелі для контроля положения продольного суппорта верстата 1В340Ф30. Дивитись у збільшеному масштабі

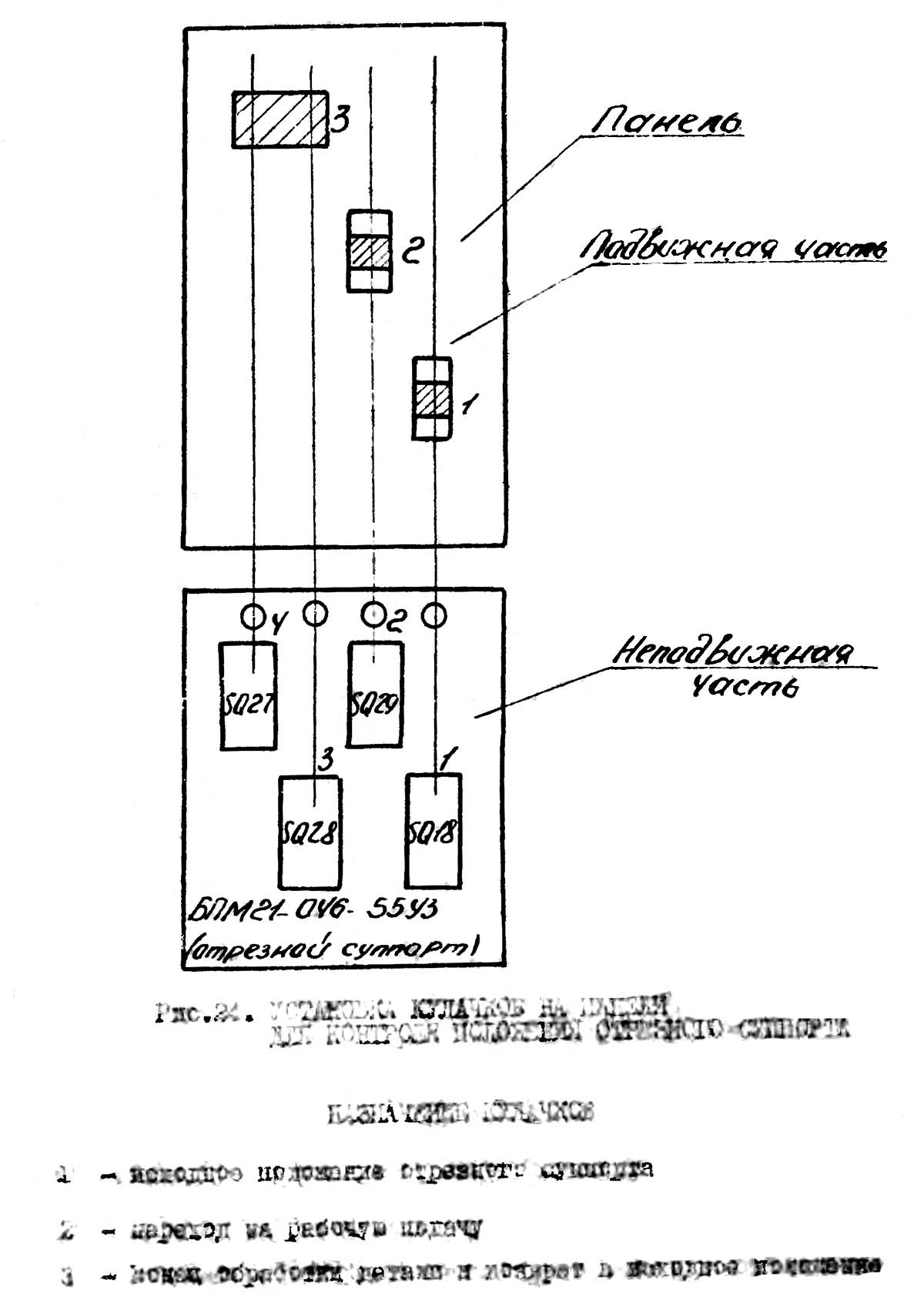

Установка кулачків на панелі для контролю положення відрізного супорта верстата 1В340Ф30
