2254ВМФ4 Верстат сверлильно-фрезерно-расточной вертикальний з ЧПУ і АСИ
Схеми, опис, характеристики

Відомості про виробника сверлильно-фрезерно-расточного верстата 2254ВМФ4

Изготовитель сверлильно-фрезерно-расточного верстата 2254ВМФ4 - Одесский завод прецезионных верстатів им. XXV съезда КПСС. В настоящее время ОАО "Микрон".

2254ВМФ4 Верстат сверлильно-фрезерно-расточной вертикальний високою точності з ЧПУ і АСИ. Назначение, область применения

Сверлильно-фрезерно-расточной верстат 2254ВМФ4 з крестовым столом, вертикальний, з числовым программным керуванням (ЧПУ) і пристрійм автоматичною смены инструмента (АСИ) предназначен для комплексной обробки плоских деталей средних размеров сложной формы.

Верстат 2254ВМФ4 предназначен для многооперационной обробки разнообразных деталей сложной конфигурации из стали, чугуна, цветных і легких сплавов.

На станке 2254ВМФ4 можно производить получистовое і чистовое фрезерование плоскостей, пазов і криволинейных поверхностей различными типами фрез, а также растачивание, сверление, зенкерование, развертывание отверстий і нарезание різьби метчиками і резцами по заданной программе.

Верстат може быть использован в мелкосерийном і серийном производствах различных отраслей промышленности.

Принцип роботи і особливості конструкції верстата

Сегодня ета модель верстата не производится.

Однако, большая металлоемкость і очень большой запас прочности механической частини верстата позволяет осуществить его модернизацию, не требующую радикальных изменений.

Модернизация одного такого обрабатывающего центра економически выгоднее, чем покупка нового верстата, предназначенного лишь для одного из видов возможных операций обробки.

Модернизация в данном случае подразумевает полную замену електрических компонентов верстата, з целью наверстать утраченное качество обробки деталей.

В качестве нового оборудования целесообразно использовать продукты фирмы Іжпрест, в частности систему ЧПУ Маяк-600 в сочетании з системой приводу Lenze, синхронными і асинхронными двигунами етой же фирмы.

Система приводов Lenze обеспечивает керування как синхронных, так і асинхронных двигателей, необходимых для модернизации верстата. Компоненты приводу подобраны з запасом по мощности, исходя из количества і характеристик управляемых двигателей. На главный привод, приводы подач по осям, і привід магазина инструмента – подобраны синхронные двигатели, так как они более точны в регулировании. На вспомогательные приводу – асинхронные двигатели. Используя опцию встроенного в синхронные двигатели стояночного тормоза – убираются из конструкції верстата три двигуна зажимов по осям, і ланцюги керування ими.

Компоновка верстата 2254ВМФ4 позволяет повысить его виброустойчивость і точностные параметри.

Применение в качестве елементів качения высокоточных роликовых опор, установленных з предварительным натягом, обеспечивает высокую жесткость стыков і их хорошие демпфирующие способности. Это гарантирует высокую точность позиционирования при резании даже на тяжелых режимах обробки.

Керування верстатом — от универсальной комплексной системы ЧПУ «Размер-2М-1300», позволяющей производить позиционную і контурную обработку, а также вручную з пульта керування. На станке программируются координатные переміщення стола і шпиндельной головки, скорости етих перемещений, частота обертання шпинделя, выбор і смена инструмента, смена обрабатываемой детали і циклы обробки.

На станке программируются координатные переміщення стола, шпиндельной головки, скорости етих перемещений, режими обробки, выбор, смена і коррекция инструмента, циклы обробки.

Привід ходовых винтов осуществляется непосредственно от высокомоментных двигателей постоянного тока, что сокращает длину кинематических ланцюгів, обеспечивая высокую точность перемещений і гибкость в управлении подачей.

В качестве приводу головного руху применен електродвигатель постоянного тока з широким диапазоном регулювання, что сокращает длину кинематических ланцюгів і улучшает експлуатационные качества верстата.

На станке имеется крестовый стол з Т-образными пазами. Установленный возле верстата на автономной опоре инструментальный магазин позволяет увеличить жесткость верстата і повышает его виброустойчивость, а также сводит к минимуму изменение его точностных параметров.

Наличие на станке пристроя для контроля угла поворота шпинделя дает возможность автоматически устанавливать ориентированный по углу инструмент.

Высокую точность перемещений і гибкость в управлении подачами обеспечивает привід ходовых винтов непосредственно от высокомоментных двигателей постоянного тока.

Применение на станке замкнутых роликовых направляючих качения типа «танкеток» і беззазорных передач «винт — гайка качения» повышают долговечность верстата, плавность переміщення рабочих органів і КПД их привода.

Производительность при работе на станке повышается в два — три раза за счет интенсификации режимов обробки, сокращения часу вспомогательных циклов і повышения уровня автоматизации.

Верстат 2254ВМФ4 може быть оснащен пристрійм автоматичною загрузки і выгрузки изделий, предназначенным для установки заготовки вне верстата на сменные столы (паллеты) і післядующей автоматичною загрузки столов на верстат, а также их выгрузки со верстата після окончания обробки. Использование сменных столов пристроя позволяет совместить загрузку заготовок или выгрузку обработанных изделий з работой верстата, что существенно сокращает холостые простои, повышает еффективность его использования і производительность, при етом исключается післядняя ручная операция—установка і снятие деталей со верстата.

Верстат може быть встроен в автоматическую линию.

Класс точності верстата В по ГОСТ 8—82.

Шероховатость обработанной поверхности R 2,5..1,5 мкм.

Категория качества верстата — высшая.

Разработчик — Одесское специальное конструкторское бюро прецизионных верстатів СКБ ПС

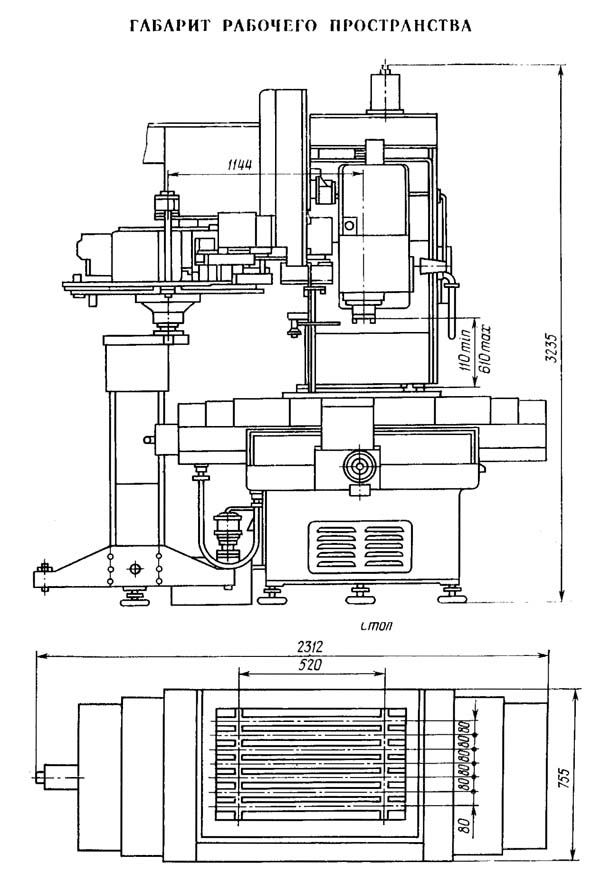

Габаритные розміри робочого простору вертикального фрезерного верстата 2254ВМФ4

Габарити робочого простору верстата 2254вмф4

Посадочные і присоединительные розміри верстата 2254ВМФ4

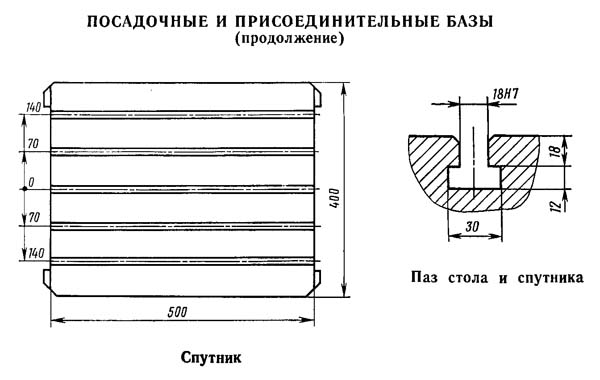

Рабочий стол фрезерного вертикального верстата 2254вмф4

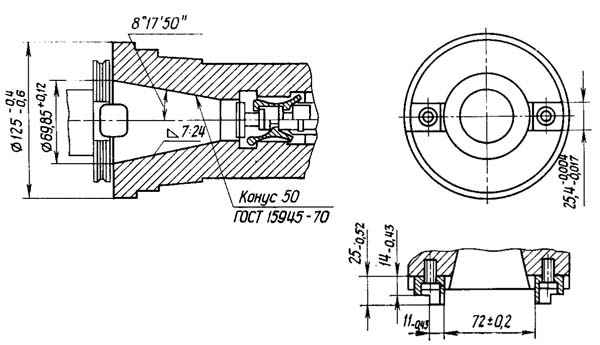

Посадочные і присоединительные розміри верстата 2254ВМФ4. Кінець шпинделя

Кінець шпинделя вертикального фрезерного верстата 2254вмф4

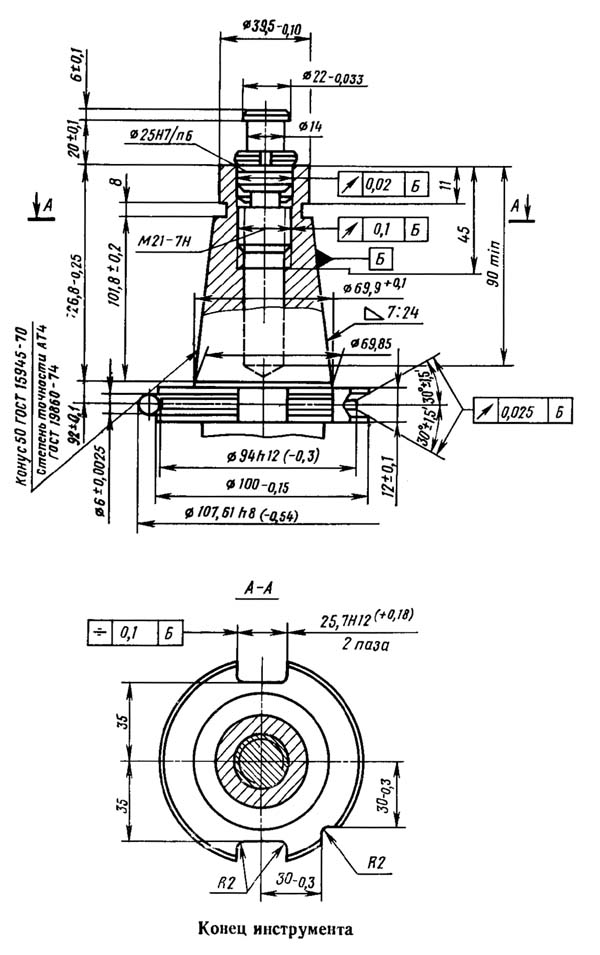

Посадочные і присоединительные розміри верстата 2254ВМФ4. Кінець инструмента

Кінець инструмента вертикального фрезерного верстата 2254вмф4

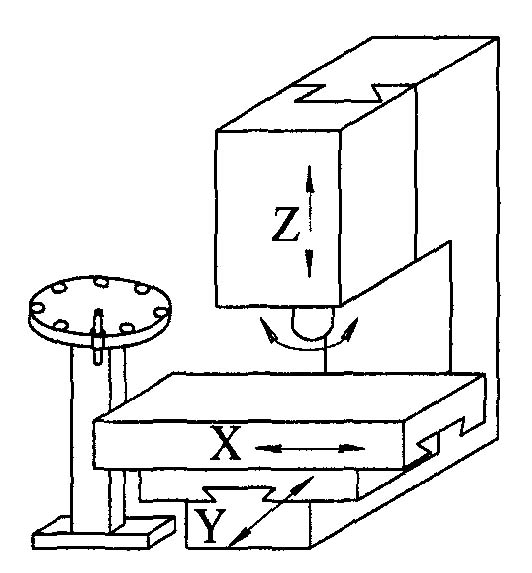

Система координат і компоновка верстата. Оси координат верстата 2254ВМФ4

Система координат і компоновка фрезерного верстата 2254вмф4

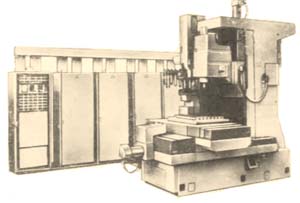

2254ВМФ4 Загальний вигляд вертикального верстата

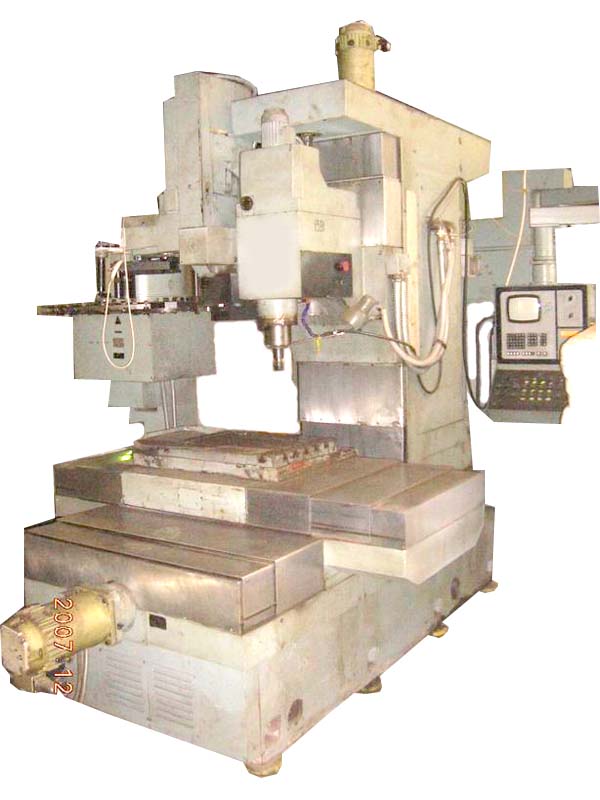

Фото вертикального фрезерного верстата 2254вмф4

2254ВМФ4 Кінематична схема верстата

Кінематична схема вертикального фрезерного верстата 2254вмф4

Схема кінематична вертикального сверлильно-фрезерно-расточного верстата 2254ВМФ4. Дивитись у збільшеному масштабі

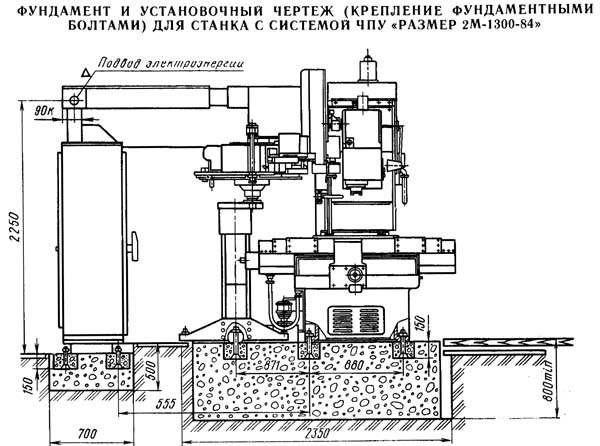

Настановне креслення верстата 2254ВМФ4

Настановне креслення вертикального фрезерного верстата 2254вмф4

2254ВМФ4 Верстат сверлильно-фрезерно-расточной високою точності з ЧПУ і АСИ. Відеоролик.

Основні технические данные і характеристики верстата 2254ВМФ4

Наименование параметра	2254ВМФ4
Основні параметри
Класс точності по ГОСТ 8-82	В
Модель пристроя ЧПУ	Размер 2М1300-84, 2С42, Фанук 6М-Е
Количество управляемых координат	8
Количество одновременно управляемых координат при линейной/ круговой интерполяции	4/3
Наибольший диаметр сверления в стали 45, мм
Наибольший диаметр растачивания, мм
Пределы диаметров нарезаемой різьби, мм
Наибольший диаметр торцевой фрезы, мм
Наибольшая длина инструмента, устанавливаемого на станке, мм	350
Наименьшее і наибольшее расстояние от торца шпинделя до стола, мм	110..610
Расстояние от оси шпинделя до вертикальних направляючих станины (вылет), мм	520
Рабочий стол
Розміри рабочей поверхности стола (длина х ширина), мм	400 х 630
Предельные розміри обрабатываемых поверхности (длина х ширина х высота), мм	400 х 400 х 300
Максимальная нагрузка на стол (по центру), кг	300
Число Т-образных пазов Розміри Т-образных пазов	5
Наибольшее продольное перемещение стола (X), мм	500
Наибольшее поперечное перемещение стола (Y), мм	500
Наибольшее вертикальное перемещение шпиндельной головки (Z), мм	500
Предел рабочих подач стола і ползуна, мм/мин	1..4000
Скорость швидкого переміщення по координатам X, Y, мм/мин	10000
Скорость швидкого переміщення по координате Z, м/мин	10000
Допустимое усилие подачі по координате X, Y, Z, Н	9806
Точность позиционирования по координате X, Y, Z, мм	0,012
Шпиндель
Частота обертання шпинделя, об/мин	40..2500
Количество швидкостей шпинделя	Б/с
Номинальный крутящий момент на шпинделе, Нм	320
Конус шпинделя по ГОСТ 15945-70	50
Степень точності конуса шпинделя
Магазин инструмента
Емкость инструментального магазина, шт.	30
Время смены инструмента, с	5
Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд)	160 (100)
Наибольшая длина инструмента, устанавливаемого в шпинделе верстата, мм	350
Максимальный диаметр сверла, мм	30
Наибольшая масса оправки, устанавливаемой в магазине, кг	12/ 16
Електроустаткування і привод
Електродвигун приводу головного руху, кВт	6,3
Електродвигун переключения швидкостей шпинделя, кВт	0,01
Электродвигатели приводу подач (X, Y, Z), кВт	1,1
Электродвигатели зажиму инструмента, кВт	0,18
Электродвигатели зажиму стола і шпиндельной головки, кВт	0,01
Электронасос охлаждающей жидкости, кВт	0,12
Електродвигун обертання магазина, кВт	0,4
Електродвигун автооператора, кВт	0,37
Електродвигун перегружателя, кВт	0,18
Електродвигун насоса змазки, кВт	0,25
Суммарная мощность установленных на станке електродвигателей, кВт	11,2
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	3320 х 2475 х 3235
Масса верстата, кг	7850
