Відомості про виробника горизонтально-фрезерного верстата моделі 6902ПМФ2

Изготовитель горизонтально-фрезерного верстата моделі 6902ПМФ2 - Вильнюсским станкостроительным заводом "Жальгирис", г. Вильнюс.

Проектная организация — Специальное конструкторское бюро прецизионных верстатів (СКБПС) при Одесском заводе прецизионных верстатів им. XXV съезда КПСС.

Верстати, выпускаемые Вильнюсским станкостроительным заводом "Жальгирис"

6902ПМФ2 Верстат фрезерный горизонтальный з ЧПУ і АСИ. Назначение, область применения

фрезерный горизонтальный верстат 6902ПМФ2 з круглым поворотным столом горизонтальный з числовым программным керуванням (ЧПУ) і пристрійм автоматичною смены инструмента (АСИ) предназначен для комплексной обробки корпусных деталей средних размеров (300 х 300 х 300 мм) со всех сторон, кроме базовых, без переустановок на столе.

На станке 6902ПМФ2 производится получистовое і чистовое фрезерование деталей из чугуна, стали, цветных металлов і пластмасс кінцівыми, торцовыми і дисковыми фрезами, а также сверление, растачивание, зенкерование, развертывание отверстий і нарезание різьб метчиками.

Верстат може быть использован в мелкосерийном і серийном производствах различных отраслей промышленности.

Принцип роботи і особливості конструкції верстата

Керування верстатом производится з помощью перфорированной ленты от системы числового программного керування. Однако верстат може управляться і вручную органами керування, расположенными на пульті керування.

На станке 6902ПМФ2 программируются координатные переміщення стола, шпиндельной головки, скорости етих перемещений, числа оборотів шпинделя, смена инструмента, коррекция инструмента, цикли обробки.

Наличие на станке ЧПУ дает возможность записать на ленту или серию лент программы обробки деталей з практическими неограниченным количеством различных операций. Замена ленты позволяет осуществить быстрый переход на обработку новой детали.

Гибкость переналагодження верстата 6902ПМФ2 на обработку нового вироби способствует также возможность быстрой замены инструментов в магазине.

Шероховатость поверхности при расточке R а 1,6 мкм.

Точность обработанных отверстий по 7 квалитету.

Класс точності верстата — П по ГОСТ 8—77.

Гамма фрезерных верстатів з крестовым столом і различной степенью автоматизации

Специальное конструкторское бюро прецизионных верстатів (СКБ ПС) при Одесском заводе прецизионных верстатів им. XXV съезда КПСС разработало гамму фрезерных верстатів различной степени автоматизации.

Верстати производились на Одесском заводе прецизионных верстатів им. XXV съезда КПСС, на Витебском станкостроительном заводе им. Кирова "Вистан" (2206ВМФ4) і Вильнюсском станкостроительном заводе "Жальгирис" (2202ВМ1Ф4).

2201ВМФ4, 2201ПМФ4 - верстат фрезерный горизонтальный з ЧПУ, 250 х 320 мм
2202ВМФ4, 2202ПМФ4 - верстат фрезерный горизонтальный з ЧПУ, 250 х 320 мм
2204ВФ2, 2204ВМФ2, 2204ВМФ4 - верстат фрезерный горизонтальный з ЧПУ Ø 630
2205ВМФ4 - верстат фрезерный горизонтальный з ЧПУ, 400 х 500
2206ВМФ4 - верстат фрезерный горизонтальный з ЧПУ, 630 х 800 мм

2252ВМФ4 - верстат фрезерный вертикальний з ЧПУ, Ø 250 мм
2254ВМФ4 - верстат фрезерный вертикальний з ЧПУ, 400 х 630 мм
2256ВМ1Ф4 - верстат фрезерный вертикальний з ЧПУ, Ø 630 мм

6902ПМФ2 - верстат фрезерный горизонтальный з ЧПУ, Ø 400 мм
6904ВФ2 - верстат фрезерный горизонтальный з ЧПУ, 400 х 500 мм
6906ВФ2 - верстат фрезерный горизонтальный з ЧПУ з поворотным столом 630 х 800 мм

6902ПМФ2 Габаритные розміри робочого простору горизонтально-фрезерного верстата

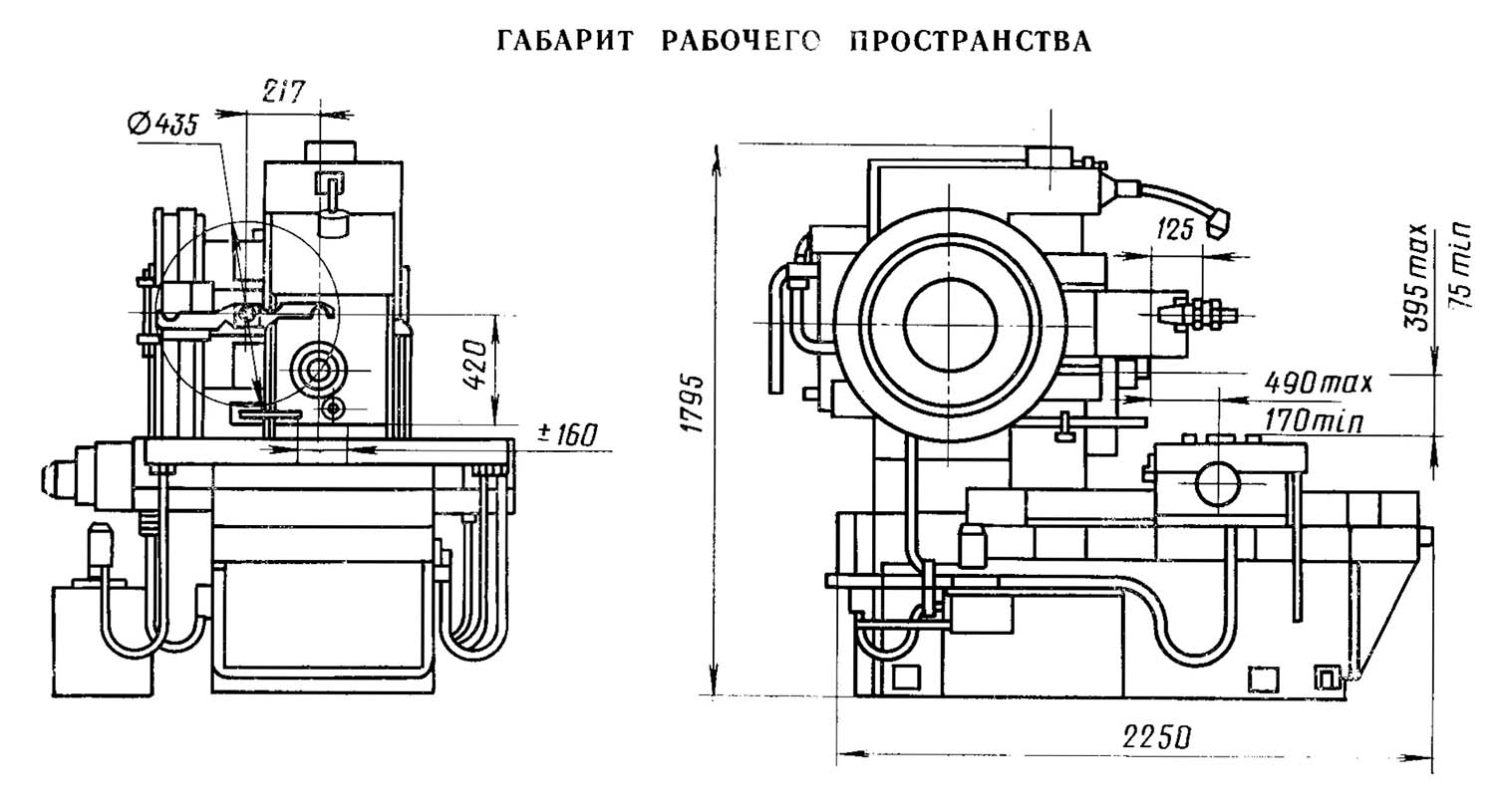

Габаритные розміри робочого простору горизонтально-фрезерного верстата 6902ПМФ2

Габаритные розміри робочого простору горизонтально-фрезерного верстата 6902ПМФ2. Дивитись у збільшеному масштабі

6902ПМФ2 Посадочные і присоединительные базы горизонтально-фрезерного верстата

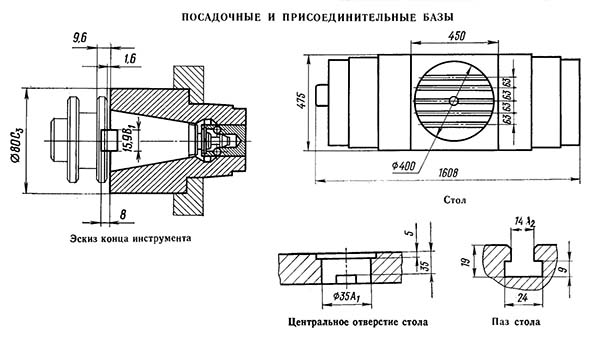

Посадочные і присоединительные базы горизонтально-фрезерного верстата 6902ПМФ2

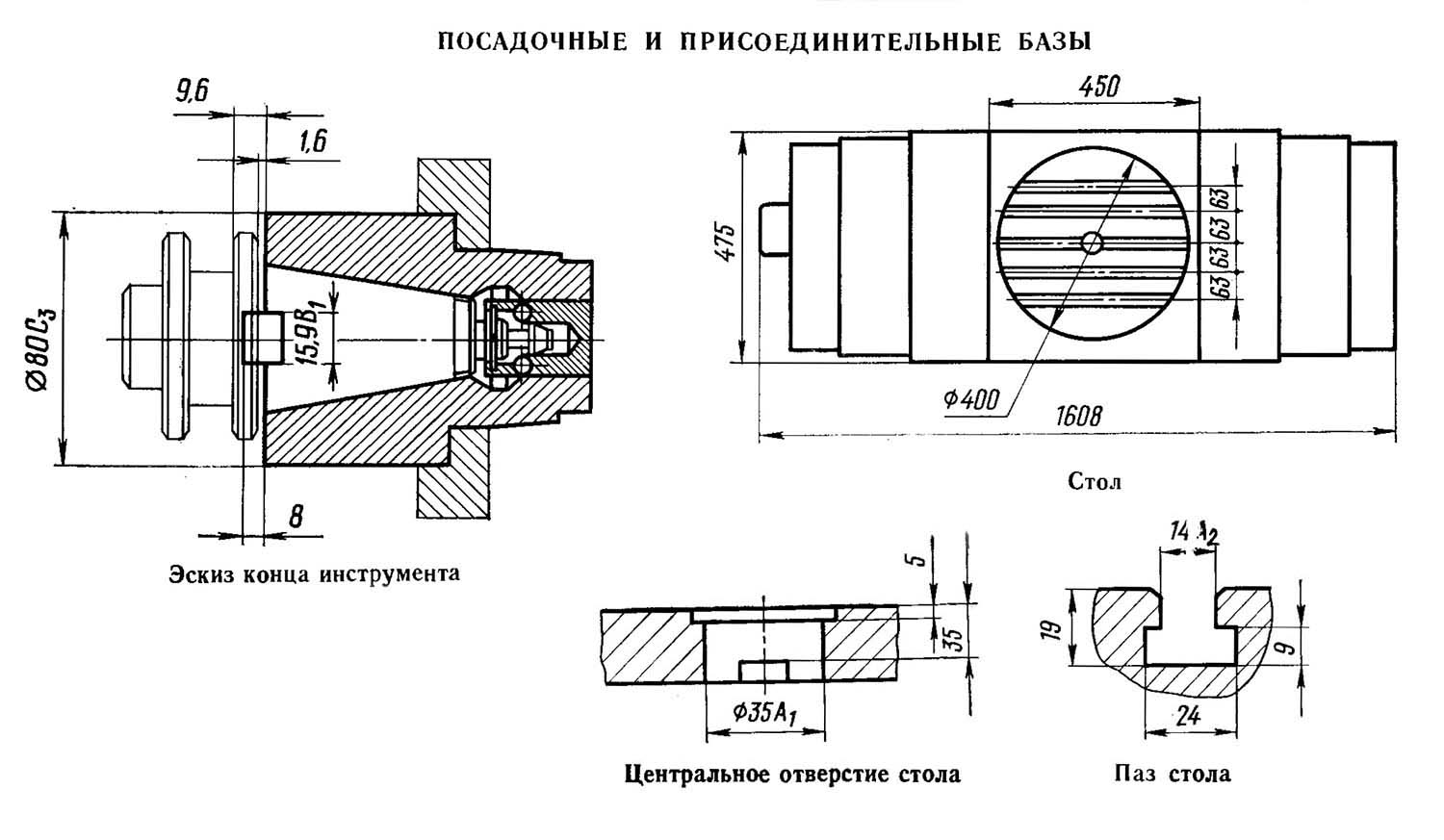

Посадочные і присоединительные базы горизонтально-фрезерного верстата 6902ПМФ2. Дивитись у збільшеному масштабі

6902ПМФ2 Загальний вигляд горизонтально-фрезерного верстата

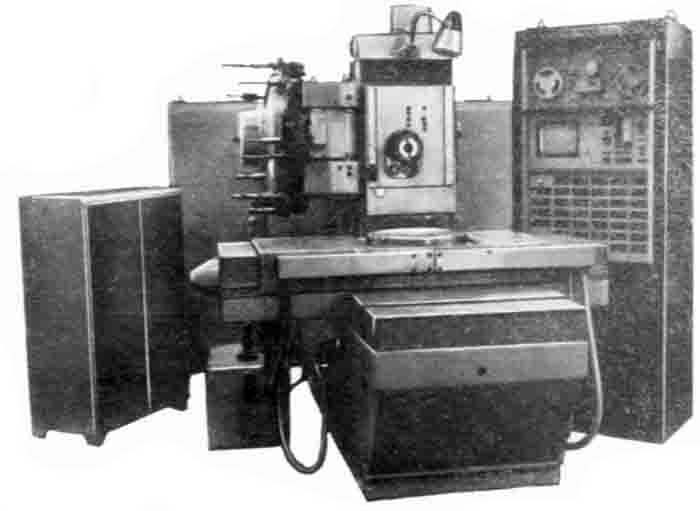

Фото горизонтально-фрезерного верстата 6902ПМФ2

6902ПМФ2 Настановне креслення горизонтально-фрезерного верстата

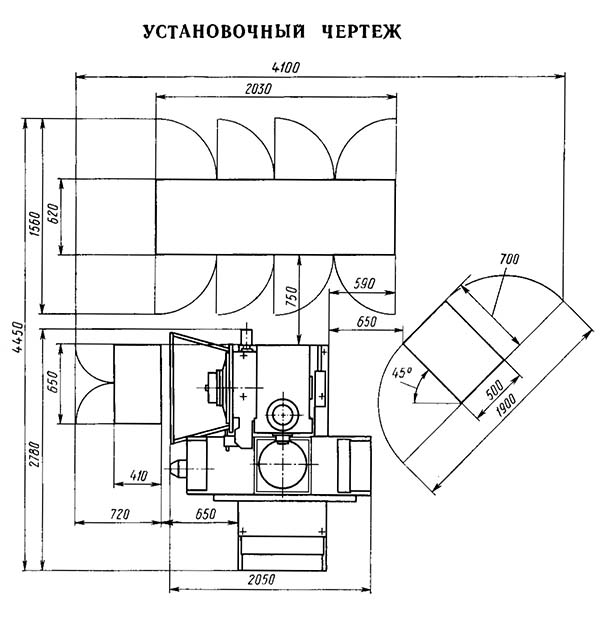

Настановне креслення горизонтально-фрезерного верстата 6902ПМФ2

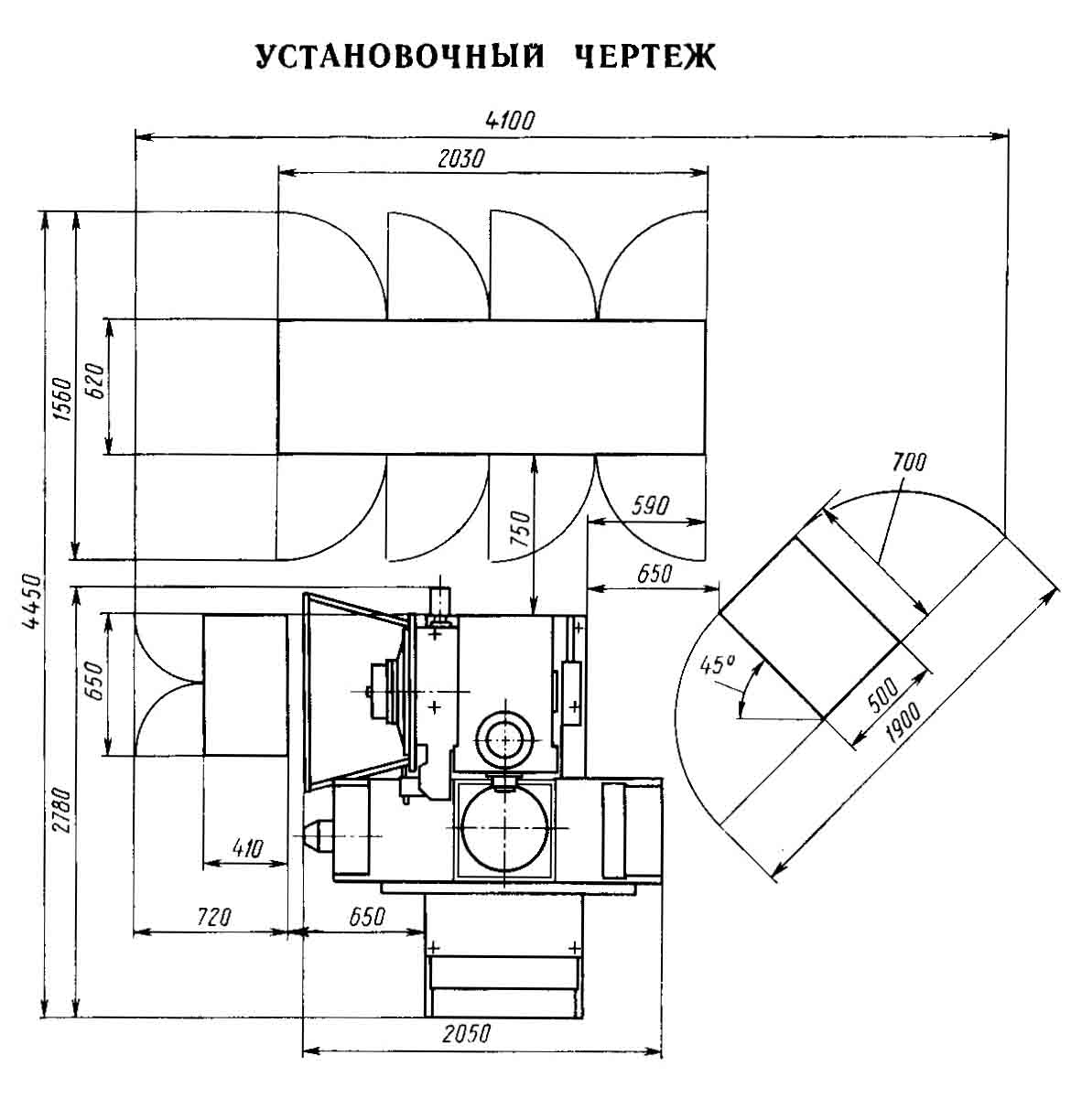

Настановне креслення горизонтально-фрезерного верстата 6902ПМФ2. Дивитись у збільшеному масштабі

Основні технические данные і характеристики верстата 6902ПМФ2

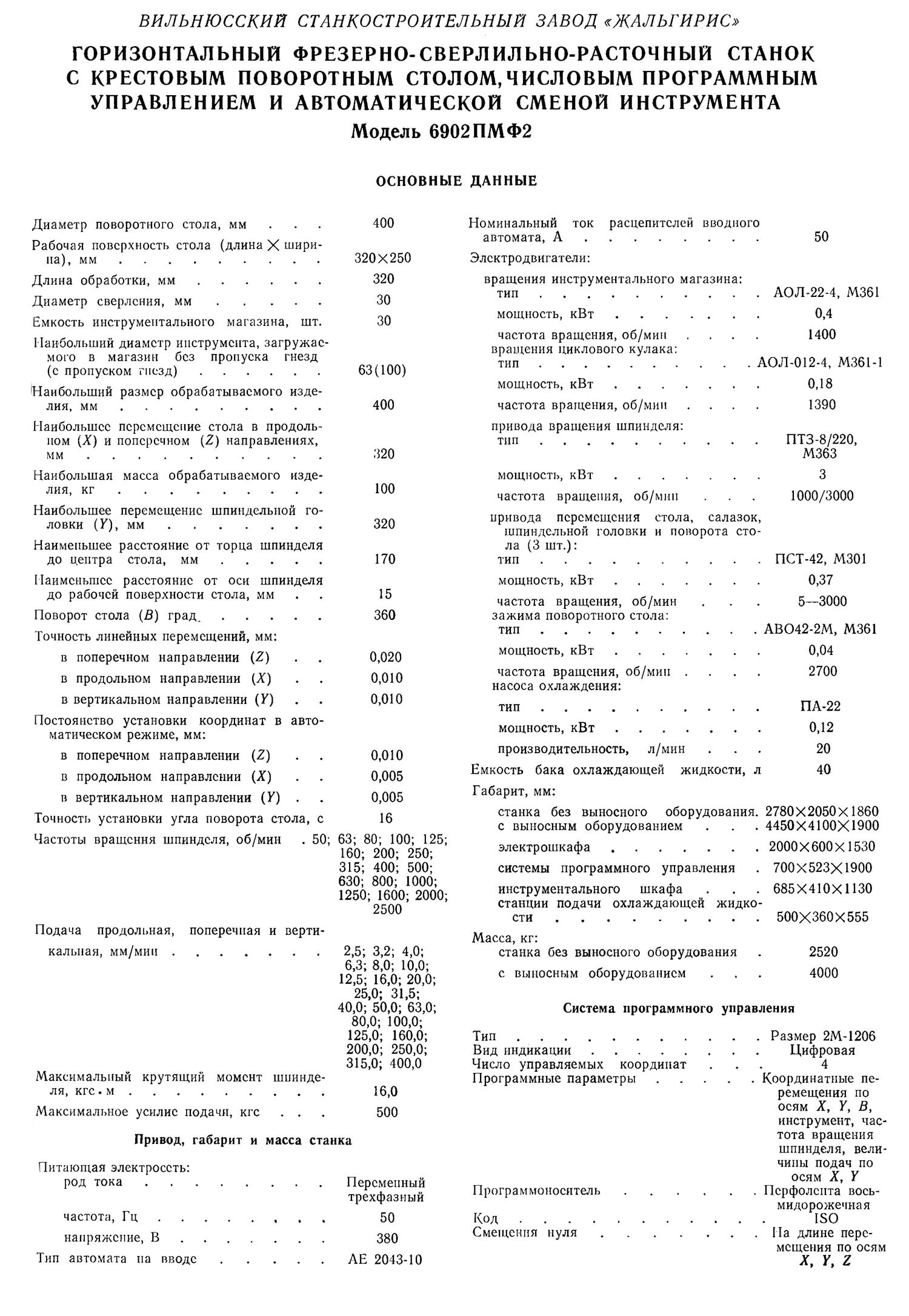

Технічні данные і характеристики верстата 6902ПМФ2

Технічні данные і характеристики верстата 6902ПМФ2. Дивитись у збільшеному масштабі

Верстат горизонтально-фрезерный з ЧПУ і АСИ. Відеоролик.
